ACO Public 110 zuhanyfolyóka

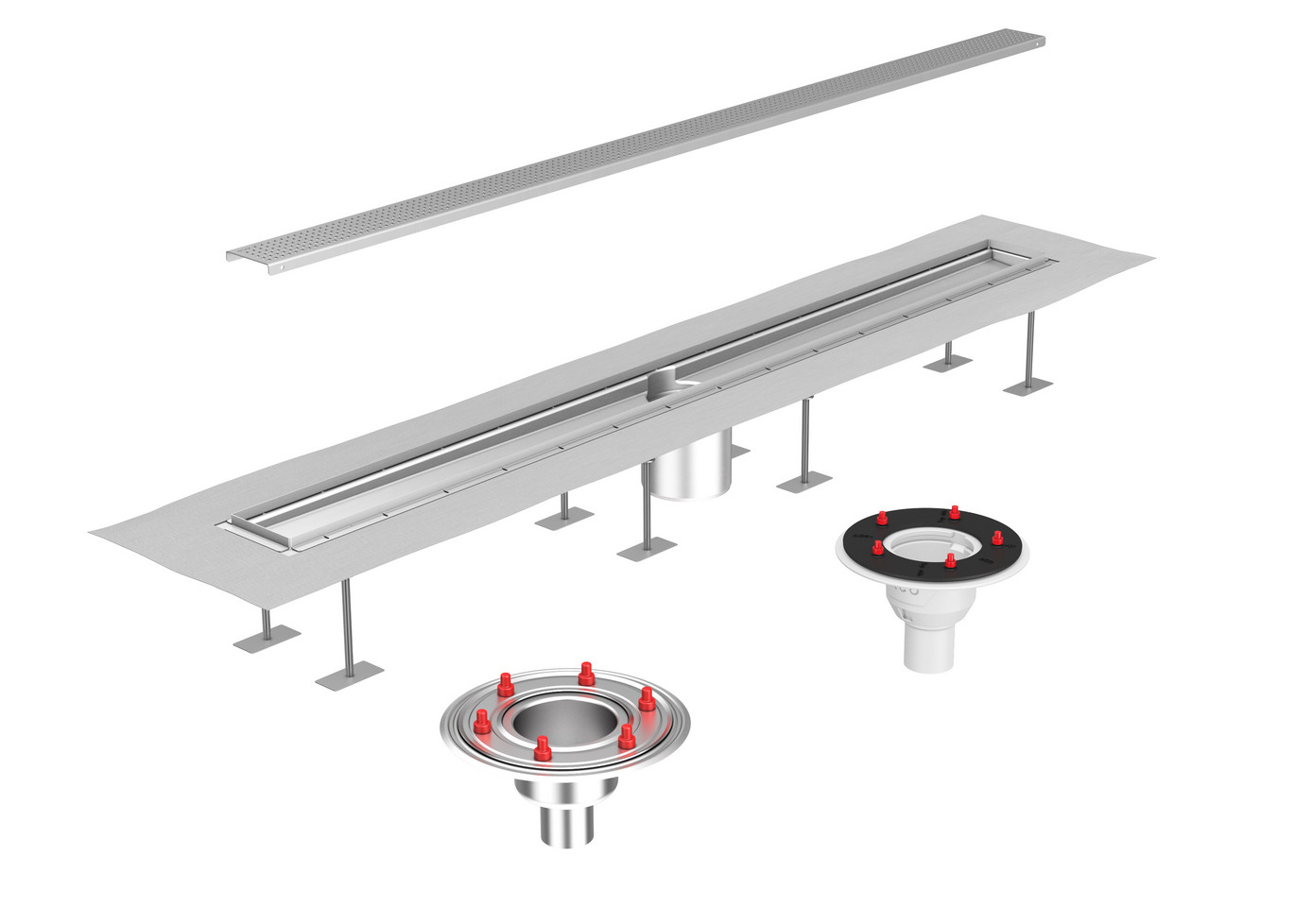

Az ACO Public 110 zuhanyfolyóka olyan sorzuhanyzók kialakításához alkalmazható, ahol a lapburkolat alatti kent szigetelésen kívül a folyóka alatt is van egy szigetelősík, amihez csatlakoztatni kell a folyókát. A folyókatest 110mm széles, másodlagos vízelvezetéssel is rendelkezik, hogy a burkolat alá leszivárgó víz elvezetése is megtörténhessen, valamit állíítólábakkal is el van látva, hogy a szintezés könnnyedén megtörténhessen. A vízkivétel csőcsatlakozói forgathatók, így falsarokba építve akár a falban lévő strangra való rákötés is egyszerűen megoldható. A folyóka DN100 csőcsatlakozással rendelkezik, rozsdamentes acél ráccsal vagy burkolható fedéllel teheti még különlegesebbé a zuhanyzót. A folyóka 1,5m, 2,0m, 2,5m és 3,0m hosszban készül. Ezektől eltérő hosszban egyedileg készítjük a zuhanyfolyókát.

A zuhanyfolyóka tűzgátló betéttel is ellátható.

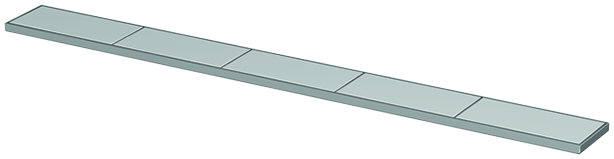

Quadrato

Rács hossza (mm)CikkszámLetöltés
5009011.11.05dxf
10009011.11.10dxf​​​​​​​

Burkolható

Rács hossza (mm)CikkszámLetöltés
5009011.20.05dxf
10009011.20.10dxf​​​​​​​​​​​​​​

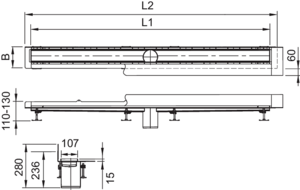

Műszaki rajzL1 (mm)L2 (mm)B (mm)VízkivételCikkszámLetöltés
1500160021019011.60.16dxfifc
2000210021019011.60.21dxfifc
2500260021019011.60.26dxfifc
3000310021019011.60.31dxfifc

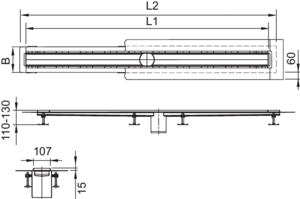

Műszaki rajzL1 (mm)L2 (mm)B (mm)VízkivételCikkszámLetöltés
1500160017919011.70.16dxfifc
2000210017919011.70.21dxfifc
2500260017919011.70.26dxfifc
3000310017919011.70.31dxfifc

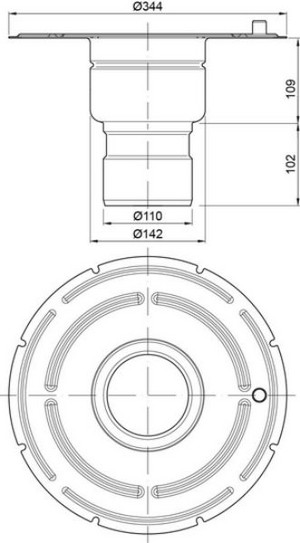

Függőleges vízkivétellel

Gallér típusaKivezetés
átmérője (mm)
BűzzárAlapanyagCikkszámLetöltés

Szintező
gallér
75mmBűzzár nélkül1.4301414708dxf
1.4404414808dxf
Bűzzárral1.4301414709dxf
1.4404414809dxf
Ragasztó
szigetelő
gallér
75mmBűzzár nélkül1.4301414710dxf
1.4404414810dxf
Bűzzárral1.4301414711dxf
1.4404414811dxf
Szorító
szigetelő
gallér
75mmBűzzár nélkül1.4301414712dxf
1.4404414812dxf
Bűzzárral1.4301414713dxf
1.4404414813dxf
Szintező
gallér
110mmBűzzár nélkül1.4301414714dxf
1.4404414814dxf
Bűzzárral1.4301414715dxf
1.4404414815dxf
Ragasztó
szigetelő
gallér
110mmBűzzár nélkül1.4301414716dxf
1.4404414816dxf
Bűzzárral
1.4301414717dxf
1.4404414817dxf
Szorító
szigetelő
gallér
110mmBűzzár nélkül1.4301414718dxf
1.4404414818dxf
Bűzzárral1.4301414719dxf
1.4404414819dxf

Vízszintes vízkivétellel

Gallér típusaKivezetés
átmérője (mm)
BűzzárAlapanyagCikkszámLetöltés
Szintező
gallér
75mmBűzzár nélkül1.4301414720dxf
1.4404414820dxf
Bűzzárral1.4301414721dxf
1.4404414821dxf
Ragasztó
szigetelő
gallér
75mmBűzzár nélkül1.4301414722dxf
1.4404414822dxf
Bűzzárral1.4301414723dxf
1.4404414823dxf
Szorító
szigetelő
gallér
75mmBűzzár nélkül1.4301414724dxf
1.4404414824dxf
Bűzzárral1.4301414725dxf
1.4404414825dxf
Szintező
gallér
110mmBűzzár nélkül1.4301414726dxf
1.4404414826dxf
Bűzzárral1.4301414727dxf
1.4404414827dxf
Ragasztó
szigetelő
gallér
110mmBűzzár nélkül1.4301414728dxf
1.4404414828dxf
Bűzzárral
1.4301414729dxf
1.4404414829dxf
Szorító
szigetelő
gallér
110mmBűzzár nélkül1.4301414730dxf
1.4404414830dxf
Bűzzárral1.4301414731dxf
1.4404414831dxf

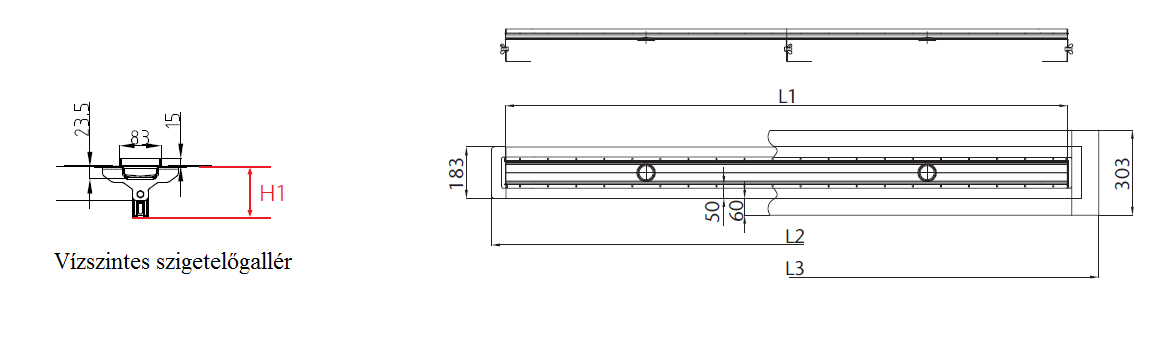

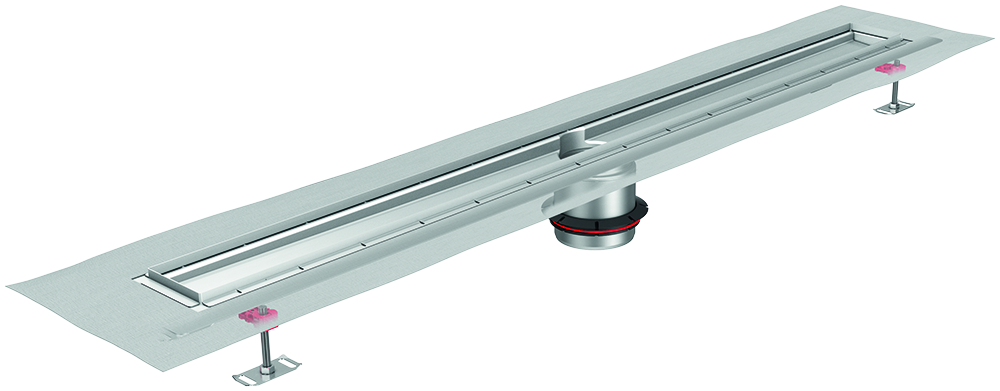

Vízszintes szigetelő gallérral

L1 (mm)L2 (mm)L3 (mm)H1min/H1max (mm)H2 (mm)H3 (mm)Cikkszám
150016001720110-130321679011.60.16
200021002220110-130351709011.60.21
250026002720110-130371729011.60.26
300031003220110-130401759011.60.31

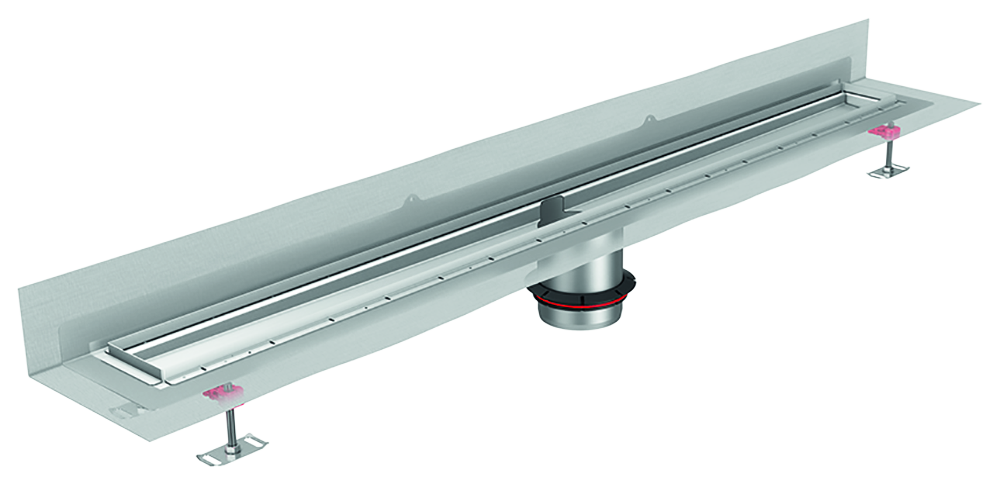

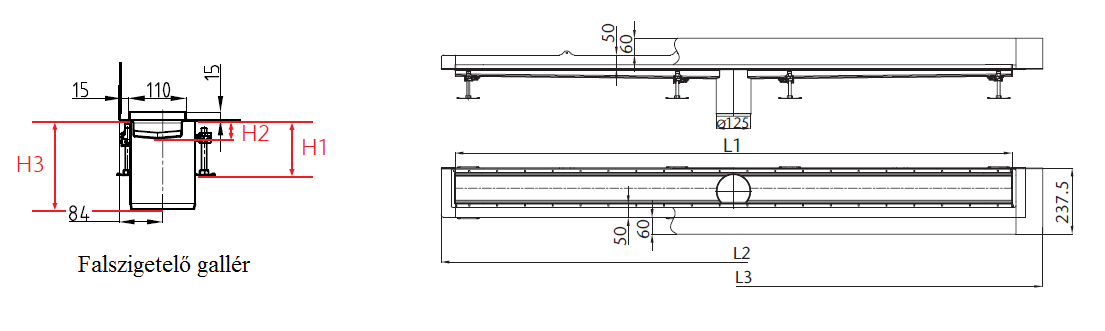

Falszigetelő gallérral

L1 (mm)L2 (mm)L3 (mm)H1min/H1max (mm)H2 (mm)H3 (mm)Cikkszám
150016001720110-130321679011.70.16
200021002220110-130351709011.70.21
250026002720110-130371729011.70.26
300031003220110-130401759011.70.31
