ACO Hydrojet OAE XL zsírleválasztó - 3. felszereltségi fok

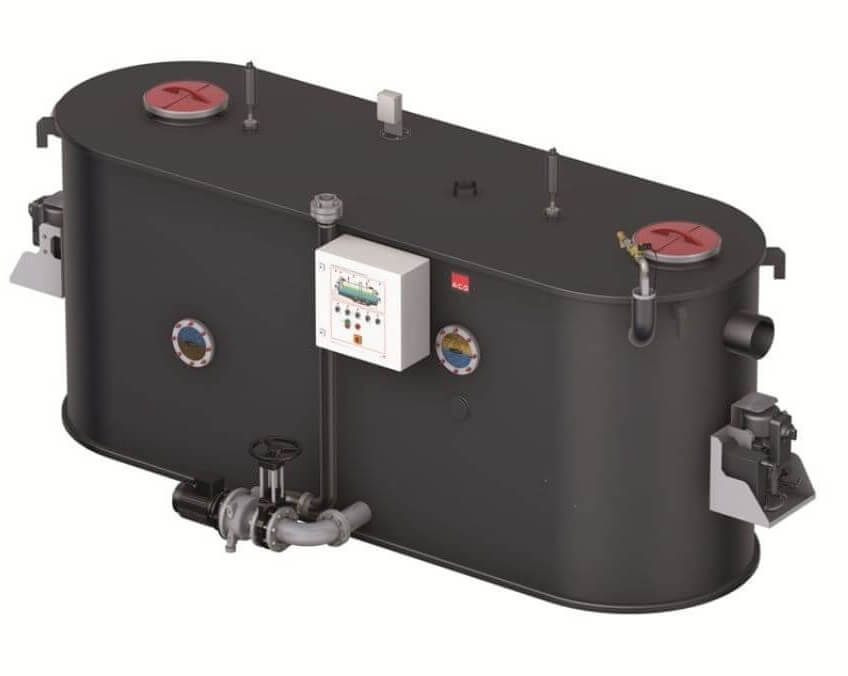

Grease Separator Hydrojet OXL NS 30

Terméktulajdonságok

  • Zsírleválasztó berendezés az EN 1825 szabvány alapján
  • Integrált iszaptérrel
  • Rendkívül nagy szennyvízterhelésre
  • Direktleszívó csőcsatlakozással
  • Szabadon álló kivitel fagymentes helyiségekbe
  • A tartály belső tisztítása automatikus vezérlésű hidro-mechanikus nagynyomású belső lemosófejjel történhet
  • Jobb vagy bal oldali betekintőablakkal
  • Feltöltő készülékkel, vízszál megszakításos golyós csappal (R 3/4”)
  • Iszapkinyomó szivattyúval

Alapfelszereltség

A zsírleválasztó ürítése és tisztítása fedlapon keresztül történhet.

Erős szaghatás léphet fel ürítéskor és tisztításkor.

FA PE-oval 01-Basis - Aktiv

1. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítása a fedlapokon keresztül történhet.

Erős szaghatás léphet fel tisztításkor.

FA PE-oval 02-AS1 - Aktiv

2. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását a kézi indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

FA PE-oval 03a-AS2-OS - Aktiv

2. felszereltségi fok iszapkinyomó szivattyúval

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását a kézi indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

A zsírleválasztó ürítését iszapkinyomó szivattyú segíti.

FA PE-oval 03b-AS2-OSE - Aktiv

3. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

FA PE-oval 04a-AS3-OA - Aktiv

3. felszereltségi fok iszapkinyomó szivattyúval

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás.

A zsírleválasztó ürítését iszapkinyomó szivattyú segíti.

FA PE-oval 04b-AS3-OAE - Aktiv

Jobb oldali betekintő ablakkal

Névleges
teljesítmény
(l/s)		Csőcsatlakozás
(DN)		Iszaptér
(l)		Zsírtároló
(l)		Teljes térfogat
(l)		CikkszámMűszaki rajz
15DN200158063028503815.85.42dxf
20DN200207085037603820.85.42dxf
25DN2002550107046603825.85.42dxf
30DN2503020129055503830.85.42dxf

Bal oldali betekintő ablakkal

Névleges
teljesítmény
(l/s)		Csőcsatlakozás
(DN)		Iszaptér
(l)		Zsírtároló
(l)		Teljes térfogat
(l)		CikkszámMűszaki rajz
15DN200158063028503815.85.32dxf
20DN200207085037603820.85.32dxf
25DN2002550107046603825.85.32dxf
30DN2503020129055503830.85.32dxf

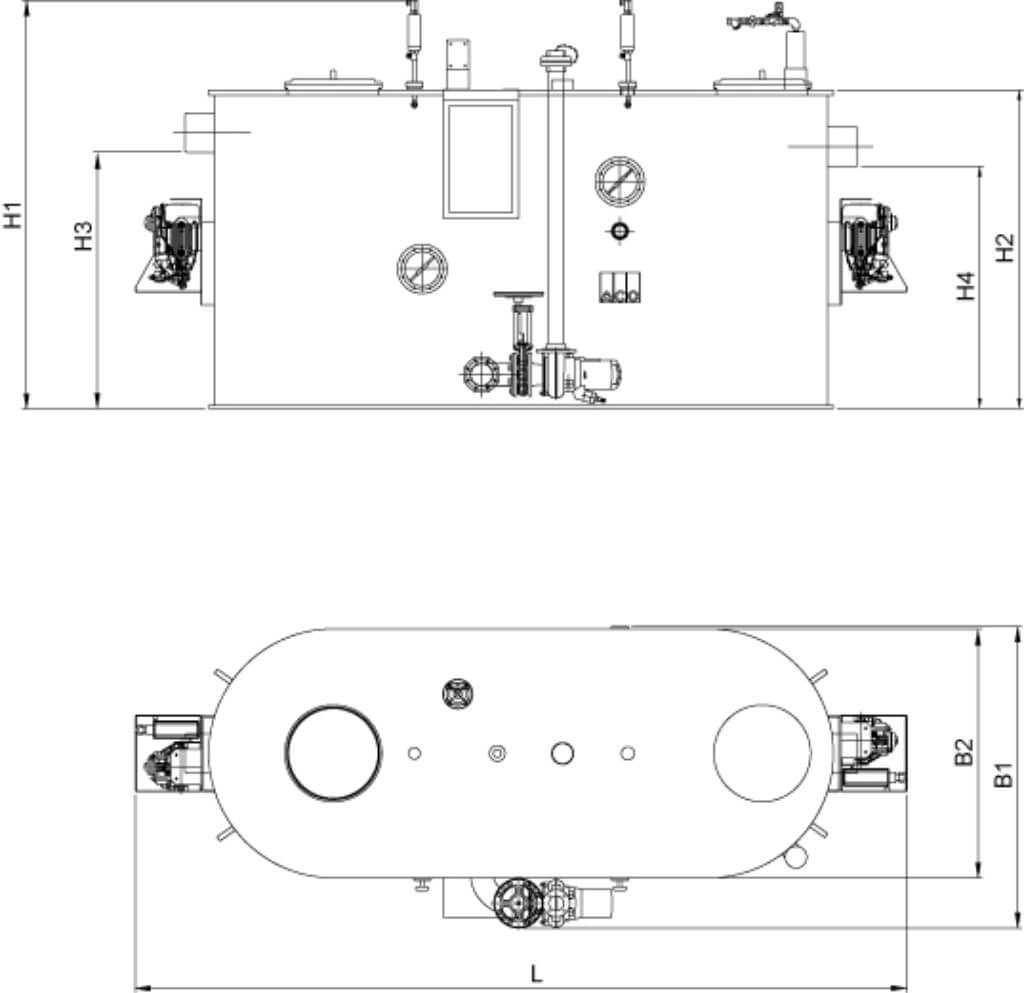

Hydrojet OAE XL Rajz
TeljesítményDNL
(mm)		L2
(mm)		B1
(mm)		B2
(mm)		H1
(mm)		H2
(mm)		H3
(mm)		H4
(mm)
NG 15 l/s20032102000153013402090164013001230
NG 20 l/s20039102200153013402090164013001230
NG 25 l/s20046102485153013402190174013001230
NG 30 l/s25053102690153013402190174013001230

Hydrojet OAE XL műszaki rajz - jpg

Hydrojet OAE XL műszaki rajzok - dxf

Hydrojet OAE XL 3D modellek - igs

Szabadon álló zsírleválasztók - Revit
