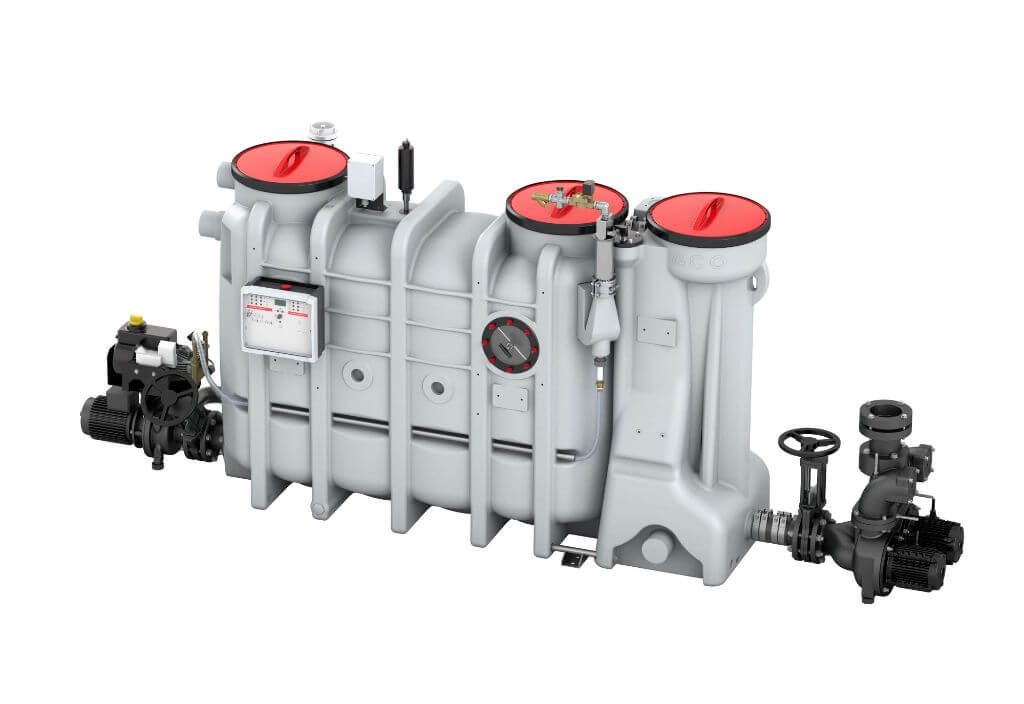

ACO Lipusmart P-OAP zsírleválasztó - 3. felszereltségi fok

Terméktulajdonságok

  • Zsírleválasztó berendezés az EN 1825 szabvány alapján
  • Integrált iszaptérrel
  • Integrált szennyvízátemelő tartállyal, szivattyúval
  • Direktleszívó csőcsatlakozással
  • Szabadon álló kivitel fagymentes helyiségekbe
  • Robusztus szerkezet 25 éves stabilitási igazolással
  • A tartály belső tisztítása automatikus vezérlésű hidro-mechanikus nagynyomású belső lemosófejjel történhet
  • Jobb vagy bal oldali betekintőablakkal
  • Feltöltő készülékkel, vízszál megszakításos golyós csappal (R 3/4”)
  • Iszapkinyomó szivattyúval

Alapfelszereltség

A zsírleválasztó ürítése és tisztítása fedlapon keresztül történhet.

Erős szaghatás léphet fel ürítéskor és tisztításkor.

A tisztított szennyvizet beépített átemelőszivattyú továbbítja.

1. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítása a fedlapokon keresztül történhet.

Erős szaghatás léphet fel tisztításkor.

A tisztított szennyvizet beépített átemelőszivattyú továbbítja.

3. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás.

A tisztított szennyvizet beépített átemelőszivattyú továbbítja.

3. felszereltségi fok iszapkinyomó szivattyúval

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás.

A zsírleválasztó ürítését iszapkinyomó szivattyú segíti.

A tisztított szennyvizet beépített átemelőszivattyú továbbítja.

Jobb oldali betekintő ablakkal

Névleges
teljesítmény
(l/s)
Csőcsatlakozás
(DN)
Iszaptér
(l)
Zsírtároló
(l)
Teljes térfogat
(l)
Szivattyú teljesítménye (kW)Átemelőtartály térfogata
(l)
Súly üresen
(kg)
Súly töltve
(kg)
Cikkszám
2DN1002101004401,51553067463552.86.42
3DN1003001506301,51553189483553.86.42
4DN1004002008301,515533411643554.86.42
5,5DN15072536014304,023543918693555.86.42
7DN15080040016004,023545820583557.86.42
8,5DN15094047519004,023547823783558.86.42
10DN150100052020004,023549024903560.86.42

Bal oldali betekintő ablakkal

Névleges
teljesítmény
(l/s)
Csőcsatlakozás
(DN)
Iszaptér
(l)
Zsírtároló
(l)
Teljes térfogat
(l)
Szivattyú teljesítménye (kW)Átemelőtartály térfogata
(l)
Súly üresen
(kg)
Súly töltve
(kg)
Cikkszám
2DN1002101004401,51553067463552.86.32
3DN1003001506301,51553189483553.86.32
4DN1004002008301,515533411643554.86.32
5,5DN15072536014304,023543918693555.86.32
7DN15080040016004,023545820583557.86.32
8,5DN15094047519004,023547823783558.86.32
10DN150100052020004,023549024903560.86.32

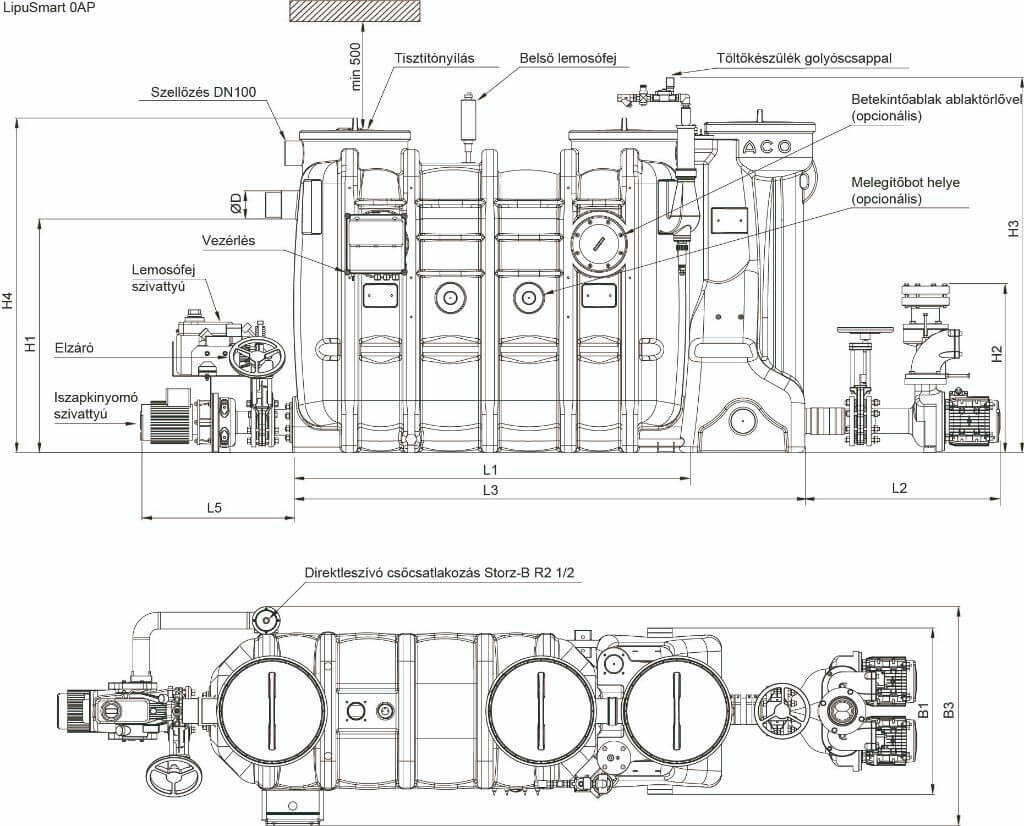

TeljesítményL1 (mm)L2 (mm)L3 (mm)L4 (mm)L5 (mm)H1 (mm)H2 (mm)H3 (mm)H4 (mm)B1
(mm)
B2 (mm)B3 (mm)D (mm)
NG 2 l/s11008001625300680105575316801500742880930110
NG 3 l/s14508001975300680105575316801500742880930110
NG 4 l/s17608002285300680105575316801500742880930110
NG 5,5 l/s1760835228730068012507531880170096011301180160
NG 7 l/s1960835248730068012507531880170096011301180160
NG 8,5 l/s2250835277730068012507531880170096011301180160
NG 10 l/s2450835297730068012507531880170096011301180160

Jobb oldali betekintőablakkal:

CikkszámTeljesítmény
3552.86.422 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017
3553.86.423 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017
3554.86.424 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017
3555.86.425,5 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017
3557.86.427 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017
3558.86.428,5 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017
3560.86.4210 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017

Bal oldali betekintőablakkal:

CikkszámTeljesítmény
3552.86.322 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017
3553.86.323 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017
3554.86.324 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017
3555.86.325,5 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017
3557.86.327 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017
3558.86.328,5 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017
3560.86.3210 l/sJPGDXFIGSIFCRevit2014Revit2015Revit2016Revit2017

Lipusmart P-OAP beépítési útmutató

Lipusmart P-OAP zsírleválasztó kiírási szövegek
