Szivárgó rendszerek

A FRÄNKISCHE egy német tulajdonú, innovatív, növekedés-orientált, közepes méretű családi vállalkozás, és piacvezető szerepet tölt be a vízelvezető, elektromos és építési csőrendszerek gyártásában, lakossági, technológia és ipari alkalmazásokhoz.

Magyarországon a rétegvizek összegyűjtésére és elvezetésére szolgáló csőrendszerek, és szivárgó rendszerek forgalmazását az ACO Kereskedelmi Kft. végzi.

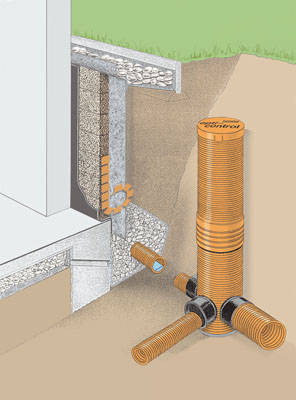

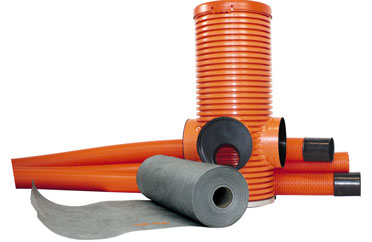

Opti-Drain épületszivárgó rendszer

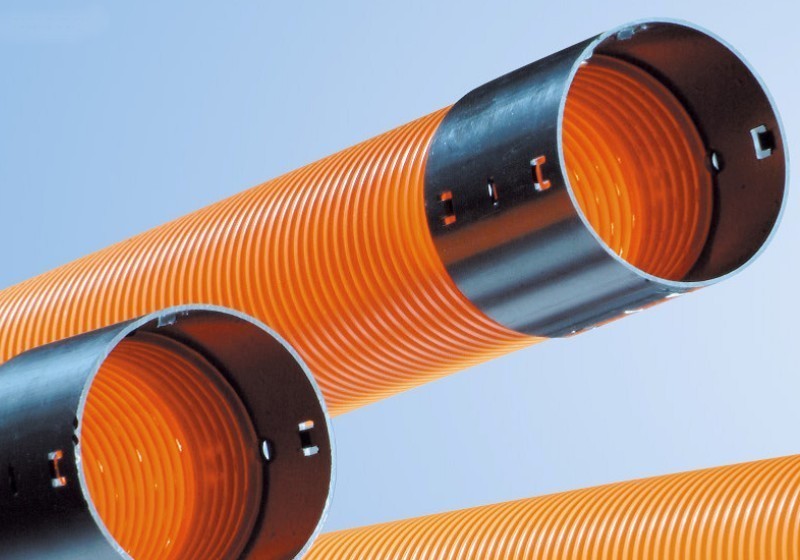

Opti-Drain perforált cső

  • 2,5 m hosszú kemény PVC szivárgócső karmantyúkkal
  • Akár 6 m föld feltöltéshez
  • 12 soros perforáció a gyors vízelvezetés érdekében
  • DN100, DN125, DN160, DN200 méretekben
  • Nagy idom választék

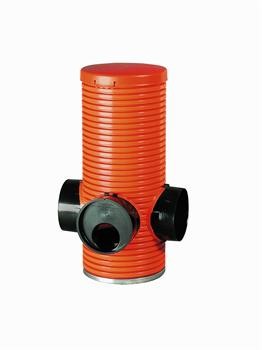

Opti-Control akna

  • Kemény PVC műanyag fedéllel
  • Opcionális öntöttvas fedlap
  • Homokfogós- vagy homokfogó nélküli beépítés
  • 3 db DN200 csatlakozási lehetőség
  • 80 cm magas magasítókkal magasítható

Geotextília

  • Typar típusú szűrőszövet
  • Nagy szilárdságú
  • Gyökérálló
  • Rothadás mentes
Átmérő
(mm)
Rendelési szám
DN 100501.00.100
DN 125501.00.125
DN 160501.00.160
DN 200501.00.200
  • Tisztító, ellenőrző akna
  • Beépítéstől függően homokfogós vagy homokfogó nélküli
  • DN315 mm átmérő
  • 3 db DN200 csőcsatlakozás
  • Magasítható 80 cm magasító elemekkel
  • Műanyag vagy öntöttvas fedlappal
Típushossz (cm)hasznos hossz (cm)Rendelési szám
DN 315 homokfogóval8035502.00.315
DN 315 homokfogó nélkül8065502.01.315

Opti-Drain perforált cső

  • 2,5 m hosszú kemény PVC szivárgócső karmantyúkkal
  • Akár 6 m föld feltöltéshez
  • 12 soros perforáció a gyors vízelvezetés érdekében
  • DN100, DN125, DN160, DN200 méretekben
  • Nagy idom választék

Opti-Control akna

  • Kemény PVC műanyag fedéllel
  • Opcionális öntöttvas fedlap
  • Homokfogós- vagy homokfogó nélküli beépítés
  • 3 db DN200 csatlakozási lehetőség
  • 80 cm magas magasítókkal magasítható

Geotextília

  • Typar típusú szűrőszövet
  • Nagy szilárdságú
  • Gyökérálló
  • Rothadás mentes

Átmérő
(mm)
Rendelési szám
DN 100501.00.100
DN 125501.00.125
DN 160501.00.160
DN 200501.00.200

  • Tisztító, ellenőrző akna
  • Beépítéstől függően homokfogós vagy homokfogó nélküli
  • DN315 mm átmérő
  • 3 db DN200 csőcsatlakozás
  • Magasítható 80 cm magasító elemekkel
  • Műanyag vagy öntöttvas fedlappal
Típushossz (cm)hasznos hossz (cm)Rendelési szám
DN 315 homokfogóval8035502.00.315
DN 315 homokfogó nélkül8065502.01.315


Strasil épületszivárgó rendszer

Strasil perforált talpascső

  • 6,0 m hosszú kemény PVC szivárgócső karmantyúkkal
  • Talpas cső rendszer különböző perforáltsággal
  • Akár 6m föld feltöltéshez
  • Nagy mértékű perforáció a gyors vízelvezetés érdekében
  • DN100, DN125, DN160, DN200 méretekben
  • Nagy idom választék

Opti-Control akna

  • Kemény PVC műanyag fedéllel
  • Opcionális öntöttvas fedlap
  • Homokfogós- vagy homokfogó nélküli beépítés
  • 3db DN200 csatlakozási lehetőség
  • 80 cm magas magasítókkal magasítható

Geotextília

  • Typar típusú szűrőszövet
  • Nagy szilárdságú
  • Gyökérálló
  • Rothadás mentes

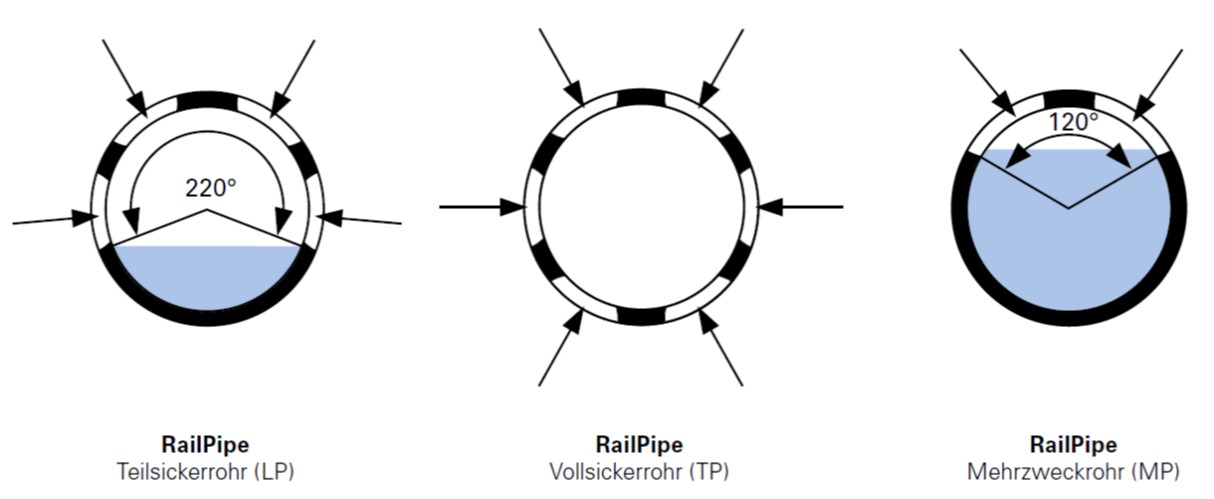

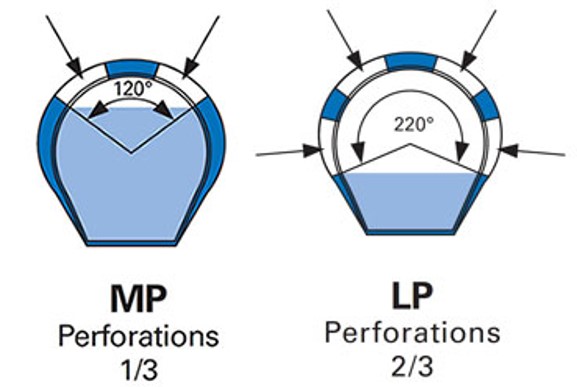

PerforációÁtmérő
(mm)
Rendelési szám
LP - felső 2/3

DN 100552.00.100
DN 150552.00.150
DN 200552.00.200
MP - felső 1/3


DN 200552.10.200
DN 250552.10.250
DN 350552.10.350
  • Tisztító, ellenőrző akna
  • Beépítéstől függően homokfogós vagy homokfogó nélküli
  • DN315 mm átmérő
  • 3 db DN200 csőcsatlakozás
  • Magasítható 80 cm magasító elemekkel
  • Műanyag vagy öntöttvas fedlappal
Típushossz (cm)hasznos hossz (cm)Rendelési szám
DN 315 homokfogóval8035502.00.315
DN 315 homokfogó nélkül8065502.01.315

Strasil perforált talpascső

  • 6,0 m hosszú kemény PVC szivárgócső karmantyúkkal
  • Talpas cső rendszer különböző perforáltsággal
  • Akár 6m föld feltöltéshez
  • Nagy mértékű perforáció a gyors vízelvezetés érdekében
  • DN100, DN125, DN160, DN200 méretekben
  • Nagy idom választék

Opti-Control akna

  • Kemény PVC műanyag fedéllel
  • Opcionális öntöttvas fedlap
  • Homokfogós- vagy homokfogó nélküli beépítés
  • 3db DN200 csatlakozási lehetőség
  • 80 cm magas magasítókkal magasítható

Geotextília

  • Typar típusú szűrőszövet
  • Nagy szilárdságú
  • Gyökérálló
  • Rothadás mentes

PerforációÁtmérő
(mm)
Rendelési szám
LP - felső 2/3

DN 100552.00.100
DN 150552.00.150
DN 200552.00.200
MP - felső 1/3


DN 200552.10.200
DN 250552.10.250
DN 350552.10.350

  • Tisztító, ellenőrző akna
  • Beépítéstől függően homokfogós vagy homokfogó nélküli
  • DN315 mm átmérő
  • 3 db DN200 csőcsatlakozás
  • Magasítható 80 cm magasító elemekkel
  • Műanyag vagy öntöttvas fedlappal
Típushossz (cm)hasznos hossz (cm)Rendelési szám
DN 315 homokfogóval8035502.00.315
DN 315 homokfogó nélkül8065502.01.315


Strabusil nagy terhelésű szivárgó rendszer (SN 4)

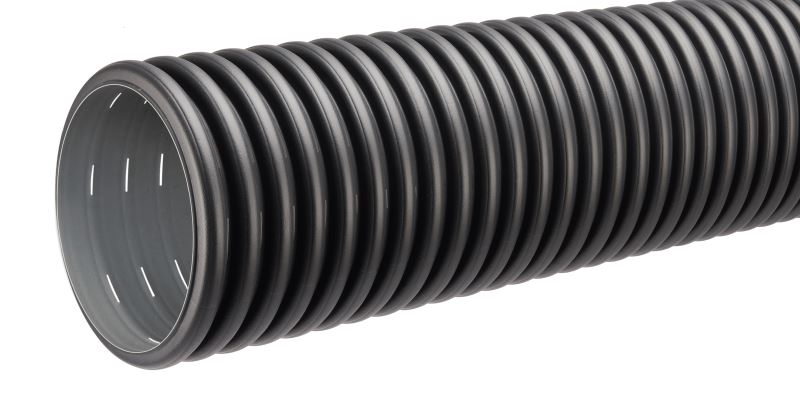

Strabusil cső

  • 6 m hosszú dupla falú PE cső karmantyúkkal
  • 3 perforációs kialakítással
  • Akár 6 m-nél nagyobb föld feltöltéshez is. 10 méteres mélységben is csak 2,7% a csődeformációs index
  • Magas hőmérsékletű és/vagy agresszív közegek esetében is alkalmazható
  • DN100, DN150, DN200, DN250, DN300, DN350, DN400 méretekben
  • Nagy idom választék

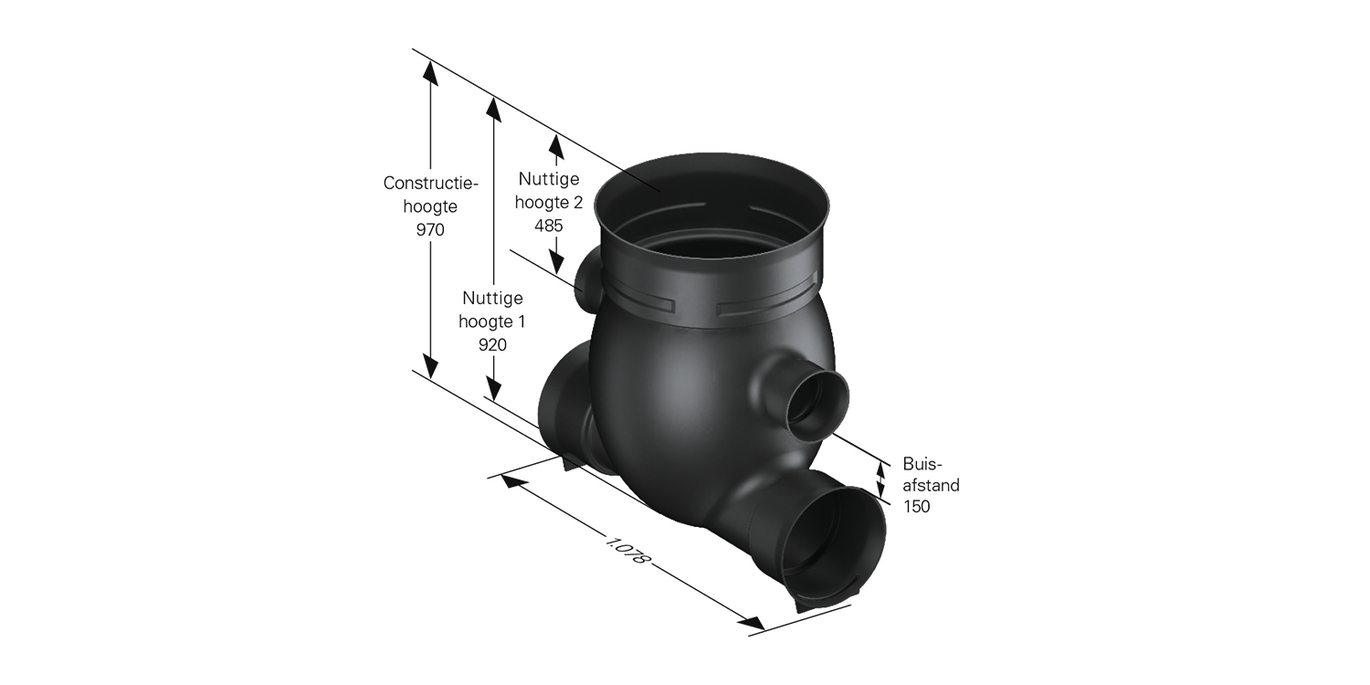

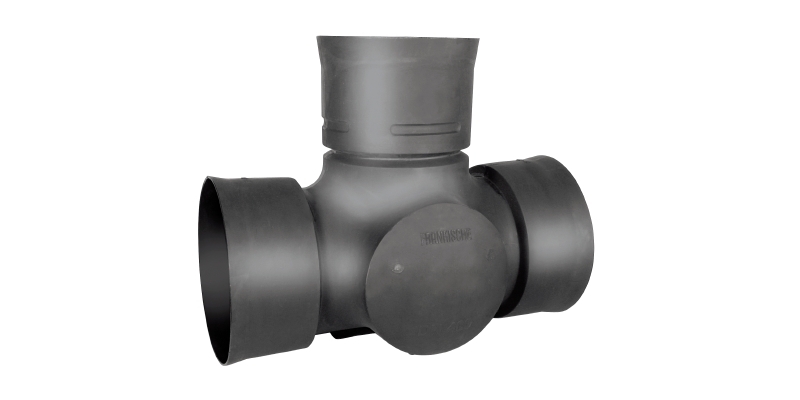

Strabu-Control akna

  • PE aknatest
  • PE fedéllel
  • Opcionális öntöttvas fedlap
  • 3 db DN250 csatlakozási lehetőség
  • 300 cm magas magasítókkal magasítható

Geotextília

  • Typar típusú szűrőszövet
  • Nagy szilárdságú
  • Gyökérálló
  • Rothadás mentes

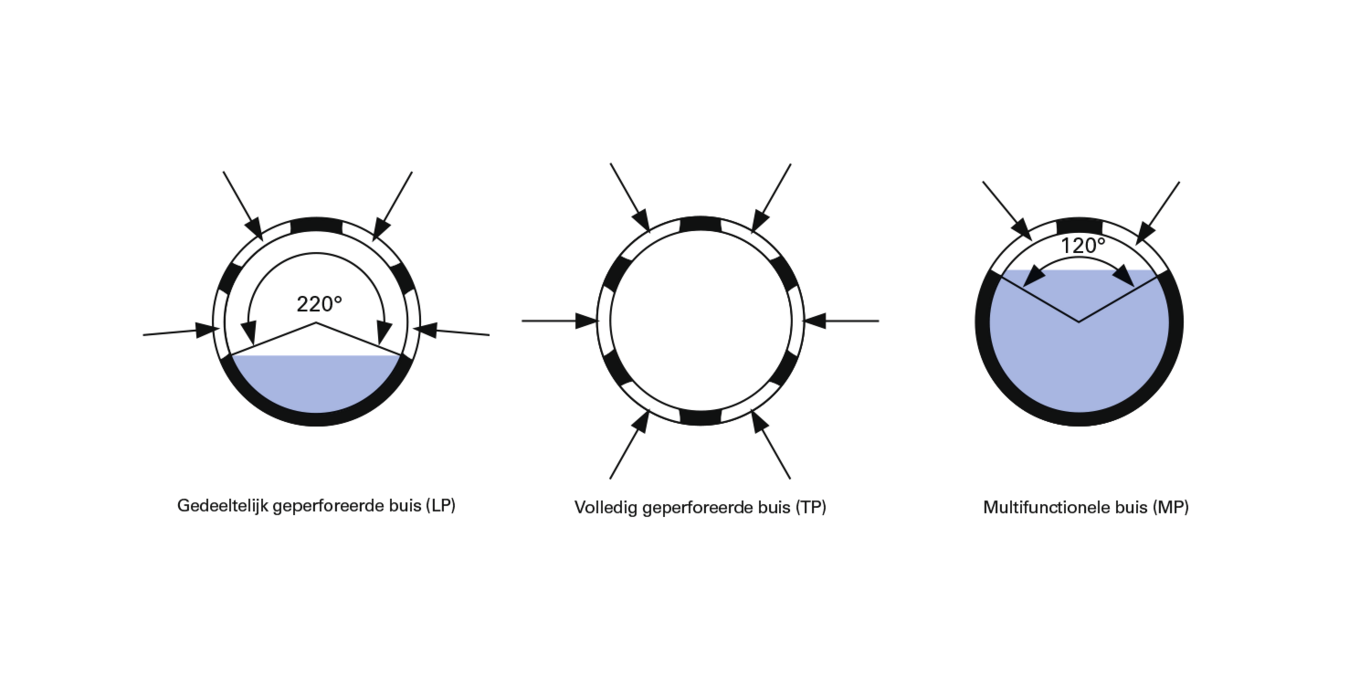

PerforációÁtmérő
(mm)
Rendelési szám
LP - felső 2/3

DN 100551.10.100
DN 150551.10.150
DN 200551.10.200
TP - körben





DN 100551.00.100
DN 150551.00.150
DN 200551.00.200
DN 250551.00.250
DN 300551.00.300
DN 350551.00.350
DN 400551.00.400
MP - felső 1/3



DN 200551.20.200
DN 250551.20.250
DN 300551.20.300
DN 350551.20.350
DN 400551.20.400
  • Tisztító, ellenőrző akna
  • DN400 mm átmérő
  • Magasítható 300 cm magasító elemekkel
  • Műanyag vagy öntöttvas fedlappal
  • Beépítéstől függő aknatípusok

- 2 db DN250 csőcsatlakozás

- 3 db DN250 csőcsatlakozás

- 3 db DN350 csőcsatlakozás

- 2 db DN400 csőcsatlakozás

Strabusil cső

  • 6 m hosszú dupla falú PE cső karmantyúkkal
  • 3 perforációs kialakítással
  • Akár 6 m-nél nagyobb föld feltöltéshez is. 10 méteres mélységben is csak 2,7% a csődeformációs index
  • Magas hőmérsékletű és/vagy agresszív közegek esetében is alkalmazható
  • DN100, DN150, DN200, DN250, DN300, DN350, DN400 méretekben
  • Nagy idom választék

Strabu-Control akna

  • PE aknatest
  • PE fedéllel
  • Opcionális öntöttvas fedlap
  • 3 db DN250 csatlakozási lehetőség
  • 300 cm magas magasítókkal magasítható

Geotextília

  • Typar típusú szűrőszövet
  • Nagy szilárdságú
  • Gyökérálló
  • Rothadás mentes

PerforációÁtmérő
(mm)
Rendelési szám
LP - felső 2/3

DN 100551.10.100
DN 150551.10.150
DN 200551.10.200
TP - körben





DN 100551.00.100
DN 150551.00.150
DN 200551.00.200
DN 250551.00.250
DN 300551.00.300
DN 350551.00.350
DN 400551.00.400
MP - felső 1/3



DN 200551.20.200
DN 250551.20.250
DN 300551.20.300
DN 350551.20.350
DN 400551.20.400

  • Tisztító, ellenőrző akna
  • DN400 mm átmérő
  • Magasítható 300 cm magasító elemekkel
  • Műanyag vagy öntöttvas fedlappal
  • Beépítéstől függő aknatípusok

- 2 db DN250 csőcsatlakozás

- 3 db DN250 csőcsatlakozás

- 3 db DN350 csőcsatlakozás

- 2 db DN400 csőcsatlakozás

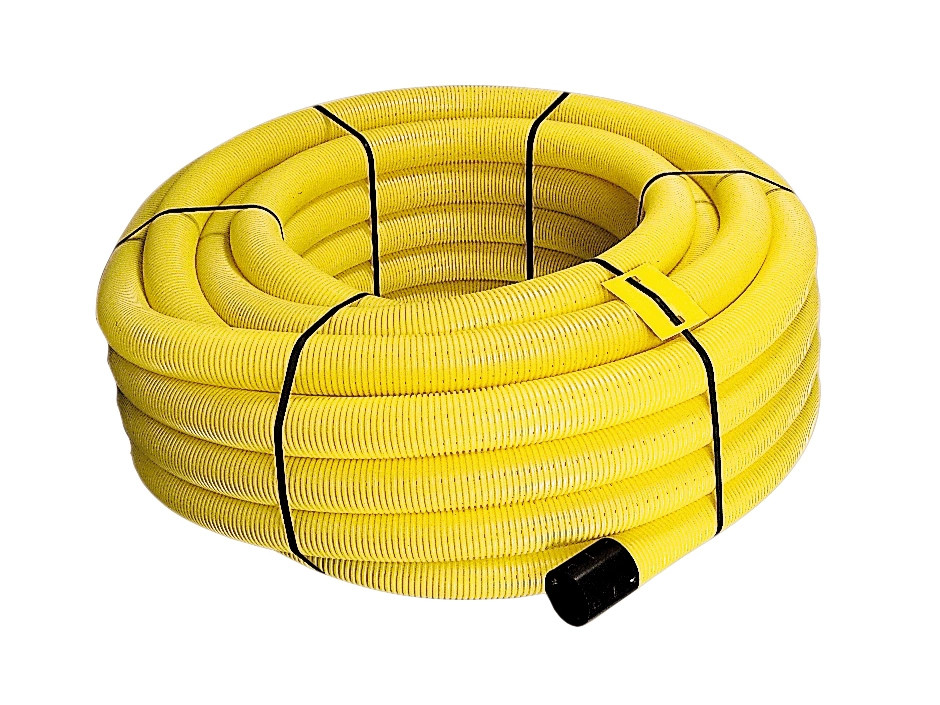

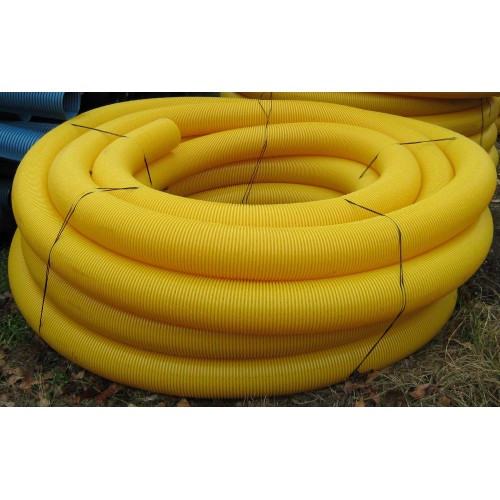

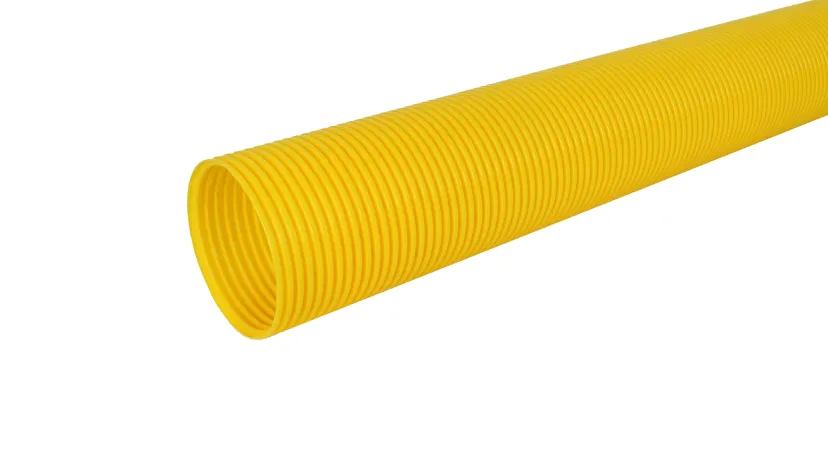

FF-Drain perforált csövek

FF-Drain perforált csövek

  • 50 m hosszú lágy PVC szivárgó cső, egyik végén karmantyúval
  • Maximum 1 m föld feltöltéshez
  • DN50, DN65, DN80, 100, DN125, DN160, DN200 méretekben
  • Nagy idom választék
PerforációÁtmérő
(mm)
Rendelési szám
Perforált


DN 50531.00.050
DN 65531.00.065
DN 80531.00.080
DN 100531.00.100
DN 125531.00.125
DN 160531.00.160
DN 200531.00.200
Perforáció nélkül





DN 50531.20.050
DN 65531.20.065
DN 80531.20.080
DN 100531.20.100
DN 125531.20.125
DN 160531.20.160
DN 200531.20.200

FF-Drain perforált csövek

  • 50 m hosszú lágy PVC szivárgó cső, egyik végén karmantyúval
  • Maximum 1 m föld feltöltéshez
  • DN50, DN65, DN80, 100, DN125, DN160, DN200 méretekben
  • Nagy idom választék

PerforációÁtmérő
(mm)
Rendelési szám
Perforált


DN 50531.00.050
DN 65531.00.065
DN 80531.00.080
DN 100531.00.100
DN 125531.00.125
DN 160531.00.160
DN 200531.00.200
Perforáció nélkül





DN 50531.20.050
DN 65531.20.065
DN 80531.20.080
DN 100531.20.100
DN 125531.20.125
DN 160531.20.160
DN 200531.20.200


AquaPipe útépítési szivárgó rendszer (SN 8)

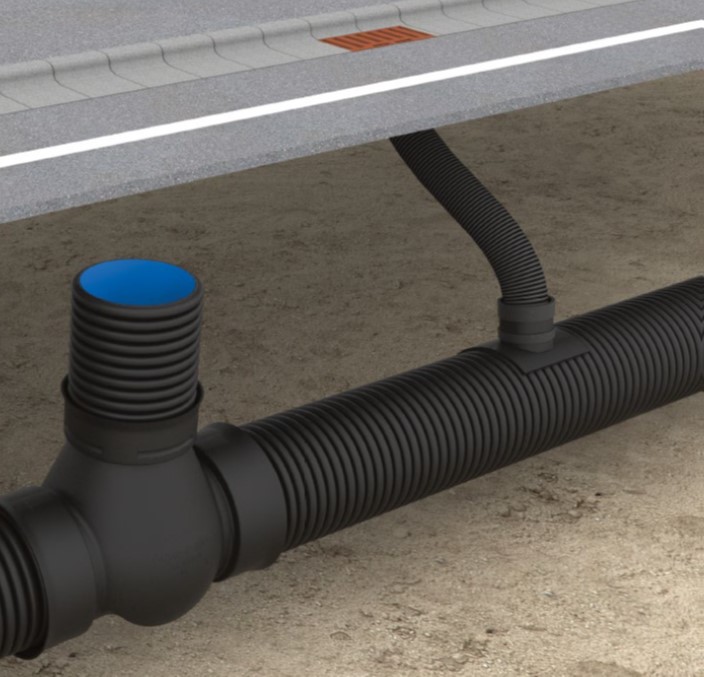

AquaPipe útépítési szivárgó rendszer

Az AquaPipe szivárgó rendszer az utak és autópályák, települések csapadékvizének elvezetésére alkalmas. A rendszer a következő termékekből áll:

  • AquaPipe cső
  • AquaTrafficControl tengely
  • AquaTrafficControl V tengely
  • AquaFlex csatlakozó cső
  • AquaDock 90°-os csatlakozó
  • Nyereg 90°-os csatlakozó

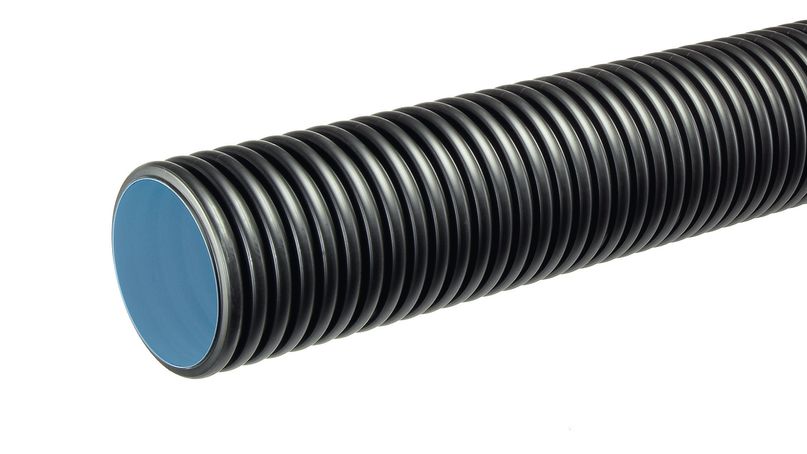

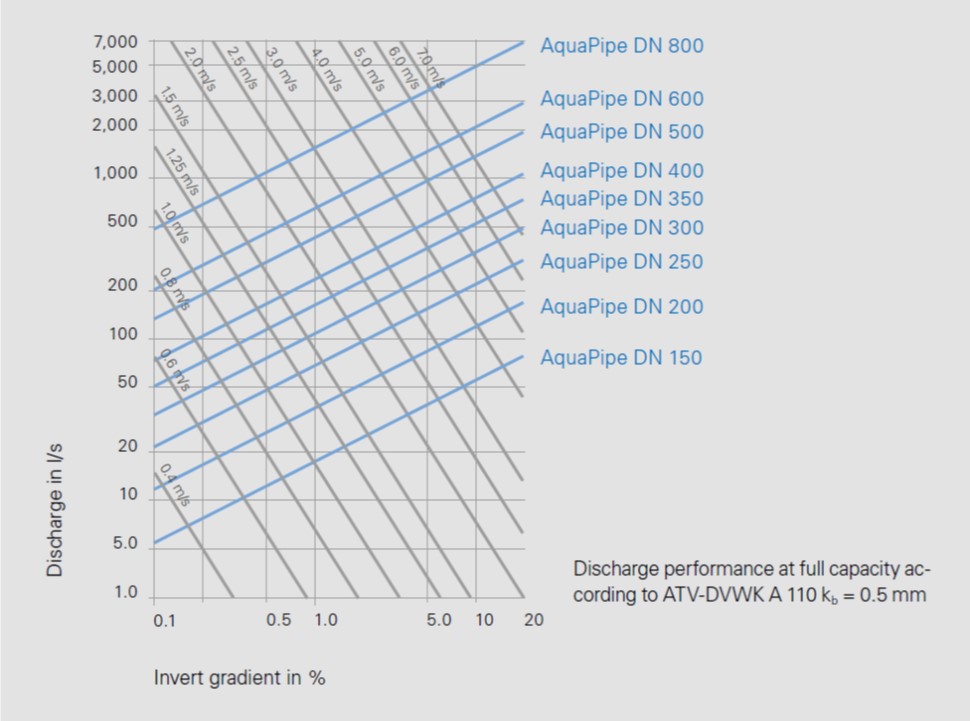

AquaPipe gerincvezeték

Az AquaPipe rendszer az utak és autópályák csapadékvíz elvezetésére szolgáló csőrendszer.

  • hossza 3 m és 6 m
  • DN 150 - DN 800
  • PE-HD duplafalú cső
  • gyűrű merevség SN 8 a DIN EN ISO 9969 szerint
  • 5-ös csőprofil osztály a DIN 16961 szerint
  • szivárgásszilárdság igazolása az EN 1277 legalább 0,5 bar
  • könnyű kezelhetőség a kis súlynak köszönhetően
  • kiegészítők teljes választéka
  • a belső kék színnek köszönhető egyszerűbb karbantartás
  • nagyon magas kémiai ellenállás
  • alkalmas SLW 60 / HGV 60 terhelési osztályhoz
Átmérő (mm)Rendelési szám
6 m hosszúDN/ID 100DI = 103.5DO = 11855150100
DN/ID 150DI = 149DO = 17355150150
DN/ID 200DI = 203DO = 23655150200
DN/ID 250DI = 255DO = 29555150250
DN/ID 300DI = 300DO = 34955150300
DN/ID 350DI = 347DO = 39955150350
DN/ID 400DI = 399DO = 46155150400
DN/ID 500DI = 499DO = 57055150500
DN/ID 600DI = 596DO = 68455150600
DN/ID 800DI = 796DO = 93055150800
3m hosszúDN/ID 150DI = 149DO = 17355152150
DN/ID 200DI = 203DO = 23655152200
DN/ID 250DI = 255DO = 29555152250
DN/ID 300DI = 300DO = 34955152300
DN/ID 350DI = 347DO = 39955152350
DN/ID 400DI = 399DO = 46155152400
DN/ID 500DI = 499DO = 57055152500
DN/ID 600DI = 596DO = 68455152600
DN/ID 800DI = 796DO = 93055150803

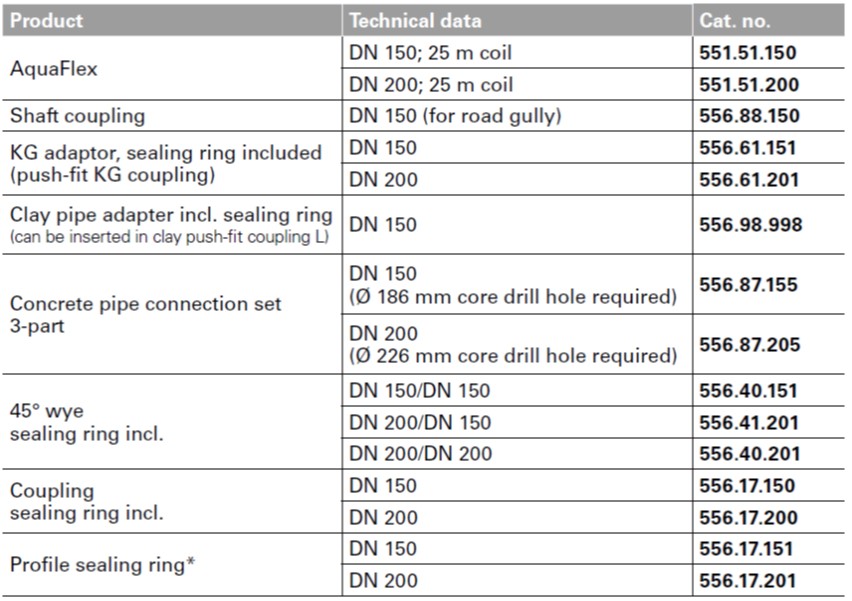

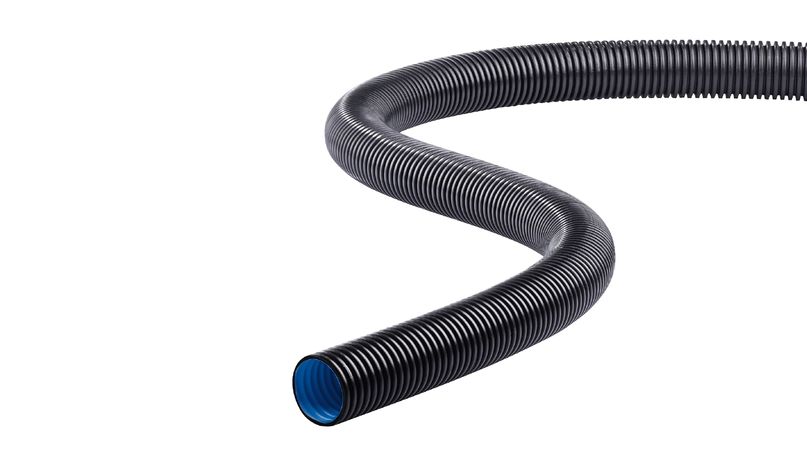

AquaFlex ágvezeték

AquaFlex cső:

  • DN 150 és DN 200 mm méretben
  • Duplafalú PE, R2 típusú cső
  • SN8-as csőcsatlakozó tömítőgyűrűkkel
  • 25 méteres tekercsben
  • kis ívű hajlítás lehetséges
  • idomok nem szükségesek
  • magas vegyi ellenálló képesség
  • SLW 60 / HGW 60 terhelési osztályra
Átmérő (mm)Rendelési szám
25 m-es tekercsDN 150DI = 147DO = 17355151150
DN 200DI = 197DO = 23355151200

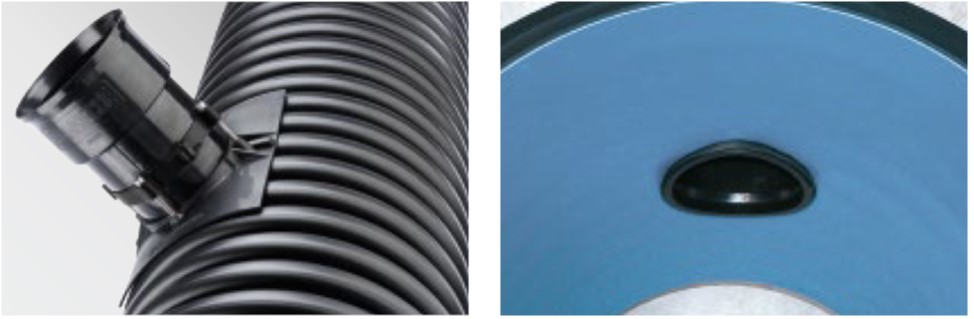

AquaDock csatlakozó rendszer

  • A DN 150 AquaFlex cső csatlakoztatása az AquaPipe gerincvezetékhez (300-600 mm átmérő esetében)
  • PE-HD anyag
  • gyűrű merevség SN 8 a DIN EN ISO 9969 szerint
  • 90 fokos csatlakozás
  • új építéshez és utólagos csatlakoztatáshoz is alkalmas
  • egyszerű szerszámokkal elvégezhető a szerelés

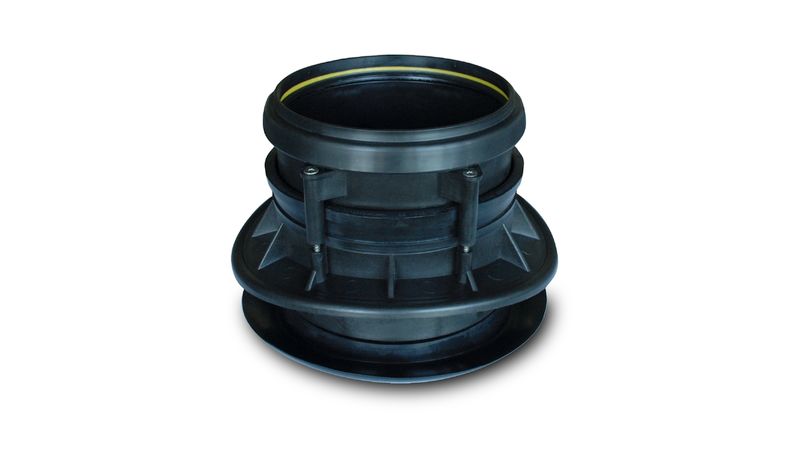

Nyeregidom

  • DN 150 és DN 200 mm méretű csövek csatlakoztatása
  • DN 300 - DN 800 gerincvezetékre

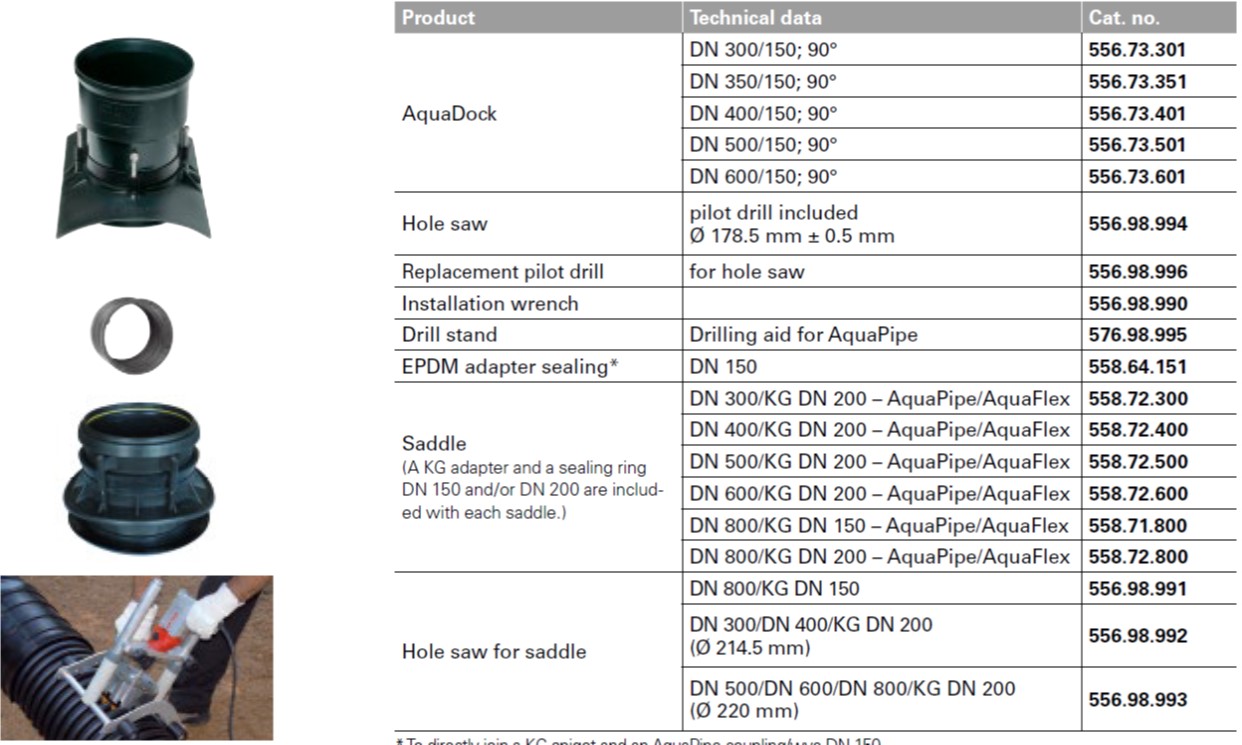

Átmérő (mm), műszaki adatokRendelési szám
AquaDockDN 300/150; 90º556.73.301
DN 350/150; 90º556.73.351
DN 400/150; 90º556.73.401
DN 500/150; 90º556.73.501
DN 600/150; 90º556.73.601
NyeregidomDN 300/KG DN 200 - AquaPipe/AquaFlex558.72.300
DN 400/KG DN 200 - AquaPipe/AquaFlex558.72.400
DN 500/KG DN 200 - AquaPipe/AquaFlex558.72.500
DN 600/KG DN 200 - AquaPipe/AquaFlex558.72.600
DN 800/KG DN 150 - AquaPipe/AquaFlex558.71.800
DN 800/KG DN 200 - AquaPipe/AquaFlex558.72.800

AquaPipe útépítési szivárgó rendszer

Az AquaPipe szivárgó rendszer az utak és autópályák, települések csapadékvizének elvezetésére alkalmas. A rendszer a következő termékekből áll:

  • AquaPipe cső
  • AquaTrafficControl tengely
  • AquaTrafficControl V tengely
  • AquaFlex csatlakozó cső
  • AquaDock 90°-os csatlakozó
  • Nyereg 90°-os csatlakozó

AquaPipe gerincvezeték

Az AquaPipe rendszer az utak és autópályák csapadékvíz elvezetésére szolgáló csőrendszer.

  • hossza 3 m és 6 m
  • DN 150 - DN 800
  • PE-HD duplafalú cső
  • gyűrű merevség SN 8 a DIN EN ISO 9969 szerint
  • 5-ös csőprofil osztály a DIN 16961 szerint
  • szivárgásszilárdság igazolása az EN 1277 legalább 0,5 bar
  • könnyű kezelhetőség a kis súlynak köszönhetően
  • kiegészítők teljes választéka
  • a belső kék színnek köszönhető egyszerűbb karbantartás
  • nagyon magas kémiai ellenállás
  • alkalmas SLW 60 / HGV 60 terhelési osztályhoz
Átmérő (mm)Rendelési szám
6 m hosszúDN/ID 100DI = 103.5DO = 11855150100
DN/ID 150DI = 149DO = 17355150150
DN/ID 200DI = 203DO = 23655150200
DN/ID 250DI = 255DO = 29555150250
DN/ID 300DI = 300DO = 34955150300
DN/ID 350DI = 347DO = 39955150350
DN/ID 400DI = 399DO = 46155150400
DN/ID 500DI = 499DO = 57055150500
DN/ID 600DI = 596DO = 68455150600
DN/ID 800DI = 796DO = 93055150800
3m hosszúDN/ID 150DI = 149DO = 17355152150
DN/ID 200DI = 203DO = 23655152200
DN/ID 250DI = 255DO = 29555152250
DN/ID 300DI = 300DO = 34955152300
DN/ID 350DI = 347DO = 39955152350
DN/ID 400DI = 399DO = 46155152400
DN/ID 500DI = 499DO = 57055152500
DN/ID 600DI = 596DO = 68455152600
DN/ID 800DI = 796DO = 93055150803

AquaFlex ágvezeték

AquaFlex cső:

  • DN 150 és DN 200 mm méretben
  • Duplafalú PE, R2 típusú cső
  • SN8-as csőcsatlakozó tömítőgyűrűkkel
  • 25 méteres tekercsben
  • kis ívű hajlítás lehetséges
  • idomok nem szükségesek
  • magas vegyi ellenálló képesség
  • SLW 60 / HGW 60 terhelési osztályra
Átmérő (mm)Rendelési szám
25 m-es tekercsDN 150DI = 147DO = 17355151150
DN 200DI = 197DO = 23355151200

AquaDock csatlakozó rendszer

  • A DN 150 AquaFlex cső csatlakoztatása az AquaPipe gerincvezetékhez (300-600 mm átmérő esetében)
  • PE-HD anyag
  • gyűrű merevség SN 8 a DIN EN ISO 9969 szerint
  • 90 fokos csatlakozás
  • új építéshez és utólagos csatlakoztatáshoz is alkalmas
  • egyszerű szerszámokkal elvégezhető a szerelés

Nyeregidom

  • DN 150 és DN 200 mm méretű csövek csatlakoztatása
  • DN 300 - DN 800 gerincvezetékre
Átmérő (mm), műszaki adatokRendelési szám
AquaDockDN 300/150; 90º556.73.301
DN 350/150; 90º556.73.351
DN 400/150; 90º556.73.401
DN 500/150; 90º556.73.501
DN 600/150; 90º556.73.601
NyeregidomDN 300/KG DN 200 - AquaPipe/AquaFlex558.72.300
DN 400/KG DN 200 - AquaPipe/AquaFlex558.72.400
DN 500/KG DN 200 - AquaPipe/AquaFlex558.72.500
DN 600/KG DN 200 - AquaPipe/AquaFlex558.72.600
DN 800/KG DN 150 - AquaPipe/AquaFlex558.71.800
DN 800/KG DN 200 - AquaPipe/AquaFlex558.72.800


RailPipe vasúti szivárgó rendszer (SN 16)

RailPipe szivárgó rendszer vasúti felhasználásra

A RailPipe rendszer, amely vízelvezető csőből és öblítő- és ellenőrző aknából áll, az első olyan strukturált falú csőrendszer, amely megfelel a Deutsche Bahn AG és a Német Szövetségi Vasúti Hatóság (Eisenbahn-Bundesamt, EBA) összes szabványának és követelményének, ezért az útalap és a pálya minden nyomástartományához használható.

Alkalmazás:
Különösen vágányok vizének elvezetéséhez (minden nyomástartományhoz) vagy extrém követelményeket támasztó alkalmazásokhoz javasoljuk.

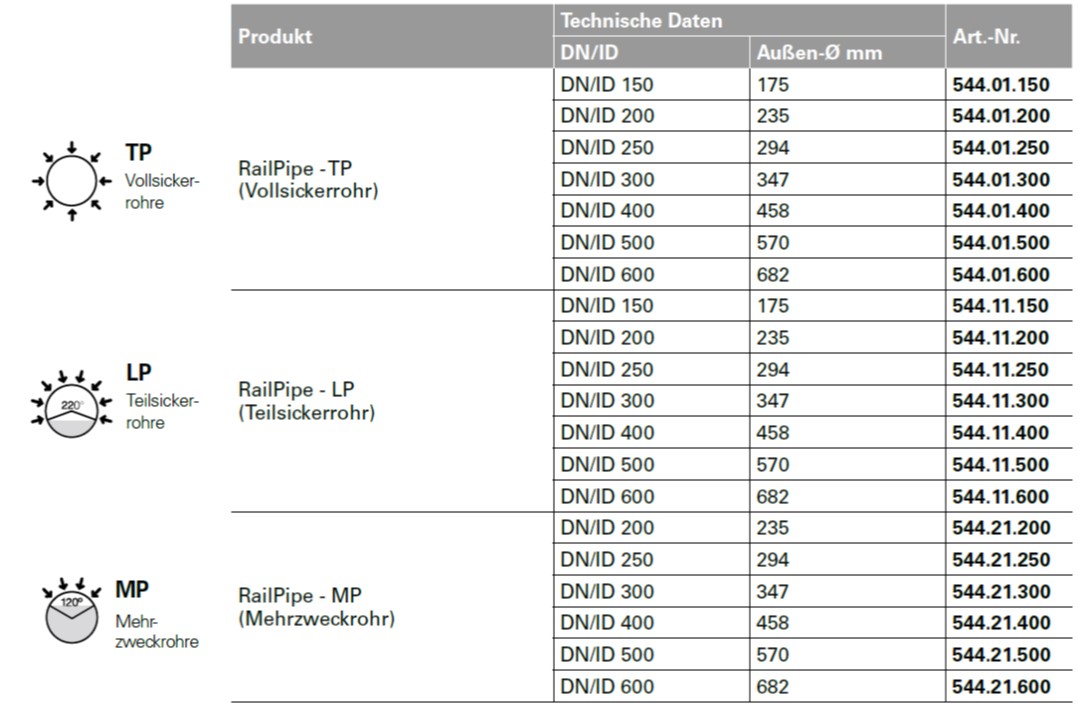

PerforációÁtmérő (mm)Rendelési szám
LP - felső 2/3DN 150544.01.150
DN 200544.01.200
DN 250544.01.250
DN 300544.01.300
DN 400544.01.400
DN 500544.01.500
DN 600544.01.600
TP - körbenDN 150544.11.150
DN 200544.11.200
DN 250544.11.250
DN 300544.11.300
DN 400544.11.400
DN 500544.11.500
DN 600544.11.600
MP - felső 1/3DN 200544.21.200
DN 250544.21.250
DN 300544.21.300
DN 400544.21.400
DN 500544.21.500
DN 600544.21.600

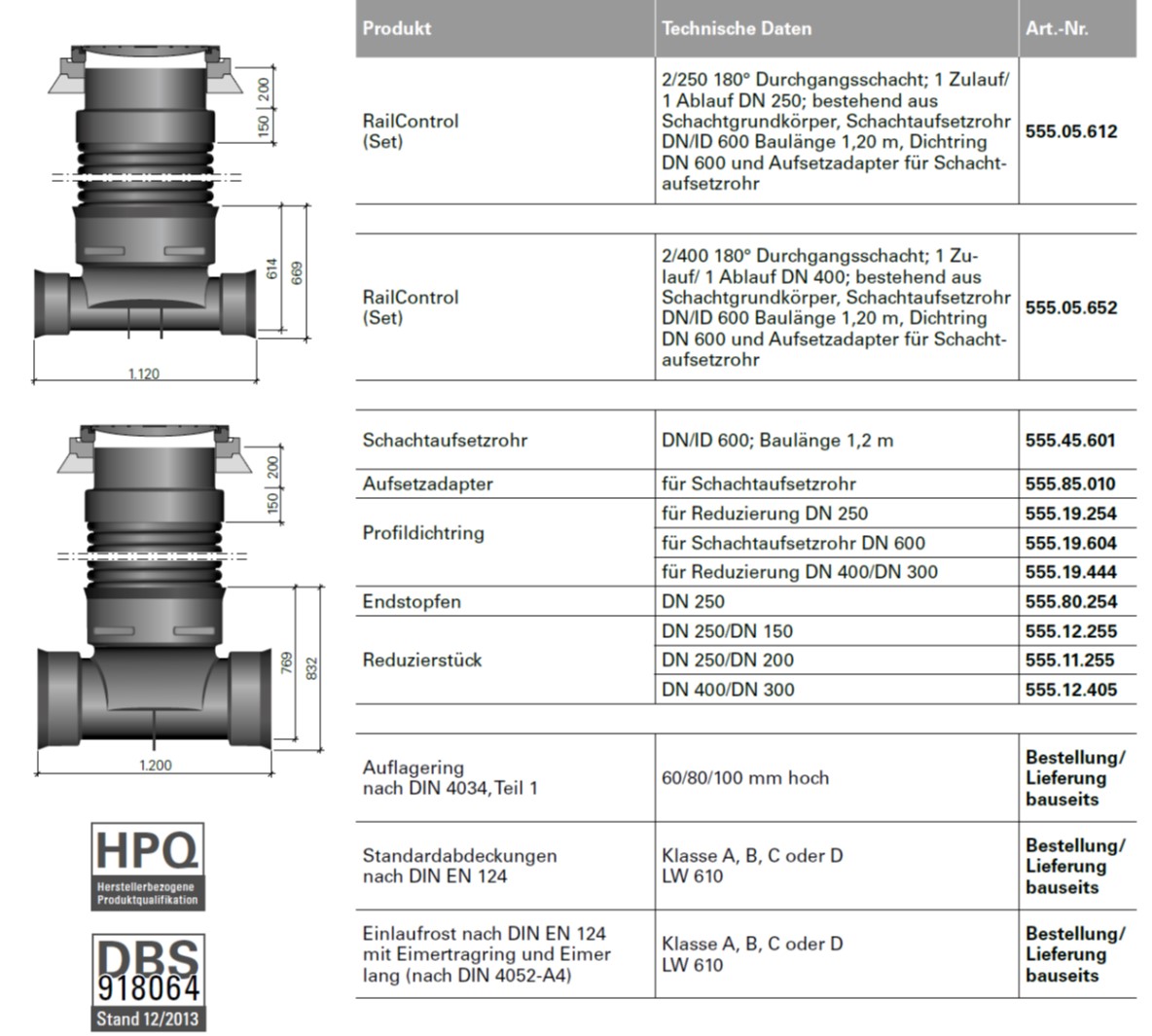

Műszaki információRendelési szám
RailControl 2/250 (szett)180°-os átfolyó akna;
1 befolyás / 1 kifolyás DN 250;
aknafenék;
magasító cső DN 600; 1,20 m hosszú;
tömítőgyűrű DN 600 és BARD gyűrű
55505612
RailControl 3/250 (szett)3/250 190°-os akna;
1 befolyás / 1 kifolyás DN 250;
aknafenék;
magasító cső DN 600; 1,20 m hosszú;
tömítőgyűrű DN 600 és BARD gyűrű
55505613
RailControl 2/400 (szett)180°-os átfolyó akna;
1 befolyás / 1 kifolyás DN 400;
aknafenék; magasító cső DN 600; 1,20 m hosszú;
tömítőgyűrű DN 600 és BARD gyűrű
55505652

RailPipe szivárgó rendszer vasúti felhasználásra

A RailPipe rendszer, amely vízelvezető csőből és öblítő- és ellenőrző aknából áll, az első olyan strukturált falú csőrendszer, amely megfelel a Deutsche Bahn AG és a Német Szövetségi Vasúti Hatóság (Eisenbahn-Bundesamt, EBA) összes szabványának és követelményének, ezért az útalap és a pálya minden nyomástartományához használható.

Alkalmazás:
Különösen vágányok vizének elvezetéséhez (minden nyomástartományhoz) vagy extrém követelményeket támasztó alkalmazásokhoz javasoljuk.

PerforációÁtmérő (mm)Rendelési szám
LP - felső 2/3DN 150544.01.150
DN 200544.01.200
DN 250544.01.250
DN 300544.01.300
DN 400544.01.400
DN 500544.01.500
DN 600544.01.600
TP - körbenDN 150544.11.150
DN 200544.11.200
DN 250544.11.250
DN 300544.11.300
DN 400544.11.400
DN 500544.11.500
DN 600544.11.600
MP - felső 1/3DN 200544.21.200
DN 250544.21.250
DN 300544.21.300
DN 400544.21.400
DN 500544.21.500
DN 600544.21.600

Műszaki információRendelési szám
RailControl 2/250 (szett)180°-os átfolyó akna;
1 befolyás / 1 kifolyás DN 250;
aknafenék;
magasító cső DN 600; 1,20 m hosszú;
tömítőgyűrű DN 600 és BARD gyűrű
55505612
RailControl 3/250 (szett)3/250 190°-os akna;
1 befolyás / 1 kifolyás DN 250;
aknafenék;
magasító cső DN 600; 1,20 m hosszú;
tömítőgyűrű DN 600 és BARD gyűrű
55505613
RailControl 2/400 (szett)180°-os átfolyó akna;
1 befolyás / 1 kifolyás DN 400;
aknafenék; magasító cső DN 600; 1,20 m hosszú;
tömítőgyűrű DN 600 és BARD gyűrű
55505652
