Rácsos folyókák F900 terhelésre
ACO PowerDrain

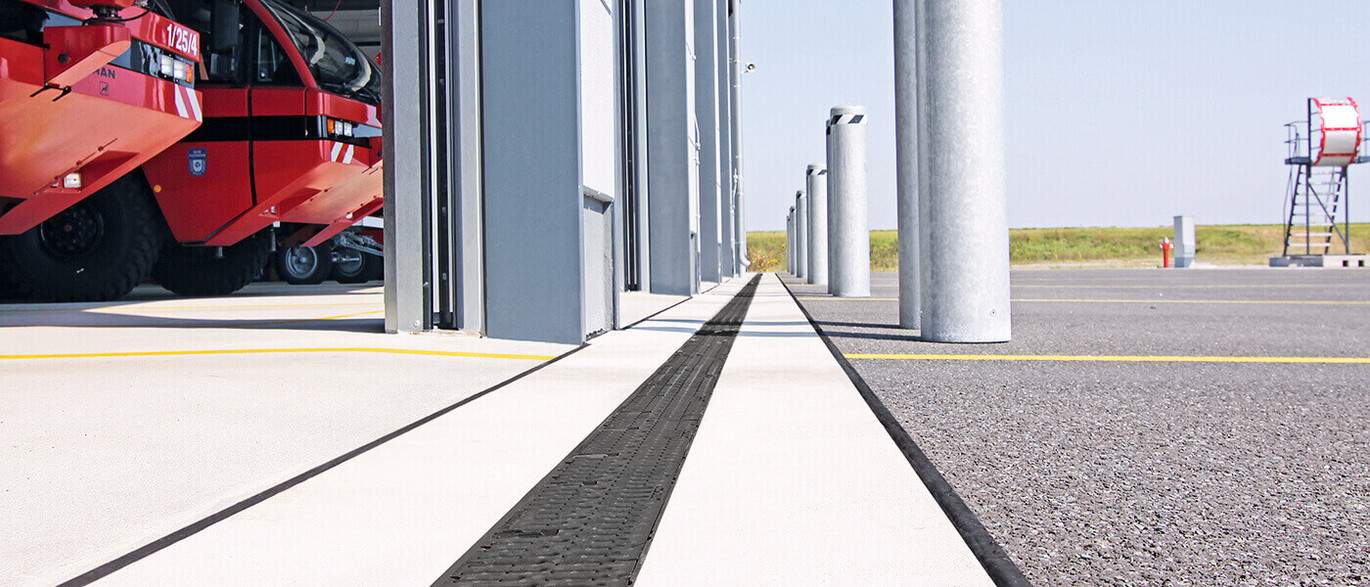

ACO Powerdrain header

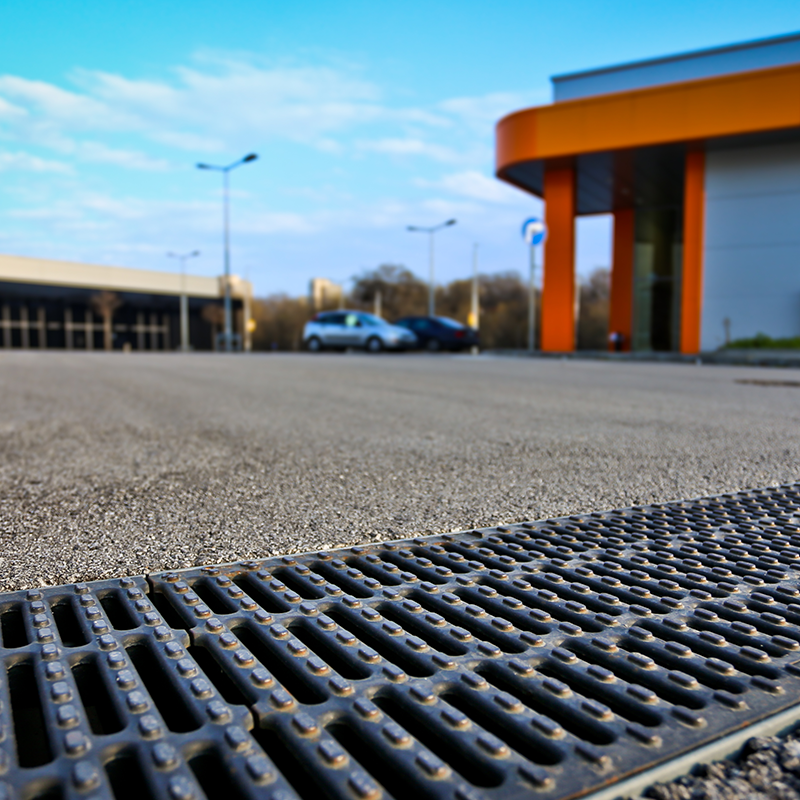

A legnagyobb terhelési osztálynak kitehető rácsos folyóka család az ACO PowerDrain. AZ F900 terhelést az öntöttvas élvédelmű erősített testű folyóka, valamint az extra terhelhetőséget garantáló rácsok garantálják. Több rácsfajtából választhatunk a terhelési osztálytól és egyéb projektigényeknek megfelelően.

- PowerLock rácsok: F900 dinamikus terhelés esetén alkalmazott rácsok a rácsrögzítő szerelvény miatt. A rácsok fél méterenként négy ponton kerülnek rögzítésre a speciális PowerLock típusú rögzítő szerelvénnyel.

- DrainLock rácsok: D400 - E600 terhelési osztály esetén alkalmazott rácsok. A rácsok fél méterenként két ponton kerülnek rögzítésre a speciális DrainLock típusú rögzítő szerelvénnyel.

Az ACO MUFLE műanyag folyókacsaládnak is vannak F900 terhelésre alkalmas rendszerei.

- MUFLE WING G

- MUFLE WING

- MUFLE ACE

RÉSZLETEK

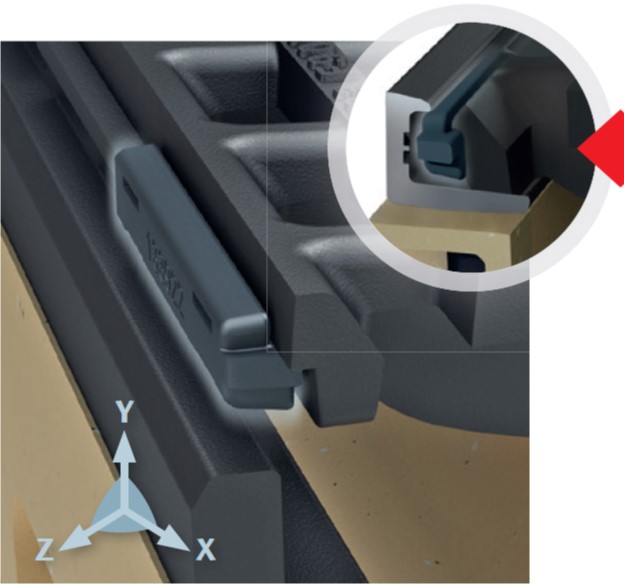

Rácsrögzítés

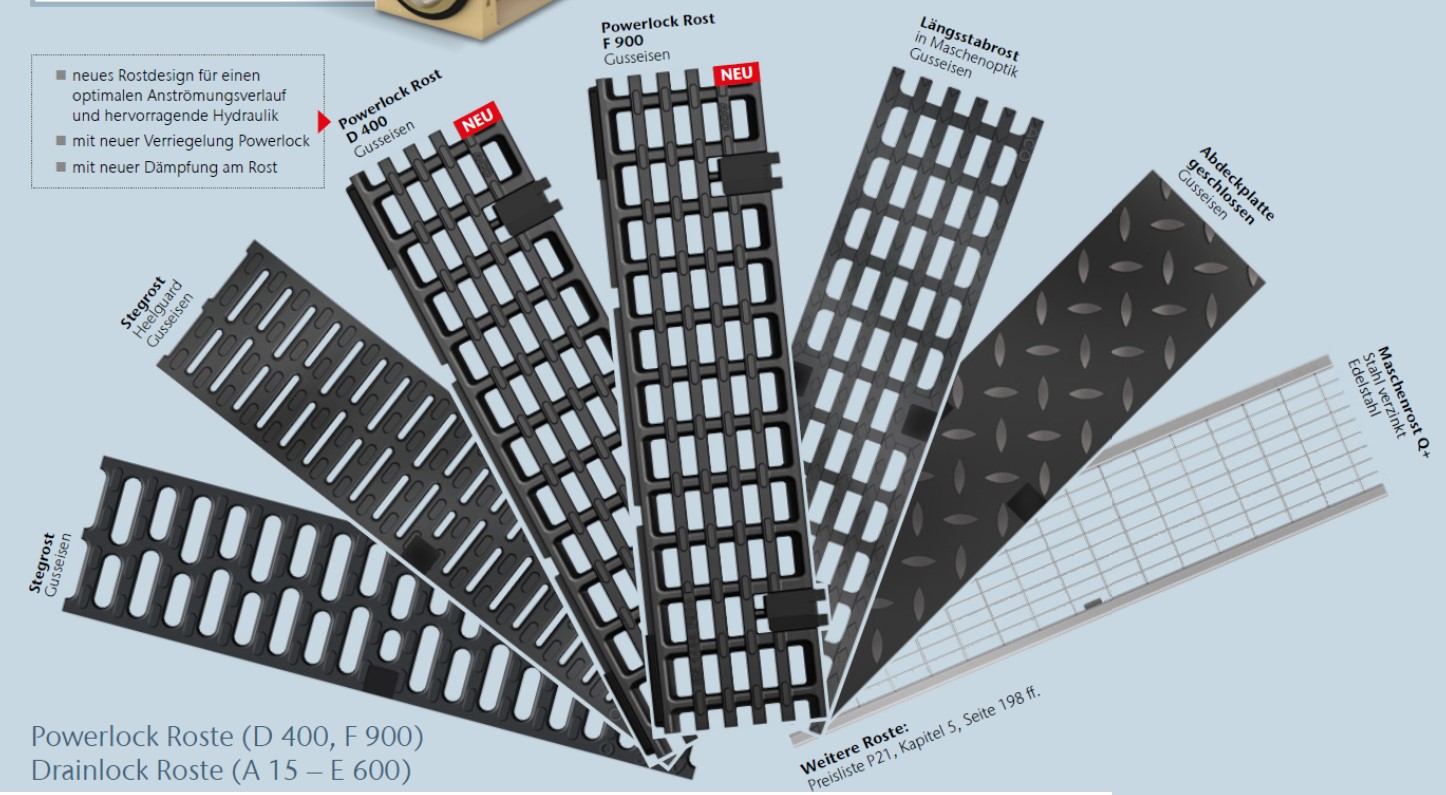

Powerdrain Rácsok
PowerLock és DrainLock
ACO PowerDrain Sealin termék katalógus pdf
ACO PowerDrain SK termék katalógus pdf.
ACO PowerDrain Classic termék katalógus pdf.
Megnevezéspdfdwg
Powerdrain V100G 1,0m 0.0.2 elempdfdwg
Powerdrain V100G 1,0m 5.0.2 elempdfdwg
Powerdrain V100G 1,0m 10.0.2 elempdfdwg
Powerdrain V100G 1,0m 20.0.2 elempdfdwg
Powerdrain V100G 1,0m 0.0 elempdfdwg
Powerdrain V100G 1,0m 5.0 elempdfdwg
Powerdrain V100G 1,0m 10.0 elempdfdwg
Powerdrain V100G 1,0m 20.0 elempdfdwg
Powerdrain V100G bekötőakna rövidpdfdwg
Powerdrain V100G bekötőakna hosszúpdfdwg
ACO PowerDrain V175 1,0m folyóka, kivezetésselpdfdwg
ACO S100K 1,0m folyóka, kivezetésselpdfdwg
ACO S200K 1,0m folyókapdfdwg
ACO S100K 1,0m alacsony folyókapdfdwg
ACO S100K bekötő akna 0,5mpdfdwg
ACO S100K 0,5m folyókapdfdwg
ACO S150K 1,0m folyóka, kivezetésselpdfdwg
ACO S150K bekötő akna 0,5mpdfdwg
ACO S150K 1,0m folyóka, kivezetésselpdfdwg

Rendszerek áttekintése

V100G Sealin folyóka testek és rácsok

TípusBeép.hossz
(cm)		Beép.szél.
(cm)		Beép.magasság
elején (cm)		Beép.magasság
végén (cm)		kg/dböv.élv.
0.010015,315,515,524,6132930
0.0.210015,316,016,025,6132934
0.15015,315,515,512,6132932
0.25015,316,016,013,2132933
110015,315,516,024,9132901
210015,316,016,525,3132902
310015,316,517,025,7132903
410015,317,017,526,2132904
510015,317,518,026,7132905
5.010015,318,018,026,8132940
5.0.210015,318,518,528,1132944
5.15015,318,018,013,8132942
5.25015,318,518,514,7132943
610015,318,018,527,1132906
710015,318,519,027,6132907
810015,319,019,528,0132908
910015,319,520,028,5132909
1010015,320,020,529,0132910
10.010015,320,520,529,2132950
10.0.210015,321,021,030,6132954
10.15015,320,520,515,1132952
10.25015,321,021,016,1132953
20.010015,325,525,533,9132970
20.0.210015,326,026,035,8132974
20.15015,325,525,517,6132972
20.25015,326,026,019,0132973
Lejtős elem 10-205015,325,525,517,4132975
Bekötőakna 0. DN1005015,346,046,033,3132991
Bekötőakna 5. DN1005015,361,061,045,2132992
Bekötőakna 10. DN1005015,346,046,032,3132993
Bekötőakna 20. DN1005015,361,061,044,2132994
Homloklap 0-201,7132985
Csőcsatl.homlok DN100 0.01,6132946
Csőcsatl.homlok DN100 5.02,0132949
Csőcsatl.homlok DN100 10.02,3132948
Csőcsatl.homlok DN100 20.03,1132949
Folyásirány váltó 0.01,5132956
Folyásirány váltó 5.01,6132957
Folyásirány váltó 10.01,7132958
Folyásirány váltó 20.02,0132959
Öntöttvas bordásrács D400 terhelésre, Drainlock rácsrögzítéssel, 0,5m3,823408
Öntöttvas hosszbordásrács D400 terhelésre, Powerlock rácsrögzítéssel, 0,5m5,4133926
Öntöttvas hosszbordásrács E600 terhelésre, Drainlock rácsrögzítéssel, 0,5m5,3132866
Öntöttvas bordásrács E600 terhelésre, Drainlock rácsrögzítéssel, 0,5m5,0132865
Öntöttvas zártfedél E600 terhelésre, Drainlock rácsrögzítéssel, 0,5m5,3132867
Öntöttvas hosszbordásrács F900 terhelésre, Powerlock rácsrögzítéssel, 0,5m5,4153620

Rendszerek áttekintése

V150G Sealin folyóka testek és rácsok

TípusBeép.hossz
(cm)		Beép.szél.
(cm)		Beép.magasság
elején (cm)		Beép.magasság
végén (cm)		kg/dböv.élv.
0.010020,320,521,035,9152230
0.0.210020,321,521,538,0152234
0.15020,320,520,518,2152231
0.25020,321,521,519,2152232
110020,320,521,036,3152201
210020,321,021,536,8152202
310020,321,522,037,4152203
410020,322,022,537,9152204
510020,322,523,038,5152205
5.010020,323,023,038,6152240
5.0.210020,324,024,040,8152244
5.15020,323,023,019,6152241
5.25020,324,024,020,8152242
610020,323,023,539,0152206
710020,323,524,039,5152207
810020,324,024,540,1152208
910020,324,525,040,6152209
1010020,325,025,541,2152210
10.010020,325,525,541,4152250
10.0.210020,326,526,543,6152254
10.15020,325,525,521,0152251
10.25020,326,526,522,3152252
20.010020,330,530,546,9152270
20.0.210020,331,531,549,2152274
20.15020,330,530,523,9152271
20.25020,331,531,525,2152272
Bekötőakna 0. DN1505020,366,066,062,0152291
Bekötőakna 5. DN1505020,366,066,061,5152292
Bekötőakna 10. DN1505020,366,066,061,1152293
Bekötőakna 20. DN1505020,366,066,060,1152294
Homloklap 0-204,0152285
Csőcsatl.homlok DN150 0.2,4152246
Csőcsatl.homlok DN150 5.2,9152249
Csőcsatl.homlok DN150 10.3,4152248
Csőcsatl.homlok DN150 20.3,9152249
Folyásirány váltó 0.02,5152256
Folyásirány váltó 5.02,6152257
Folyásirány váltó 10.02,7152258
Folyásirány váltó 20.03,1152259
T, és sarokcsatlakozó 0.02,3152266
T, és sarokcsatlakozó 5.02,5152267
T, és sarokcsatlakozó 10.02,6152268
T, és sarokcsatlakozó 20.03,2152269
Öntöttvas bordásrács D400 terhelésre, Drainlock rácsrögzítéssel, 0,5m6,423164
Öntöttvas hosszbordásrács D400 terhelésre, Powerlock rácsrögzítéssel, 0,5m8,4133927
Öntöttvas hosszbordásrács E600 terhelésre, Drainlock rácsrögzítéssel, 0,5m8,2133662
Öntöttvas bordásrács E600 terhelésre, Drainlock rácsrögzítéssel, 0,5m7,8133660
Öntöttvas zártfedél E600 terhelésre, Drainlock rácsrögzítéssel, 0,5m9,0133664
Öntöttvas hosszbordásrács F900 terhelésre, Powerlock rácsrögzítéssel, 0,5m8,4153621

Rendszerek áttekintése

V200 Sealin folyóka testek és rácsok

TípusBeép.hossz
(cm)		Beép.szél.
(cm)		Beép.magasság
elején (cm)		Beép.magasság
végén (cm)		kg/dböv.élv.
0.010025,325,525,547,4152430
0.0.210025,326,526,549,6152434
0.15025,325,525,524,3152431
0.25025,326,526,524,3152432
110025,325,526,047,8152401
210025,326,026,548,4152402
310025,326,527,049,0152403
410025,327,027,549,6152404
510025,327,528,050,2152405
5.010025,328,028,050,4152440
5.0.210025,329,029,052,7152444
5.15025,328,028,025,8152441
5.25025,329,029,025,8152442
610025,328,028,550,8152406
710025,328,529,051,4152407
810025,329,029,552,0152408
910025,329,530,052,6152409
1010025,330,030,553,2152410
10.010025,330,530,553,3152450
10.0.210025,331,531,555,8152454
10.15025,330,530,527,4152451
10.25025,331,531,527,4152452
20.010025,335,535,559,2152470
20.0.210025,336,536,562,0152474
20.15025,335,535,530,5152471
20.25025,336,536,530,4152472
Bekötőakna DN150/200 0.5025,371,071,067,5152491
Bekötőakna DN150/200 5.5025,371,071,066,9152492
Bekötőakna DN150/200 10.5025,371,071,066,3152493
Bekötőakna DN150/200 20.5025,371,071,064,9152494
Homloklap 0-205,5152485
Csőcsatl.homlok DN150 0.4,2152446
Csőcsatl.homlok DN150 5.4,8152447
Csőcsatl.homlok DN150 10.5,4152448
Csőcsatl.homlok DN150 20.6,7152449
Folyásirány váltó 0.03,4152456
Folyásirány váltó 5.03,5152457
Folyásirány váltó 10.03,7152458
Folyásirány váltó 20.04,0152459
T, és sarok adapter 0.03,5152466
T, és sarok adapter 5.03,7152467
T, és sarok adapter 10.03,9152468
T, és sarok adapter 20.04,3152469
Öntöttvas bordásrács D400 terhelésre, Drainlock rácsrögzítéssel, 0,5m9,823224
Öntöttvas hosszbordásrács D400 terhelésre, Powerlock rácsrögzítéssel, 0,5m14,0133928
Öntöttvas hosszbordásrács E600 terhelésre, Drainlock rácsrögzítéssel, 0,5m11,7133668
Öntöttvas bordásrács E600 terhelésre, Drainlock rácsrögzítéssel, 0,5m10,7133666
Öntöttvas zártfedél E600 terhelésre, Drainlock rácsrögzítéssel, 0,5m12,6133670
Öntöttvas hosszbordásrács F900 terhelésre, Powerlock rácsrögzítéssel, 0,5m14,0153622
