ACO Modular 20 és ACO Modular 8 - a két résfolyóka

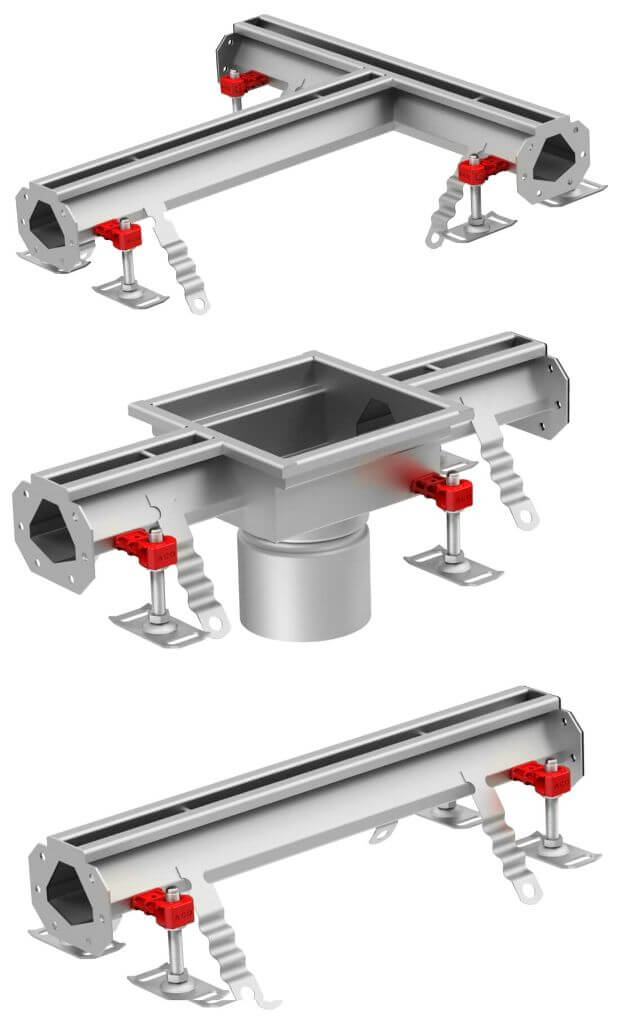

ACO Modular 20 résfolyókák rozsdamentes acélból

Az ACO Modular résfolyókák az MSZ EN 1253 és az MSZ EN 1433 alapján vannak minősítve.

Termékeink rendelkeznek Nébih higiéniai minősítéssel is, mely Magyarországon a magas minőség garanciája.

A "V" alapkú fenékprofil növeli a vízszállító kapacitást és az öntisztulási képességet.

A Modular 20 típus résszélessége 20mm, míg a Modular 8 típusnál 8mm. A résfolyókát darabos szennyeződéstől mentes szennyvíz elvezetésére ajánljuk. A Modular 20 résfolyóka tipikus felhasználási területe az élelmiszeripar, míg a szűkített résszélességű Modular 8 típus teraszok, fürdők és wellnes létesítmények vizének tud esztétikus vízelvezetést biztosítani. A rendszer előregyártott elemei között megtalálhatóak egyenes-, sarok- és "T" folyókaelemek is. Az egyenes folyókaelemek lehetnek saját lejtéses vagy lejtés nélküli elemek, míg a vízkivételi csőcsonkkal rendelkező elemek lejtés nélkül készülnek. Függőleges vízkivételi csőcsonkos elem alkalmazásakor lehetőségünk van higiénikus kialakítású padlóösszefolyó alsórésszel kombinálni a folyókát, így szakasz alatti szigeteléshez csatlakoztatható a rendszer.

A folyóka tisztítónyílása csúszásmentes nagykonyhai vagy akár targonca teherbírású ráccsal is ellátható. Teraszokra és fürdőkbe jellemzően a környező burkolathoz illeszkedő burkolható fedél biztosít diszkrét megjelenést.

A folyókatípusból egyedi gyártású, akár csempeperemes vagy íves kialakítású folyóka is készíthető. Kérje az ACO műszaki részlegének segítségét.

Megtekintés 3d-ben

ACO Modular 20 résfolyóka rozsdamentes acélból

Hagyományos peremmel

Tovább a termékekhez

ACO rozsdamentes acél padlóösszfolyó rácsok

168x168mm-es rácsok

218x218mm-es rácsok

Szintező gallérral
Ragasztó szigetelőgallérral
Szorító szigetelőgallérral

Tovább a termékekhez

ACO tartozékok, szennyfogó kosarak, bűzzárak

Szennyfogó kosarak
Bűzzárak

Tovább a termékekhez

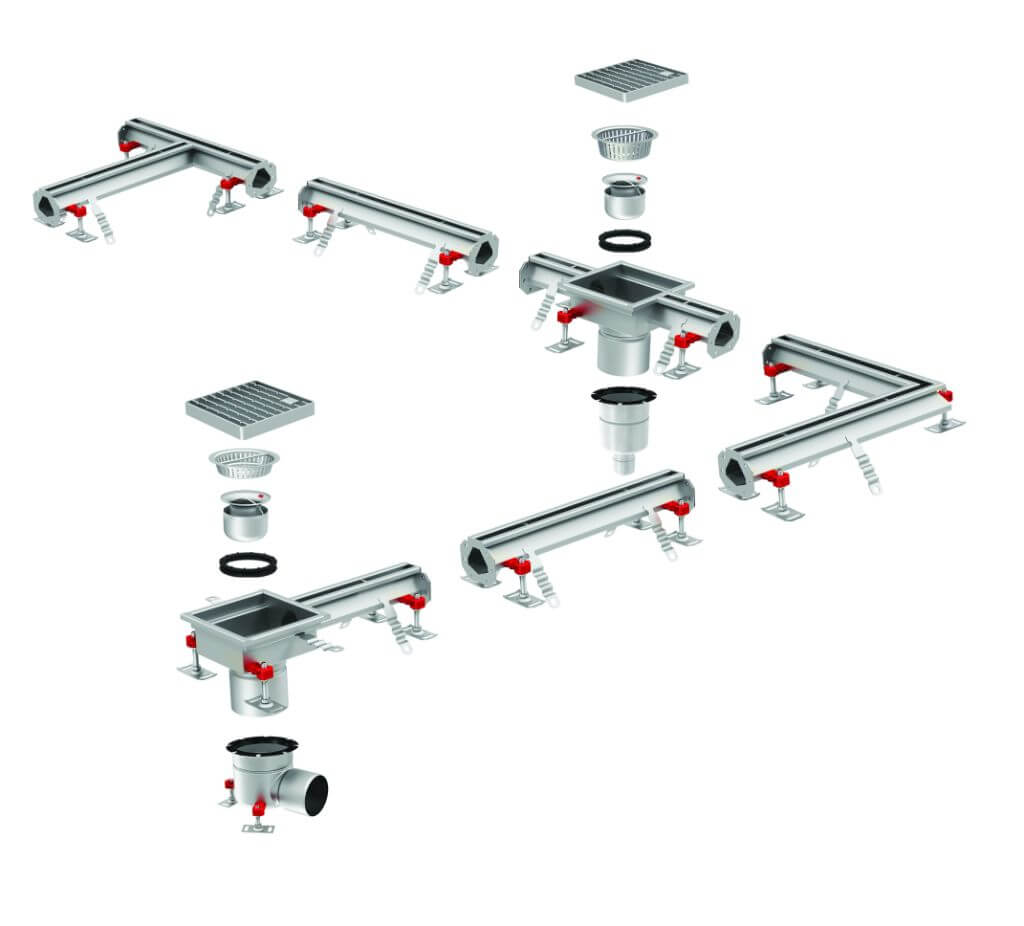

ACO Modular 8 résfolyóka rendszeráttekintés

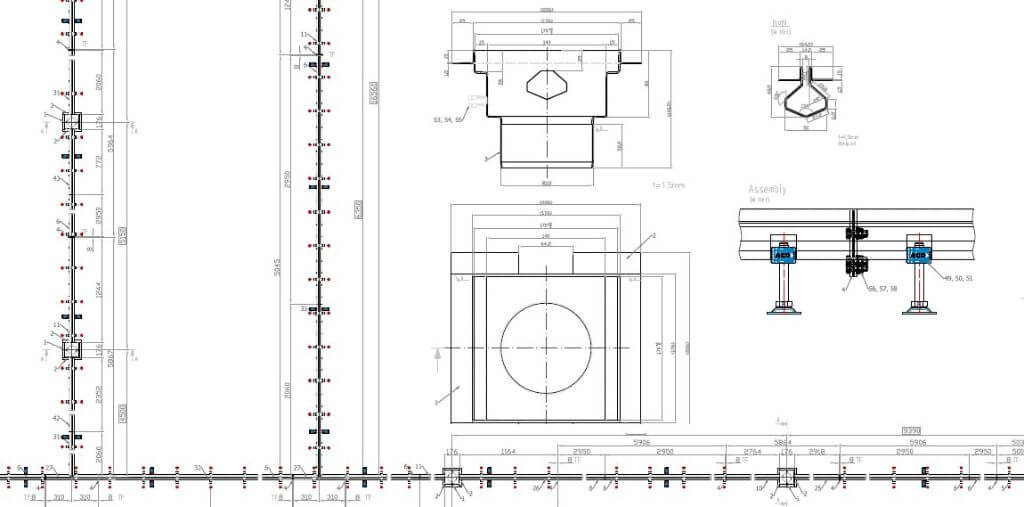

ACO Modular 8 résfolyóka gyártmányrajza egyedi típus esetén

A Modular 20 folyókarendszer előregyártott folyókaelemekből és padlóösszefolyó alsórészből áll. A folyóka hagyományos peremkialakítással készül, melyben alaptartozék a rugalmas gumikitöltés, hogy terhelés hatására se alakulhassanak ki rések a folyóka és a padlóburkolat között. A Modular 8 résfolyóka minden esetben egyedileg készül a helyszíni igényekhez kialakítva. Teraszok és fürdők esetében is jellemzően csempeperemes résfolyóka kerül beépítésre, hogy a burkolat alatti kenhető szigetelés összedolgozható legyen a folyókatesttel. A folyókaelemeket a csatlakozó gallérok összecsavarozásával lehet egymáshoz rögzíteni, melyhez tartozék a szigetelés, hogy vízzáró elemkapcsolatok jöhessenek létra. Az easyfix állítólábaknak köszönhetően egy hosszabb szakasz szintbeállítása is gyorsan elvégezhető. Az alapanyag 1.4301 minőségű rozsdamentes acél, de erősen savas vagy lúgos szennyvízelvezetési igény esetében 1.4404 minőségű saválló acélból is készülhet a folyóka.

A padlóösszefolyó alsórész lehet szintező, ragasztó szigetelő vagy szorító szigetelő galléros attól függően, hogy a rétegrendben van-e további vízszigetelő réteg, melyhez a a folyókát csatlakoztatni kell. A megfelelő termék kiválasztásához kérje az ACO műszaki részlegének a segítségét.

Saját fejlesztésű folyóka tervező programunknak köszönhetően akár fél órán belül elkészítjük az egyedi igényeinek megfelelő folyóka gyártmányrajzát. Keresse az ACO műszaki részlegét.

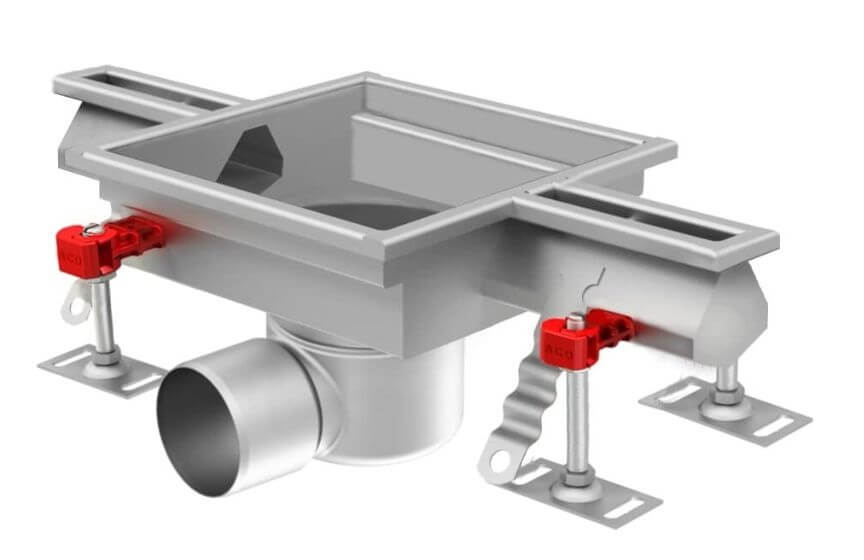

ACO Modular 20 rozsdamentes acél résfolyóka tisztítónyílás felhegesztett elsórésszel

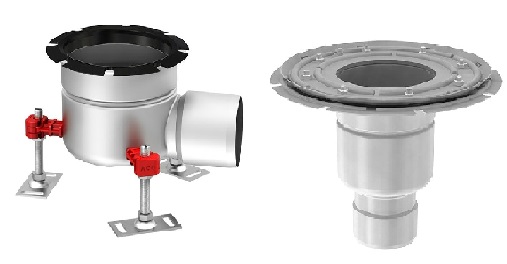

A padlóösszefolyó alsórész az EG150, az AG142, az AG157 vagy az AG218 padlóösszefolyó típusok egyike lehet. A szükséges típus függ a folyóka méretétől, az elvezetendő víz mennyiségétől vagy akár a rendelkezésre álló beépítési magasságtól is. Szintező, ragasztó szigetelő vagy szorító szigetelő galléros változatok közül választható ki a rétegrendhez megfelelő.

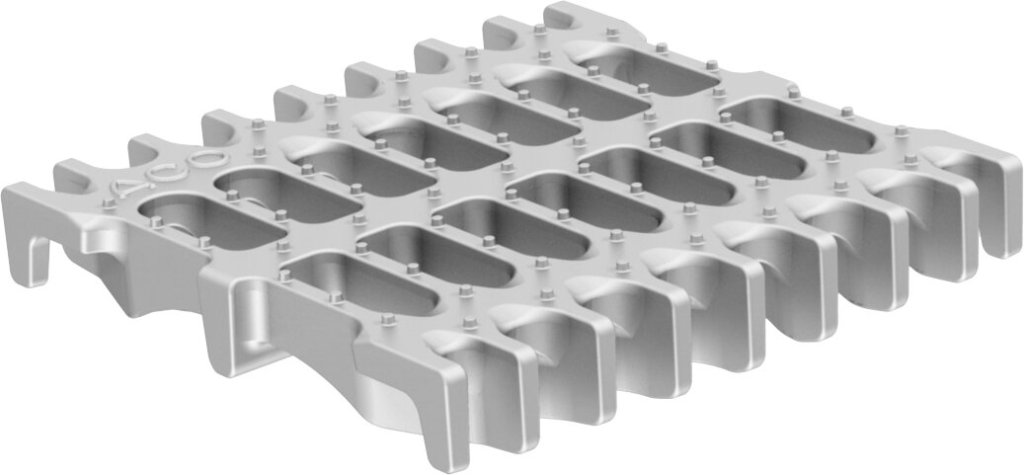

ACO higiénikus öntvény rács padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 416942, 416943, 416944

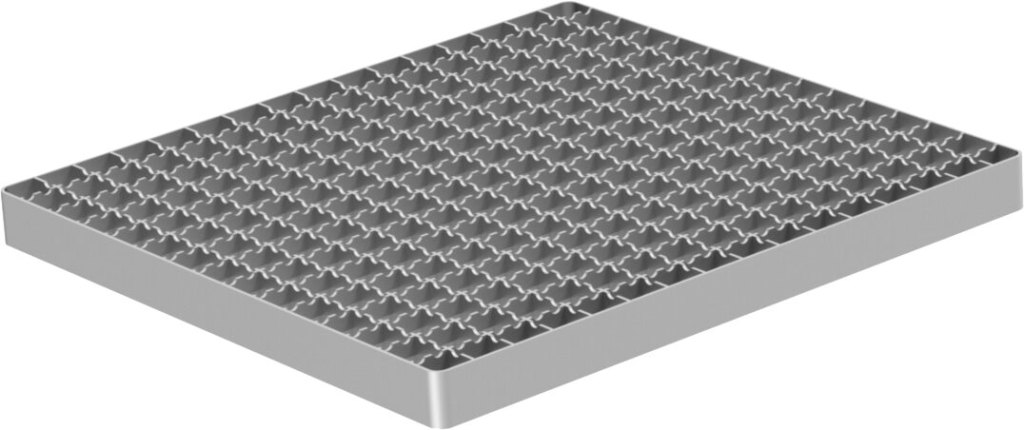

ACO csúszásmentes hálós rács padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 408090, 408190, 408095, 408195, 408034, 408134

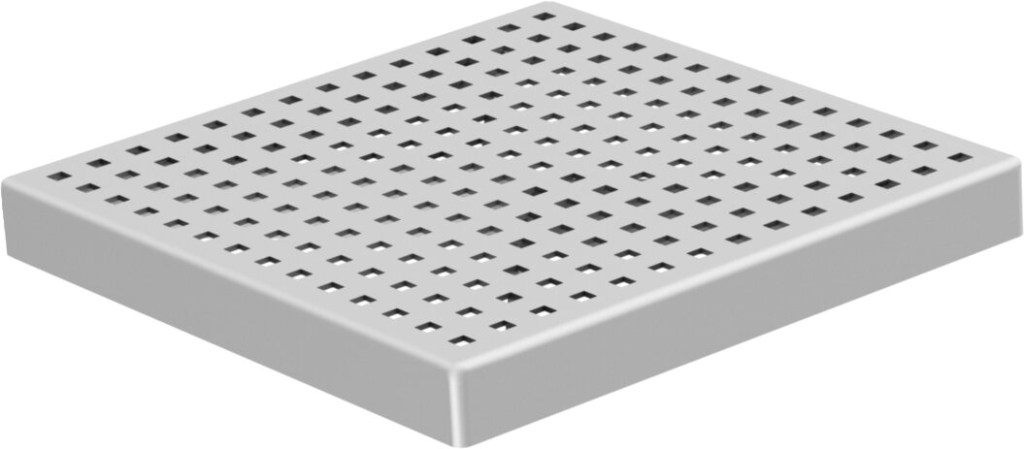

ACO Quadrato rács padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 408092, 408192, 408097, 408197, 408036, 408136

A résfolyókák tisztítónyílásait ráccsal kell lefedni. Ezek lehetnek rozsdamentes acél öntvény, létra, hálós, vagy perforált típusúak, illetve teraszok fürdők esetében Heelsafe vagy burkolható típusúak.

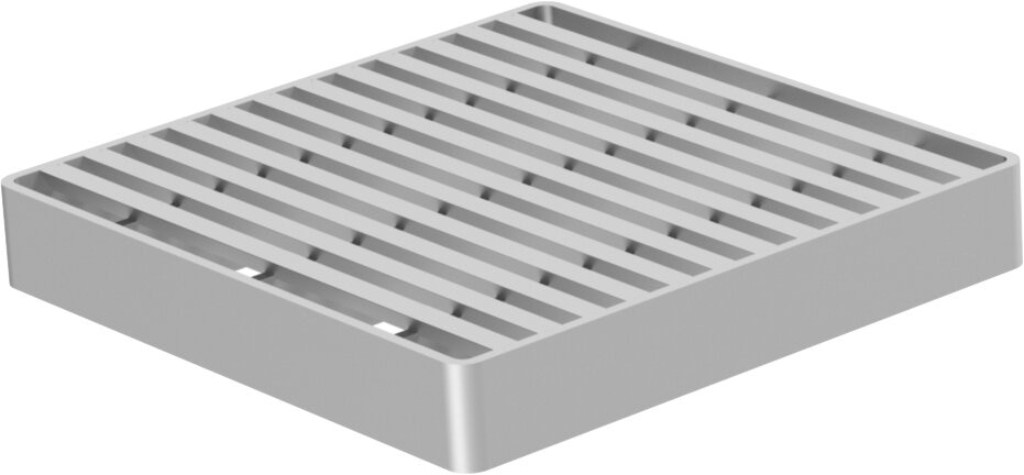

ACO Heelguard rács padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 408022, 408122, 408031, 408131, 408040, 408140

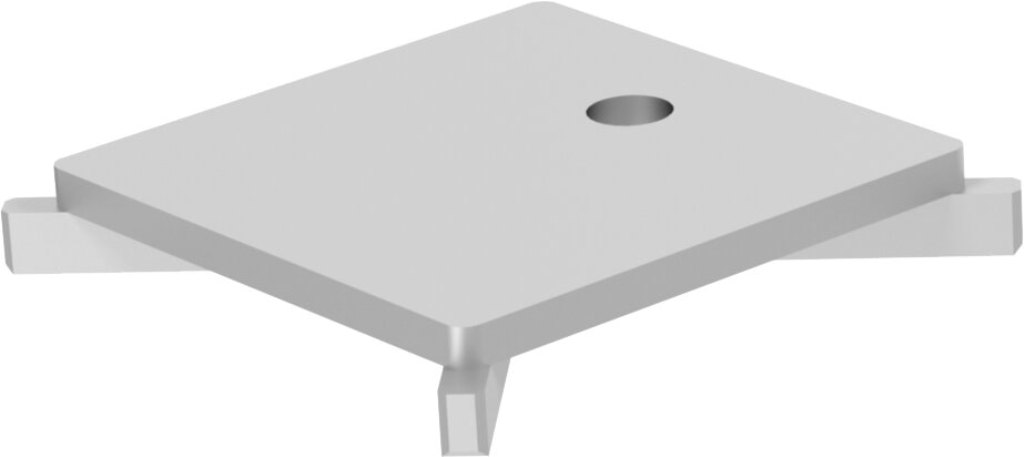

ACO higiénikus teli fedél padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 408021, 408121, 408030, 408130, 408039, 408139

Terhelési kategória	Teherbírás MSZ EN 1253 alapján	Leírás
	L15	Könnyű forgalmú területek: Kereskedelmi üzlethelyiségek és nyilvános területek
	R50	Forgalomnak kitett területek: Kereskedelmi üzlethelyiségek és gyárak
	M125	Forgalomnak kitett területek: Műhelyek, gyárak, parkolók
	N250	Nehézipari forgalmi területek targonca terhelésre: Élelmiszerfeldolgozó üzemek, vegyipar

Beépítési rajz rozsdamentes acél ACO összefolyóhoz - 1

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 2

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 3

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 4

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 5

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 6

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 9

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 10

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 11

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 12

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 13

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 14

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 15

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 16

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 17

Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 18

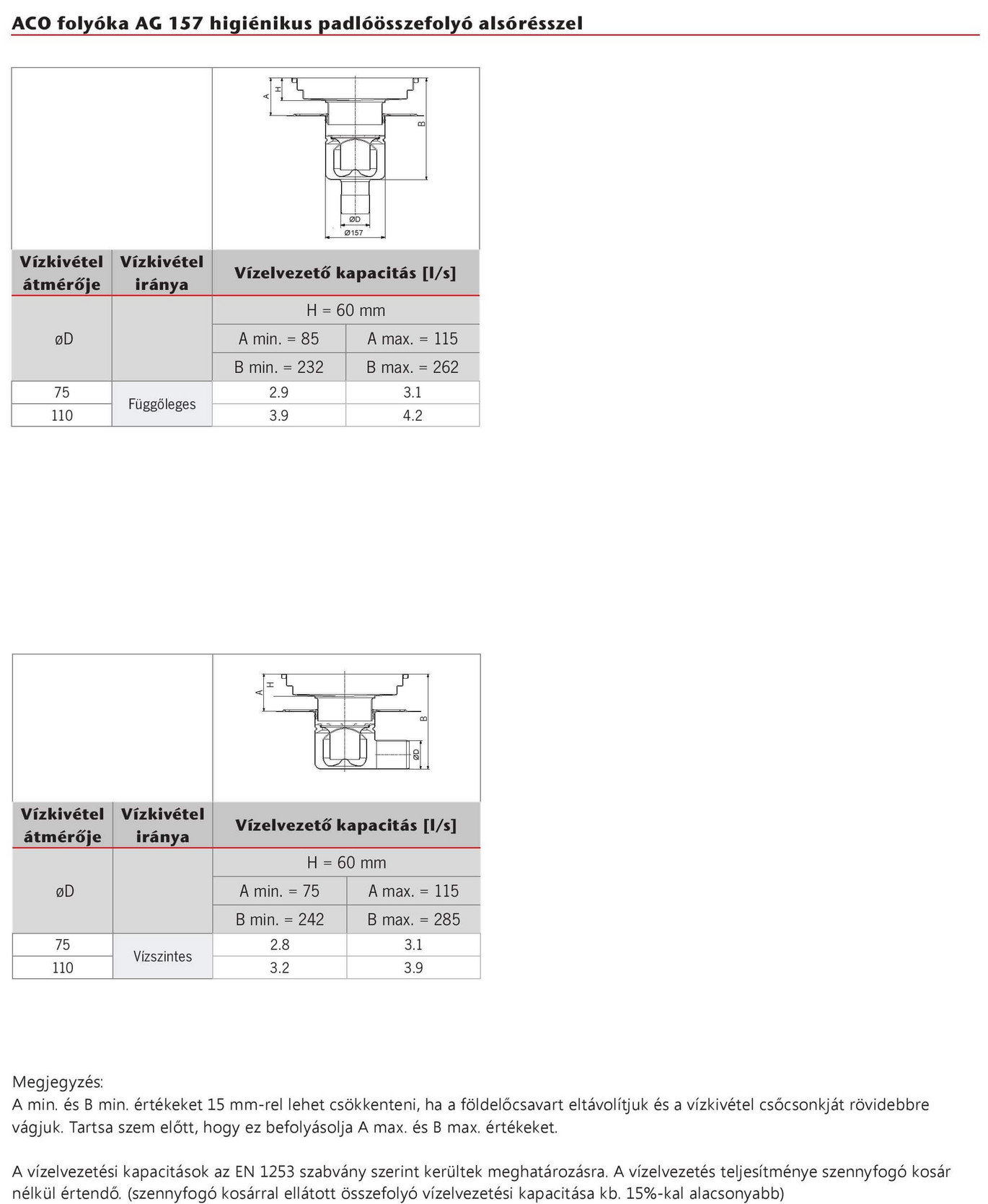

Vízelvezető kapacitás AG157 padlóösszefolyó alsórésszel

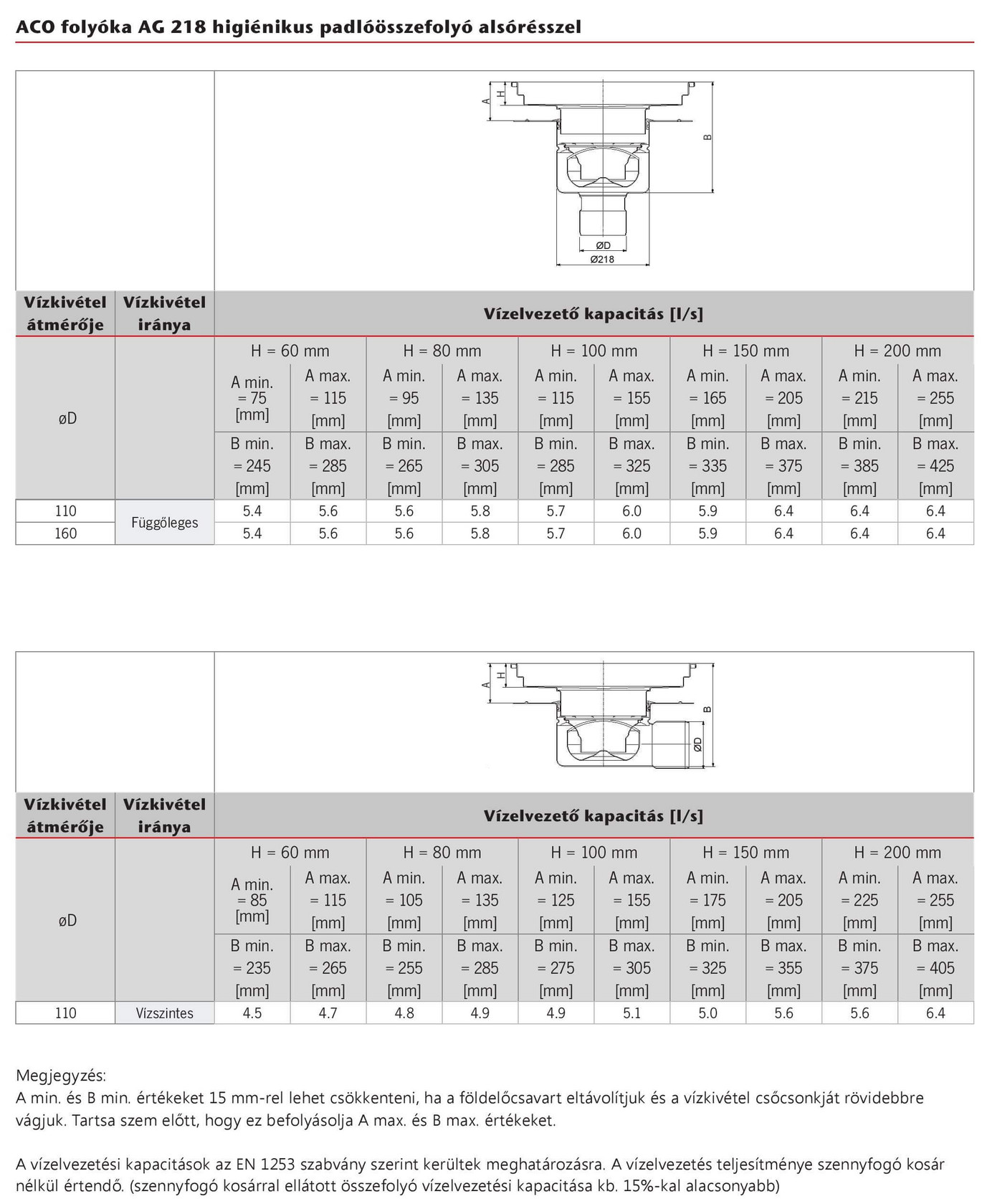

Vízelvezető kapacitás AG218 padlóösszefolyó alsórésszel

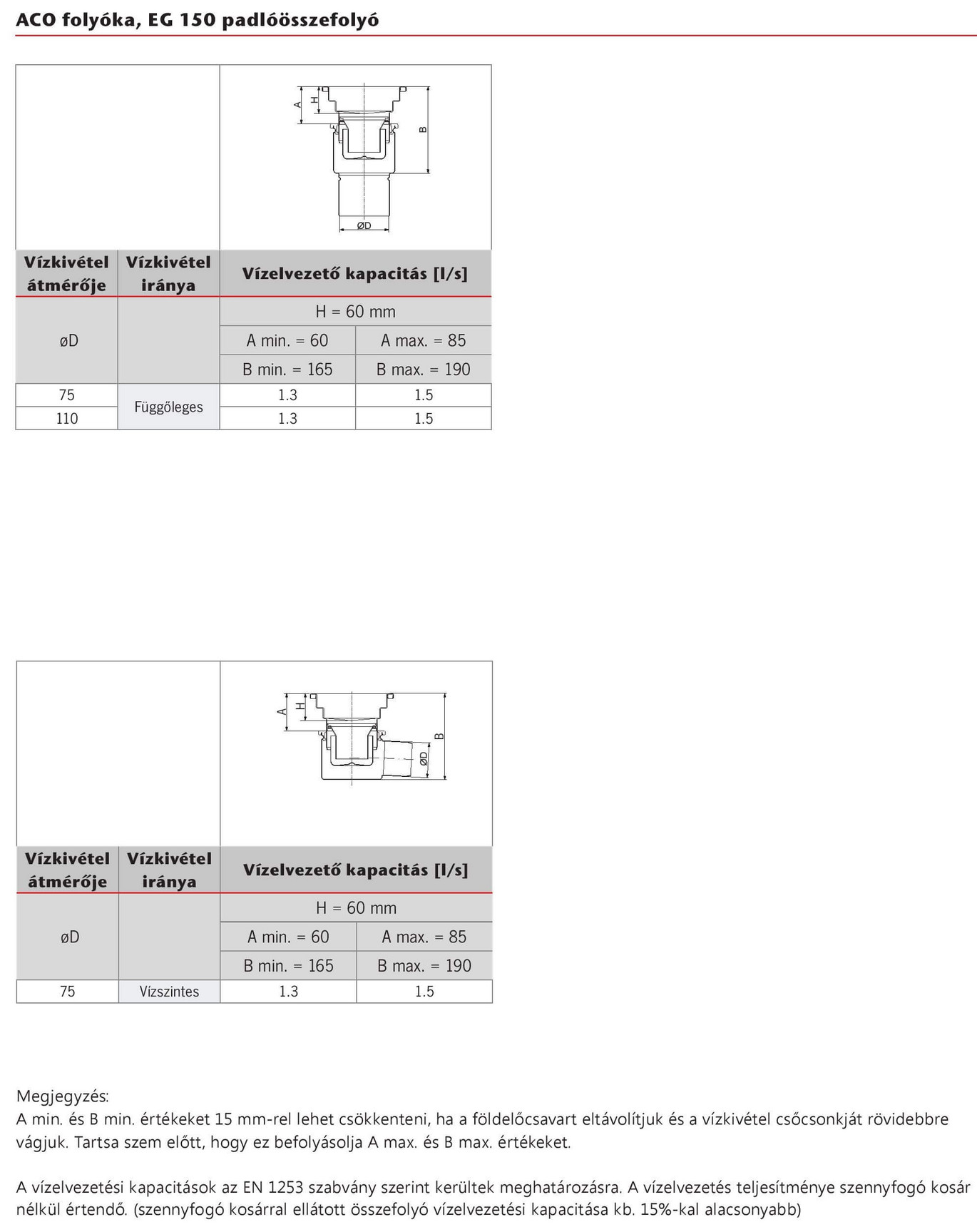

Vízelvezető kapacitás EG150 padlóösszefolyó alsórésszel

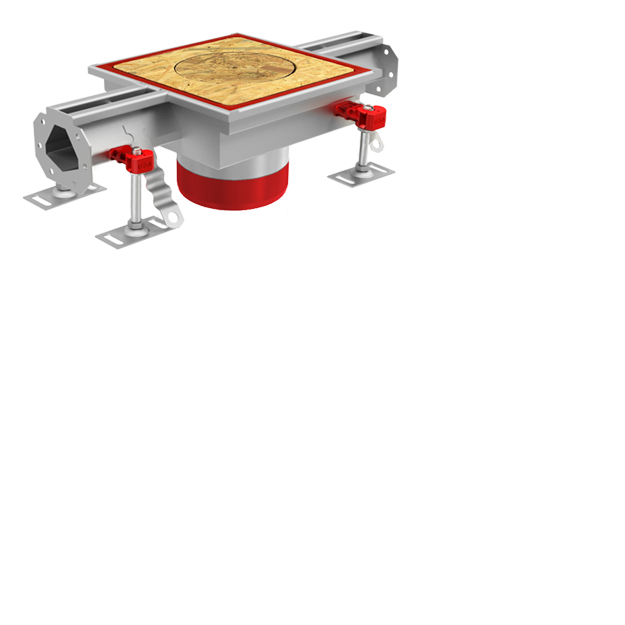

Jellemzők és előnyök:

Építési törmeléktől véd
Beépítés után nem kell takarítani
Építés közbeni sérülésektől véd
Minősítve az MSZ EN 12811-1 szerint
Környezetbartát és egyszerűen cserélhető

Rendelési információ

Standard termék esetén egy _C jelzést kell a rendelési szám végére írni (pl: 111111_C)
Egyedi termék esetében a leírásban kell jelezni

ACO tűzgátló készlet rozsdamentes acél összefolyókhoz

Az ACO tűzvédelmi egységcsomag megakadályozza a tűz és a mérgező füstgázok átterjedését épületszintek között a lefolyó rendszeren keresztül. Ezek a tűzvédelmi kiegészítők az ACO különböző típusú összefolyóiba helyezhetők el.

A tűzgátló rendszer az MSZ EN 1366-2 alapján került bevizsgálásra, a tűzgátlóság az MSZ EN 13501 alapján lett minősítve. Beépítése legalább 150 mm vastag födémben lehetséges.

A tűzgátló készlet tartalma:
