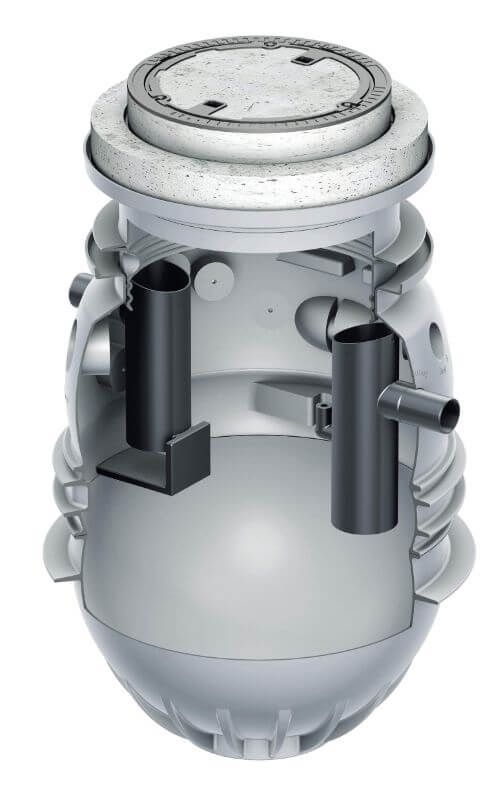

Lipumax P földbe telepíthető műanyag zsírleválasztók

Lipumax P-B alaptest műszaki rajzok - dxf

Lipumax P-B födém és tartozék műszaki rajzok - dxf

Lipumax P 3D modellek - igs

Lipumax P-B zsírleválasztó kiírási szövegek

ACO kültéri leválasztástechnika, komplett katalógus - pdf

Terméktulajdonságok

Zsírleválasztó berendezés az EN 1825 szabvány alapján
Integrált iszaptérrel
Direktleszívó csőcsatlakozással
Kültéri, földbe telepíthető zsírleválasztó
Robusztus szerkezet 50 éves stabilitási igazolással
A tartály ürítése direktleszívó csővel, tisztítása fedlapon keresztül történhet
Szagterhelésre érzékeny terültre is beépíthető

Alapfelszereltség

A zsírleválasztó ürítése és tisztítása fedlapon keresztül történhet.

Erős szaghatás léphet fel ürítéskor és tisztításkor.

1. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítása a fedlapokon keresztül történhet.

Erős szaghatás léphet fel tisztításkor.

2. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását a kézi indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

3. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

Névleges teljesítmény (l/s)	Csőcsatlakozás (DN)	Iszaptér (l)	Zsírtároló (l)	Teljes térfogat (l)	Cikkszám	Letöltés
2	DN100	245	270	720	3202.81.00	dxf
2	DN100	460	270	930	3202.81.10	dxf
4	DN100	460	270	930	3204.81.00	dxf
4	DN100	980	270	1465	3204.81.10	dxf
5,5	DN150	570	230	1465	3205.81.00	dxf
5,5	DN150	1065	230	1960	3205.81.10	dxf
7	DN150	730	285	1675	3207.81.00	dxf
8,5	DN150	860	360	1900	3208.81.00	dxf
10	DN150	1010	415	2170	3210.81.00	dxf

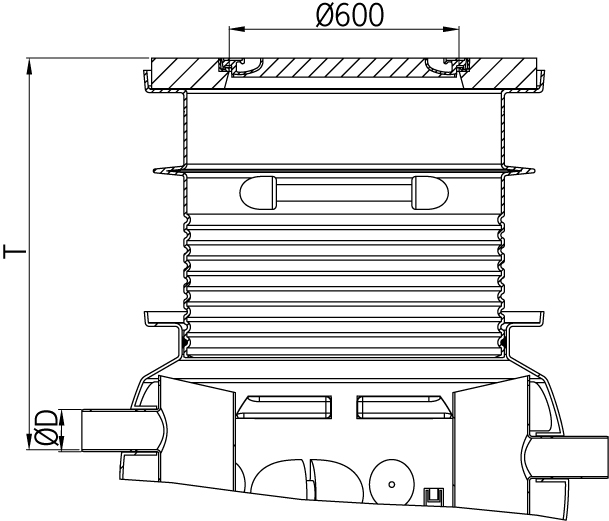

A 15 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Szagzáró fedlap
PE magasítóelemmel (3300.14.01 és 3300.14.02 típusoknál)

	NG2 SF200	NG2 SF400	NG4 SF400	NG4 SF800	NG5,5 SF550	NG5,5 SF1100	NG7 SF700	NG8,5 SF850	NG10 SF1000	Cikkszám
T mm	420	420	420	420	445	445	445	445	445	3300.14.00
T mm	720-1020	720-1020	720-1020	720-1020	745-1045	745-1045	745-1045	745-1045	745-1045	3300.14.01
T mm	720-1985	720-1765	720-1985	720-1830	745-1855	745-1370	745-1640	745-1430	745-1160	3300.14.02

NG2
SF200

NG2
SF400

NG4
SF400

NG4
SF800

NG5,5
SF550

NG5,5
SF1100

NG7
SF700

NG8,5
SF850

NG10
SF1000

Cikkszám

420

445

3300.14.00

720-1020

745-1045

3300.14.01

720-1985

720-1765

720-1985

720-1830

745-1855

745-1370

745-1640

745-1430

745-1160

3300.14.02

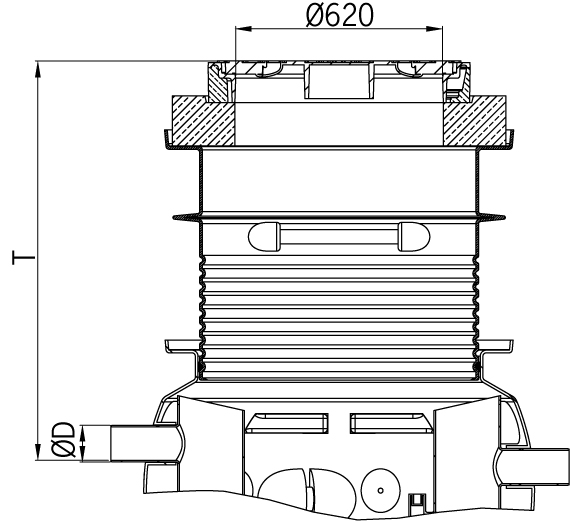

B 125 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Szagzáró fedlap
Ø1000x150mm-es beton adaptergyűrű
PE magasítóelemmel (3300.15.01 és 3300.15.02 típusoknál)

	NG2 SF200	NG2 SF400	NG4 SF400	NG4 SF800	NG5,5 SF550	NG5,5 SF1100	NG7 SF700	NG8,5 SF850	NG10 SF1000	Cikkszám
T mm	585	585	585	585	610	610	610	610	610	3300.15.00
T mm	885-1195	885-1195	885-1195	885-1195	910-1220	910-1220	910-1220	910-1220	910-1220	3300.15.01
T mm	885-1195	885-1765	885-1985	885-1830	910-1855	910-1370	910-1640	910-1430	910-1160	3300.15.02

NG2
SF200

NG2
SF400

NG4
SF400

NG4
SF800

NG5,5
SF550

NG5,5
SF1100

NG7
SF700

NG8,5
SF850

NG10
SF1000

Cikkszám

585

610

3300.15.00

885-1195

910-1220

3300.15.01

885-1195

885-1765

885-1985

885-1830

910-1855

910-1370

910-1640

910-1430

910-1160

3300.15.02

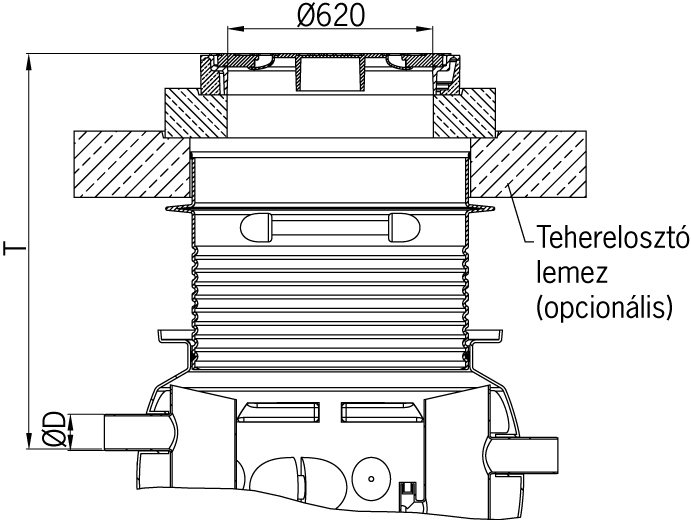

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Szagzáró fedlap
Ø1000x150mm-es beton adaptergyűrű
PE magasítóelemmel
Beton teherelosztó lemez opcionális

	NG2 SF200	NG2 SF400	NG4 SF400	NG4 SF800	NG5,5 SF550	NG5,5 SF1100	NG7 SF700	NG8,5 SF850	NG10 SF1000	Cikkszám
T mm Teherelosztó lemez nélkül	865-1985	865-1765	865-1765	865-1830	890-1855	890-1370	890-1640	890-1370	890-1370	3300.17.00
T mm Teherelosztó lemezzel	865-1985	865-1765	865-1765	865-1830	890-1855	890-1370	890-1640	890-1370	890-1370	3300.16.00

NG2
SF200

NG2
SF400

NG4
SF400

NG4
SF800

NG5,5
SF550

NG5,5
SF1100

NG7
SF700

NG8,5
SF850

NG10
SF1000

Cikkszám

Teherelosztó

lemez

nélkül

865-1985

865-1765

865-1830

890-1855

890-1370

890-1640

890-1370

3300.17.00

Teherelosztó

lemezzel

865-1985

865-1765

865-1830

890-1855

890-1370

890-1640

890-1370

3300.16.00

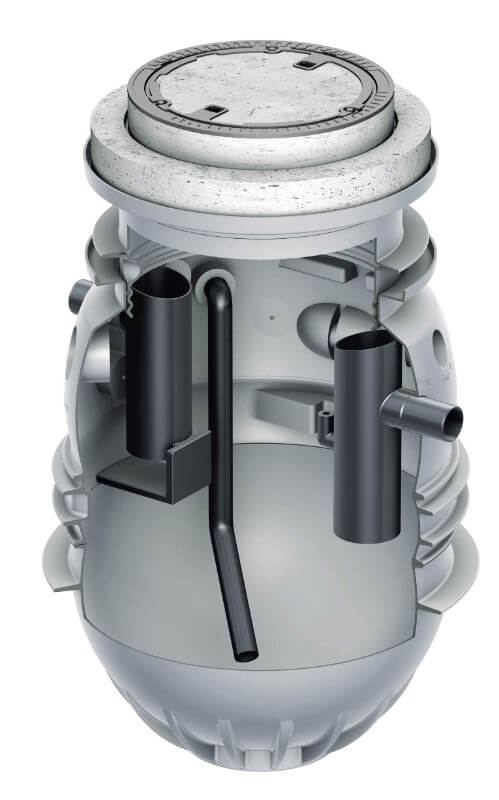

Lipumax P-D alaptest műszaki rajzok - dxf

Lipumax P-D födém és tartozék műszaki rajzok - dxf

Lipumax P 3D modellek - igs

Lipumax P-D zsírleválasztó kiírási szövegek

ACO kültéri leválasztástechnika, komplett katalógus - pdf

Terméktulajdonságok

Zsírleválasztó berendezés az EN 1825 szabvány alapján
Integrált iszaptérrel
Direktleszívó csőcsatlakozással
Kültéri, földbe telepíthető zsírleválasztó
Robusztus szerkezet 50 éves stabilitási igazolással
A tartály ürítése direktleszívó csővel, tisztítása kézi vezérlésű belső lemosófejjel történhet
Szagterhelésre érzékeny terültre is beépíthető

Alapfelszereltség

A zsírleválasztó ürítése és tisztítása fedlapon keresztül történhet.

Erős szaghatás léphet fel ürítéskor és tisztításkor.

1. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítása a fedlapokon keresztül történhet.

Erős szaghatás léphet fel tisztításkor.

2. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását a kézi indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

3. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

Névleges teljesítmény (l/s)	Csőcsatlakozás (DN)	Iszaptér (l)	Zsírtároló (l)	Teljes térfogat (l)	Cikkszám	Letöltés
2	DN100	245	270	720	3202.82.00	dxf
2	DN100	460	270	930	3202.82.10	dxf
4	DN100	460	270	930	3204.82.00	dxf
4	DN100	980	270	1465	3204.82.10	dxf
5,5	DN150	570	230	1465	3205.82.00	dxf
5,5	DN150	1065	230	1960	3205.82.10	dxf
7	DN150	730	285	1675	3207.82.00	dxf
8,5	DN150	860	360	1900	3208.82.00	dxf
10	DN150	1010	415	2170	3210.82.00	dxf

A 15 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Szagzáró fedlap
PE magasítóelemmel (3300.14.01 és 3300.14.02 típusoknál)

	NG2 SF200	NG2 SF400	NG4 SF400	NG4 SF800	NG5,5 SF550	NG5,5 SF1100	NG7 SF700	NG8,5 SF850	NG10 SF1000	Cikkszám
T mm	420	420	420	420	445	445	445	445	445	3300.14.00
T mm	720-1020	720-1020	720-1020	720-1020	745-1045	745-1045	745-1045	745-1045	745-1045	3300.14.01
T mm	720-1985	720-1765	720-1985	720-1830	745-1855	745-1370	745-1640	745-1430	745-1160	3300.14.02

NG2
SF200

NG2
SF400

NG4
SF400

NG4
SF800

NG5,5
SF550

NG5,5
SF1100

NG7
SF700

NG8,5
SF850

NG10
SF1000

Cikkszám

420

445

3300.14.00

720-1020

745-1045

3300.14.01

720-1985

720-1765

720-1985

720-1830

745-1855

745-1370

745-1640

745-1430

745-1160

3300.14.02

B 125 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Szagzáró fedlap
Ø1000x150mm-es beton adaptergyűrű
PE magasítóelemmel (3300.15.01 és 3300.15.02 típusoknál)

	NG2 SF200	NG2 SF400	NG4 SF400	NG4 SF800	NG5,5 SF550	NG5,5 SF1100	NG7 SF700	NG8,5 SF850	NG10 SF1000	Cikkszám
T mm	585	585	585	585	610	610	610	610	610	3300.15.00
T mm	885-1195	885-1195	885-1195	885-1195	910-1220	910-1220	910-1220	910-1220	910-1220	3300.15.01
T mm	885-1195	885-1765	885-1985	885-1830	910-1855	910-1370	910-1640	910-1430	910-1160	3300.15.02

NG2
SF200

NG2
SF400

NG4
SF400

NG4
SF800

NG5,5
SF550

NG5,5
SF1100

NG7
SF700

NG8,5
SF850

NG10
SF1000

Cikkszám

585

610

3300.15.00

885-1195

910-1220

3300.15.01

885-1195

885-1765

885-1985

885-1830

910-1855

910-1370

910-1640

910-1430

910-1160

3300.15.02

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Szagzáró fedlap
Ø1000x150mm-es beton adaptergyűrű
PE magasítóelemmel
Beton teherelosztó lemez opcionális

	NG2 SF200	NG2 SF400	NG4 SF400	NG4 SF800	NG5,5 SF550	NG5,5 SF1100	NG7 SF700	NG8,5 SF850	NG10 SF1000	Cikkszám
T mm Teherelosztó lemez nélkül	865-1985	865-1765	865-1765	865-1830	890-1855	890-1370	890-1640	890-1370	890-1370	3300.17.00
T mm Teherelosztó lemezzel	865-1985	865-1765	865-1765	865-1830	890-1855	890-1370	890-1640	890-1370	890-1370	3300.16.00

NG2
SF200

NG2
SF400

NG4
SF400

NG4
SF800

NG5,5
SF550

NG5,5
SF1100

NG7
SF700

NG8,5
SF850

NG10
SF1000

Cikkszám

Teherelosztó

lemez

nélkül

865-1985

865-1765

865-1830

890-1855

890-1370

890-1640

890-1370

3300.17.00

Teherelosztó

lemezzel

865-1985

865-1765

865-1830

890-1855

890-1370

890-1640

890-1370

3300.16.00

Lipumax P-DM alaptest műszaki rajzok - dxf

Lipumax P-DM födém és tartozék műszaki rajzok - dxf

Lipumax P 3D modellek - igs

Lipumax P-DM zsírleválasztó kiírási szövegek

ACO kültéri leválasztástechnika, komplett katalógus - pdf

Terméktulajdonságok

Zsírleválasztó berendezés az EN 1825 szabvány alapján
Integrált iszaptérrel
Direktleszívó csőcsatlakozással
Kültéri, földbe telepíthető zsírleválasztó
Robusztus szerkezet 50 éves stabilitási igazolással
A tartály ürítése direktleszívó csővel, tisztítása automatikus vezérlésű belső lemosófejjel történhet
Szagterhelésre érzékeny terültre is beépíthető

Alapfelszereltség

A zsírleválasztó ürítése és tisztítása fedlapon keresztül történhet.

Erős szaghatás léphet fel ürítéskor és tisztításkor.

1. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítása a fedlapokon keresztül történhet.

Erős szaghatás léphet fel tisztításkor.

2. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását a kézi indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

3. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

Névleges teljesítmény (l/s)	Csőcsatlakozás (DN)	Iszaptér (l)	Zsírtároló (l)	Teljes térfogat (l)	Cikkszám
2	DN100	245	270	720	3202.83.00	dxf
2	DN100	460	270	930	3202.83.10	dxf
4	DN100	460	270	930	3204.83.00	dxf
4	DN100	980	270	1465	3204.83.10	dxf
5,5	DN150	570	230	1465	3205.83.00	dxf
5,5	DN150	1065	230	1960	3205.83.10	dxf
7	DN150	730	285	1675	3207.83.00	dxf
8,5	DN150	860	360	1900	3208.83.00	dxf
10	DN150	1010	415	2170	3210.83.00	dxf

A 15 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Szagzáró fedlap
PE magasítóelemmel (3300.14.01 és 3300.14.02 típusoknál)

	NG2 SF200	NG2 SF400	NG4 SF400	NG4 SF800	NG5,5 SF550	NG5,5 SF1100	NG7 SF700	NG8,5 SF850	NG10 SF1000	Cikkszám
T mm	420	420	420	420	445	445	445	445	445	3300.14.00
T mm	720-1020	720-1020	720-1020	720-1020	745-1045	745-1045	745-1045	745-1045	745-1045	3300.14.01
T mm	720-1985	720-1765	720-1985	720-1830	745-1855	745-1370	745-1640	745-1430	745-1160	3300.14.02

NG2
SF200

NG2
SF400

NG4
SF400

NG4
SF800

NG5,5
SF550

NG5,5
SF1100

NG7
SF700

NG8,5
SF850

NG10
SF1000

Cikkszám

420

445

3300.14.00

720-1020

745-1045

3300.14.01

720-1985

720-1765

720-1985

720-1830

745-1855

745-1370

745-1640

745-1430

745-1160

3300.14.02

B 125 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Szagzáró fedlap
Ø1000x150mm-es beton adaptergyűrű
PE magasítóelemmel (3300.15.01 és 3300.15.02 típusoknál)

	NG2 SF200	NG2 SF400	NG4 SF400	NG4 SF800	NG5,5 SF550	NG5,5 SF1100	NG7 SF700	NG8,5 SF850	NG10 SF1000	Cikkszám
T mm	585	585	585	585	610	610	610	610	610	3300.15.00
T mm	885-1195	885-1195	885-1195	885-1195	910-1220	910-1220	910-1220	910-1220	910-1220	3300.15.01
T mm	885-1195	885-1765	885-1985	885-1830	910-1855	910-1370	910-1640	910-1430	910-1160	3300.15.02

NG2
SF200

NG2
SF400

NG4
SF400

NG4
SF800

NG5,5
SF550

NG5,5
SF1100

NG7
SF700

NG8,5
SF850

NG10
SF1000

Cikkszám

585

610

3300.15.00

885-1195

910-1220

3300.15.01

885-1195

885-1765

885-1985

885-1830

910-1855

910-1370

910-1640

910-1430

910-1160

3300.15.02

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Szagzáró fedlap
Ø1000x150mm-es beton adaptergyűrű
PE magasítóelemmel
Beton teherelosztó lemez opcionális

	NG2 SF200	NG2 SF400	NG4 SF400	NG4 SF800	NG5,5 SF550	NG5,5 SF1100	NG7 SF700	NG8,5 SF850	NG10 SF1000	Cikkszám
T mm Teherelosztó lemez nélkül	865-1985	865-1765	865-1765	865-1830	890-1855	890-1370	890-1640	890-1370	890-1370	3300.17.00
T mm Teherelosztó lemezzel	865-1985	865-1765	865-1765	865-1830	890-1855	890-1370	890-1640	890-1370	890-1370	3300.16.00

NG2
SF200

NG2
SF400

NG4
SF400

NG4
SF800

NG5,5
SF550

NG5,5
SF1100

NG7
SF700

NG8,5
SF850

NG10
SF1000

Cikkszám

Teherelosztó

lemez

nélkül

865-1985

865-1765

865-1830

890-1855

890-1370

890-1640

890-1370

3300.17.00

Teherelosztó

lemezzel

865-1985

865-1765

865-1830

890-1855

890-1370

890-1640

890-1370

3300.16.00

Lipumax P-DA alaptest műszaki rajzok - dxf

Lipumax P-DA födém és tartozék műszaki rajzok - dxf

Lipumax P 3D modellek - igs

Lipumax P-DA zsírleválasztó kiírási szövegek
