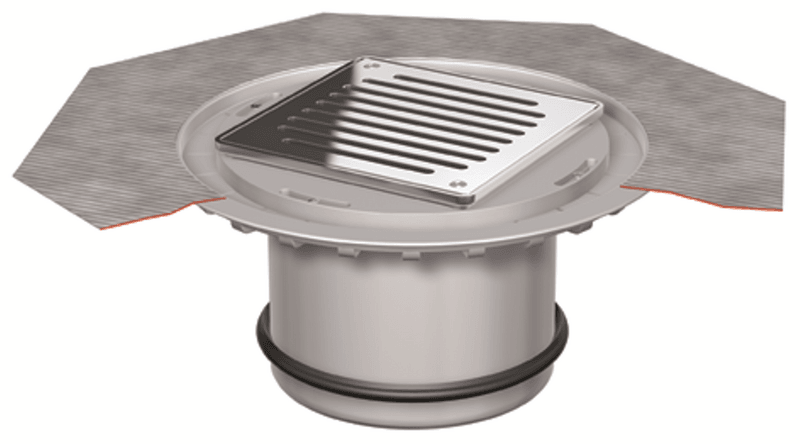

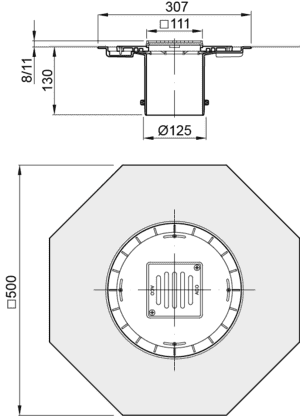

ACO gravitációs tetővíztelenítő rendszer

Névleges méret DN 50

KépMűszaki rajzLeírásMéret (mm)FelületkezelésVízelvezető
képesség
(l/s)		CikkszámLetöltés

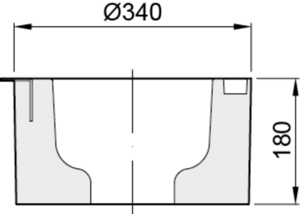

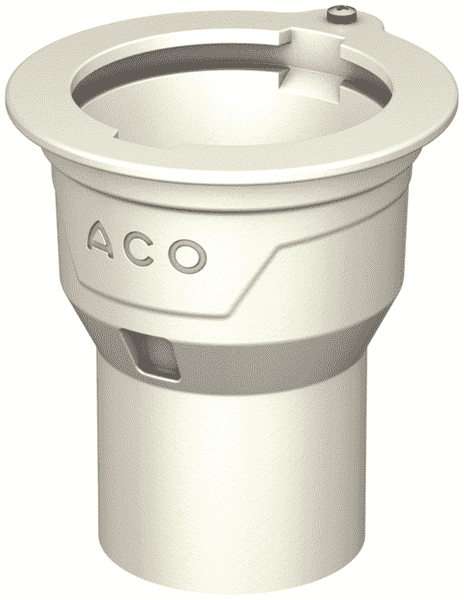

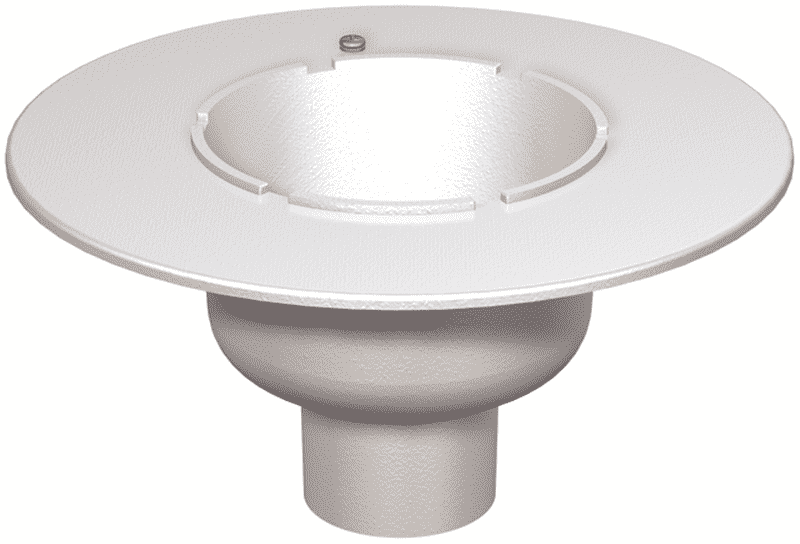

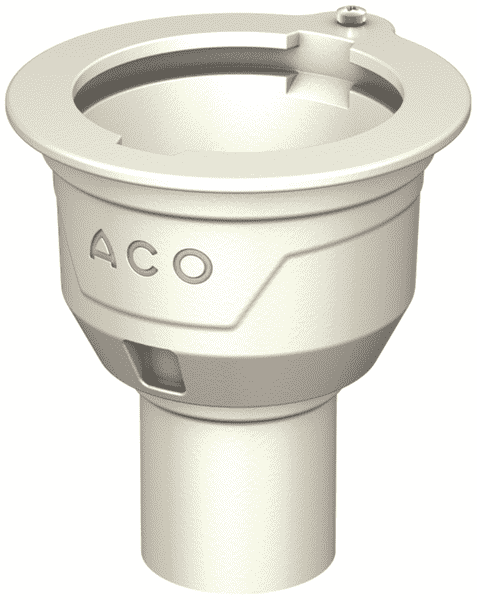

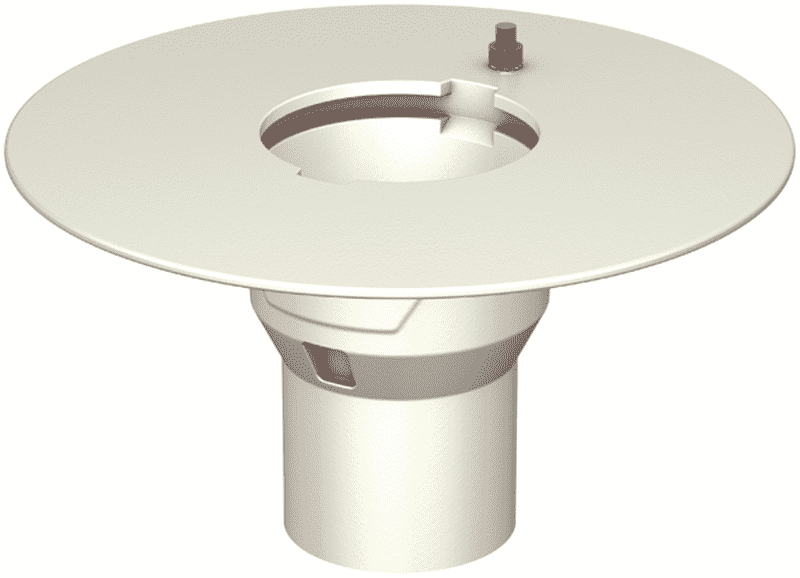

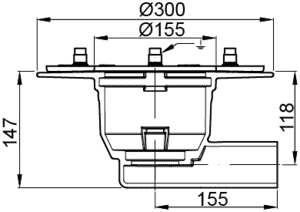

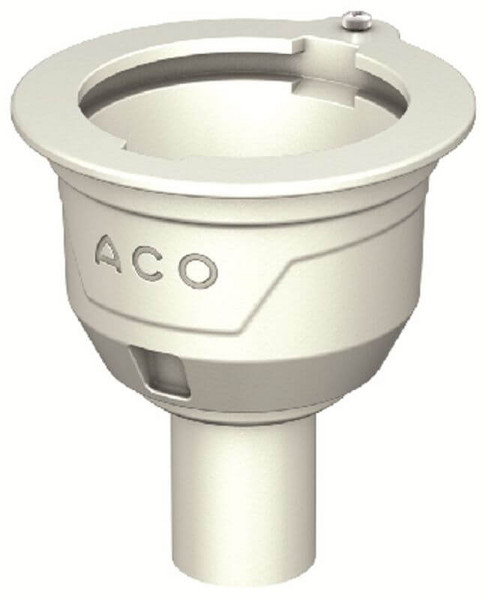

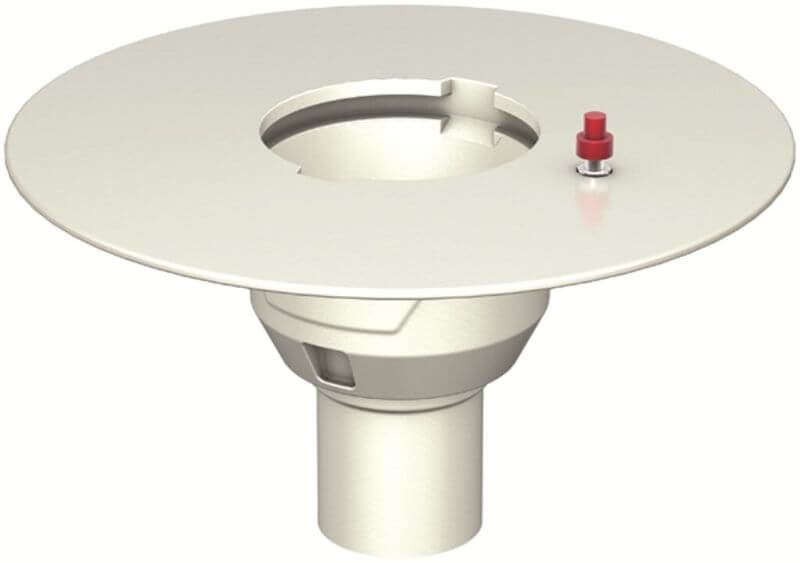

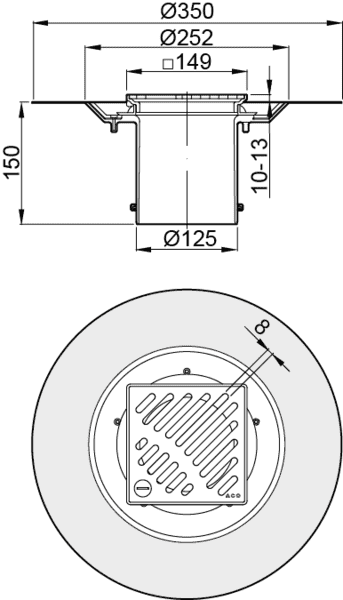

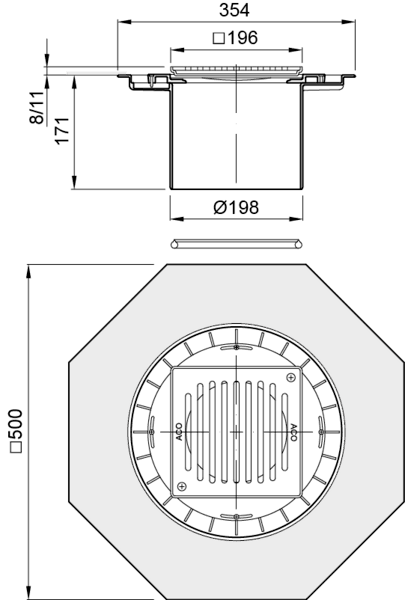

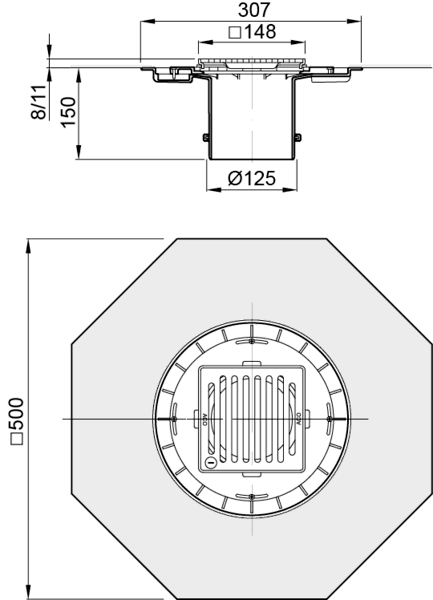

  • függőleges
  • szintező karimával
200 x 170Festékbevonattal1.05149.10.20dxf
Fehér epoxi1.05149.60.20dxf

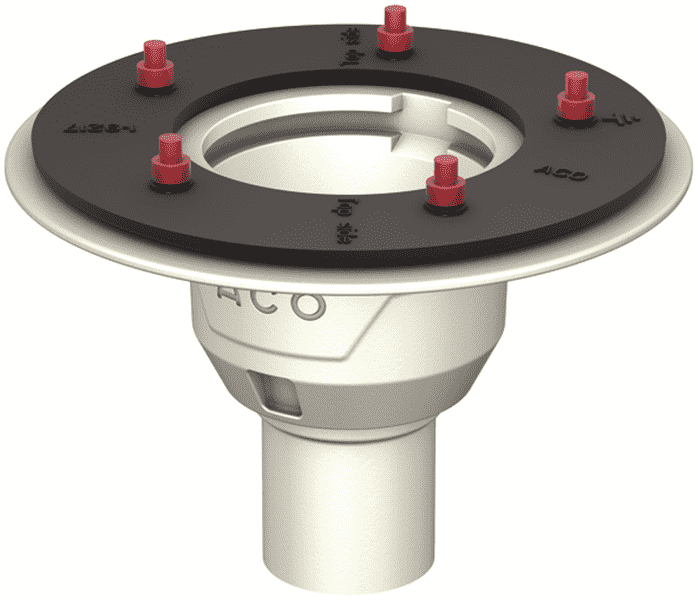

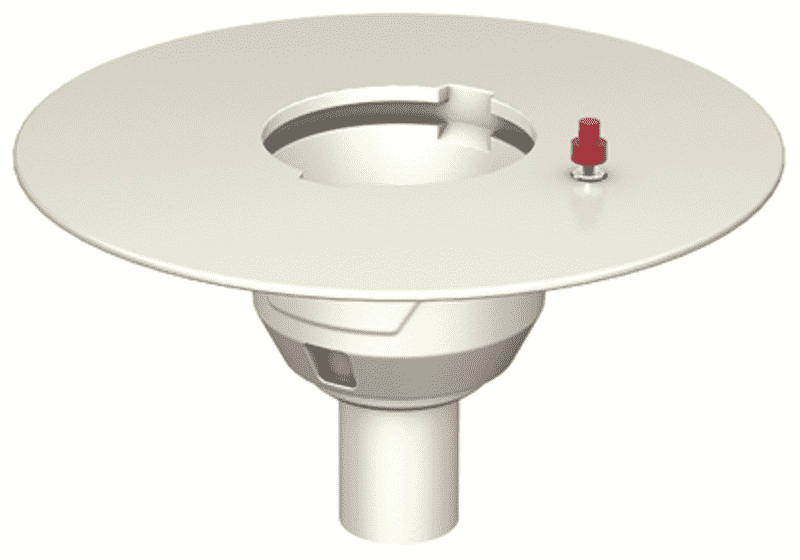

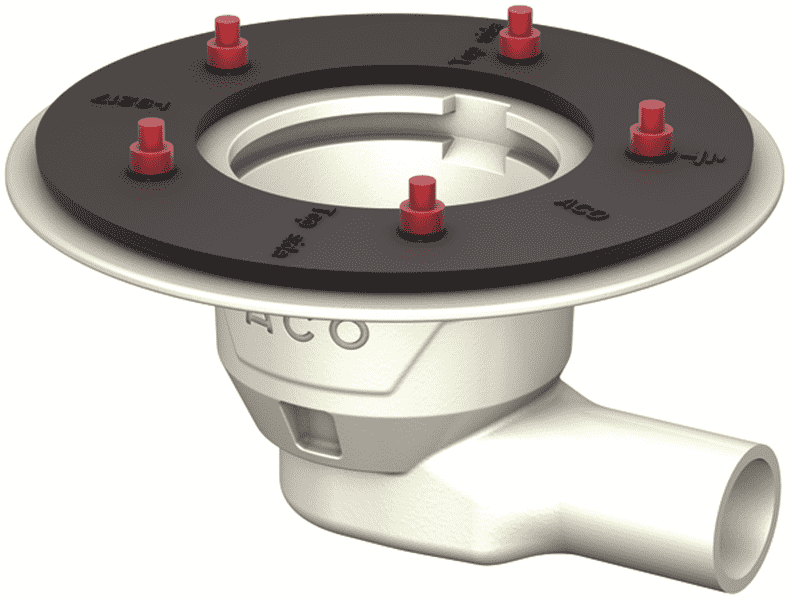

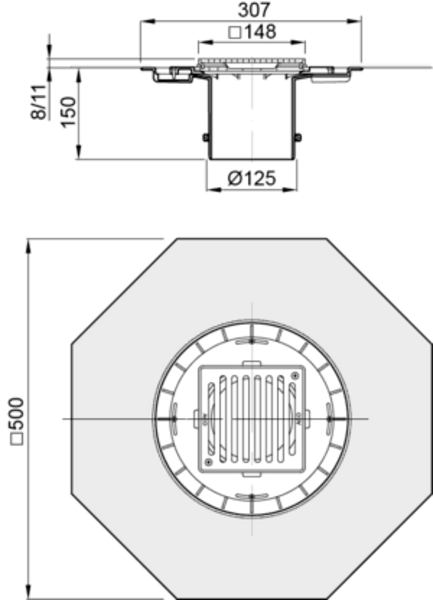

  • függőleges
  • ragasztó szigetelő karimával
360 x 180Festékbevonattal1.05150.10.20dxf
Fehér epoxi1.05150.60.20dxf

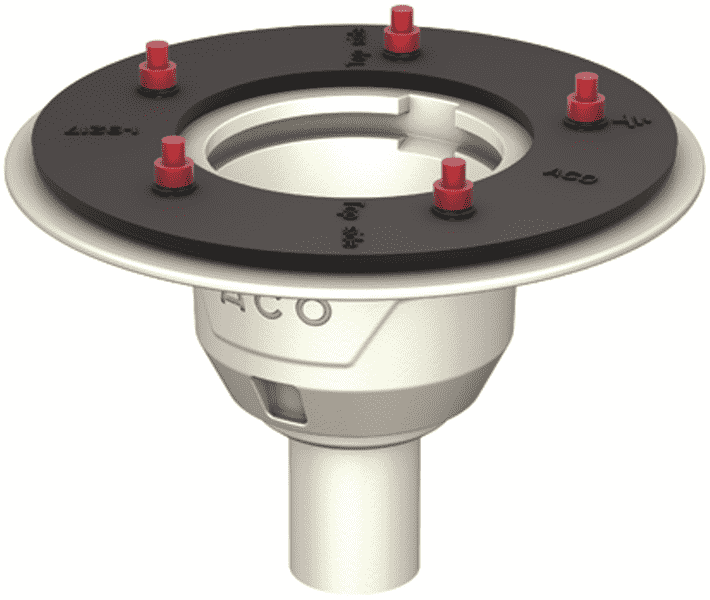

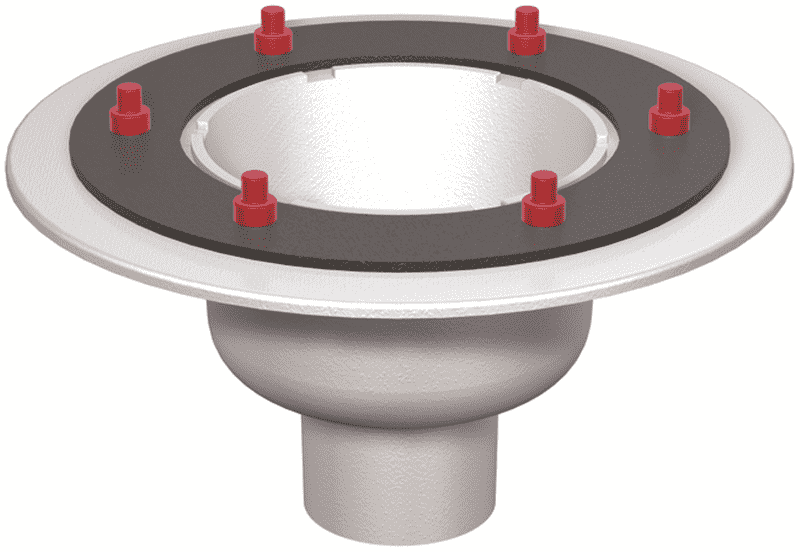

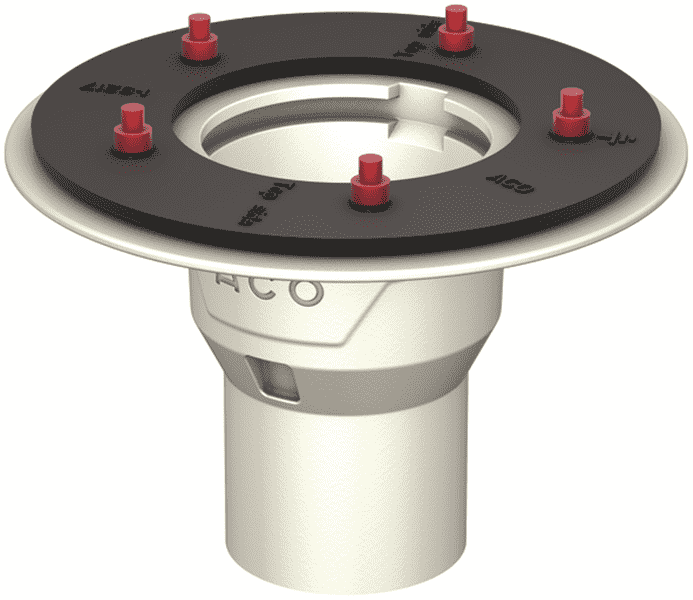

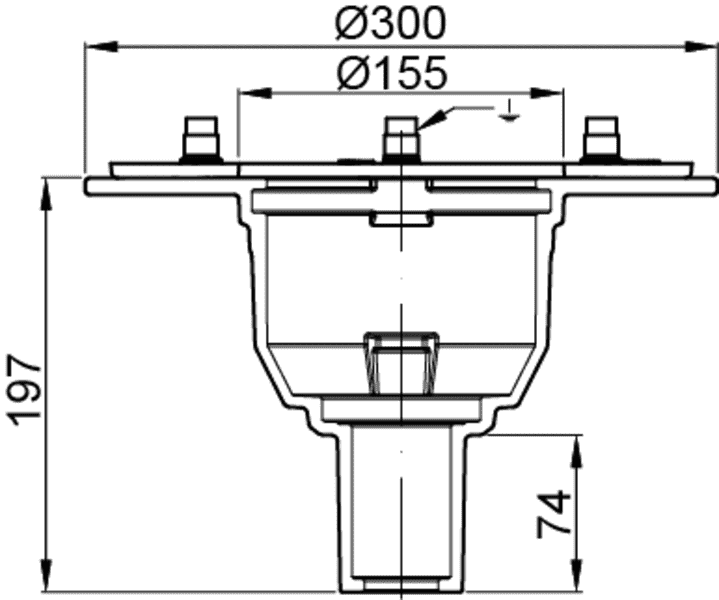

  • függőleges
  • szorító szigetelő karimával
320 x 180Festékbevonattal1.05151.10.20dxf
Fehér epoxi1.05151.60.20dxf

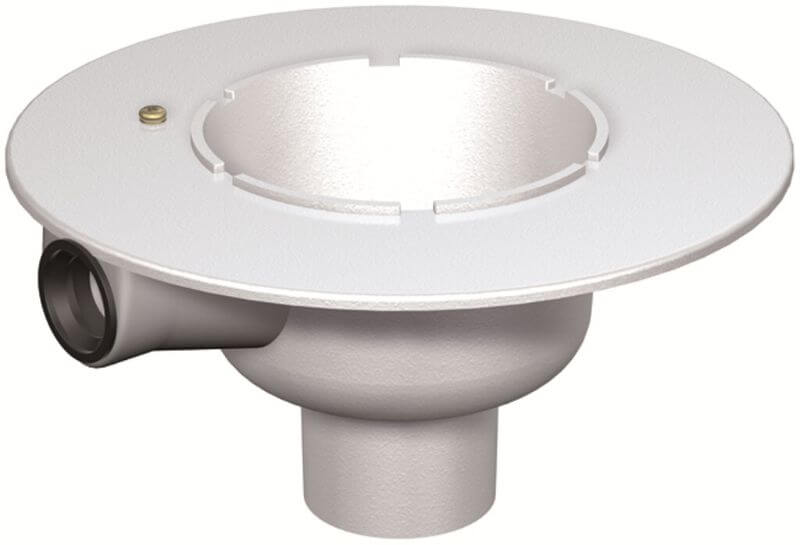

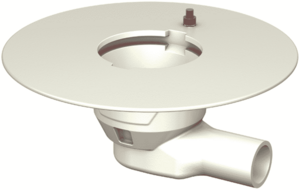

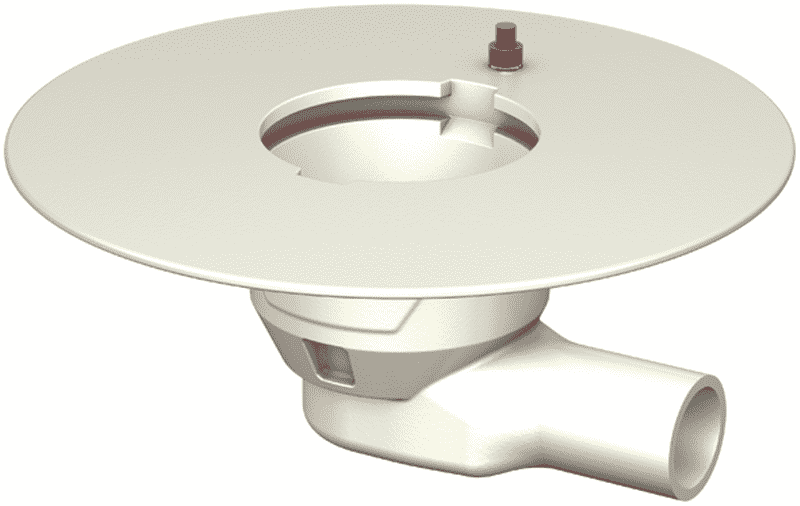

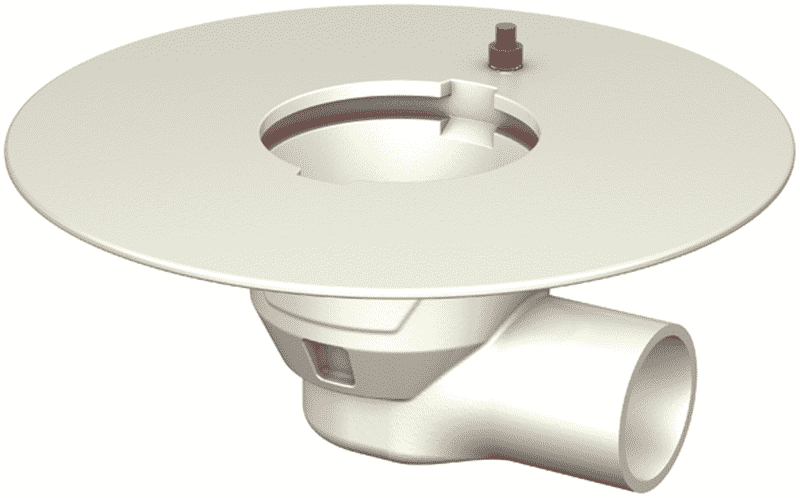

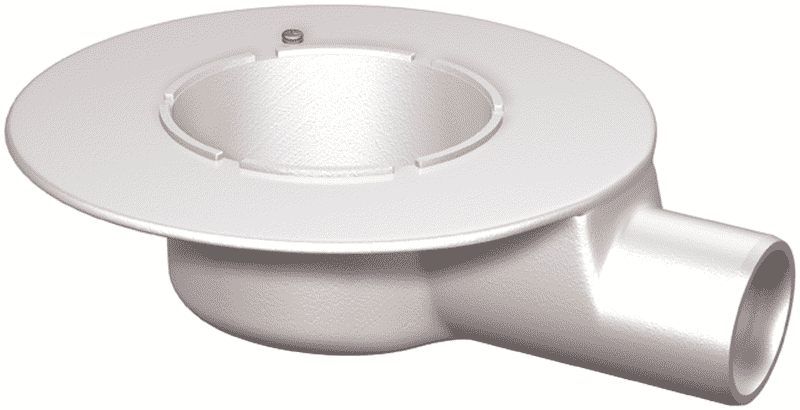

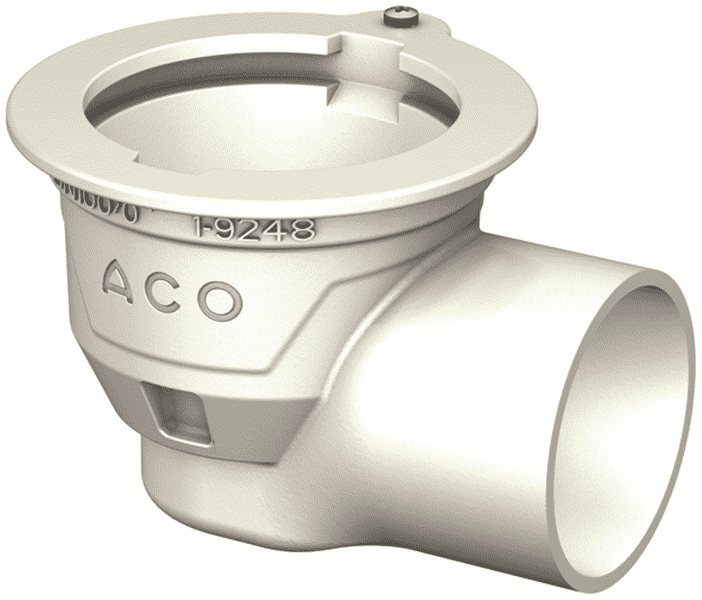

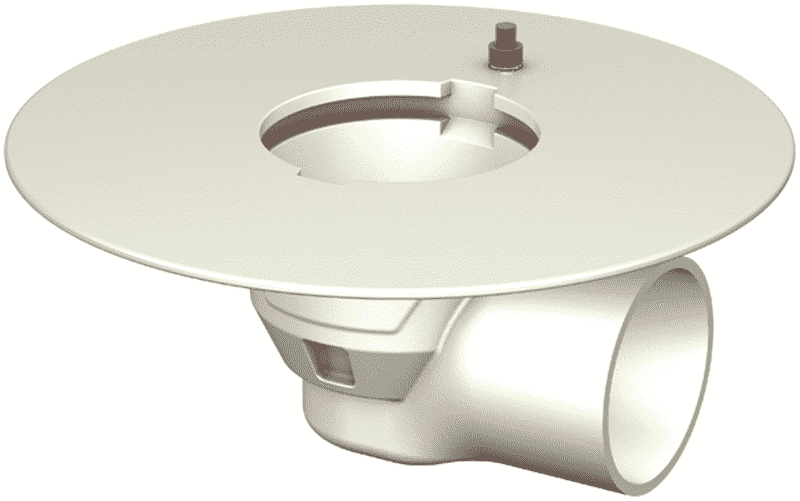

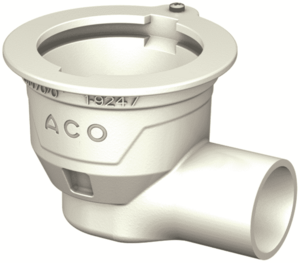

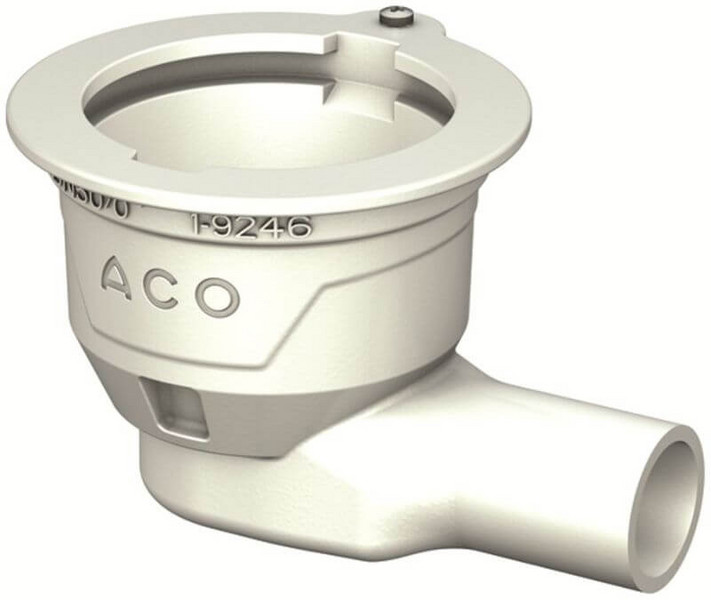

  • vízszintes
  • szintező karimával
360 x 170Festékbevonattal1.05149.30.20dxf
Fehér epoxi1.05149.80.20dxf

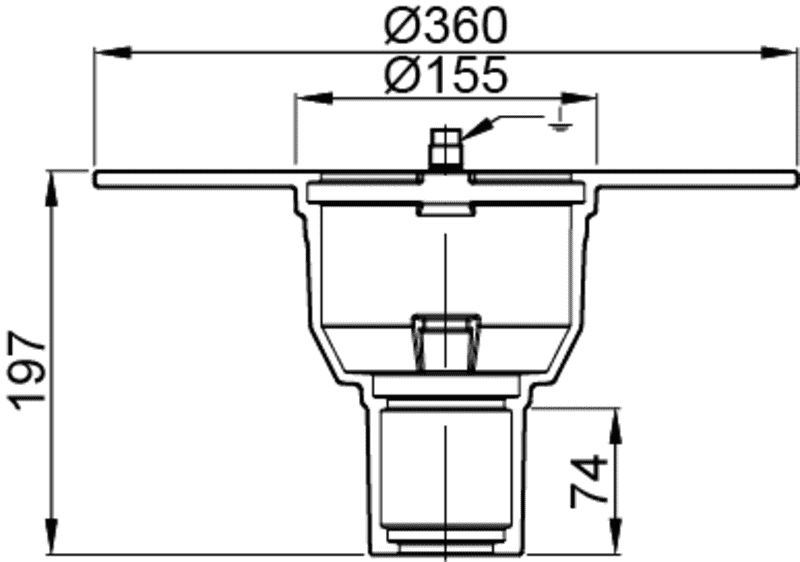

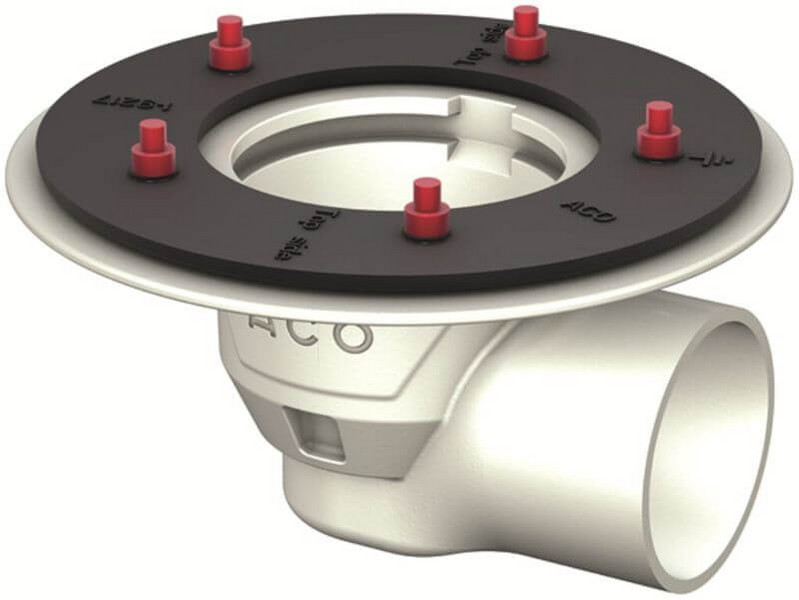

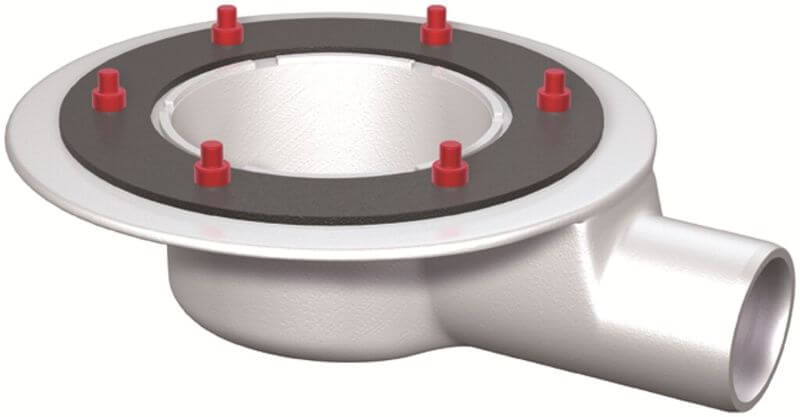

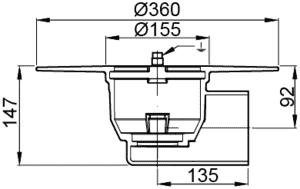

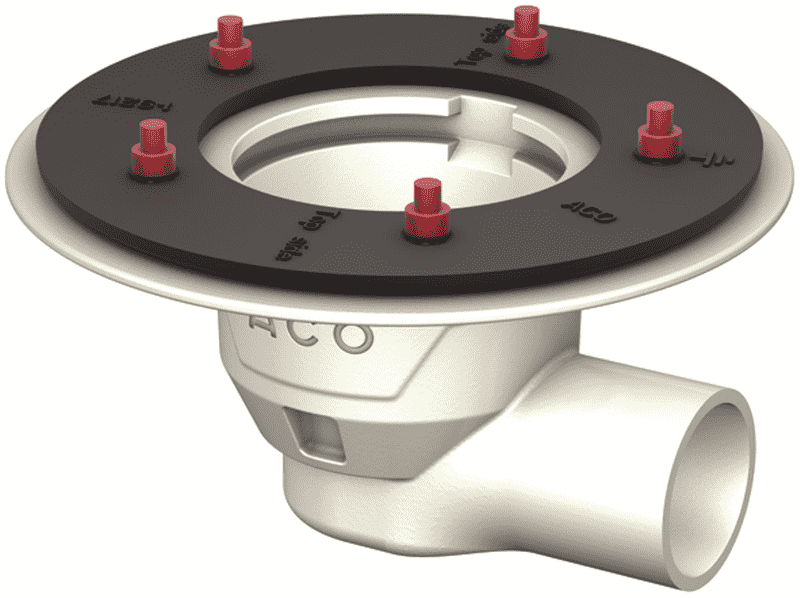

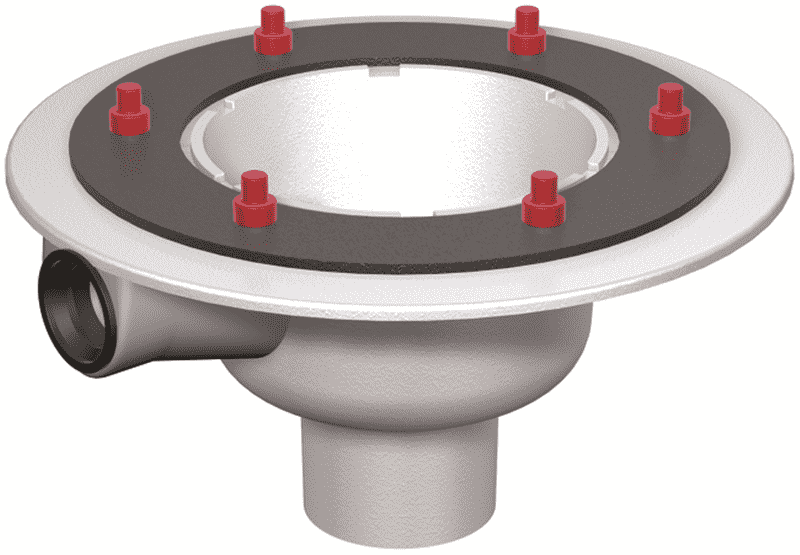

  • vízszintes
  • ragasztó szigetelő karimával
360 x 180Festékbevonattal1.05150.30.20dxf
Fehér epoxi1.05150.80.20dxf

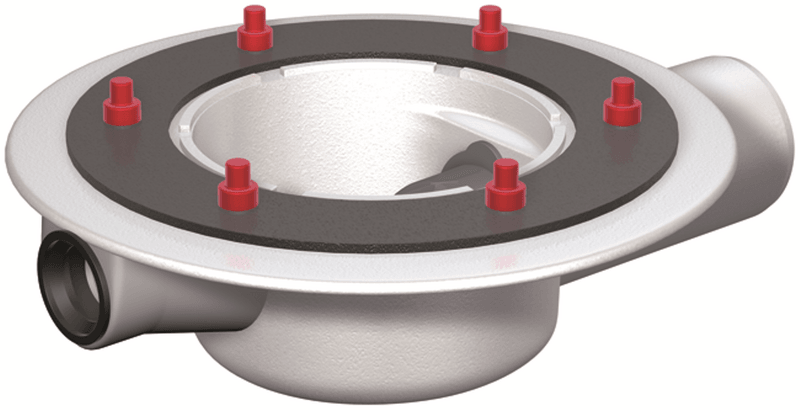

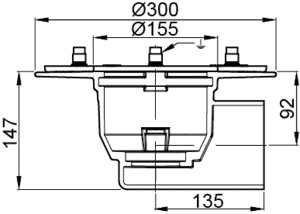

  • vízszintes
  • szorító szigetelő karimával
360 x 180Festékbevonattal1.05151.40.20dxf
Fehér epoxi1.05151.90.20dxf

Névleges méret DN 70

KépMűszaki rajzLeírásMéret (mm)FelületkezelésVízelvezető
képesség
(l/s)		CikkszámLetöltés


  • függőleges
  • szintező karimával
200 x 170Festékbevonattal2.05169.10.20dxf
Fehér epoxi2.05169.60.20dxf


  • függőleges
  • ragasztó szigetelő karimával
360 x 180Festékbevonattal2.05170.10.20dxf
Fehér epoxi2.05170.60.20dxf


  • függőleges
  • szorító szigetelő karimával
320 x 180Festékbevonattal2.05171.10.20dxf
Fehér epoxi2.05171.60.20dxf


  • vízszintes
  • szintező karimával
360 x 170Festékbevonattal1.65169.20.20dxf
Fehér epoxi1.65169.70.20dxf


  • vízszintes
  • ragasztó szigetelő karimával
360 x 180Festékbevonattal1.65170.30.20dxf
Fehér epoxi1.65170.80.20dxf


  • vízszintes
  • szorító szigetelő karimával
360 x 180Festékbevonattal1.65171.40.20dxf
Fehér epoxi1.65171.90.20dxf

Névleges méret DN 100

KépMűszaki rajzLeírásMéret (mm)FelületkezelésVízelvezető
képesség
(l/s)		CikkszámLetöltés


  • függőleges
  • szintező karimával
200 x 170Festékbevonattal2.05169.10.20dxf
Fehér epoxi2.05169.60.20dxf


  • függőleges
  • ragasztó szigetelő karimával
360 x 180Festékbevonattal2.05170.10.20dxf
Fehér epoxi2.05170.60.20dxf


  • függőleges
  • szorító szigetelő karimával
320 x 180Festékbevonattal2.05171.10.20dxf
Fehér epoxi2.05171.60.20dxf


  • vízszintes
  • szintező karimával
360 x 170Festékbevonattal1.65169.20.20dxf
Fehér epoxi1.65169.70.20dxf


  • vízszintes
  • ragasztó szigetelő karimával
360 x 180Festékbevonattal1.65170.30.20dxf
Fehér epoxi1.65170.80.20dxf


  • vízszintes
  • szorító szigetelő karimával
360 x 180Festékbevonattal1.65171.40.20dxf
Fehér epoxi1.65171.90.20dxf

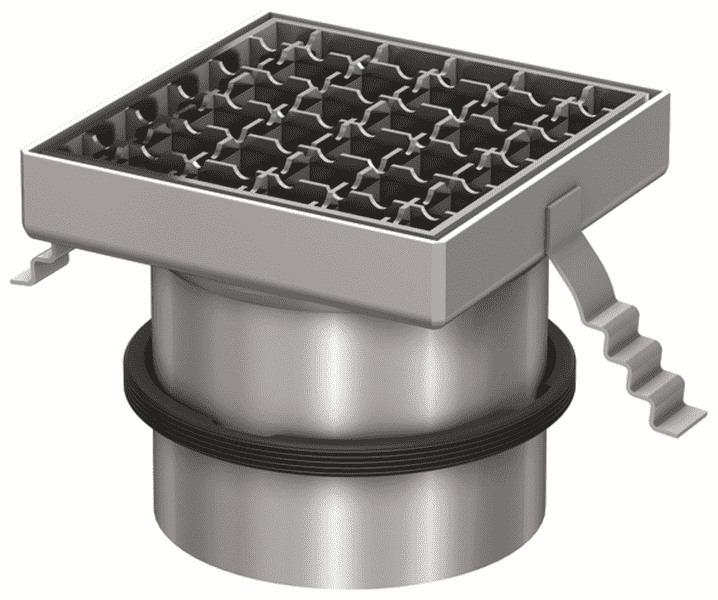

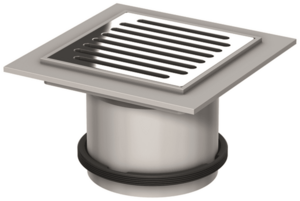

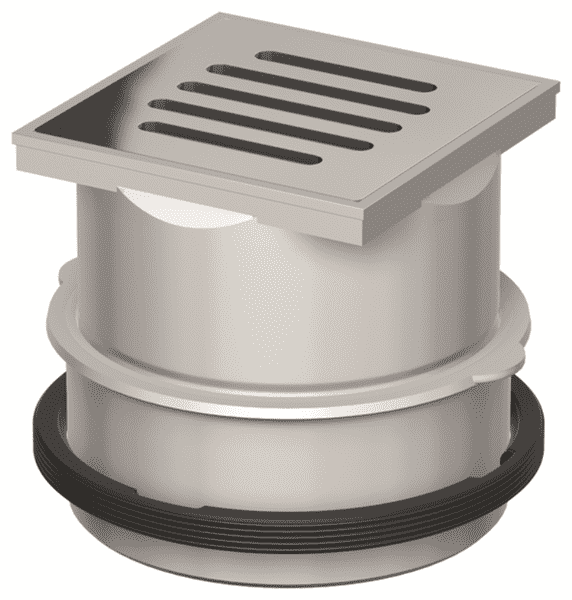

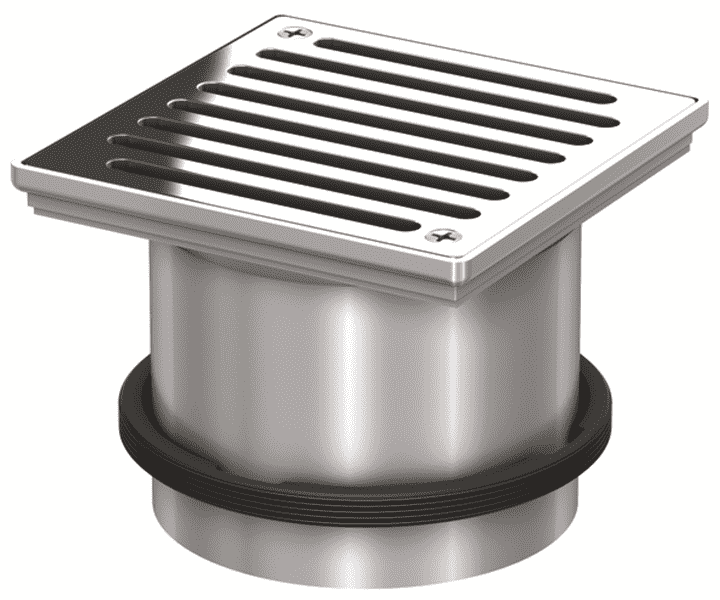

Feltét elemek

KépMűszaki rajzKialakítás (mm)Magassági állíthatóságLeírásCikkszámLetöltés

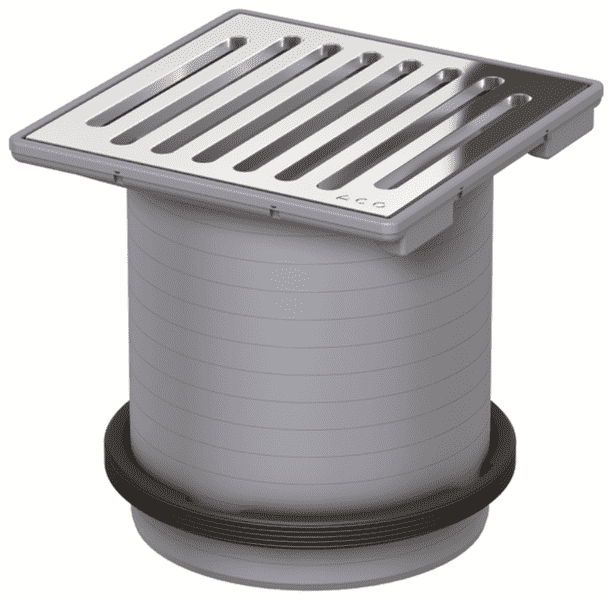

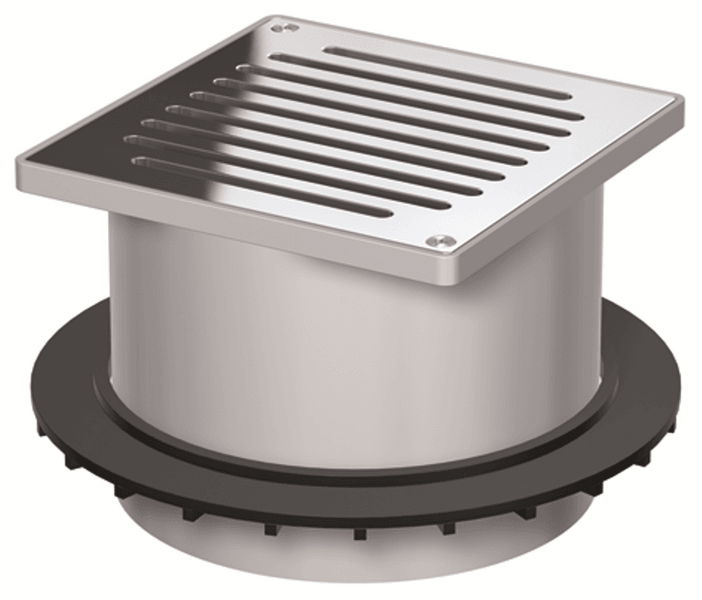

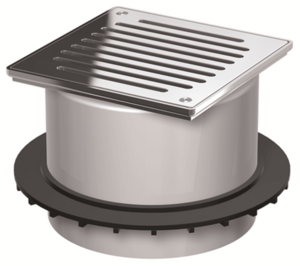

  • Műanyag
  • Drain-gyűrű
  • Keret műanyagból
    111 x 111
  • Rozsdamentes acél ráccsal
    104 x 104
  • K3
35-90
Rögzítés nélküli ráccsal5150.87.22dxf
  • Rögzítés nélküli ráccsal
  • Csúszásgátlás: C osztály
5150.87.33dxf

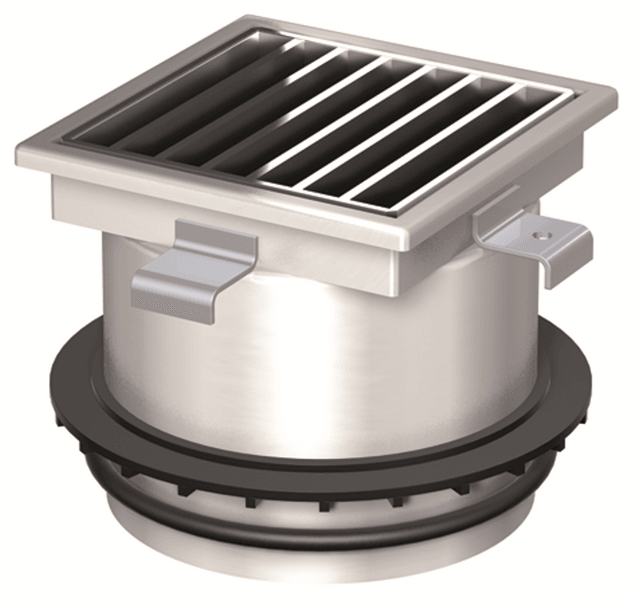

  • MEKU
  • Drain-gyűrű
  • Keret rozsdamentes acélból
    111 x 111
  • Rozsdamentes acél ráccsal
    104 x 104
  • K3
35-95Lecsavarozott5150.81.22dxf
  • Lecsavarozott
  • Csúszásgátlás: C osztály
5150.81.33dxf
  • MEKU
  • Drain-gyűrű
  • Keret rozsdamentes acélból
    149 x 149
  • Rozsdamentes acél ráccsal
    140 x 140
  • K3
50-100Lecsavarozott5141.81.52dxf
  • Lecsavarozott
  • Csúszásgátlás: C osztály
5141.81.53dxf

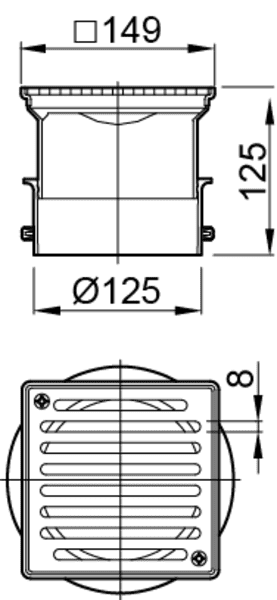

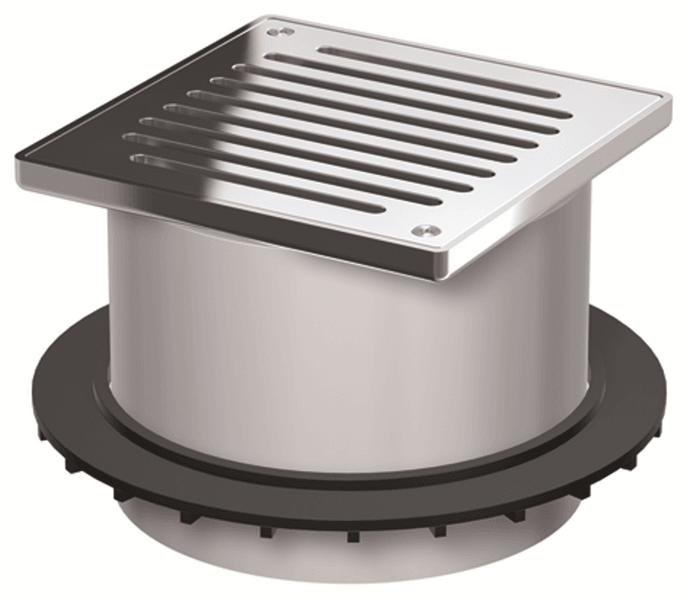

  • Műanyag
  • Drain-gyűrű
  • Keret műanyagból
    149 x 149
  • Rozsdamentes acél ráccsal
    140 x 140
  • K3
35-120Rögzítés nélküli ráccsal5141.87.23dxf
  • Rögzítés nélküli ráccsal
  • Csúszásgátlás: C osztály
5141.87.33dxf
  • Műanyag
  • Drain-gyűrű
  • Keret műanyagból
    149 x 149
  • Rozsdamentes acél ráccsal
    140 x 140
  • K3
35-120Csúszózárás5141.71.22dxf
  • Csúszózárás
  • Csúszásgátlás: C osztály
5141.71.33dxf
  • MEKU
  • Drain-gyűrű
  • Keret rozsdamentes acélból
    149 x 149
  • Rozsdamentes acél ráccsal
    140 x 140
  • K3
35-120Csúszózárás5141.81.22dxf
  • Csúszózárás
  • Csúszásgátlás: C osztály
5141.81.33dxf
  • Rozsdamentes
  • Drain-gyűrű
  • Keret rozsdamentes acélból
    148 x 148
  • Rozsdamentes acél ráccsal
    140 x 140
  • K3
35-85Lecsavarozott5141.89.22dxf
  • Lecsavarozott
  • Csúszásgátlás: C osztály
5141.89.33dxf

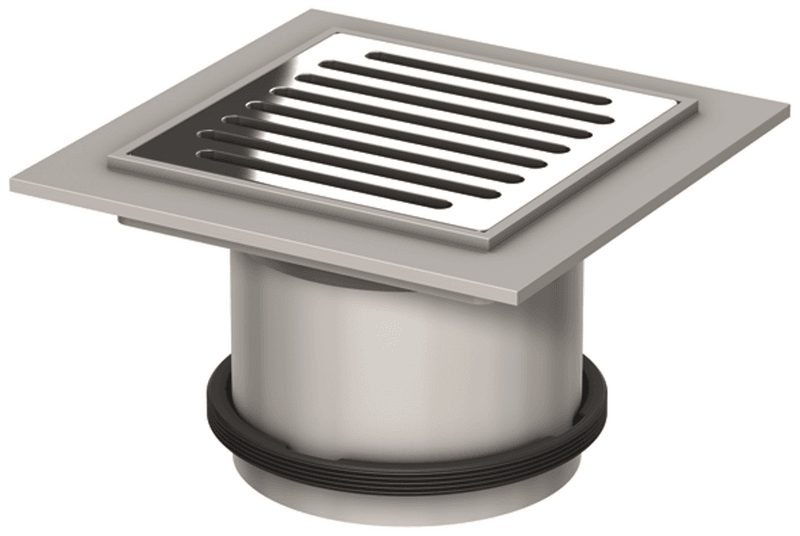

  • Műanyag
  • Tömítőgyűrű
  • Keret PVC-ből
    148 x 148
  • Rozsdamentes acél ráccsal
    140 x 140
  • K3
50-100
  • Rögzítés nélküli ráccsal
5141.86.22dxf

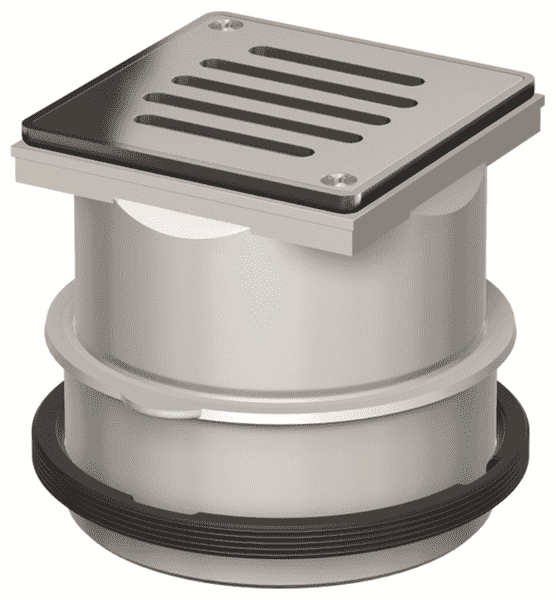

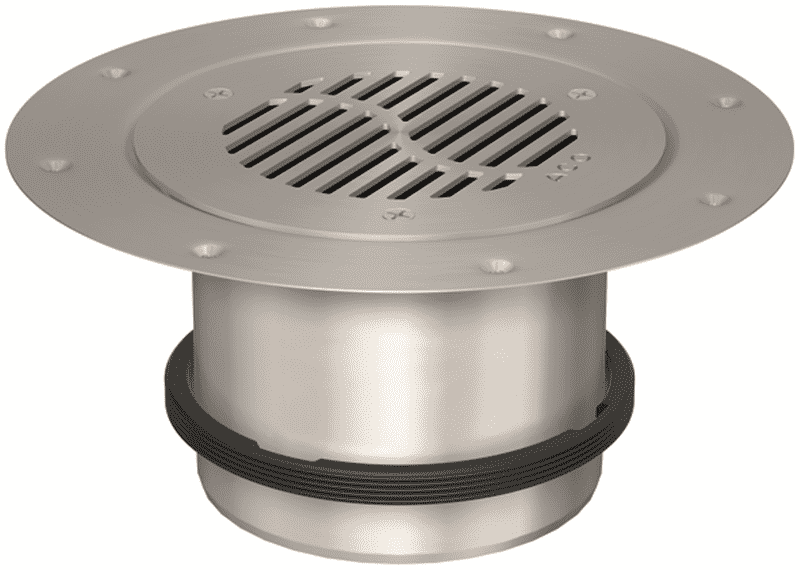

  • Rozsdamentes
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    Ø 157
  • Rozsdamentes acél ráccsal
    140 x 140
  • K3
35-85
  • Lecsavarozott
5141.96.22dxf

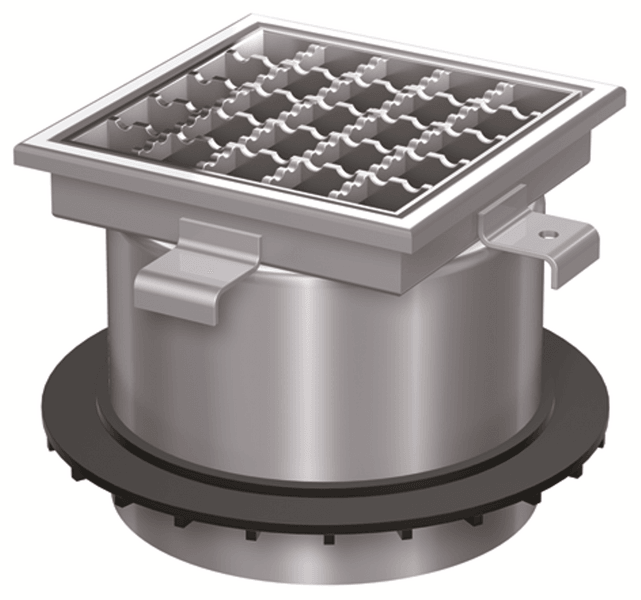

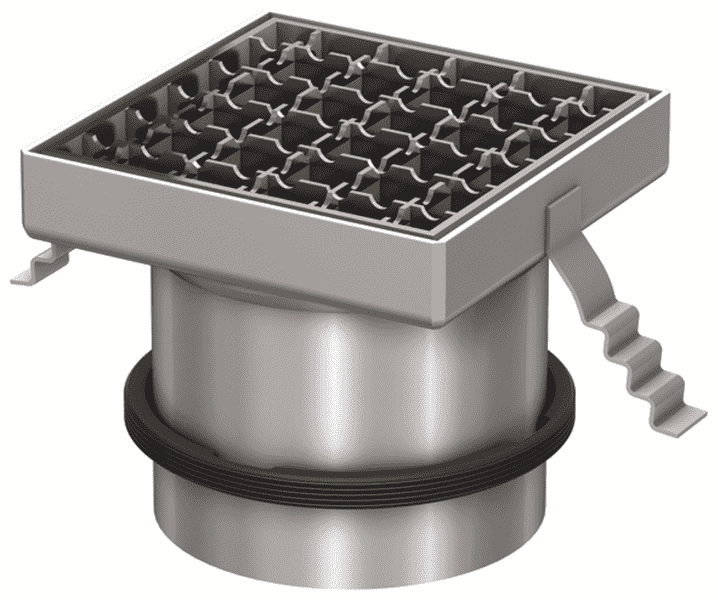

  • Rozsdamentes
  • Drain- gyűrű
  • Keret rozsdamentes acélból
    150 x 150
  • Hálós rács rozsdamentes acélból
    142 x 142
  • L 15
35-85
  • Rögzítés nélküli ráccsal
  • Csúszásmentes
5141.92.22dxf

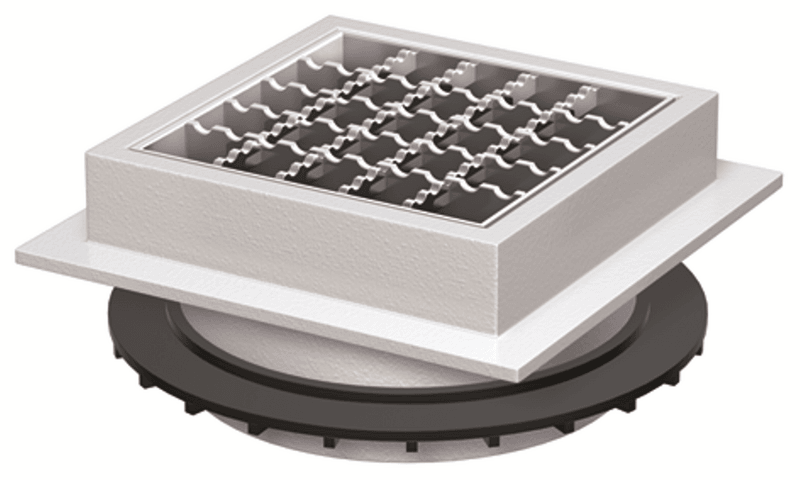

  • Rozsdamentes
  • Drain- gyűrű
  • Keret rozsdamentes acélból
    150 x 150
  • Hálós rács rozsdamentes acélból
    142 x 142
  • M 125
35-85
  • Rögzítés nélküli ráccsal
  • Csúszásmentes
5141.93.22dxf

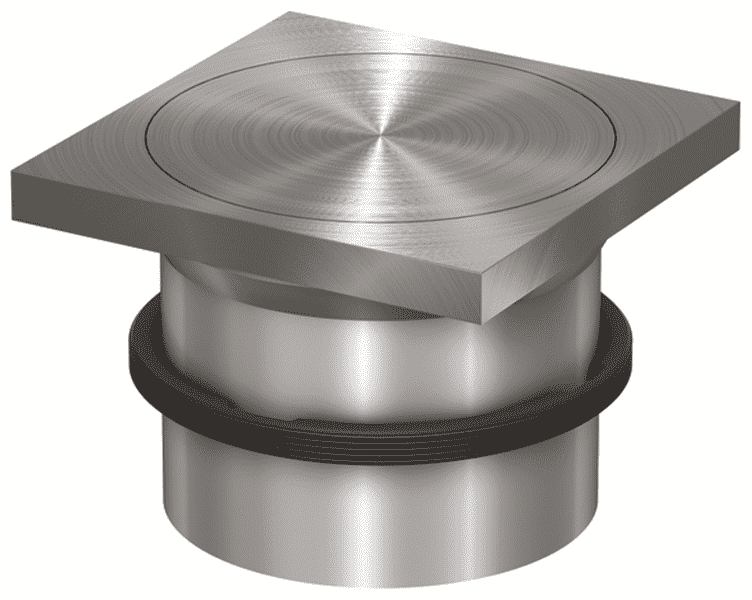

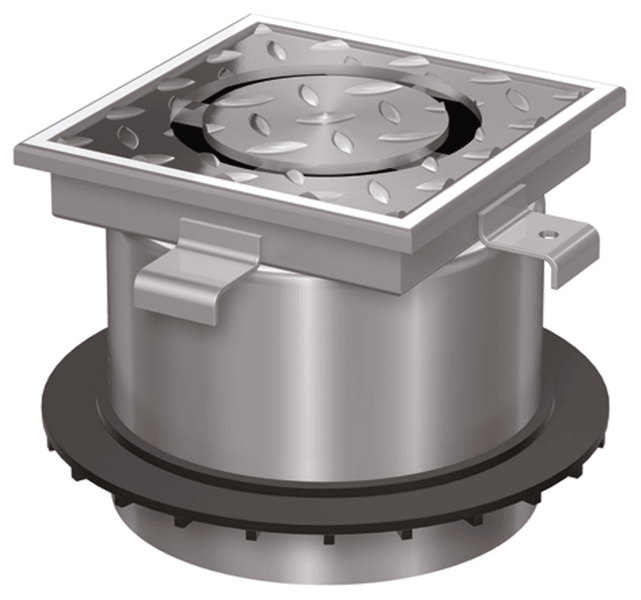

  • Rozsdamentes
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    150 x 150
  • Szita rács és szagzáró fedél rozsdamentes acélból
  • L 15
35-85
  • Rögzítés nélküli ráccsal
5141.94.22dxf

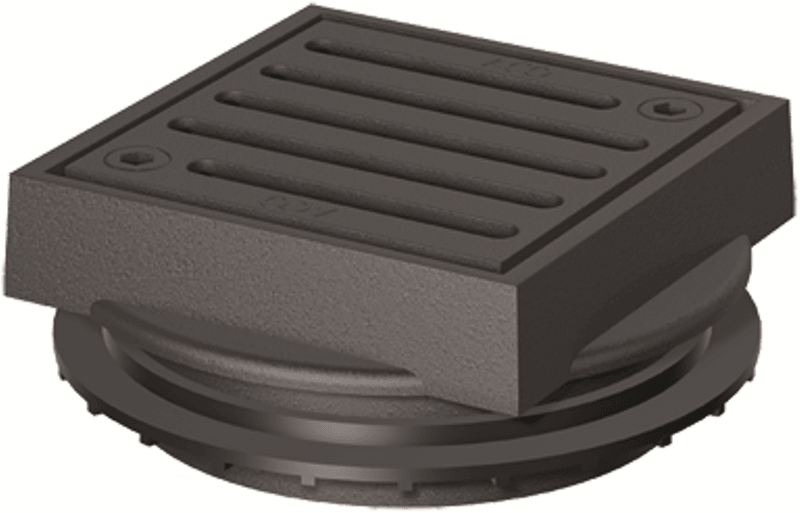

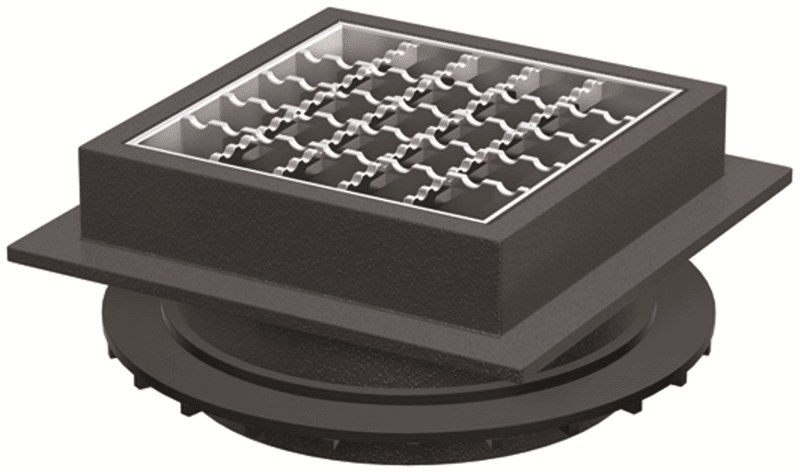

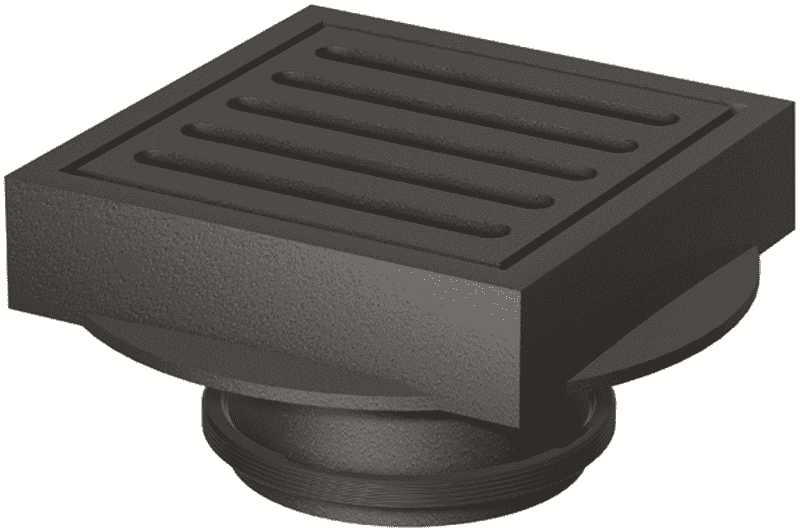

  • Rozsdamentes
  • Drain- gyűrű

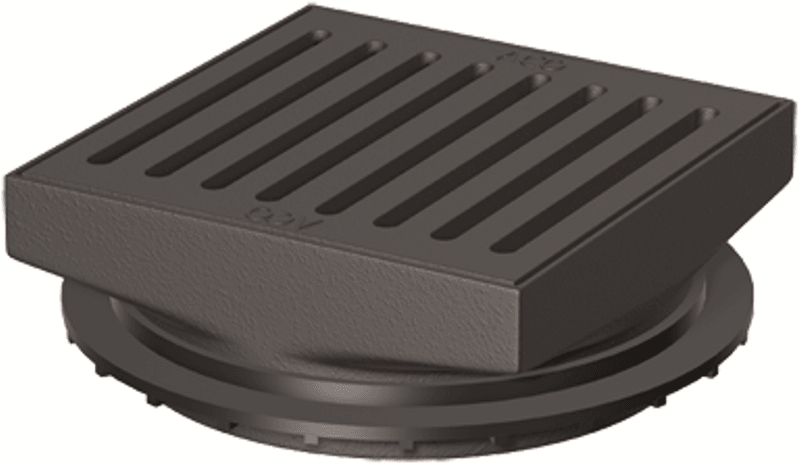

  • Keret öntöttvasból
    197x 197
  • Öntöttvasráccsal
    170 x 170
  • M 125
85-90
  • Rögzítés nélküli ráccsal
5141.83.22dxf

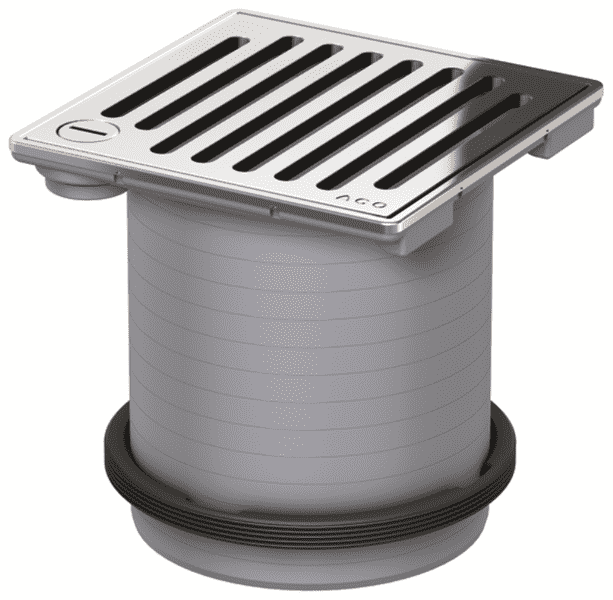

Magasított feltétek

KépMűszaki rajzKialakítás (mm)Magassági állíthatóságLeírásCikkszámLetöltés
  • MEKU
  • Drain-gyűrű
  • Keret rozsdamentes acélból
    111 x 111
  • Rozsdamentes acél ráccsal
    104 x 14
  • K3
35-260
  • Lecsavarozott
5150.81.23dxf
  • Műanyag
  • Drain-gyűrű
  • Keret műanyagból
    111 x 111
  • Rozsdamentes acél ráccsal
    104 x 14
  • K3
35-250
  • Rögzítés nélküli ráccsal
5150.87.23dxf

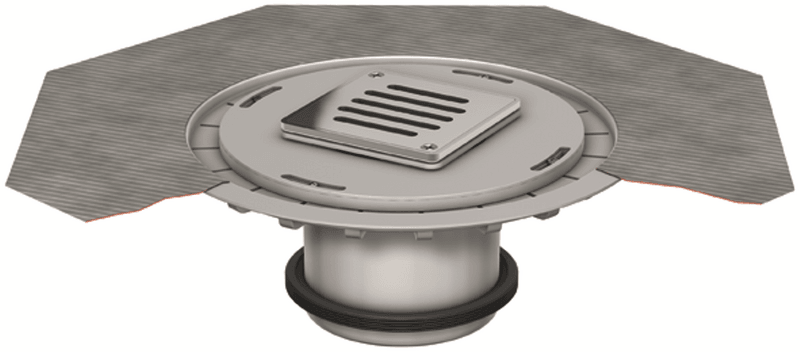

AV Selecta feltétek kent szigetléshez hagyományos

KépMűszaki rajzKialakításLeírásCikkszámLetöltés

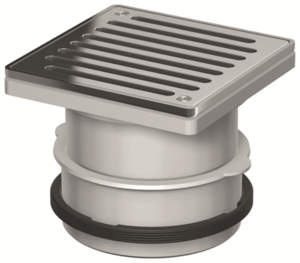

  • Műanyag
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    111 x 111
  • Rozsdamentes acélráccsal
    104 x 104
  • K3
  • Magassági állíthatóság
    40 - 100
Lecsavarozott5150.91.22dxf
  • Lecsavarozott
  • Csúszásgátlás: C osztály
5150.91.33dxf
  • Műanyag
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    148 x 148
  • Rozsdamentes acélráccsal
    104 x 104
  • K3
  • Magassági állíthatóság
    40 - 100
  • Lecsavarozott
  • Elcsúsztatható keret
    (oldalirányú elcsúsztathatóság 36 mm)
5141.91.52dxf
  • Lecsavarozott
  • Csúszásgátlás: C osztály
  • Elcsúsztatható keret
    (oldalirányú elcsúsztathatóság 36 mm)
5141.91.53dxf
  • Műanyag
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    148 x 148
  • Rozsdamentes acélráccsal
    104 x 104
  • K3
  • Magassági állíthatóság
    40 - 100
  • Csúszózárás
  • Elcsúsztatható keret
    (oldalirányú elcsúsztathatóság 36 mm)
5141.91.22dxf
  • Csúszózárás
  • Csúszásgátlás: C osztály
  • Elcsúsztatható keret
    (oldalirányú elcsúsztathatóság 36 mm)
5141.91.33dxf


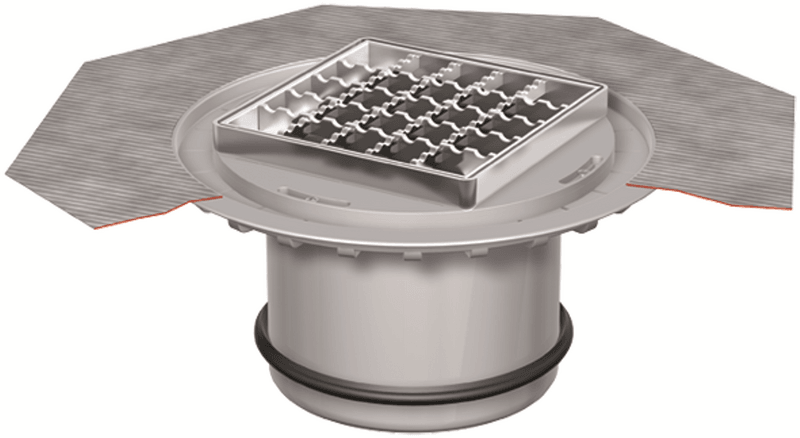

  • Műanyag
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    150 x 150
  • Rozsdamentes acélráccsal
    142 x 142
  • L 15
  • Magassági állíthatóság
    40 - 100
  • Rögzítés nélküli ráccsal
  • Csúszásmentes
  • Elcsúsztatható keret
    (oldalirányú elcsúsztathatóság 36 mm)
5141.97.22dxf


  • Műanyag
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
  • Rozsdamentes acélráccsal
  • K 3
  • Magassági állíthatóság
    57 - 125
  • Rögzítés nélküli ráccsal
5141.29.22dxf
  • Műanyag
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    149 x 149
  • Rozsdamentes acélráccsal
    140 x 140
  • K 3
  • Magassági állíthatóság
    57 - 125
  • Csúszózárás
5141.30.22dxf

Kvarchomok karimás feltétek kent szigeteléshez

KépKialakításLeírásCikkszámLetöltés

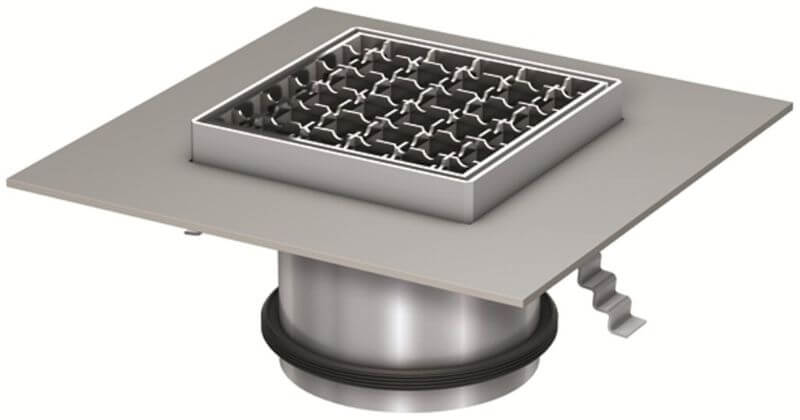

  • Rozsdamentes
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    148 x 148
  • Rozsdamentes acélráccsal
    140 x 140
  • K3
  • Magassági állíthatóság
    35-65
Lecsavarozott9406.89.22dxf
  • Rozsdamentes
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    148 x 148
  • Rozsdamentes acélráccsal
    140 x 140
  • K3
  • Magassági állíthatóság
    50-85
  • Lecsavarozott
  • Csúszásgátlás: C osztály
9406.89.33
dxf

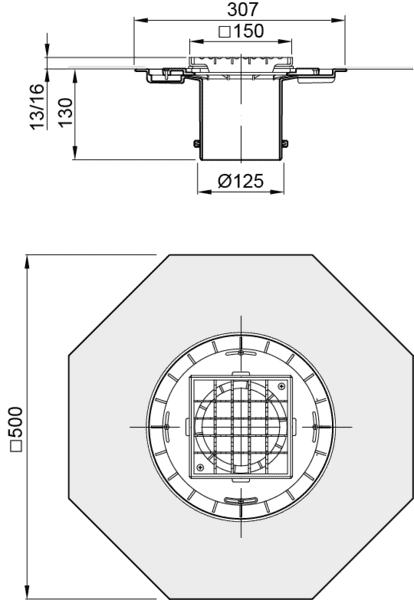

  • Rozsdamentes
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    150 x 150
  • Hálós rács rozsdamentes acélból
    140 x 140
  • L 15
  • Magassági állíthatóság
    50 - 100
  • Rögzítés nélküli ráccsal
  • Csúszásmentes
9406.92.22dxf
  • Rozsdamentes
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    150 x 150
  • Hálós rács rozsdamentes acélból
    140 x 140
  • M 125
  • Magassági állíthatóság
    50 - 100
  • Rögzítés nélküli ráccsal
  • Csúszásmentes
9406.93.22dxf

Tartozékok

KépMűszaki rajzMegnevezésAz alábbihoz alkalmazhatóLeírás CikkszámLetöltés

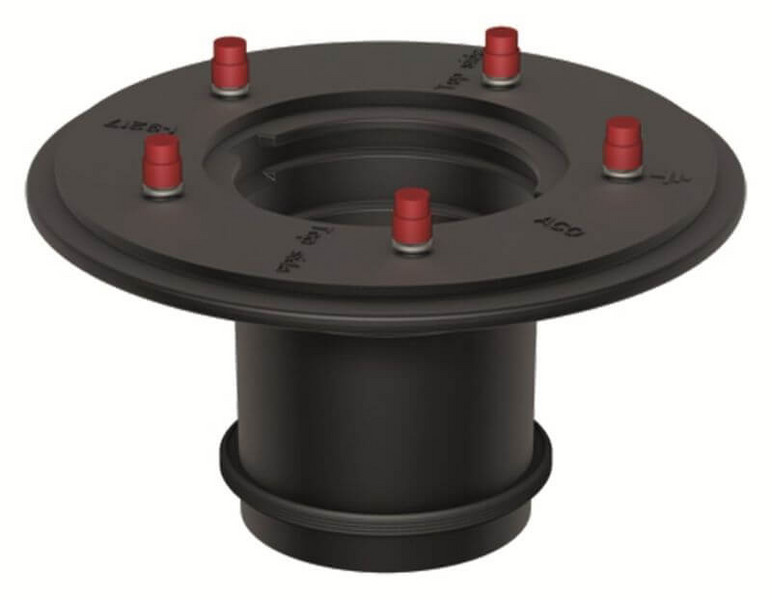

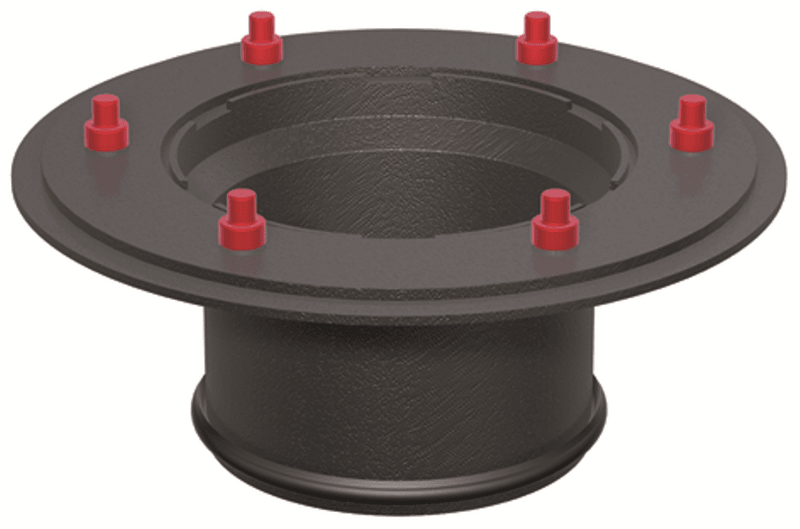

Felsőrész
  • Minden Passavant összefolyótest
  • DN 50 - DN 100
  • Öntöttvasból
  • Csőcsonk átmérő: 125 mm
  • Tömítőgyűrűvel
  • Szorító szigetelő karimával
  • Magassági állíthatóság:
    50 - 104 mm
  • Súly: 7,3 kg
Festékbevonattal5145.52.50
dxf
Fehér epoxi5145.57.50dxf

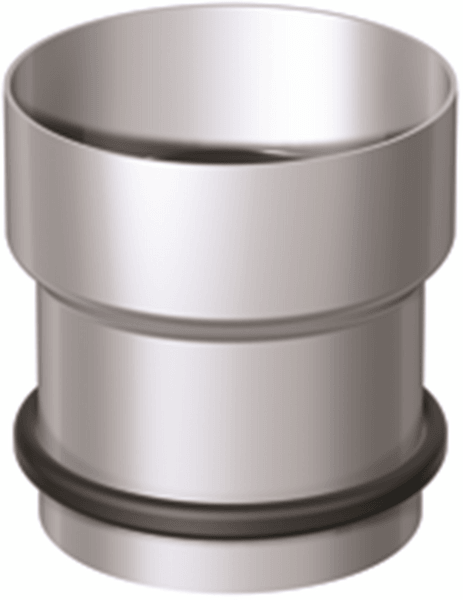

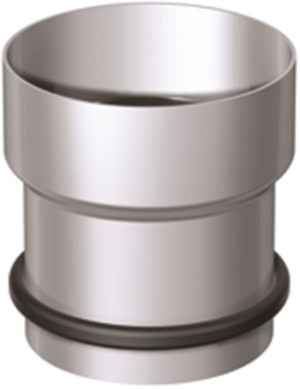

Magasító
  • Minden fesőrész és feltét elem
  • Csőcsonk átmérő: 125 mm
  • Rozsdamentes acélból,
    anyagminőségből 1.4301
  • Magasító max 110 mm
  • Tömítőgyűrűvel
  • Súly: 1,2 kg
 5145.50.50dxf

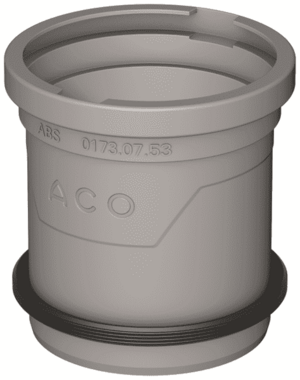

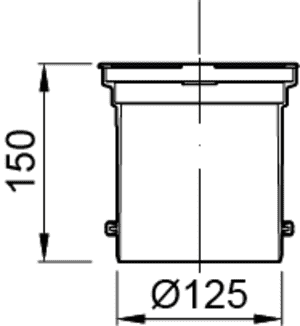

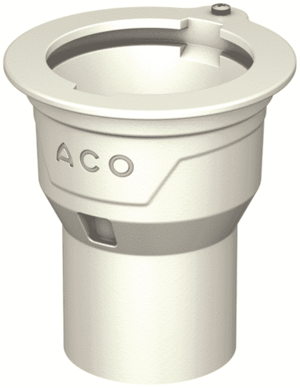

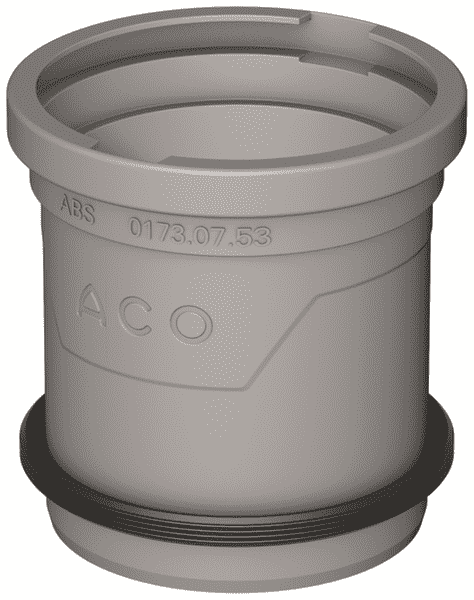

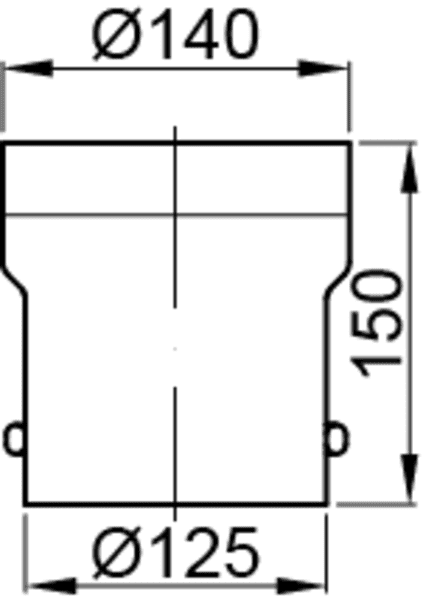

Közdarab
  • Minden fesőrész és feltét elem
  • Csőcsonk átmérő: 125 mm
  • Műanyag
  • Tömítőgyűrűvel
 5171.83.20dxf

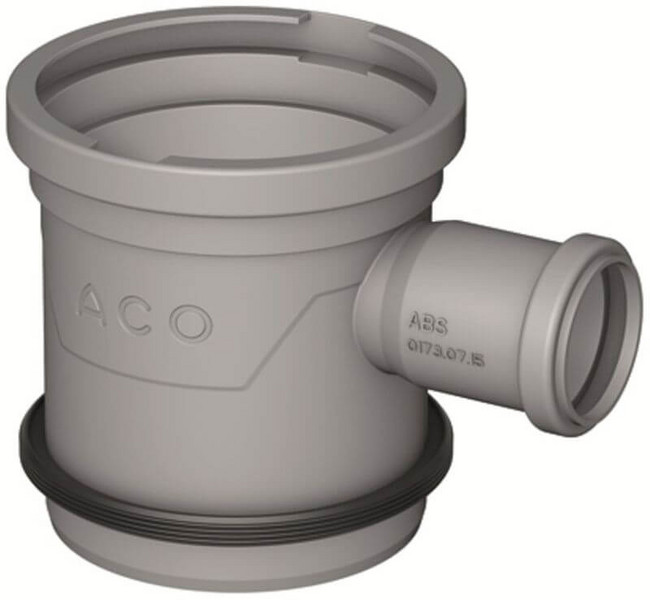

Közdarab
becsatlakozással
  • Minden fesőrész és feltét elem
  • Csőcsonk átmérő: 125 mm
  • Műanyag
  • Tömítőgyűrűvel
  • Oldalsó becsatlakozás
  • DN 50
 5171.84.20dxf

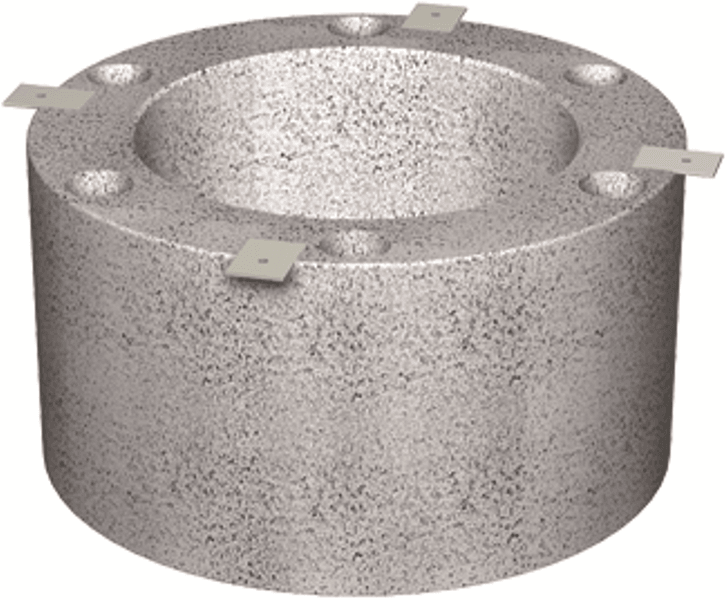

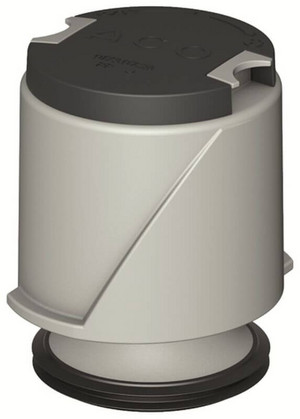

Fit-in beépítési
egységcsomag
  • Passavant összefolyótest
  • Függőleges kivezetés


  • Nem gyúlékony
    Építőanyag osztály A1
  • Habarcs mentes beépítési
    magfuratba: Ø160 mm
  • Méretek Fit-in:
    Átmérő: 159 mm
    Magasság: 149 mm
  • Súly: 2,5 kg


DN 505150.10.60dxf
DN 705170.10.60dxf
DN 1005570.10.60dxf

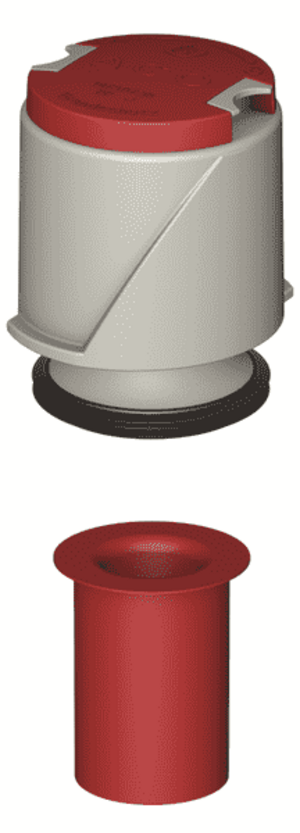

Szag és füstzár
  • Bűzzár
  • Tűzvédelmi egység csomag
  • Gumiból
  • Lecsökkentett átfolyás:
    0,3 l/s
 5128.10.75

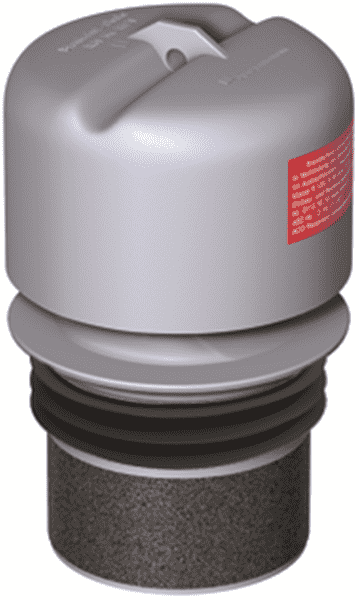

Tűzvédelmi
egységcsomag
  • Passavant összefolyótest
  • Függőleges kivezetés


  • Tűz és füstzáró utólagosan
    elhelyezhető tűzvédelmi
    elem az összefolyótesthez
  • A következőkből áll:
    Bűzzár ás hőpajzs
    Tűzvédelmi patron
  • Hivatalos minősítés:
    Z-19.17-2144


DN 505150.10.35dxf
DN 705170.10.35dxf
DN 1005570.10.35

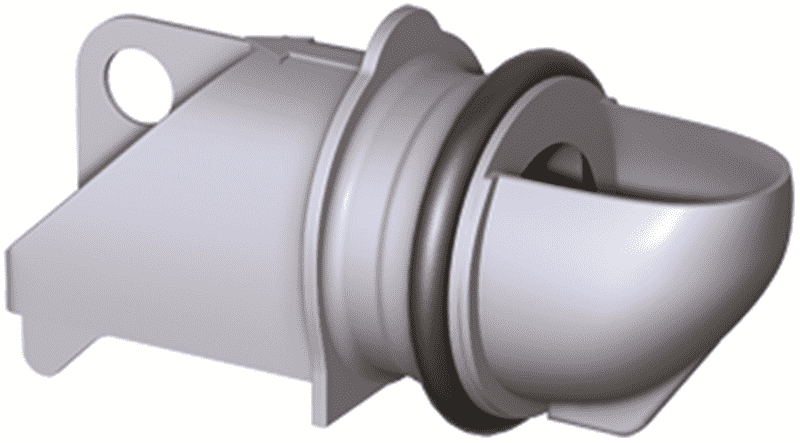

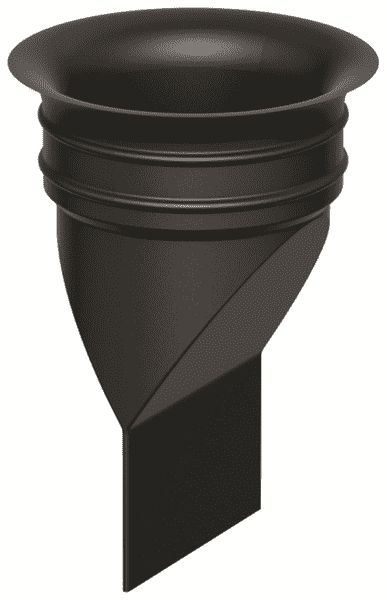

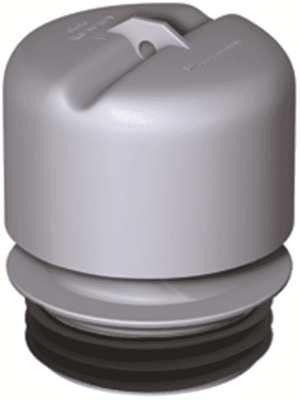

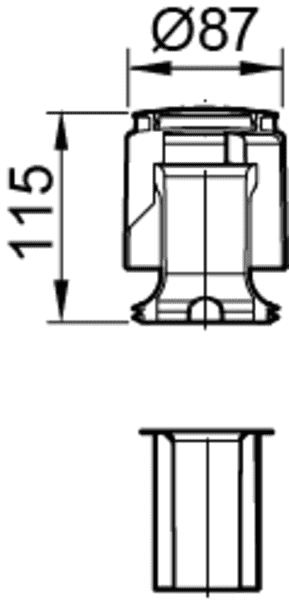

Bűzzár
  • Minden Passavant összefolyótest
  • DN 50 - DN 100
A következőkből áll:
Harang és cső		 5128.10.55dxf

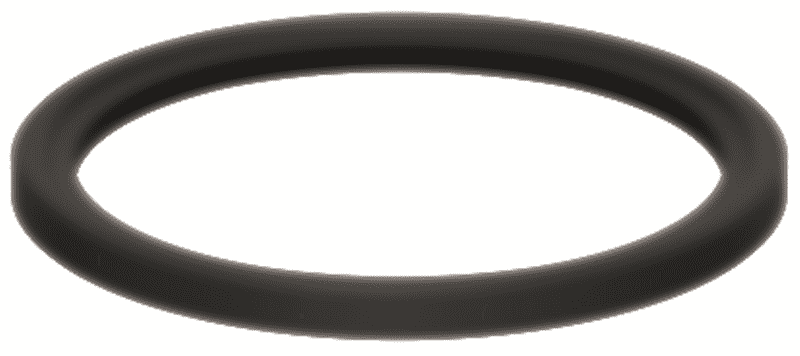

Tömítőgyűrű
  • Minden Passavant összefolyótest
  • DN 50 - DN 100
  • Tömítőgyűrű a feltét elem
    és összefolyótest közé
  • Gyűrű színe fekete
 5150.90.20dxf

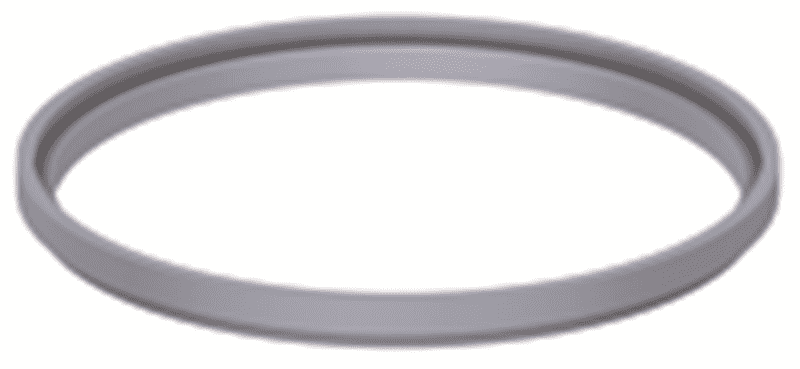

Drain-gyűrű
  • Minden Passavant összefolyótest
  • DN 50 - DN 100
  • Drain-gyűrű a feltét elem
    és összefolyótest közé
  • Gyűrű színe szürke
 5150.81.45dxf
Gumi csatlakozó
DN 70/DN 80
  • Wal-Selecta összefolyótest
    DN 70
  • Spin lapostető összefolyótest
    DN 70
  • Passavant összefolyótest
    DN 70
Összefolyótest DN 70 és
SML-cső DN 80 összekötésére		 5170.70.80dxf

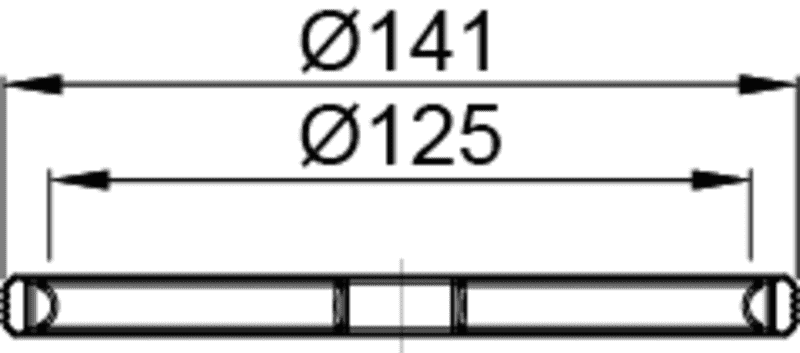

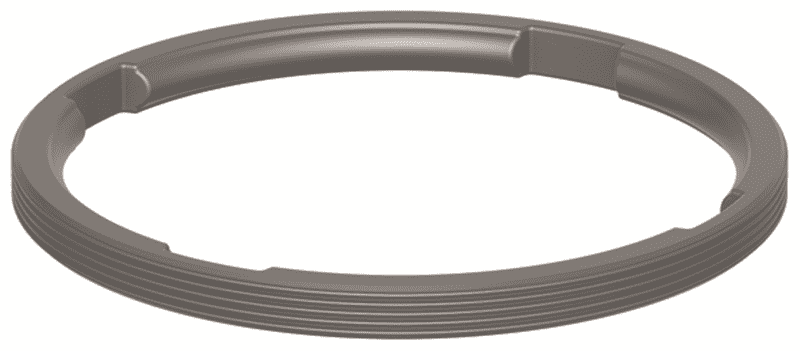

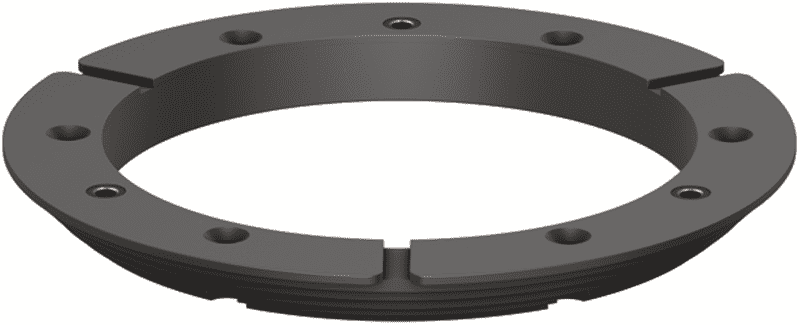

Szorítógyűrű

Feltét elem:

  • 5141.96.22
  • 9579.40.96
  • PVC gyűrű
  • Egybe öntött PU tömítő
    ajakkal
  • A réskivágás szélessége
    2 mmm
 5141.96.26dxf

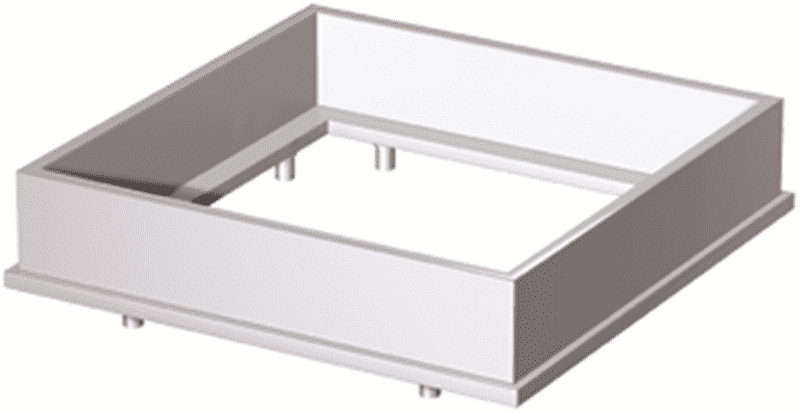

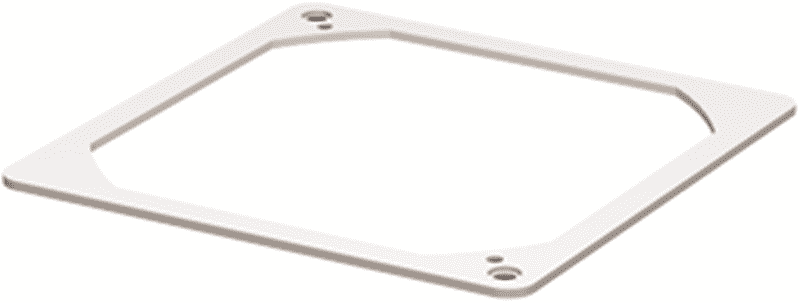

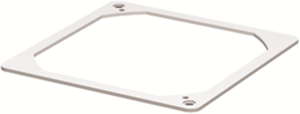

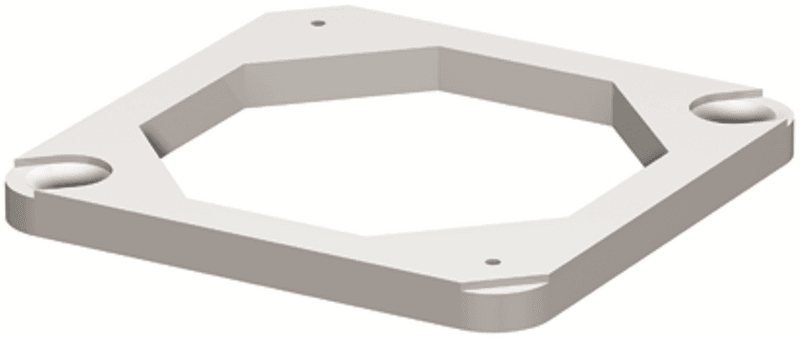

Magassági
szerelőgyűrű

Feltét elem műanyagból:

  • 5141.29.00 - 5141.32.00
  • 5141.42.00
  • 5141.48.00
  • 620475 - 620477
  • 9579.60.91
  • 9579.61.91
  • 5141.91.23.
  • 515.91.23
  • Műanyagból
  • Magassági szereléshez
    6 mm vastag gyűrű
 5141.30.15dxf

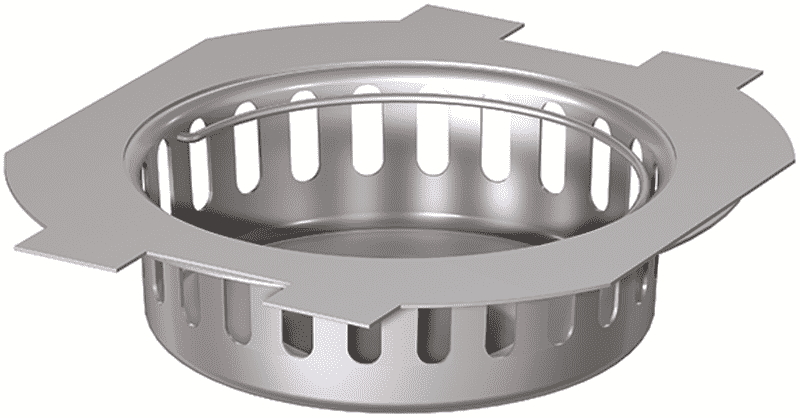

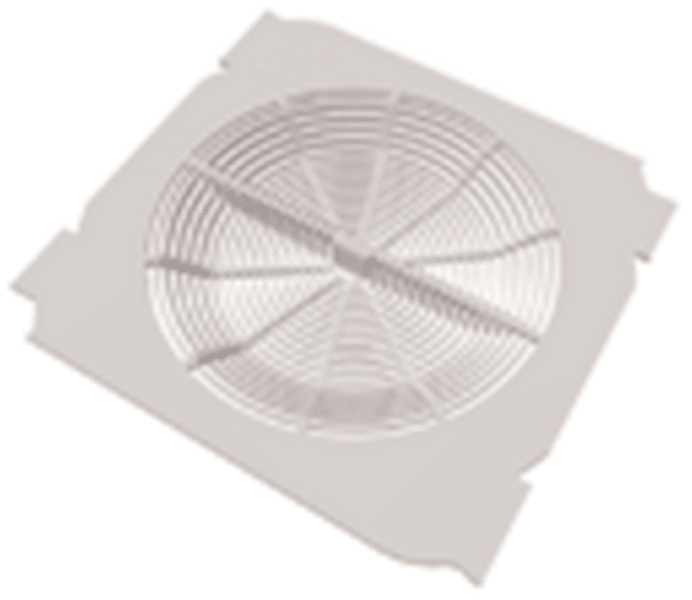

Hajfogó

Feltét elem műanyagból:

  • 5141.22.xx
  • 5141.23.xx
  • 5141.29.xx
  • 5141.30.xx
  • 9579.40.81
  • 9579.41.81
  • 9579.40.87
  • 9579.60.91
  • 5141.61.91
  • Műanyagból
 5141.00.19dxf
Szennyfogó
vödör


Feltét elem:

  • 5141.71.xx
  • 5141.81.xx
  • 5141.86.xx
  • 5141.87.xx
  • 5141.89.xx
  • 5141.91.xx
  • 5141.92.xx
  • 5141.93.xx
  • 5141.97.xx
  • 9406.89.xx
  • 9406.92.xx
  • 9406.93.xx

Spin lapostető összefolyó DN 70

Zöldtető összefolyó

  • Rozsdamentes acélból,
    anyagminőség 1.4301
  • Minimális födémszerkezet
    a karima felett: 50 mm
  • Súly: 0,2 kg
Részélesség: 8 mm7000.03.00dxf
Részélesség: 6 mm7000.03.19dxf

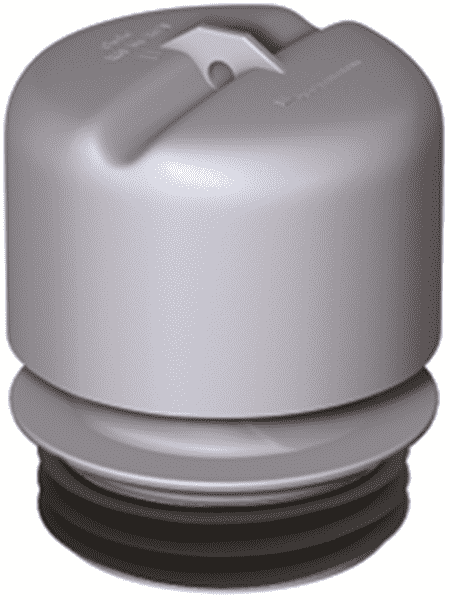

Szagzár

Feltét elem:

  • 5141.94.22
  • 9579.40.94
A szagzárófedél nyitásához 5141.94.09dxf
Feltét keret

Padló összefolyó DN 100:

  • 5194.10.00
  • 5194.20.00
  • 5194.30.00


Rács:

  • 5095.00.20
  • 5095.01.20
  • 5084.85.20


Feltét elem:

  • 5141.83.00
  • 5141.83.22
  • 5184.82.00
  • 5184.84.00
  • 5184.85.00


  • Öntöttvasból
  • Keret méret: 197 x 197 mm
  • Lépcsőzetes magassági
    állíthatóság 46 mm
  • Súly: 3,6 kg
Festékbevonattal5095.80.00dxf
Fehér epoxi5095.90.00dxf
Feltét Keret

Feltét elem:

  • 5141.97.22
  • 5141.97.52
  • 5141.91.53
  • 9579.60.91
  • 9579.61.91
  • 9579.60.97
  • Műanyagból
  • 2 csavarral állítható
    magasság
  • 150 x 150 mm-es keret
    mérethez
  • min. 11 mm - 16 mm
    vastag csempéhez
Magasság: 3 mm5141.91.15
Magasság: 9 mm5141.91.25

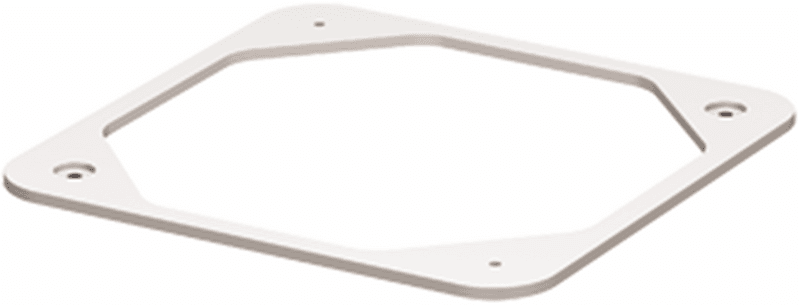

Feltét Keret

Feltét elem:

  • 5150.91.00
  • 5150.91.01
  • 5150.91.11
  • 5150.91.22
  • 5150.91.23
  • Műanyagból
  • 2 csavarral
  • Lépcsőzetes magassági
    állíthatóság
  • 110 x 110 mm-es keret
    mérethez
  • min. 11 mm vastag
    csempéhez
Magasság: 3 mm5150.91.15dxf
Magasság: 9 mm5150.91.25dxf

Wal-Selecta ipari összefolyók

KépMűszaki rajz LeírásBűzzárFelületkezelésVízelvezető képesség
(l/s)		CikkszámLetöltés
  • Függőleges
  • Nincs oldalsó becsatlakozás
  • Ragasztó szigetelő karimával
VanFestékbevonattal2,05086.10.00dxf
Fehér epoxi2,05086.60.00dxf
NincsFestékbevonattal2,55187.10.00dxf
Fehér epoxi2,55187.60.00dxf
  • Függőleges
  • Nincs oldalsó becsatlakozás
  • Szorító szigetelő karimával
VanFestékbevonattal2,05087.10.00dxf
Fehér epoxi2,05087.60.00dxf
NincsFestékbevonattal2,55187.20.00dxf
Fehér epoxi2,55187.70.00dxf
  • Függőleges
  • Oldalsó becsatlakozás
  • Ragasztó szigetelő karimával

VanFestékbevonattal2,05086.14.00dxf
Fehér epoxi2,05086.64.00dxf
NincsFestékbevonattal2,55187.14.00dxf
Fehér epoxi2,55187.64.00dxf

  • Függőleges
  • Oldalsó becsatlakozás
  • Szorító szigetelő karimával
VanFestékbevonattal2,05087.14.00dxf
Fehér epoxi2,05087.64.00dxf
NincsFestékbevonattal2,55187.24.00dxf
Fehér epoxi2,55187.74.00dxf
  • Vízszintes
  • Nincs oldalsó becsatlakozás
  • Ragasztó szigetelő karimával
VanFestékbevonattal2,05086.30.00dxf
Fehér epoxi2,05086.80.00dxf
NincsFestékbevonattal2,55187.31.00dxf
Fehér epoxi2,55187.81.00dxf
  • Vízszintes
  • Nincs oldalsó becsatlakozás
  • Szorító szigetelő karimával
VanFestékbevonattal2,05086.40.00dxf
Fehér epoxi2,05086.90.00dxf
NincsFestékbevonattal2,55187.41.00dxf
Fehér epoxi2,55187.91.00dxf

  • Vízszintes
  • Oldalsó becsatlakozás
  • Szorító szigetelő karimával
VanFestékbevonattal2,05086.44.00dxf
Fehér epoxi2,05086.94.00dxf
NincsFestékbevonattal2,55187.44.00dxf
Fehér epoxi2,55187.94.00dxf

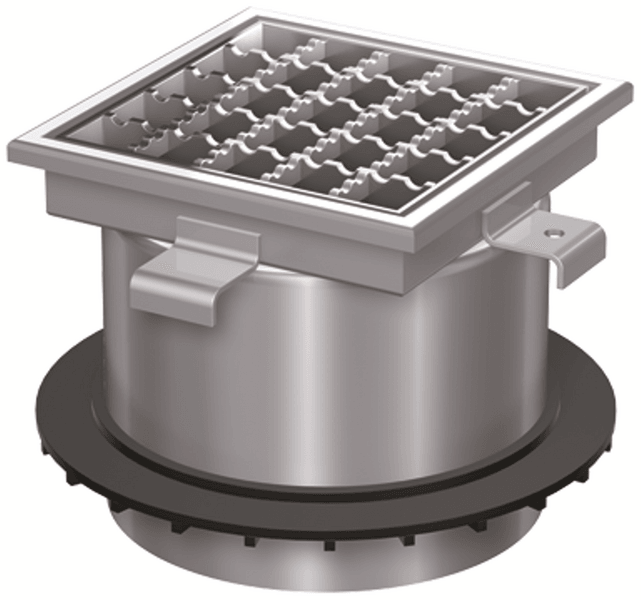

Feltét elemek

KépMűszaki rajzKialakítás
(mm)		Magassági
állíthatóság
(mm)		LeírásCikkszámLetöltés

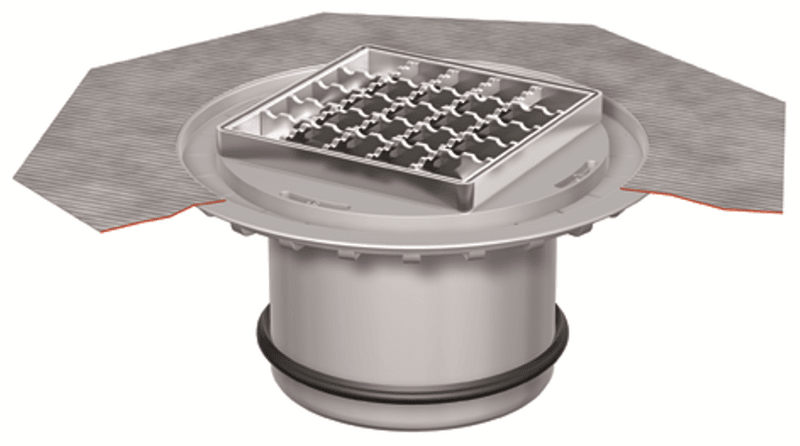

  • Műanyag
  • Drain-gyűrű
  • Keret műanyagból
    198 x 198
  • Rozsdamentes acél ráccsal
    188 x 188
  • K3
45-150
  • Rögzítés nélküli ráccsal
5084.87.00dxf
  • Rögzítés nélküli ráccsal
  • Csúszásgátlás: C osztály
5084.87.11

  • Műanyag
  • Drain-gyűrű
  • Keret műanyagból
    198 x 198
  • Rozsdamentes acél ráccsal
    188 x 188
  • K3
45-150
  • Lecsavarozott
5084.71.00dxf
  • Lecsavarozott
  • Csúszásgátlás: C osztály
5084.71.11dxf

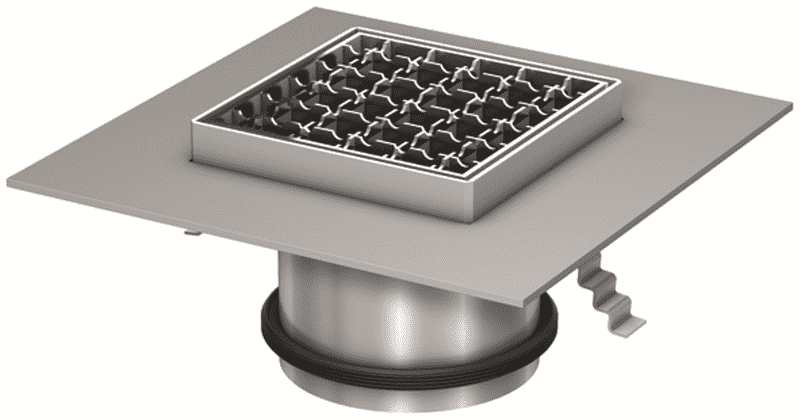

  • MEKU
  • Drain-gyűrű
  • Keret rozsdamentes acélból
    196 x 196
  • Rozsdamentes acél ráccsal
    188 x 188
  • K3
50 - 155
  • Lecsavarozott
5084.81.00dxf
  • Lecsavarozott
  • Csúszásgátlás: C osztály
5084.81.11dxf

  • Rozsdamentes
  • Drain-gyűrű
  • Keret rozsdamentes acélból
    196 x 196
  • Rozsdamentes acél ráccsal
    188 x 188
  • K3
45 - 160
  • Lecsavarozott
5084.89.00dxf
  • Lecsavarozott
  • Csúszásgátlás: C osztály
5084.89.11dxf

  • Öntöttvas
  • Drain-gyűrű
  • Keret öntöttvasból
    200 x 200
  • Öntöttvas ráccsal
    187 x 187
  • L 15
60 - 75
  • Rögzítés nélküli ráccsal
  • Festék bevonattal
5084.80.00dxf
  • Rögzítés nélküli ráccsal
  • Fehér epoxi
5084.83.00dxf
  • Öntöttvas, fehér epoxi
  • Drain-gyűrű
  • Keret öntöttvasból
    197 x 197
  • Hálós rács rozsdamentes acélból
    171 x 171
  • L 15
75 - 95
  • Rögzítés nélküli ráccsal
  • Csúszásmentes
5084.84.00dxf
  • Rozsdamentes
  • Drain-gyűrű
  • Keret rozsdamentes acélból
    200 x 200
  • Hálós rács rozsdamentes acélból
    171 x 171
  • L 15
60 - 185
  • Rögzítés nélküli ráccsal
  • Csúszásmentes
5084.92.00dxf
  • Öntöttvas festék bevonattal
  • Drain-gyűrű
  • Keret öntöttvasból
    197 x 197
  • Hálós rács horganyzott acélból
    171 x 171
  • M 125
75 - 95
  • Rögzítés nélküli ráccsal
5084.85.00dxf
  • Rozsdamentes
  • Drain-gyűrű
  • Keret rozsdamentes acélból
    200 x 200
  • Hálós rács rozsdamentes acélból
    171 x 171
  • M 125
60 - 185
  • Rögzítés nélküli ráccsal
  • Csúszásmentes
5084.93.00dxf
  • Rozsdamentes
  • Drain-gyűrű
  • Keret rozsdamentes acélból
    200 x 200
  • Bordásrács rozsdamentes acélból
    171 x 171
  • M 125
60 - 185
  • Rögzítés nélküli ráccsal
5084.94.00dxf
  • Rozsdamentes
  • Drain-gyűrű
  • Keret rozsdamentes acélból
    200 x 200
  • Rozsdamentes acélból ráccsal
  • 171 x 171
  • M 125
60 - 185
  • Rögzítés nélküli ráccsal
5084.95.00dxf
  • Öntöttvas festék bevonattal
  • Drain-gyűrű
  • Keret öntöttvasból
    197 x 197
  • Öntöttvas ráccsal
    171 x 171
  • M 125
75 - 95
  • Rögzítés nélküli ráccsal
5084.82.00dxf
  • Öntöttvas festék bevonattal
  • Drain-gyűrű
  • Keret öntöttvasból
    197 x 197
  • Öntöttvas ráccsal
    171 x 171
  • M 125
75 - 95
  • Lecsavarozott
5084.86.00dxf

Magasított feltétek

KépMűszaki rajzKialakítás

(mm)		Magassági
állíthatóság
(mm)		LeírásCikkszámLetöltés
  • Műanyag
  • Drain gyűrű
  • Keret műanyagból
  • 198 x 198
  • Rozsdamentes acél ráccsal
  • 188 x 188
  • K 3
45-270Rögzítés nélküli ráccsal5084.87.01dxf
  • MEKU
  • Drain gyűrű
  • Keret rozsdamentes acélból
  • 196 x 196
  • Rozsdamentes acél ráccsal
  • 188 x 188
  • K 3
55-275Lecsavarozott5084.81.01dxf
  • Drain gyűrű
  • Keret műanyagból
  • 198 x 198
  • Rozsdamentes acél ráccsal
  • 188 x 188
  • K 3
45-270Lecsavarozott5084.71.01

AV-Selecta feltétek kent szigeteléshez standard és magasított

KépMűszaki rajzKialakítás
(mm)		LeírásCikkszámLetöltés
Standard

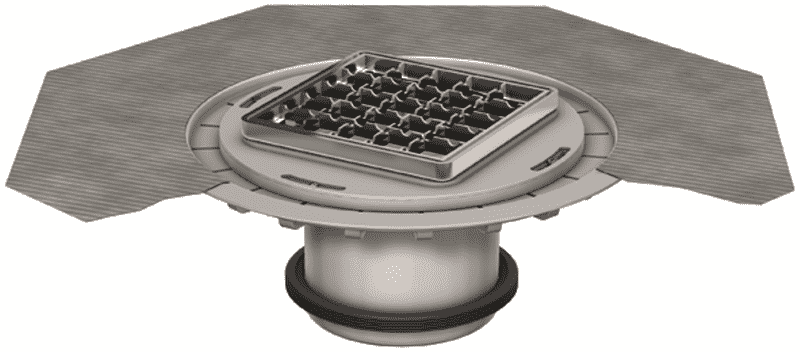

  • Műanyag
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    196 x 196
  • Rozsdamentes acél ráccsal
    188 x 188
  • K3
  • Magassági állíthatóság:
    Ragasztó karima
    30 - 120 mm

    Szorító karima
    46 - 120 mm
  • Lecsavarozott
  • Elcsúsztatható keret (oldalirányú elcsúsztathatóság 36 mm)
5084.91.00dxf
  • Lecsavarozott
  • Csúszásgátlás: C osztály
  • Elcsúsztatható keret (oldalirányú elcsúsztathatóság 36 mm)
5084.91.11dxf
  • Műanyag
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    194 x 194
  • Rozsdamentes acél ráccsal
    186 x 186
  • L 15
  • Magassági állíthatóság:
    Ragasztó karima
    30 - 120 mm

    Szorító karima
    46 - 120 mm
  • Rögzítés nélküli ráccsal
  • Csúszásmentes
  • Elcsúsztatható keret (oldalirányú elcsúsztathatóság 36 mm)
5084.97.00dxf
Magasított feltétek
  • Műanyag
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    196 x 196
  • Rozsdamentes acél ráccsal
    188 x 188
  • K3
  • Magassági állíthatóság:
    Ragasztó karima
    30 - 240 mm

    Szorító karima
    46 - 240 mm
  • Lecsavarozott
  • Elcsúsztatható keret (oldalirányú elcsúsztathatóság 36 mm)
5084.91.01dxf
  • Műanyag
  • Tömítőgyűrű
  • Keret rozsdamentes acélból
    194 x 194
  • Rozsdamentes acél ráccsal
    • 186 x 186
  • L 15
  • Magassági állíthatóság:
    Ragasztó karima
    30 - 240 mm

    Szorító karima
    46 - 240 mm
  • Rögzítés nélküli ráccsal
  • Csúszásmentes
  • Elcsúsztatható keret (oldalirányú elcsúsztathatóság 36 mm)
5084.97.01dxf

Tartozékok

KépMűszaki rajzMegnevezésAz alábbihoz alkalmazhatóLeírásCikkszámLetöltés
Felsőrész
  • Wal-Selecta összefolyó test
  • DN 100
  • Öntöttvasból
  • Csőcsonk átmérő: 198 mm
  • Tömítőgyűrű
  • Nem gyúlékony
  • Építőanyag osztály A1
  • A második vízszigetelő lemezhez csatlkaozás
  • Szorító szigetelő karimával
  • Szivárgó nyilásokkal
  • Magassági állíthatóság
    45 - 100 mm
5087.15.30

Festék bevonattal		dxf
5087.65.30

Fehér epoxi		dxf
Fit-in beépítési egységcsomagWal-Selecta összefolyó test
  • DN 100
  • Csőcsonk toldó: 90º
  • Nincs oldalsó becsatlakozás
  • Nem gyúlékony
  • Építőanyag osztály A1
  • Habarcsmentes beépítés magfuratba: 350 mm
  • Méretek:
    d: 340 mm
    magasság: 180 mm
  • Súly: 2,5 kg
5087.10.40dxf
Tűzvédelmi harang bűzzárralWal-Selecta összefolyó test és Variant-CR sorozat
  • DN 100
  • Csőcsonk toldó: 90º
  • Előregyártott tűzvédelmi patron
  • Tűz és füstzáró bűzzáró utólagos beszereléshez
  • Gumitömítéssel
  • Hivatalos minősítés
    AbZ: Z-19.17-1527
5087.20.15dxf
Harang bűzzárralWal-Selecta összefolyó test és Variant-CR sorozat
  • DN 100
  • Csőcsonk toldó: 90º
  • Gumitömítéssel
5086.20.15dxf
Bedugós bűzzárWal-Selecta összefolyó test
  • DN 100
  • Csőcsonk toldó: 90º
Minden 198 mm-es csőcsonk átmérőjűfeltét elemhez és felsőrészhez
  • Gumitömítéssel
5086.30.15dxf
TömítőgyűrűWal-Selecta összefolyó test és Variant-CR sorozat
  • DN 100
Finor
  • Két részes
  • Rozsdamentes acélból
  • az összefolyótest és feltételem közötti tömítéshez
5084.90.00dxf
HajfogóFeltét elem:
  • 5084.71.xx
  • 5084.81.xx
  • 5084.87.xx
  • 5084.91.xx
  • 9519.60.91
  • 9519.61.91
Műanyagból5084.00.19
KözdarabWal-Selecta összefolyó test
  • DN 100
  • Öntöttvasból
  • Nincs szivárgónyílás
  • Oldalsó becsatlakozás
    DN 50
  • DN 50 gumi madzsettával
  • Csőátmérő: 48 - 54
  • Csak együtt van az összefolyótest a szorító szigetlő karimával
  • Súly: 7,4 kg
  • Tömítő gyűrű külön rendelésre
5089.84.00

Festék bevonattal		dxf
5089.85.00

Fehér apoxi		dxf
TömítőgyűrűKözdarab
  • 5089.84.00
  • 5089.85.00
  • Átmérő: 180 mm
  • Vastagság: 12 mm
  • Közdarab és a feltét elem között tömítéshez
6190.05.26dxf

Toldó DN 50Wal-Selecta összefolyó test
  • DN 100
  • Öntöttvasból, festék bevonattal
  • Szorító szigetlő karimával
  • Függőleges
  • DN 50 gumi madzsettáva
  • Súly: 2,5 kg
5163.15.00dxf

  • Öntöttvasból, festék bevonattal
  • Szorító szigetlő karimával
  • Vízszintes
  • DN 50 gumi madzsettáva
  • Súly: 4,8 kg
5165.15.00dxf
Magasító keret
Padlóösszefolyó DN 100
  • 5194.10.00
  • 5194.20.00
  • 5194.30.00

Rács
  • 5095.00.20
  • 5095.01.20
  • 5084.85.20

Feltét elem
  • 5141.83.00
  • 5141.83.22
  • 5084.82.00
  • 5084.84.00
  • 5084.85.00
  • Öntött vasból
  • Keretméret: 197 x 197
  • Lépcsőzetes magassági állíthatóság 46 mm
  • Súly: 3,6 kg
5095.80.00

(Festék bevonattal)		dxf
5095.90.00

(Fehér epoxi)		dxf
Magasító keretFeltét elem
  • 5084.84.00
Pincei összefolyó DN 100
  • 5001.00.00
  • 5002.00.00

Feltét keret ráccsal
  • 7000.43.00
  • Öntött vasból festékbevonattal
  • Keretméret: 200 x 200
  • Lépcsőzetes magassági állíthatóság 45 mm
  • Súly: 2,5 kg
5079.80.00dxf
Magasító keretFeltét elem
  • 5084.92.00
  • 5084.93.00

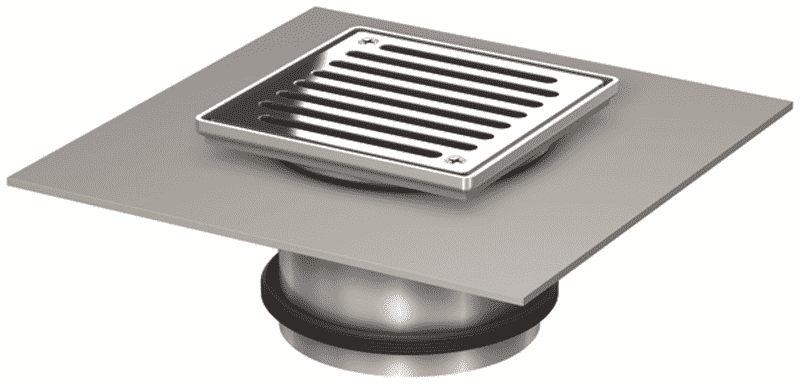

Rács
  • 5084.84.20
  • 5084.93.20
  • 5084.95.20
  • Rozsdamentes acélból, anyag minőség 1.4301
  • Keretméret: 187 x 187
  • Lépcsőzetes magassági állíthatóság 41 mm
  • Súly:1,9 kg
5095.89.10dxf

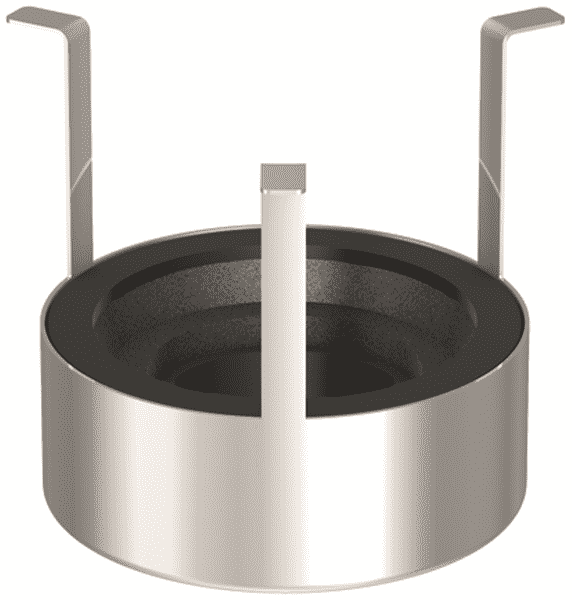

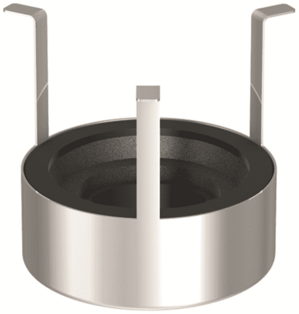

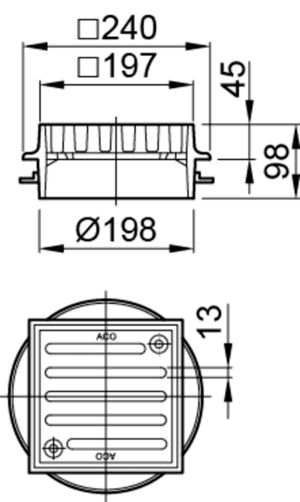

Szennyfogó vödörFeltét elem
  • 5084.71.00
  • 5084.80.00
  • 5084.81.00
  • 5084.83.00
  • 5084.87.00
  • 5084.89.00
  • 5084.91.00
  • 9405.89.00
  • Rozsdamentes acélból, anyag minőség 1.4301
  • Minimális födémszerkezet a ragasztókarima fölött: 50 mm
  • Súly: 0,6 kg
5086.10.19dxf
  • Rozsdamentes acélból, anyag minőség 1.4301
  • Részlegesség: 6 mm
  • Alternatív cikkszám 8 mm résszélességhez:
    5086.10.19
  • Minimális födémszerkezet a ragasztókarima fölött: 50 mm
5086.15.19dxf
Szennyfogó vödörFeltét elem
  • 9519.40.92
  • 9519.60.92
  • 9519.40.93
  • 9519.60.93
  • 9519.40.94
  • 9519.60.94
  • 9519.40.95
  • 9519.60.95
  • Rozsdamentes acélból, anyag minőség 1.4301
  • Minimális födémszerkezet a ragasztókarima fölött: 50 mm
  • Súly: 0,6 kg
9519.18.29

Résszélesség: 8 mm		dxf
9519.18.19

Résszélesség: 6 mm		dxf

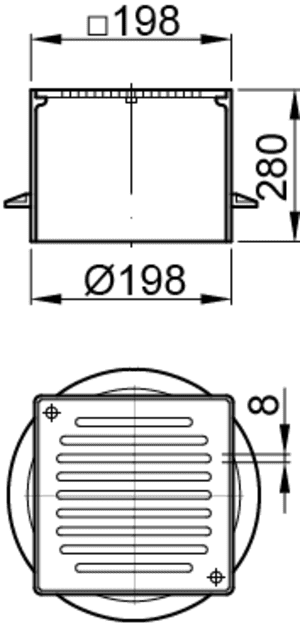

Szennyfogó vödör
Feltét elem
  • 5084.82.00
  • 5084.84.00
  • 5084.85.00
  • 5084.86.00
  • Rozsdamentes acélból, anyag minőség 1.4301
  • Alternatív cikkszám 6 mm résszélességhez:
    5084.84.19
  • Minimális födémszerkezet a ragasztókarima fölött: 50 mm
5084.82.19

Résszélesség: 8 mm		dxf
5084.84.19

Résszélesség: 6 mm		dxf
Szennyfogó vödör

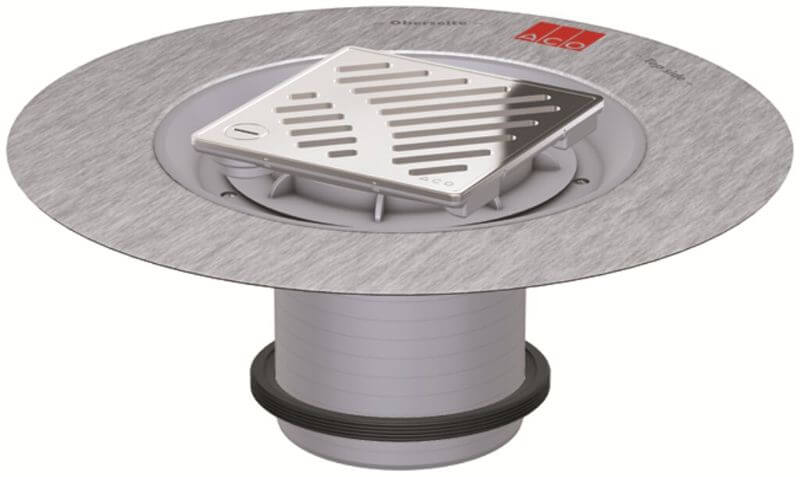

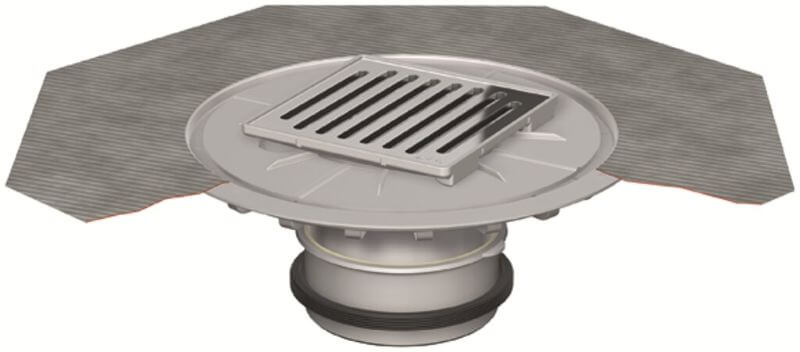

Spin lapos tető összefolyó
  • DN 100 - DN 150
  • elem szerkezet
    180 mm, ha polimer beton a feltét
  • Rozsdamentes acélból, anyag minőség 1.4301
  • Részlegesség: 8 mm
  • Minimális födémszerkezet a ragasztókarima fölött: 50 mm
  • Súly: 0,6 kg
7000.13.00dxf

Magasító keret		Feltét elem

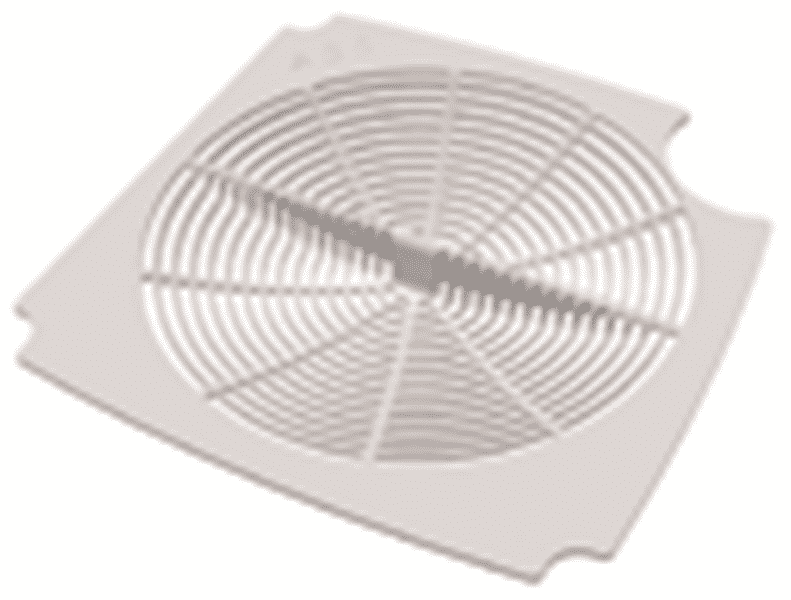

AV-Selecta-PP
  • 9519.60.91
  • 9519.61.91
  • 9519.60.97

Műanyagból
Keretméret: 196 x 196
Fokozatos magassági állíthatóság
Csempevastagság: 11 mm - 16 mm		5084.91.15

Magasság: 3 mm		dxf
5084.91.25

Magasság: 9 mm		dxf
