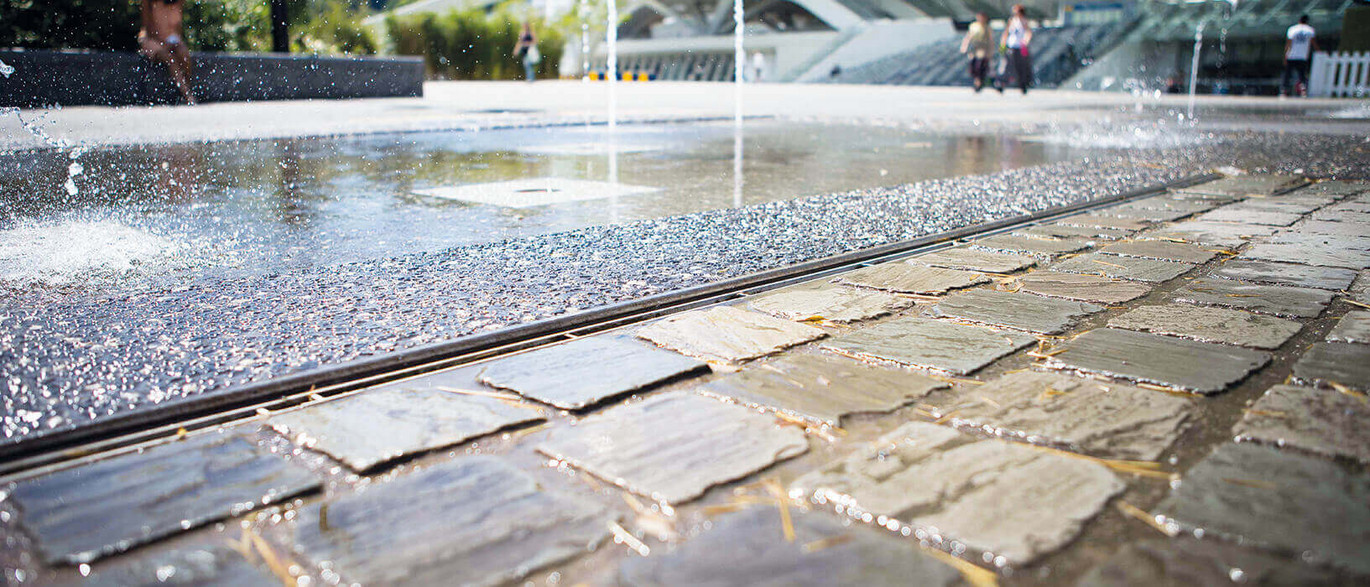

ACO résfolyóka, a diszkrét vízelvezetési megoldás

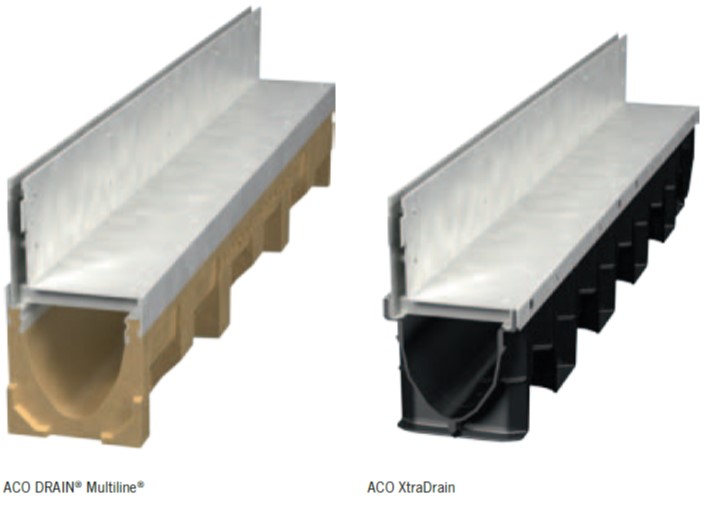

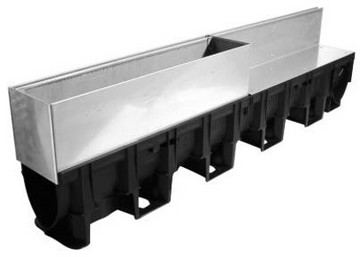

A résfolyókák kifejezetten diszkrét vízelvezető elemek. Az ACO MultiLine és XtraDrain folyóka család kiegészítő elemei a réskeretek. A réskeretek gyalogos terheléstől a targonca terhelésig, 100 mm-től 300 mm szélességig terjednek, és horganyzott acélból illetve rozsdamentes acélból készülnek.

ACO DRAIN tervező

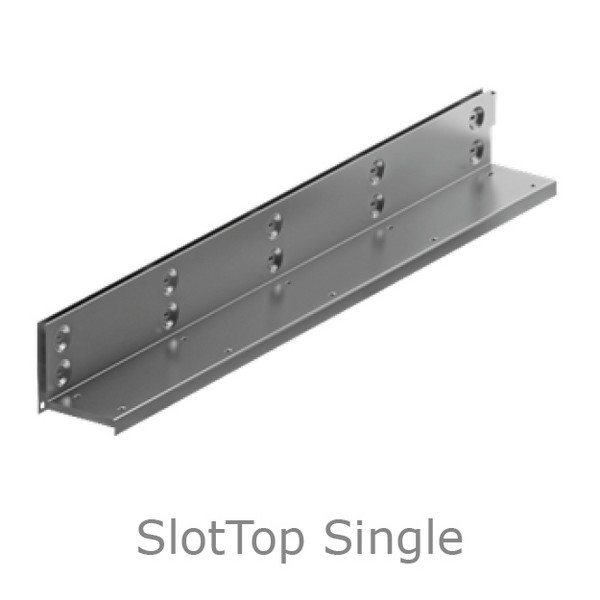

Csm ACO-Slotline-Schlitzaufsatz-SlotTop Single-Piktogramm E252132bad

Horganyzott acél
Rozsdamentes acél

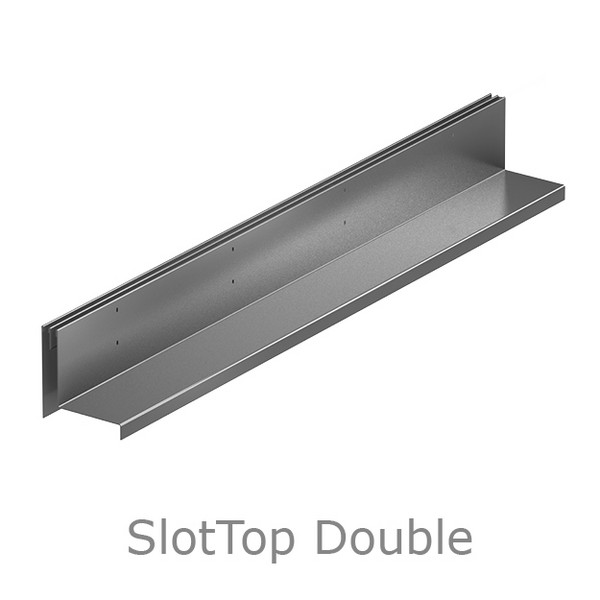

Csm ACO-Slotline-Schlitzaufsatz-SlotTop-Double-Piktogramm 33ef359014

Horganyzott acél
Rozsdamentes acél

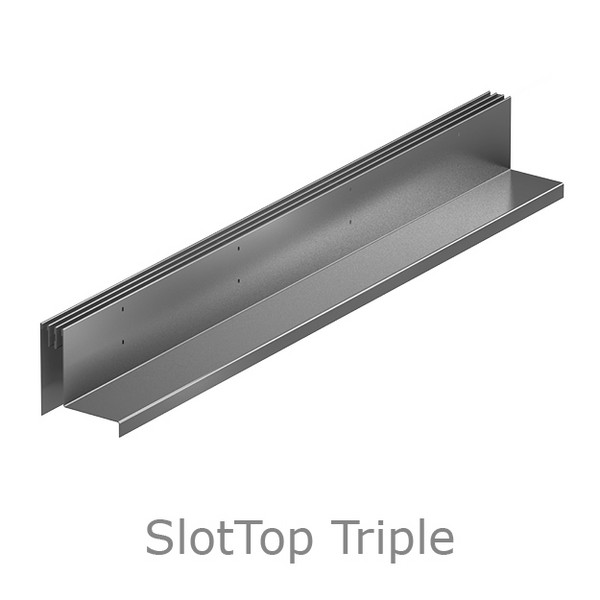

Csm ACO-Slotline-Schlitzaufsatz-SlotTop-Triple-Piktogramm E035a1a84d

Horganyzott acél
Rozsdamentes acél

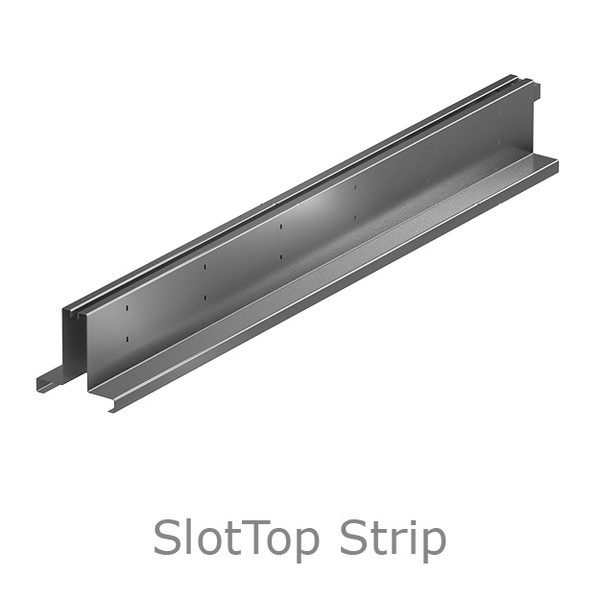

Csm ACO-Slotline-Schlitzaufsatz-SlotTop-Strip-Piktogramm 6248b9c214

Horganyzott acél
Rozsdamentes acél

	Megnevezés	Méretek (mm)			C250
	Megnevezés	Réskeret hossz	Magasság	Rés szélesség	Horganyzott acél	Rozsdamentes acél
Single SlotTop	Réskeret 100-as folyókára	1000	65	10	445926	445928
	Réskeret 100-as folyókára	500	65	10	445927	445929
	Tisztító elem 100-as folyókára	500	65	10	445931	445930
	Réskeret 100-as folyókára	1000	105	10	445598	445600
	Réskeret 100-as folyókára	500	105	10	445599	445601
	Tisztító elem 100-as folyókára	500	105	10	445603	445602
	Réskeret 150-es folyókára	1000	105	10	446128	446131
	Réskeret 150-es folyókára	500	105	10	446129	446132
	Tisztító elem 150-es folyókára	500	105	10	446130	446133
	Réskeret 200-as folyókára	1000	105	10	446134	446137
	Réskeret 200-as folyókára	500	105	10	446135	446138
	Tisztító elem 200-as folyókára	500	105	10	446136	446139
Double SlotTop	Réskeret 100-as folyókára	1000	105	2x8	X	445938
	Réskeret 100-as folyókára	500	105	2x8	X	445939
	Tisztító elem 100-as folyókára	500	105	2x8	X	445940
Triple SlotTop	Réskeret 100-as folyókára	1000	105	3x8	X	445941
	Réskeret 100-as folyókára	500	105	3x8	X	445942
	Tisztító elem 100-as folyókára	500	105	3x8	X	445943
Strip SlotTop	Réskeret 100-as folyókára	1000	105	10	X	445944
	Réskeret 100-as folyókára	500	105	10	X	445945
	Tisztító elem 100-as folyókára	500	105	10	X	445946

Megnevezés	Méretek (mm)			D400
Megnevezés	Réskeret hossz	Magasság	Rés szélesség	Horganyzott acél	Rozsdamentes acél
Single SlotTop
Réskeret 100-as folyókára	1000	105	10	446027	446018
Réskeret 100-as folyókára	500	105	10	446028	446019
Tisztító elem 100-as folyókára	500	105	10	446029	446020
Réskeret 100-as folyókára	1000	150	10	446021	446024
Réskeret 100-as folyókára	500	150	10	446022	446025
Tisztító elem 100-as folyókára	500	150	10	446023	446026
Réskeret 150-es folyókára	1000	150	10	446033	446036
Réskeret 150-es folyókára	500	150	10	446034	446037
Tisztító elem 150-es folyókára	500	150	10	446035	446038
Réskeret 200-as folyókára	1000	105	10	446039	446042
Réskeret 200-as folyókára	500	105	10	446040	446043
Tisztító elem 200-as folyókára	500	105	10	446041	446044
Réskeret 200-as folyókára	1000	150	10	446045	446048
Réskeret 200-as folyókára	500	150	10	446046	446049
Tisztító elem 200-as folyókára	500	150	10	446047	446050

ACO réskeretes termék ismertető

pdf.

Réskeret típusok	pdf	dwg	egyéb

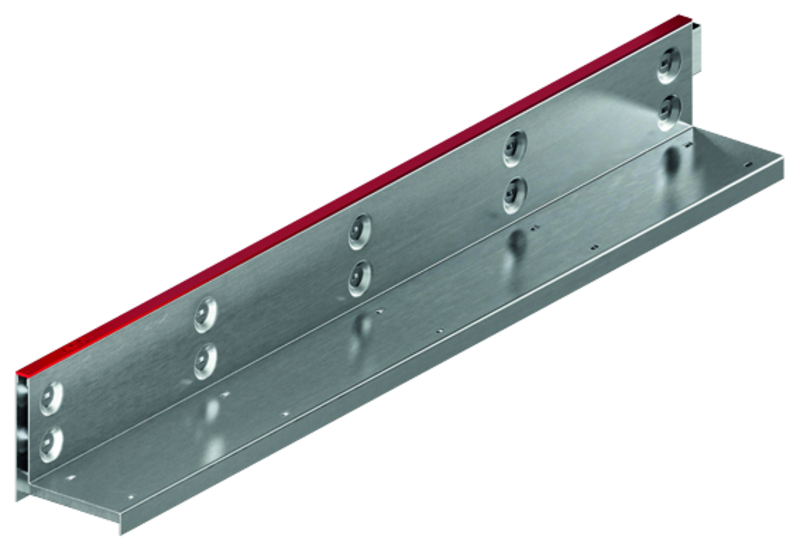

Egyes SlotTop réskeretek
V100, 65 mm magas, 10 mm rés, 1,0 m	pdf	dwg
V100, 65 mm magas, 10 mm rés, 0,5 m	pdf	dwg
V100, 65 mm magas, 10 mm rés, 0,5 m tisztítóidom	pdf	dwg
V100, 105 mm magas, 10 mm rés, 1,0 m	pdf	dwg
V100, 105 mm magas, 10 mm rés, 0,5 m	pdf	dwg
V100, 105 mm magas, 10 mm rés, 0,5 m tisztítóidom	pdf	dwg
V100, 150 mm magas, 10 mm rés, 1,0 m	pdf	dwg
V100, 150 mm magas, 10 mm rés, 0,5 m	pdf	dwg
V100, 150 mm magas, 10 mm rés, 0,5 m tisztítóidom	pdf	dwg

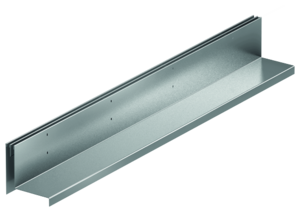

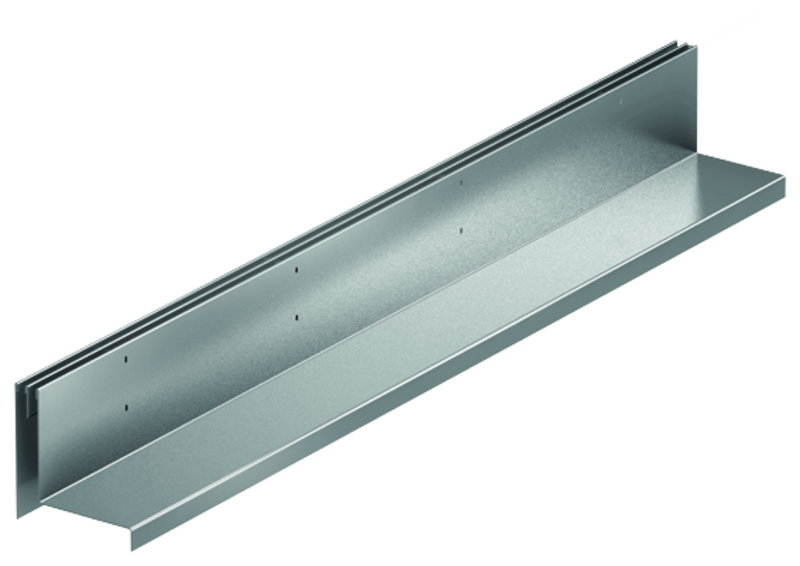

Dupla SlotTop réskeretek
V100, 105 mm magas, 2x8 mm rés, 1,0 m	pdf	dwg
V100, 105 mm magas, 2x8 mm rés, 0,5 m	pdf	dwg
V100, 105 mm magas, 2x8 mm rés, 0,5 m tisztítóidom	pdf	dwg

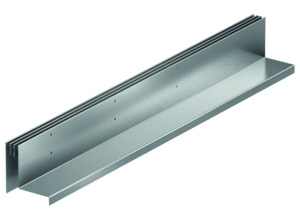

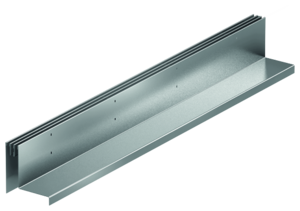

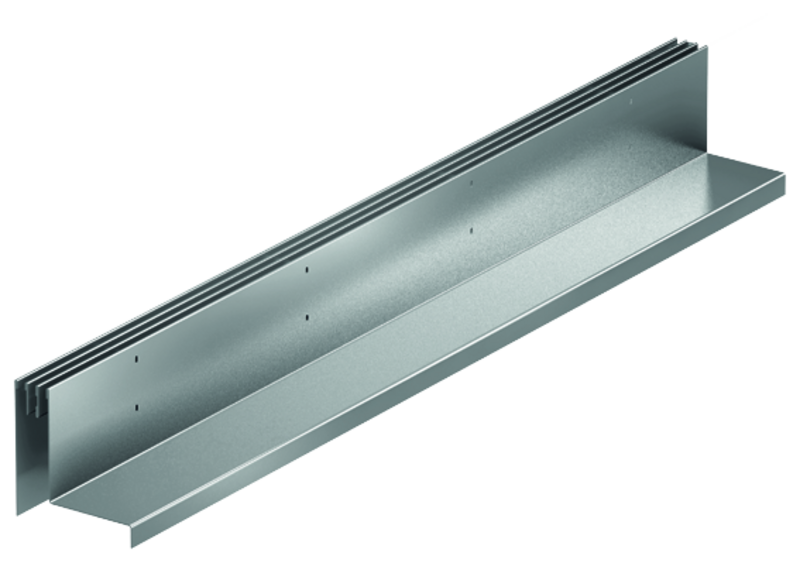

Tripla SlotTop réskeretek
V100, 105 mm magas, 3x8 mm rés, 1,0 m	pdf	dwg
V100, 105 mm magas, 3x8 mm rés, 0,5 m	pdf	dwg
V100, 105 mm magas, 3x8 mm rés, 0,5 m tisztítóidom	pdf	dwg

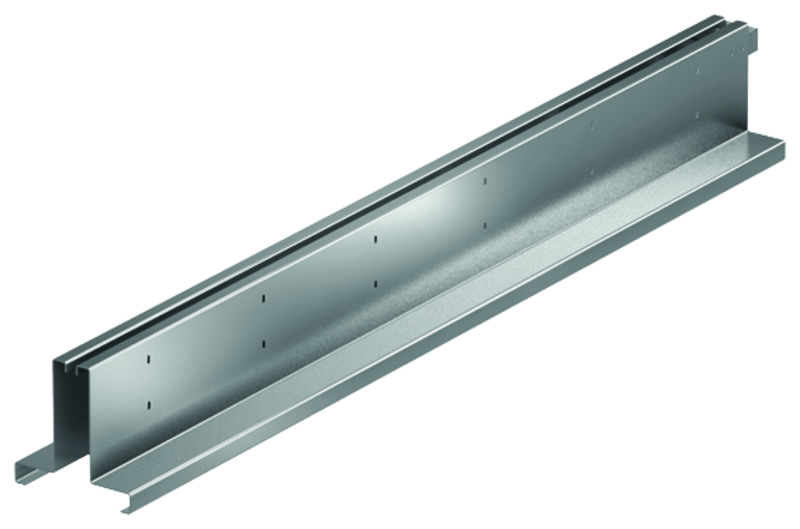

Csík SlotTop réskeretek
V100, 105 mm magas, 10 mm rés, 2x15 mm él, 1,0 m	pdf	dwg
V100, 105 mm magas, 10 mm rés, 2x15 mm él, 0,5 m	pdf	dwg
V100, 105 mm magas, 10 mm rés, 2x15 mm él, 0,5 m tisztítóidom	pdf	dwg
Világító réskeretek (SideLine)
Sideline-világító réskeret - 1,0 m	pdf	dwg
Sideline-világító réskeret - 0,5 m	pdf	dwg
Sideline-világító réskeret tisztító idom - 0,5 m	pdf	dwg
ACO réskeretes folyóka revit fájlok			revit
ACO réskeretes folyóka IFC fájlok			IFC

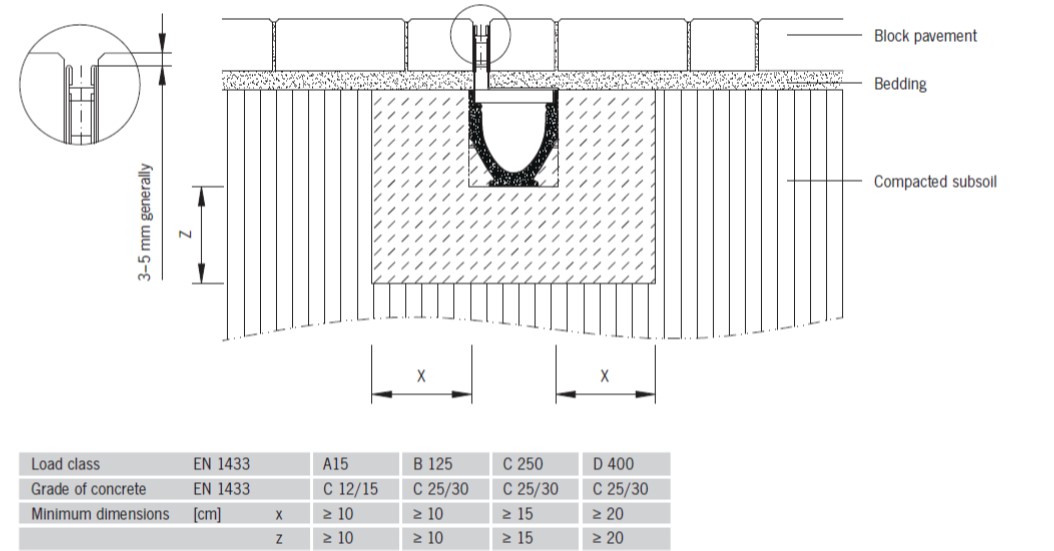

ACO résfolyóka beépítési útmutató térkő burkolathoz (kép) pdf

ACO résfolyóka beépítési útmutató térkő burkolathoz (rajz) pdf

ACO MultiLine teljesítmény nyilatkozat

ACO réskeretes folyóka MultiLine V	doc

ACO résfolyóka bemutató
