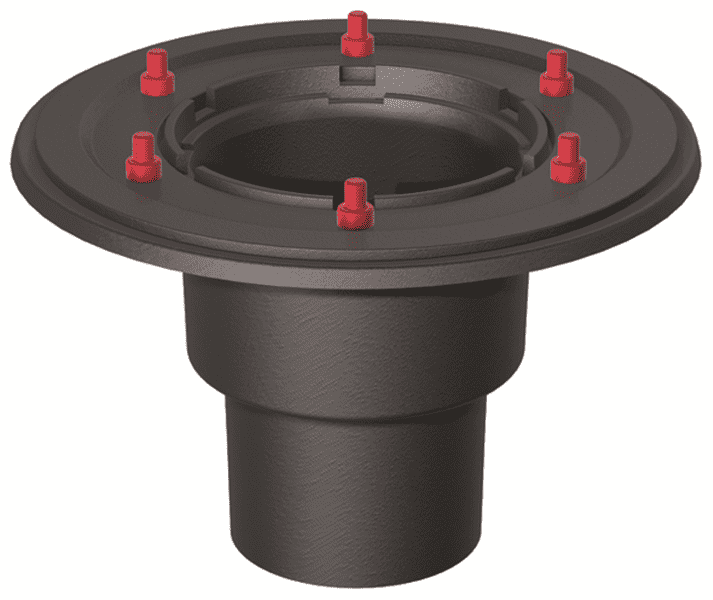

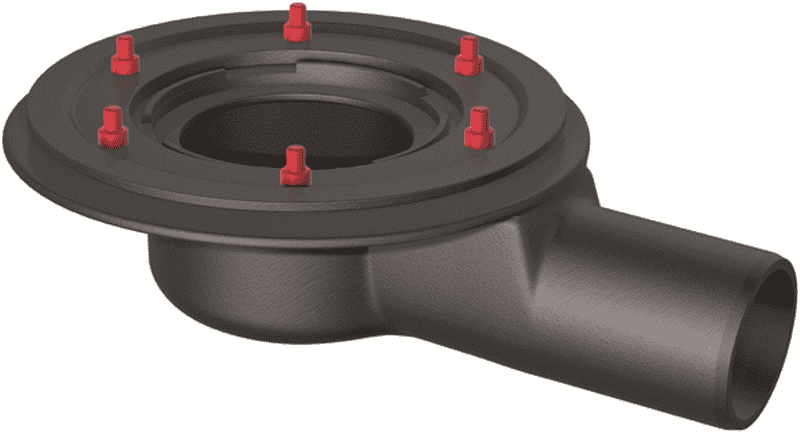

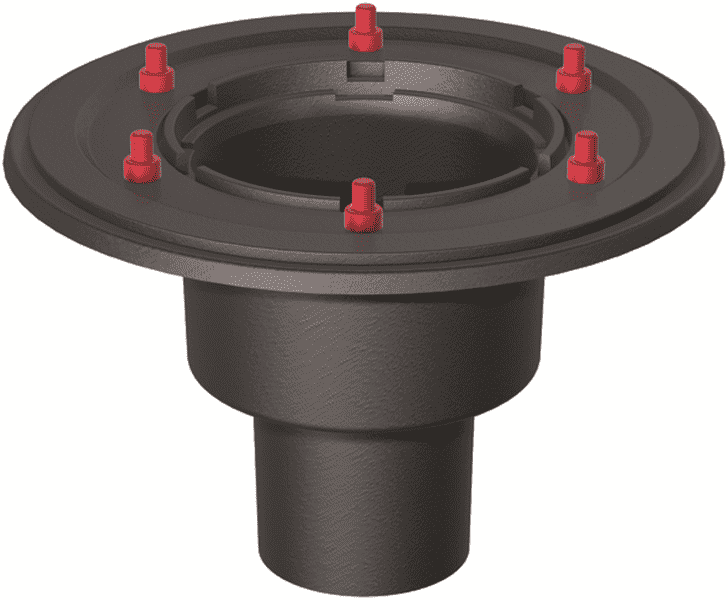

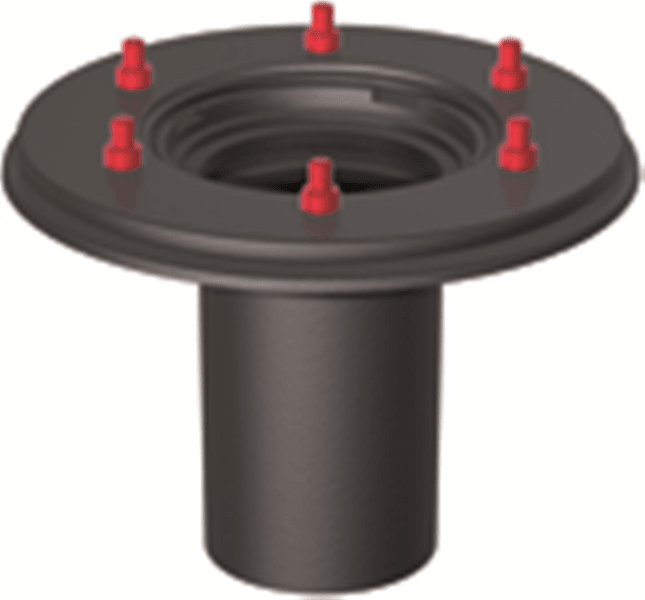

Spin összefolyók öntöttvasból

TermékfotóMűszaki rajzÁtmérőKivezetésMax. kapacitás

(l/s)
Kirekesztés mérete

(mm)
CikkszámLetöltés

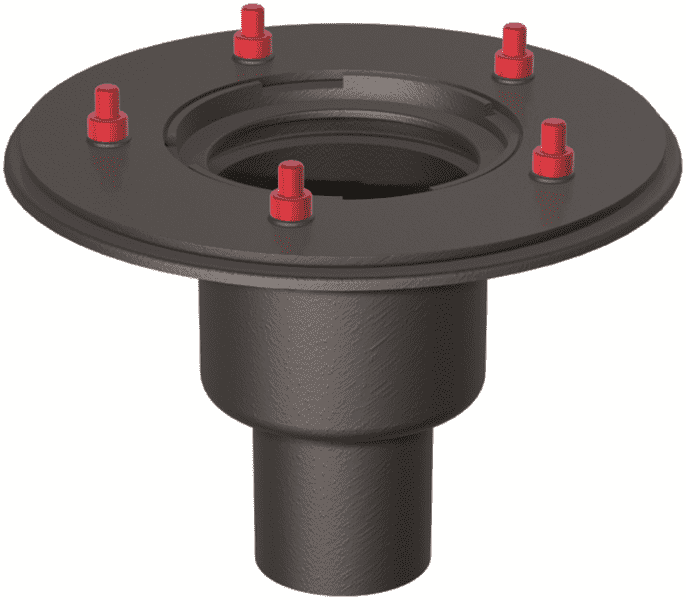

DN 70Függőleges7.0230 x 3205169.20.00dxf

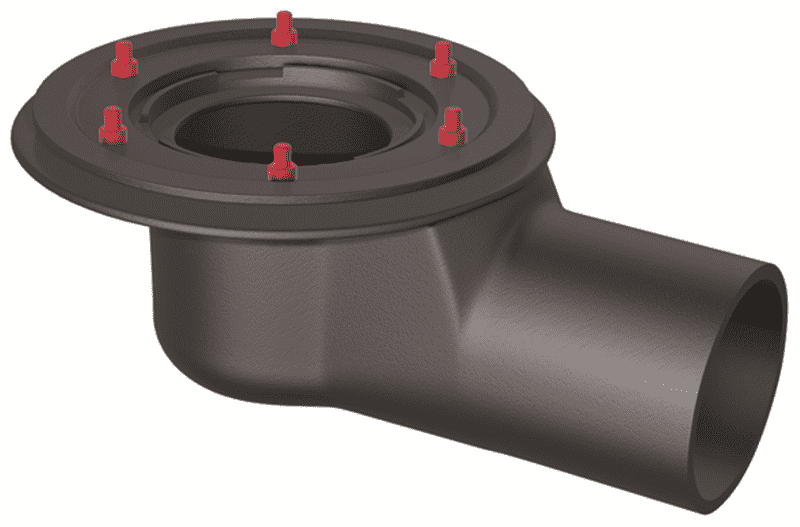

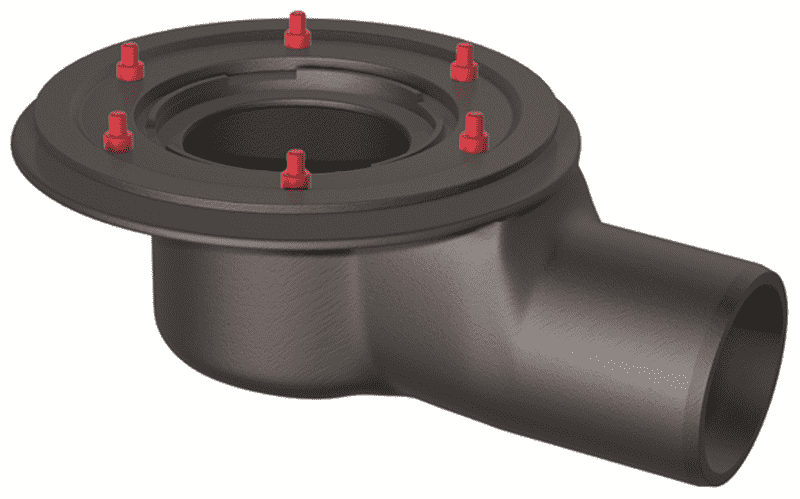

DN 70Vízszintes6.0230 x 5305169.40.00dxf

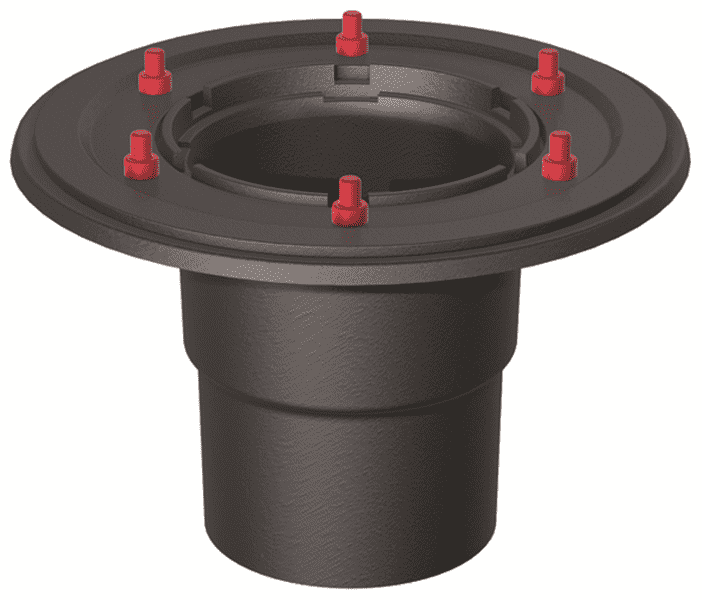

DN 100Függőleges15,2290 x 4107034.10.10dxf
DN 125Függőleges16,4290 x 4107035.10.10dxf
DN 150Függőleges18,5290 x 4107036.10.10dxf
DN 100Vízszintes12,1290 x 6707054.11.10dxf
DN 125Vízszintes16,4290 x 7007055.11.10dxf
DN 150Vízszintes21,2290 x 7507056.11.10dxf

Magasítóelemek padlóösszefolyó alaptestekhez

TermékfotóMűszaki rajzMegnevezésAz alábbihoz alkalmazhatóLeírásCikkszámLetöltés

Magasító felsőrészJet összefolyók
  • DN 50

Spin összefolyók
  • DN 70
  • Öntöttvasból fekete festékbevonattal
  • Szorító szigetelőkarimával MSZ EN 1253-2 szabványnak megfelelően
  • A1 tűzvédelmi osztály - nem éghető
  • Csurgónyílásokkal, tömítéssel
  • Állítható magasság: 70 - 200 mm
7047.10.25dxf
Magasító felsőrészJet összefolyók
  • DN 80

Spin összefolyók
  • DN 100 - DN 150
  • Öntöttvasból fekete festékbevonattal
  • Szorító szigetelőkarimával MSZ EN 1253-2 szabványnak megfelelően
  • A1 tűzvédelmi osztály - nem éghető
  • Csurgónyílásokkal, tömítéssel
  • Állítható magasság: 50 - 200 mm
7044.10.25dxf

Felsőrészek és rácsok

TermékfotóMűszaki rajzMegnevezésAz alábbihoz alkalmazhatóLeírásCikkszámLetöltés
DN 70 kivezetésű alsórészekhez

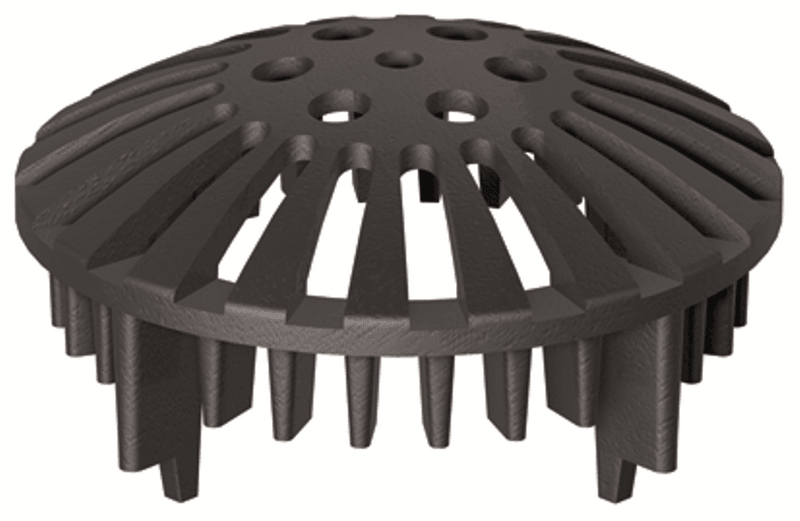

Golyós rostélyÖntöttvas tető összefolyók
  • Spin DN 70
  • Öntöttvasból fekete festékbevonattal
  • Átmérő: 170 mm
  • Teherbírás: H 1,5
  • Súly: 1,2 kg
7000.09.00dxf

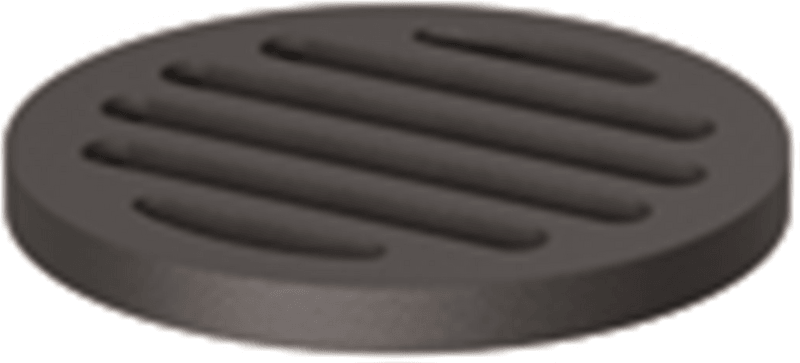

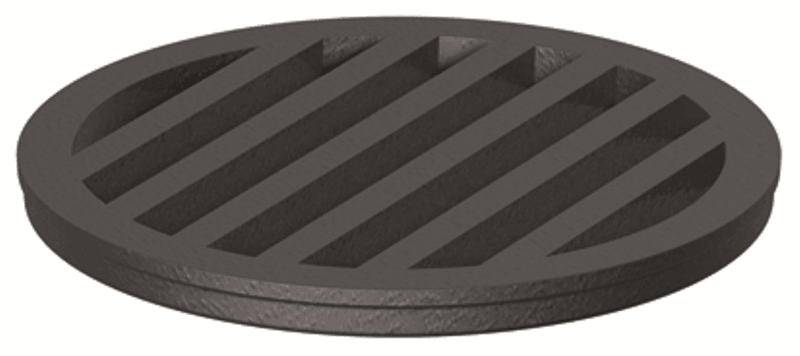

Lapos rácsÖntöttvas tető összefolyók
  • Spin DN 70
  • Öntöttvasból fekete festékbevonattal
  • Átmérő: 138 mm
  • Teherbírás: L 15
  • Súly: 0,7 kg
7000.19.00dxf
Feltét keret ráccsalÖntöttvas tető összefolyók
  • Spin DN 70
  • Rögzítés nélkül
  • Öntöttvasból fekete festékbevonattal
  • Keret
    Átmérő: 152 mm
  • Rács
    Teherbírás: M 125
  • Súly: 2,3 kg
7000.08.00dxf

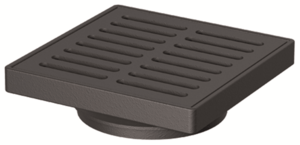

Feltét keret ráccsalÖntöttvas tető összefolyók
  • Spin DN 70
  • Jet DN 50
  • Rögzítés nélkül
  • Öntöttvasból fekete festékbevonattal
  • Keret: 200 x 200 mm
  • Rács
    Teherbírás: M 125
  • Súly: 5,0 kg
7000.44.00dxf
Feltét keret ráccsalÖntöttvas tető összefolyók
  • Spin DN 70
  • Jet DN 50
  • Rögzítés nélkül
  • Öntöttvasból fekete festékbevonattal
  • Keret: 200 x 200 mm
  • Rács
    Teherbírás: L 15
  • Súly: 4,0 kg
7000.43.00dxf

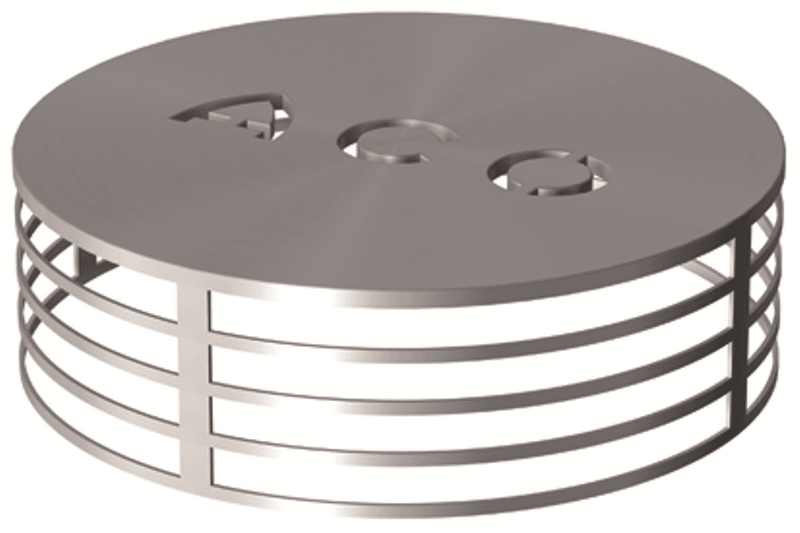

KavicsrácsÖntöttvas tető összefolyók
  • Spin DN 70
  • Jet DN 50
  • Rozsdamentes acélból
  • 2 rögzítőcsavarral
  • Súly: 1,2 kg
7000.02.00dxf
DN 100 kivezetésű alsó részekhez
Golyós rostélyÖntöttvas tető összefolyók
  • Spin DN 100 - 150
  • Öntöttvasból fekete festékbevonattal
  • Átmérő: 225mm
  • Teherbírás: H 1,5
  • Súly: 2,8 kg
7000.10.00dxf
Lapos rácsÖntöttvas tető összefolyók
  • Spin DN 100 - 150
  • Öntöttvasból fekete festékbevonattal
  • Átmérő: 185mm
  • Teherbírás: L 15
  • Súly: 1,7 kg
7000.20.00dxf
Feltét keret ráccsalÖntöttvas tető összefolyók
  • Spin DN 100 - 150
  • Rögzítés nélkül
  • Öntöttvasból fekete festékbevonattal
  • Keret: 200 x 200 mm
  • Rács
    Teherbírás: L 15
    Mérete: 187 x 197 mm
  • Súly: 3,9 kg
7000.40.00dxf

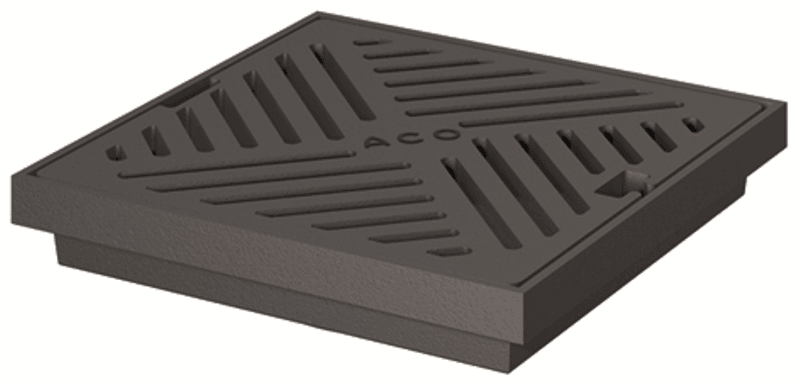

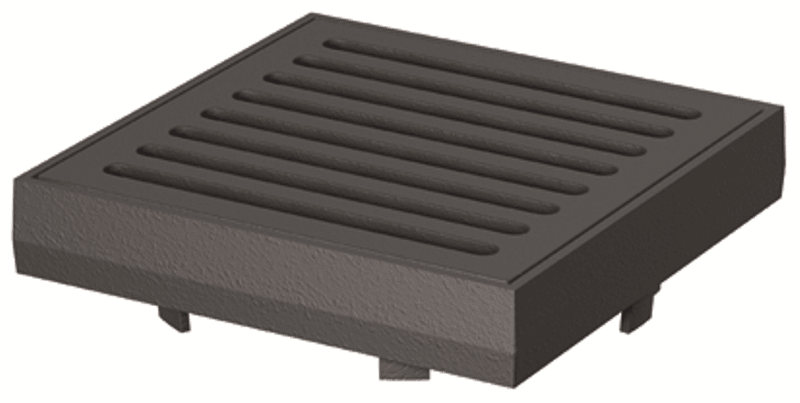

Feltét keret ráccsalÖsszefolyók
  • Spin DN 100 - 150
Jet összefolyók
  • DN 80
  • Rögzítés nélkül
  • Öntöttvasból fekete festékbevonattal
  • Keret: 296 x 296 mm
  • Rács
    Teherbírás: M 125
    Mérete: 272 x 272 mm
  • Súly: 21,2 kg
7000.41.00dxf
  • Rögzített rács
  • Öntöttvasból fekete festékbevonattal
  • Keret: 296 x 296 mm
  • Rács
    Teherbírás: M 125
    Mérete: 272 x 272 mm
  • Súly: 21,2 kg
7000.42.00dxf
Feltét keret ráccsalÖntöttvas lapostető összefolyók
  • Spin DN 100 - 150
  • Jet DN 80
  • Rögzítés nélkül
  • Öntöttvasból fekete festékbevonattal
  • Keret: 300 x 300 mm
  • Rács
    Teherbírás: M 125
    Mérete: 282 x 282 mm
7000.46.00dxf

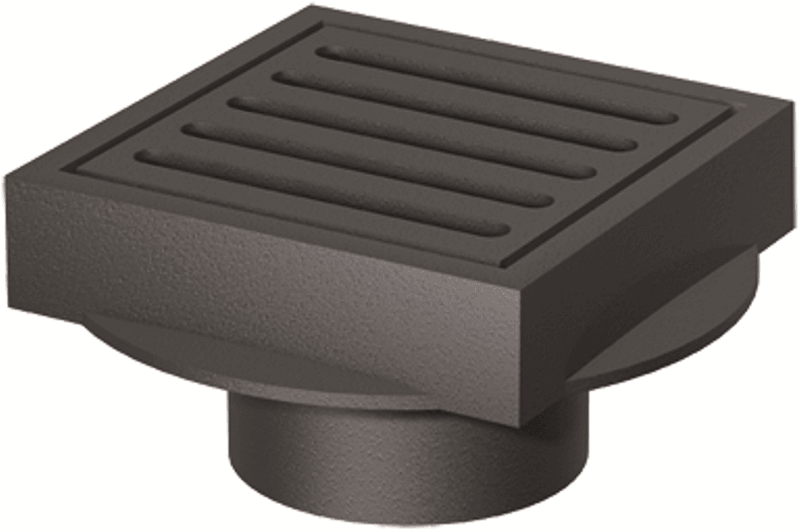

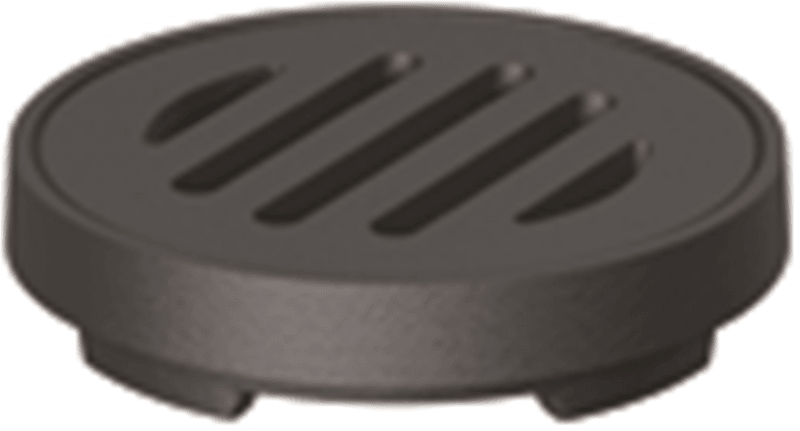

Feltét keret ráccsalSpin összefolyók
  • DN 100 - 150
  • Rögzítés nélkül
  • Öntöttvasból fekete festékbevonattal
  • Keret: 200 mm
  • Rács
    Teherbírás: M 125
    Mérete (átmérő): 185 mm
  • Súly: 5,1 kg
7000.28.00dxf
Feltét keret ráccsalSpin összefolyók
  • DN 100 - 150
  • Rögzítés nélkül
  • Öntöttvasból fekete festékbevonattal
  • Keret: 200 x 200 mm
  • Rács
    Teherbírás: M 125
    Mérete (átmérő): 186 x 186 mm
  • Súly: 2,6 kg
7000.39.00
Feltét keret ráccsalÖsszefolyók
  • Spin DN 100 - 150
Jet összefolyók
  • DN 80
  • Rozsdamentes acélból
  • 2rögzítő csavarral
  • Keret: 200 mm
  • Teherbírás: H 1,5
  • Súly: 1,2 kg
7000.12.00dxf

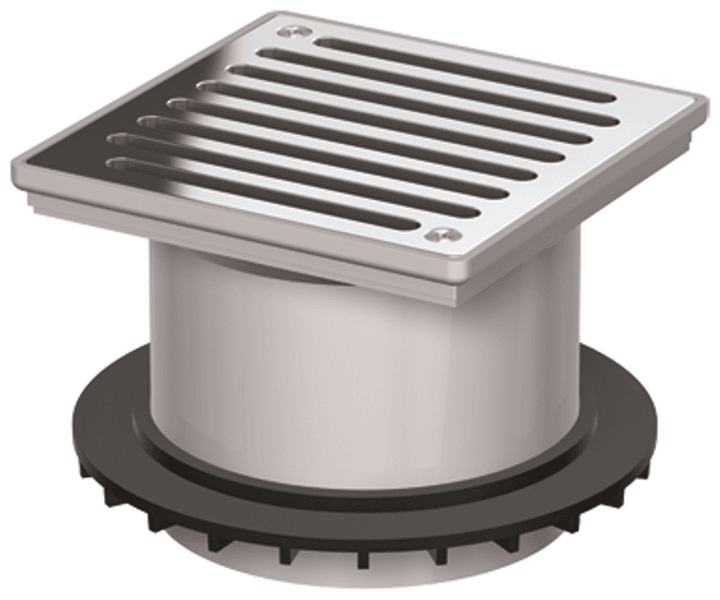

TermékfotóMűszaki rajzKialakításÁllítható magasságLeírásCikkszámLetöltés
DN 70 kivezetésű alsó részekhez

  • Rozsdamentes acél
  • Szintező gyűrűvel
  • Keret rozsdamentes acélból 148 x 148
  • Rács rozsdamentes acélból 140 x 140
  • K 3

45 - 115
  • Rögzített rács
5141.89.00dxf
  • Rögzített rács
  • Csúszásmentesség: C osztály
5141.89.11dxf

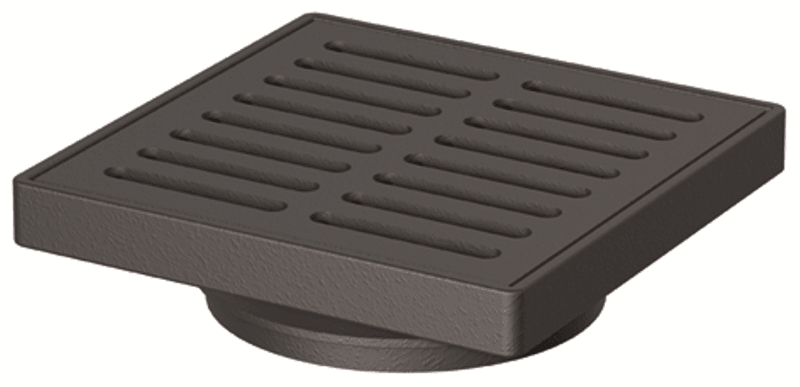

  • Öntöttvasból fekete festékbevonattal
  • Szintező gyűrűvel
  • Keret öntöttvasból 197 x 197
  • Öntöttvas rács 170 x 170
  • M 125
90 - 115
  • Rögzítés nélkül
5141.83.00dxf

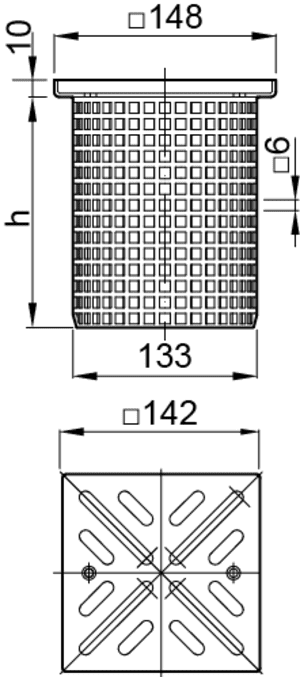

  • Rozsdamentes acél
  • Szintező gyűrűvel
  • Keret rozsdamentes acélból 148 x 148
  • Rács rozsdamentes acélból 140 x 140
  • K 3
35 - 130
  • Rögzített rács
  • Szűrőlyukas csőcsonkkal
  • Magasság (h): 138 mm
0154.55.78dxf
35-225
  • Rögzített rács
  • Szűrőlyukas csőcsonkkal
  • Magasság (h): 233 mm
0154.83.39dxf

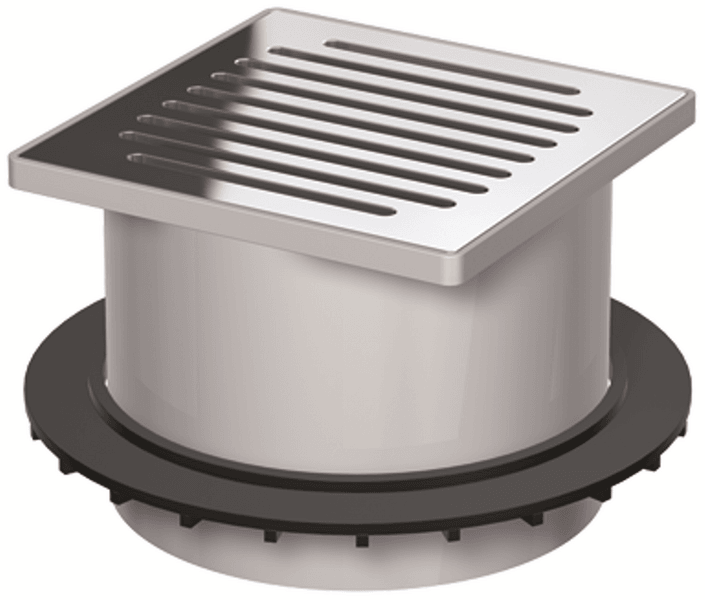

DN 100 kivezetésű alsó részekhez

  • Műanyag
  • Szintező gyűrűvel
  • Keret műanyagból 198 x 198
  • Rács rozsdamentes acélból 188 x 188
  • K 3

45 - 150
  • Rögzítés nélkül
5084.87.00dxf
  • Rögzítés nélkül
  • Csúszásmentesség: C osztály
5084.87.11dxf

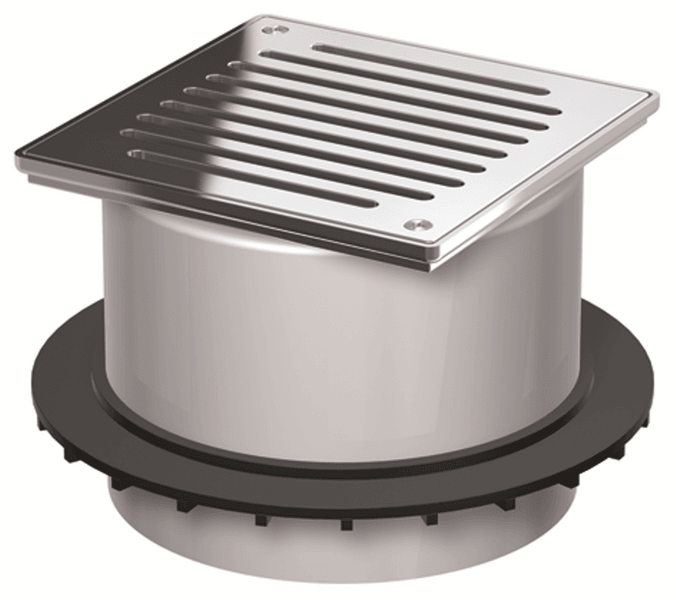

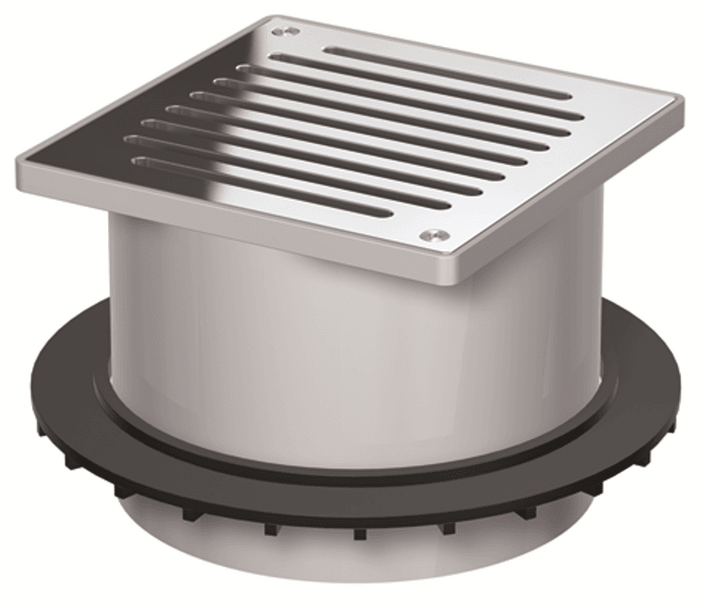

  • Műanyag
  • Szintező gyűrűvel
  • Keret műanyagból 198 x 198
  • Rács rozsdamentes acélból 188 x 188
  • K 3

45 - 150
  • Rögzített rács
5084.71.00dxf
  • Rögzített rács
  • Csúszásmentesség: C osztály
5084.71.11dxf

  • MEKU
  • Szintező gyűrűvel
  • Keret rozsdamentes acélból
    196 x 196
  • Rács rozsdamentes acélból
    188 x 188
  • K 3

50 - 155
  • Rögzített rács
5141.81.00dxf
  • Rögzített rács
  • Csúszásmentesség: C osztály
5141.81.11dxf

  • Rozsdamentes acél
  • Szintező gyűrűvel
  • Keret rozsdamentes acélból
    196 x 196
  • Rács rozsdamentes acélból
    188 x 188
  • K 3

45 - 160
  • Rögzített rács
5141.89.00dxf
  • Rögzített rács
  • Csúszásmentesség: C osztály
5141.89.11dxf

Tartozékok

TermékfotóMűszaki rajzMegnevezésAz alábbihoz alkalmazhatóLeírásCikkszámLetöltés
DN 70 kivezetésű alsórészekhez

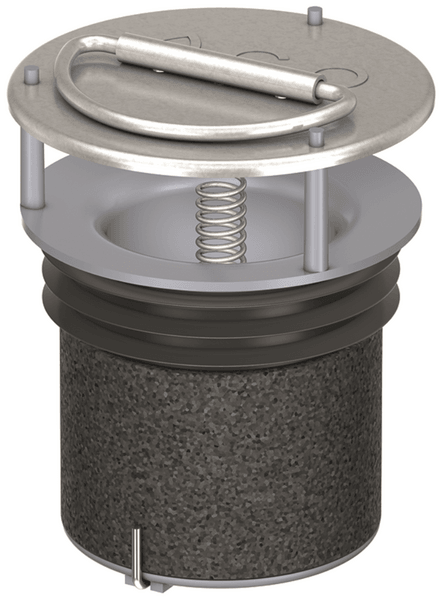

Tűzgátló betétSpin összefolyók
  • DN 70
  • Függőleges kivezetéssel
  • Figyelem! A víznyelési kapacitást a betét csökkenti.
  • Súly: 0,2 kg
7034.20.14

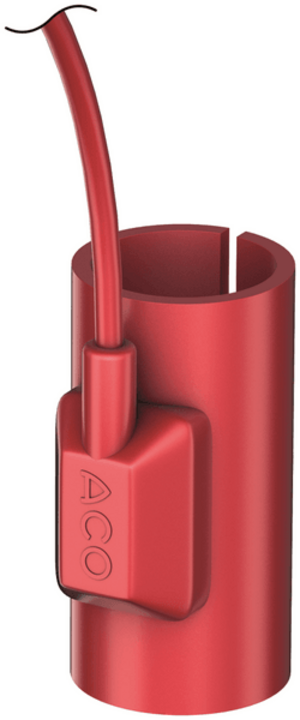

Összefolyó fűtőelemMinden öntöttvas összefolyó
DN 40 - 100
  • Integrált hőfokszabályzóval
  • Üzemi feszültség 220 - 240 V AC
  • Névleges teljesítmény: 25 W
  • IP 67 védelem
  • Csatlakozókábel
    SIHF 2 x 1 m
    Hosszúság: 1m
  • Súly: 0,5 kg
7000.85.20

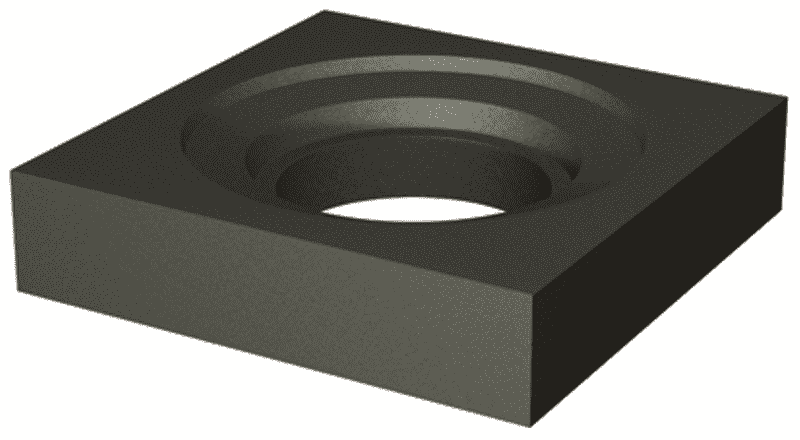

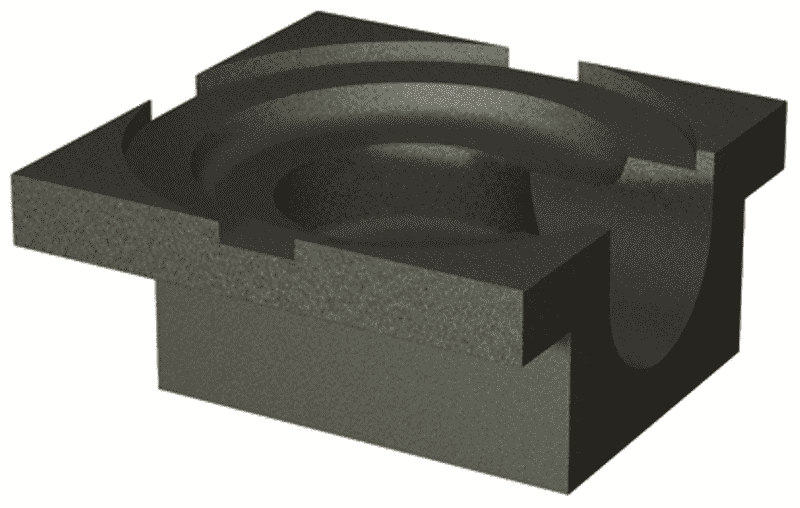

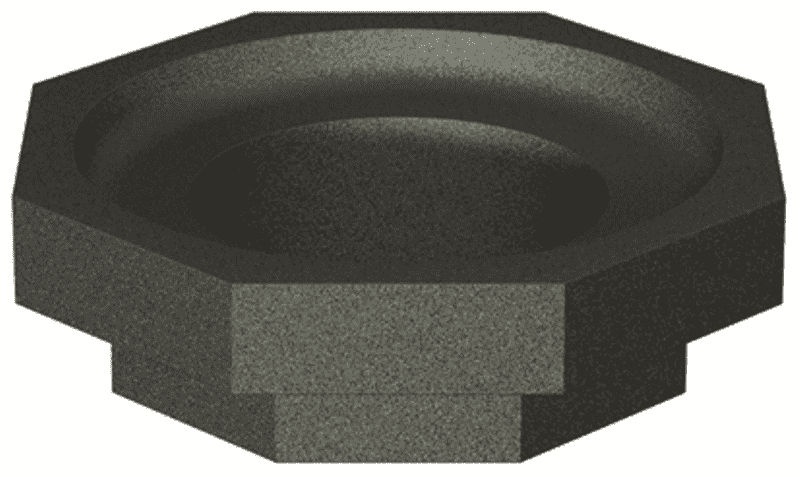

Szigetelő testSpin összefolyók öntöttvasból
  • Függőleges kivezetéssel
  • DN 70

Jet összefolyók
  • Függőleges kivezetéssel
  • DN 50
  • Habüvegből
  • Súly: 0,75 kg
7040.22.00dxf

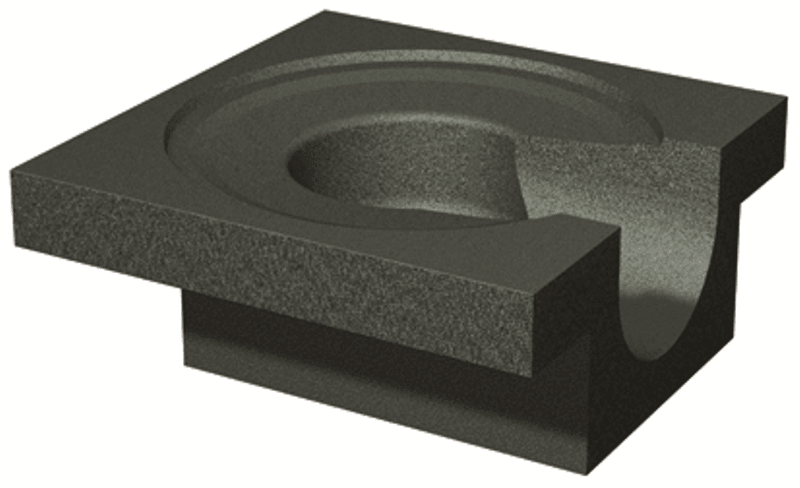

Szigetelő test
Lapostető összefolyók
  • Vízszintes kivezetéssel
  • DN 70
  • Habüvegből
  • Súly: 0,73 kg
7040.34.00dxf

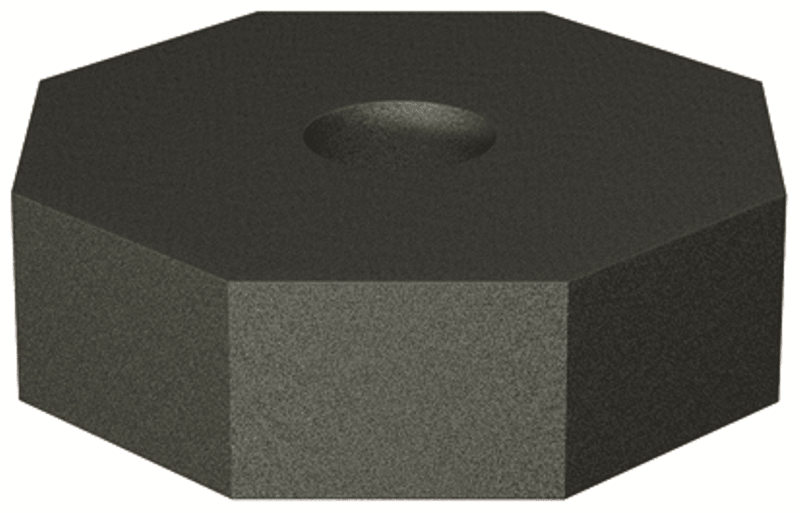

Szigetelő testSpin lapostető összefolyók öntöttvasból
  • Függőleges kivezetéssel
  • DN 70
  • Habüvegből
  • Magasság: 100mm
0150.12.69dxf
Szigetelő gyűrűSpin tetőösszefolyó felsőrészek
  • DN 70

Jet tetőösszefolyó felsőrészek
  • DN 50
  • Habüvegből
  • Súly: 0,7 kg
7040.12.00dxf

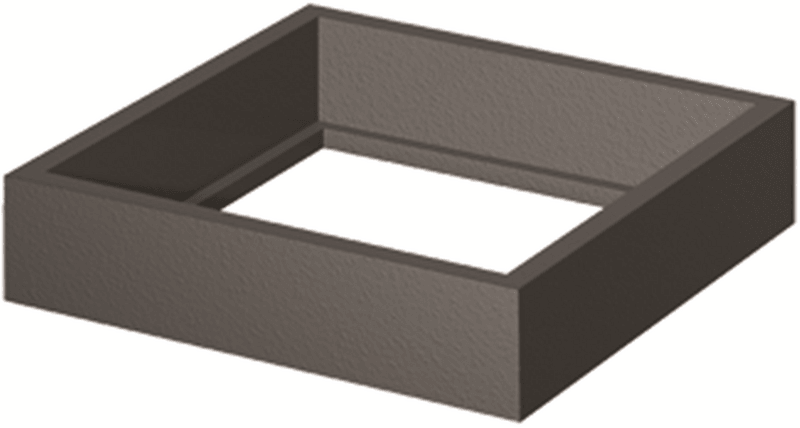

Kiegyenlítő elemSpin tetőösszefolyó felsőrészek
  • DN 70

Jet tetőösszefolyó felsőrészek
  • DN 50
  • Habüvegből
  • Súly: 0,7 kg
7040.02.00dxf

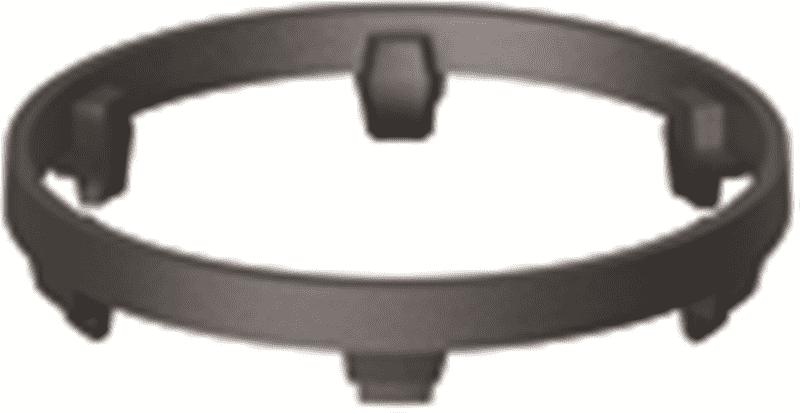

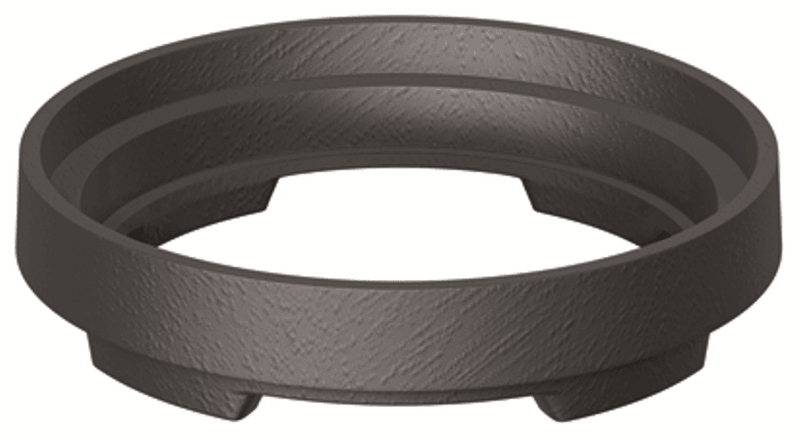

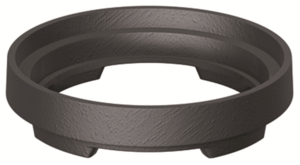

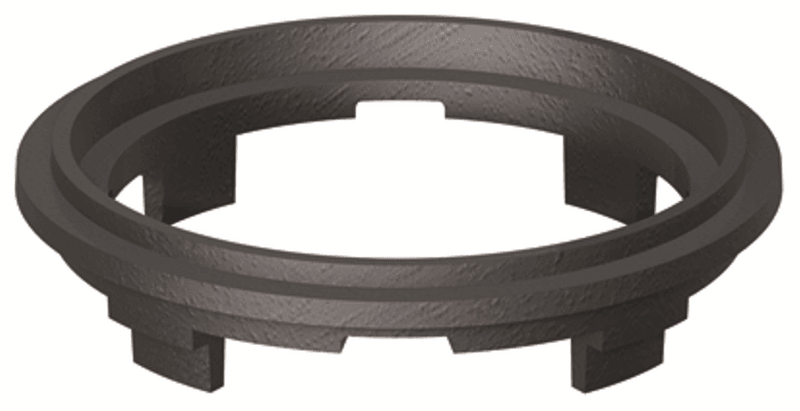

FeltétgyűrűRácsok
  • 7000.09.00
  • 7000.19.00
  • 7000.43.00
  • Öntöttvasból
  • Teherbírás: H 1,5 / L 15
  • Súly: 0,8 kg
7000.06.00dxf

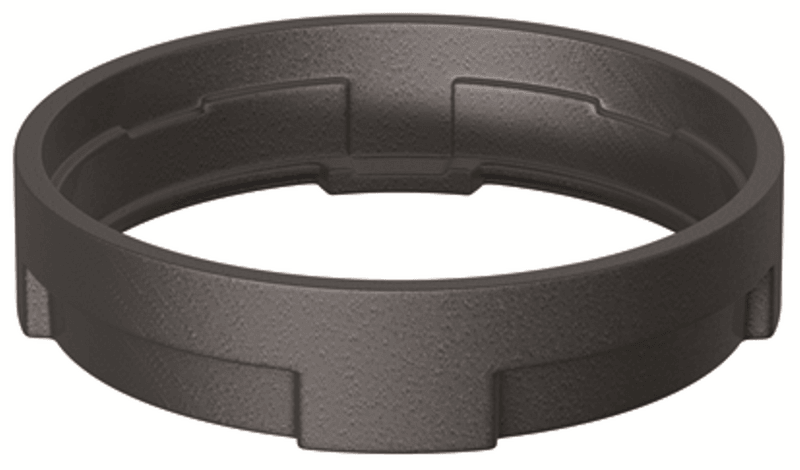

FeltétgyűrűFeltét keret ráccsal
  • 7000.08.00
  • 7000.44.00
  • 7000.43.00
  • Öntöttvasból
  • Teherbírás: M 125
  • Súly: 0,8 kg
7000.05.00dxf

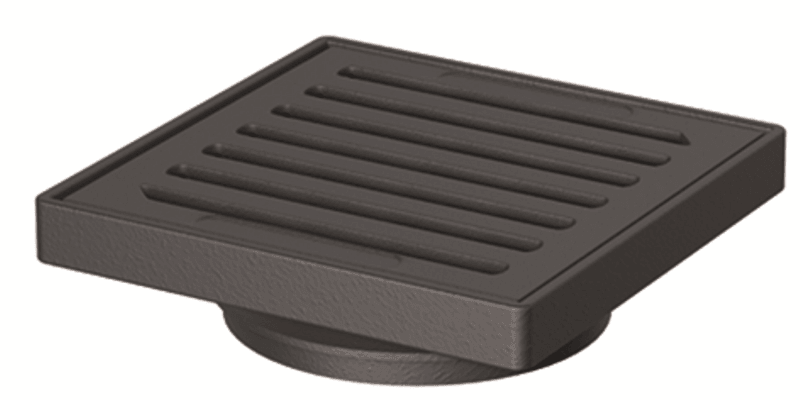

Feltét keretRácsok:
  • 5095.00.20
  • 5095.01.20
  • 5084.85.20

Felsőrészek:
  • 5141.83.00
  • 5141.83.22
  • 5084.82.00
  • 5084.84.00
  • 5084.85.00

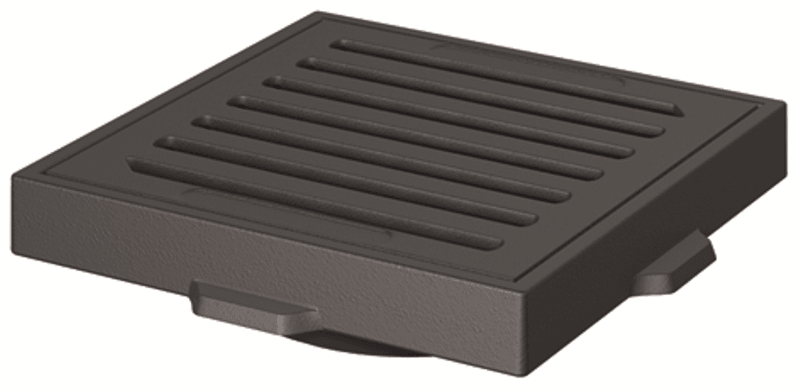

  • Öntöttvasból, festék bevonattal
  • Keret mérete: 197 x 197 mm
  • Teherbírás: M 125
  • Súly: 3,6 kg
5095.80.00dxf

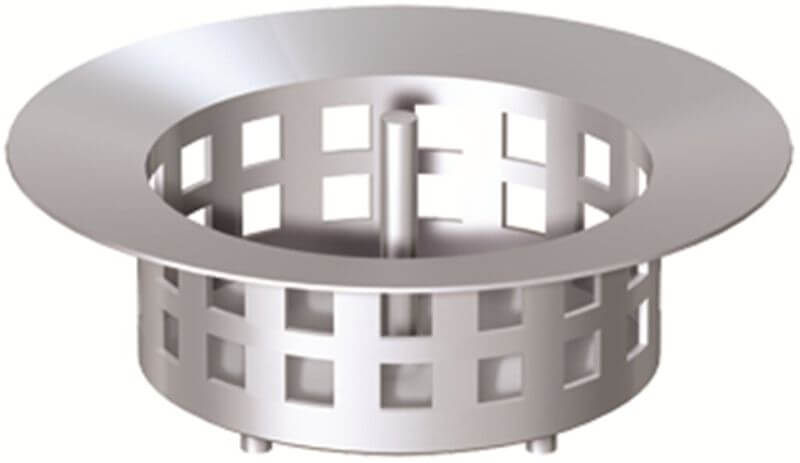

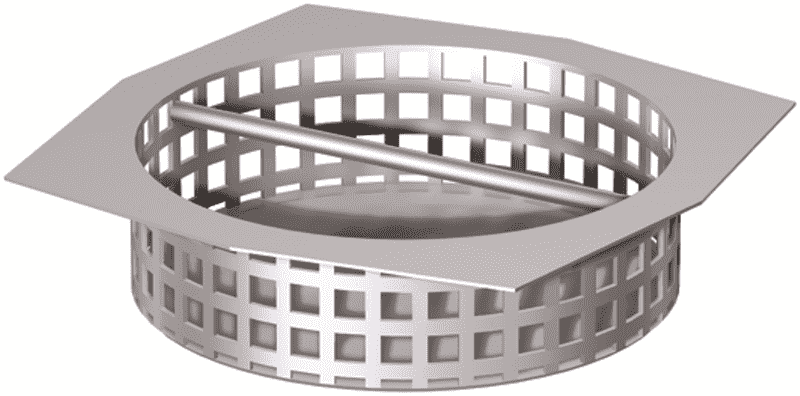

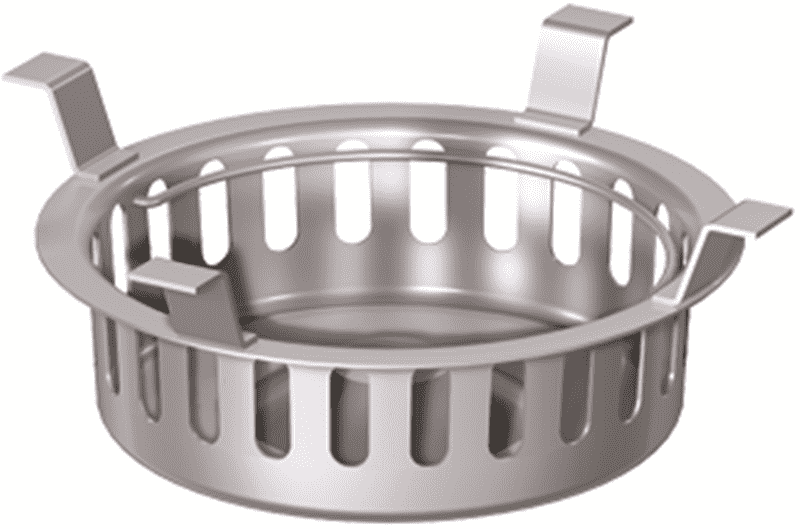

Szennyfogó kosárFelsőrészek
  • 5141.71.xx
  • 5141.81.xx
  • 5141.86.xx
  • 5141.87.xx
  • 5141.89.xx
  • 5141.91.xx
  • 5141.92.xx
  • 5141.97.xx
  • 5141.93.xx
  • 9406.89.xx
  • 9406.92.xx
  • 9406.93.xx


Spin összefolyók
  • DN 70
  • 1.4301 rozsdamentes acélból
  • Súly: 0,2 kg
7000.03.19

Résszélesség: 6 mm
dxf
7000.03.00

Résszélesség: 8 mm
dxf

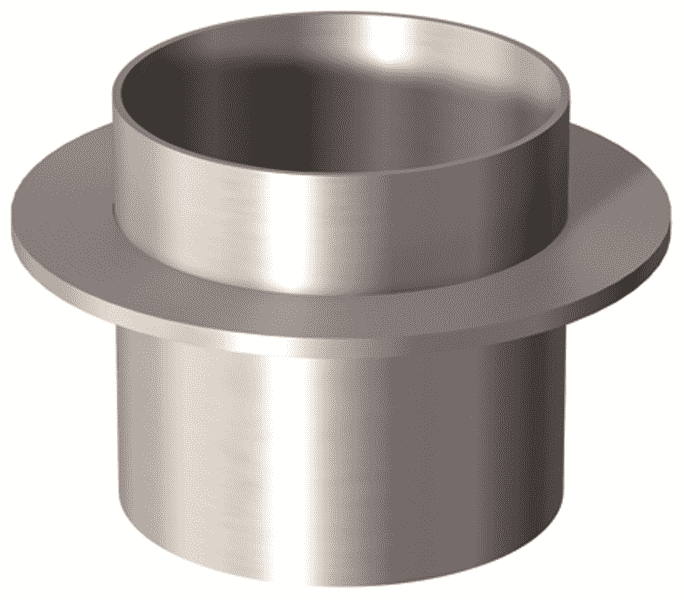

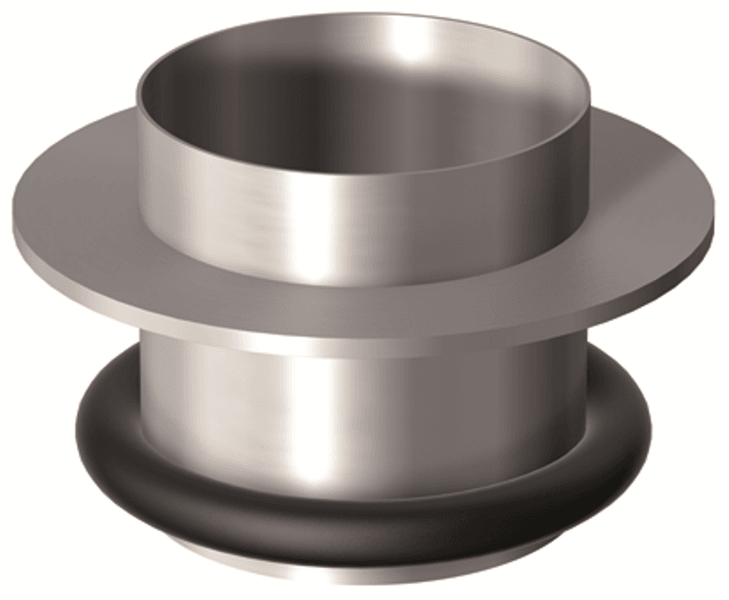

Túlfolyó gyűrűSpin összefolyók
  • 1- /2 részes
  • DN 70
  • Túlfolyóként beépíthető
    Magasság: 35 mm
  • 1.4301 rozsdamentes acélból
  • Tömítőgyűrűvel
  • Súly: 1 kg
7033.10.50
Magasság különbség kiegyenlítéséreKavicsrács
  • 7000.12.00
  • 7000.02.00
  • Rozsdamentes acélból
  • 2 rögzítőcsavarral
  • Magasság: 65 mm
  • Kavicsráccsal együtt alkalmazható
  • Súly: 0,5 kg
7000.11.00dxf
TömítőgyűrűSpin lapostető felsőrészhez
  • DN 70

Jet összefolyók
  • DN 50
  • átmérő: 136 mm
7047.00.26dxf

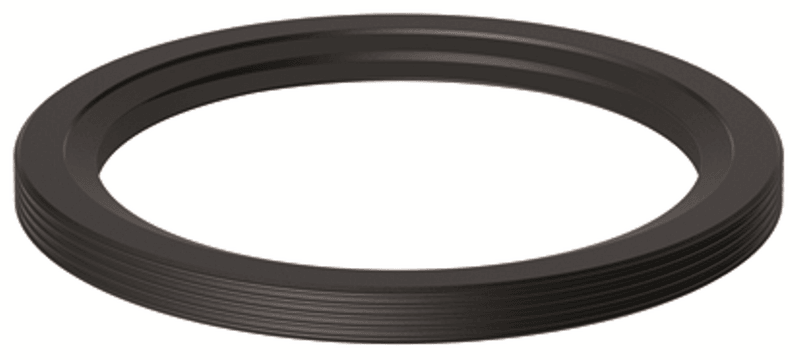

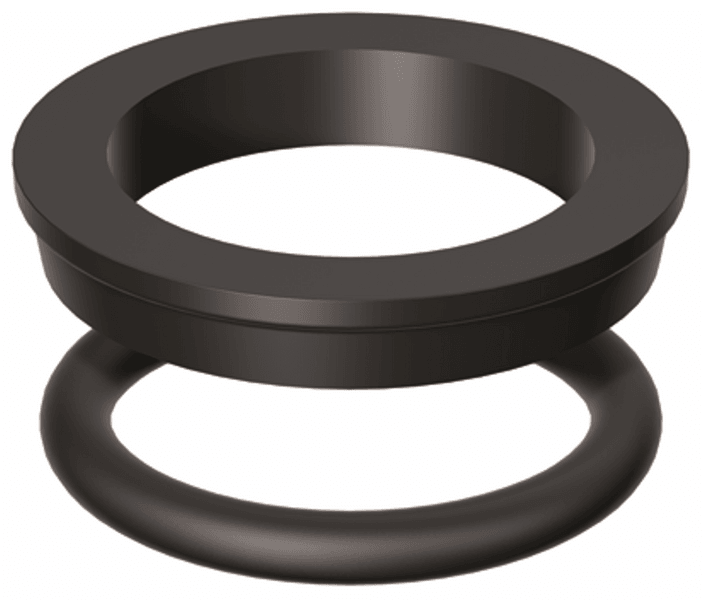

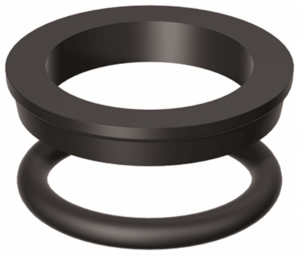

Gumigyűrű DN 70 / DN 80Wal-Selecta padló összefolyó test
  • DN 70

Spin összefolyók
  • DN 70

Passavant összefolyó test
  • DN 70
DN 80 SML cső és DN 70 padlóösszefolyó csatlakoztatáshoz5170.70.80dxf

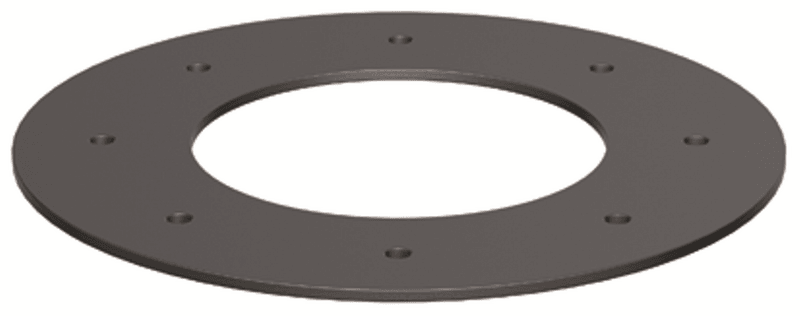

Gallér tömítő készletSpin összefolyók öntöttvasból
  • DN 70

Jet összefolyók öntöttvasból
  • DN 50

Tartalmazza:
  • 1 karima kötés laza karimához
  • 1 karima kötés rögzített karimához
Vastagsága: 4 mm
5169.20.26

EPDM
5169.30.26

Lágy PVC
5169.40.26

NBR/SBR
HőpajzsSpin összefolyók
DN 70
  • 1 részes
  • M8 x 16
  • Beütődűbeles rögzítés
5169.20.17dxf
DN 100 kivezetésű alsórészekhez
Tűzgátló betétSpin összefolyók
  • DN 100
  • Függőleges kivezetéssel

Parkoló összefolyók
  • 300 x 300 mm
  • Függőleges kivezetéssel
  • Tűzállósági minősítés: Z-19.17-1888/1887
  • Figyelem! A víznyelési kapacítást a betét csökkenti
  • Súly: 0,3 kg
7034.20.15dxf

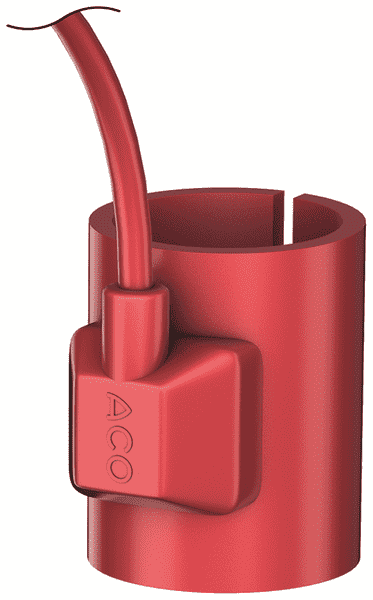

FütőgyűrűMinden öntöttvas lapostetőösszefolyóhoz

  • Integrált hőfokszabályzó
  • Üzemi feszültség 220-240 V AC
  • Névleges teljesítmény: 25 W
  • IP 67 védelem
  • Csatlakozókábel
    SIHF 2x1 mm²
    Hosszúság: 1 m
  • Súly: 0,5 kg
7000.85.20

DN 100
7000.85.25

DN 125-150
HőpajzsSpin összefolyók
  • DN 100
  • 2 részes
  • M8 x 16
  • Beütődűbeles rögzítés
7034.20.27
Szigetelő testSpin összefolyók
  • DN 100-150
  • Függőleges kivezetéssel
  • Habüvegből
  • Súly: 1,3 kg
7040.21.00dxf


Szigetelő test
lapostető összefolyók
  • Vízszintes vízkivétel

  • Habüvegből
  • Súly: 2,1 kg

7040.31.00

DN 100
Magasság: 170 mm
dxf
7040.32.00

DN 125
Magasság: 215 mm
dxf
7040.33.00

DN 150
Magasság: 240 mm
dxf

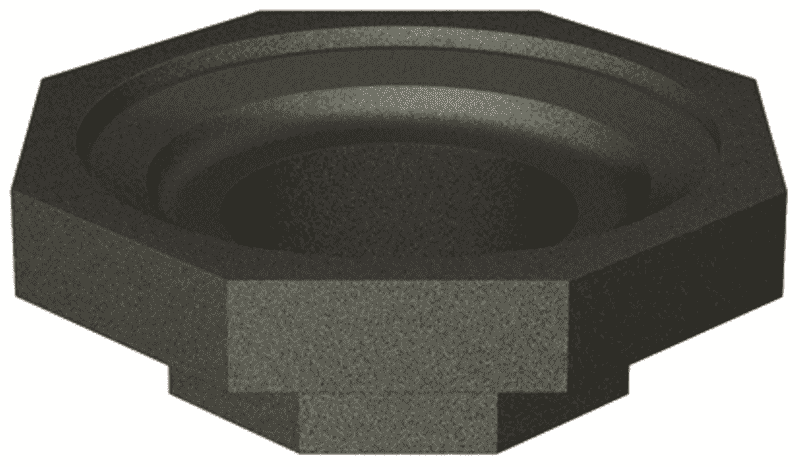

Szigetelő gyűrűTető összefolyó felsőrészek
  • Habüvegből
  • Súly: 1,9 kg
7040.11.00dxf

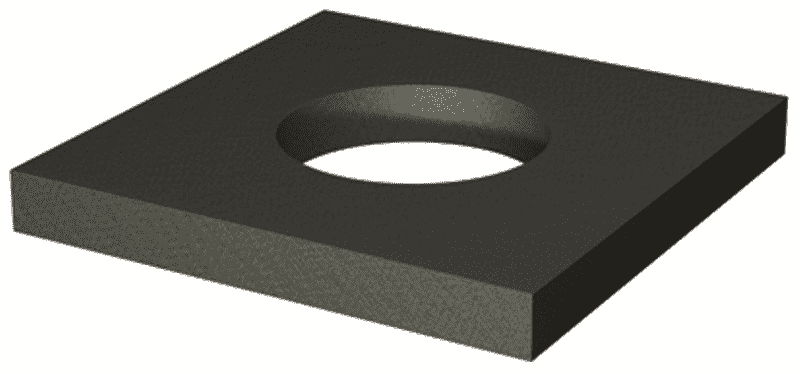

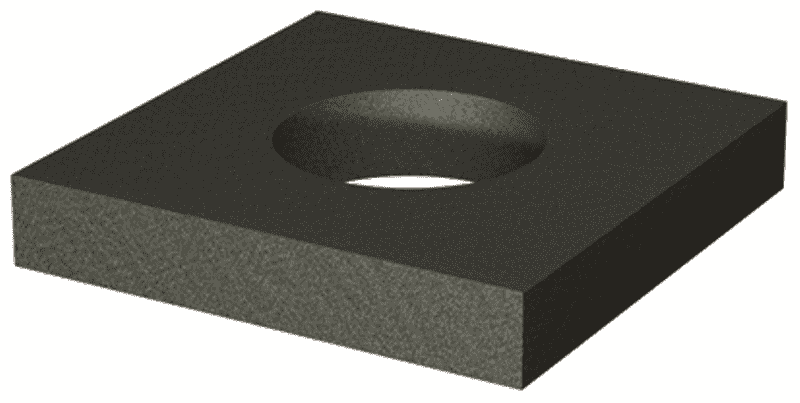

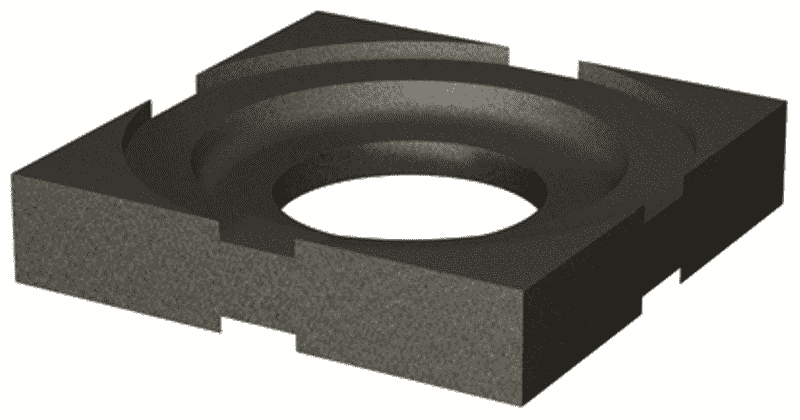

Szigetelő alátétÖntöttvas tetőösszefolyók
  • Spin DN 100 - DN 150
  • Habüvegből
  • Súly: 0,5 kg
7040.23.00dxf
Kiegyenlítő elemTető összefolyó felsőrészek
  • Habüvegből
  • Súly: 0,8 kg
7040.01.00dxf

Feltét gyűrűRácsok
  • Teherbírás: H 1,5 és L 15
Öntöttvasból7040.25.00

Magasság: 25 mm
Súly: 0,7 kg
7040.35.00

Magasság: 35 mm
Súly: 1,4 kg

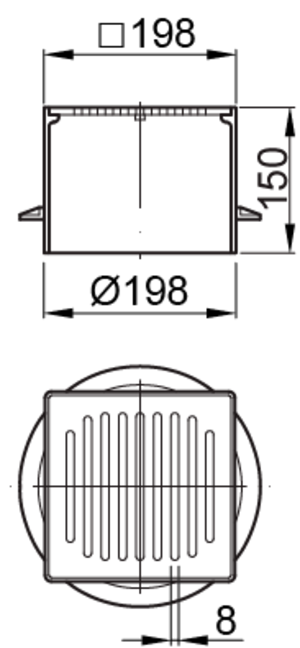

Feltét gyűrűFeltét keret ráccsal
  • Teherbírás: M 125 és L 15
  • Öntöttvasból
  • Súly: 2,0 kg
7000.45.00dxf

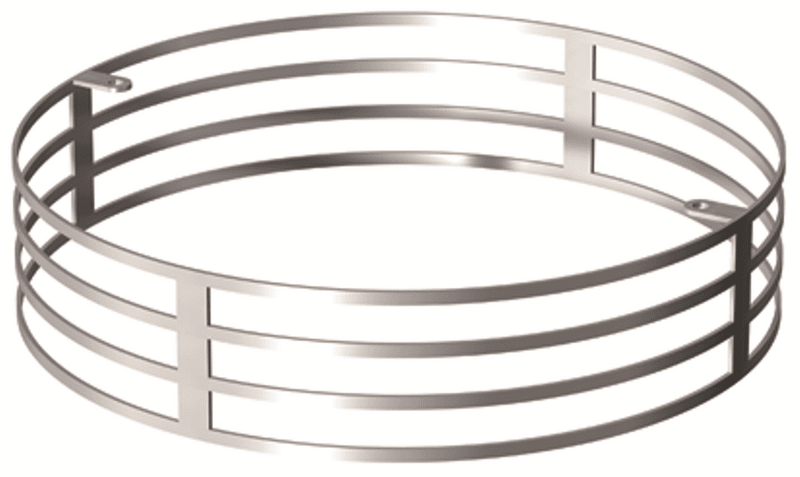

Szennyfogó kosárSpin összefolyók
  • DN 100-150
  • Polimerbeton felsőrészek esetén 180 mm-es magasságig
  • 1.4301 rozsdamentes acélból
  • Résszélesség: 8 mm
  • Súly: 0,6 kg
7000.13.00dxf

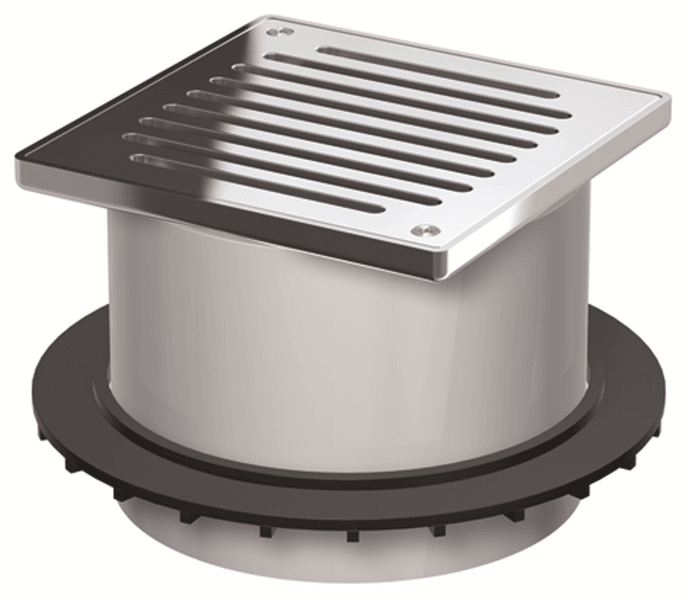

Adapter gyűrűFelsőrészek
  • 5084.87.xx
  • 5084.71.xx
  • 5084.81.xx
  • 5084.89.xx
  • Öntöttvasból
  • Teherbírás:
    H 1,5
    L 15
  • 24 mm-ig állítható magasság
  • Súly 1,1 kg
7000.31.00dxf

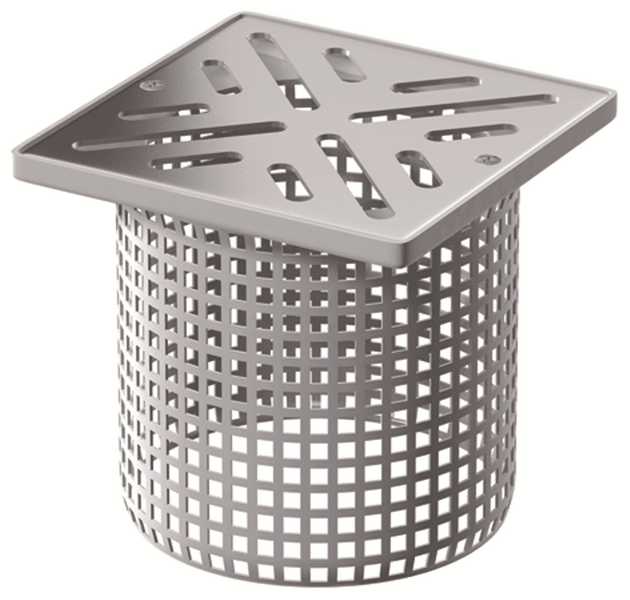

Szennyfogó kosárFelsőrészek
  • 5084.87.xx
  • 5084.71.xx
  • 5084.81.xx
  • 5084.89.xx
  • 5084.80.xx
  • 5084.83.xx
  • 5084.91.xx
  • 9405.89.xx
  • 1.4301 rozsdamentes acélból
  • Súly: 0,6 kg
5086.10.19dxf

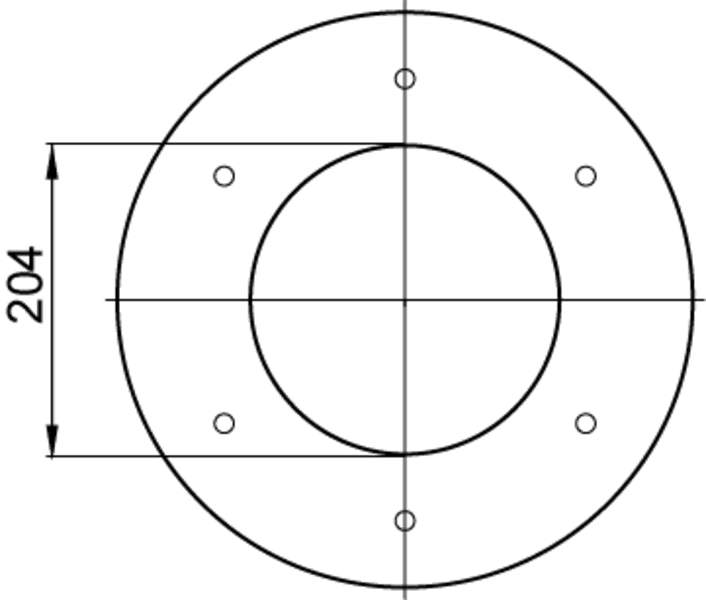

Gallér tömítő készlet

Spin összefolyók öntöttvasból
  • DN 100-150

Jet összefolyók öntöttvasból
  • DN 80
  • 2 db tömítés karimához
  • Vastagság: 4 mm
7034.10.26

EPDM
dxf
7034.20.26

Lágy PVC
dxf
7034.30.26

NBR/SBR
dxf

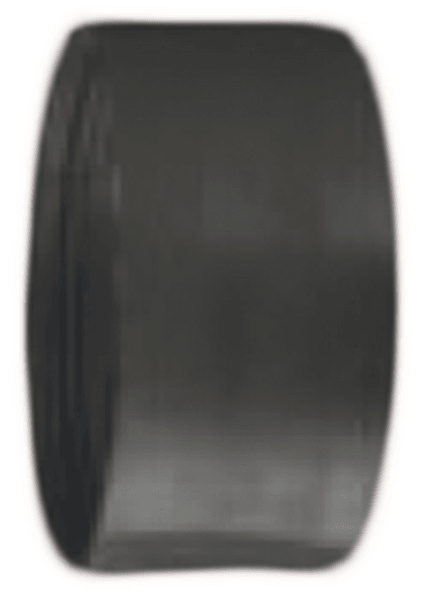

Tömítőgyűrű szorítógyűrűvelSpin összefolyók
  • DN 100/DN 125
  • Függőleges kivezetéssel
Szellőzőnyílás kialakításához
  • DN 125 SML öntöttvas cső
  • Strangszellőző csőhöz
  • Hosszúság MSZ EN 12056 és DIN 1985-100 alapján
Súly: 0,7 kg
7000.63.00

1 részes összefolyók
dxf
7000.64.00

2 részes összefolyók
dxf
TúlfolyócsőSpin összefolyók
  • DN 100
  • Tömítőgyűrűvel
  • Visszatorlódási magasság: 35 mm
  • Súly: 2 kg
7034.10.50

1 részes összefolyók
7044.10.50

2 részes összefolyók
TúlfolyócsőSpin összefolyók
  • DN 125
  • DN 150
  • Tömítőgyűrűvel
  • Súly: 2,2 kg
7035.10.50

1 részes összefolyók
7045.10.50

2 részes összefolyók
TömítőgyűrűSpin összefolyók
  • DN 125
  • DN 150
Jet összefolyók
  • DN 80
  • 117 mm-es átmérő
  • Vastagság 2 mm
  • 2 részes összefolyók felsőrészeihez
7044.00.26dxf
HőpajzsSpin összefolyók
  • DN 100
  • 1 részes
  • M8 x 16
  • Beütődűbeles rögzítés
7034.20.17dxf
