ACO Tunnel

Az ACO Tunnel folyókák kimondottan alagútépítéshez kínálnak professzionális szegélykőbe integrált egyrészes vízelvezető rendszereket. Alagutakban a vízelvezetés gyakorlatilag másodlagos feladat a folyókák esetében. Elsődlegesen az esetlegesen kialakult havária helyzetekben kifolyó folyadékok összegyűjtése és elvezetése a feladat.

Polimerbeton alagutakban történő felhasználásakor elengedhetetlen, hogy az anyagot "nem gyúlékonynak" lehessen minősíteni. Az alagútépítés során a komponenseknek meg kell felelniük a legmagasabb biztonsági követelményeknek, a 2004/54 / EK európai alagútról szóló irányelvnek és a német RABT és ZTV-ING iránymutatásoknak megfelelően. Az ACO speciális polimer beton keveréke megfelel ezeknek a követelményeknek.

Baleset esetén - különösen gyúlékony folyadékok esetén - a kiömlő veszélyes anyagokat az útfelületről a legrövidebb úton, az alagút vízelvezető rendszerén keresztül elvezetjük, és ezáltal az oxigénellátástól elválik. Az alagútfolyóka rendszer elemeit a projektek igényeinek megfelelően választják ki, és maximális teret kínálnak a tervezés és a kivitelezés folyamán.


Monoblock 275 T

Monoblock 275 T

Az ACO polimerbeton fagy és a jegesedés elleni ellenállóképességének köszönhetően rendkívül alacsony karbantartást igényel. Az alacsony felületi érdességi fok azt jelenti, hogy a szennyeződések könnyen eltávolíthatók illetve minimális mértékben tapadnak meg a folyóka testén. A polimerbeton merevsége és a csatorna szerkezete lehetővé teszi egy vékonyabb folyókaszerkezet kialakítását. A beton szegélyfolyókákhoz képest az ACO alagútcsatorna akár 25% -os helytakarékos megtakarítást tesz lehetővé, így több hely marad az amúgy is szűkös alagútszerkezetben.

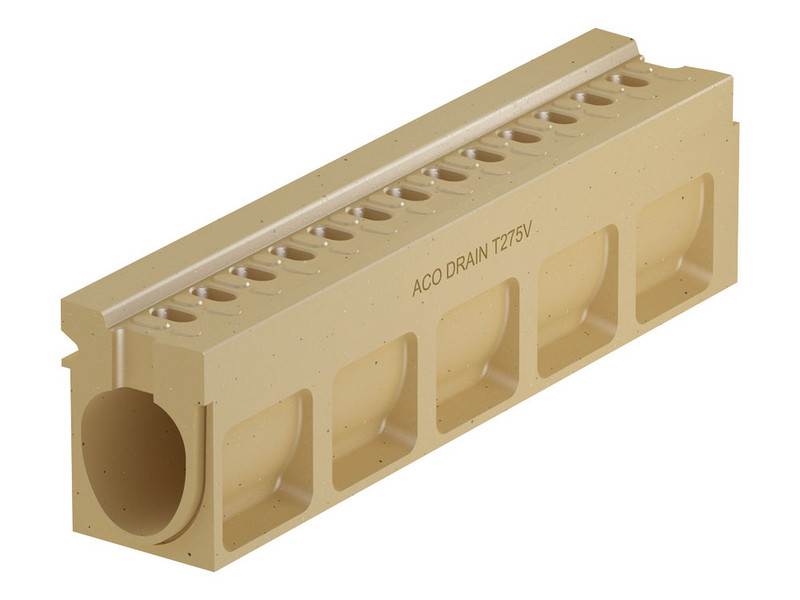

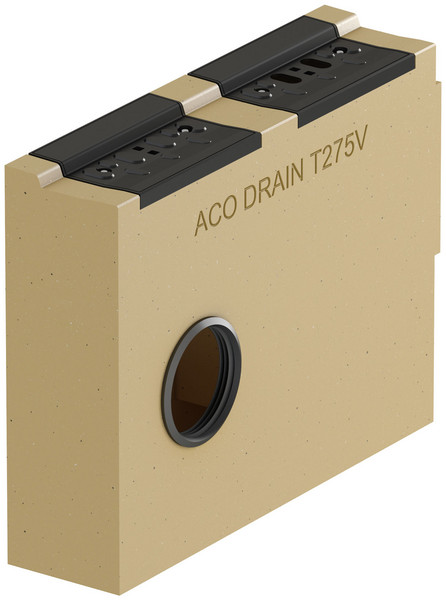

Az ACO DRAIN® Monoblock T 275 V alagútfolyóka egyedülálló monolitikus szerkezete garantálja a legmagasabb szintű biztonságot és stabilitást. A csatorna és a rács polimer betonból egybeöntve kerül kialakításra. A monolitikus kialakításnak köszönhetően a csatorna test stabil marad, és extrém terhelés mellett is megtartja alakját.

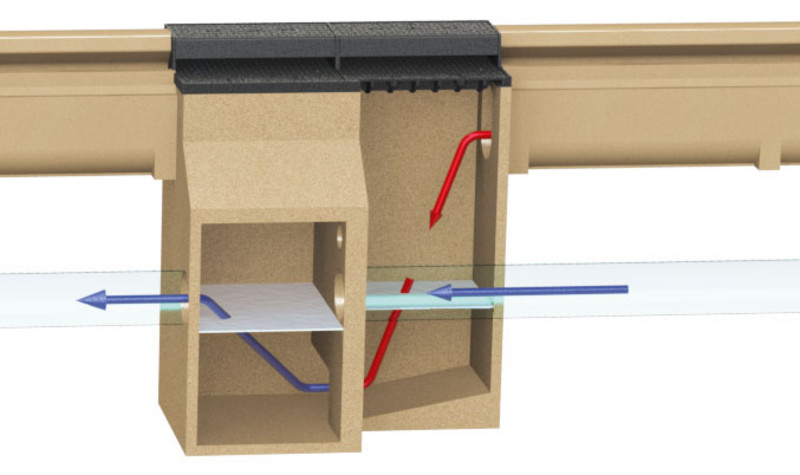

Monoblock 275 T akna
Elválasztja egymástól a zárt vízelvezető rendszert az alagútfolyóka nyílt vízelvezető rendszerétől. Az integrált terelőlap úgy működik, mint egy szifon. A tengely alján lévő minimális mennyiségű folyadék és a kiálló terelőlemez tûzfalként szolgál a láng áthaladásával szemben. A terelőlemez alatt 100 l / s lefolyási sebesség garantált. A csővezetékhez való csatlakozás megfelelő csőcsatlakozási keresztmetszettel és gumigyűrűs tömítéssel történik. Az akna teteje felnyitható, melyen át ellenőrizhető és tisztítható. A fedelek garantáltan vízzárók.

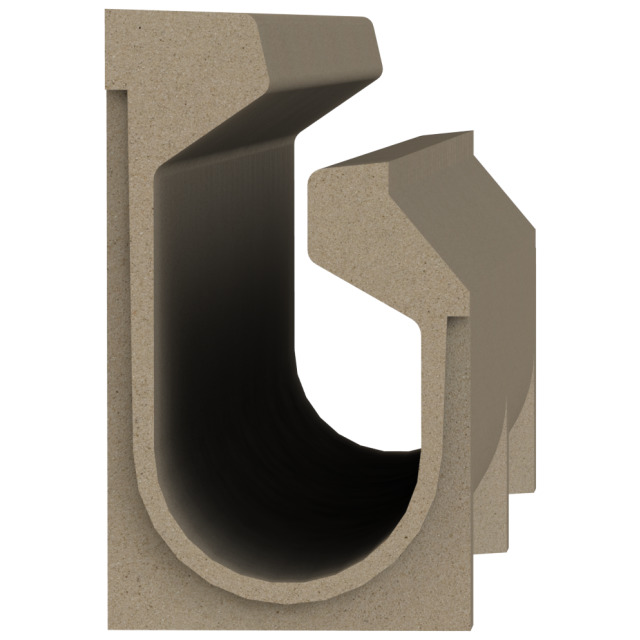

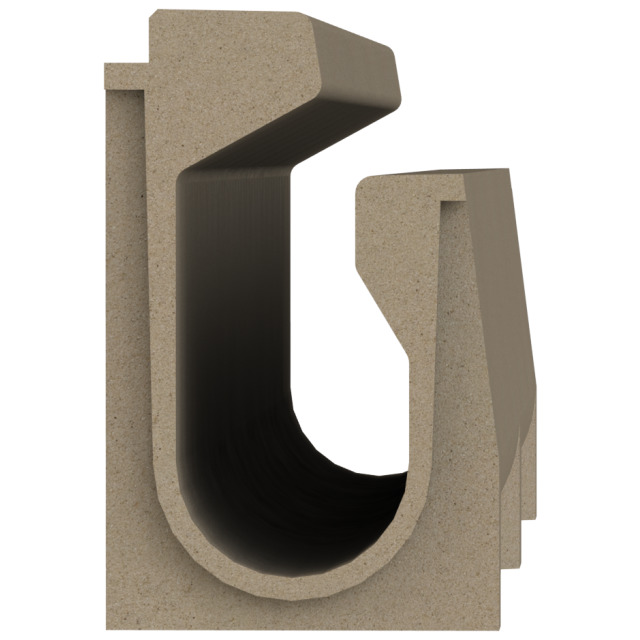

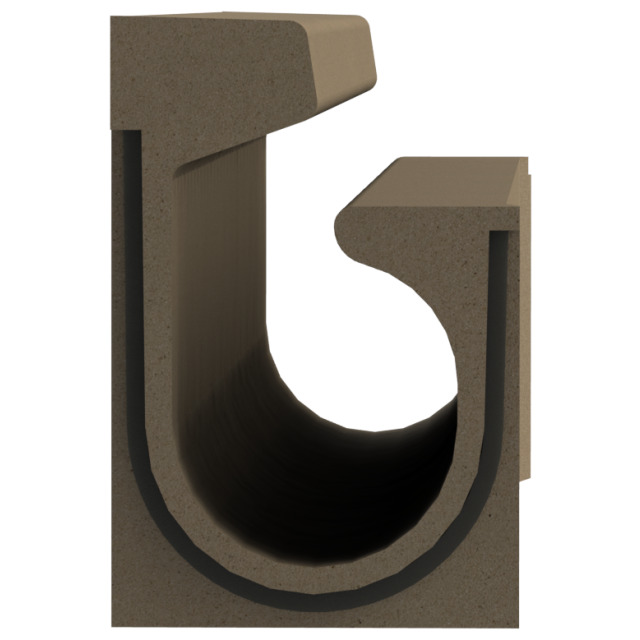

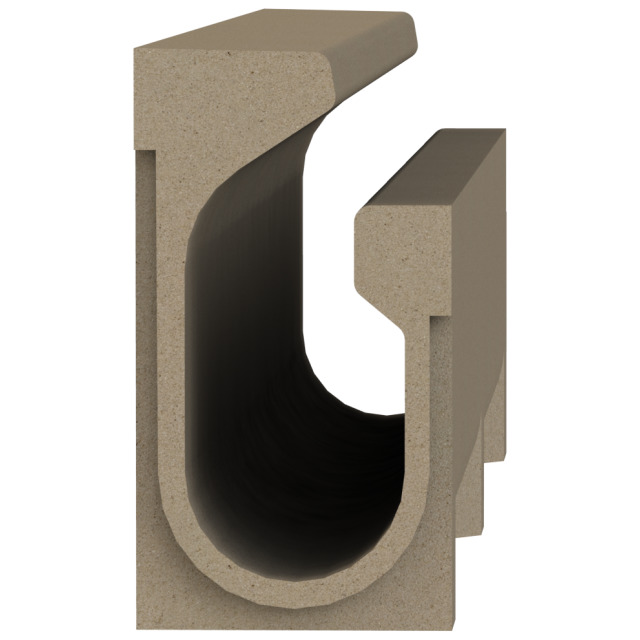

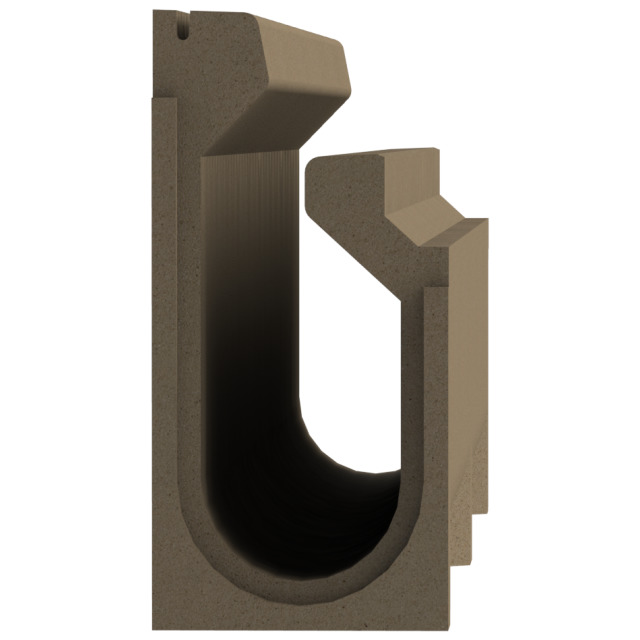

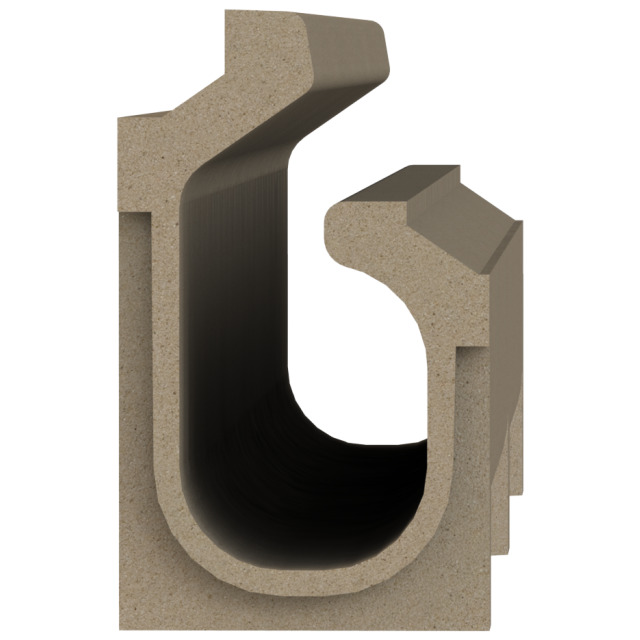

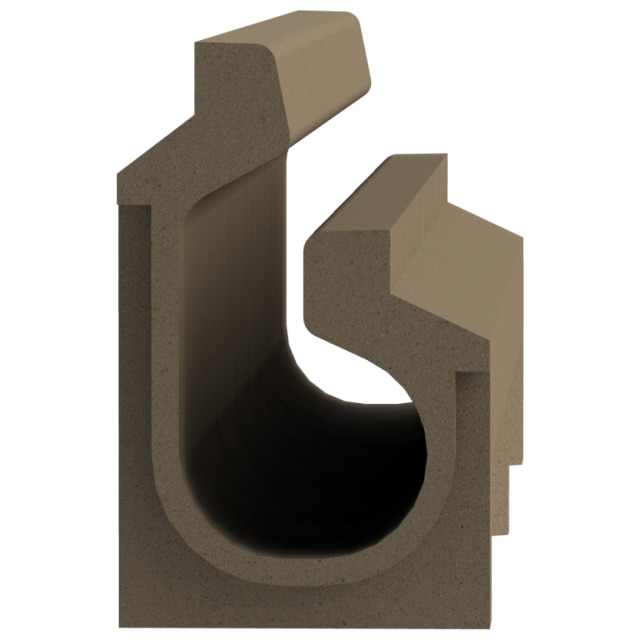

Alagút szegélykő-folyóka


Tizenkét különböző profilkialakítású szegély résfolyóka adja a rendszer vízelvezető rendszerét. A folyókák különböző befoglaló méretei, szegélykialakításai és vízelvezető képességük alapján választhatók ki az adott projekthez legmegfelelőbbek.

A folyókák polimerbetonból készülnek FOLYAMATOS réskialakítással, mely alap követelmény az esetleges balesetkor kiömlő veszélyes anyagok elvezetése érdekében.

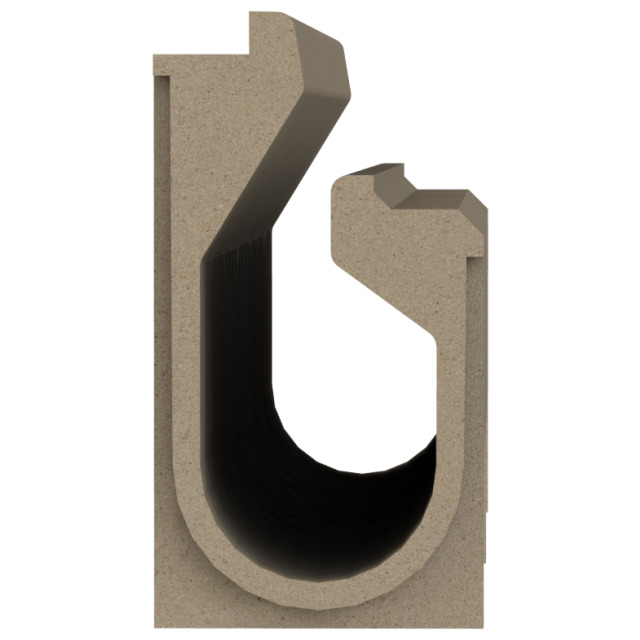

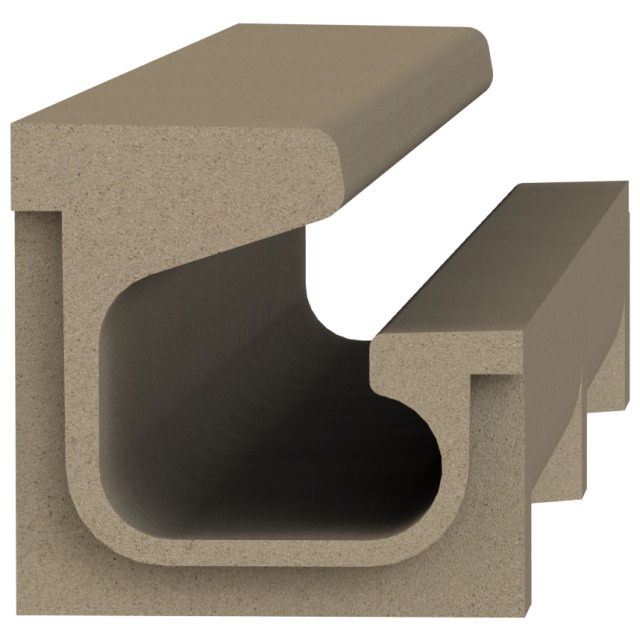

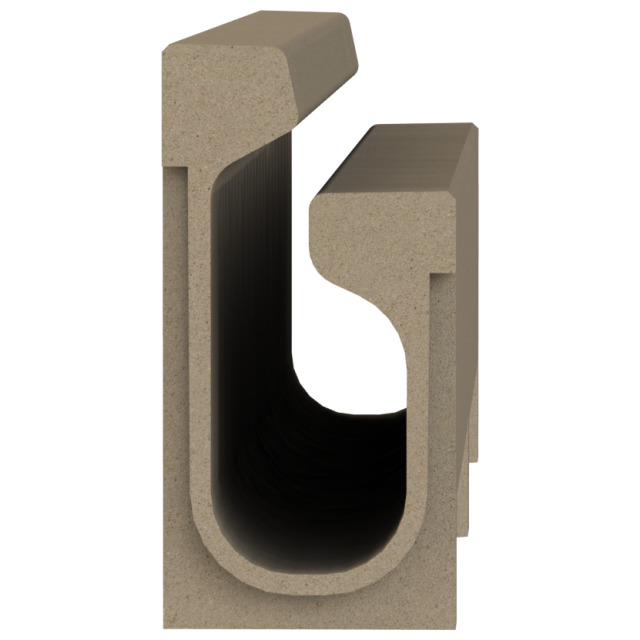

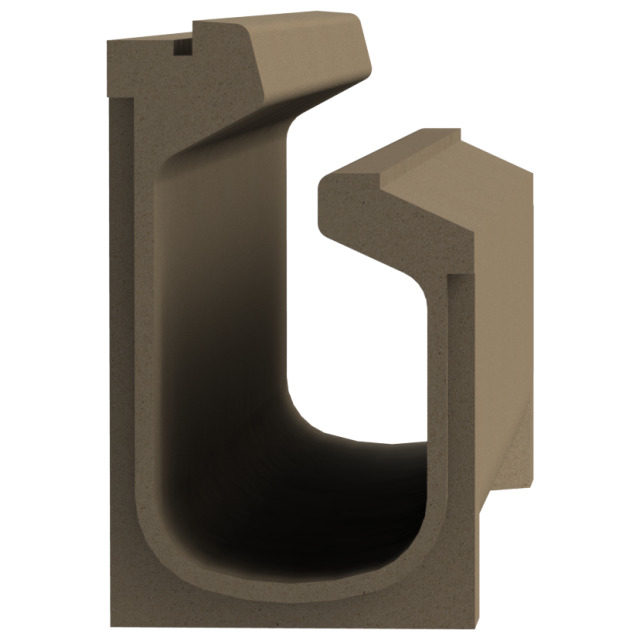

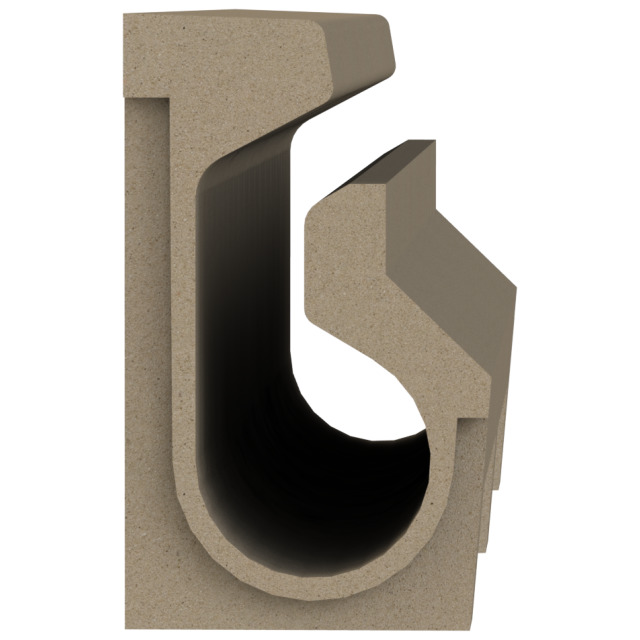

Alagút szegélykő-folyóka típusok

  • MSZ EN 1433 szerinti kialakítás
  • Polymerbeton
  • Igényszerinti elem hosszúság 3 m-ig
  • Projekt-specifikus geometria az ügyfél kérésére
  • Átfolyási keresztmetszet 150 - 1600 cm2
  • 50% -kal könnyebb, mint a betonfolyókák
  • Több helyet biztosít a kábelrendszerek számára
CikkszámSúly
(kg)
Magasság
(cm)
Hossz
(cm)
Szélesség
(cm)
rajz
4417836636825041pdfdwg

  • MSZ EN 1433 szerinti kialakítás
  • Polymerbeton
  • Igény szerinti elem hosszúság 3 m-ig
  • Projekt-specifikus geometria az ügyfél kérésére
  • Átfolyási keresztmetszet 150 - 1600 cm2
  • 50% -kal könnyebb, mint a betonfolyókák
  • Több helyet biztosít a kábelrendszerek számára
CikkszámSúly
(kg)
Magasság
(cm)
Hossz
(cm)
Szélesség
(cm)
rajz
4414642523420035dwg

  • MSZ EN 1433 szerinti kialakítás
  • Polymerbeton
  • Igény szerinti elem hosszúság 3 m-ig
  • Projekt-specifikus geometria az ügyfél kérésére
  • Átfolyási keresztmetszet 150 - 1600 cm2
  • 50% -kal könnyebb, mint a betonfolyókák
  • Több helyet biztosít a kábelrendszerek számára
CikkszámSúly
(kg)
Magasság
(cm)
Hossz
(cm)
Szélesség
(cm)
rajz
44119067578,524547pdfdwg

  • MSZ EN 1433 szerinti kialakítás
  • Polymerbeton
  • Igény szerinti elem hosszúság 3 m-ig
  • Projekt-specifikus geometria az ügyfél kérésére
  • Átfolyási keresztmetszet 150 - 1600 cm2
  • 50% -kal könnyebb, mint a betonfolyókák
  • Több helyet biztosít a kábelrendszerek számára
CikkszámSúly
(kg)
Magasság
(cm)
Hossz
(cm)
Szélesség
(cm)
rajz
4410027257230038,5pdfdwg

  • MSZ EN 1433 szerinti kialakítás
  • Polymerbeton
  • Igény szerinti elem hosszúság 3 m-ig
  • Projekt-specifikus geometria az ügyfél kérésére
  • Átfolyási keresztmetszet 150 - 1600 cm2
  • 50% -kal könnyebb, mint a betonfolyókák
  • Több helyet biztosít a kábelrendszerek számára
CikkszámSúly
(kg)
Magasság
(cm)
Hossz
(cm)
Szélesség
(cm)
rajz
44131068564,530043pdfdwg

  • MSZ EN 1433 szerinti kialakítás
  • Polymerbeton
  • Igény szerinti elem hosszúság 3 m-ig
  • Projekt-specifikus geometria az ügyfél kérésére
  • Átfolyási keresztmetszet 150 - 1600 cm2
  • 50% -kal könnyebb, mint a betonfolyókák
  • Több helyet biztosít a kábelrendszerek számára
CikkszámSúly
(kg)
Magasság
(cm)
Hossz
(cm)
Szélesség
(cm)
rajz
4410075466030036pdfdwg

  • MSZ EN 1433 szerinti kialakítás
  • Polymerbeton
  • Igény szerinti elem hosszúság 3 m-ig
  • Projekt-specifikus geometria az ügyfél kérésére
  • Átfolyási keresztmetszet 150 - 1600 cm2
  • 50% -kal könnyebb, mint a betonfolyókák
  • Több helyet biztosít a kábelrendszerek számára
CikkszámSúly
(kg)
Magasság
(cm)
Hossz
(cm)
Szélesség
(cm)
rajz
44102392269,430044pdfdwg

  • MSZ EN 1433 szerinti kialakítás
  • Polymerbeton
  • Igény szerinti elem hosszúság 3 m-ig
  • Projekt-specifikus geometria az ügyfél kérésére
  • Átfolyási keresztmetszet 150 - 1600 cm2
  • 50% -kal könnyebb, mint a betonfolyókák
  • Több helyet biztosít a kábelrendszerek számára
CikkszámSúly
(kg)
Magasság
(cm)
Hossz
(cm)
Szélesség
(cm)
rajz
4418734455725036pdfdwg

  • MSZ EN 1433 szerinti kialakítás
  • Polymerbeton
  • Igény szerinti elem hosszúság 3 m-ig
  • Projekt-specifikus geometria az ügyfél kérésére
  • Átfolyási keresztmetszet 150 - 1600 cm2
  • 50% -kal könnyebb, mint a betonfolyókák
  • Több helyet biztosít a kábelrendszerek számára
CikkszámSúly
(kg)
Magasság
(cm)
Hossz
(cm)
Szélesség
(cm)
rajz
44194072068,530037,5pdfdwg

  • MSZ EN 1433 szerinti kialakítás
  • Polymerbeton
  • Igény szerinti elem hosszúság 3 m-ig
  • Projekt-specifikus geometria az ügyfél kérésére
  • Átfolyási keresztmetszet 150 - 1600 cm2
  • 50% -kal könnyebb, mint a betonfolyókák
  • Több helyet biztosít a kábelrendszerek számára
CikkszámSúly
(kg)
Magasság
(cm)
Hossz
(cm)
Szélesség
(cm)
rajz
4410307067730045pdfdwg

  • MSZ EN 1433 szerinti kialakítás
  • Polymerbeton
  • Igény szerinti elem hosszúság 3 m-ig
  • Projekt-specifikus geometria az ügyfél kérésére
  • Átfolyási keresztmetszet 150 - 1600 cm2
  • 50% -kal könnyebb, mint a betonfolyókák
  • Több helyet biztosít a kábelrendszerek számára
CikkszámSúly
(kg)
Magasság
(cm)
Hossz
(cm)
Szélesség
(cm)
rajz
4410257067230036pdfdwg

  • MSZ EN 1433 szerinti kialakítás
  • Polymerbeton
  • Igény szerinti elem hosszúság 3 m-ig
  • Projekt-specifikus geometria az ügyfél kérésére
  • Átfolyási keresztmetszet 150 - 1600 cm2
  • 50% -kal könnyebb, mint a betonfolyókák
  • Több helyet biztosít a kábelrendszerek számára
CikkszámSúly
(kg)
Magasság
(cm)
Hossz
(cm)
Szélesség
(cm)
rajz
44133370577,530037pdfdwg
