ACO Lipumax C - vasbeton tartályos zsírleválasztó

Névleges teljesítmény (l/s)	Csőcsatlakozás (DN)	Iszaptér (l)	Zsírtároló (l)	Teljes térfogat (l)	Súly (kg)	Cikkszám
1-2	DN100	200	190	620	1593	626518
2	DN100	400	190	927	2068	626526
4	DN150	400	190	927	2076	626519
7	DN150	700	290	1018	2488	626520
10	DN150	1000	400	2174	2975	626521
15-20	DN200	1500	1140	4257	4900	626522
15	DN200	3000	1140	5947	5990	626523
25	DN250	2500	1220	5609	5593	626524
25	DN250	5000	1220	7728	6663	626525

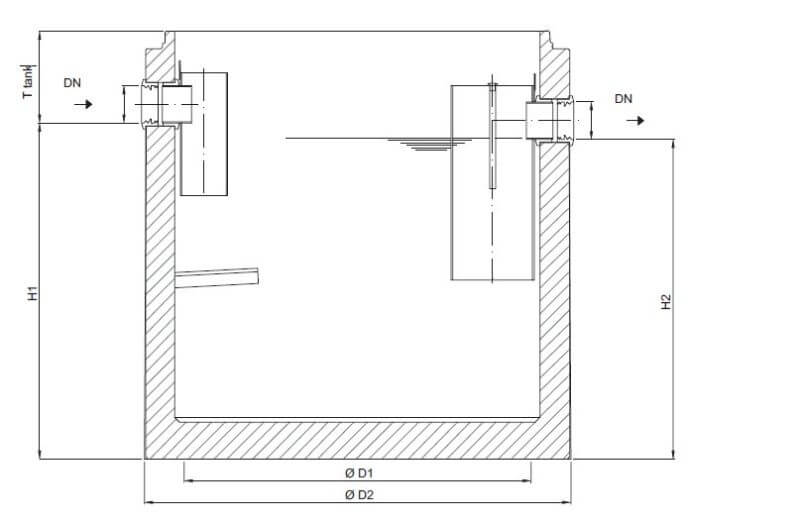

Névleges teljesítmény (l/s)	Cikkszám	H1 (mm)	H2 (mm)	D1 (mm)	D2 (mm)	Ttank (mm)	Választható födém 1	Választható födém 2	Tmax (mm)
1-2	626518	970	900	1000	1240	330	626862	-	3330
2	626526	1360	1290	1000	1240	390	626862	-	3390
4	626519	1390	1290	1000	1240	390	626862	-	3390
7	626520	1510	1050	1200	1440	390	626863	626864	3390
10	626521	1450	1380	1500	1740	350	626865	626866	3350
15-20	626522	1575	1505	2000	2240	425	626867	626868	3425
15	626523	2115	2045	2000	2240	385	626867	626868	3385
25	626524	1570	1500	2300	2540	530	626869	626870	3530
25	626525	2080	2010	2300	2540	420	626869	626870	3420

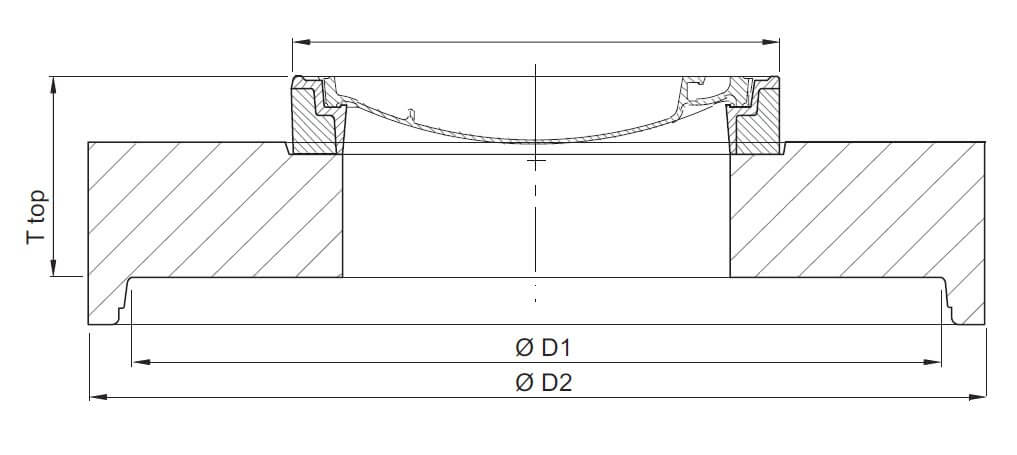

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Magasítható kivitelű

Ttop	D1 (mm)	D2 (mm)	Fedlap	Súly	Cikkszám
335	1000	1240	1 x Ø600	715	626862
335	1200	1440	1 x Ø600	955	626863
335	1500	1740	1 x Ø600	1115	626865
335	2000	2240	1 x Ø600	1985	626867
335	2300	2540	1 x Ø600	2635	626869

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Magasítható kivitelű

Ttop	D1 (mm)	D2 (mm)	Fedlap	Súly	Cikkszám
475	1200	1440	1 x Ø600	715	626852
475	1500	1740	1 x Ø600	1285	626854
475	2300	2540	1 x Ø600	2805	626856

Ttop

(mm)

Fedlap

Súly

Cikkszám

475

1200

1440

1 x Ø600

715

626852

475

1500

1740

1 x Ø600

1285

626854

475

2300

2540

1 x Ø600

2805

626856

ACO kültéri leválasztástechnika, komplett katalógus - pdf

Lipumax katalógusrészlet - pdf

Lipumax P-DA alaptest műszaki rajzok - dxf

Lipumax P-DA födém és tartozék műszaki rajzok - dxf

Lipumax P 3D modellek - igs

Lipumax beépítési útmutató

Lipumax zsírleválasztó kiírási szövegek

Teljesítménynyilatkozat

Youtube

Névleges teljesítmény (l/s)	Csőcsatlakozás (DN)	Iszaptér (l)	Zsírtároló (l)	Teljes térfogat (l)	Súly (kg)	Cikkszám
1-2	DN100	200	190	620	1593	626518
2	DN100	400	190	927	2068	626526
4	DN150	400	190	927	2076	626519
7	DN150	700	290	1018	2488	626520
10	DN150	1000	400	2174	2975	626521
15-20	DN200	1500	1140	4257	4900	626522
15	DN200	3000	1140	5947	5990	626523
25	DN250	2500	1220	5609	5593	626524
25	DN250	5000	1220	7728	6663	626525

Névleges teljesítmény (l/s)	Cikkszám	H1 (mm)	H2 (mm)	D1 (mm)	D2 (mm)	Ttank (mm)	Választható födém 1	Választható födém 2	Tmax (mm)
1-2	626518	970	900	1000	1240	330	626862	-	3330
2	626526	1360	1290	1000	1240	390	626862	-	3390
4	626519	1390	1290	1000	1240	390	626862	-	3390
7	626520	1510	1050	1200	1440	390	626863	626864	3390
10	626521	1450	1380	1500	1740	350	626865	626866	3350
15-20	626522	1575	1505	2000	2240	425	626867	626868	3425
15	626523	2115	2045	2000	2240	385	626867	626868	3385
25	626524	1570	1500	2300	2540	530	626869	626870	3530
25	626525	2080	2010	2300	2540	420	626869	626870	3420

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Magasítható kivitelű

Ttop	D1 (mm)	D2 (mm)	Fedlap	Súly	Cikkszám
335	1000	1240	1 x Ø600	715	626862
335	1200	1440	1 x Ø600	955	626863
335	1500	1740	1 x Ø600	1115	626865
335	2000	2240	1 x Ø600	1985	626867
335	2300	2540	1 x Ø600	2635	626869

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Magasítható kivitelű

Ttop	D1 (mm)	D2 (mm)	Fedlap	Súly	Cikkszám
475	1200	1440	1 x Ø600	715	626852
475	1500	1740	1 x Ø600	1285	626854
475	2300	2540	1 x Ø600	2805	626856

Ttop

(mm)

Fedlap

Súly

Cikkszám

475

1200

1440

1 x Ø600

715

626852

475

1500

1740

1 x Ø600

1285

626854

475

2300

2540

1 x Ø600

2805

626856

ACO kültéri leválasztástechnika, komplett katalógus - pdf

Lipumax katalógusrészlet - pdf

Lipumax P-DA alaptest műszaki rajzok - dxf

Lipumax P-DA födém és tartozék műszaki rajzok - dxf

Lipumax P 3D modellek - igs

Lipumax beépítési útmutató

Lipumax zsírleválasztó kiírási szövegek

Teljesítménynyilatkozat

Youtube

Terméktulajdonságok

Zsírleválasztó berendezés az EN 1825 szabvány alapján
Integrált iszaptérrel
Kültéri, földbe telepíthető zsírleválasztó D400 teherbírású fedlappal
A tartály ürítése tisztítása fedlapon keresztül történhet
Szagterhelésre nem érzékeny terültre javasolt beépíteni

Névleges teljesítmény (l/s)	Csőcsatlakozás (DN)	Iszaptér (l)	Zsírtároló (l)	Teljes térfogat (l)	Súly (kg)	Cikkszám
1-2	DN100	200	190	620	1593	626518
2	DN100	400	190	927	2068	626526
4	DN150	400	190	927	2076	626519
7	DN150	700	290	1018	2488	626520
10	DN150	1000	400	2174	2975	626521
15-20	DN200	1500	1140	4257	4900	626522
15	DN200	3000	1140	5947	5990	626523
25	DN250	2500	1220	5609	5593	626524
25	DN250	5000	1220	7728	6663	626525

Névleges teljesítmény (l/s)	Cikkszám	H1 (mm)	H2 (mm)	D1 (mm)	D2 (mm)	Ttank (mm)	Választható födém 1	Választható födém 2	Tmax (mm)
1-2	626518	970	900	1000	1240	330	626862	-	3330
2	626526	1360	1290	1000	1240	390	626862	-	3390
4	626519	1390	1290	1000	1240	390	626862	-	3390
7	626520	1510	1050	1200	1440	390	626863	626864	3390
10	626521	1450	1380	1500	1740	350	626865	626866	3350
15-20	626522	1575	1505	2000	2240	425	626867	626868	3425
15	626523	2115	2045	2000	2240	385	626867	626868	3385
25	626524	1570	1500	2300	2540	530	626869	626870	3530
25	626525	2080	2010	2300	2540	420	626869	626870	3420

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Magasítható kivitelű

Ttop	D1 (mm)	D2 (mm)	Fedlap	Súly	Cikkszám
335	1000	1240	1 x Ø600	715	626862
335	1200	1440	1 x Ø600	955	626863
335	1500	1740	1 x Ø600	1115	626865
335	2000	2240	1 x Ø600	1985	626867
335	2300	2540	1 x Ø600	2635	626869

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Magasítható kivitelű

Ttop	D1 (mm)	D2 (mm)	Fedlap	Súly	Cikkszám
475	1200	1440	1 x Ø600	1125	626864
475	1500	1740	1 x Ø600	1285	626866
475	2000	2240	1 x Ø600	2155	626868
475	2300	2540	1 x Ø600	2805	626870

ACO kültéri leválasztástechnika, komplett katalógus - pdf

Lipumax katalógusrészlet - pdf

Lipumax zsírleválasztó műszaki rajzok - dwg

Lipumax beépítési útmutató

Lipumax zsírleválasztó kiírási szövegek

Teljesítménynyilatkozat

Youtube

Névleges teljesítmény (l/s)	Csőcsatlakozás (DN)	Iszaptér (l)	Zsírtároló (l)	Teljes térfogat (l)	Súly (kg)	Cikkszám
1-2	DN100	200	190	620	1593	626518
2	DN100	400	190	927	2068	626526
4	DN150	400	190	927	2076	626519
7	DN150	700	290	1018	2488	626520
10	DN150	1000	400	2174	2975	626521
15-20	DN200	1500	1140	4257	4900	626522
15	DN200	3000	1140	5947	5990	626523
25	DN250	2500	1220	5609	5593	626524
25	DN250	5000	1220	7728	6663	626525

Névleges teljesítmény (l/s)	Cikkszám	H1 (mm)	H2 (mm)	D1 (mm)	D2 (mm)	Ttank (mm)	Választható födém 1	Választható födém 2	Tmax (mm)
1-2	626518	970	900	1000	1240	330	626862	-	3330
2	626526	1360	1290	1000	1240	390	626862	-	3390
4	626519	1390	1290	1000	1240	390	626862	-	3390
7	626520	1510	1050	1200	1440	390	626863	626864	3390
10	626521	1450	1380	1500	1740	350	626865	626866	3350
15-20	626522	1575	1505	2000	2240	425	626867	626868	3425
15	626523	2115	2045	2000	2240	385	626867	626868	3385
25	626524	1570	1500	2300	2540	530	626869	626870	3530
25	626525	2080	2010	2300	2540	420	626869	626870	3420

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Magasítható kivitelű

Ttop	D1 (mm)	D2 (mm)	Fedlap	Súly	Cikkszám
335	1000	1240	1 x Ø600	715	626862
335	1200	1440	1 x Ø600	955	626863
335	1500	1740	1 x Ø600	1115	626865
335	2000	2240	1 x Ø600	1985	626867
335	2300	2540	1 x Ø600	2635	626869

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Magasítható kivitelű

Ttop	D1 (mm)	D2 (mm)	Fedlap	Súly	Cikkszám
475	1200	1440	1 x Ø600	1125	626864
475	1500	1740	1 x Ø600	1285	626866
475	2000	2240	1 x Ø600	2155	626868
475	2300	2540	1 x Ø600	2805	626870

ACO kültéri leválasztástechnika, komplett katalógus - pdf

Lipumax katalógusrészlet - pdf

Lipumax zsírleválasztó műszaki rajzok - dwg

Lipumax beépítési útmutató

Lipumax zsírleválasztó kiírási szövegek

Teljesítménynyilatkozat

Youtube
