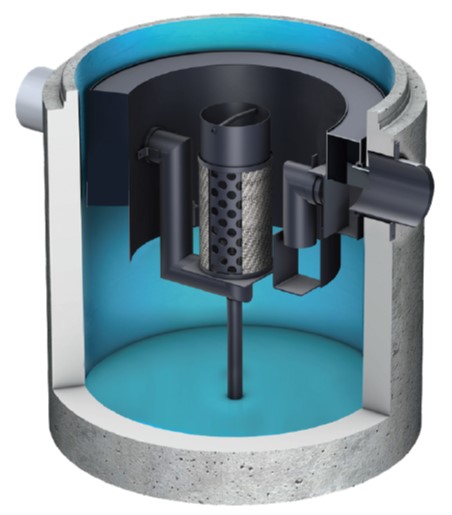

Az ACO Oleopass típusú záportúlfolyós vasbeton olajleválasztókat kifejezetten nagy teherbírási, nagy felületek olajtisztítási igényeire gyártjuk. A tartály tisztítása a fedlapon keresztül történhet.

A csapadék első perceiben az esővíz lemossa a felületről az olajat és hordalékot. Ez a víz mennyiség a tisztító téren keresztül teljes mértékben megtisztításra kerül. Ahogy a zápor egyre erősödik a lehulló csapadék már egy lemosott, tiszta felületre hullik és az így érkező nagy intenzitású, tiszta csapadékvíz a megkerülő vezetéken kikerüli a leválasztó teret. Ily módon költséghatékony műszaki megoldás kerül beépítésre.

Névleges méret (NG/NR) 6/60 l/s - 20/200 l/s
MSZ EN 858 követelményei szerint
Iszaptér nélkül
Külön álló iszaptérrel
Integrált iszaptérrel
A15 - D400 terhelésre
Magasítható
Integrált mintavételi egységgel
PE vagy rozsdamentes belső részekkel
2mg/l kibocsátási értékkel

Névleges teljesítmény (l/s)	Maximális átfolyás (l/s)	Csőcsatlakozás (DN)	Iszaptér (l)	Olajtároló (l)	Teljes térfogat (l)	Súly (kg)	Cikkszám
6	60	DN300	1200	412	1950	3001	626477
8	80	DN300	1600	412	2420	3494	626478
10	100	DN400	1000	412	1830	3016	626483
10	100	DN400	2000	412	2890	3965	626479
15	150	DN400	3000	902	4721	6320	626485
20	200	DN400	4000	1197	6698	7200	626487
30	300	DN500	3000	1473	5672	6820	626489

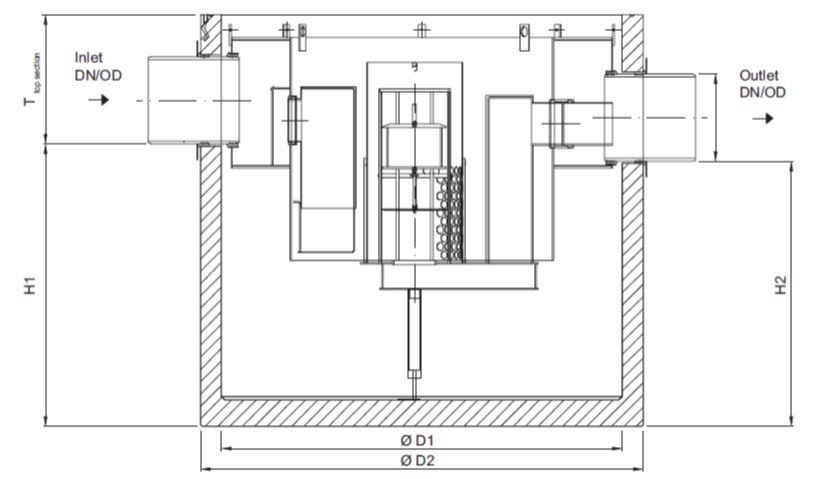

Névleges teljesítmény (l/s)	Cikkszám	H1 (mm)	H2 (mm)	D1 (mm)	D2 (mm)	Ttank (mm)	Választható födém 1	Választható födém 2	Tmax (mm)
6/60	626477	1275	1175	1740	1500	525	626877	626878	3525
8/80	626478	1540	1440	1740	1500	560	626877	626878	3560
10/100	626483	1162	1062	1500	1740	590	626877	626878	3590
10/100	626479	1810	1710	1500	1740	590	626877	626878	3590
15/150	626485	1452	1402	2440	2200	748	626929	626830	3748
20/200	626487	1942	1892	2440	2200	658	626929	626830	3658
30/300	626489	1665	1565	2440	2200	735	626928	-	3735

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Magasítható kivitelű

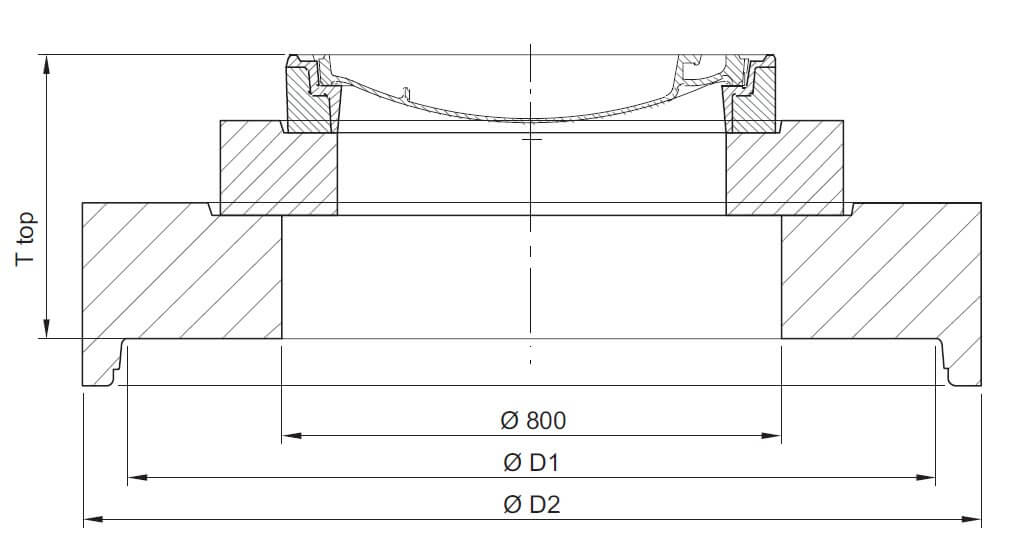

Ttop	D1 (mm)	D2 (mm)	Fedlap	Súly	Cikkszám
340	1500	1740	1 x Ø600	1115	626877
330	2200	2440	1 x Ø600	2635	626929
330	2200	2440	1 x Ø800	2713	626928
470	1500	1740	1 x Ø600	1285	626878
470	2200	2440	1 x Ø600	2805	626930

D 400 teherbírása MSZ EN 124 alapján
Beton fedlapkeret, BEGU fedlap
Magasítható kivitelű

Ttop	D1 (mm)	D2 (mm)	Fedlap	Súly	Cikkszám
475	1500	1740	1 x Ø600	1285	626854
475	2300	2540	1 x Ø600	2805	626856

Ttop

(mm)

Fedlap

Súly

Cikkszám

475

1500

1740

1 x Ø600

1285

626854

475

2300

2540

1 x Ø600

2805

626856

Megnevezés	oldalszám
ACO kültéri leválasztástechnika, komplett katalógus - pdf	14-15

Oleopass NG 6/60; NG 10/100	pdf	dwg
Oleopass NG 15/150	pdf	dwg
Oleopass NG20/200	pdf	dwg
Oleopass NG 6/60, SF 1200, D400	pdf	dwg
Oleopass NG 8/80, SF 1200, D400	pdf	dwg
Oleopass NG 8/80, SF 1600, D400	pdf	dwg
Oleopass NG 10/100, SF 1000, D400	pdf	dwg
Oleopass NG 10/100, SF 2000, D400	pdf	dwg
Oleopass NG 15/150, SF 1500, D400	pdf	dwg
Oleopass NG 15/150, SF 3000, D400	pdf	dwg
Oleopass NG 20/200, SF 4000, D400	pdf	dwg
Oleopass NG 30/300, SF 3000, D400	pdf	dwg

Oleopass beépítési útmutató

Oleopass vasbeton olajleválasztó kiírási szövegek doc

Teljesítmény nyilatkozat

Youtube

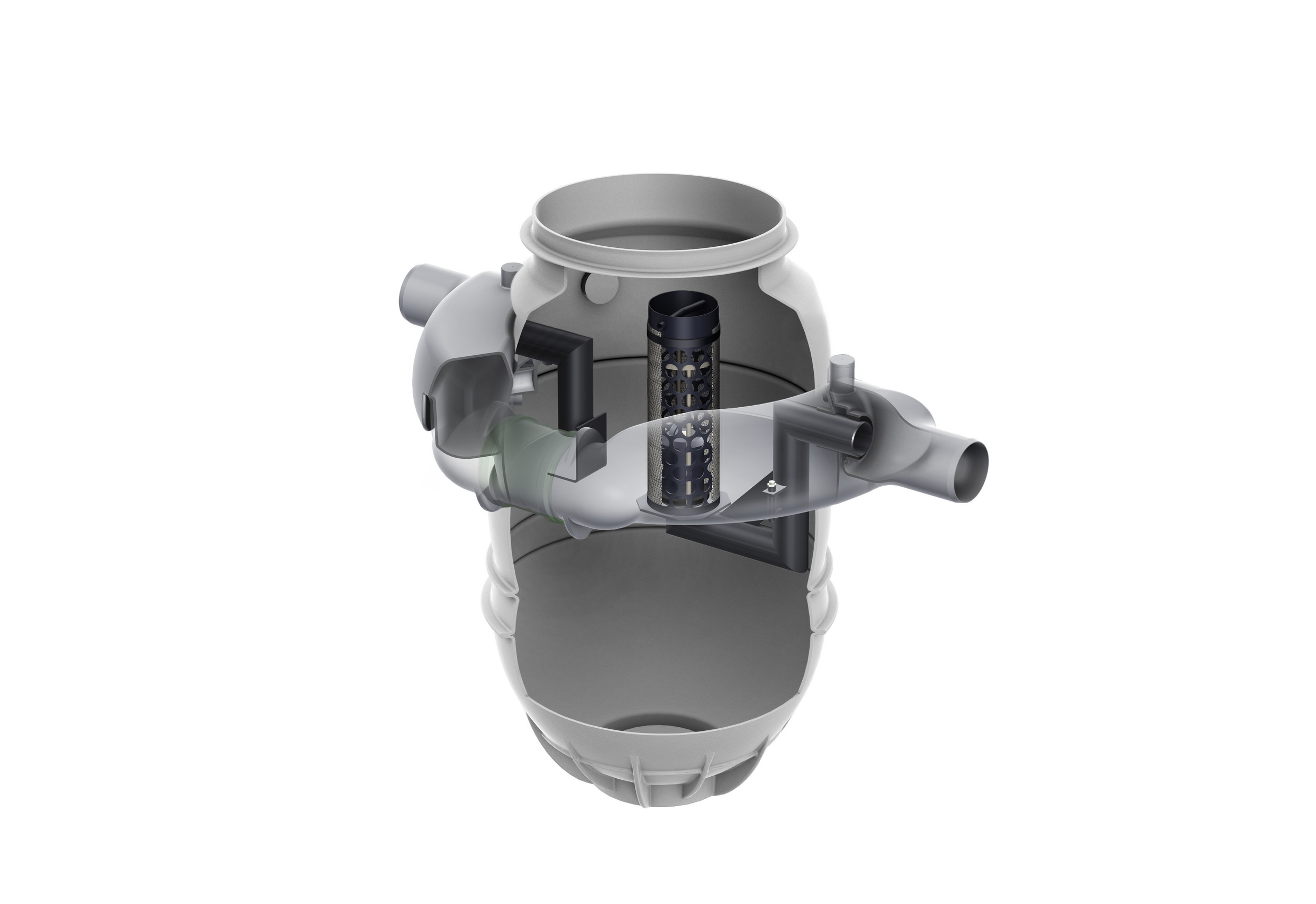

Az ACO Oleopass-P-X típusú záportúlfolyós polietilén olajleválasztókat kifejezetten nagy teherbírási, nagy felületek olajtisztítási igényeire gyártjuk. A műanyag tartályok teherelosztó födémmel együtt D 400 terhelési osztályra is alkalmazhatók. A tartály tisztítása a fedlapon keresztül történhet.

Az eső első perceiben lemosott felületről érkező nagy intenzitású, tiszta csapadékvíz a megkerülő vezetéken kikerüli a leválasztó teret. Ily módon költséghatékony műszaki megoldás kerül beépítésre.

Névleges méret (NG/NR) 3/30 l/s - 6/60 l/s
MSZ EN 858 követelményei szerint
Iszaptér nélkül
Külön álló iszaptérrel
Integrált iszaptérrel
A15 - D400 terhelésre
Magasítható
Integrált mintavételi egységgel
PE vagy rozsdamentes belső részekkel
2mg/l kibocsátási értékkel

Névleges teljesítmény (l/s)	Teljes kapacitás (l/s)	Csőcsatlakozás (DN)	Iszaptér (l)	Olajtároló (l)	Teljes térfogat (l)	Súly (kg)	Cikkszám
3	15	DN200	381	240	731	70	3903.43.00
3	15	DN200	661	240	1009	80	3913.43.00
3	15	DN200	927	240	1272	97	3923.43.00
6	30	DN250	445	235	761	72	3906.43.00
6	30	DN250	702	235	1036	80	3906.43.00
6	30	DN250	1180	235	1529	86	3916.43.00
8	50	DN250	780	260	1246	94	3908.43.00
10	50	DN250	318	260	802	73	3911.43.00
10	50	DN250	1057	260	1529	84	3910.43.00

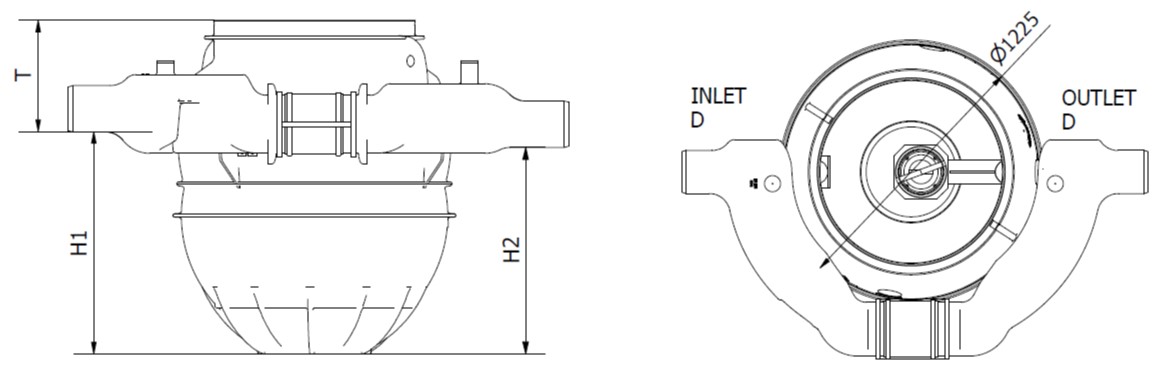

Névleges teljesítmény (l/s)	Cikkszám	D (mm)	T (mm)	H1 (mm)	H2 (mm)	Súly
3/15	3903.43.00	200	480	966	896	70
3/15	3913.43.00	200	480	1236	1166	80
3/15	3923.43.00	200	480	1448	1378	97
6/30	3926.43.00	250	455	993	923	72
6/30	3906.43.00	250	455	1263	80	80
6/30	3916.43.00	250	455	1745	1675	86
8/50	3908.43.00	250	455	1475	1405	94
10/50	3911.43.00	250	455	993	923	73
10/50	3910.43.00	250	455	1745	1675	84

A 15 terhelés az MSZ EN 124 szerint

Beton keret, öntöttvas fedlap

Tiszta nyílás Ø 600 mm

fedlap szagzáró

polietilén magasító cső

(Csak a felső résszel együtt 3300.14.01 és 3300.14.02)

	NS 3 300 és 600	NS 3 900	NS 6 450 és 600	NS 6 1200	NS 8 800	NS 10 320	NS 10 1000	Súly (kg)	Cikkszám
T (mm)	1020-1110	1020-1110	995-1085	995-1085	995-1085	995-1085	995-1085	96	3301.34.11
	1020-1560	1020-1560	995-1535	995-1535	995-1535	995-1535	995-1535	104	3301.34.12
	1020-2160	1020-2052	995-2135	995-1755	995-2025	995-2135	995-1755	1115	3301.34.13

	NS 3 300	NS 3 600	NS 3 900	NS 6 600	NS 6 1200	NS 8 800	NS 10 1000	Súly (kg)	Cikkszám
T (mm)	850-960	850-960	850-960	870-990	870-990	870-990	870-990	96	3301.34.11
	850-1410	850-1410	850-1410	870-1440	870-1440	870-1440	870-1440	104	3301.34.12
	840-1980	850-1770	850-1500	870-2040	870-1860	870-1520	870-1860	115	3301.34.13

B 125 terhelés az MSZ EN 124 szerint

Beton keret, SAKU fedlap polietilénből

Tiszta nyílás Ø 600 mm

fedlap szagzáró

beton adapter lemez Ø 1000 mm x 150 mm

polietilén magasító cső

(Csak a felső résszel együtt 3300.15.01 és 3300.15.02)

	NS 3 300-600	NS 3 900	NS 6 450-600	NS 6 1200	NS 8 800	NS 10 320	NS 10 1000	Súly (kg)	Cikkszám
T (mm)	1055-1145	1055-1145	1030-1120	1030-1120	1030-1120	1030-1120	1030-1120	121	3301.55.11
	1055-1595	1055-1595	1030-1570	1030-1570	1030-1570	1030-1570	1030-1570	129	3301.55.12
	1055-2195	1055-2052	1030-2170	1030-1755	1030-2025	1030-2170	1030-1755	140	3301.55.13

	NS 3 300	NS 3 600	NS 3 900	NS 6 600	NS 6 1200	NS 8 800	NS 10 1000	Súly (kg)	Cikkszám
T (mm)	900-1010	900-1010	900-1010	920-1040	920-1040	920-1040	920-1040	84	3301.35.11
	900-1460	900-1460	900-1460	920-1490	920-1490	920-1490	920-1490	92	3301.35.12
	890-1980	900-1770	900-1500	920-2090	920-1860	920-1520	920-1860	103	3301.35.13

D400 terhelés az MSZ EN 124 szerint

Beton keret, öntöttvas fedlap

Tiszta nyílás Ø 600 mm

fedlap szagzáró

beton teherelosztó Ø 1000 mm x 150 mm

polietilén magasító cső

külön a beton teherelosztó lemeztől Ø 1500 mm x 200 mm

		NS 3 300-600	NS 3 900	NS 6 450-600	NS 6 1200	NS 8 800	NS 10 320	NS 10 1000	Súly (kg)	Cikkszám
T (mm) teherelosztóval	Rövid	1065–1150	1065–1150	1040-1125	1040-1125	1040-1125	1040-1125	1040-1125	903	3301.56.08
T (mm) teherelosztóval	Közepes	1065–1600	1065–1600	1040-1175	1040-1175	1040-1175	1040-1175	1040-1175	911	3301.56.09
T (mm) teherelosztóval	Hosszú	1065-2200	1065-2052	1040-2175	1040-1755	1040-2025	1040-2175	1040-1755	1572	3301.56.20
T (mm) teherelosztó nélkül	Rövid	1065–1150	1065–1150	1040-1125	1040-1125	1040-1125	1040-1125	1040-1125	186	3301.57.08
T (mm) teherelosztó nélkül	Közepes	1065–1600	1065–1600	1040-1175	1040-1175	1040-1175	1040-1175	1040-1175	194	3301.57.09
T (mm) teherelosztó nélkül	Hosszú	1065-2200	1065-2052	1040-2175	1040-1755	1040-2025	1040-2175	1040-1755	198	3301.57.10

	NS 3 300	NS 3 600	NS 3 900	NS 6 600	NS 6 1200	NS 8 800	NS 10 1000	Súly (kg)	Cikkszám
T (mm) Teherelosztó nélkül	890-1980	900-1770	900-1500	920-2090	920-1860	920-1520	920-1860	104	3301.37.10
T (mm) Teherelosztó lemezzel	890-1980	900-1770	900-1500	920-2090	920-1860	920-1520	920-1860	824	3301.36.10

Megnevezés	oldalszám
ACO kültéri leválasztástechnika, komplett katalógus - pdf	63, 66-67

Oleopass-P összes	pdf	dwg

Oleopass-P beépítés talajvíz esetén

Oleopass-P olajleválasztó kiírási szövegek

Teljesítmény nyilatkozat

Youtube

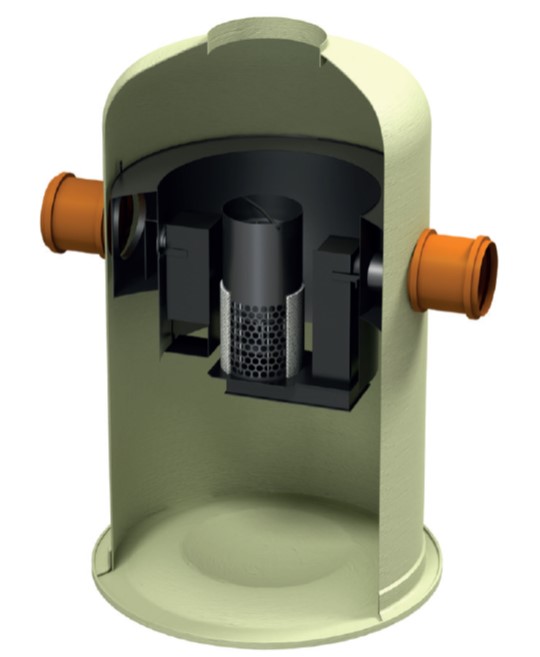

Az ACO Oleopass GRP földbe telepíthető olajleválasztó üvegszál erősített műgyanta anyagból készül. A GRP tartályok teherelosztó födémmel együtt D 400 terhelési osztályra is alkalmazhatók. A különböző névleges méretekben, kiegészítő elemek és tartozékok egyszerűvé teszik az üzemeltetést.

Névleges méret (NG/NR) 6/60 l/s - 30/300 l/s
MSZ EN 858 követelményei szerint
Iszaptér nélkül
Külön álló iszaptérrel
Integrált iszaptérrel
A15 - D400 terhelésre
Magasítható
Integrált mintavételi egységgel
PE vagy rozsdamentes belső részekkel
2mg/l kibocsátási értékkel

Névleges teljesítmény (l/s)	Teljes kapacitás (l/s)	Csőcsatlakozás (DN)	Iszaptér (l)	Olajtároló (l)	Teljes térfogat (l)	Súly (kg)	Cikkszám
6	60	300	600	171	1370	195	12520.01
6	60	300	1200	171	1990	212	12521.01
6	60	300	1800	171	2440	230	12522.01
8	80	300	800	171	1570	202	12523.01
8	80	300	1600	171	2370	225	12524.01
8	80	300	2400	171	3170	245	12525.01
10	100	400	1000	171	1800	215	12526.01
10	100	400	2000	171	2360	245	12527.01
10	100	400	3000	171	3350	270	12528.01
15	150	400	1500	444	3700	290	12532.01
15	150	400	3000	444	5060	490	12533.01
15	150	400	4500	444	6540	530	12534.01
20	200	400	2000	570	4165	510	12535.01
20	200	400	4000	570	6750	560	12536.01
20	200	400	6000	570	8750	615	12537.01
30	300	500	3000	612	5800	535	12538.01
30	300	500	6000	612	8800	620	12539.01
30	300	500	9000	612	11800	700	12540.01

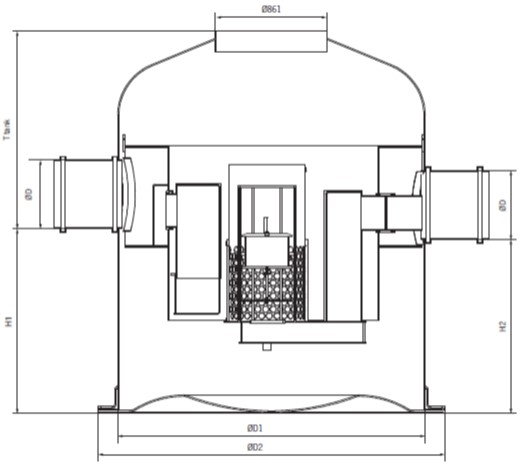

Névleges teljesítmény (l/s)	Max átfolyás (l/s)	Cikkszám	H1 (mm)	H2 (mm)	ØD1 (mm)	ØD2 (mm)	Ttank (mm)
6	60	12520.01	870	770	1500	1720	830
6	60	12521.01	1220	1120	1500	1720	825
6	60	12522.01	1570	1470	1500	1720	825
8	80	12523.01	990	890	1500	1720	825
8	80	12524.01	1440	1340	1500	1720	825
8	80	12525.01	1890	1790	1500	1720	825
10	100	12526.01	1120	1020	1500	1720	1010
10	100	12527.01	1680	1580	1500	1720	1010
10	100	12528.01	2240	2140	1500	1720	970
15	150	12532.01	1070	970	2200	2440	1220
15	150	12533.01	1435	1335	2200	2440	1215
15	150	12534.01	1825	1725	2200	2440	1215
20	200	12535.01	1360	1260	2200	2440	1370
20	200	12536.01	1890	1790	2200	2440	1370
20	200	12537.01	2410	2310	2200	2440	1370
30	300	12538.01	1630	1530	2200	2440	1360
30	300	12539.01	2420	2320	2200	2440	1360
30	300	12540.01	3210	3110	2200	2440	1360

Megnevezés	oldalszám
ACO kültéri leválasztástechnika, komplett katalógus - pdf	26-43

Oleopator-GRP NG 6/60 - 30/300

pdf

dwg

Oleopator-GRP beépítési útmutató

Oleopator-P olajleválasztó kiírási szövegek

Teljesítmény nyilatkozat

Youtube
