ACO - Therm angolaknák és pincei ablakok

Megújult az ACO Therm® pincei bevilágító angolakna rendszere (korábban MARKANT rendszer). Új 600-as sorozattal egészült ki rendszerünk, mely nagyban növelik a kényelmet és a pincébe juttatott természetes fényt.

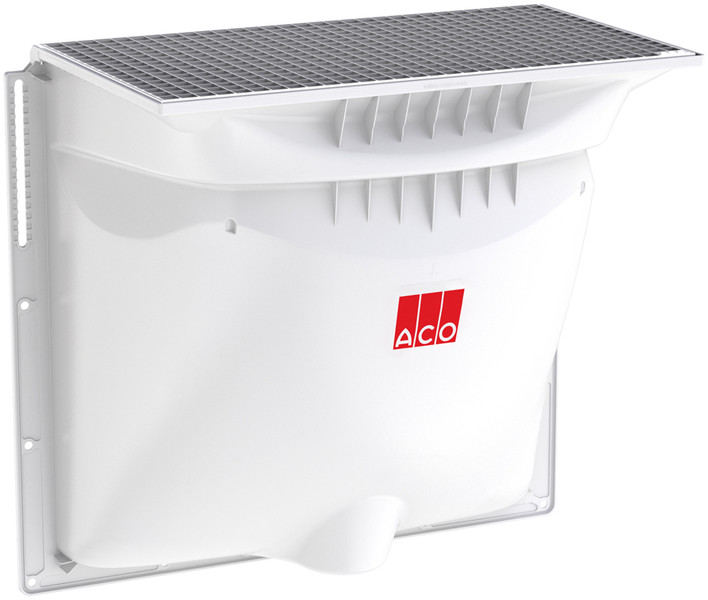

Az ACO Therm® pincei bevilágító rendszer feladata, hogy maximális mértékben juttasson természetes fényt a pincékben, ugyanakkor tökéletesen stabil, víztömör és tartós legyen. Az ACO angolaknák felszerelhetőek közvetlenül a pincefalra, a vízszigetelésre vagy a hőszigetelésre.

Az optimalizált méretválaszték a fenti előnyökön kívül roppant gazdaságos, egyszerűen és gyorsan szerelhető valamint magassága fokozatmentesen állítható a beépítés folyamán.

Az akna oldalsó felületén lévő borda és merevítő lamellák további stabilitást eredményeznek.

Előnyei:

Maximális stabilitás a talaj és a víznyomás ellen
Fehér parabola belsőfelület - több fény jut a pincébe
Egyszerű felszerelés

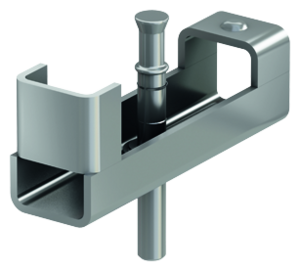

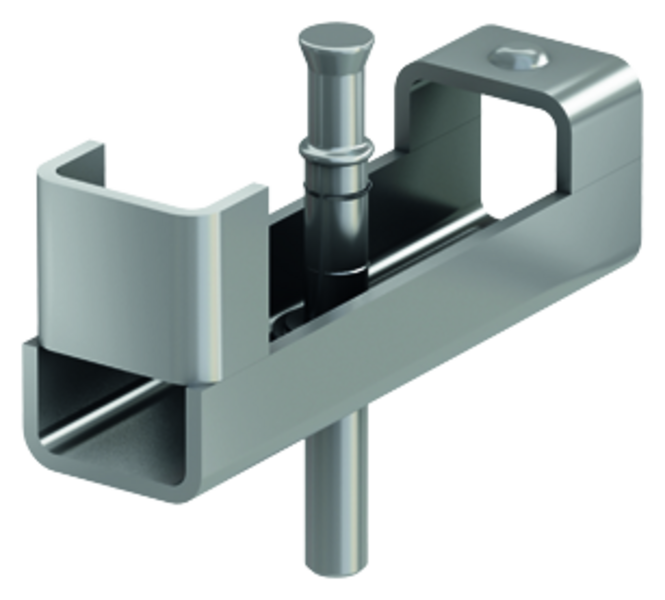

A szerelőperem felső részén a rögzítő furatot függőleges elmozdulást engedő módon alakítottuk ki oly módon, hogy az akna test 28 cm-t elmozdítható felfelé és lefelé. A rögzítés folyamán egy speciális elem biztosítja a szükséges terhelés átadását.

Előnyei:

Magasság finom beállítás 2 cm lépésekben
Magasságállítás kizárólag a két felső rögzítési pontok alkalmazásával történik
Szintezési lehetőség 28 cm

Ha a nyílászáró mélyebben van mint amit az aknatesttel szintezni tudunk, akkor van lehetőség további magasító elemekkel a megfelelő mélységet elérni. A magasításra két lehetőség áll rendelkezésünkre, illetve ezek kombinációja:

- Fix magasító elemek

- Állítható magasságú magasító elem

- Fix és állítható magasító elemek együttes alkalmazása

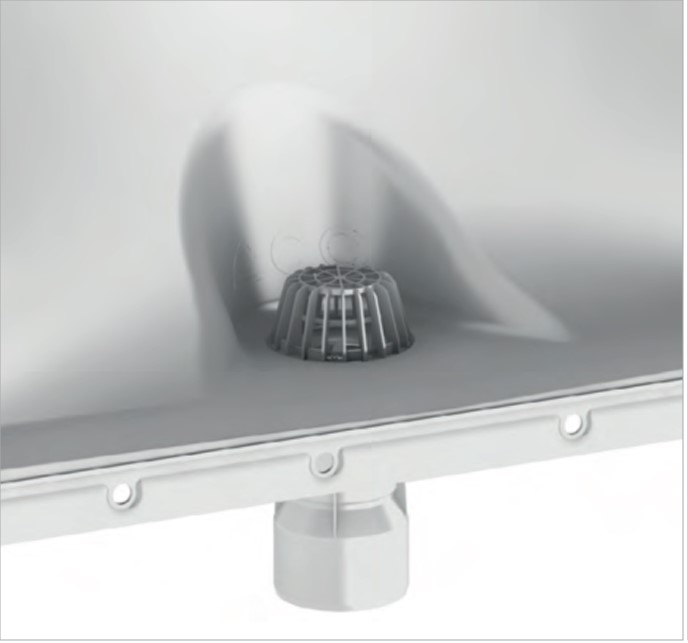

Az angolakna fenekén három oldalú felé lejtéssel kialakított vízelvezető nyílás van. A csőcsatlakozó nyílás a faltól 152 mm-re került kialakításra.

Előnyei:

Gyorsan elvezeti a vizet az aknából
Nem engedi felvizesedni a pincefalat.
Az akna könnyen tisztán tartható
Csőcsatlakozás kialakítása probléma mentesen kialakítható még 140 mm pincefal hőszigetelés esetén is.
Bűzzár
Hőhíd mentes kialakítás
A vízelvezető részhez könnyű hozzáférni karbantartás alkalmával

Megnevezés	Angolakna			Cikkszám
	Mélység (mm)	Szélesség (mm)	Magasság (mm)
Rozsdamentes szerelő profil	400	800	600	35584
		1000	600	35585
			1000	35586
			1300	35587
		1250	1000	35903
	600	1000	1000	375046
		1000	1300	375047
		1250	1300	375048

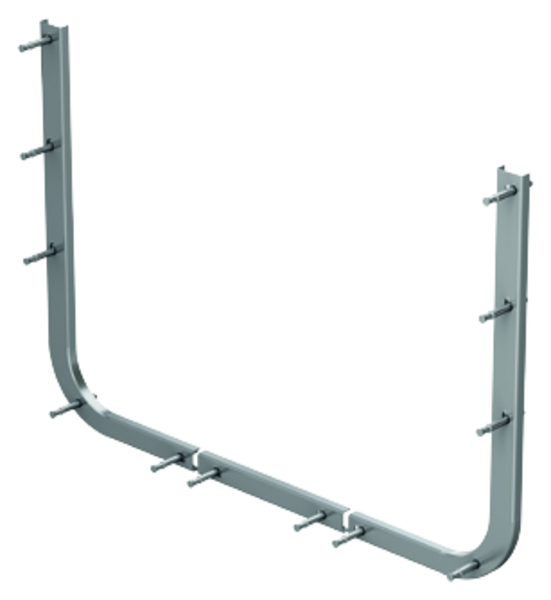

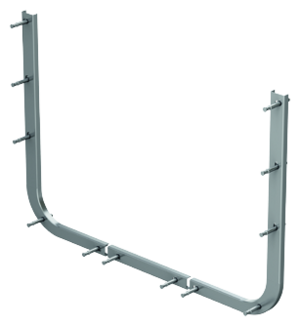

Szerelősín-szet	mind	mind	mind	35497

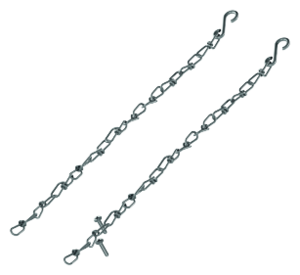

Rácsrögzítő-lánc toldó	mind	mind	mind	10106

Termékinformációk

400 mm-es faltól való elállás
Anyag: PP-GF (Kivétel 1250x1000x400 mm GFK/GRP üvegszálerősített műanyag)
Minden változat vízzáróan is felszerelhető
Minden változat felszerelhető szgk terhelésre is
1000x1000x400 mm-es és 1000x1300x400 mm-es aknatestek, 120 mm-es magasságállítással, hosszlyukakkal vannak ellátva
Nagyon fehér belső felület
Magas öntisztuló hatás
Vízelvezető nyílás a legalacsonyabb ponton

Akna méret (cm)	Ablak szélesség (cm)	Rács méret (cm)	Rácstípus	Cikkszám	Rajz
80 x 60 x 40	80	84 x 40	Horganyzott acél terpesztett hálós rács	35600	dwg
100 x 60 x 40	100	104 x 40		35601	dwg
100 x 100 x 40	100	104 x 40		35602	dwg
100 x 130 x 40	100	104 x 40		35603	dwg
125 x 100 x 40	125	134 x 40		35904	dwg

Egyéb rácstípus, esetleg nagyobb terhelés esetén kérje ajánlatunkat.

Termékinformációk

600 mm-es faltól való elállás
Anyag: GFK/GRP üvegszálerősített műanyag
Minden változat vízzáróan is felszerelhető
Minden változat felszerelhető szgk terhelésre is
Az aknatestek, 280 mm-es magasságállítással, hosszlyukakkal vannak ellátva
Új rögzítési technológia - szigetelésre csak 2 nagy teherbírású horgon keresztül szerelhető fel
Vízelvezető nyílás 152 mm-re a faltól - szabadon hozzáférhető vízelvezető terület
Egyenes belső felületek a belső szigetelés jobb illeszkedéséhez
Az aknatesten belül simított vakolt felület nem szükséges
Nagyon fehér belső felület
Magas öntisztuló hatás
Vízelvezető nyílás a legalacsonyabb ponton

Akna méret (cm)	Ablak szélesség (cm)	Rács méret (cm)	Rácstípus	Cikkszám komplett	Rajz
100 x 100 x 60	100	104 x 60	Horganyzott acél terpesztett hálós rács	375008	dwg	pdf	dxf
100 x 130 x 60	100	104 x 60		375012	dwg	pdf	dxf
125 x 130 x 60	125	134 x 60		375016	dwg	pdf	dxf

Egyéb rácstípus, esetleg nagyobb terhelés esetén kérje ajánlatunkat.

Termékinformációk

700 mm-es faltól való elállás
Anyag: GFK/GRP üvegszálerősített műanyag
Csak gyalogos terhelésre
Nagyon fehér belső felület
Magas öntisztuló hatás
Vízelvezető nyílás a legalacsonyabb ponton

Akna méret (cm)	Ablak szélesség (cm)	Rács méret (cm)	Rácstípus	Cikkszám	Rajz
150 x 100 x 70	150	166 x 70	Horganyzott acél terpesztett hálós rács	38776	dwg
150 x 150 x 70	150	166 x 70		38779	dwg
200 x 100 x 70	200	216 x 70		38782	dwg
200 x 150 x 70	200	216 x 70		38785	dwg

Egyéb rácstípus, esetleg nagyobb terhelés esetén kérje ajánlatunkat.

Termékinformációk

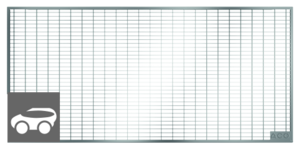

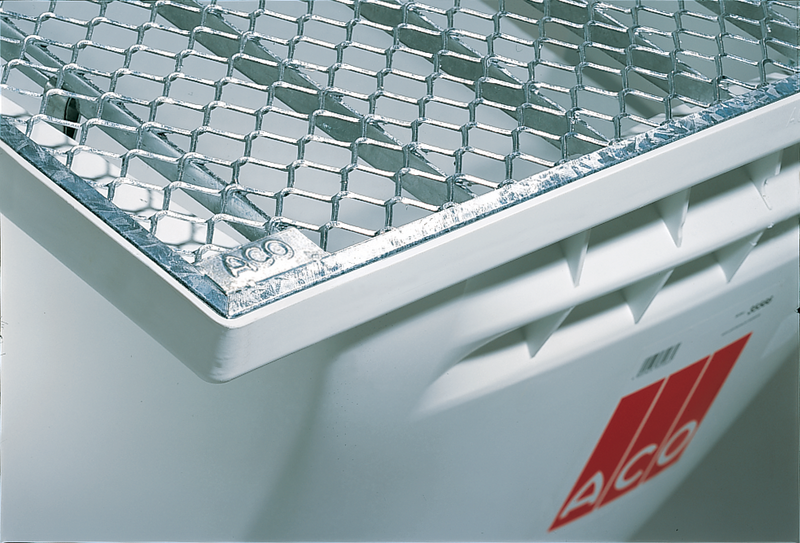

A komplett MARKANT típusú angolaknák minden esetben horganyzott acél terpesztett hálós ráccsal együtt szerepelnek a cikkszámok esetében. Ezek a rácsok gyalogos terhelésre alkalmasak. Abban az esetben ha másik megjelenést szeretnének, vagy személygépkocsi terhelést kaphat a rács, akkor az alábbi rácsok közül lehet választani.

Rács típus	MARKANT aknához		Rács méretei		Cikkszám
	mélység (mm)	szélesség (mm)	mélység (mm)	szélesség (mm)
Horganyzott acél hálósrács 30 x 30 mm rácsosztással, 1,5 kN terhelésre
	400	800	400	840	35574
	400	1000	400	1040	35575
	400	1250	400	1340	35897
	600	1000	600	1040	315878
	600	1250	600	1340	315882
	700	1500	700	1660	38768
	700	2000	700	2160	38771

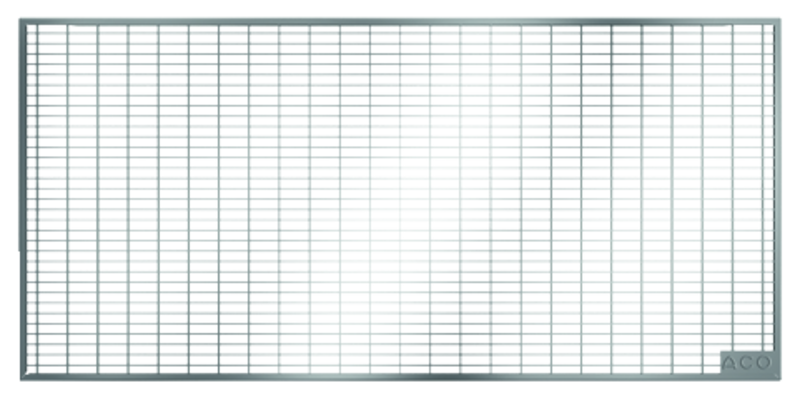

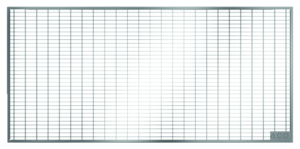

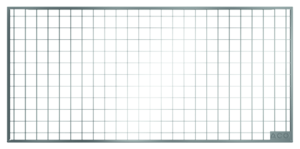

Horganyzott acél hálósrács 30 x 10 mm rácsosztással, 1,5 kN terhelésre
	400	800	400	840	35576
	400	1000	400	1040	35577
	400	1250	400	1340	35898
	600	1000	600	1040	315999
	600	1250	600	1340	375028
	700	1500	700	1660	38769
	700	2000	700	2160	38772
Horganyzott acél hálósrács 30 x 10 mm rácsosztással, 9 kN terhelésre
	400	800	400	840	35578
	400	1000	400	1040	35579
	400	1250	400	1340	35899
	600	1000	600	1040	375029
	600	1250	600	1340	375030

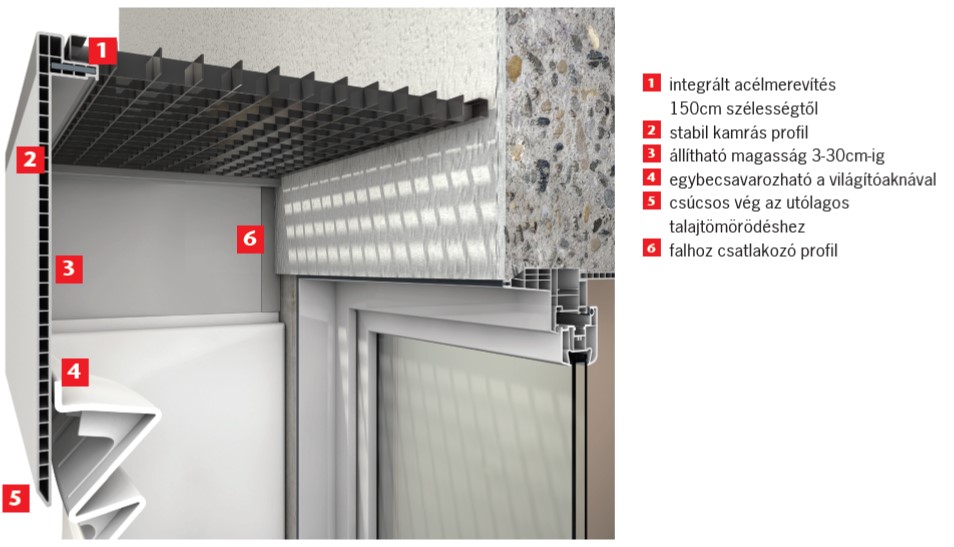

Világítóakna mérete Sz x Ma x Mé [cm]	Névleges méret [cm]	Szélesség [cm]	Magasság [cm]	Mélység [cm]	Állítható magasság [cm]	Cikkszám	Rajz
80 x 60 x 40	80 x 34 x 40	88,1	34,0	43,8	3–30	315788	dwg
100 x 60 x 40	100 x 34 x 40	108,1	34,0	43,8	3–30	315789	dwg
100 x 100 x 40	100 x 34 x 40	108,1	34,0	43,8	3–30	315789	dwg
100 x 130 x 40	100 x 34 x 40	108,1	34,0	43,8	3–30	315789	dwg
125 x 100 x 40	125 x 34 x 40	138,1	34,0	43,8	3–30	315790	dwg
100 x 130 x 60	100 x 34 x 60	114,8	34,0	64,7	3–30		dwg
125 x 130 x 60	125 x 34 x 60	139,8	34,0	64,7	3–30	315793	dwg
150 x 100 x 70	150 x 34 x 70	170,8	34,0	74,3	3–30	315794	dwg
150 x 150 x 70	150 x 34 x 70	170,8	34,0	74,3	3–30	315794	dwg
Két fix és egy állítható magasító szerelése: https://www.youtube.com/watch?v=xM_R_8W5SZ4 Egy állítható magasító szerelése: https://www.youtube.com/watch?v=mun-ODZNh44

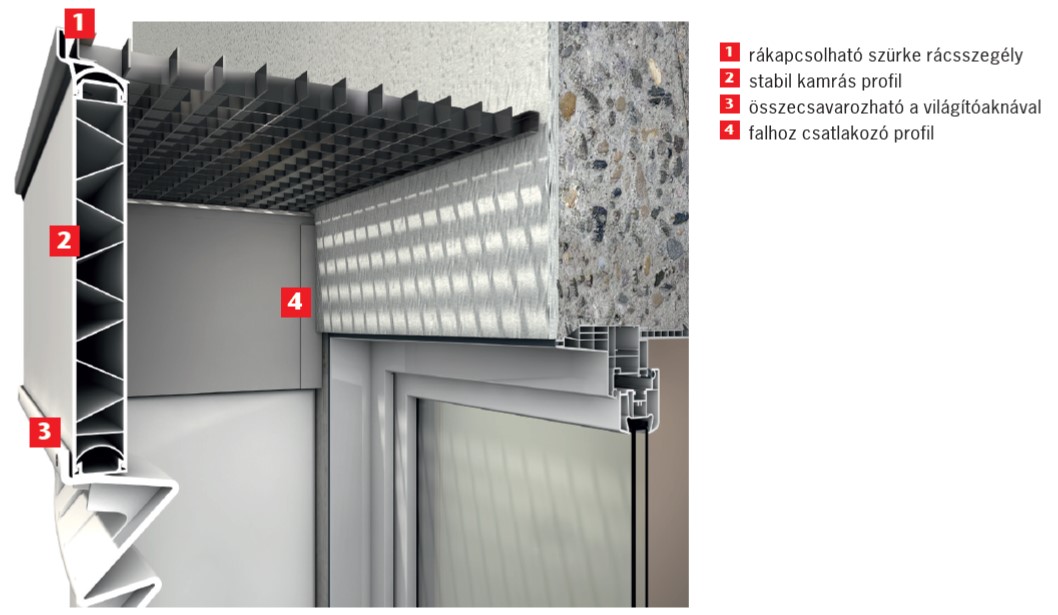

Világítóakna méretek Sz x Ma x Mé [cm]	Névleges méret [cm]	Szélesség [cm]	Magasság [cm]	Mélység [cm]	Állítható magasság [cm]	Cikkszám
80 x 60 x 40	80 x 27,5 x 40	86	29,4	42,8	27,5	315773
100 x 60 x 40	100 x 27,5 x 40	106	29,4	42,8	27,5	315774
100 x 100 x 40	100 x 27,5 x 40	106	29,4	42,8	27,5	315774
100 x 130 x 40	100 x 27,5 x 40	106	29,4	42,8	27,5	315774
125 x 100 x 40	125 x 27,5 x 40	136	29,4	42,8	27,5	315775
100 x 130 x 60	100 x 27 x 60	112	29,4	63,5	27	315780
125 x 130 x 60	125 x 27 x 60	137,6	29,4	63,5	27	315781
150 x 100 x 70	150 x 27 x 70	168,6	29,4	73	27	315785
150 x 150 x 70	150 x 27 x 70	168,6	29,4	73	27	315785
Két fix és egy állítható magasító szerelése: https://www.youtube.com/watch?v=xM_R_8W5SZ4 Egy fix magasító szerelése: https://www.youtube.com/watch?v=vfgbikW9u3U&t=44s
