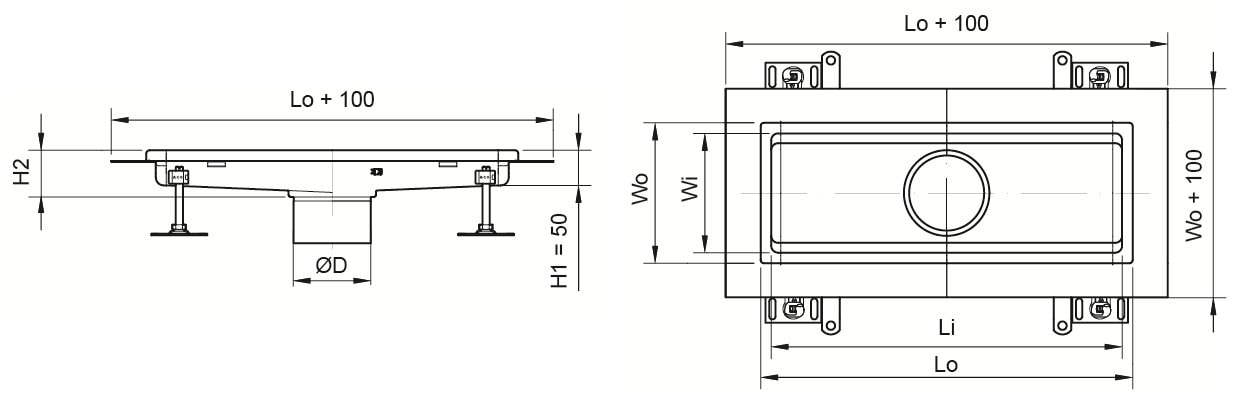

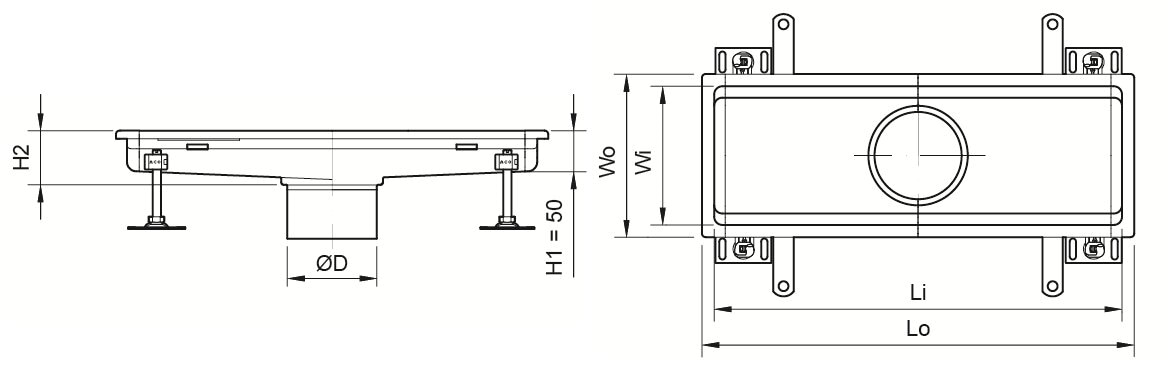

| Wo (mm) | Wi (mm) | Lo (mm) | Li (mm) | H2 (mm) | ∅D | Padlóösszefolyó alsórész típusa | Alapanyag | Hagyományos peremes cikkszám | Rajz letöltése | Csempeperemes cikkszám | Rajz letöltése |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 170 | 530 | 500 | 60 | 125 | AG142 HygieneFirst padlóösszefolyó alsórész | 1.4301 | 416584 | dxf | 416680 | dxf |
| 530 | 500 | 1.4404 | 416602 | dxf | 416698 | dxf | |||||
| 830 | 800 | 1.4301 | 416585 | dxf | 416681 | dxf | |||||
| 830 | 800 | 1.4404 | 416603 | dxf | 416699 | dxf | |||||
| 1030 | 1000 | 1.4301 | 416586 | dxf | 416682 | dxf | |||||
| 1030 | 1000 | 1.4404 | 416604 | dxf | 416700 | dxf | |||||
| 1230 | 1200 | 1.4301 | 416587 | dxf | 416683 | dxf | |||||
| 1230 | 1200 | 1.4404 | 416605 | dxf | 416701 | dxf | |||||
| 1530 | 1500 | 1.4301 | 416588 | dxf | 416684 | dxf | |||||
| 1530 | 1500 | 1.4404 | 416606 | dxf | 416702 | dxf | |||||
| 2030 | 2000 | 1.4301 | 416589 | dxf | 416685 | dxf | |||||
| 2030 | 2000 | 1.4404 | 416607 | dxf | 416703 | dxf | |||||
| 200 | 170 | 530 | 500 | 60 | 142 | AG157 HygieneFirst padlóösszefolyó alsórész | 1.4301 | 416590 | dxf | 416686 | dxf |
| 530 | 500 | 1.4404 | 416608 | dxf | 416704 | dxf | |||||
| 830 | 800 | 1.4301 | 416591 | dxf | 416687 | dxf | |||||
| 830 | 800 | 1.4404 | 416609 | dxf | 416705 | dxf | |||||
| 1030 | 1000 | 1.4301 | 416592 | dxf | 416688 | dxf | |||||
| 1030 | 1000 | 1.4404 | 416610 | dxf | 416706 | dxf | |||||
| 1230 | 1200 | 1.4301 | 416593 | dxf | 416689 | dxf | |||||
| 1230 | 1200 | 1.4404 | 416611 | dxf | 416707 | dxf | |||||
| 1530 | 1500 | 1.4301 | 416594 | dxf | 416690 | dxf | |||||
| 1530 | 1500 | 1.4404 | 416612 | dxf | 416708 | dxf | |||||
| 2030 | 2000 | 1.4301 | 416595 | dxf | 416691 | dxf | |||||
| 2030 | 2000 | 1.4404 | 416613 | dxf | 416709 | dxf | |||||
| 300 | 270 | 330 | 300 | 55 | 142 | AG157 HygieneFirst padlóösszefolyó alsórész | 1.4301 | 416614 | dxf | 416710 | dxf |
| 330 | 300 | 1.4404 | 416628 | dxf | 416724 | dxf | |||||
| 630 | 600 | 60 | 1.4301 | 416615 | dxf | 416711 | dxf | ||||
| 630 | 600 | 1.4404 | 416629 | dxf | 416725 | dxf | |||||
| 1030 | 1000 | 60 | 1.4301 | 416616 | dxf | 416712 | dxf | ||||
| 1030 | 1000 | 1.4404 | 416630 | dxf | 416726 | dxf | |||||
| 1530 | 1500 | 60 | 1.4301 | 416617 | dxf | 416713 | dxf | ||||
| 1530 | 1000 | 1.4404 | 416631 | dxf | 416727 | dxf | |||||
| 2030 | 2000 | 60 | 1.4301 | 416618 | dxf | 416714 | dxf | ||||
| 2030 | 2000 | 1.4404 | 416632 | dxf | 416728 | dxf | |||||
| 3030 | 3000 | 70 | 1.4301 | 416619 | dxf | 416715 | dxf | ||||
| 3030 | 3000 | 1.4404 | 416633 | dxf | 416729 | dxf | |||||
| 4030 | 4000 | 80 | 1.4301 | 416620 | dxf | 416716 | dxf | ||||
| 4030 | 4000 | 1.4404 | 416634 | dxf | 416730 | dxf | |||||
| 300 | 270 | 330 | 300 | 55 | 200 | AG218 HygieneFirst padlóösszefolyó alsórész | 1.4301 | 416621 | dxf | 416717 | dxf |
| 330 | 300 | 1.4404 | 416635 | dxf | 416731 | dxf | |||||
| 630 | 600 | 60 | 1.4301 | 416622 | dxf | 416718 | dxf | ||||
| 630 | 600 | 1.4404 | 416636 | dxf | 416732 | dxf | |||||
| 1030 | 1000 | 60 | 1.4301 | 416623 | dxf | 416719 | dxf | ||||
| 1030 | 1000 | 1.4404 | 416637 | dxf | 416733 | dxf | |||||
| 1530 | 1500 | 60 | 1.4301 | 416624 | dxf | 416720 | dxf | ||||
| 1530 | 1500 | 1.4404 | 416638 | dxf | 416734 | dxf | |||||
| 2030 | 2000 | 60 | 1.4301 | 416625 | dxf | 416721 | dxf | ||||
| 2030 | 2000 | 1.4404 | 416639 | dxf | 416735 | dxf | |||||
| 3030 | 3000 | 70 | 1.4301 | 416626 | dxf | 416722 | dxf | ||||
| 3030 | 3000 | 1.4404 | 416640 | dxf | 416736 | dxf | |||||
| 4030 | 4000 | 80 | 1.4301 | 416627 | dxf | 416723 | dxf | ||||
| 4030 | 4000 | 1.4404 | 416641 | dxf | 416737 | dxf | |||||
| 400 | 370 | 430 | 400 | 60 | 142 | AG157 HygieneFirst padlóösszefolyó alsórész | 1.4301 | 416642 | dxf | 416738 | dxf |
| 430 | 400 | 1.4404 | 416648 | dxf | 416744 | dxf | |||||
| 630 | 600 | 1.4301 | 416643 | dxf | 416739 | dxf | |||||
| 630 | 600 | 1.4404 | 416649 | dxf | 416745 | dxf | |||||
| 830 | 800 | 1.4301 | 416644 | dxf | 416740 | dxf | |||||
| 830 | 800 | 1.4404 | 416650 | dxf | 416746 | dxf | |||||
| 400 | 370 | 430 | 400 | 60 | 218 | AG218 HygieneFirst padlóösszefolyó alsórész | 1.4301 | 416645 | dxf | 416741 | dxf |
| 430 | 400 | 1.4404 | 416651 | dxf | 416747 | dxf | |||||
| 630 | 600 | 1.4301 | 416646 | dxf | 416742 | dxf | |||||
| 630 | 600 | 1.4404 | 416652 | dxf | 416748 | dxf | |||||
| 830 | 800 | 1.4301 | 416647 | dxf | 416743 | dxf | |||||
| 830 | 800 | 1.4404 | 416653 | dxf | 416749 | dxf | |||||
| 500 | 470 | 530 | 500 | 65 | 142 | AG157 HygieneFirst padlóösszefolyó alsórész | 1.4301 | 416654 | dxf | 416750 | dxf |
| 530 | 500 | 1.4404 | 416660 | dxf | 416756 | dxf | |||||
| 830 | 800 | 1.4301 | 416655 | dxf | 416751 | dxf | |||||
| 830 | 800 | 1.4404 | 416661 | dxf | 416757 | dxf | |||||
| 1030 | 1000 | 1.4301 | 416656 | dxf | 416752 | dxf | |||||
| 1030 | 1000 | 1.4404 | 416662 | dxf | 416758 | dxf | |||||
| 500 | 470 | 530 | 500 | 65 | 200 | AG218 HygieneFirst padlóösszefolyó alsórész | 1.4301 | 416657 | dxf | 416753 | dxf |
| 530 | 500 | 1.4404 | 416663 | dxf | 416759 | dxf | |||||
| 830 | 800 | 1.4301 | 416658 | dxf | 416754 | dxf | |||||
| 830 | 800 | 1.4404 | 416664 | dxf | 416760 | dxf | |||||
| 1030 | 1000 | 1.4301 | 416659 | dxf | 416755 | dxf | |||||
| 1030 | 1000 | 1.4404 | 416665 | dxf | 416761 | dxf | |||||
| 600 | 570 | 630 | 600 | 70 | 200 | AG218 HygieneFirst padlóösszefolyó alsórész | 1.4301 | 416666 | dxf | 416762 | dxf |
| 630 | 600 | 1.4404 | 416669 | dxf | 416765 | dxf | |||||
| 830 | 800 | 1.4301 | 416667 | dxf | 416763 | dxf | |||||
| 830 | 800 | 1.4404 | 416670 | dxf | 416766 | dxf | |||||
| 1030 | 1000 | 1.4301 | 416668 | dxf | 416766 | dxf | |||||
| 1030 | 1000 | 1.4404 | 416671 | dxf | 416767 | dxf | |||||
| 800 | 770 | 830 | 800 | 80 | 200 | AG218 HygieneFirst padlóösszefolyó alsórész | 1.4301 | 416672 | dxf | 416768 | dxf |
| 1.4404 | 416673 | dxf | 416769 | dxf |
