Mérettáblázat

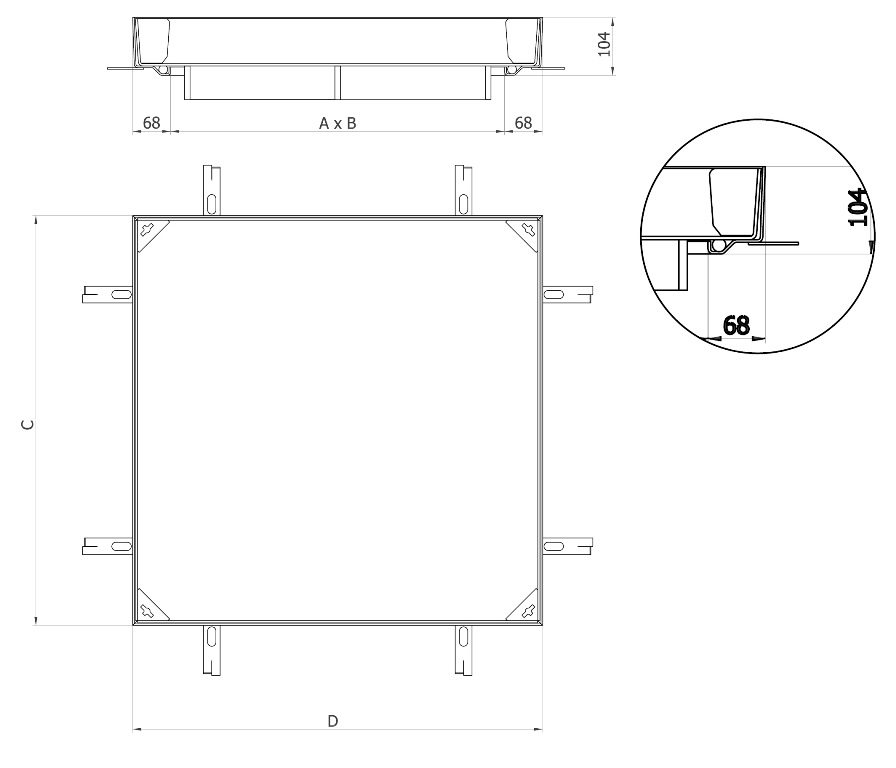

Szabad nyílásméret (AxB) mm | Külső méretek (DxC) mm | Keret magassága (mm) | Fedlap mélysége (mm) | Teher- bírás | Súly (kg) | Cikkszám | Letöltés |
---|---|---|---|---|---|---|---|
300x300 | 436x436 | 104 | 80 | A15 | 16,40 | 407102 | dwg |
400x400 | 536x536 | 104 | 80 | A15 | 21,60 | 407103 | dwg |
400x600 | 536x736 | 104 | 80 | A15 | 26,90 | 409858 | dwg |
500x500 | 636x636 | 104 | 80 | A15 | 27,40 | 407104 | dwg |
600x600 | 736x736 | 104 | 80 | A15 | 33,40 | 407105 | dwg |
600x1000 | 736x1136 | 104 | 80 | A15 | 47,85 | 409859 | dwg |
700x700 | 836x836 | 104 | 80 | A15 | 42,20 | 409984 | dwg |
800x800 | 936x936 | 104 | 80 | A15 | 49,45 | 409985 | dwg |
900x900 | 1036x1036 | 104 | 80 | A15 | 57,30 | 409986 | dwg |
100x1000 | 1136x1136 | 104 | 80 | A15 | 65,55 | 409987 | dwg |
300x300 | 436x436 | 104 | 80 | B125 | 22,00 | 406569 | dwg |
400x400 | 536x536 | 104 | 80 | B125 | 30,90 | 406570 | dwg |
400x600 | 536x736 | 104 | 80 | B125 | 37,90 | 409860 | dwg |
500x500 | 636x636 | 104 | 80 | B125 | 38,25 | 406571 | dwg |
600x600 | 736x736 | 104 | 80 | B125 | 45,90 | 406572 | dwg |
600x1000 | 736x1136 | 104 | 80 | B125 | 73,80 | 409861 | dwg |
700x700 | 836x836 | 104 | 80 | B125 | 65,60 | 406573 | dwg |
800x800 | 936x936 | 104 | 80 | B125 | 75,15 | 406574 | dwg |
900x900 | 1036x1036 | 104 | 80 | B125 | 85,30 | 406575 | dwg |
100x1000 | 1136x1136 | 104 | 80 | B125 | 96,15 | 406576 | dwg |
300x300 | 436x436 | 104 | 80 | C250 | 28,10 | 406577 | dwg |
400x400 | 536x536 | 104 | 80 | C250 | 45,70 | 406578 | dwg |
400x600 | 536x736 | 104 | 80 | C250 | 57,60 | 409862 | dwg |
500x500 | 636x636 | 104 | 80 | C250 | 60,20 | 406579 | dwg |
600x600 | 736x736 | 104 | 80 | C250 | 71,30 | 406580 | dwg |
600x1000 | 736x1136 | 104 | 80 | C250 | 105,10 | 409863 | dwg |
700x700 | 836x836 | 104 | 80 | C250 | 93,50 | 406581 | dwg |
800x800 | 936x936 | 104 | 80 | C250 | 106,80 | 406582 | dwg |
900x900 | 1036x1036 | 104 | 80 | C250 | 121,00 | 406583 | dwg |
100x1000 | 1136x1136 | 104 | 80 | C250 | 135.90 | 406584 | dwg |
