A Comfort zuhanyfolyókák egyet jelentenek a professzionális fürdőszobai vízelvezetéssel. A több alkalommal díjazott folyókák az akadálymentesen kailakított fürdőszoba kikerülhetetetlen elemeivé válak. A rozsdamentes acélból készült termékek egyeítik a funkcionalitást és a dizájnt. A z alapanyagnak köszönhetően a használatból adódó karcolások és egyéb behatások kevésbé hagynak nyomot rajta, miközben a tisztítószerek hatásának is ellenál. A látványos, magasfényű felület kevésbé érzékeny a szennyeződésre és könnyen tisztítható.

ACO Comfort zuhanyfolyóka

Maratott, nemesacél kivitelben, a konformitást és költséghatékonyságot nyújtja Önnek az ACO COMFORT zuhanyfolyóka család. A rozsdamentes testben a kiemelhető műanyag bűzzár egyszerű karbantartás lehetőségét adja.

A folyókatestek rendelhetők szigetelő perem nélkül illetve vízszintes vagy függőleges szigetelőgallérral. Változatos mintázatú rozsdamentes rácsok teszik teljessé a rendszert. A lapburkolattal burkolható fedlap, lehetőséget ad arra, hogy a fürdőben csak a burkolat anyaga érvényesüljön.


Előnyök

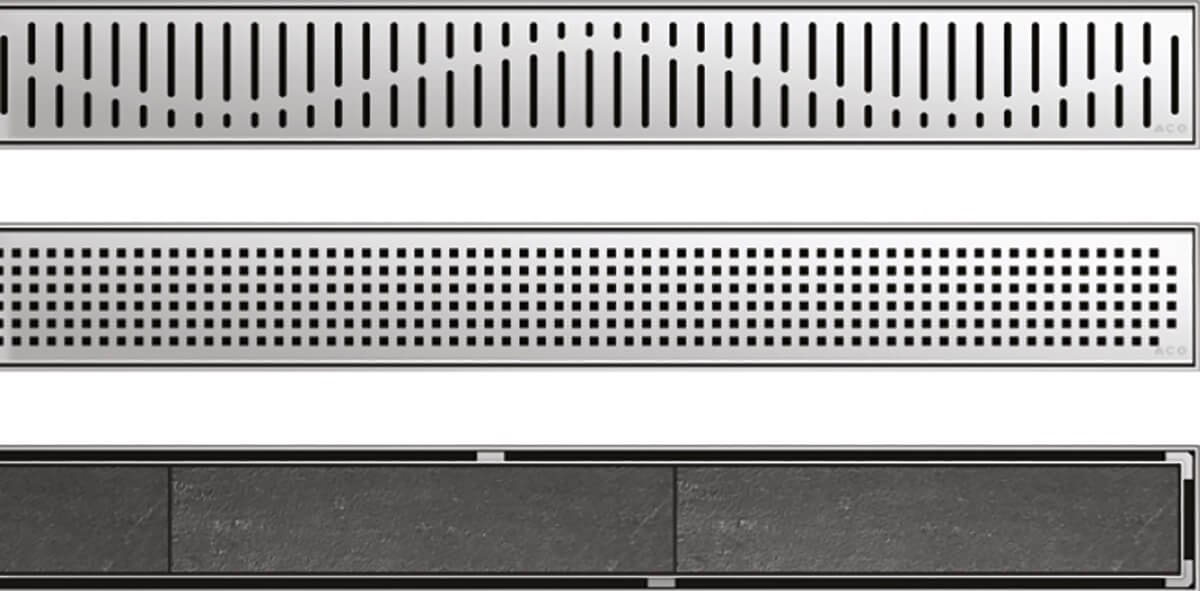

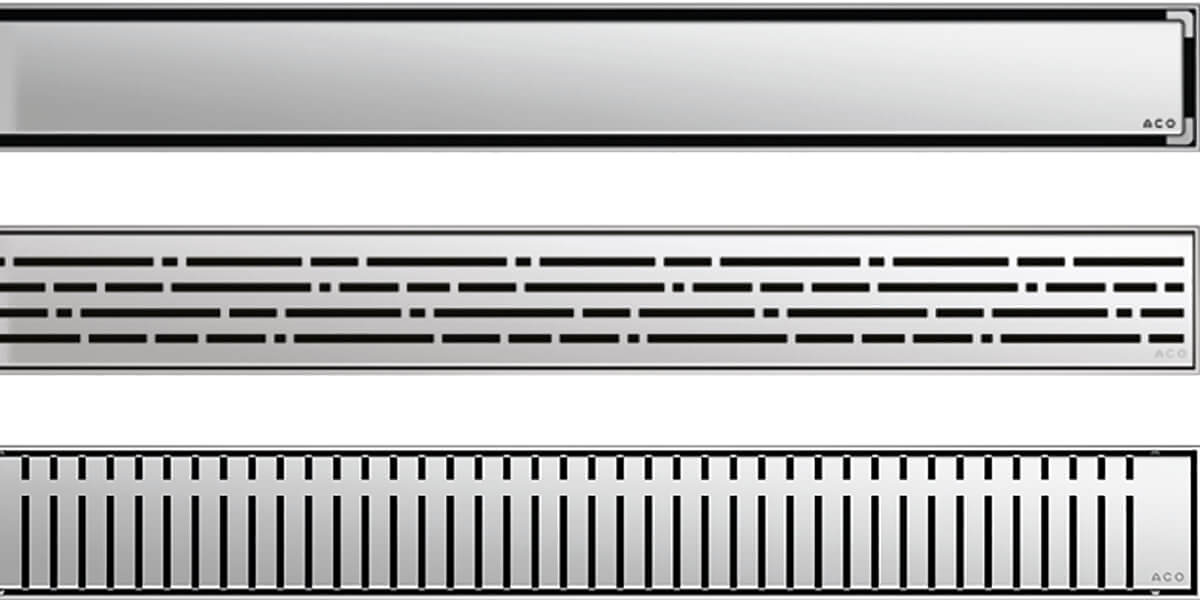

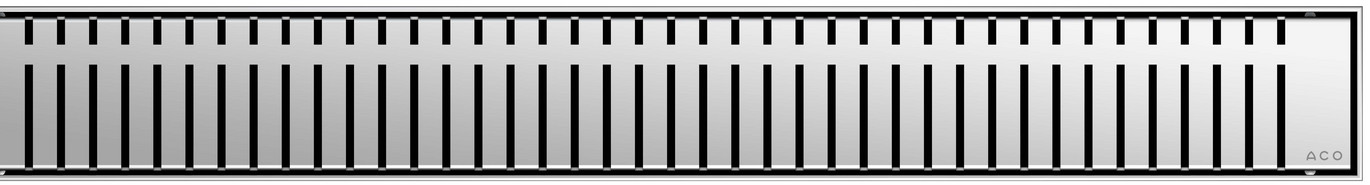

Széles, elegáns felsőrészválaszték

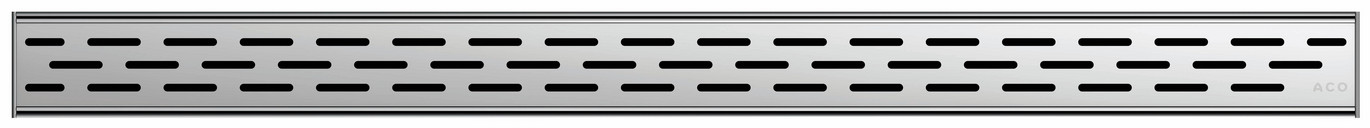

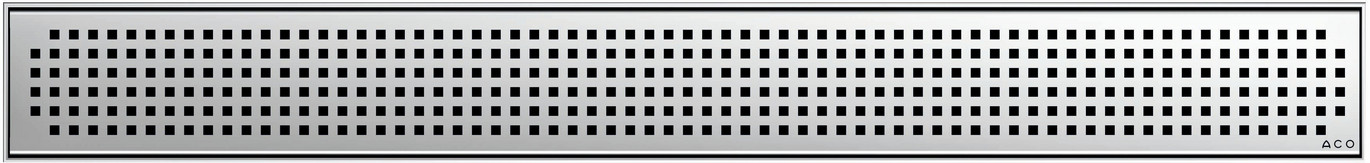

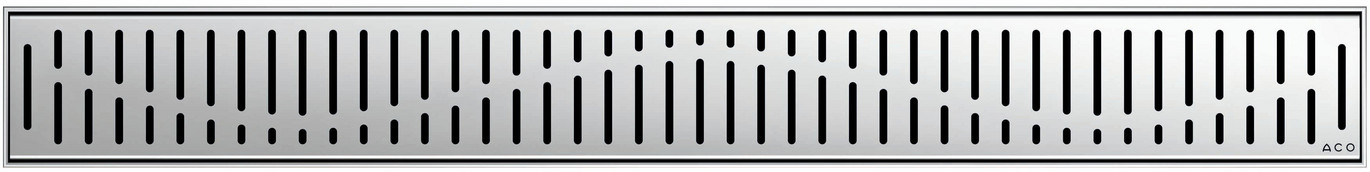

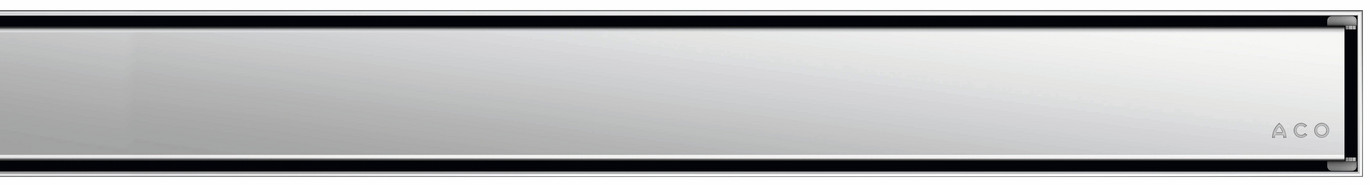

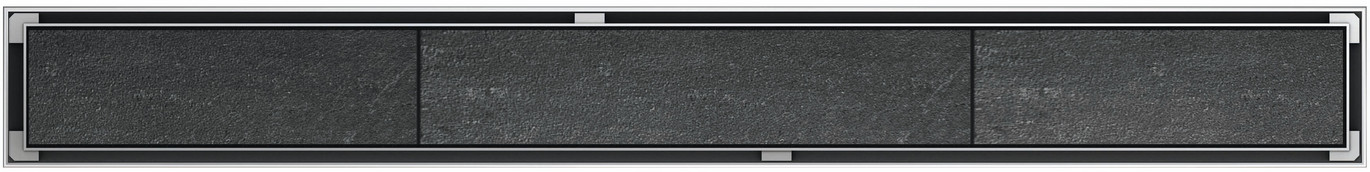

Különböző mintázatú rozsdamentes rácsok vagy burkolható felsőrészek teszik egyedivé ezt a kialakítást. A burkolható felsőrész, lehetőséget ad arra, hogy a fürdőben csak a burkolat anyaga érvényesüljön.

Választható méretek

Kiszélesített méretválasztékban rendelhető a Comfort zuhanyfolyóka. Az elérhető méretek függnek a szigetelőgallértól és a beépítési magasságtól is.

  • 585 mm
  • 685 mm
  • 785 mm
  • 885 mm
  • 985 mm
  • 1085 mm
  • 1185 mm hosszban.
ACO Comfort zuhanyfolyóka beépítése
Hatékony vízelvezető kapacitás

A vízkivételi pontok tökéletes vízelvezetést biztosítanak.

  • 0,5 l/s, 0 mm-es a vízoszlop esetén
  • 0,95 l/s 20 mm-es vízoszlop estén
Szigetelőperemek

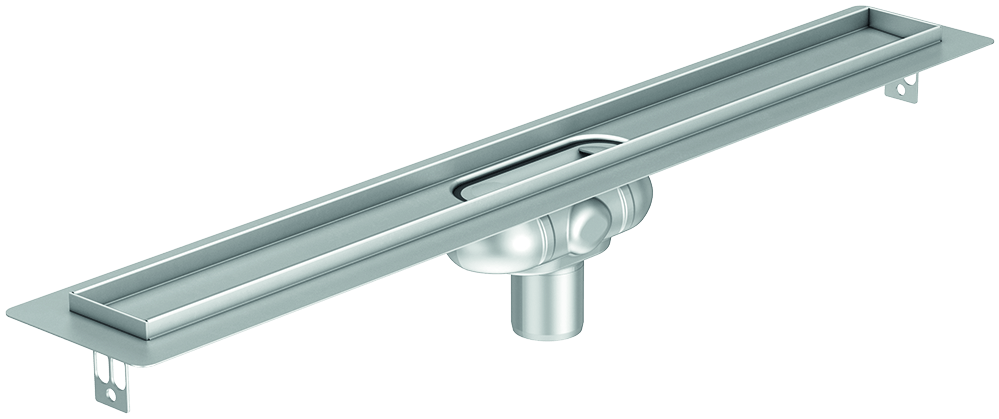

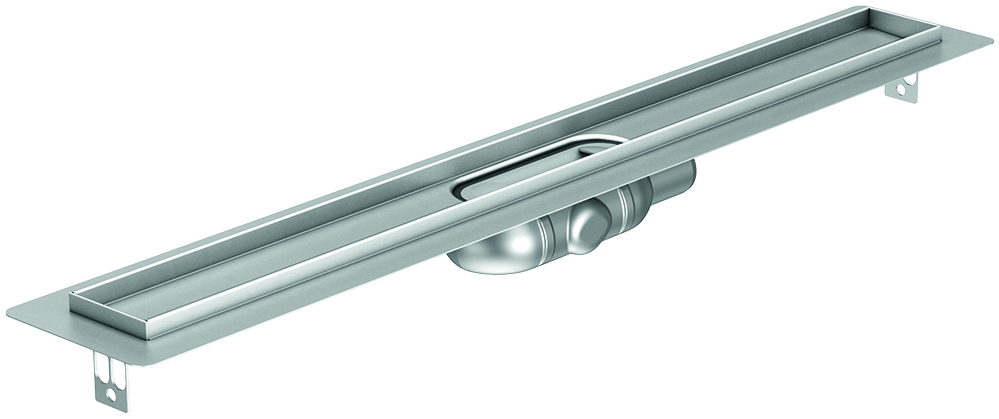

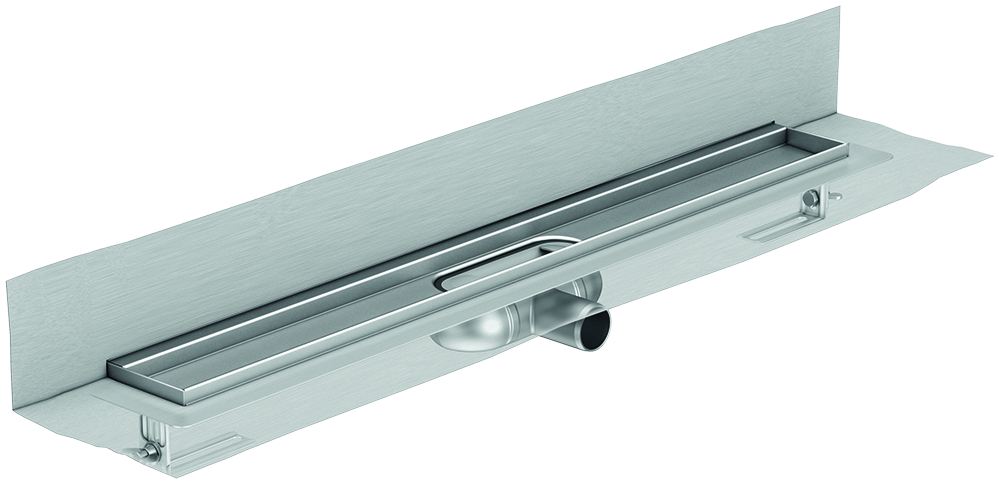

A rozsdamentes acél test három különböző kivitelben rendelhető:

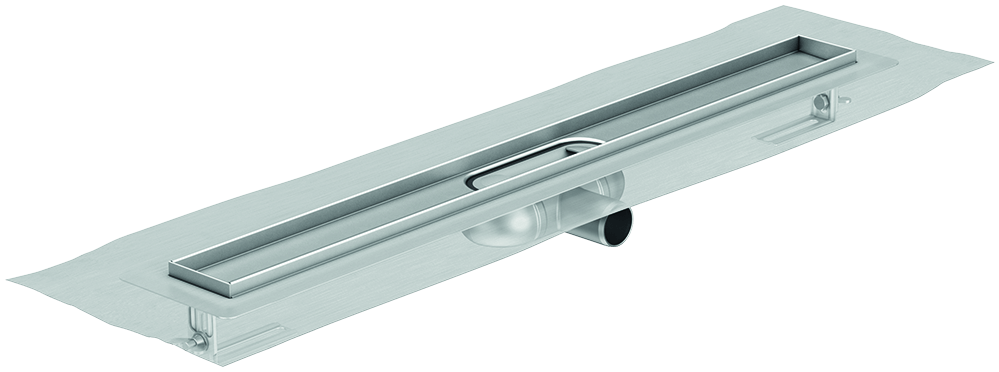

- körbe futó vízszintes szigetelőgallérral

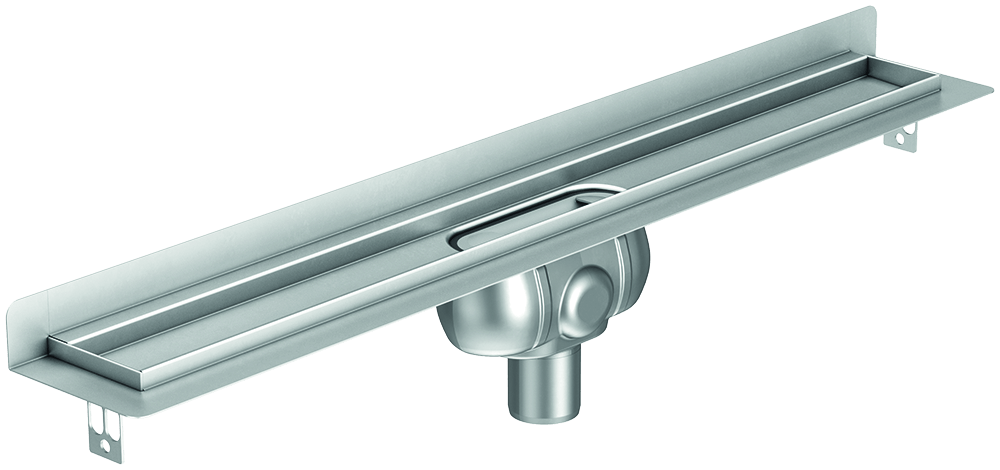

- hosszú oldalon falhoz felhajtott falszigetelő gallérral

- szigetelőgallér nélkül.

Szintezés

A szintezőlábak a csomag tartalmát képezik.

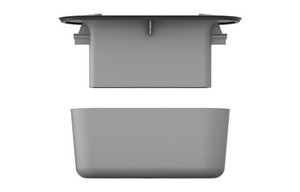

Könnyen tisztítható kétrészes bűzzár

A bűzzár egyszerű eltávolítását a beépített fülek teszik lehetővé

A hidroformázás néven ismert, új gyártási eljárás során a csőből komplex háromdimenziós formák készülnek

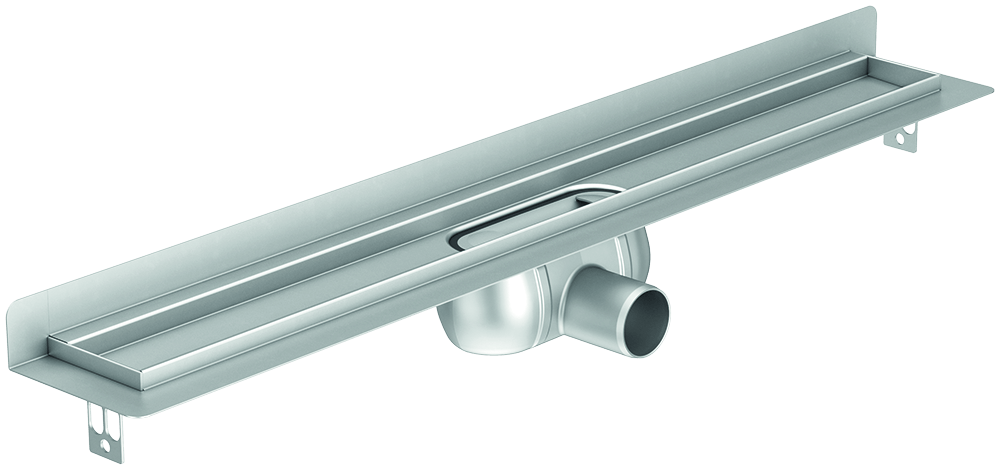

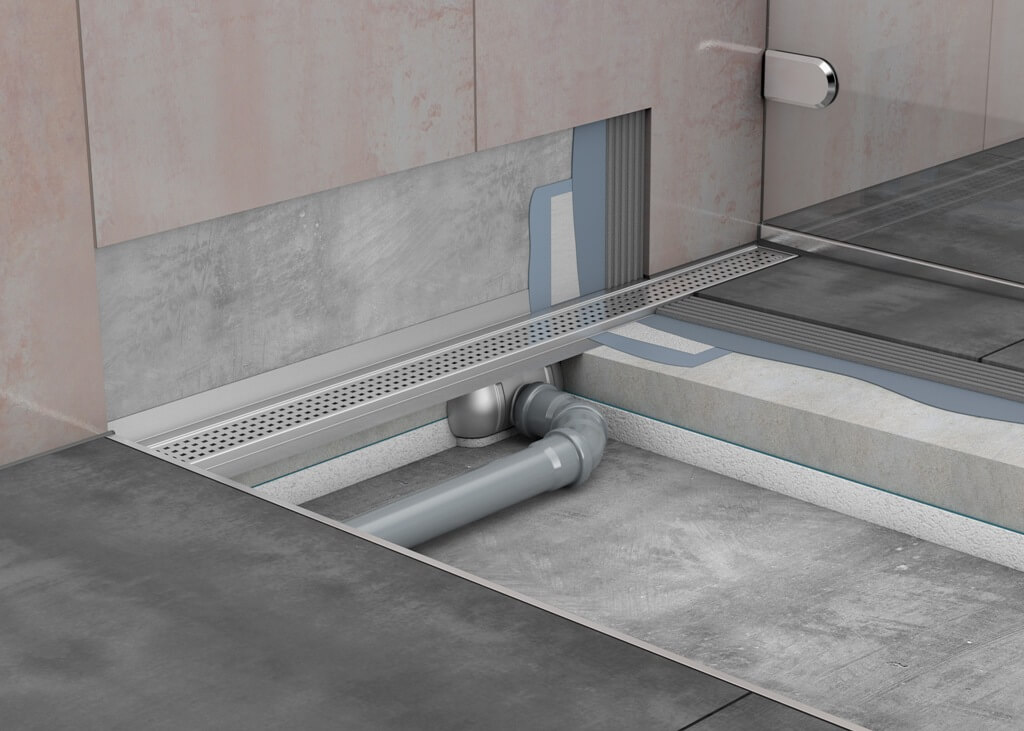

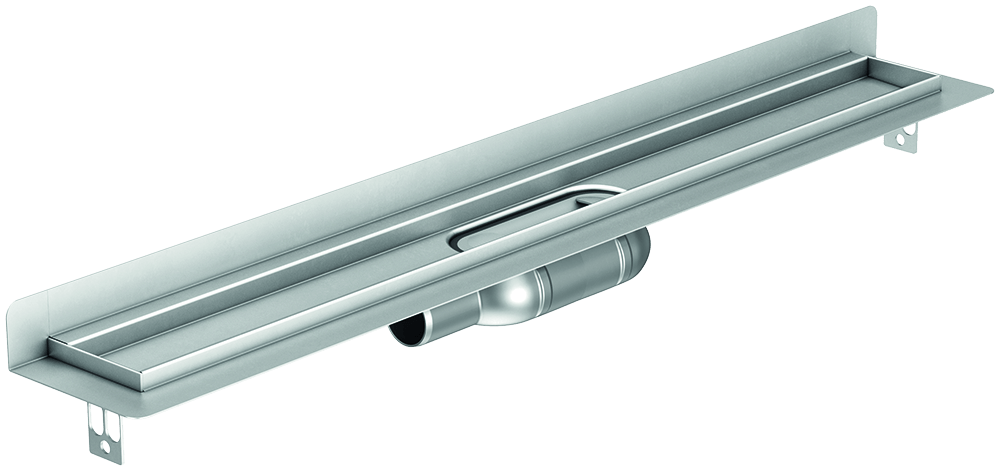

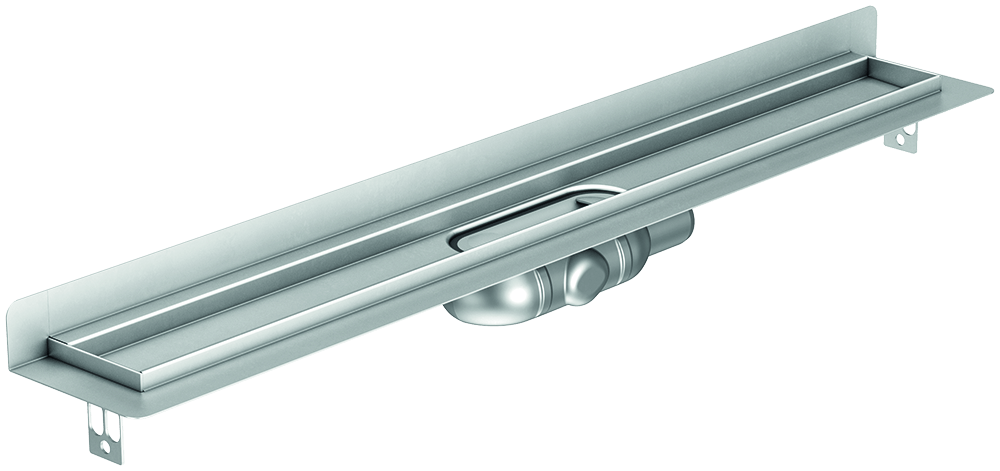

Falszigetelő galléros ACO Comfort zuhanyfolyóka beépítve

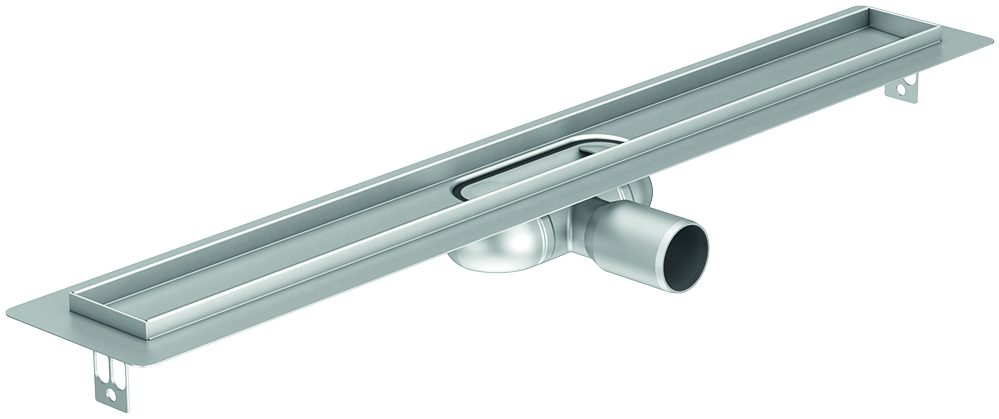

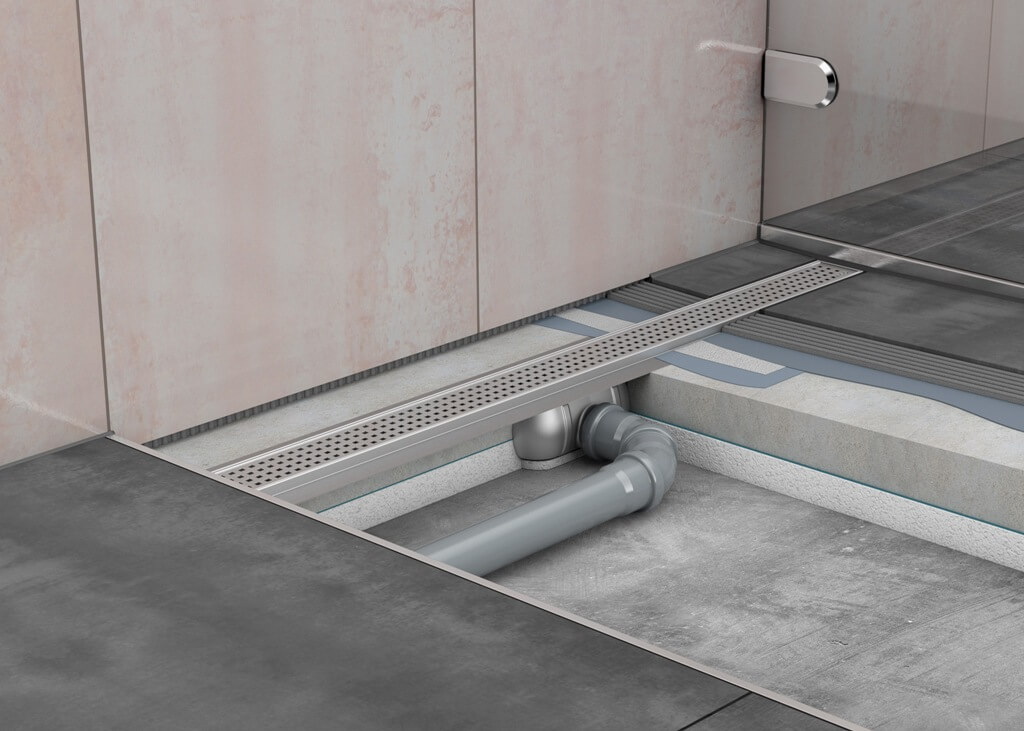

Szigetelőgalléros ACO Comfort zuhanyfolyóka beépítve

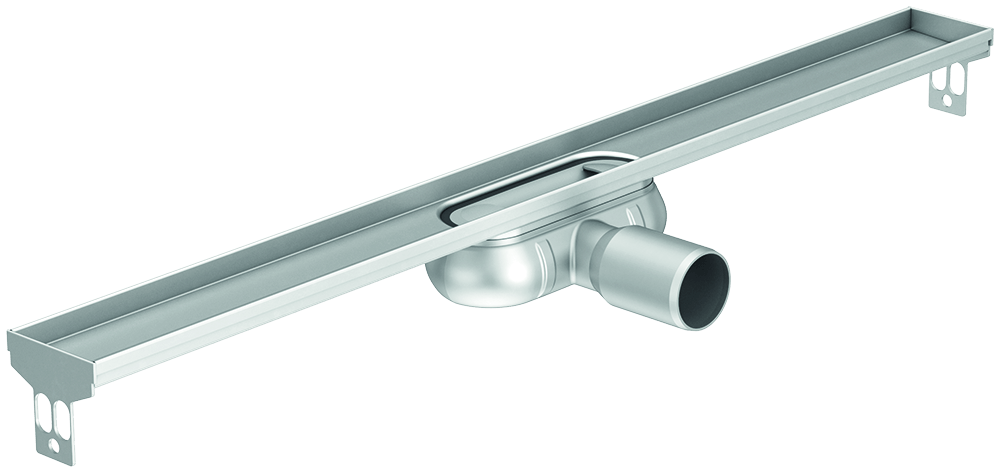

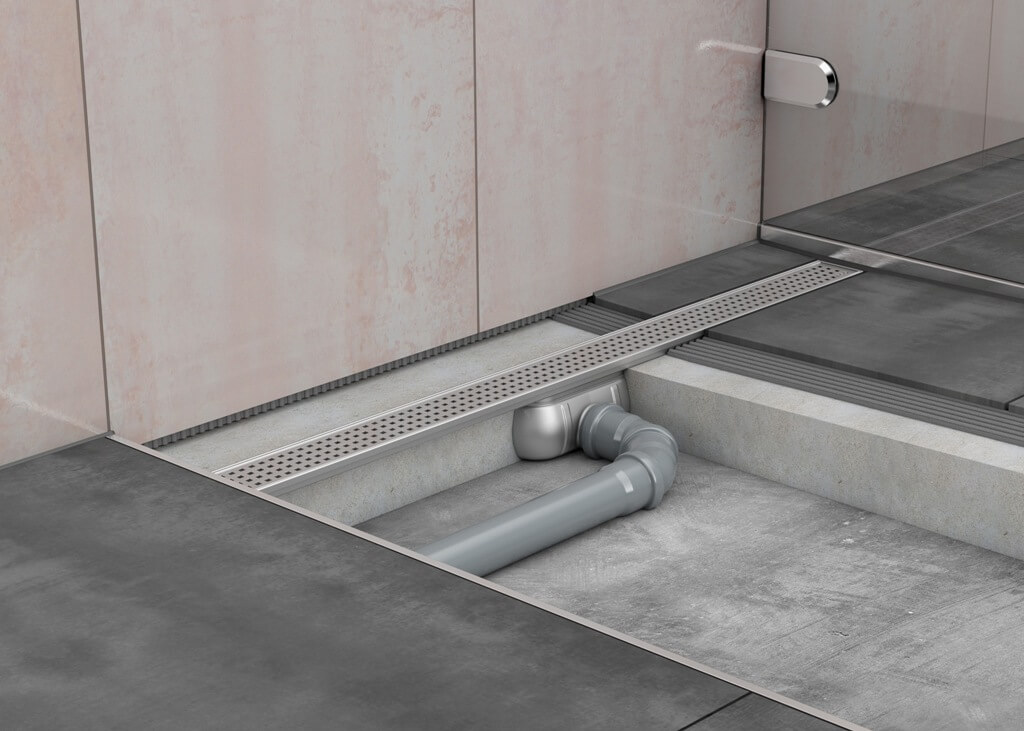

Szigetelőgallér nélküli ACO Comfort zuhanyfolyóka beépítve

Rács hossza (mm)58568578588598510851185
Cikkszám90108860901088619010886290108863901088649010886590108866
Műszaki rajzdxfdxfdxfdxfdxf​​​​​​​dxfdxf​​​​​​​​​​​​​​

Rács hossza (mm)58568578588598510851185
Cikkszám90108867901088689010886990108870901088719010887290108873
Műszaki rajzdxfdxfdxfdxfdxf​​​​​​​dxfdxf​​​​​​​​​​​​​​

Rács hossza (mm)58568578588598510851185
Cikkszám90108874901088759010887690108877901088789010887990108880
Műszaki rajzdxfdxfdxfdxf​​​​​​​dxf​​​​​​​dxfdxf​​​​​​​​​​​​​​

Rács hossza (mm)58568578588598510851185
Cikkszám90108881901088829010888390108884901088859010888690108887
Műszaki rajzdxfdxfdxfdxf​​​​​​​dxf​​​​​​​dxfdxf​​​​​​​​​​​​​​

Rács hossza (mm)58568578588598510851185
Cikkszám90108888901088899010889090108891901088929010889390108894
Műszaki rajzdxfdxfdxfdxfdxfdxfdxf

Rács hossza (mm)58568578588598510851185
Cikkszám90108756901087579010875890108759901087609010889590108761
Műszaki rajzdxfdxfdxfdxfdxfdxfdxf

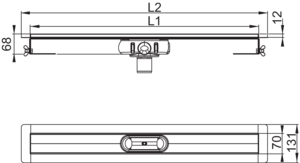

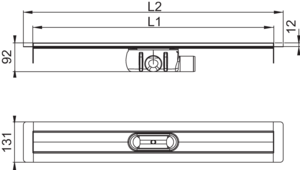

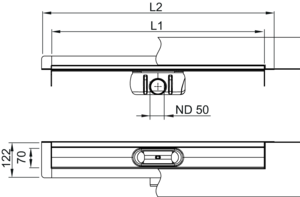

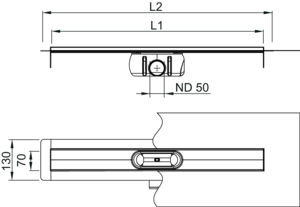

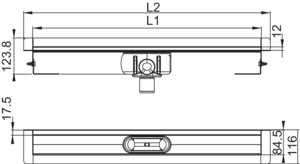

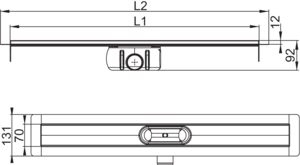

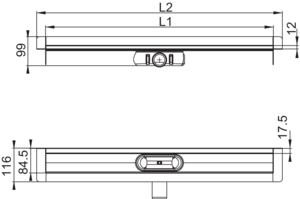

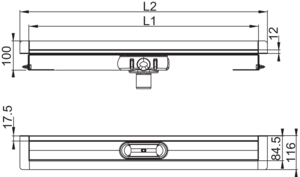

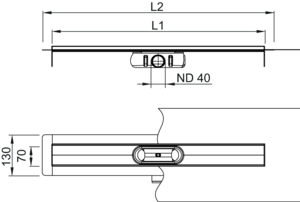

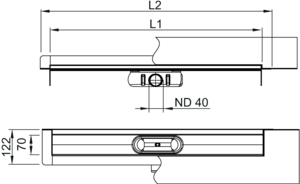

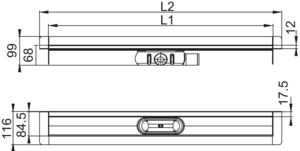

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585645699010.91.87dxfifc
685745699010.91.88dxfifc
785845699010.91.89dxfifc
885945699010.91.90dxfifc
9851045699010.91.91dxfifc
10851145699010.91.92dxfifc
11851245699010.91.93dxfifc

Bűzzár magassága: 25 mm
Csőcsatlakozás: Függőleges DN 50

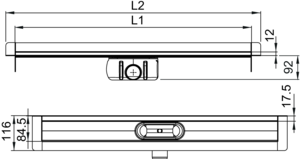

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585645929010.91.80dxfifc
685745929010.91.81dxfifc
785845929010.9.182dxfifc
885945929010.91.83dxfifc
9851045929010.91.84dxfifc
10851145929010.91.85dxfifc
11851245929010.91.86dxfifc

Bűzzár magassága: 50 mm
Csőcsatlakozás: Függőleges DN50

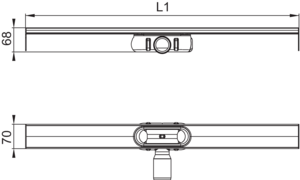

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585645699010.92.28dxfifc
685745699010.92.30dxfifc
785845699010.92.32dxfifc
885945699010.92.34dxfifc
9851045699010.92.36dxfifc
10851145699010.92.38dxfifc
11851245699010.92.40dxfifc

Bűzzár magassága: 25 mm
Csőcsatlakozás: Vízszintes DN 50

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585645929010.92.14dxfifc
685745929010.92.16dxfifc
785845929010.92.18dxf​​​​​​​ifc
885945929010.92.20dxf​​​​​​​ifc
9851045929010.92.22dxf​​​​​​​ifc
10851145929010.92.24dxf​​​​​​​ifc
11851245929010.92.26dxf​​​​​​​​​​​​​​ifc

Bűzzár magassága: 50 mm
Csőcsatlakozás: Vízszintes DN50

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
685745699010.85.50dxfifc
785845699010.85.51dxfifc
885945699010.85.52dxfifc
9851045699010.85.53dxfifc
11851245699010.85.54dxfifc

Bűzzár magassága: 25 mm
Csőcsatlakozás: Vízszintes DN 40

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
685745929010.85.30dxfifc
785845929010.85.31dxfifc
885945929010.85.32dxf​​​​​​​ifc
9851045929010.85.33dxf​​​​​​​ifc
11851245929010.85.34dxf​​​​​​​​​​​​​​ifc

Bűzzár magassága: 50 mm
Csőcsatlakozás: Vízszintes DN50

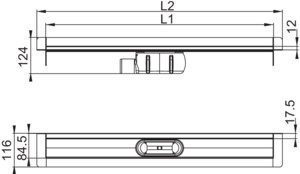

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés

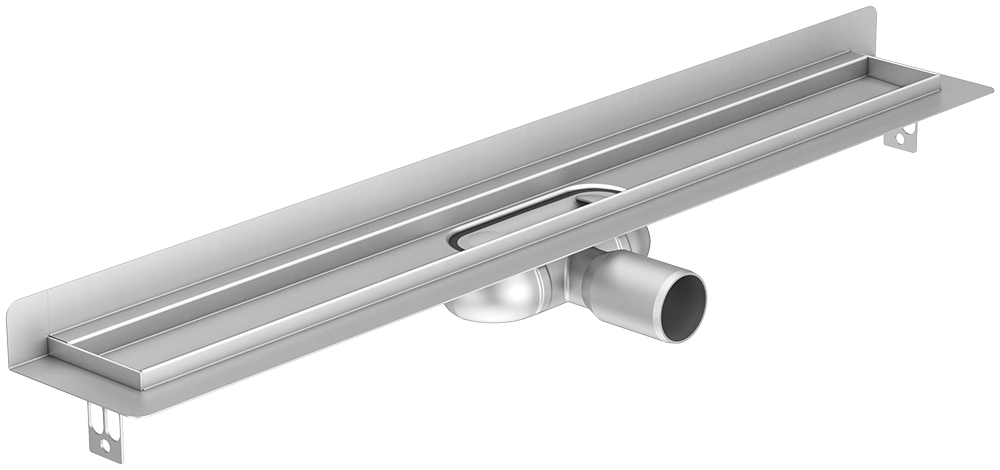

ACO Comfort zuhanyfolyóka falszigetelő gallérral, vízszintes kivezetés, alacsony beépítési magasság585645699010.88.28dxfifc
685745699010.88.29dxfifc
785845699010.88.30dxfifc
885945699010.88.31dxfifc
9851045699010.88.32dxfifc
10851145699010.88.33dxfifc
11851245699010.88.34dxfifc

Bűzzár magassága: 25 mm
Csőcsatlakozás: Vízszintes DN 50

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585645929010.88.07dxfifc
685745929010.88.08dxfifc
785845929010.88.09dxfifc
885945929010.88.10dxfifc
9851045929010.88.11dxfifc
10851145929010.88.12dxfifc
11851245929010.88.13dxfifc

Bűzzár magassága: 50 mm
Csőcsatlakozás: Vízszintes DN 50

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
5856456990109229dxfifc
6857456990109231dxfifc
7858456990109233dxfifc
8859456990109235dxfifc
98510456990109237dxfifc
108511456990109239dxfifc
118512456990109241dxfifc

Bűzzár magassága: 25 mm
Csőcsatlakozás: Vízszintes DN 50

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585645929010.92.15dxfifc
685745929010.92.17dxfifc
785845929010.92.19dxf​​​​​​​ifc
885945929010.92.21dxf​​​​​​​ifc
9851045929010.92.23dxf​​​​​​​ifc
10851145929010.92.25dxf​​​​​​​​​​​​​​ifc
11851245929010.92.27dxf​​​​​​​​​​​​​​ifc

Bűzzár magassága: 50 mm
Csőcsatlakozás: Vízszintes DN50

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585645699010.88.21dxfifc
685745699010.88.22dxfifc
785845699010.88.23dxfifc
885945699010.88.24dxfifc
9851045699010.88.25dxfifc
10851145699010.88.26dxfifc
11851245699010.88.27dxfifc

Bűzzár magassága: 25 mm
Csőcsatlakozás: Vízszintes DN 40

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585645929010.88.00dxfifc
685745929010.88.01dxfifc
785845929010.88.02dxfifc
885945929010.88.03dxfifc
9851045929010.88.04dxfifc
10851145929010.88.05dxfifc
11851245929010.88.06dxfifc

Bűzzár magassága: 50 mm
Csőcsatlakozás: Vízszintes DN 50

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585645699010.88.49dxfifc
685745699010.88.50dxfifc
785845699010.88.51dxfifc
885945699010.88.52dxfifc
9851045699010.88.53dxfifc
1085114569901.088.54dxfifc
11851245699010.88.55dxfifc

Bűzzár magassága: 25 mm
Csőcsatlakozás: Függőleges DN 50

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585645929010.92.43dxfifc
685745929010.92.44dxfifc
785845929010.92.45dxfifc
885945929010.92.46dxfifc
9851045929010.88.46dxfifc
10851145929010.88.47dxfifc
11851245929010.88.48dxfifc

Bűzzár magassága: 50 mm
Csőcsatlakozás: Függőleges DN50

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
58564569​9010.92.07dxfifc
685745699010.92.08dxfifc
785845699010.92.09dxfifc
885945699010.92.10dxf​​​​​​​ifc
9851045699010.92.11dxf​​​​​​​ifc
10851145699010.92.12dxf​​​​​​​ifc
11851245659010.92.13dxf​​​​​​​​​​​​​​ifc

Bűzzár magassága: 25 mm
Csőcsatlakozás: Vízszintes DN 40

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585645929010.92.00dxfifc
685745929010.92.01dxfifc
785845929010.92.02dxfifc
885945929010.92.03dxf​​​​​​​ifc
9851045929010.92.04dxf​​​​​​​ifc
10851145929010.92.05dxf​​​​​​​ifc
11851245929010.92.06dxf​​​​​​​​​​​​​​ifc

Bűzzár magassága: 50 mm
Csőcsatlakozás: Vízszintes DN50

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
685745699010.85.40dxfifc
785845699010.85.41dxfifc
885945699010.85.42dxf​​​​​​​ifc
9851045699010.85.43dxf​​​​​​​ifc
11851245699010.85.44dxf​​​​​​​​​​​​​​ifc

Bűzzár magassága: 25 mm
Csőcsatlakozás: Vízszintes DN 40

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
685745929010.85.20dxfifc
785845929010.85.21dxf​​​​​​​ifc
885945929010.85.22dxf​​​​​​​​​​​​​​ifc
9851045929010.85.23dxf​​​​​​​​​​​​​​ifc
11851245929010.85.24dxf​​​​​​​​​​​​​​​​​​​​​​​​​​​​ifc

Bűzzár magassága: 50 mm
Csőcsatlakozás: Vízszintes DN50

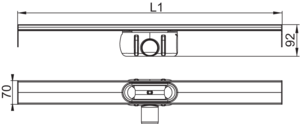

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585699010.88.35dxfifc
685699010.88.36dxfifc
785699010.88.37dxf​​​​​​​ifc
885699010.88.38dxf​​​​​​​ifc
985699010.88.39dxf​​​​​​​ifc
1085699010.88.40dxf​​​​​​​ifc
1185699010.88.41dxf​​​​​​​​​​​​​​ifc

Bűzzár magassága: 25 mm
Csőcsatlakozás: Vízszintes DN 50

Műszaki rajzL1 (mm)L2 (mm)H (mm)CikkszámLetöltés
585929010.88.14dxfifc
685929010.88.15dxfifc
785929010.88.16dxfifc
885929010.88.17dxfifc
985929010.88.18dxfifc
1085929010.88.19dxfifc
1185929010.88.20dxfifc

Bűzzár magassága: 50 mm
Csőcsatlakozás: Vízszintes DN 50

TermékrajzMegnevezésMéretek
Cikkszám
Száraz bűzzárDN409010.79.23
DN50 9010.79.24

ACO Comfort zuhanyfolyóka beépítési útmutató

ACO Comfort zuhanyfolyóka kiírási szövegek
