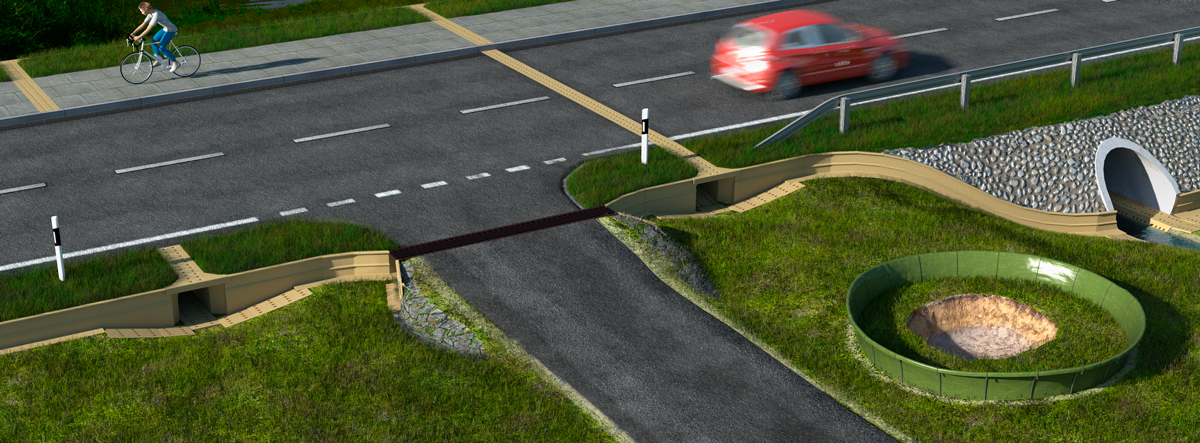

ACO Wildlife PRO kétéltű terelő rendszer
![Header-amphibienschutz](https://www.aco.hu/fileadmin/standard/aco_hu/documents/Wildlife_PRO/header-amphibienschutz.jpg?fileVersion=1517906505)

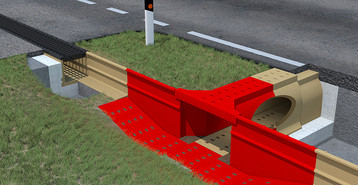

Kétéltű terelő és alagút rendszer elemei
- ACO Wildlife PRO kétéltű alagút
- ACO Wildlife PRO alagút bejárati elem
- ACO Wildlife PRO kétéltű terelőfal
- ACO Wildlife PRO kétéltű stop csatorna
Alagút elem

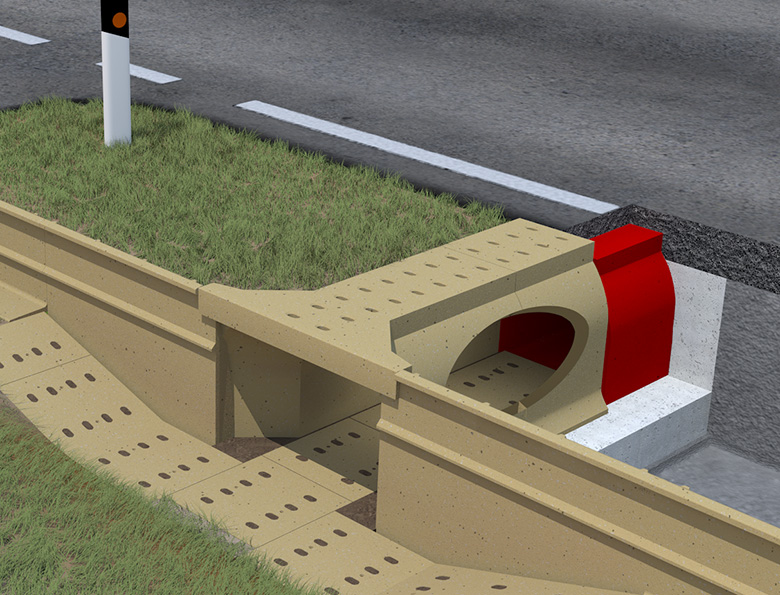

ACO PRO Klímaalagút elem KT 500/520
Az alagút tetején ún.klímanyílások vannak. Ennek hatására az alagútban nem alakul ki kürtő hatás, valamint az alagút klímája (nyomás, páratartalom, hőmérséklet, stb) megegyezik a külső körülményekkel. Ez nagyon kedvező hatással van a kétéltűen alagúthasználati szokásaira.
- Tetején klímanyílásokkal ellátva.
- Klíma nyílások nélküli alagút is van

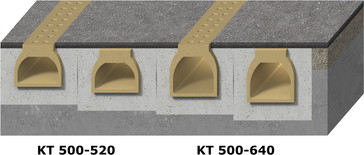

- Nagyobb testű kisemlősök esetén rendelhető nagyobb belmagasságú alagút is (KT 500/640)
- Terhelési osztály D 400 az MSZ EN 1433 szerint
- Tiszta szélesség 63 cm, hossza 100 cm, magasság 52 cm
KT 500/520 | Rajz |
---|---|
Méretek | |
Beépítés | |
Összeállítás | |
ACO PRO_KT500-520 nyílásokkal 1,0m_11120_D400 | dwg |
ACO PRO_KT500-520 nyílásokkal 0,5m_D400 | dwg |
ACO PRO_KT500-520 nyílásokkal 1,0m_11120_D400_beépítési | dwg |
ACO PRO_KP1000_bejárati elem, balos és jobbos szárnyterelőfallal | dwg |
Bejárati elem

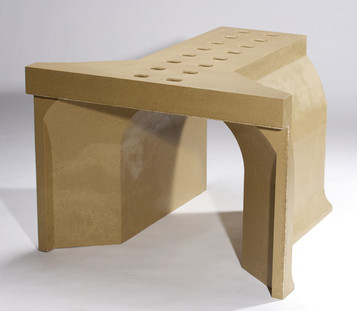

ACO PRO alagútbejárati elem KP 1000-700

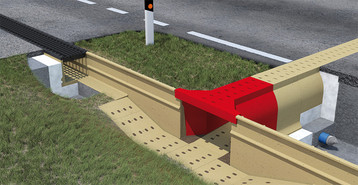

- Klímanyílásos bejárati elem

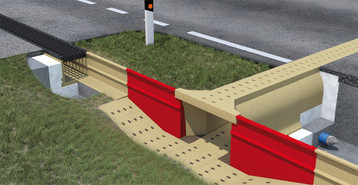

- Jobbos szárnyterelőfal
- Balos szárnyterelőfal

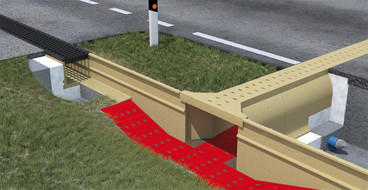

- 9 db perforált klímalemez
A klímanyílásos bejárati elem
- Terhelési osztály C 250 az MSZ EN 1433 szerint
- Tiszta szélesség 100 cm, hossza 100 cm, magasság 72 cm
- Súly / darab 280 kg
Bejárati elem | Rajz |
---|---|
Méretek | |
Beépítés | |
Összeállítás | |
ACO PRO_KP1000_bejárati elem, balos és jobbos szárnyterelőfallal | dwg |
Szárnyfal | Rajz |
---|---|
Méretek |

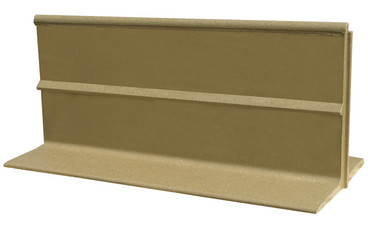

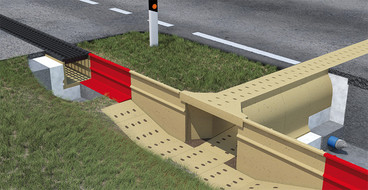

Terelőfal

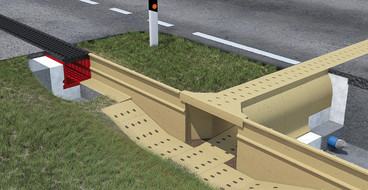

Stop-csatorna
Keresztutak és kocsibeállók terelőfalhoz csatlakoztatására.
Használatával a terelőfalak folyamatos kialakítása lehetséges.
Terelő hatás
A kétéltűek és a kis állatok, amelyek a terelőfalak mentén haladnak, a kereszteződéseknél megszakítás nélkül követhetik az útkereszteződés alatt útjukat az alagútig.
Megállító (stop) hatás
A kétéltűek, akik a mellékutakon és a kocsifelhajtásokon vándorolnak, egy speciálisan tervezett hálórácshoz érkeznek, melyen nem tudnak átmászni és leesnek a terelőfalhoz. Így nem tudnak feljutni a védett útra.
Közlekedésbiztonság
A gyalogosok, a kerékpárosok, a bármilyen típusú járművek a nehéz tehergépjárművekig könnyen áthaladhatnak a Stop-csatornán. A hálórács teherbírása megfelel az EN 1433 szerinti D 400 osztálynak.
Jellemző | Polimerbeton SR400 |
---|---|
Hossz (cm) | 100 |
Szélesség (cm) | 53,5 |
Magasság (cm) | 45 |
Belmagasság (cm) | 40 |
Belszélesség (cm) | 41,2 |
Súly (kg) | 200 |
Terhelés | D 400 / E 600 MSZ EN 1433 |
Rács | 2 db 50 cm hosszú öntöttvas |
SR400 polimerbeton stopcsatorna | dwg |
![](https://www.aco.hu/fileadmin/_processed_/8/1/csm_2011.10.26.Kistelek_26f943beb1.jpg?fileVersion=1714634097)

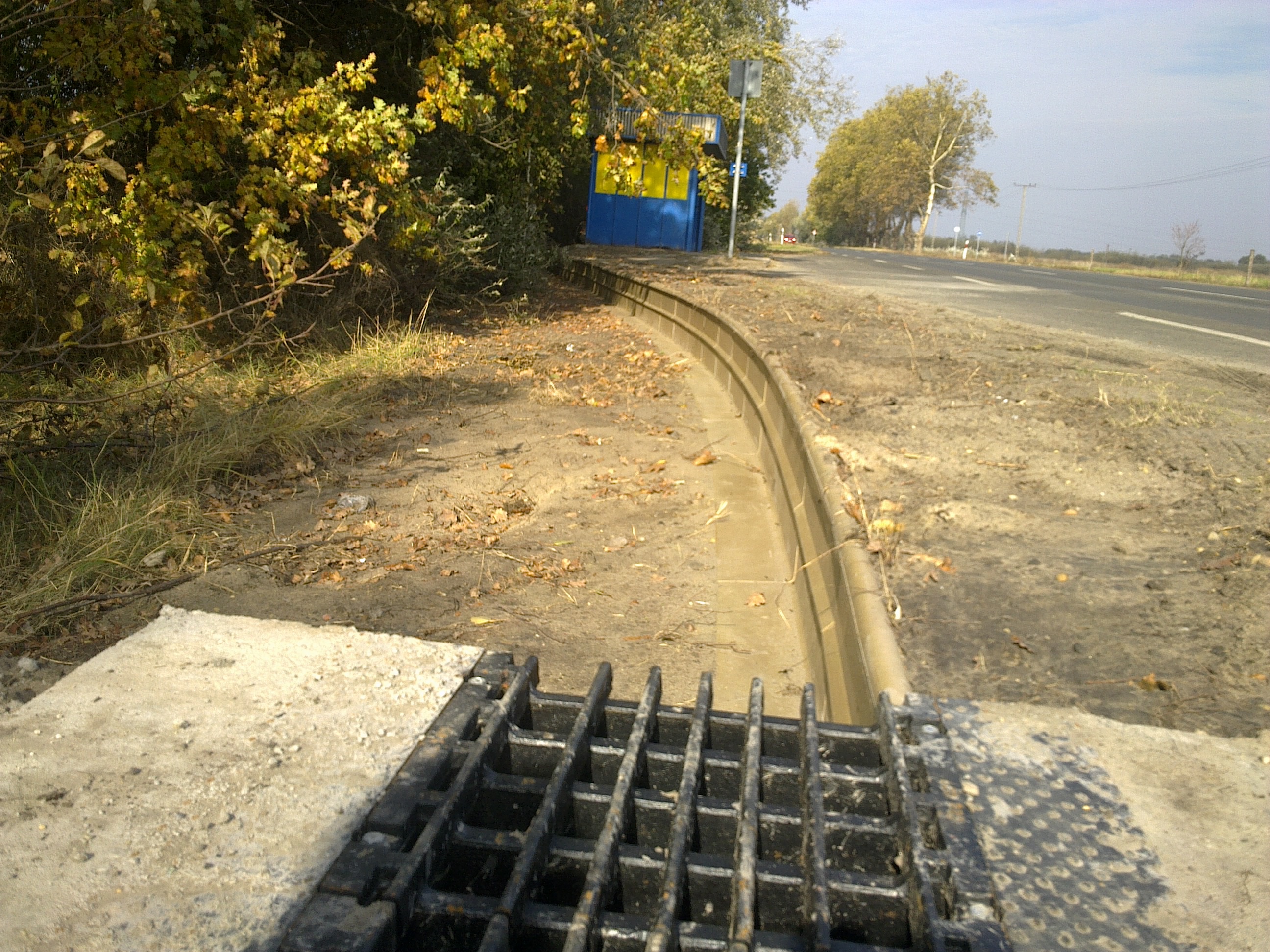

5-ös út Kistelek
![](https://www.aco.hu/fileadmin/_processed_/3/5/csm_2011.10.26.Kistelek__1__07c49586e9.jpg?fileVersion=1714634098)

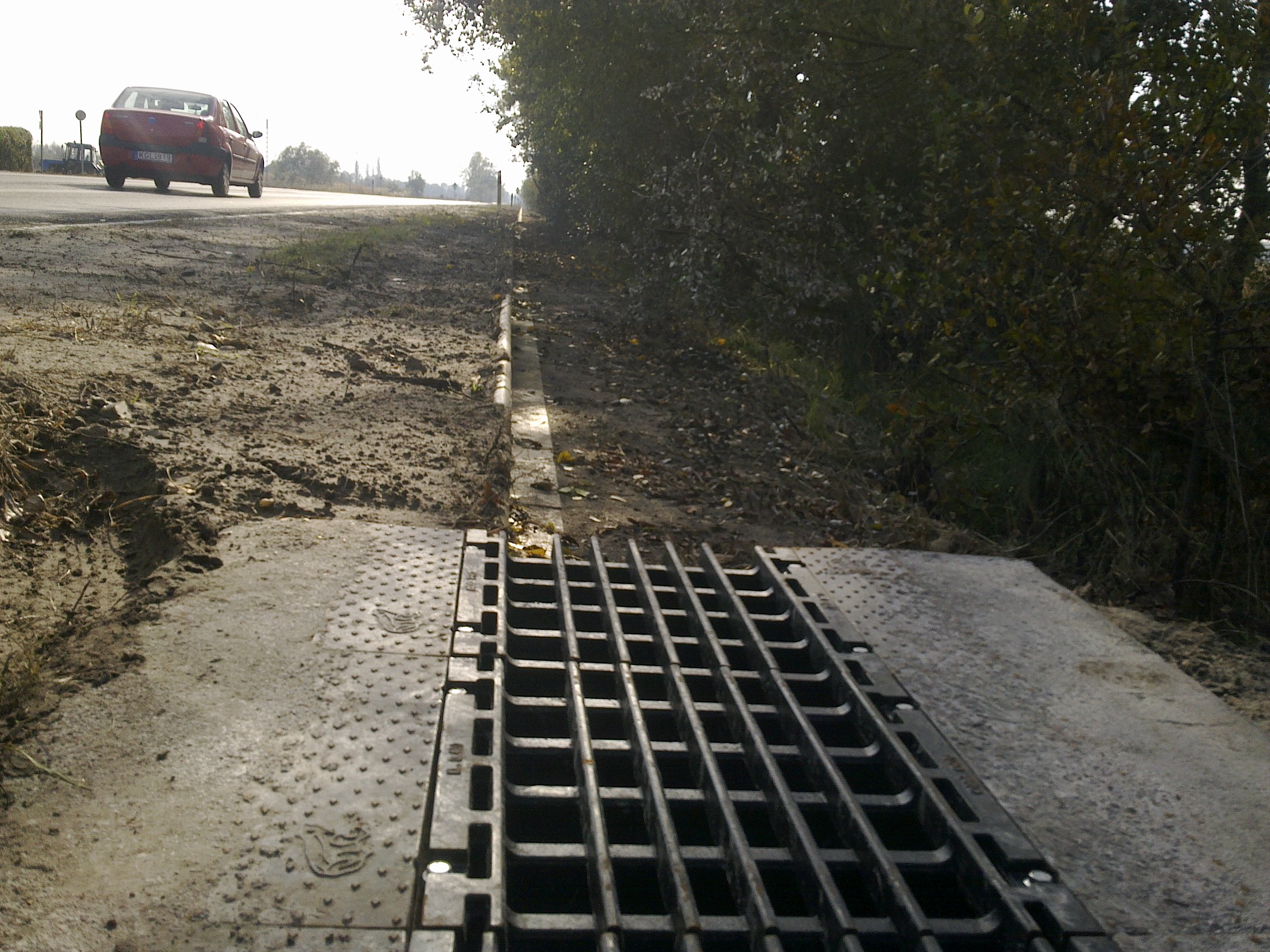

5-ös út Kistelek
![](https://www.aco.hu/fileadmin/_processed_/9/7/csm_2011.10.26.Kistelek__3__bfcade9f63.jpg?fileVersion=1714634098)

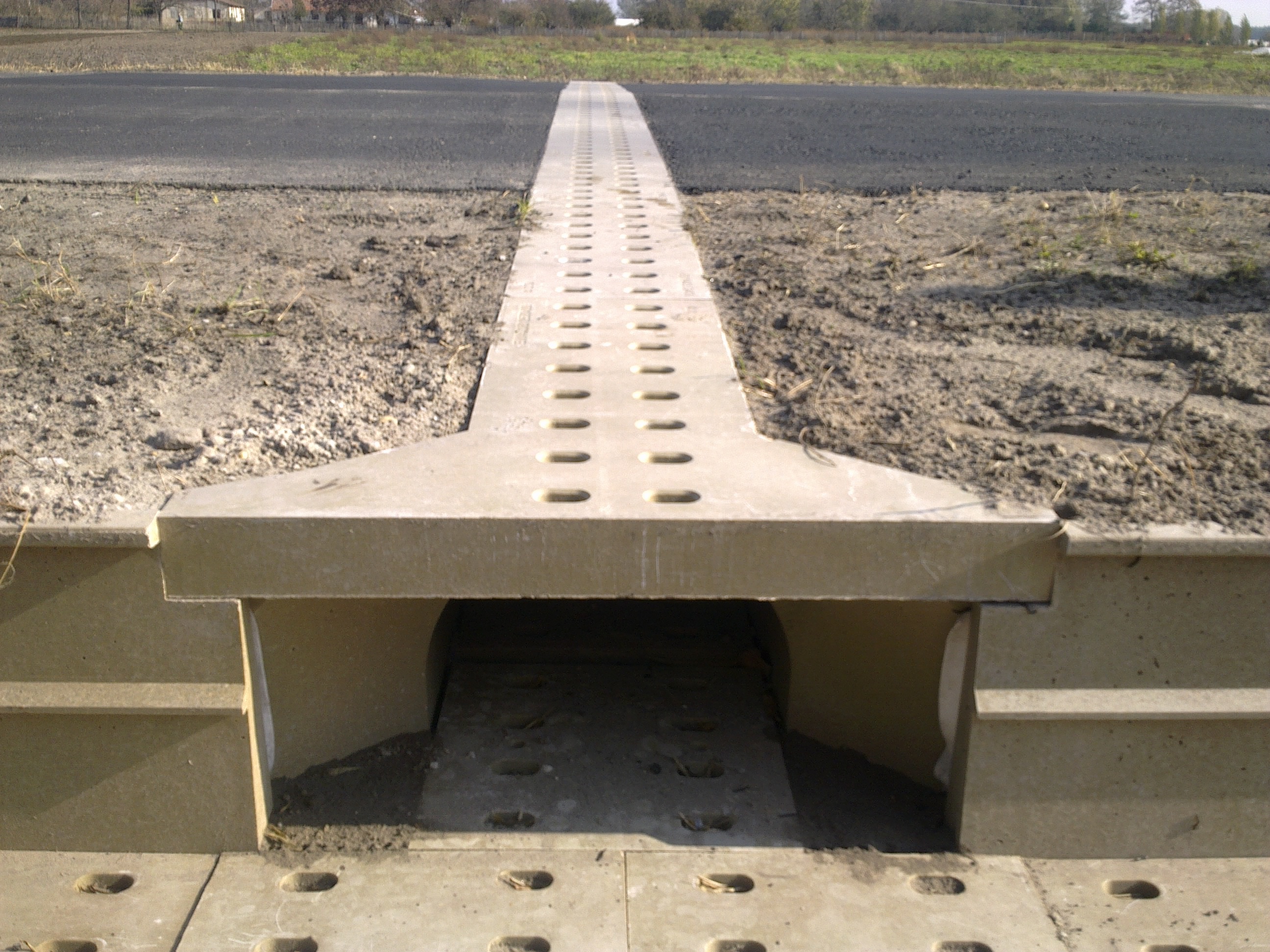

Bejárati elem Kisteleknél
![](https://www.aco.hu/fileadmin/_processed_/9/d/csm_2011.10.26.Kistelek__4__72352eeb27.jpg?fileVersion=1714634099)

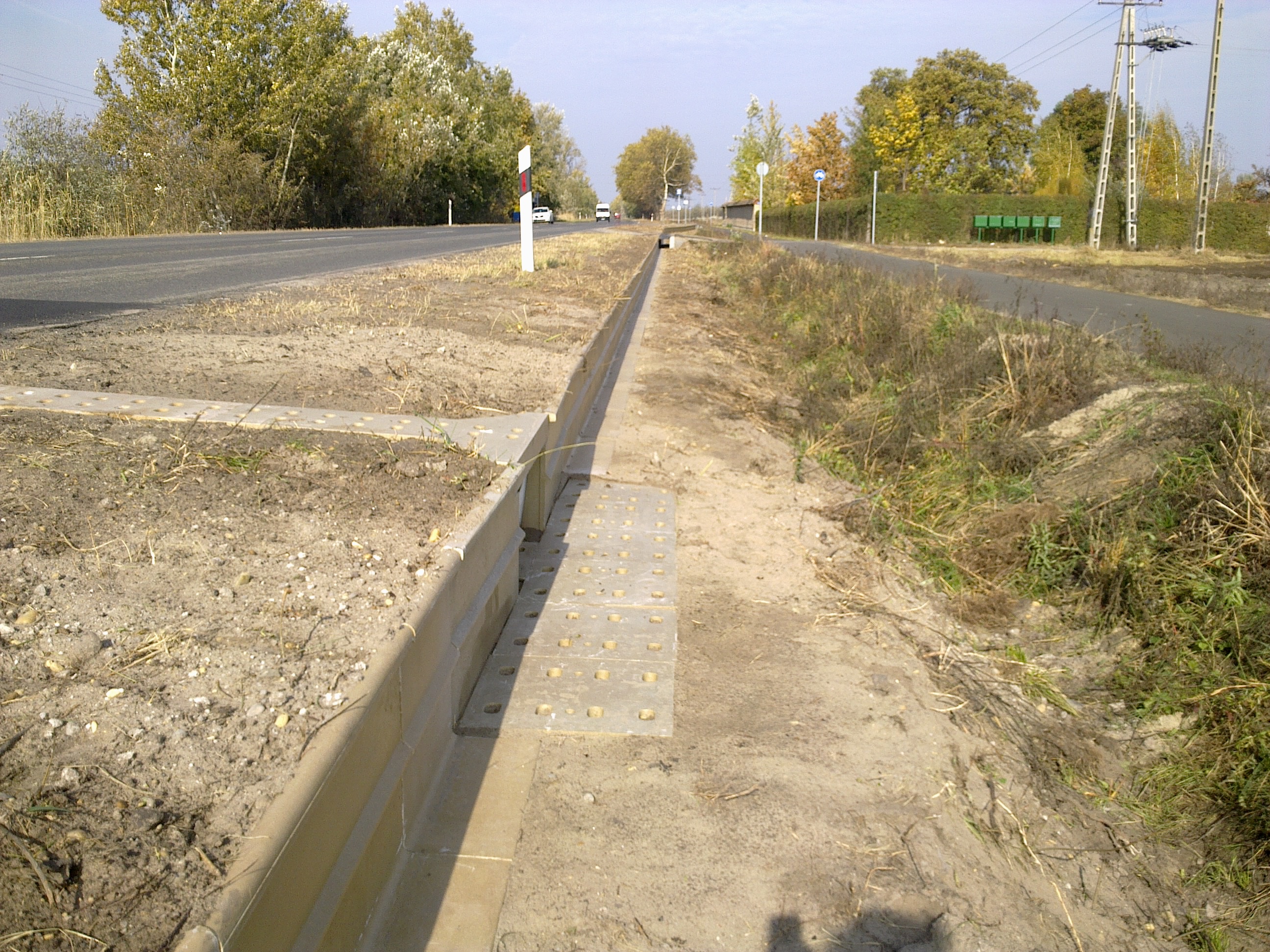

Terelőfal Kisteleknél
![](https://www.aco.hu/fileadmin/_processed_/5/0/csm_2011.11.02.Morahalom_c5e6f359bd.jpg?fileVersion=1714634099)

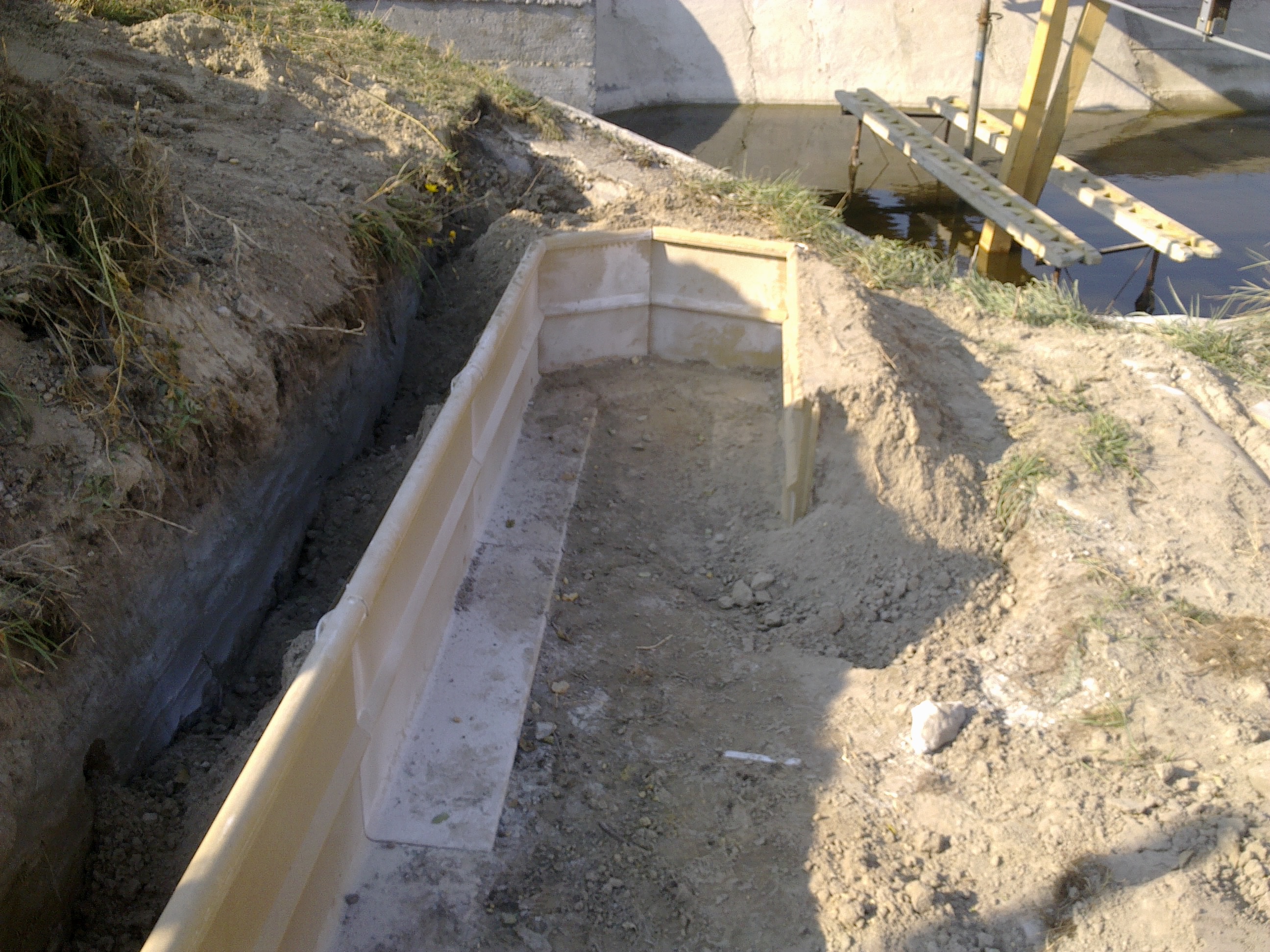

Terelőfal Mórahalomnál
![](https://www.aco.hu/fileadmin/_processed_/9/c/csm_2011.11.02.Morahalom__1__e2915edfd8.jpg?fileVersion=1714634099)

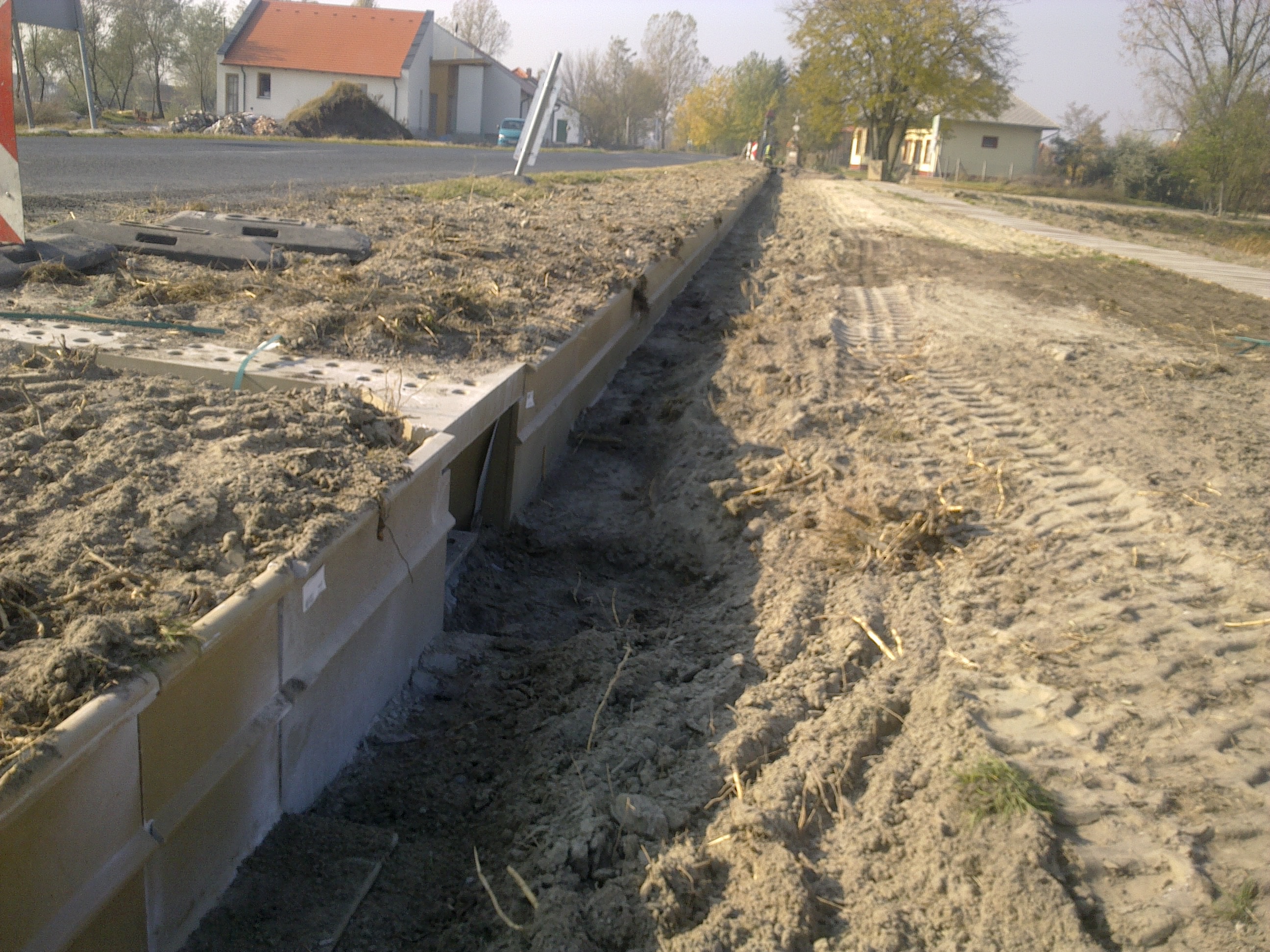

Terelőfal Mórahalomnál
![](https://www.aco.hu/fileadmin/_processed_/a/c/csm_2011.11.02.Morahalom__2__79e9a73cdf.jpg?fileVersion=1714634100)
Dr.Puky Miklós a Mórahalom melletti terelőfalnál
![](https://www.aco.hu/fileadmin/_processed_/f/4/csm_Opusztaszer_006_9829e50c15.jpg?fileVersion=1714634100)

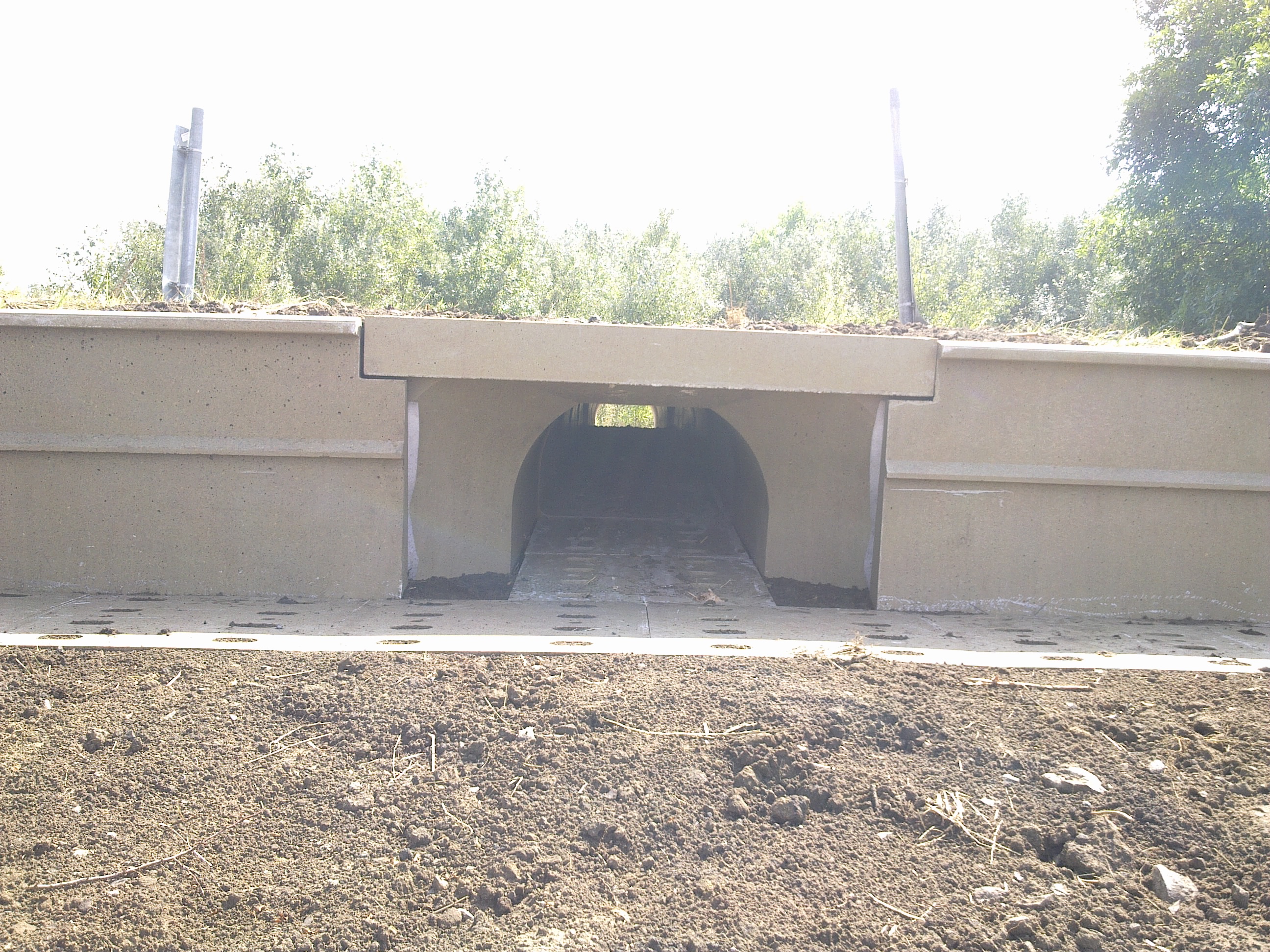

Bejárati elem Ópusztaszernél
![](https://www.aco.hu/fileadmin/_processed_/7/8/csm_Opusztaszer_016_49cc99b856.jpg?fileVersion=1714634100)

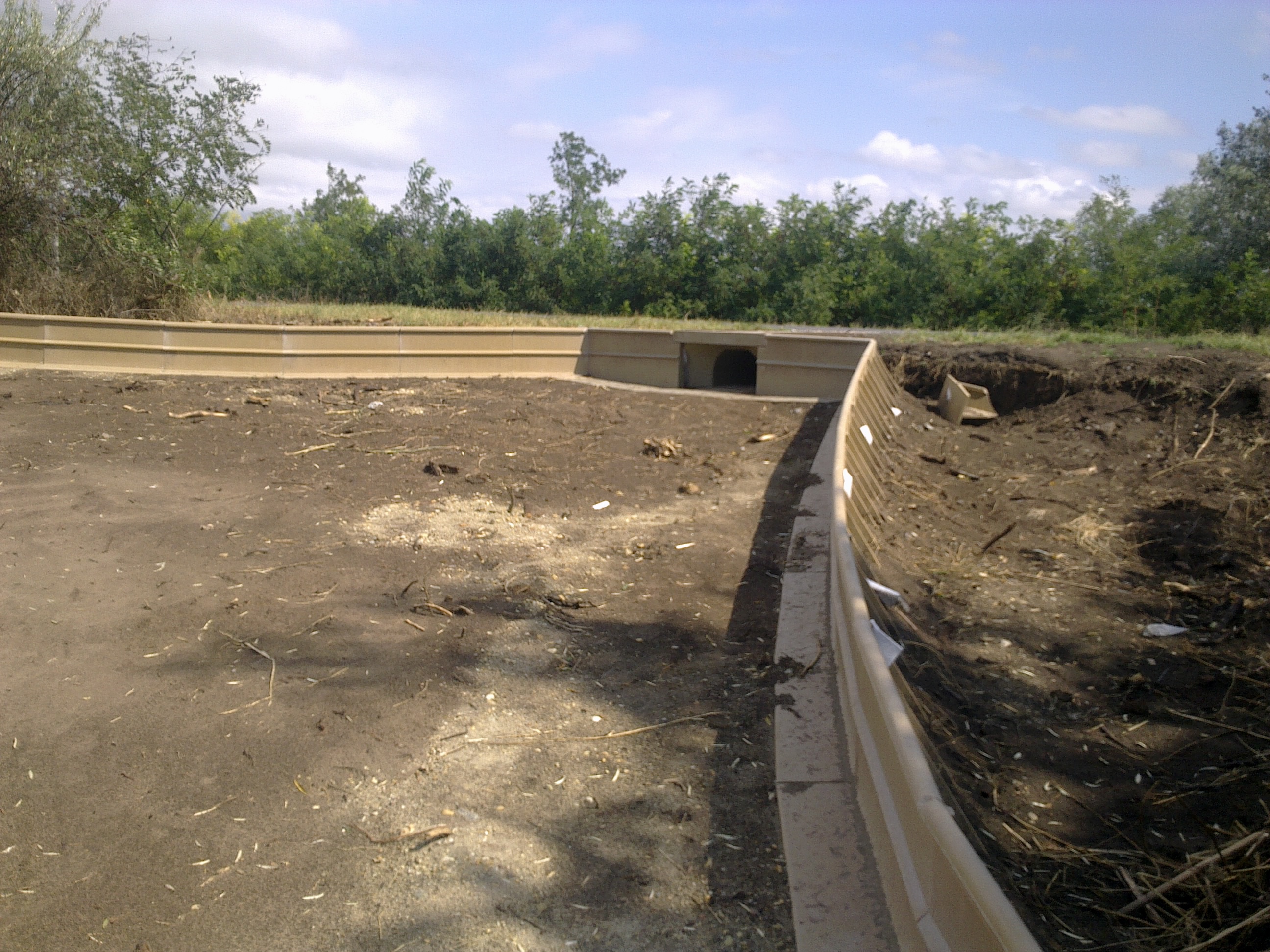

Terelőfal Ópusztaszernél
![](https://www.aco.hu/fileadmin/_processed_/3/c/csm_Opusztaszer_019_9f23f803ea.jpg?fileVersion=1714634101)

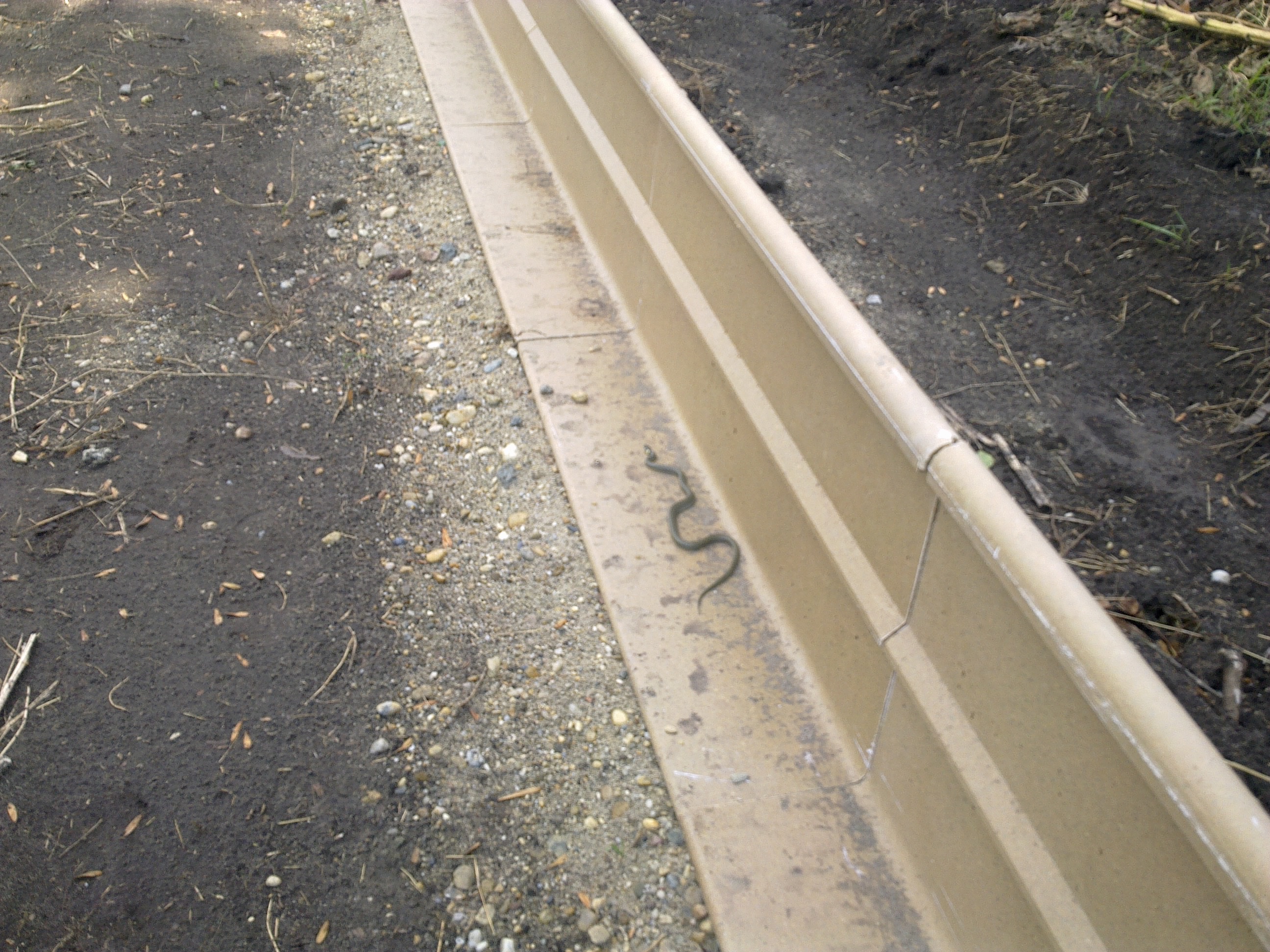

Terelőfal Ópusztaszernél
![](https://www.aco.hu/fileadmin/_processed_/9/c/csm_Opusztaszer_2011.09.18.__2__434452906b.jpg?fileVersion=1714634102)

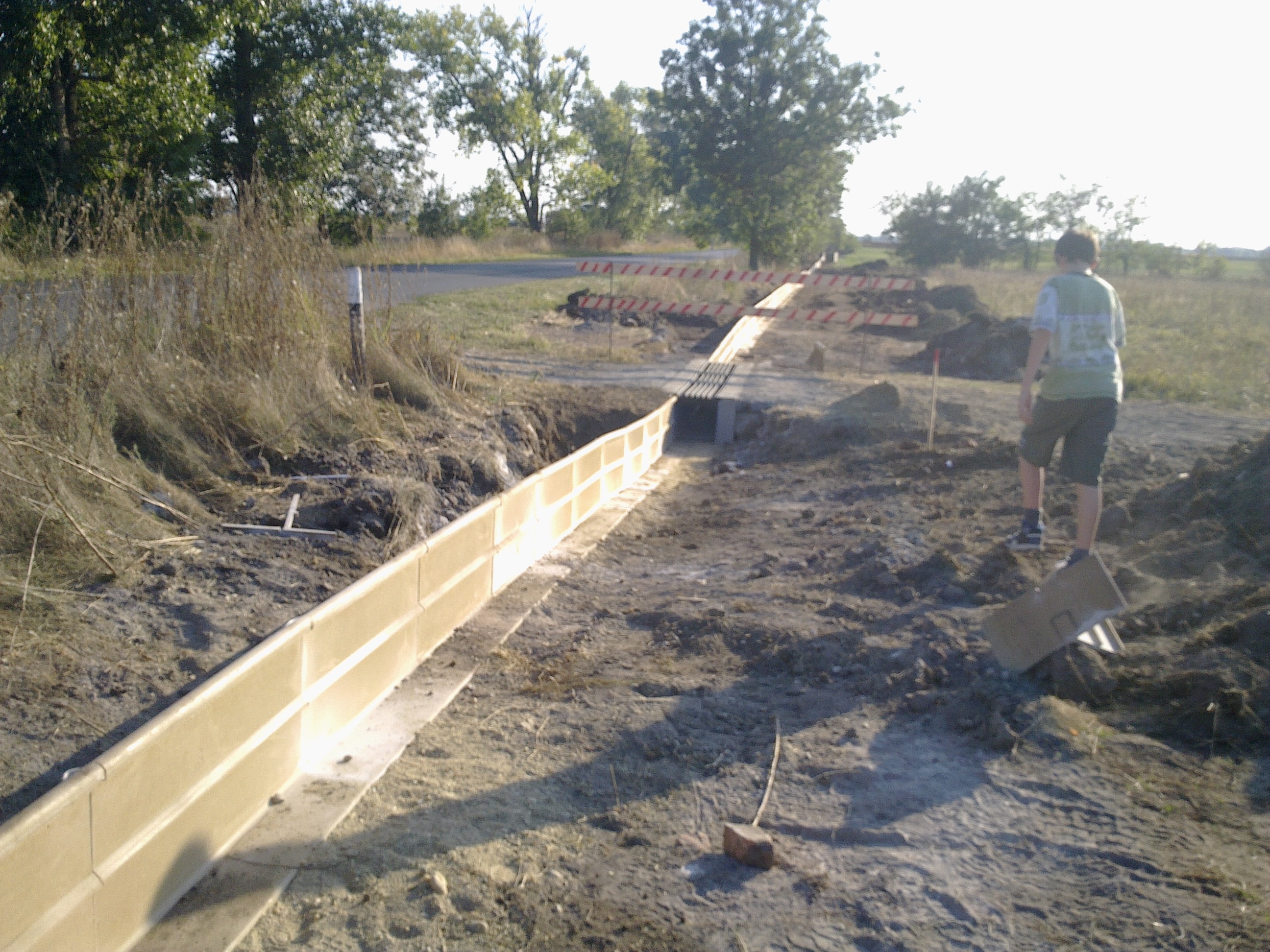

Terelőfal és Stop-csatorna Ópusztaszernél
![](https://www.aco.hu/fileadmin/_processed_/4/c/csm_Opusztaszer_2011.09.18.__3__213d3cb798.jpg?fileVersion=1714634102)

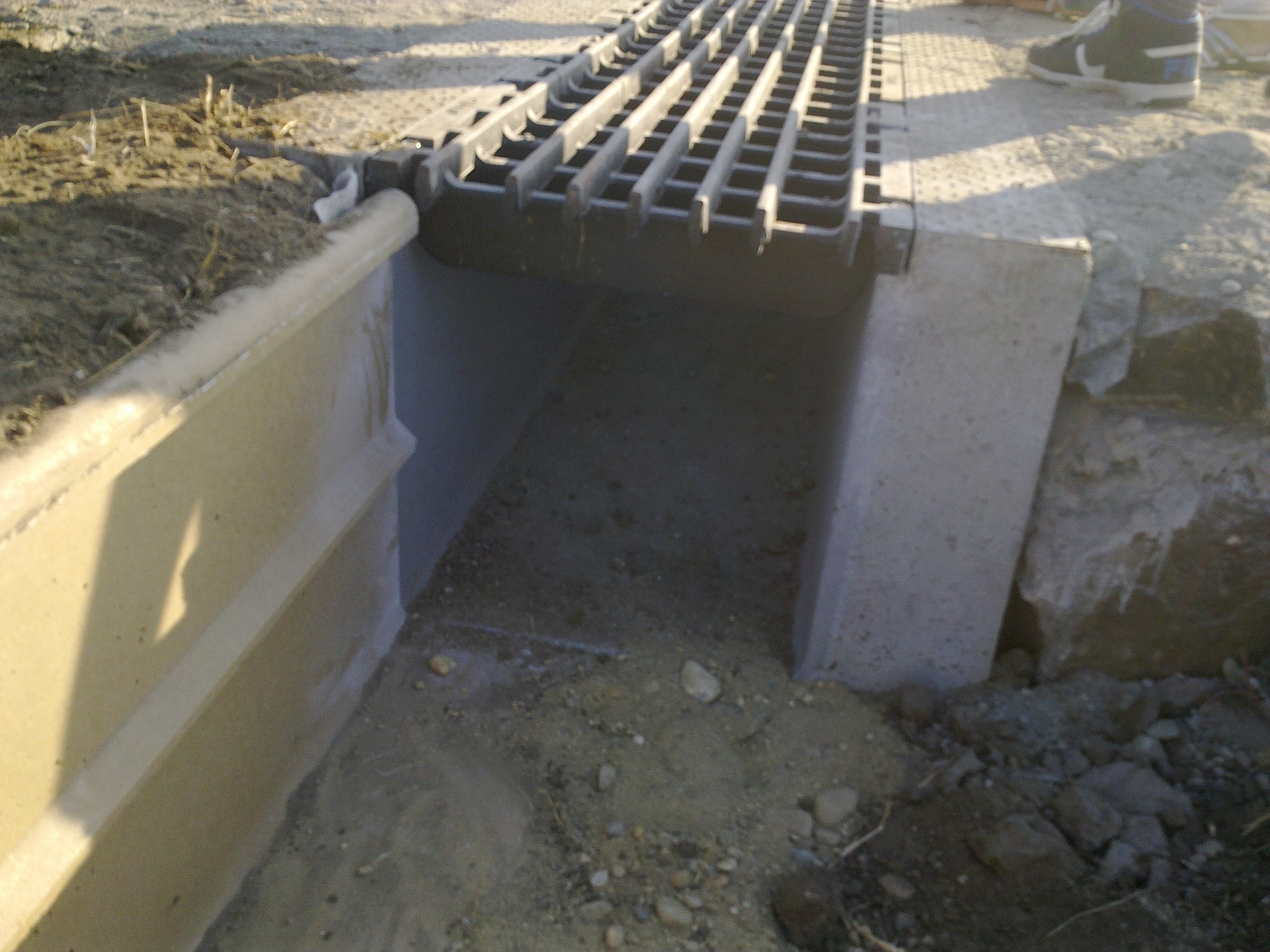

Stop-csatorna Ópusztaszernél
![](https://www.aco.hu/fileadmin/_processed_/8/1/csm_Opusztaszer_2011.09.23.__12__05c13366cf.jpg?fileVersion=1714634103)

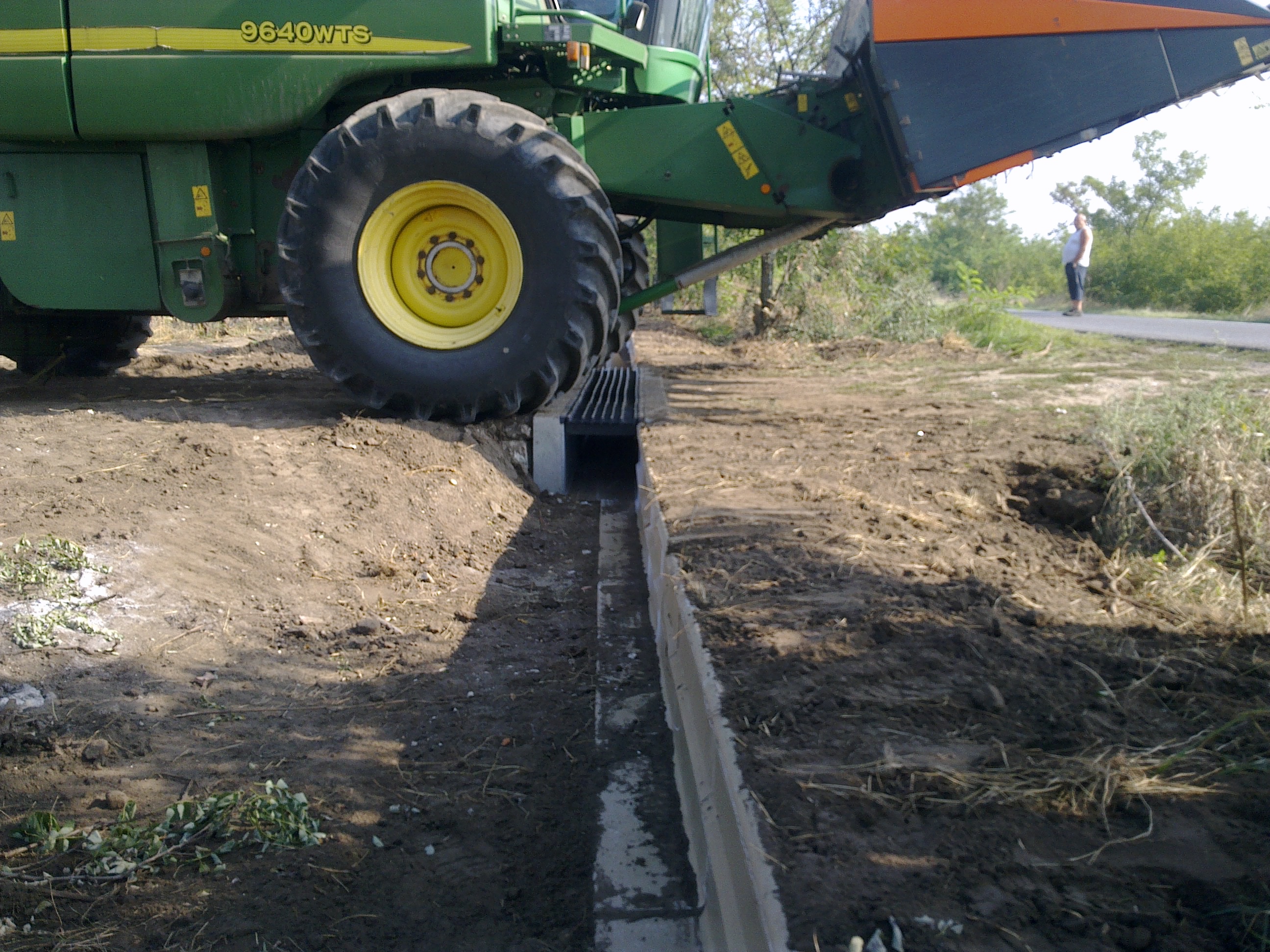

Terelőfal és Stop-csatorna Ópusztaszernél
![](https://www.aco.hu/fileadmin/_processed_/0/9/csm_Opusztaszer_2011.09.23.__19__36761b5739.jpg?fileVersion=1714634103)

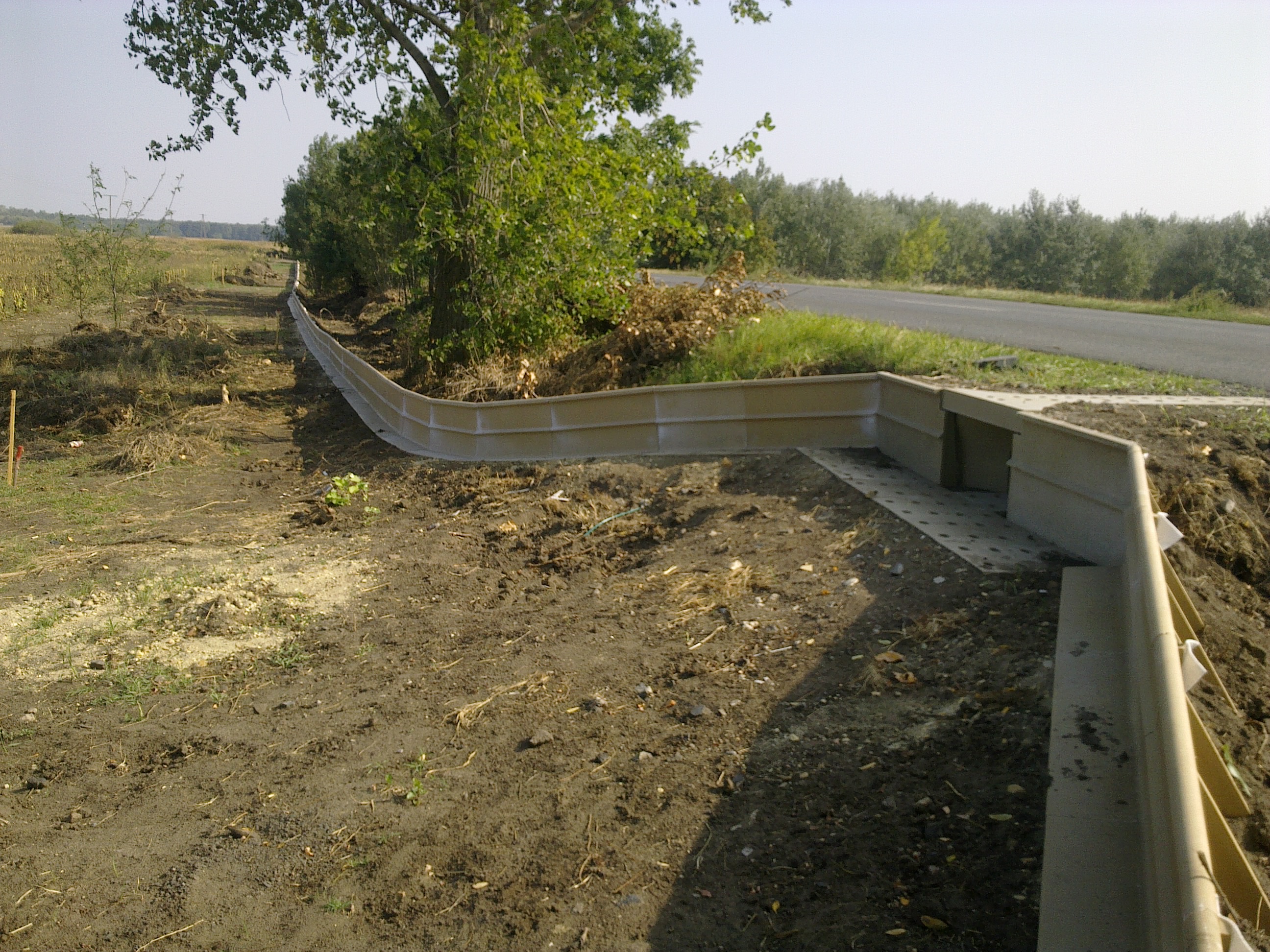

Ópusztaszer
![](https://www.aco.hu/fileadmin/_processed_/2/0/csm_Opusztaszer_2011.09.23.__17__c9b9e0a804.jpg?fileVersion=1714634104)
