AG 218 higiénikus padlóösszefolyó

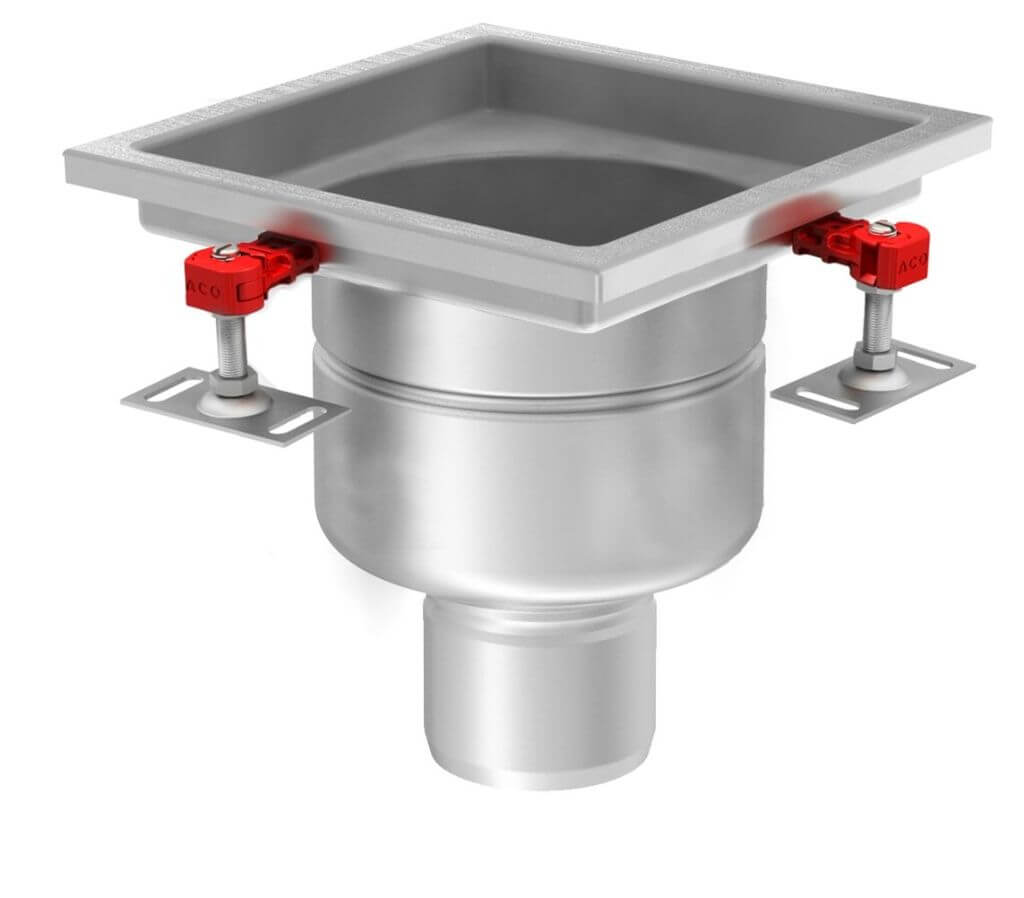

AG218 300x300-as rozsdamentes acél higiénikus egyrészes padlóösszefolyó Dn10 függőleges kivezetéssel - 408005, 408105

Az ACO higiénikus padlóösszefolyói a legszigorúbb higiéniai követelményeknek is megfelelnek, hogy megakadályozhassák a káros baktériumtenyészetek kialakulását. Termékeink tervezésénél a higiénikus kialakításra vonatkozó előírásokat alkalmazzuk, melyek az MSZ EN 1672, MSZ EN ISO 14159 és az EHEDG higiénikus tervezési irányelvek közül a 8., 13. és a 44.

Termékeink rendelkeznek Nébih higiéniai minősítéssel is, mely Magyarországon a magas minőség garanciája.

Az AG 218 típus összefolyótest átmérője 218mm, a rács keretmérete 300 x 300mm. Egy vagy kétrészes, hagyományos vagy csempeperemes kialakítású összefolyók közül választható ki a rétegrendhez legmegfelelőbb típus.

Az összefolyó csúszásmentes nagykonyhai vagy akár targonca teherbírású ráccsal is ellátható.

Megtekintés 3d-ben

Fix magasságú padlóösszefolyó

AG142 200x200-as rozsdamentes acél higiénikus egyrészes padlóösszefolyó Dn70 függőleges kivezetéssel - 414701, 414801

A csempeperem nélküli fix magasságú padlóösszefolyókat szigetelés nélküli padlókba vagy műgyanta burkolattal ellátott padlókba lehet beépíteni.

Az összefolyó függőleges DN100-as vagy DN150-es és vízszintes DN100-as vízkivételi csőcsonkkal is elérhető.

Kétrészes, állítható magasságú padlóösszefolyó

A kétrészes összefolyók alsórészból és felsőrészből állnak. Az alsórész lehet szintező, ragasztó vagy szorító szigetelő galléros, míg a felsőrész hagyományos peremkialakítású vagy csempeperemes lehet. A megfelelő termék kiválasztásához kérje az ACO műszaki részlegének a segítségét.

Szintező galléros padlóösszefolyó alsórész

AG142 rozsdamentes acél higiénikus padlóösszefolyó alsórész szintező karimával Dn70 vízszintes kivezetéssel - 414721, 414821

A szintező galléros padlóösszefolyó alsórész függőleges DN100 vagy DN150 és vízszintes DN100 csőcsatlakozással is elérhető. Azokban a rétegrendekben alkalmazható, ahol nem kell szigeteléshez csatlakozni, vagy csak a padlóösszefolyó felsőrész csatlakozik a vízszigeteléshez.

Ragasztó galléros padlóösszefolyó alsórész

ACO HygieneFirst rozsdamentes acél padlóösszefolyó alsórész ragasztó gallérral - 414717, 408057, 408063

A ragasztó galléros padlóösszefolyó alsórész függőleges DN100 vagy DN150 és vízszintes DN100 csőcsatlakozással is elérhető. Azokban a rétegrendekben kell alkalmazható, ahol ragasztott bitumenes szigeteléshez kell csatlakozni a rétegrendben.

Szorító galléros padlóösszefolyó alsórész

ACO HygieneFirst rozsdamentes acél padlóösszefolyó alsórész szorító szigetelőgallérral - 414719, 408059, 408065

A szorító galléros padlóösszefolyó alsórész függőleges DN100 vagy DN150 és vízszintes DN150 csőcsatlakozással is elérhető. Azokban a rétegrendekben kell alkalmazható, ahol PVC szigeteléshez kell csatlakozni a rétegrendben.

Padlóösszefolyó felsőrész hagyományos peremmel

ACO HygieneFirst AG157 padlóösszefolyó felsőrész rozsdamentes acélból hagyományos peremmel - 408208, 408218

A padlóösszefolyó felsőrész 300 x 300 mm-es külmérettel rendelhető. A hagyományos peremmel ellátott padlóösszefolyó feslőrész azokban a rétegrendekben használatos, ahol a lapburkolat alatt nincs vízszigetelés, illetve műgyanta vagy betonburkolat esetén.

Padlóösszefolyó felsőrész csempeperemmel

ACO HygieneFirst rozsdamentes acél padlóösszefolyó felsőrész csempeperemmel - 414734, 408241, 408243

A padlóösszefolyó felsőrész 300 x 300 mm-es külmérettel rendelhető. A csempeperemmel ellátott felsőrész azokban a rétegrendekben használatos, ahol a lapburkolat alatt kenhető vízszigetelés található.

Dréngyűrű

ACO HygieneFirst dréngyűrű piros O gyűrűvel - 414742, 408205, 408225
ACO HygieneFirst dréngyűrű piros O gyűrű nélkül - 414742, 408205, 408225
ACO HygieneFirst dréngyűrű piros O gyűrűje - 414742, 408205, 408225

A dréngyűrű a padlóösszefolyó alsórészek tartozéka. Ez biztosítja az alsórész és a felsőrész közötti kapcsolatot. Amennyiben szigetelőgalléros alsórészt építünk be és a szigetelést csatlakoztatjuk ehhez, a dréngyűrűben lévő piros "O" gyűrűt el kell távolítani, hogy a csurgónyílások szabaddá váljanak. Így a vízszigetelésre leszivárgó cseppvíz bejut a padlóösszefolyóba.

Padlóösszefolyó rácsok

ACO csúszásmentes hálós rács padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 408090, 408190, 408095, 408195, 408034, 408134
ACO Heelguard rács padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 408022, 408122, 408031, 408131, 408040, 408140
ACO higiénikus csúszásmentes létra rács padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 408093, 408193, 408043, 408143, 408028, 408128, 408044, 408144, 408037, 408137, 408045, 408145
ACO higiénikus öntvény rács padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 416942, 416943, 416944
ACO higiénikus teli fedél padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 408021, 408121, 408030, 408130, 408039, 408139
ACO Multi-slot 5 rács padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 408094, 408194, 408033, 408133, 408042, 408142
ACO Quadrato rács padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 408092, 408192, 408097, 408197, 408036, 408136
445605 - ACO 168x168mm-es szagzáro fedlap M125 teherbirásra
ACO kiöntő tölcsér padlóösszefolyóhoz 168x168, 218x218 vagy 268x268mm méretben rozsdamentes acélból - 415918, 413546, 413547

A padlóösszefolyók rácsai L15-től N250 teherbírásig sima vagy csúszásmentes kivitelben is rendelkezésre állnak minden felhasználási területre. A padlóösszefolyó ellátható tisztatéri fedlappal is, mely vákuumfogóval távolítható csak el. A rácsok mérete 268 x 268 mm.

Megtekintés 3d-ben
Terhelési kategóriaTeherbírás MSZ EN 1253 alapjánLeírás
L15Könnyű forgalmú területek:
Kereskedelmi üzlethelyiségek és nyilvános területek
R50Forgalomnak kitett területek:
Kereskedelmi üzlethelyiségek és gyárak
M125Forgalomnak kitett területek:
Műhelyek, gyárak, parkolók
N250Nehézipari forgalmi területek targonca terhelésre:
Élelmiszerfeldolgozó üzemek, vegyipar
Beépítési rajz rozsdamentes acél ACO összefolyóhoz - 1
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 2
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 3
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 4
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 5
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 6
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 9
Beepitesi Rajzok - 9
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 10
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 11
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 12
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 13
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 14
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 15
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 16
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 17
Beépítési rajz rozsdamentes acél ACO összefolyóhoz – 18

AG 142 vízelvezető kapacitása

AG 142 vízelvezető kapacitása

AG 157 vízelvezető kapacitása

AG 157 vízelvezető kapacitása

AG 218 vízelvezető kapacitása

AG 218 vízelvezető kapacitása

ACO védő fedél

00a Hygienic Gully Protective B

Jellemzők és előnyök:

  • Építési törmeléktől véd
  • Beépítés után nem kell takarítani
  • Építés közbeni sérülésektől véd
  • Minősítve az MSZ EN 12811-1 szerint
  • Környezetbartát és egyszerűen cserélhető

Rendelési információ

  • Standard termék esetén egy _C jelzést kell a rendelési szám végére írni (pl: 111111_C)
  • Egyedi termék esetében a leírásban kell jelezni

ACO tűzvédelmi megoldások

ACO tűzgátló készlet rozsdamentes acél összefolyókhoz

Az ACO tűzvédelmi egységcsomag megakadályozza a tűz és a mérgező füstgázok átterjedését épületszintek között a lefolyó rendszeren keresztül. Ezek a tűzvédelmi kiegészítők az ACO különböző típusú összefolyóiba helyezhetők el.

A tűzgátló rendszer az MSZ EN 1366-2 alapján került bevizsgálásra, a tűzgátlóság az MSZ EN 13501 alapján lett minősítve. Beépítése legalább 150 mm vastag födémben lehetséges.

A tűzgátló készlet tartalma:

  • Beépítő szett
  • Tűzgátló bűzzár
  • Tűzgátló bűzzár gumigyűrű

Megtekintés 3d-ben

Tisztatéri fedlap

445605 - ACO 168x168mm-es szagzáro fedlap M125 teherbirásra

Tisztatéri fedlappal jellemzően gyógyszeripari alkalmazás esetén kell ellátni a padlóösszefolyót. A fedlap 1.4404 anyagminőségű saválló rozsdamentes acélból készül TPEV tömítéssel, eltávolítása kizárólag vákuumfogóval lehetséges. Igény szerint elektronikával ellátott típus is készíthető, mely helytelen visszazárás és szivárgás esetén vészjelzést ad.
