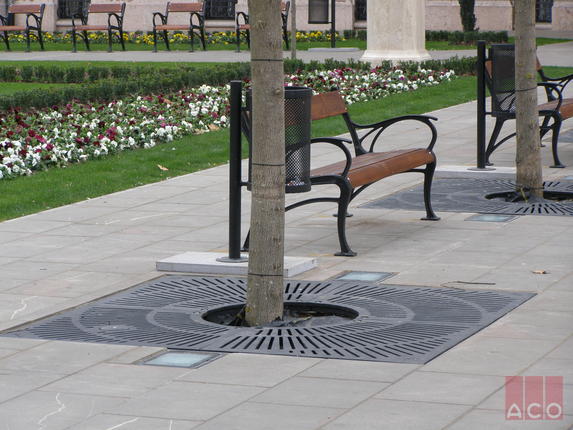

WOTAN faverem rácsok
A fák elengedhetetlenek az egészséges élőhelyek kialakításához. Napjaink jövőbemutató megoldása terek kialakításánál a Stockholm-rendszerű szivacsvárosi kialakítás és fatelepítés. Ennek nélkülözhetetlen elemei a faveremrácsok. Az ACO faverem és favédő rácsok biztosítják, hogy városi burkolt területeken a fáknak elegendő és megfelelő méretű élőhelyük legyen. A rácsok védik a törzset a sérülésektől, a rácsok pedig a gyökérterületet a tömörödéstől, lehetővé téve a gyökérterület megfelelő oxigénellátását és szellőzését. A tervezési szabadságnak gyakorlatilag nincs határa az elemekből összeállítható és variálható rendszernek köszönhetően.
Gyakori igény és lehetőség, hogy a kis törzs átmérővel rendelkező facsemeték növekedéséhez idővel hozzáigazítható legyen a faverem rács belső átmérője. Az ACO WOTAN faveremrács rendszer erre egyszerű műszaki megoldást ad.
A Wotan ACO favédő rács alépítmény nélkül is beépíthető és megfelelő keret alapozás mellett személygépkocsi terhelést is bír 50 kN-ig.
Az elemekből álló, lopásbiztos billenőzár rögzítésével biztonságosan egymáshoz kapcsolódó Wotan moduláris rendszert kínál, amely lehetővé teszi a különböző alak- és méretvariációkat. Az önhordó felépítésnek köszönhetően a rendszerek a jövőbeni fa növekedéséhez igazíthatók.
A Wotan fa rácsok résszélessége 18 mm. A 6 cm magas rácselemek gömbgrafitos öntöttvasból készülnek, mely a legideálisabb fizikai tulajdonságokkal rendelkezik, mint például a nagy szakítószilárdság.
A gömbgrafitos öntöttvas (GGG 40) korrózióálló és egyáltalán nem igényel karbantartást.
Az alacsony építési magasság többek között megkönnyíti. meglévő gyökérterületek (fák) áthidalása is.
A Wotan faverem rácsokat, fekete hidrofesték bevonattal szállítjuk az építkezésre. Ez a festés csaka szállítás idejére nyújt egyfajta felületvédelmet. Az öntöttvas felület a beépítést követően - idővel és a használat gyakoriságának megfelelően - felveszi az öntöttvasra jellemző vöröses barnás színt.
- Öntöttvas faverem rácsok EN-GJS
- Anyagvastagság: 60 mm
- Rögzítő csavarokkal
- Poller illesztő fedéllel
- Alépítmény nélkül
- Terhelhetőség 50kN
- Óriási méretválaszték
- Négyzetes
- Téglalap
- Kör
Letöltés
| WOTAN termékismertető (német) pdf | |
| WOTAN beépítési útmutató (német) | |
| WOTAN részletes információ (német) | |
| WOTAN beépítési útmutató (magyar) |
Kör
| Méretek | Típus | Súly [kg] | Cikkszám | ||||
|---|---|---|---|---|---|---|---|
| Magasság | Befoglaló külméret | Külső átmérő | Belső átmérő | ||||
| [mm] | [mm] | [mm] | [mm] | ||||
 | 60 | 3200 x 3200 | 3200 | 320 | 2 | 894 | 56244 |
| 960 | 3 | 794 | 56245 | ||||
| 1920 x 1920 | 1920 | 320 | 44 | 338 | 56238 | ||
| 1660 x 1660 | 1660 | 700 | 55 | 180 | 56256 | ||
| 1920 x 1920 | 1920 | 960 | 56 | 222 | 56257 | ||
| 960 x 960 | 960 | 320 | 71 | 84 | 56259 | ||
| 3200 x 3200 | 3200 | 1920 | 78 | 523 | 56273 | ||
| 960 | 79 | 774 | 56240 | ||||
Négyzetes
| Méretek | Típus | Súly [kg] | Cikkszám | |||
|---|---|---|---|---|---|---|
| Magasság | Külméret | Belméret | ||||
| [mm] | [mm] | [mm] | ||||
 | 60 | 960 x 960 | 320 x 320 | 69 | 100 | 56258 |
| 1280 x 1280 | 320 x 320 | 88 | 201 | 56660 | ||
| 640 x 640 | 310 | 190 | 10168 | |||
| 1600 x 1600 | 320 x 320 | 30 | 284 | 56249 | ||
| 640 x 640 | 309 | 284 | 10167 | |||
| 1760 x 1760 | 480 x 480 | 70 | 319 | 56890 | ||
| 800 x 800 | 47 | 180 | 56252 | |||
| 1920 x 1920 | 320 x 320 | 49 | 378 | 56242 | ||
| 640 x 640 | 154‑2 | 360 | 56243 | |||
| 960 x 960 | 46 | 272 | 56239 | |||
| 2240 x 2240 | 320 x 320 | 48 | 538 | 56253 | ||
| 640 x 640 | 8 | 545 | 56246 | |||
| 960 x 960 | 121 | 411 | 56272 | |||
| 2560 x 2560 | 640 x 640 | 54 | 785 | 56281 | ||
| 1600 x 1600 | 144 | 399 | 56278 | |||
| 1280 x 1280 | 300 | 564 | 10161 | |||
| 304 | 748 | 10164 | ||||
| 2880 x 2880 | 1280 x 1280 | 52 | 785 | 56255 | ||
| 1600 x 1600 | 53 | 627 | 10160 | |||
| 321 | 752 | 10179 | ||||
| 1920 x 1920 | 145 | 512 | 56279 | |||
| 3200 x 3200 | 960 x 960 | 324 | 1070 | 10184 | ||
| 2240 x 2240 | 319 | 577 | 10177 | |||
Téglalap
| Méretek | Típus | Súly | Cikkszám | |||
|---|---|---|---|---|---|---|
| Magasság | Külméret | Belméret | ||||
| [mm] | [mm] | [mm] | [kg] | |||
 | 60 | 1280 x 1600 | 320 x 320 | 12 | 218 | 56271 |
| 1600 x 1920 | 320 x 320 | 84 | 359 | 56304 | ||
| 640 x 640 | 95 | 297 | 56264 | |||
| 1600 x 3200 | 320 x 320 | 312 | 643 | 10170 | ||
| 96 | 554 | 56269 | ||||
| 1920 x 2880 | 640 x 640 | 192 | 610 | 56314 | ||
| 2240 x 3200 | 640 x 640 | 118 | 830 | 56313 | ||
| 2560 x 1920 | 960 x 960 | 317 | 527 | 10175 | ||
| 2560 x 1600 | 640 x 640 | 318 | 444 | 10176 | ||
| 2880 x 1280 | 640 x 640 | 323 | 388 | 10182 | ||
| 2880 x 1920 | 1920 x 960 | 307 | 424 | 10166 | ||
| 2880 x 3520 | 1600 x 960 | 25 | 955 | 56308 | ||
| 3200 x 1920 | 2240 x 960 | 306 | 430 | 10165 | ||
| 3200 x 2560 | 1280 x 640 | 302 | 895 | 10162 | ||
| 3200 x 2240 | 960 x 960 | 322 | 787 | 10180 | ||
| 3520 x 1920 | 960 x 960 | 315 | 733 | 10173 | ||
| 316 | 737 | 10174 | ||||
| 3840 x 960 | 640 x 640 | 320 | 452 | 10178 | ||
| 4160 x 1600 | 960 x 640 | 311 | 743 | 10169 | ||
| 4160 x 2880 | 2880 x 1600 | 303 | 754 | 10163 | ||
| 5120 x 3200 | 960 x 960 | 313 | 2101 | 10171 | ||
