Kaszkád-folyóka

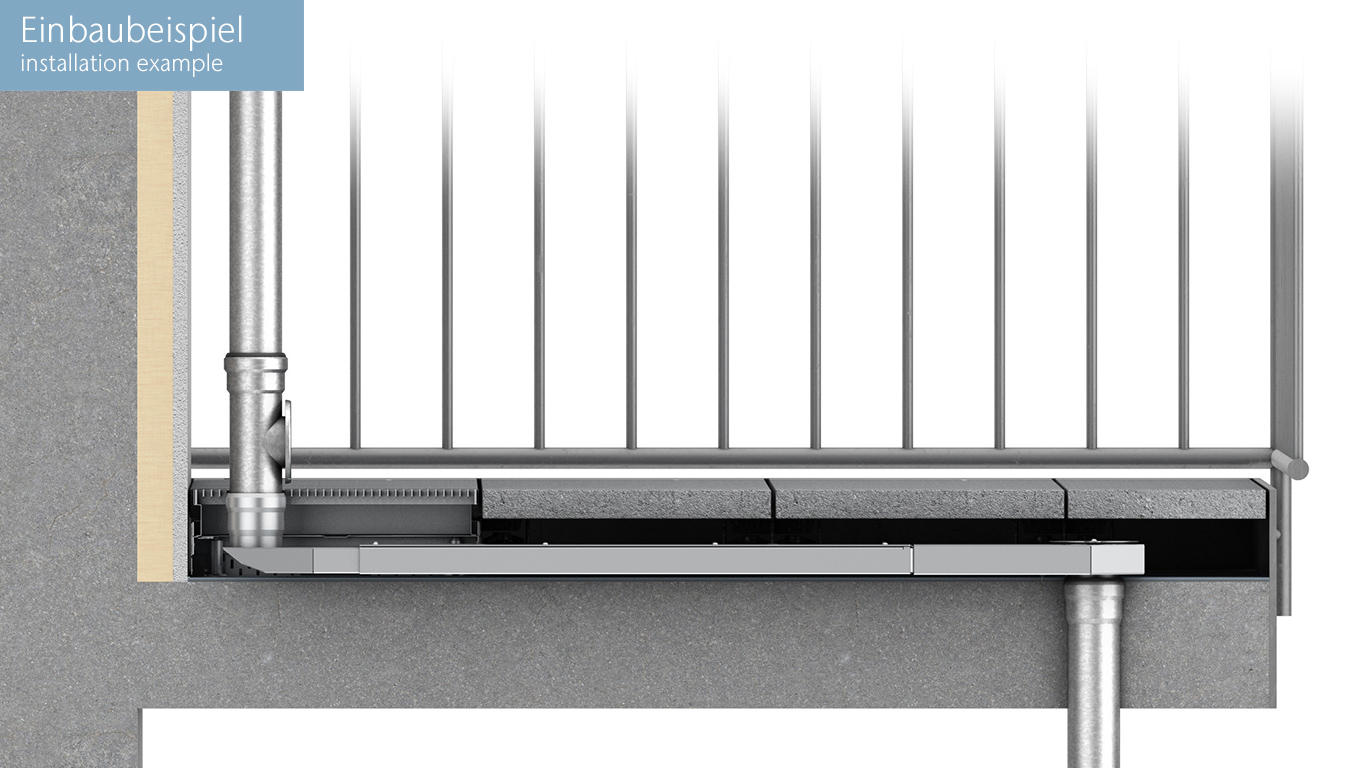

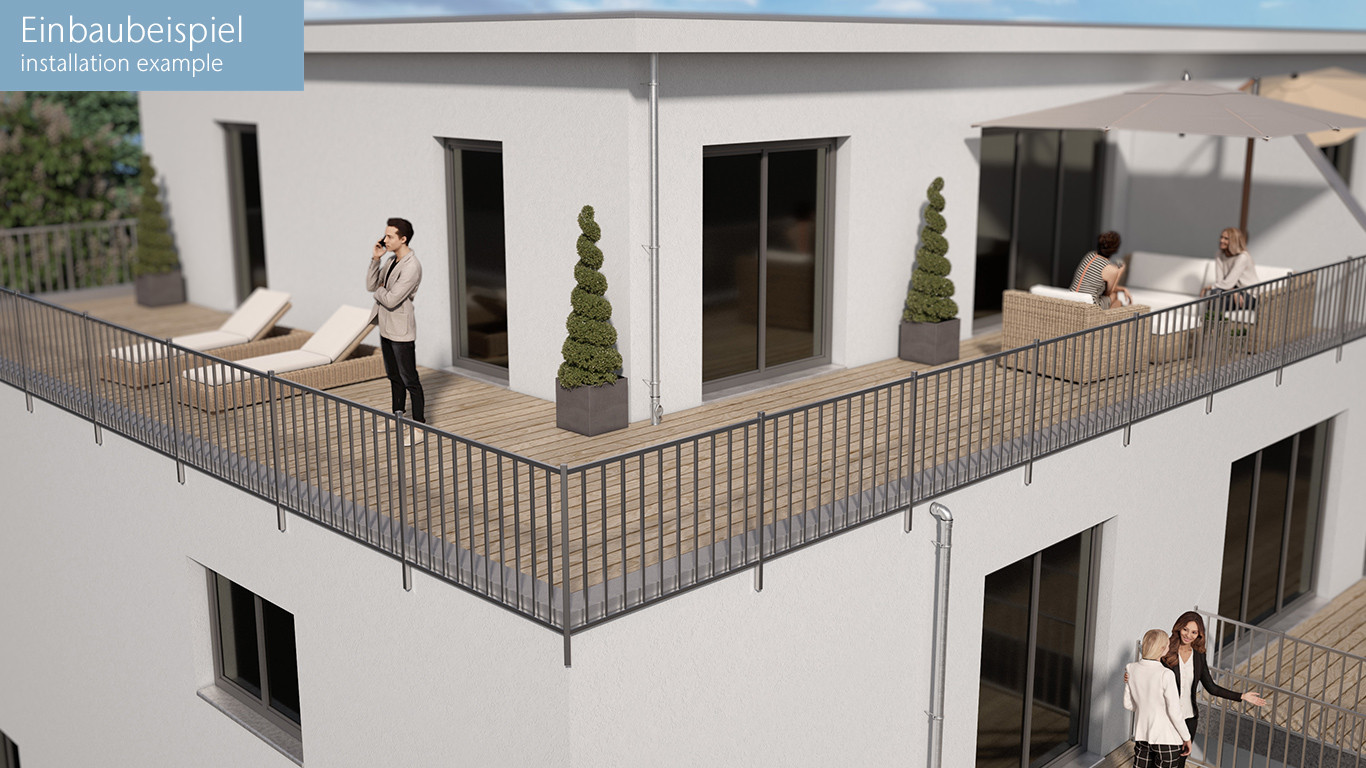

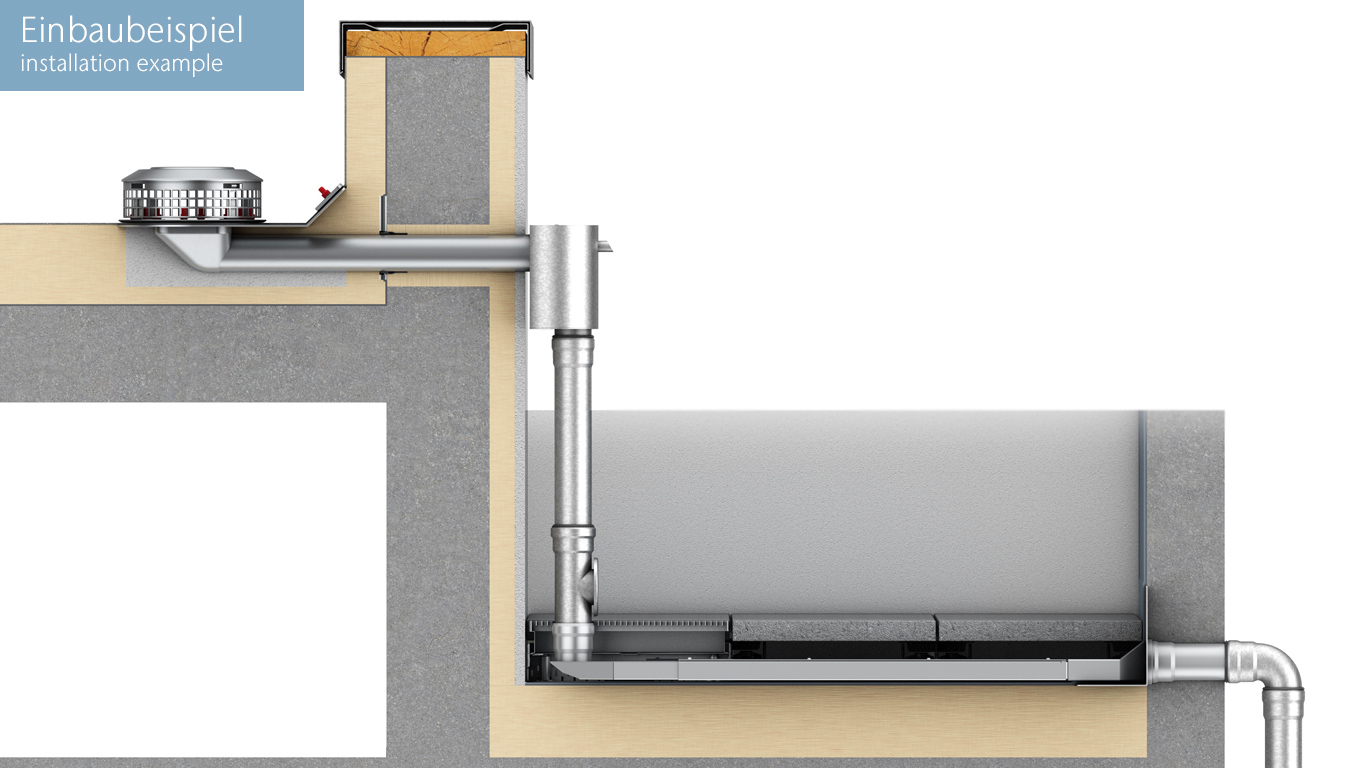

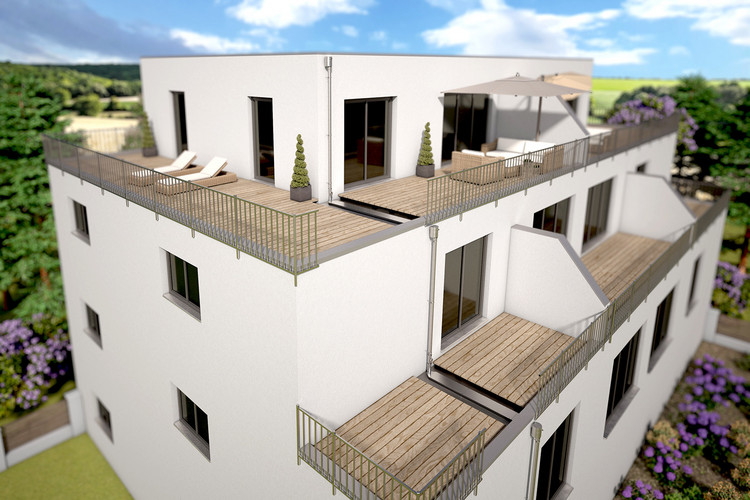

Lépcsőzetes eltolású teraszrendszerek vízelvezetése

ACO Kaszkád-folyóka a rejtett megoldás

Termék információ

- Rozsdamentes acélból készült, anyaga 1.4301
- Alkalmas GM-X csőrendszerhez való közvetlen csatlakoztatásra
- Rejtett folyókarendszer - A vízszigetelés és a felületburkolat közötti fektetés
- Kompatibilis az ACO erkély víztelenítési termékekkel
- Az ACO Kaszkád-folyóka a helyszínen méretre vágható
- Építőanyag osztály A1, nem éghető
- Vízelvezető kapacitás:
- DN 70: 3,5 l/s
- DN 100: 4,5 l/s

Termék előnyei

- Alacsony teljes magasság, mindössze 42 mm
- a vízszigetelésen nem kell átvezetni,
- Terasz vagy erkély felületeken nem gyengül a hőszigetelés
- Takarítási munkákhoz levehető fedél
- Optimalizált áramlási viselkedés

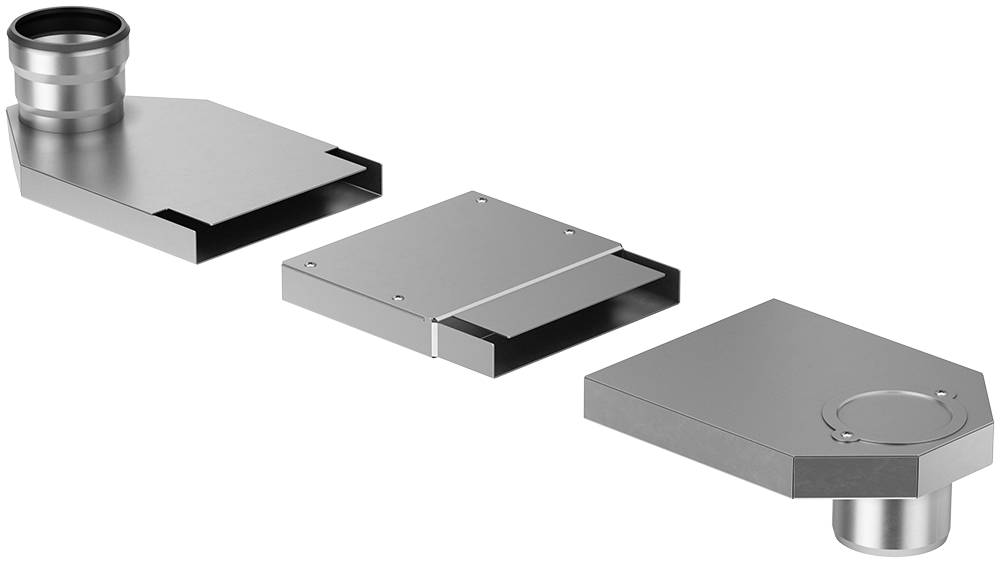

Kaszkád-folyóka elemek
Helyszínen méretre vágható, takarítási munkához a burkolat levehető
RajzKépNévleges méretMéretekCikkszám

Hossz

(mm)

Magasság

(mm)

DN 70/DN 100500421156.40.01.
DN 70/DN 1001000421156.40.02.
DN 70/DN 1002000421156.40.03.

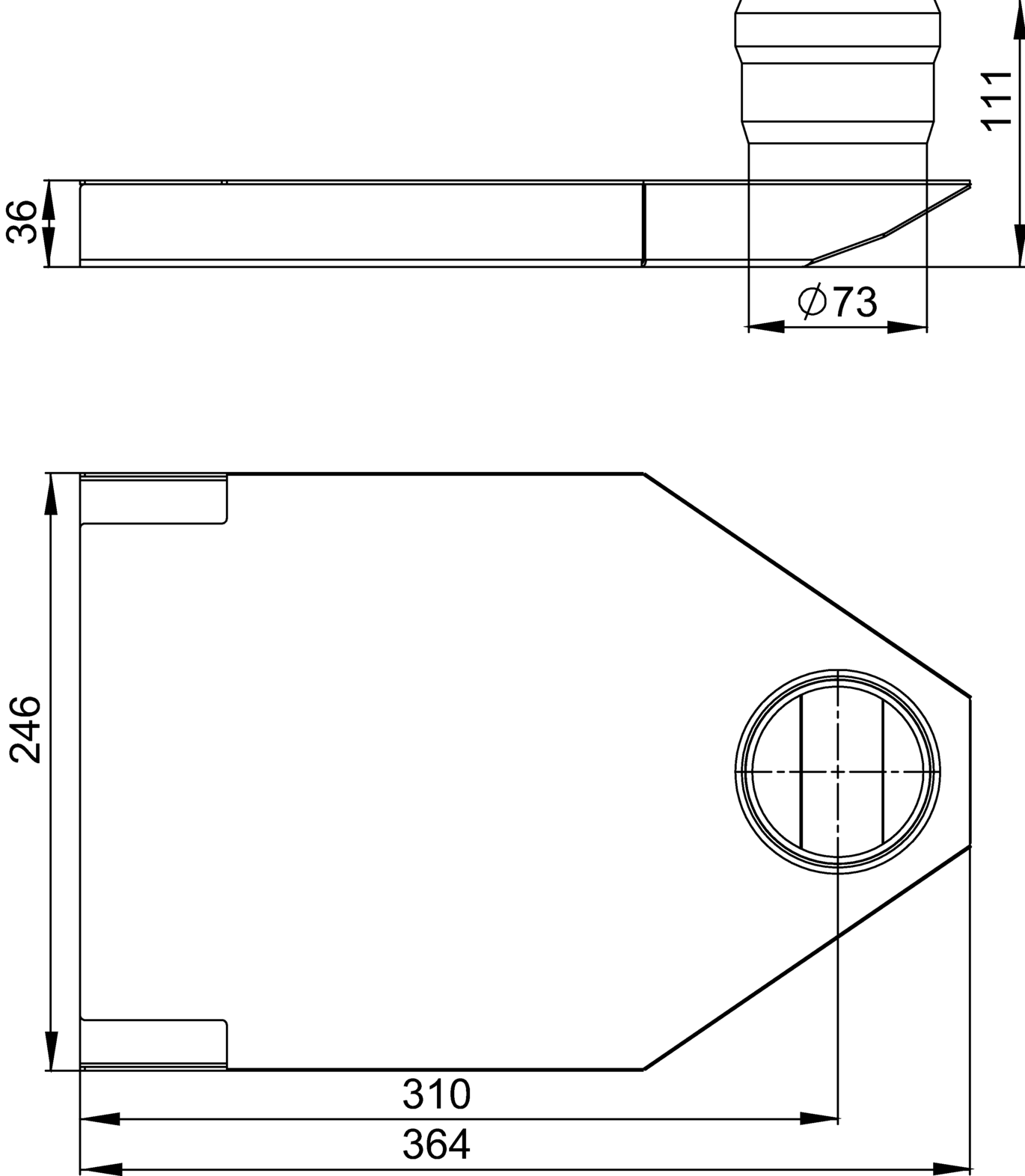

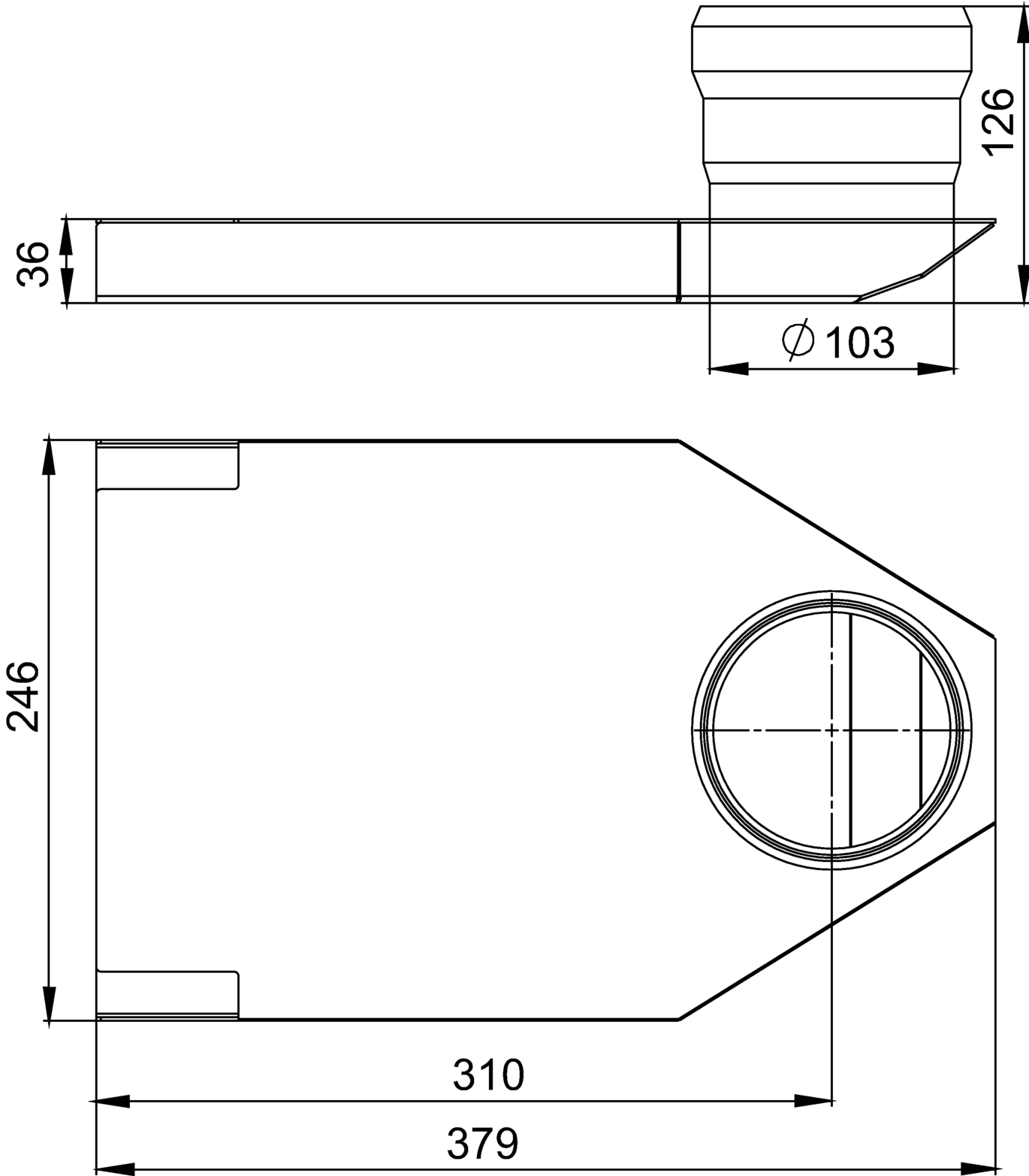

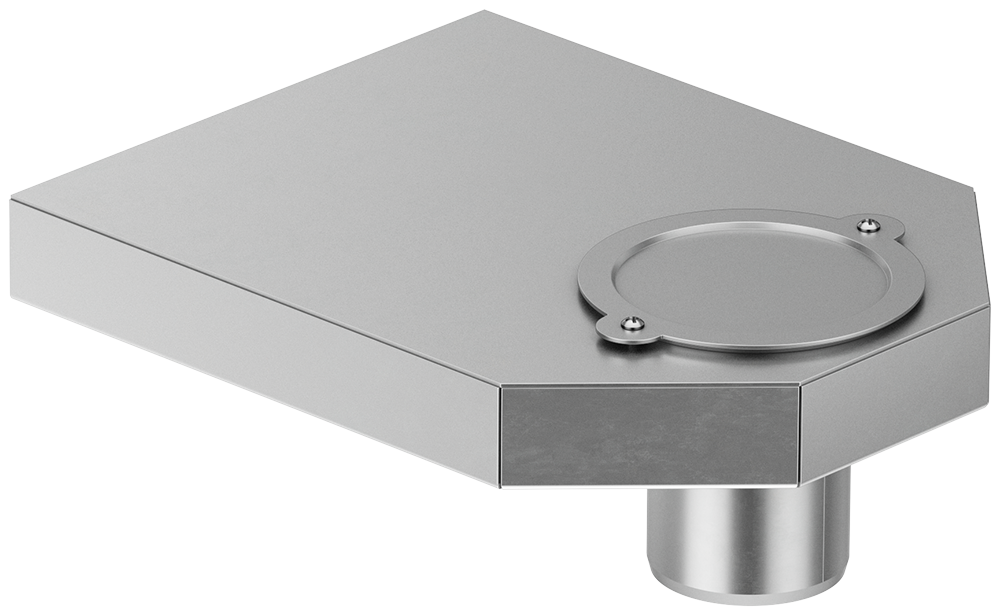

Lefolyócső csatlakozó
Optimalizált áramlási viselkedés
Névleges méret

Magasság

(mm)

Cikkszám
DN 70361156.40.04.
DN 100361156.40.06.

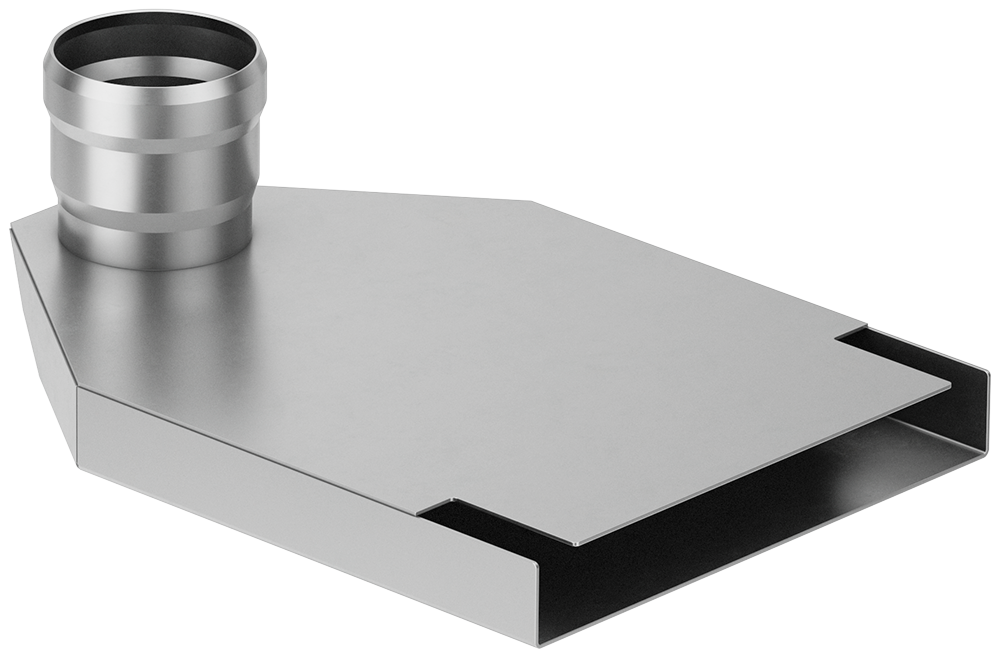

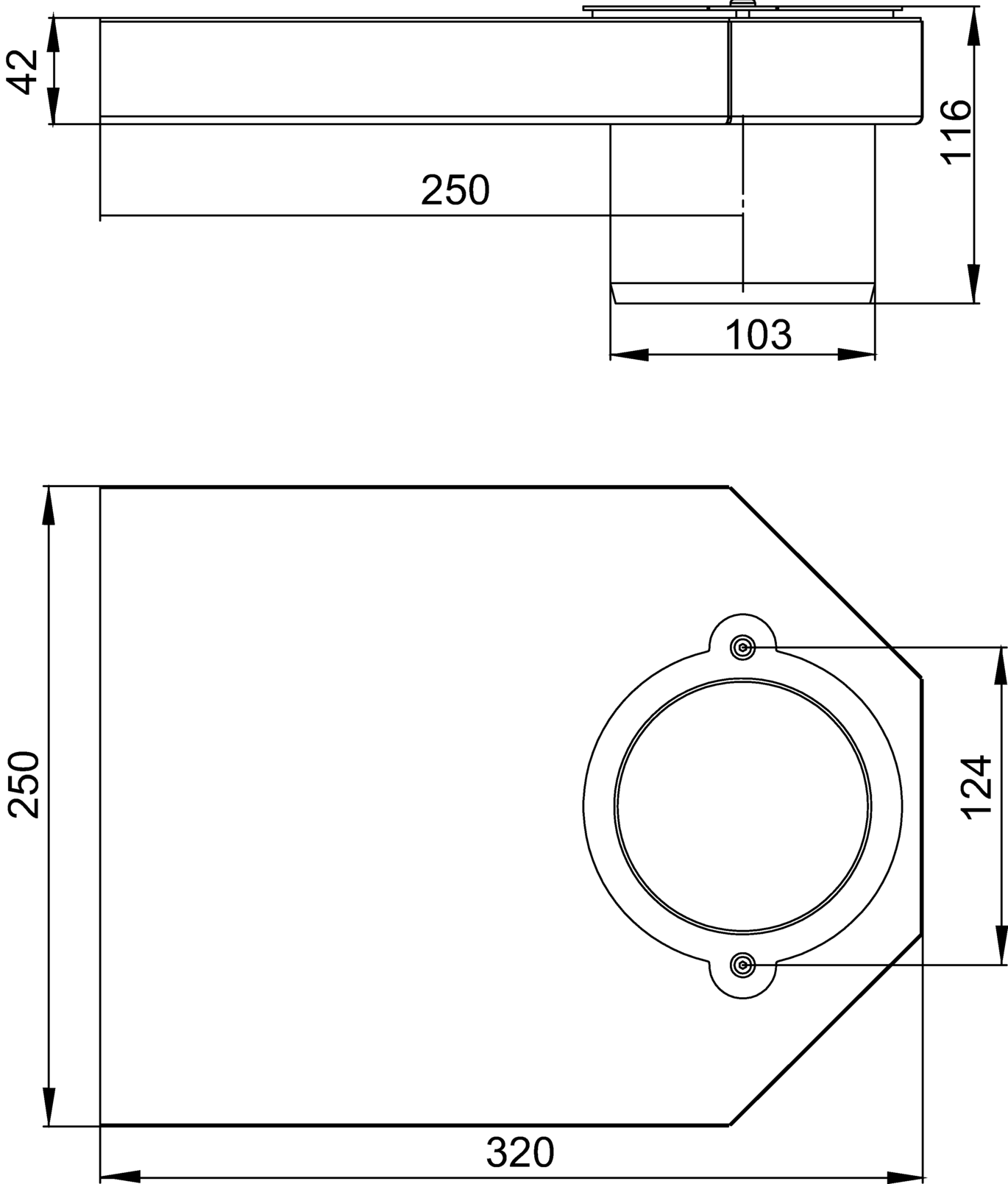

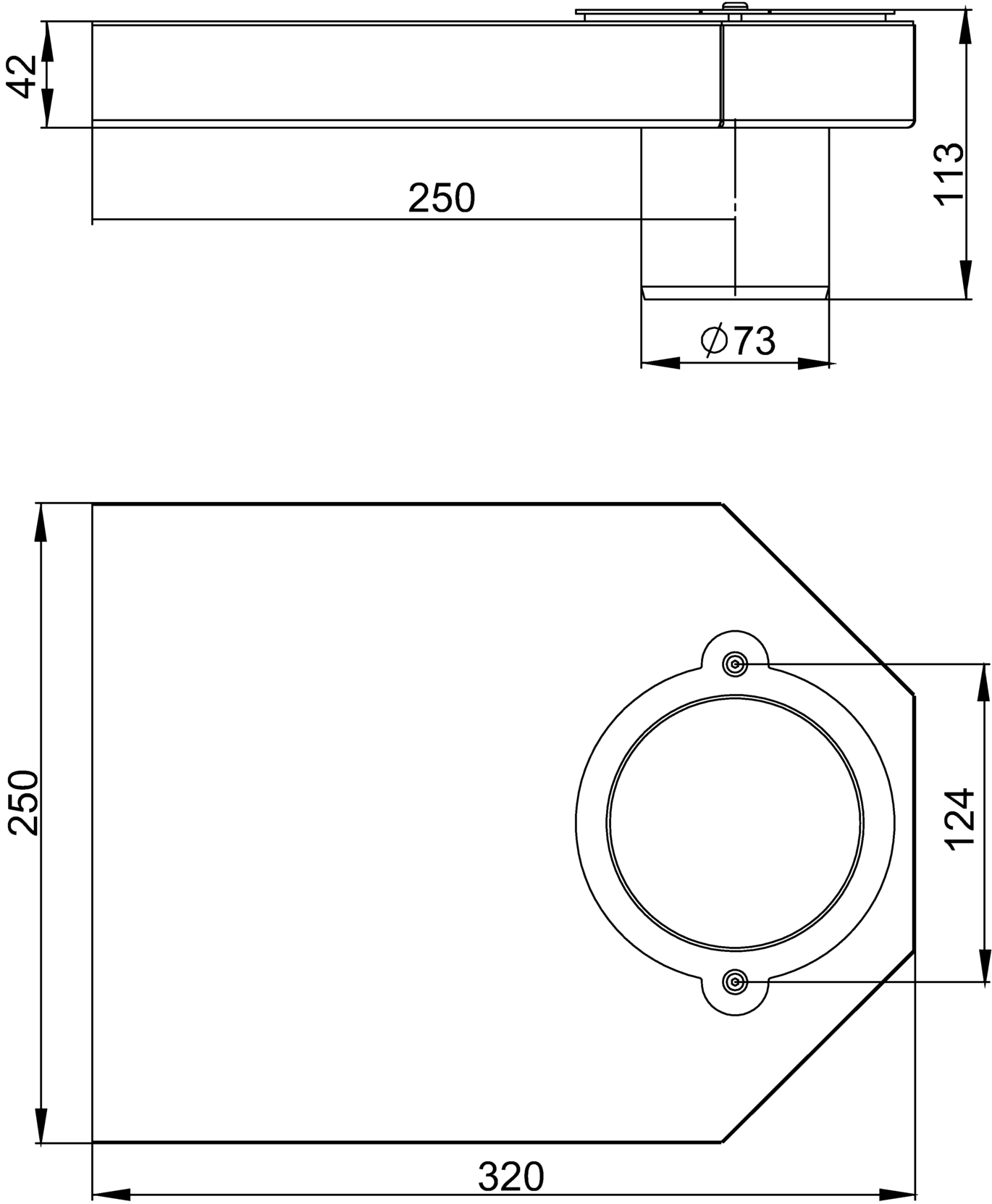

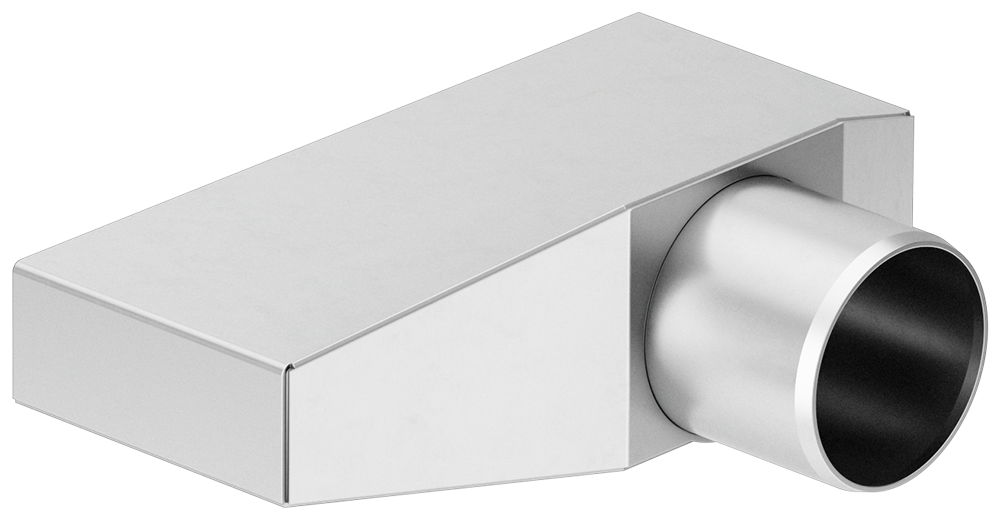

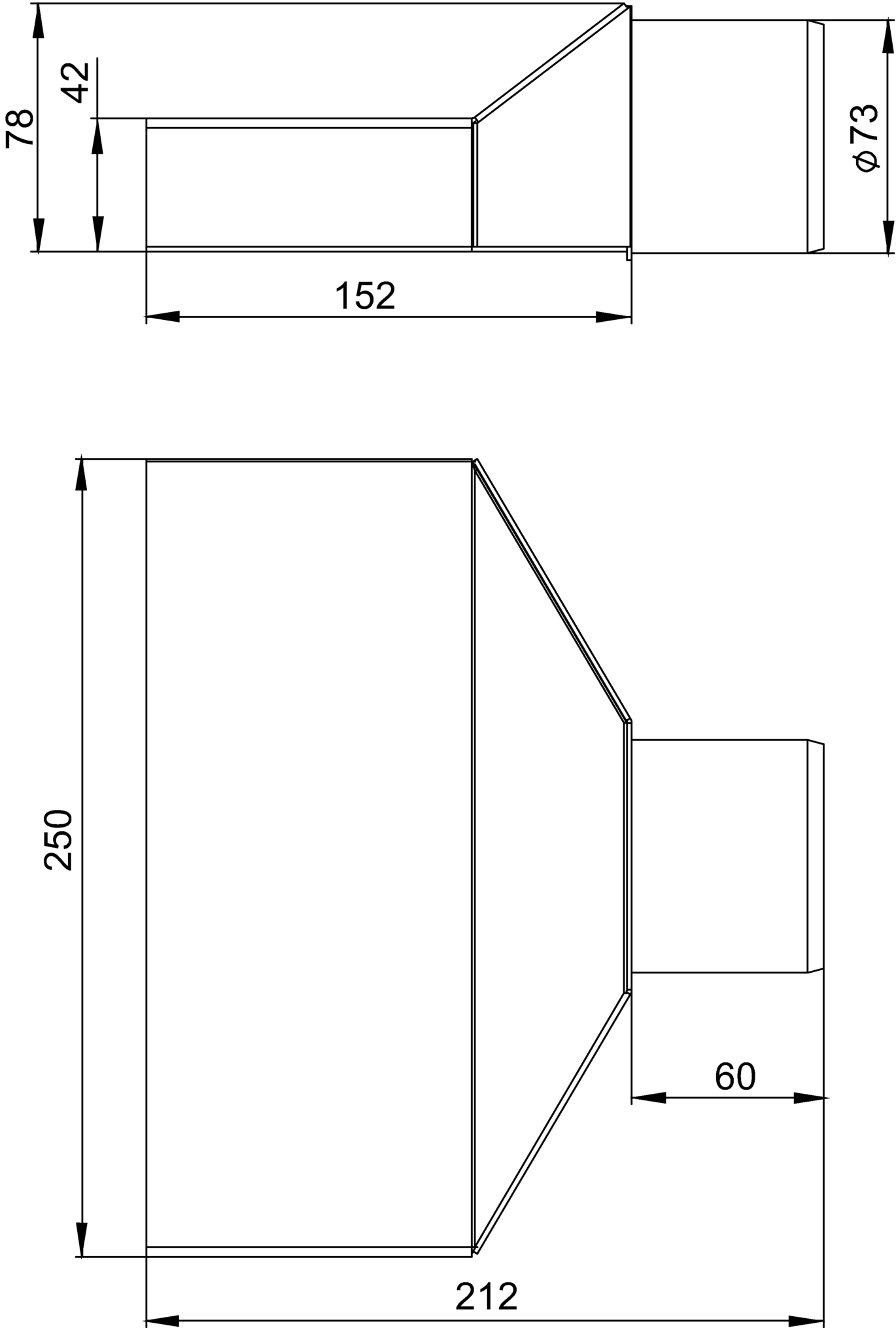

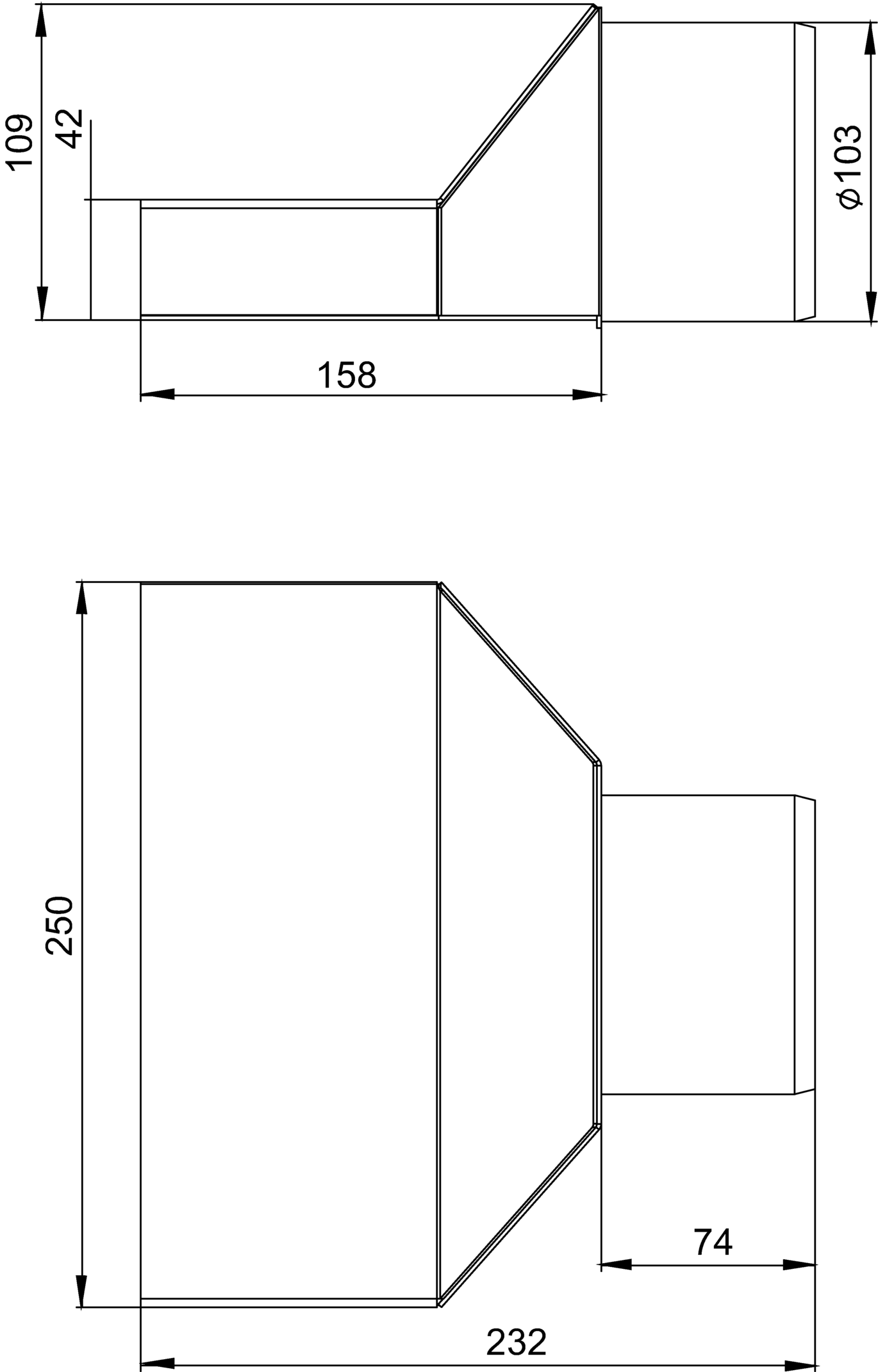

Kifolyó idom
Névleges méret

Magasság

(mm)

Cikkszám
DN 70421156.40.05.
DN 100421156.40.07.

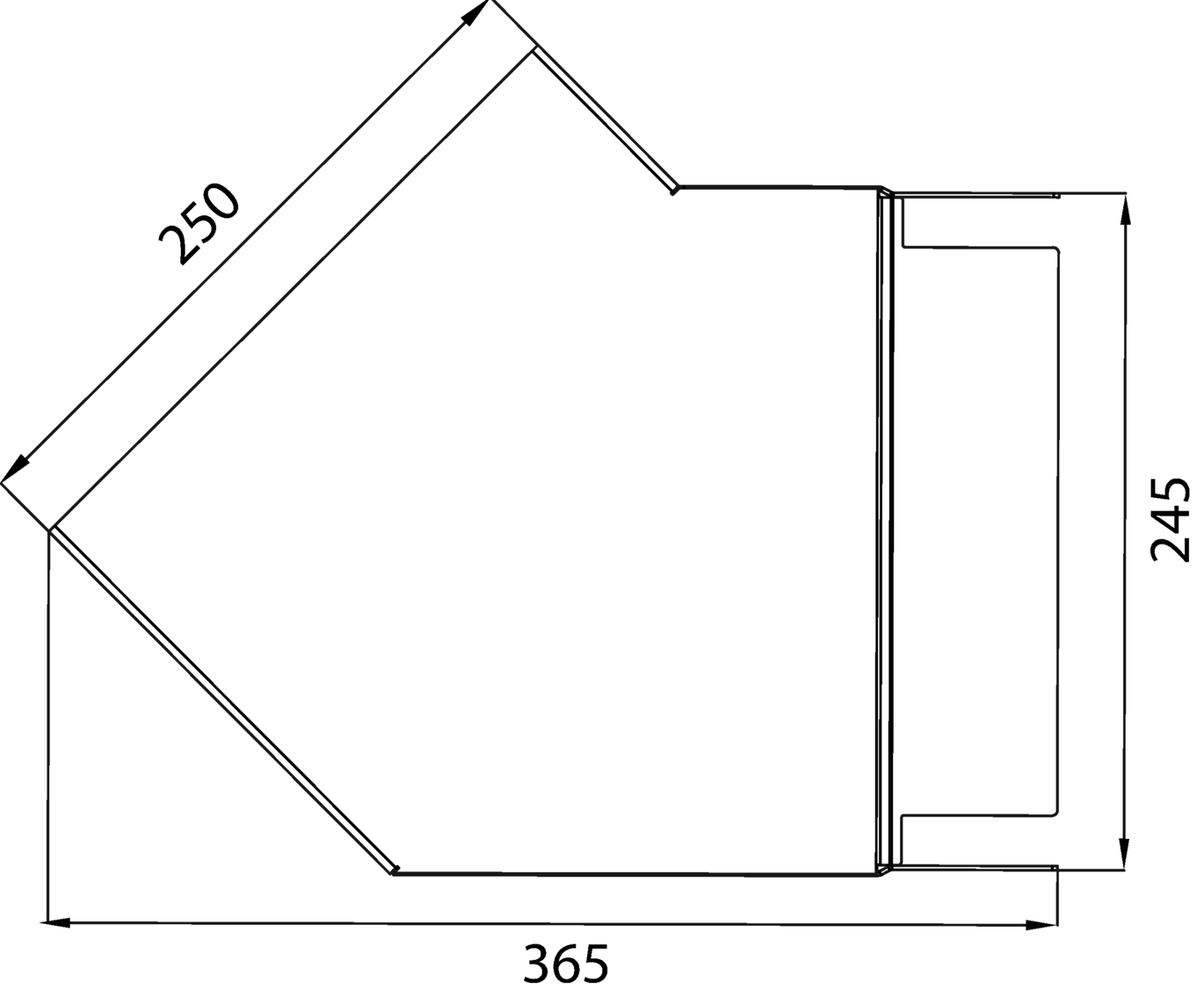

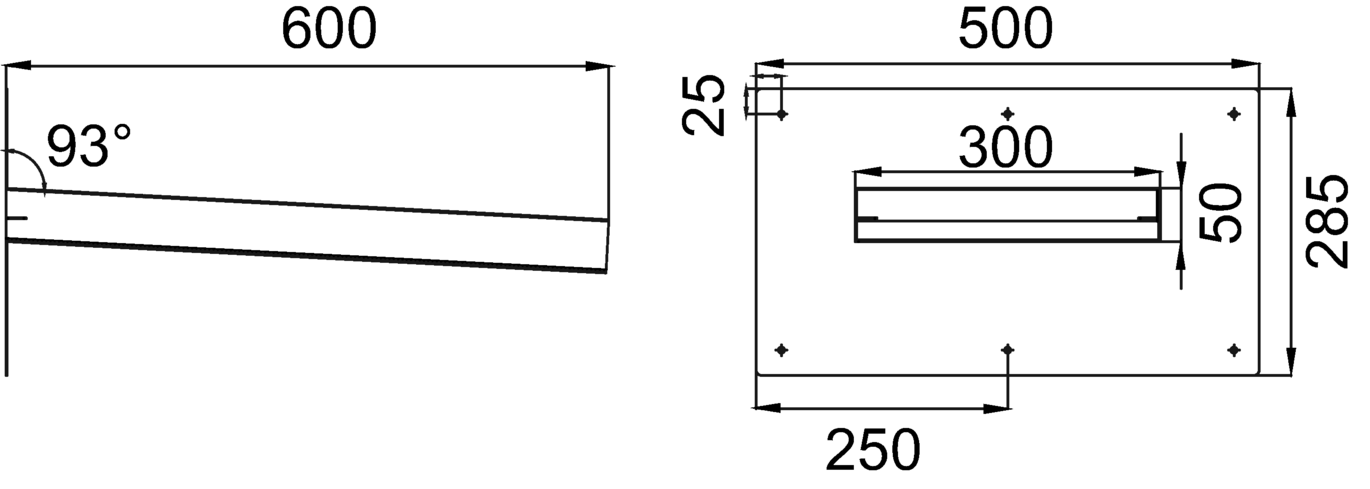

Attika csatlakozó idom
Névleges méret

Magasság

(mm)

Cikkszám
DN 70421156.40.08.
DN 100421156.40.09.
