ACO Pipe tartozékok, kiegészítők

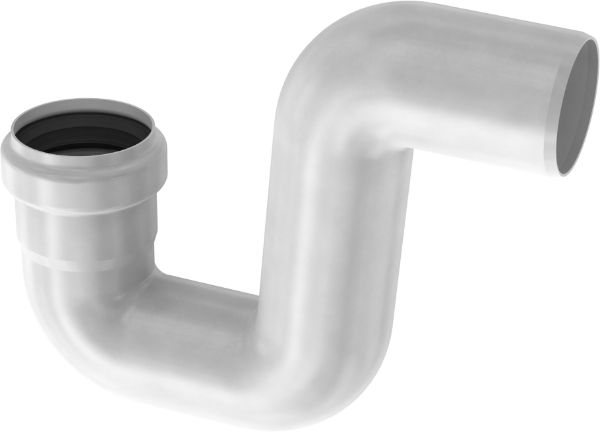

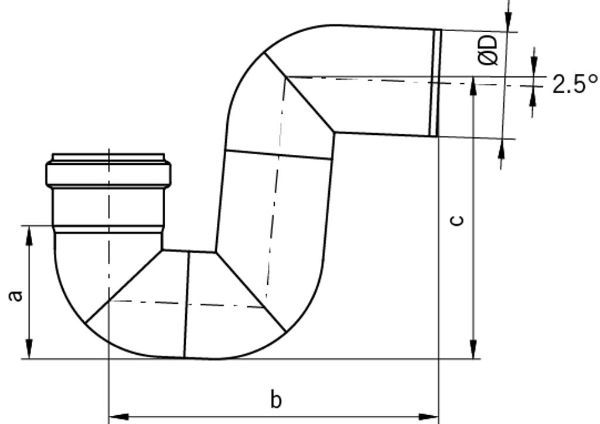

87 5 P Trap 0604

Tömítés anyaga	Átmérő ØD (mm)	Méretek a (mm)	Méretek b (mm)	Méretek c (mm)	Súly (kg)	Cikkszám 1.4301	Cikkszám 1.4404
EPDM	50	68	187	149	0.5	98822	98872
	75	94	232	193	0.7	98824	98874
	110	132	300	254	1.3	98826	98876
	160	190	403	347	3.3	98828	98878
Viton	50	68	187	149	0.5	98823	98873
	75	94	232	193	0.7	98825	98875
	110	132	300	254	1.3	98827	98877
	160	190	403	347	3.3	98829	98879

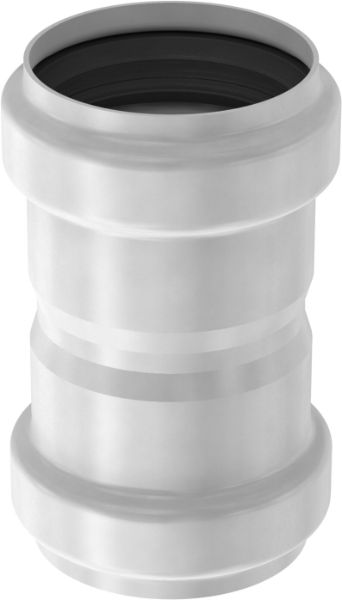

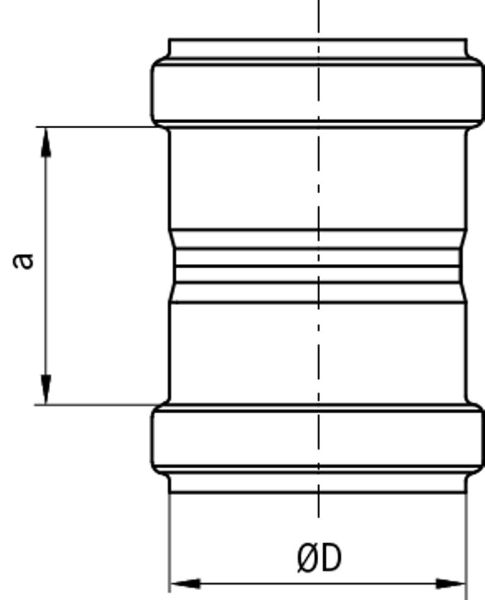

Straight Coupling

Tömítés anyaga	Átmérő ØD (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4301	Cikkszám 1.4404
EPDM	40	51	0.1	417392	417394
	50	54	0.1	98920	98970
	75	75	0.2	98922	98972
	110	84	0.4	98924	98974
	125	140	0.4	419813	419815
	160	110	0.8	98926	98976
	200	136	1.8	419431	419433
	250	181	3.1	-	417159
	315	179	5.2	-	417225
Viton	50	54	0.1	98921	98971
	75	75	0.2	98923	98973
	110	84	0.4	98925	98975
	125	140	0.4	419814	419816
	160	110	0.8	98927	98977
	200	136	1.8	419432	419434
	250	181	3.1	-	417161

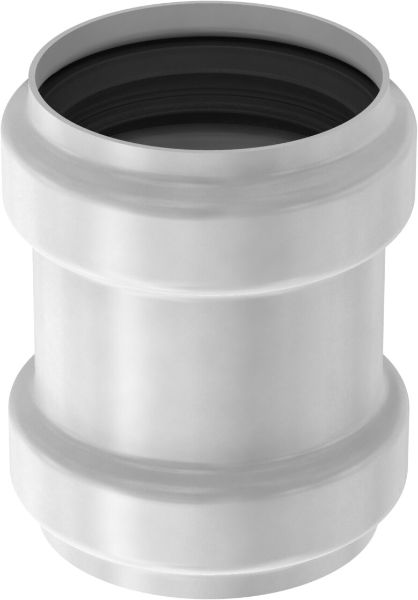

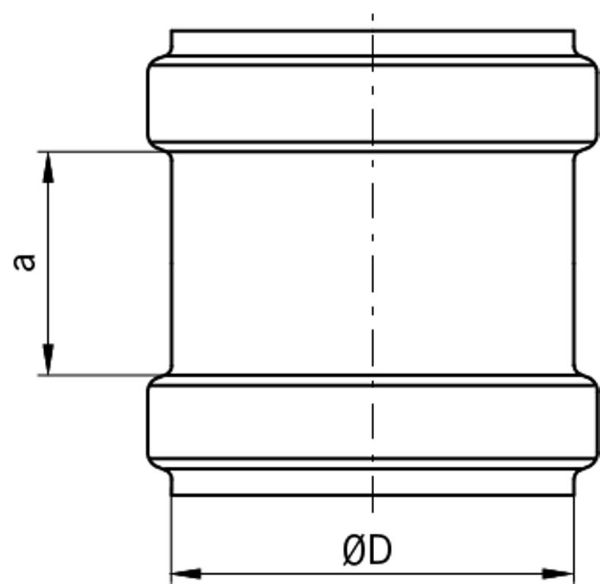

Repair Coupling

Tömítés anyaga	Átmérő ØD (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4301	Cikkszám 1.4404
EPDM	50	44	0.1	98830	98880
	75	46	0.2	98832	98882
	110	52	0.3	98834	98884
	125	70	0.3	419772	419774
	160	76	0.7	98630	98886
	200	100	1.5	419435	419737
	250	182	2.4	-	419739
	315	179	4.9	-	417220
Viton	50	44	0.1	98831	98881
	75	46	0.2	98833	98883
	110	52	0.3	98835	98885
	125	70	0.3	419773	419775
	160	76	0.7	98637	98887
	200	100	1.5	419436	419738
	250	182	2.4	-	419741

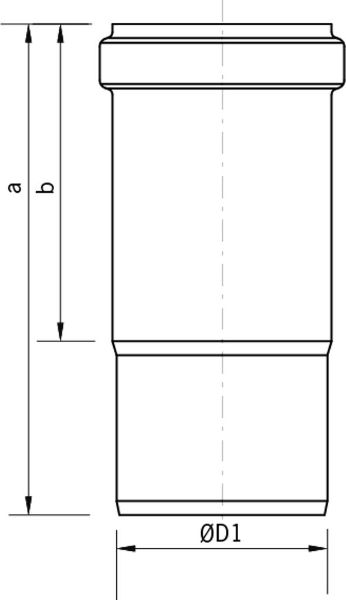

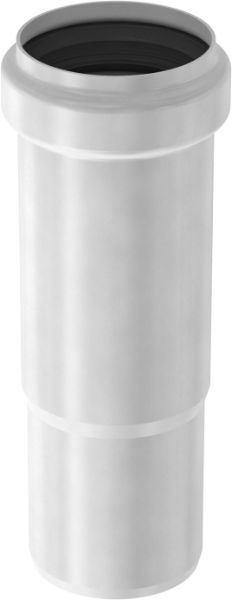

Expansion Socket

Tömítés anyaga	Átmérő ØD (mm)	Méretek a (mm)	Méretek b (mm)	Súly (kg)	Cikkszám 1.4301	Cikkszám 1.4404
EPDM	40	150	90	0.2	417382	417384
	50	159	102	0.2	98664	98666
	75	175	113	0.3	98668	98670
	110	200	121	0.5	98672	98674
	125	250	165	0.6	419776	419778
	160	292	170	1.4	98676	98678
	250	400	190	3.8	-	417143
	315	450	200	7.2	-	417221
Viton	50	159	102	0.2	98665	98667
	75	175	113	0.3	98669	98671
	110	200	121	0.5	98673	98675
	125	250	165	0.6	419777	419779
	160	292	170	1.4	98677	98679
	250	400	190	3.8	-	417145

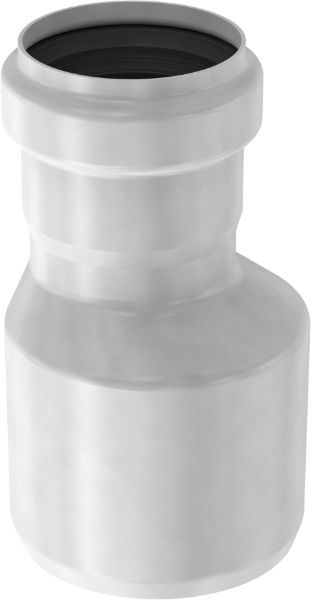

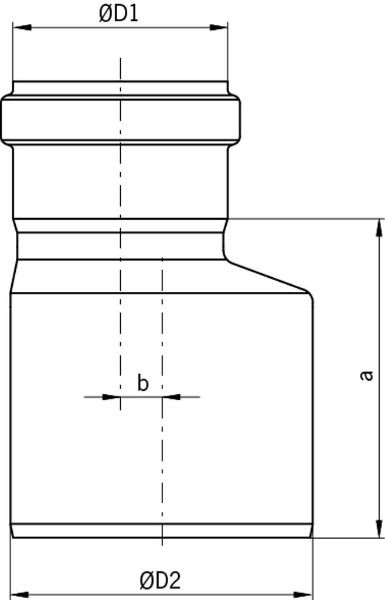

Eccentric Coupling

Tömítés anyaga	Átmérő ØD1 (mm)	Átmérő ØD2 (mm)	Méretek a (mm)	Méretek b (mm)	Súly (kg)	Cikkszám 1.4404
EPDM	40	50	85	5	0.3	417418
	50	75	75	7	0.3	98892
	50	110	110	25	0.4	98978
	75	110	110	15	0.5	98894
	110	160	160	22	1.1	98896
	200	250	180	15	2.4	417135
	250	315	190	15	4.4	417218
Viton	50	75	75	7	0.3	98893
	50	110	110	25	0.4	98979
	75	110	110	15	0.5	98895
	110	160	160	22	1.1	98897
	200	250	180	15	2.4	417136

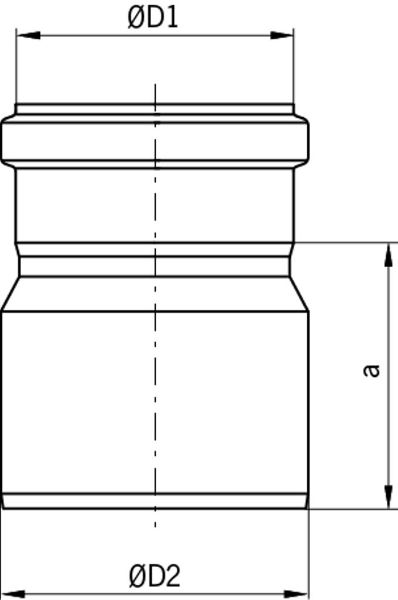

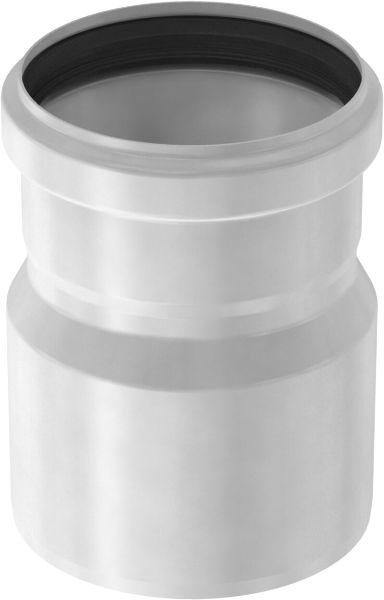

419780 AP Concentric Increaser Coupling DN110 125

Tömítés anyaga	Átmérő ØD1 (mm)	Átmérő ØD2 (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4404
EPDM	40	75	85	0.3	417417
	50	75	88	0.3	419826
	50	110	113	1.4	417018
	75	125	105	0.6	419828
	110	125	107	0.6	419780
	110	160	126	0.9	419830
	125	160	160	1.2	419830
	160	200	200	1.8	419811
	200	250	180	2.4	417133
	315	250	190	4.4	417217
110	110	125	125	0.6	419781
	125	160	160	1.2	419812
	160	200	200	1.8	419442
	200	250	250	2.4	417134

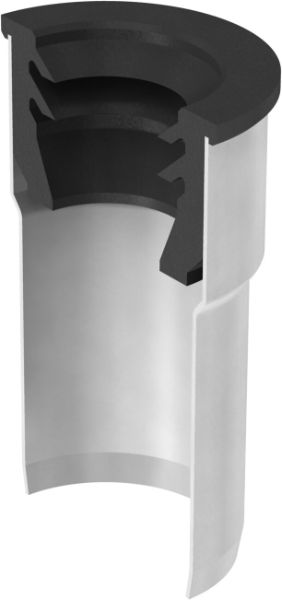

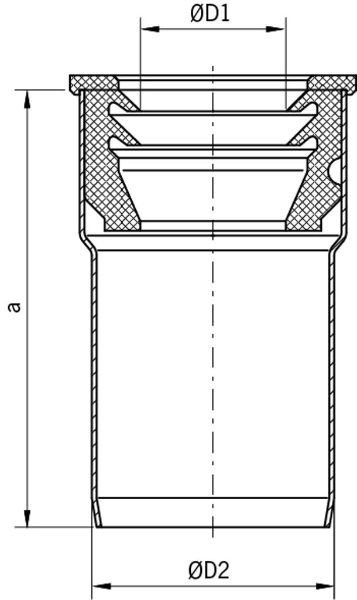

AP Increaser Connector IC

Tömítés anyaga	Átmérő ØD1 (mm)	Átmérő ØD2 (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4404
NBR	32	50	90	0.2	419373
NBR	40	50	90	0.2	419374

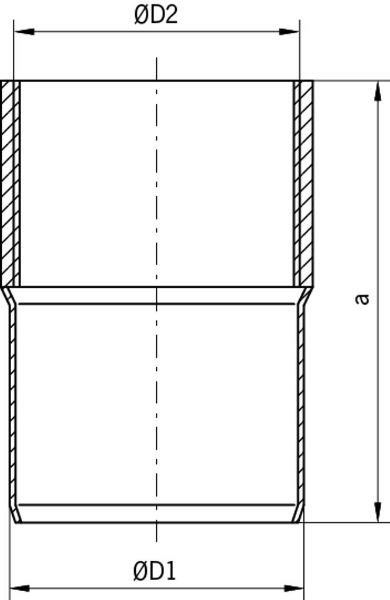

Pipe

Átmérő ØD1 (mm)	Átmérő ØD2 (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4404
50	G 1¼"	72	0.2	98956
50	G 1¼"	75	0.3	98957
50	G 2"	80	0.3	98958

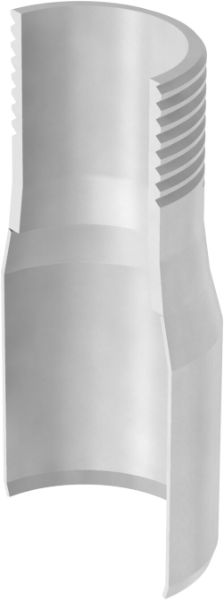

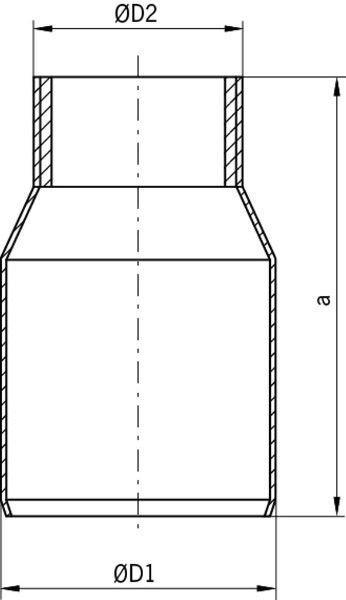

Connector W Outer Srew IC 0604

Átmérő ØD1 (mm)	Átmérő ØD2 (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4404
50	G 1¼"	100	0.2	419330
50	G 1¼"	100	0.3	419331
50	G 2"	100	0.3	419332

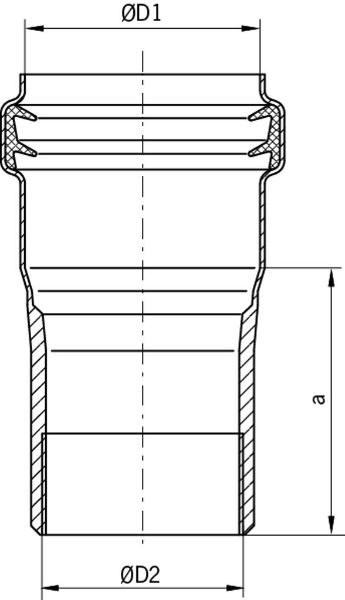

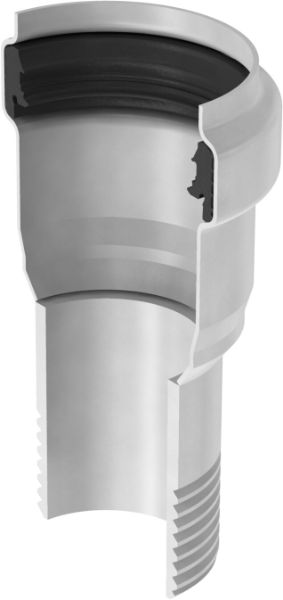

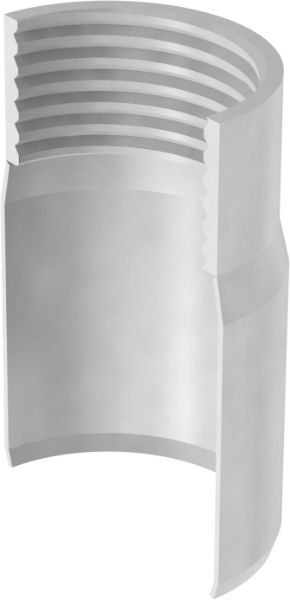

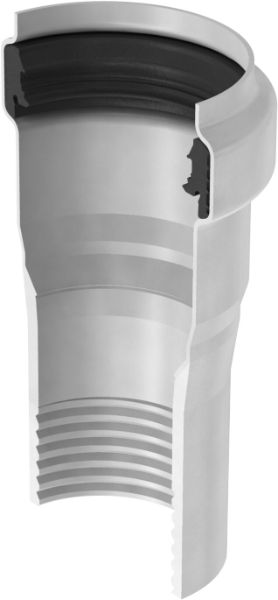

Conn W Inner IC 0604

Tömítés anyaga	Átmérő ØD1 (mm)	Átmérő ØD2 (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4404
EPDM	50	G 1¼"	58	0,2	419333
	50	G 1¼"	58	0,3	419335
	50	G 2"	58	0,3	419337
Viton	50	G 1¼"	58	0,2	419334
	50	G 1¼"	58	0,3	419336
	50	G 2"	58	0,3	419338

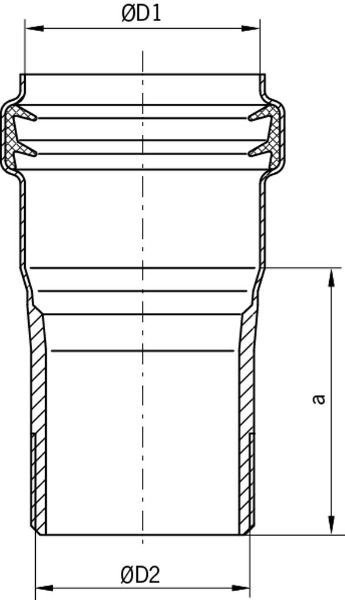

AP 28 - 916

Tömítés anyaga	Átmérő ØD1 (mm)	Átmérő ØD2 (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4404
EPDM	50	G 1¼"	58	0.2	419250
	50	G 1¼"	58	0.3	419252
	50	G 2"	58	0.3	419254
Viton	50	G 1¼"	58	0.2	419251
	50	G 1¼"	58	0.3	419253
	50	G 2"	58	0.3	419255

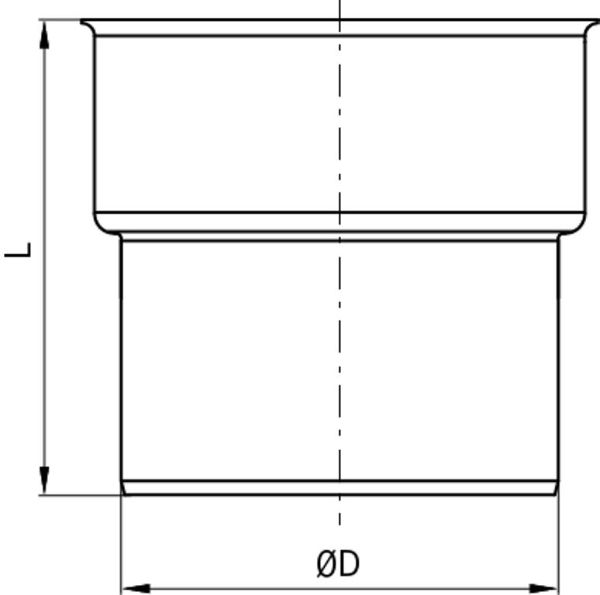

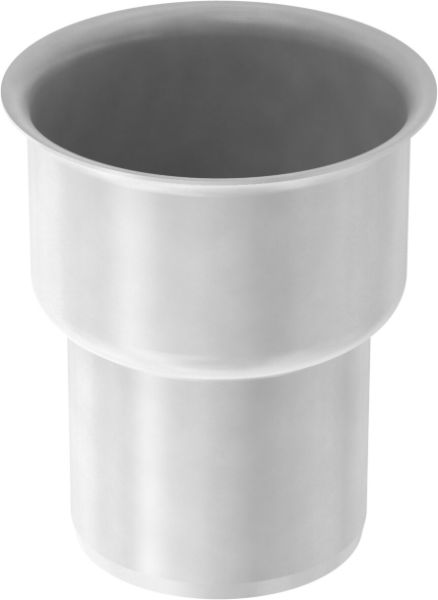

Cast Iron Connector

Átmérő ØD1 (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4404
75	121	0.4	98904
110	137	0.6	98906

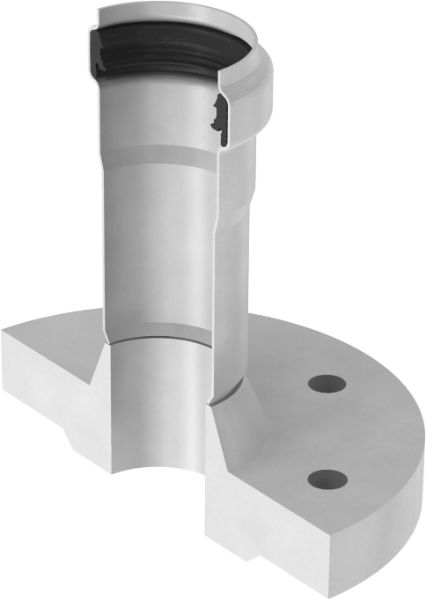

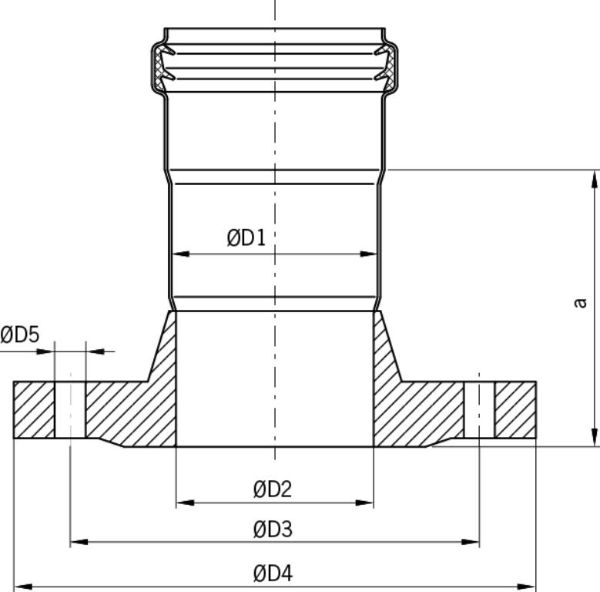

AP 30 - 920

Tömítés anyaga	Átmérő ØD1 (mm)	Átmérő ØD2 (mm)	Átmérő ØD3 (mm)	Átmérő ØD4 (mm)	n x ØD5 (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4404
EPDM	50	DN 40	110	150	4 x 18	100	2.3	419256
	50	DN 50	125	165	4 x 18	100	2.7	419258
	75	DN 65	145	185	4 x 18	100	3.4	419260
	110	DN 100	180	220	8 x 18	100	4.9	419262
	200	DN 200	295	340	12 x 22	102	12.0	419514
Viton	50	DN 40	110	150	4 x 18	100	2.3	419257
	50	DN 50	125	165	4 x 18	100	2.7	419259
	75	DN 65	145	185	4 x 18	100	3.4	419261
	110	DN 100	180	220	8 x 18	100	4.9	419263
	200	DN 200	295	340	12 x 22	102	12.0	419515

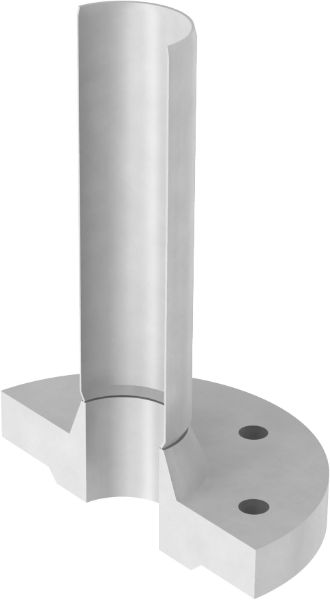

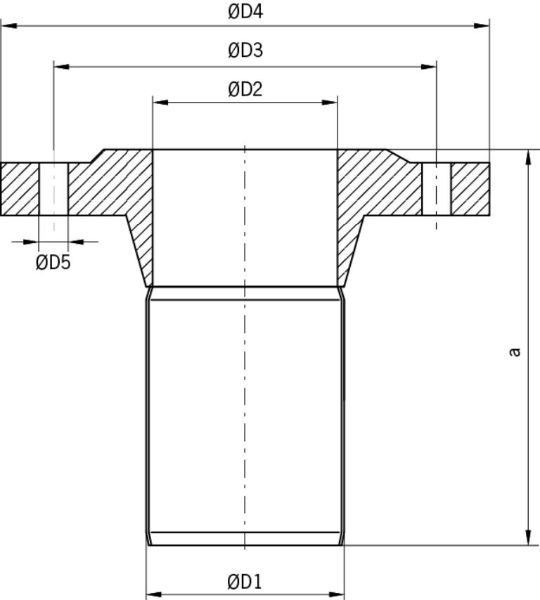

AP 31 - 924

Átmérő ØD1 (mm)	Átmérő ØD2 (mm)	Átmérő ØD3 (mm)	Átmérő ØD4 (mm)	n x ØD5 (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4404
50	DN 40	110	150	4 x 18	192	2.3	419264
50	DN 50	125	165	4 x 18	192	2.7	419265
75	DN 65	145	185	4 x 18	245	3.4	419266
110	DN 100	180	220	8 x 18	259	4.9	419267
160	DN 150	240	285	8 x 18	200	8.5	419540
200	DN 200	295	240	12 x 22	240	12.3	419541

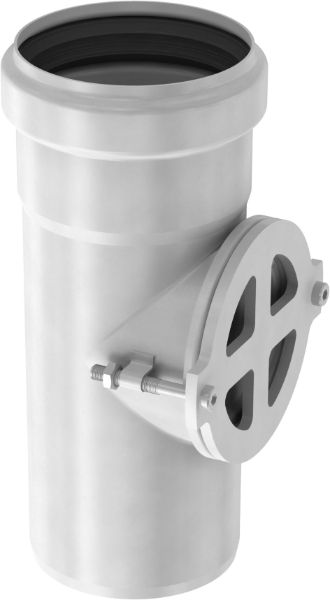

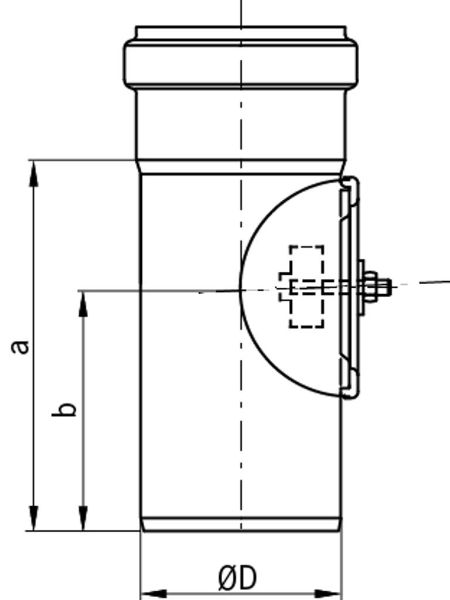

Access Unit 0604

Tömítés anyaga	Átmérő ØD (mm)	Méretek a (mm)	Méretek b (mm)	Súly (kg)	Cikkszám 1.4301	Cikkszám 1.4404
EPDM	75	139	90	0.5	98913	98963
	110	183	117	0.7	98915	98965
	125	210	135	0.9	419783	419785
	160	288	184	2.3	98917	98967
	200	293	186	3.7	419676	419678
	250	290	184	3.8	-	417128
	315	340	228	8.9	-	417214
Viton	75	139	90	0.5	98913	98964
	110	183	117	0.7	98915	98966
	125	210	135	0.9	419784	419786
	160	288	184	2.3	98918	98968
	200	293	186	3.7	419677	419679
	250	290	184	3.8	-	417130

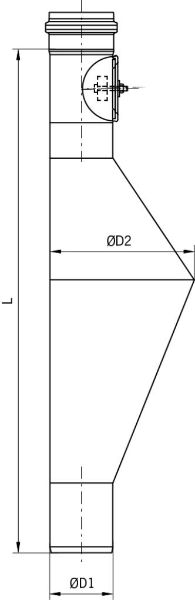

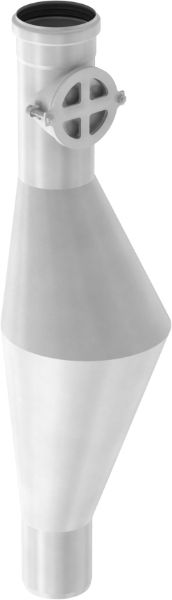

Rat

Tömítés anyaga	Átmérő ØD1 (mm)	Átmérő ØD2 (mm)	Méretek L (mm)	Súly (kg)	Cikkszám 1.4301	Cikkszám 1.4404
EPDM	110	250	864	3.8	419268	419270
Viton	110	250	864	3.8	419269	419271

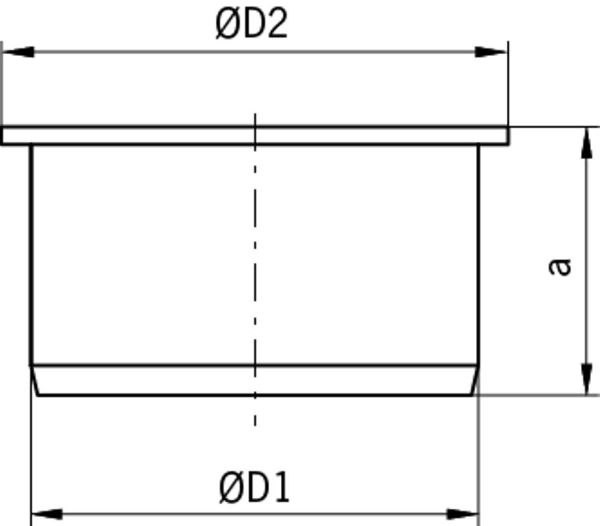

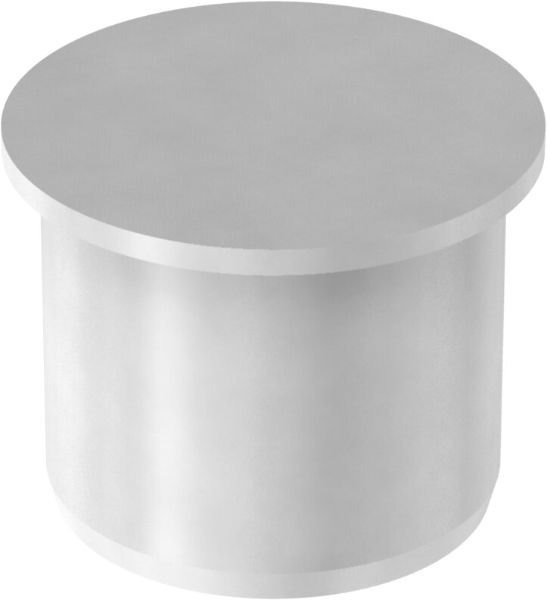

Socket Plug

Átmérő ØD1 (mm)	Átmérő ØD2 (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4404
40	35	50	0.1	417405
50	58	45	0.1	98888
75	85	45	0.3	98889
110	120	45	0.5	98890
125	135	50	0.6	419782
160	170	50	0.5	98891
200	210	50	0.7	98894
250	260	83	1.0	417131
315	325	73	2.2	417215

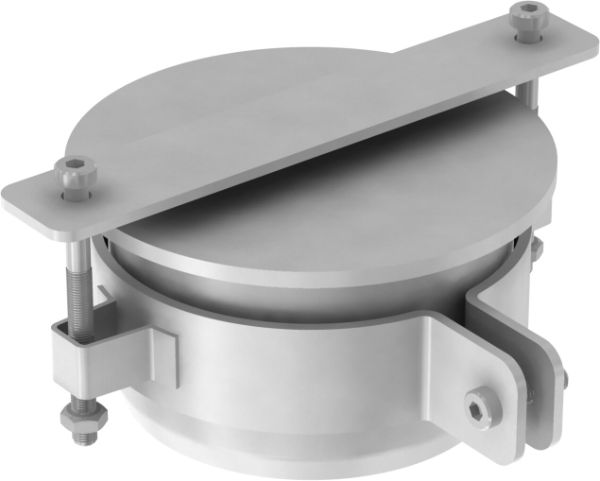

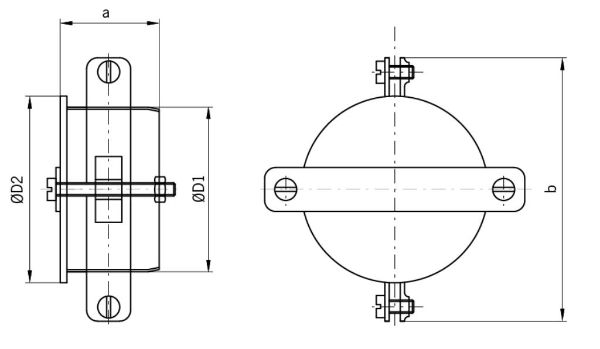

AP 24 - 858

Átmérő ØD (mm)	Méretek a (mm)	Méretek b (mm)	Méretek c (mm)	Súly (kg)	Cikkszám 1.4404
40					417402
50	58	45	88	0.4	419138
75	85	45	120	0.6	419139
110	120	45	167	0.8	419140
160	170	50	214	1.1	419141
250	260	83	302	1.3	417132
315	325	130	371	3.7	417226

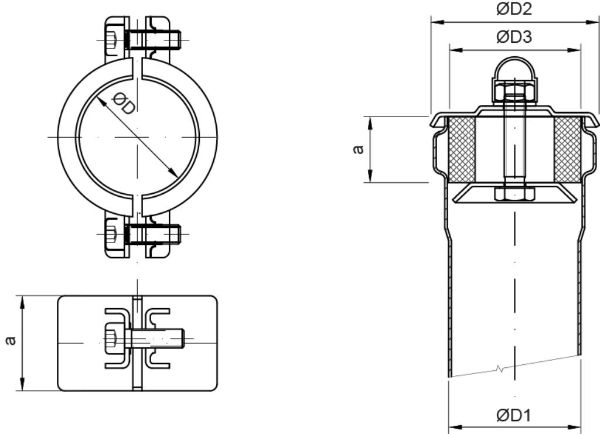

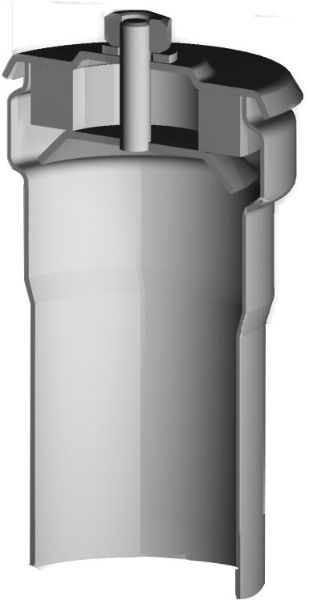

ACO Marine Pipe

Átmérő ØD1 (mm)	Átmérő ØD2 (mm)	Átmérő ØD3 (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4301	Cikkszám 1.4404
50	64	50	25	0.08	419942	419948
75	92	75	25	0.5	419943	419949
110	126	105	15	0.5	419944	419950
125	160	124	12	0.9	419945	419951
160	186	166	20	1.2	419946	419952

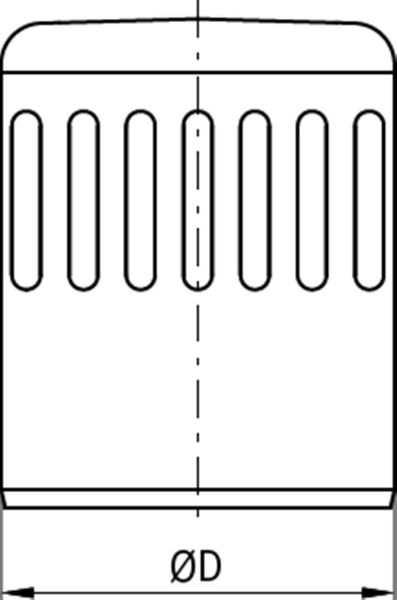

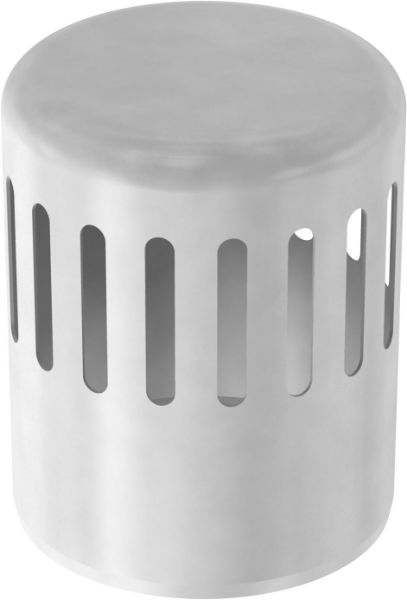

Vent Cowl IC

Átmérő øD (mm)	Súly (kg)	Cikkszám 1.4404
110	0.4	98962

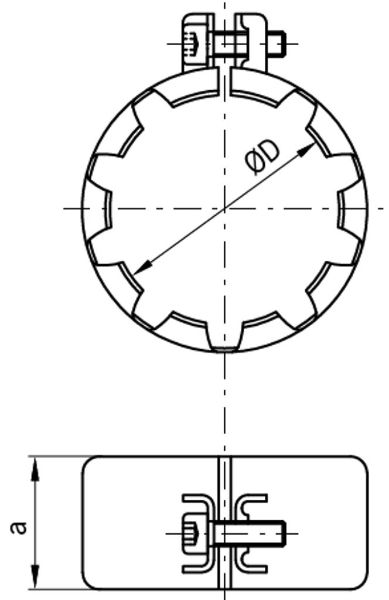

AP 38 - 642 Spec

Átmérő ØD (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4301	Cikkszám 1.4404
50	40	0.11	98822	417067
75	43	0.16	98824	417069
110	43	0.25	98826	417227

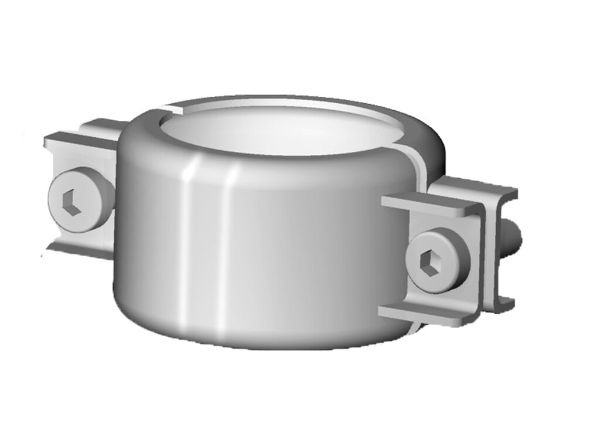

ACO Marine Pipe

Átmérő ØD (mm)	Méretek a (mm)	Súly (kg)	Cikkszám 1.4301	Cikkszám 1.4404
40	36	0.1	417396	417397
50	40	0.14	417024	417025
75	40	0.25	417026	417027
110	43	0.34	417028	417029
125	45	0.38	417016	417017
160	45	0.48	417030	417031
200	45	0.51	-	419983
250	45	0.71	-	417137
315	48	0.9	417219	-

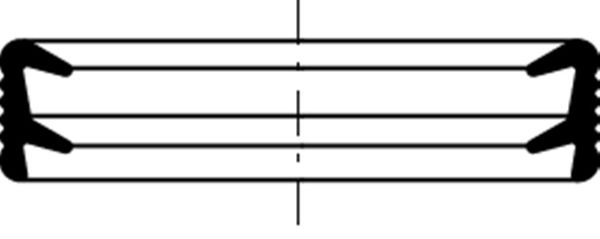

Sundries 0604

98404 AP Pipe Seal REZ 2c67c7e61c

98404 AP Pipe Seal Viton REZ 26544be587

Átmérő ØD (mm)	Súly (kg)	Cikkszám EPDM	Cikkszám NBR	Cikkszám Viton
40	0.01	417400	417401	-
50	0.01	98400	417037	98404
75	0.02	98401	417038	98405
110	0.05	98402	417039	98406
125	0.06	419453	417041	419454
160	0.08	98403	417040	98407
200	0.10	98433	417042	98437
250	0.12	417146	417148	417147
315	0.30	417222	417223	-

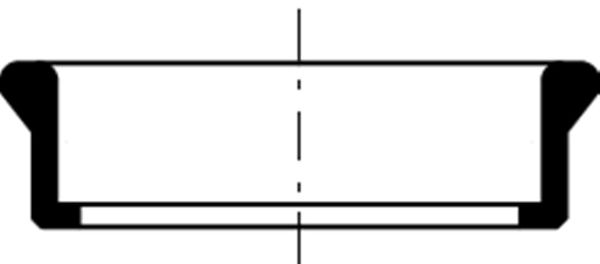

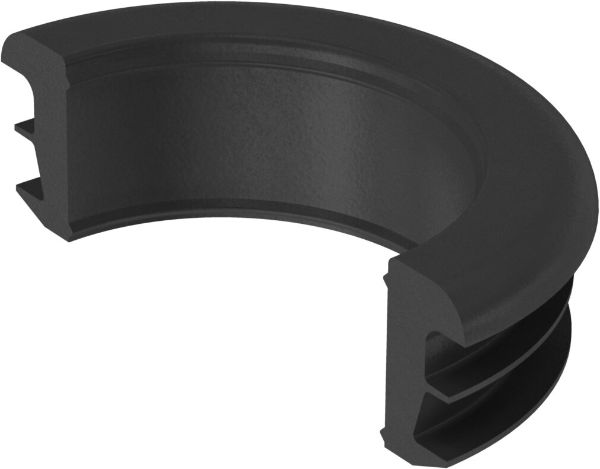

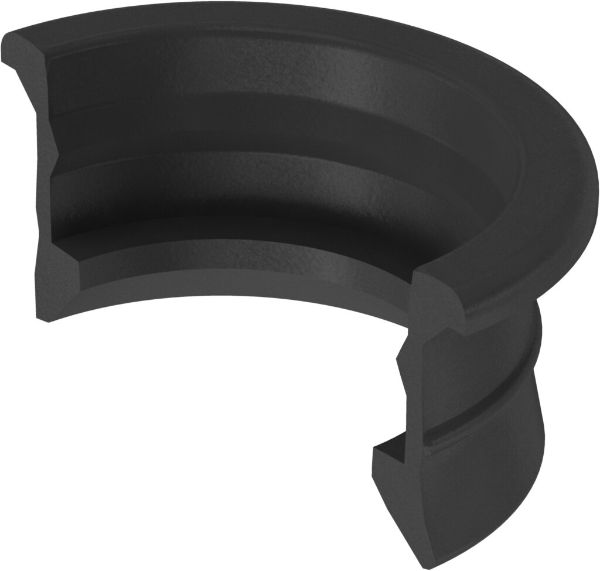

Reduction Sealing I IC

Átmérő ØD (mm)	Súly (kg)	Cikkszám EPDM
DN 70/75	0.06	400580
DN 100/110	0.10	400581
DN 150/160	0.14	400582

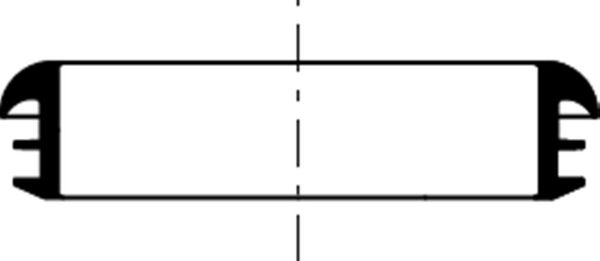

Reduction Sealing II IC

Átmérő ØD (mm)	Súly (kg)	Cikkszám EPDM
DN 70/75	0.05	400586
DN 100/110	0.08	400587
DN 150/160	0.12	400588

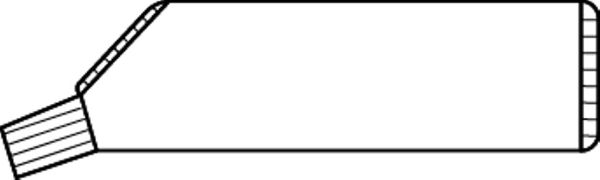

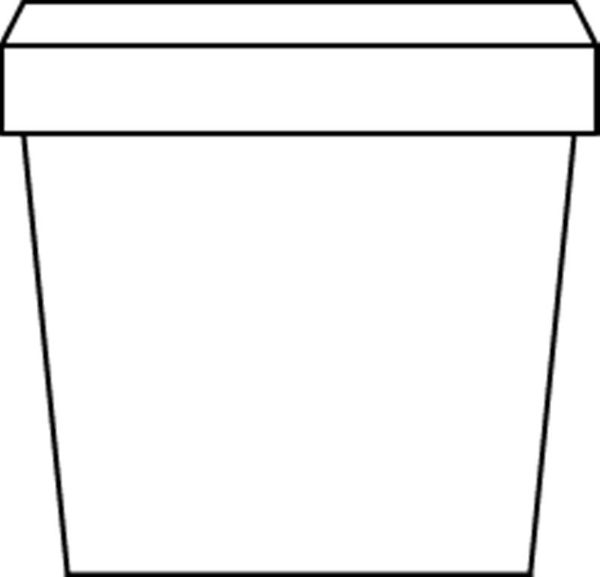

1,0 kg

Súly (kg)	Cikkszám
0.15	E80350000
1.0	E80350001

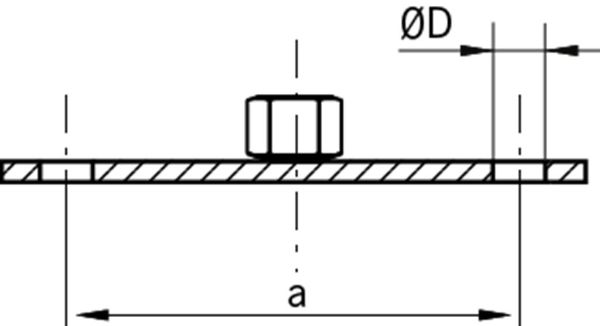

Platna IC

Átmérő ØD (mm)	Méretek a (mm)	Súly (kg)	Cikkszám Horganyzott acél	Cikkszám 1.4404
8.4	70	0.05	400525	400521

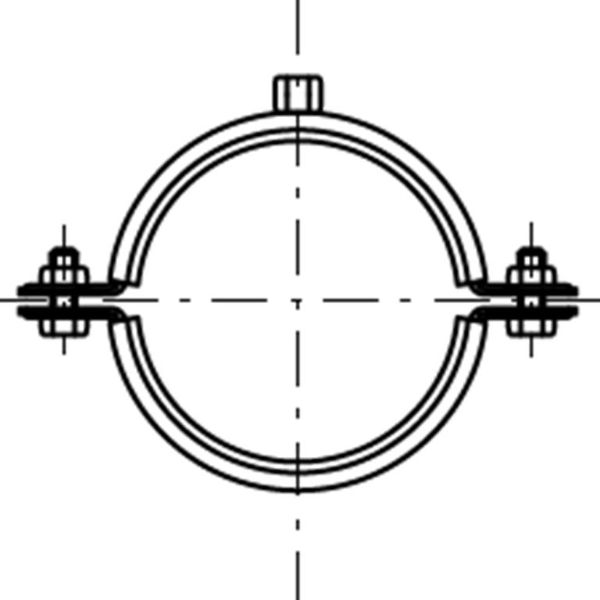

Support Bracket Infill IC

Átmérő ØD (mm)	Súly (kg)	Cikkszám Horganyzott acél	Cikkszám 1.4404
40	0.12	417434	417359
50	0.14	400533	400529
75	0.23	400534	400530
110	0.33	400535	400531
125	0.36	419854	419855
160	0.39	400536	400532
200	0.44	419451	419675
250	0.60	-	417149
315	1.0	-	417224

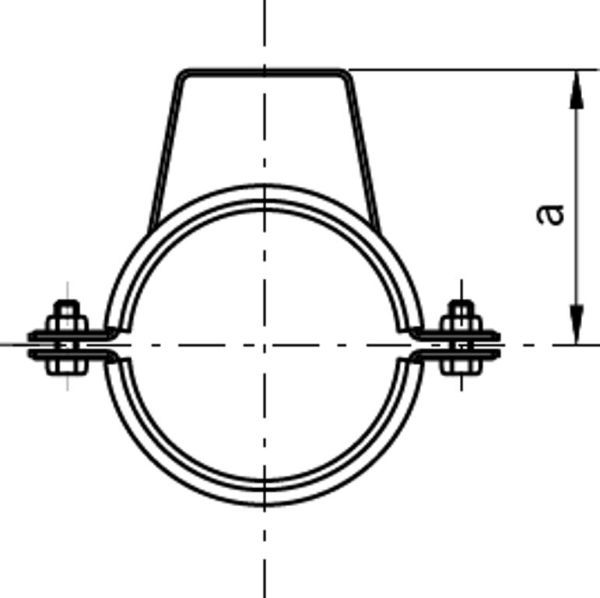

Support Bracket Stirrup

Átmérő ØD (mm)	Méretek a (mm)	Súly (kg)	Cikkszám Horganyzott acél	Cikkszám 1.4404
50	56	0.18	400541	400537
75	80	0.28	400542	400538
110	116	0.41	400543	400539
160	166	0.48	400544	400540

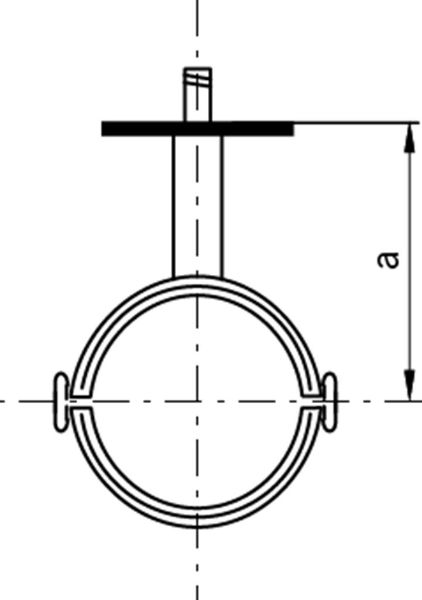

Support Bracket Key IC

Átmérő ØD (mm)	Méretek a (mm)	Súly (kg)	Cikkszám Horganyzott acél	Cikkszám 1.4404
50	120	0.16	400549	400545
75	133	0.26	400550	400546
110	150	0.38	400551	400547
160	175	0.44	400552	400548

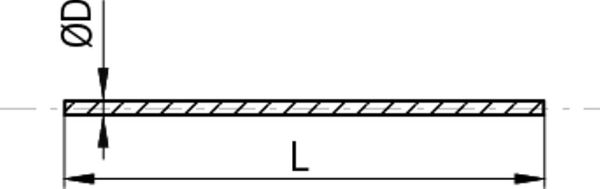

Threaded Support Pole

ØD (mm)	L (mm)	Súly (kg)	Cikkszám Horganyzott acél	Cikkszám 1.4404
M8	1000	0.39	400557	400553
M8	90	0.03	400558	400554
M8	40	0.016	400559	400555

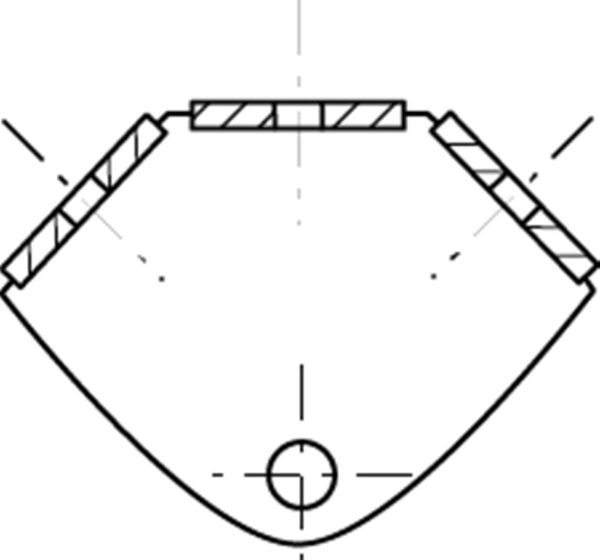

Support Horizontal II

Súly (kg)	Cikkszám Horganyzott acél	Cikkszám 1.4404
0.11	400565	400561

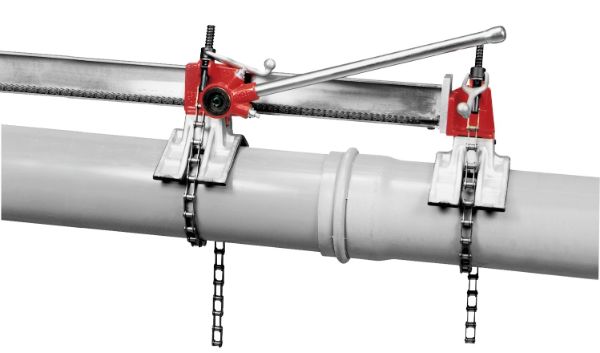

Joiner And Disjoiner-0

ØD (mm)	Súly (kg)	Cikkszám
100-400	25	417070

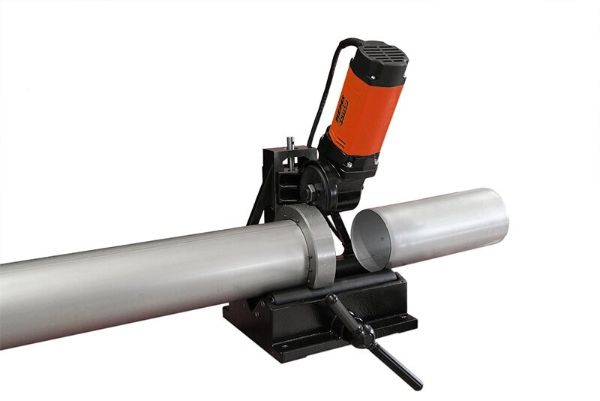

Cutter Electric

Kiszerelés	Súly (kg)	Cikkszám
Műanyag dobozban	20	400745

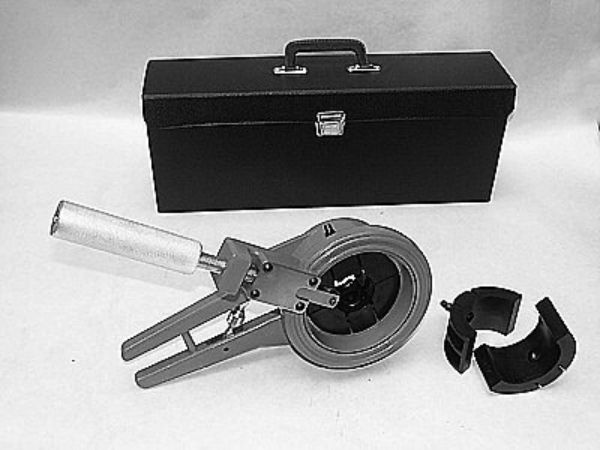

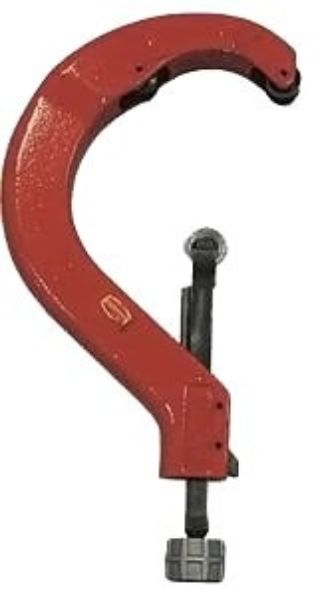

ACO Pipe 419363 Cutter Manual Set 50-110mm

Kiszerelés	Súly (kg)	Cikkszám
Műanyag dobozban	3.5	419363

ØD (mm)	Súly (kg)	Cikkszám
50-100	1.0	419364
110-160	2.0	400738
160-250	2.0	417228

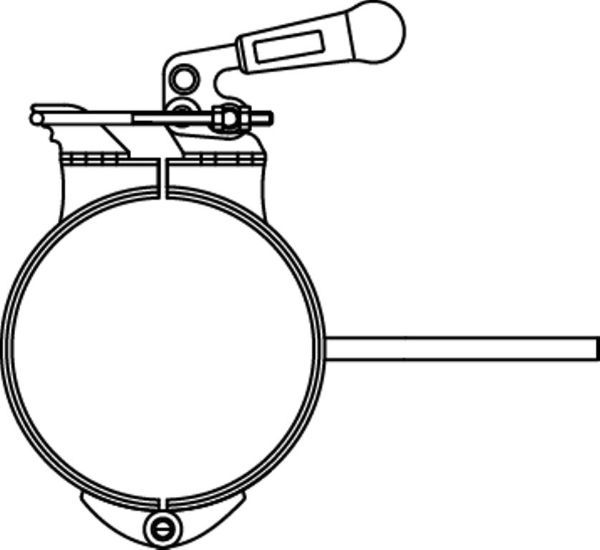

AP 253

ØD (mm)	Súly (kg)	Cikkszám
125	3.5	419857
160	4.0	400742
200	4.5	400743

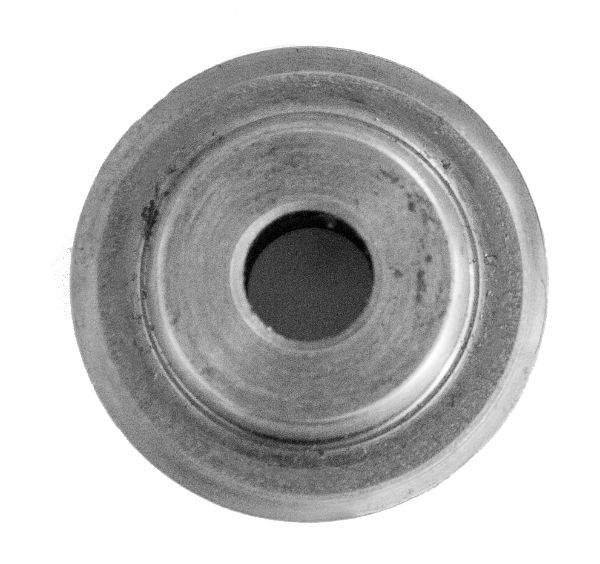

Disc 01

	Súly (kg)	Cikkszám
419363-as vágóhoz	0.005	419365
400738-as és 419364-es vágóhoz	0.005	400578
