ACO MG padlóösszefolyó

Az MG összefolyók kompakt kivitelűek, alacsony rétegrendben is alkalmazhatók. Függőleges vagy vízszintes kivezetéssel, rozsdamentes acél ráccsal, bűzzárral vannak ellátva, valamint 50mm széles érdesített felületű (VDI 3400) csempeperemmel.

Megjelenés	Műszaki rajz	Leírás	Cikkszám	Letöltés

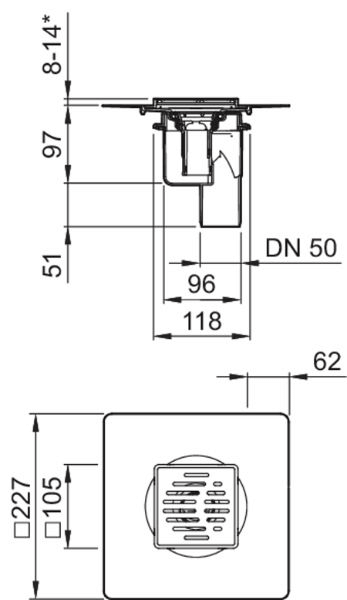

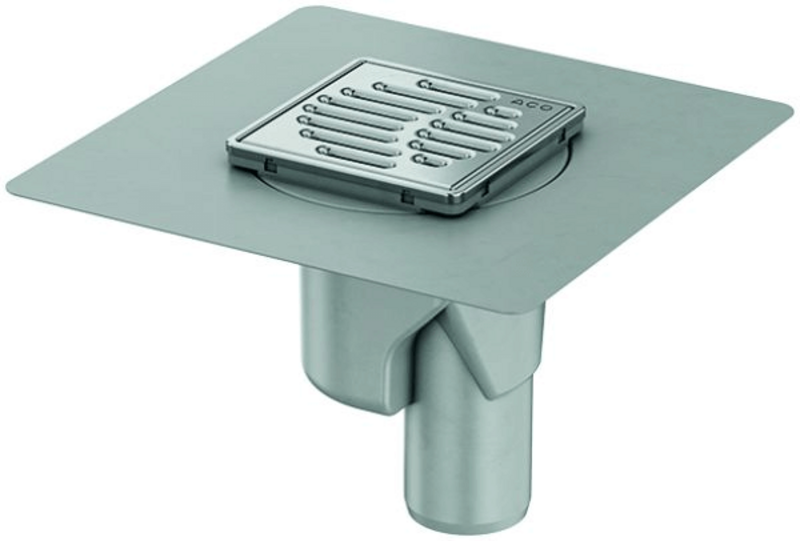

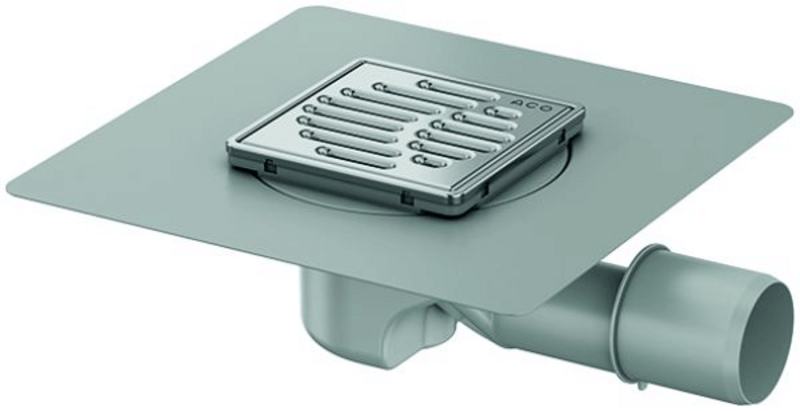

Megjelenés	Műszaki rajz	Leírás	Cikkszám		Keret mérete 105 x 105 mm Keret anyaga rozsdamentes acél Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 50mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2259.50.10	dxf

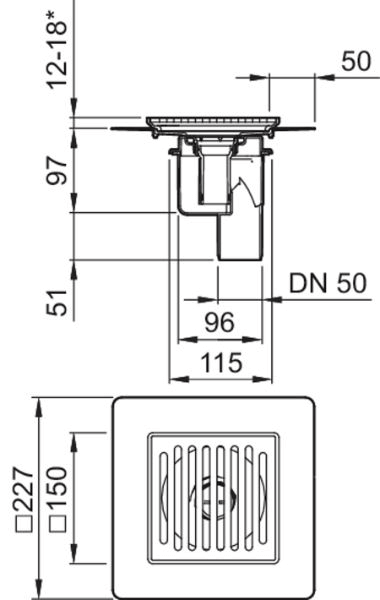

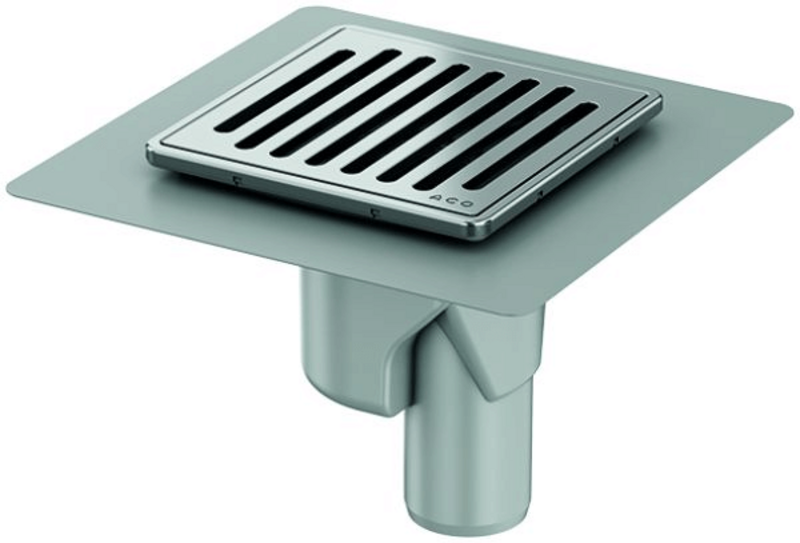

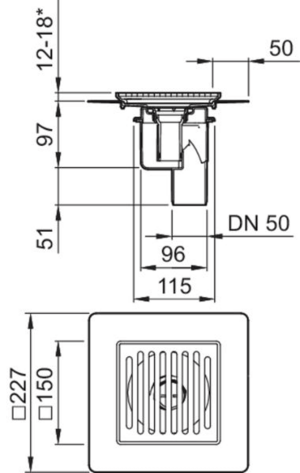

		Keret mérete 150 x 150 mm Keret anyaga rozsdamentes acél Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 50mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2259.50.15	dxf

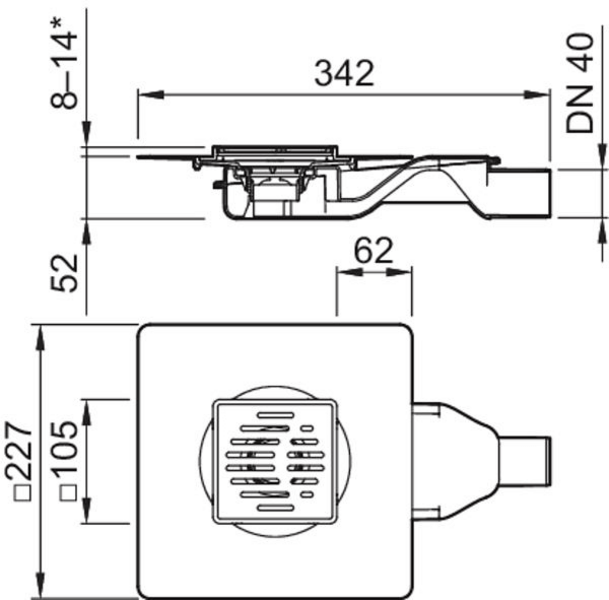

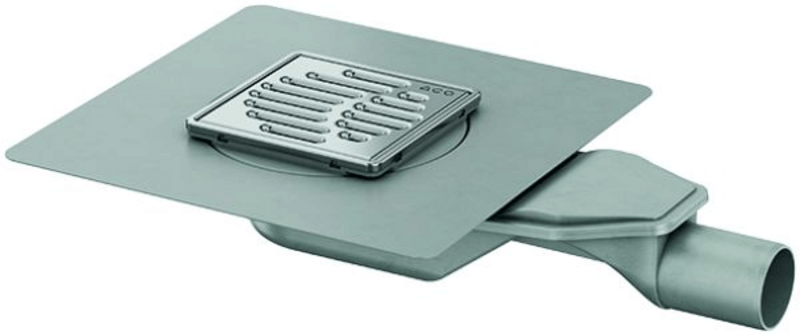

		Keret mérete 105 x 105 mm Keret anyaga rozsdamentes acél Beépítési magasság: 52 mm Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 25mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2245.25.10	dxf

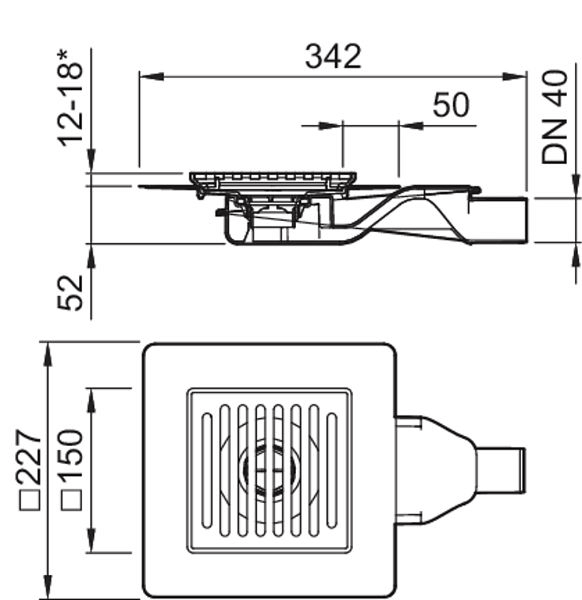

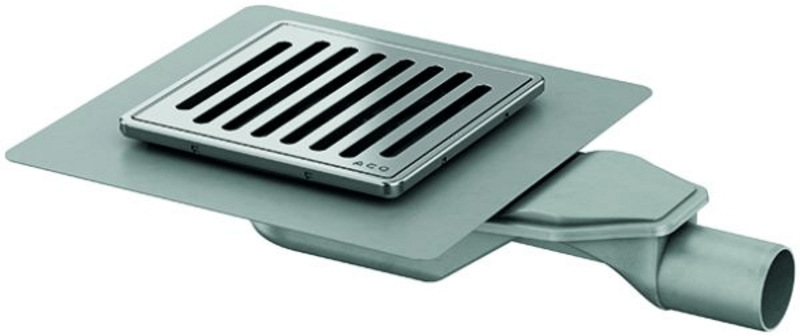

		Keret mérete 150 x 150 mm Keret anyaga rozsdamentes acél Beépítési magasság: 52 mm Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 25mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2245.25.15	dxf

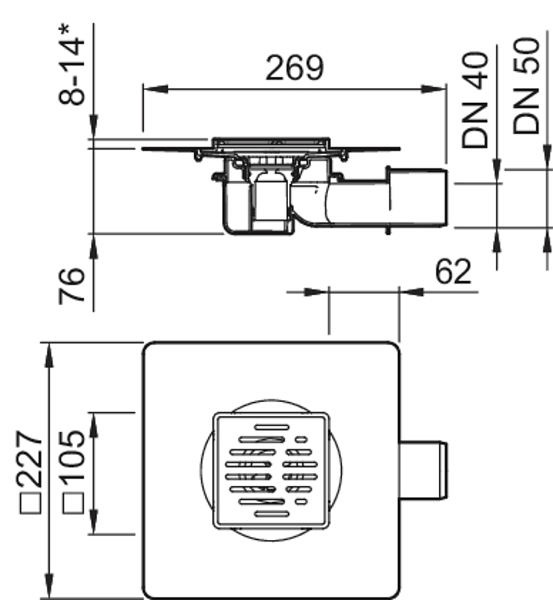

		Keret mérete 105 x 105 mm Keret anyaga rozsdamentes acél Beépítési magasság: 76 mm Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 30mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2245.30.10	dxf

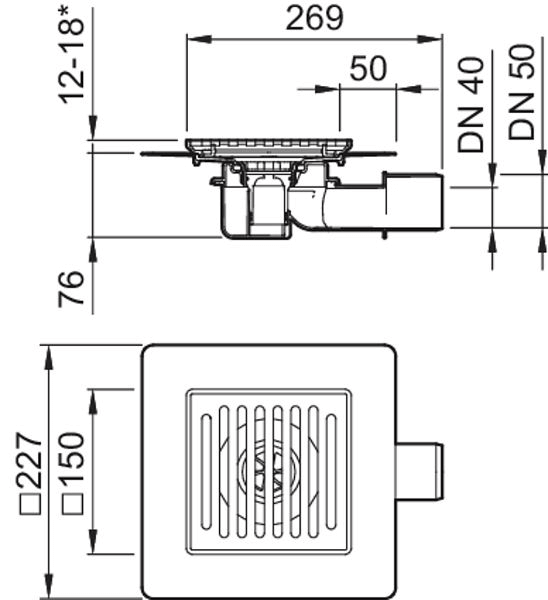

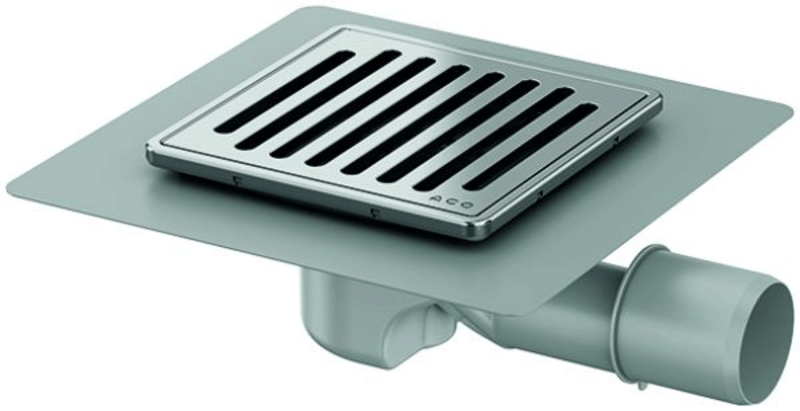

		Keret mérete 150 x 150 mm Keret anyaga rozsdamentes acél Beépítési magasság: 76 mm Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 30mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2245.30.15	dxf

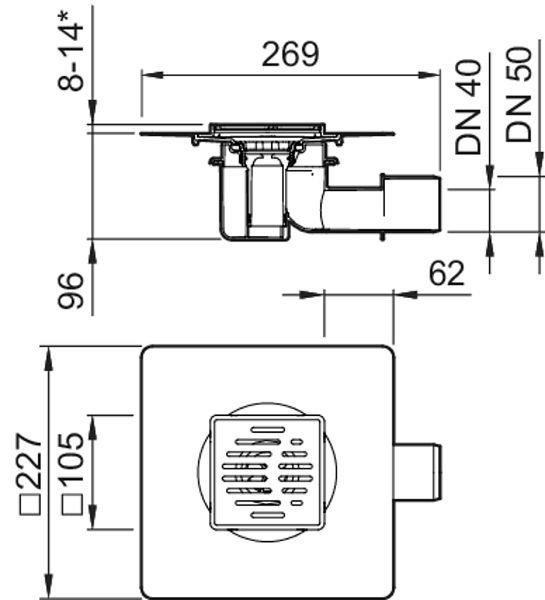

		Keret mérete 105 x 105 mm Keret anyaga rozsdamentes acél Beépítési magasság: 96 mm Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 50mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2245.50.10	dxf

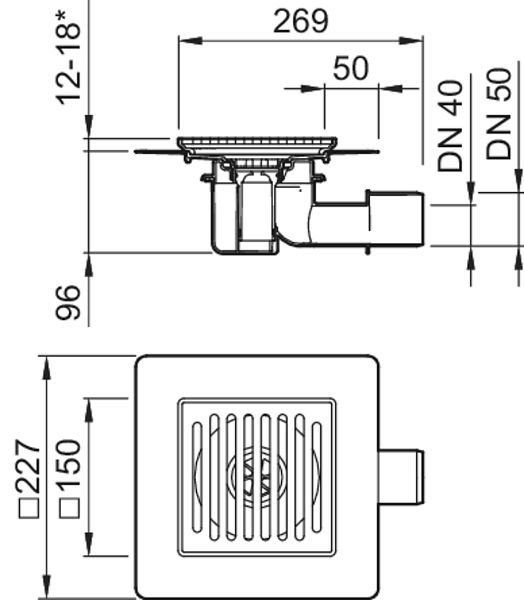

		Keret mérete 150 x 150 mm Keret anyaga rozsdamentes acél Beépítési magasság: 96 mm Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 50mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2245.50.15	dxf

ACO szaniter katalógus - pdf

ACO MG összefolyó műszaki rajzok - dxf

Beépítési útmutató

ACO MG összefolyó kiírási szövegek

Teljesítménynyilatkozat

ACO MG padlóösszefolyó árlista

Megjelenés	Műszaki rajz	Leírás	Cikkszám	Letöltés
Megjelenés	Műszaki rajz	Leírás	Cikkszám		Keret mérete 105 x 105 mm Keret anyaga rozsdamentes acél Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 50mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2259.50.10	dxf
		Keret mérete 150 x 150 mm Keret anyaga rozsdamentes acél Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 50mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2259.50.15	dxf
		Keret mérete 105 x 105 mm Keret anyaga rozsdamentes acél Beépítési magasság: 52 mm Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 25mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2245.25.10	dxf
		Keret mérete 150 x 150 mm Keret anyaga rozsdamentes acél Beépítési magasság: 52 mm Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 25mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2245.25.15	dxf
		Keret mérete 105 x 105 mm Keret anyaga rozsdamentes acél Beépítési magasság: 76 mm Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 30mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2245.30.10	dxf
		Keret mérete 150 x 150 mm Keret anyaga rozsdamentes acél Beépítési magasság: 76 mm Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 30mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2245.30.15	dxf
		Keret mérete 105 x 105 mm Keret anyaga rozsdamentes acél Beépítési magasság: 96 mm Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 50mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2245.50.10	dxf
		Keret mérete 150 x 150 mm Keret anyaga rozsdamentes acél Beépítési magasság: 96 mm Vízelvezető kapacitás: 0,5 l/s Bűzzár vízoszlop magasság: 50mm Rögzítés nélküli négyszögletes rozsdamentes acél ráccsal	2245.50.15	dxf

ACO szaniter katalógus - pdf

ACO MG összefolyó műszaki rajzok - dxf

Beépítési útmutató

ACO MG összefolyó kiírási szövegek

Teljesítménynyilatkozat

ACO MG padlóösszefolyó árlista
