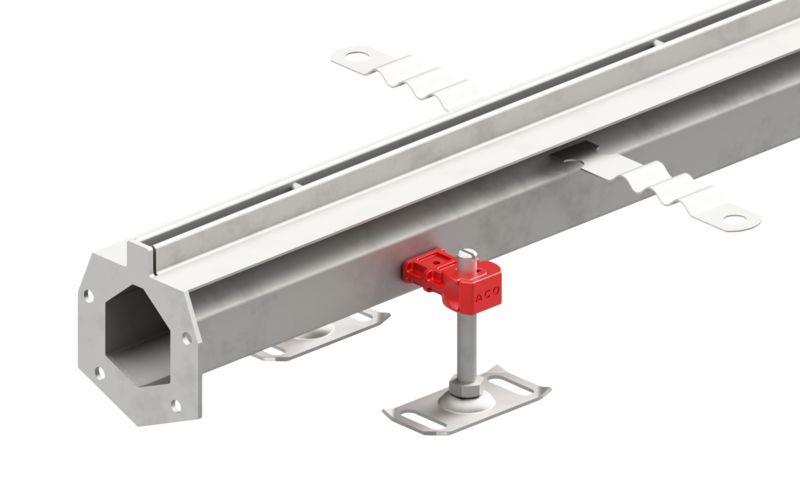

Modular 8 résfolyóka

Termékinformáció

  • 8 mm-es résszélességű, teljes egészében rozsdamentes acél folyókarendszer
  • AISI 304 vagy AISI 316L alapanyag
  • Belső lejtéssel vagy lejtés nélkül
  • 0,5 m, 1 m, 2 m és 3 m hosszú elemekből álló moduláris rendszer, amely a tökéletes vízzáróság érdekében gumitömítésekkel és csavaros elemkapcsolattal van ellátva.
  • Csempeperemmel, hogy a vízszigetelés és a folyóka kapcsolata tökéletes legyen
  • A szintezőlábak a gyors és precíz beépítést segítik
  • “V” folyóka profil, hatékonyabb vízelvezetés érdekében
  • Beltéri és kültéri felhasználásra egyaránt alkalmazható
  • 4 különböző típusú fedél is ellátható a folyókatest

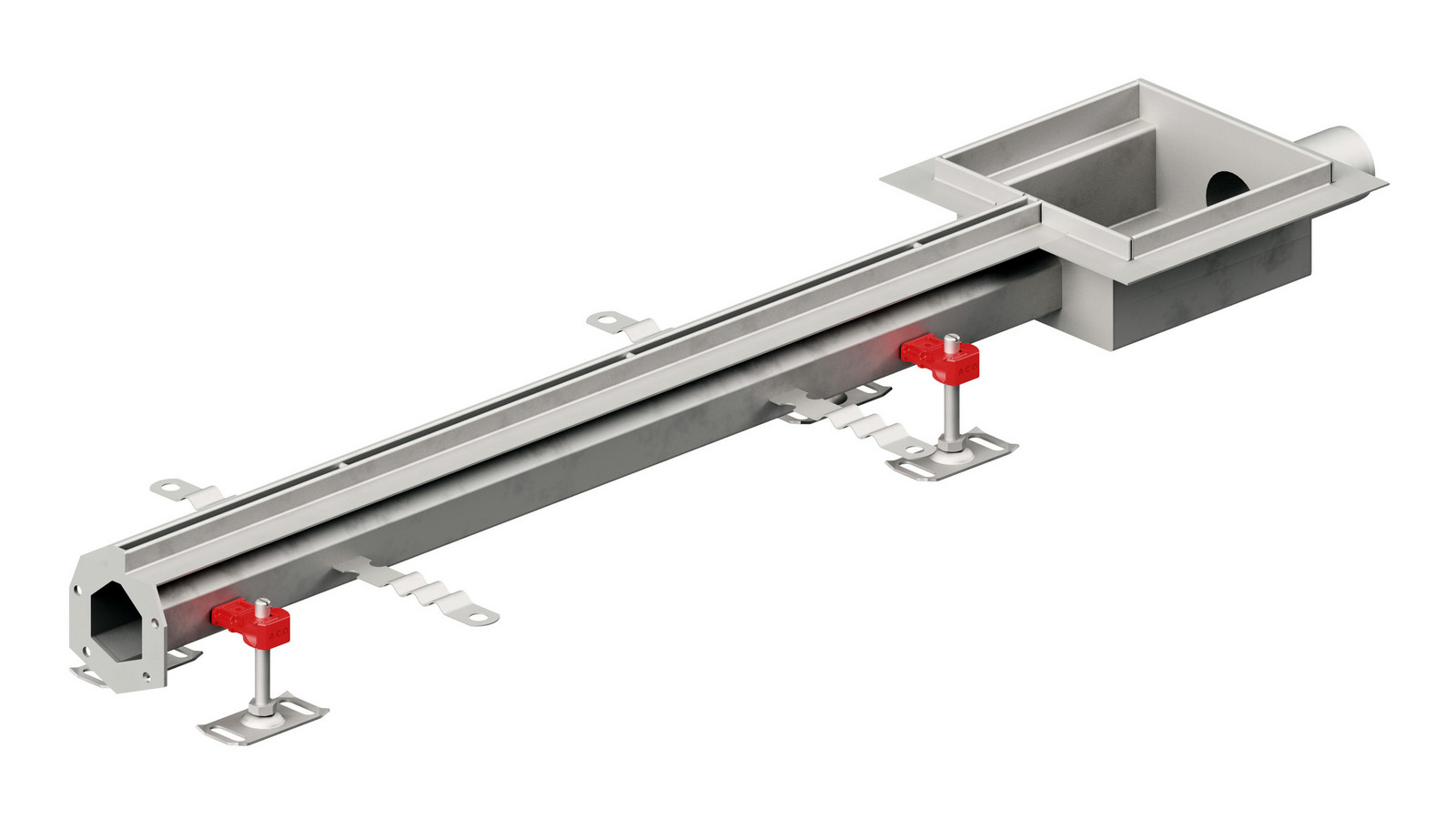

Z346822

Folyókatest elem lejtés nélkül

AlapanyagHosszúság (mm)Magasság (mm)Cikkszám
ACO MOdular 8AISI 304
rozsdamentes
acél
50080448274
100080448273
200080448272
300080448271

Folyókatest elem lejtéssel

AlapanyagHosszúság (mm)Magasság (mm)Cikkszám
ACO Modular 8AISI 304
rozsdamentes
acél
200060 - 80448270
300060 - 80448286

Sarokelem 500 x 500

AlapanyagHosszúság (mm)Szélesség (mm)Magasság (mm)Cikkszám
ACO Modular 8AISI 304
rozsdamentes
acél
50050080448996

Folyókatest elem végén vízkivételi ponttal

ACO Modular 8ACO Modular 8

Vízszintes kivezetéssel
ÁtmérőSzélesség (mm)Magasság (mm)Cikkszám
ACO Modular 8ACO Modular 850100080448291
5050080448293
Függőleges kivezetéssel
ÁtmérőSzélesség (mm)Magasság (mm)Cikkszám
ACO Modular 8ACO Modular 8100100080448289

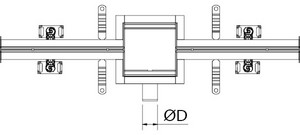

Folyókatest elem közepén vízkivételi ponttal

ACO Modular 8ACO Modular 8

Vízszintes kivezetéssel
ÁtmérőSzélesség (mm)Magasság (mm)Cikkszám
ACO Modular 8ACO Modular 850100080448292
5050080448294
Függőleges kivezetéssel
ÁtmérőSzélesség (mm)Magasság (mm)Cikkszám
ACO Modular 8ACO Modular 8100100080448290
Műszaki rajzTeherbírásRésnyílás (mm)Cikkszám
Quadrato
ACO Modular 8ACO Modular 8L156408092
Heelsafe
ACO Modular 8ACO Modular 8L155,5408022
Multi slot 5
ACO Modular 8ACO Modular 8L155408094
Burkolható
ACO Modular 8ACO Modular 8L15-446860
Homloklapok gumitömítéssel
LeírásMagasság (mm)Cikkszám
ACO Modular 8Homloklap szakasz elejére/végére80448277
Homloklap szakasz elejére/végére60448275
ACO Modular 8Homloklap DN 50 csőcsonkkal80448295
Gumitömítés (*)
LeírásMagasság (mm)Cikkszám
ACO Modular 8EPDM gumitömítés60448276
EPDM gumitömítés80448278

* Karimánként 1 gumitömítés szükséges

EG 150 padlóösszefolyó alsórészek függőleges vízkivételű folyókákhoz

Műszaki rajzAlapanyagÁtmérő (mm)Magasság (mm)Cikkszám
Függőleges, állítható magasságú, bűzzár nélkül
ACO Modular 8ACO Modular 8AISI 304
rozsdamentes
acél
75172405066

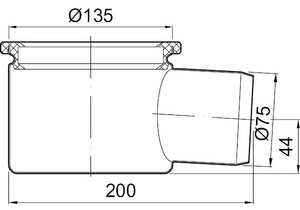

Vízszintes, állítható magasságú, bűzzár nélkül
ACO Modular 8ACO Modular 8AISI 304
rozsdamentes
acél
75106406677
Bűzzár szennyfogó kosárral
ACO Modular 8ACO Modular 8AISI 304
rozsdamentes
acél
91405065
Bűzzár
ACO Modular 8ACO Modular 8AISI 304
rozsdamentes
acél
8597217
Szennyfogó kosár
ACO Modular 8AISI 304
rozsdamentes
acél
88409190
Szennyfogó szita
ACO Modular 8ACO Modular 8AISI 304
rozsdamentes
acél
97235
