ACO Easyflow padlóösszefolyó

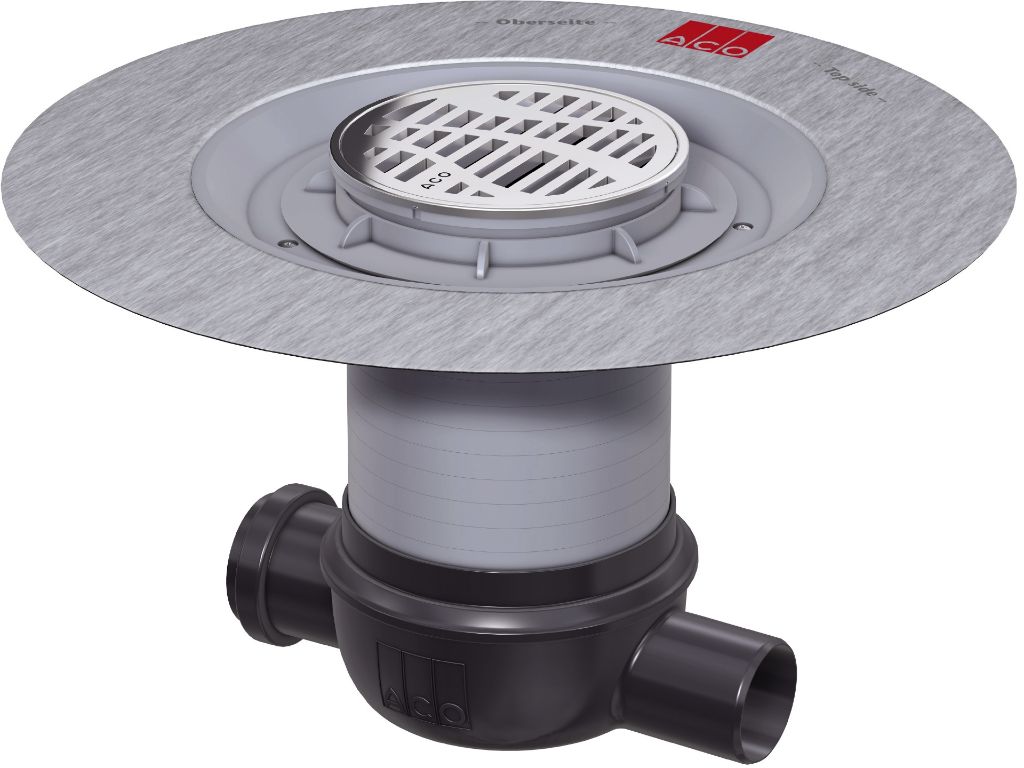

Az Easyflow padlóösszefolyó rendszer alsórészből, felsőrészből és designrácsokból áll, melyeket igény szerint választhatunk ki és állíthatjuk össze a beépítés helyszíni adottságaihoz legjobban illeszkedő típust.

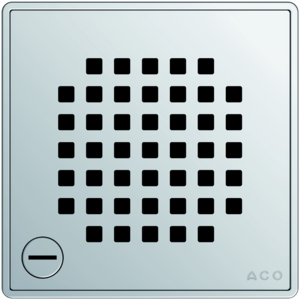

Quadrato rács

MegjelenésRácsrögzítésKeretméret (mm)Rácsméret (mm)CikkszámLetöltés
Van149 x 149140 x 1405141.21.22dxfifc
Nincs149 x 149140 x 1405141.08.22dxfifc

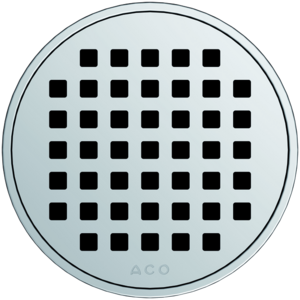

Nincsd = 136d = 1275141.25.22dxfifc

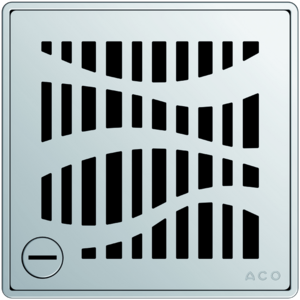

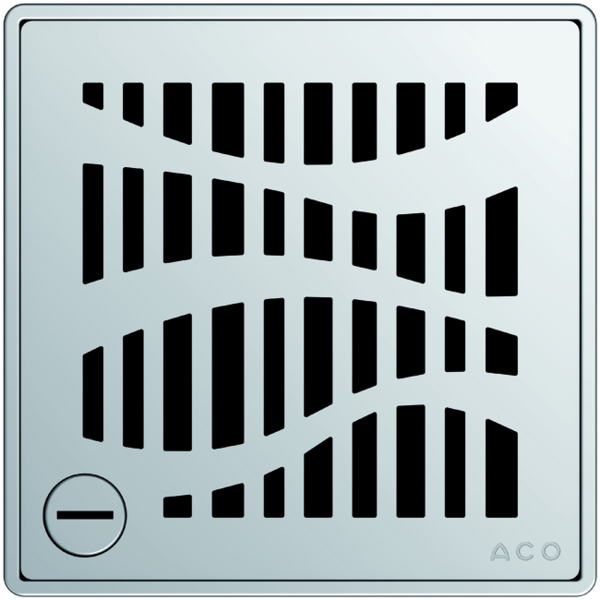

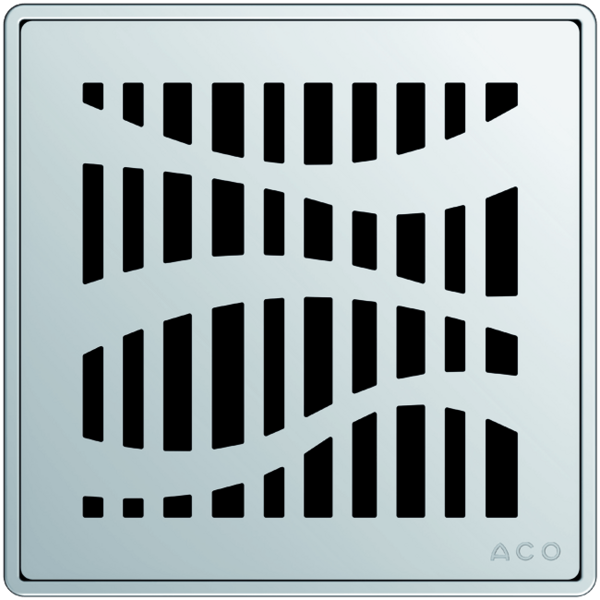

Forest rács

MegjelenésRácsrögzítésKeretméret (mm)Rácsméret (mm)CikkszámLetöltés
Van149 x 149140 x 1405141.21.26dxfifc
Nincs149 x 149140 x 1405141.20.26dxfifc
Nincsd = 136d = 1275141.25.26dxfifc

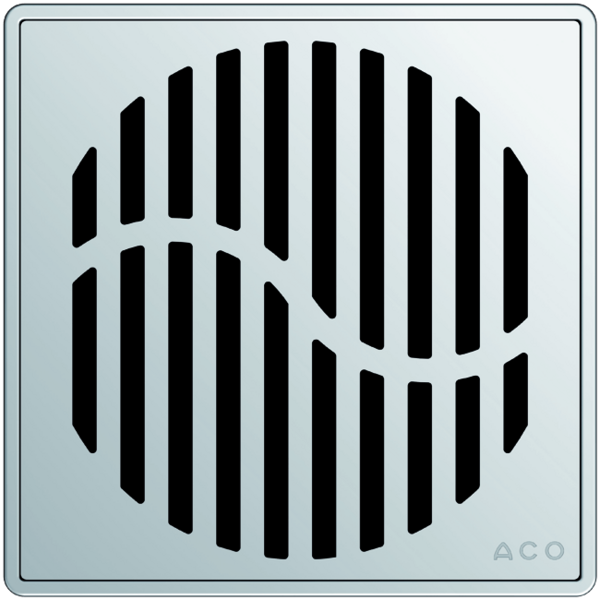

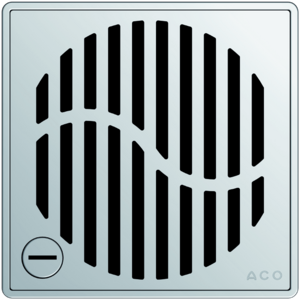

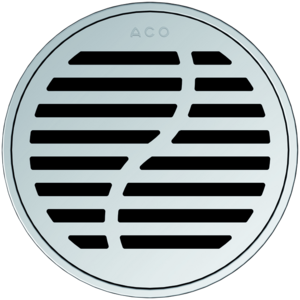

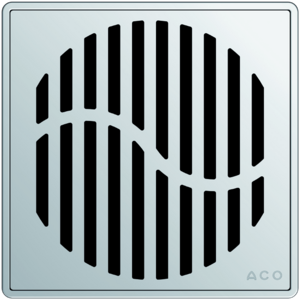

Hullám rács

MegjelenésRácsrögzítésKeretméret (mm)Rácsméret (mm)CikkszámLetöltés
Van149 x 149140 x 1405141.21.28dxfifc
Nincs149 x 149140 x 1405141.08.28dxfifc
Nincsd = 136d = 1275141.25.28dxfifc

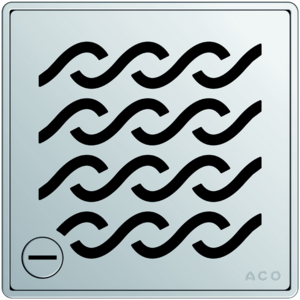

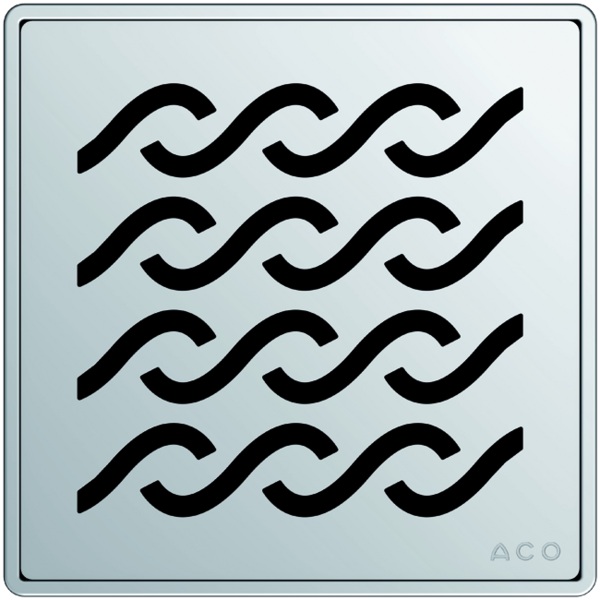

Hawaii rács

MegjelenésRácsrögzítésKeretméret (mm)Rácsméret (mm)CikkszámLetöltés
Van149 x 149140 x 1405141.21.29dxfifc
Nincs149 x 149140 x 1405141.20.29dxfifc
Nincsd = 136d = 1275141.25.29dxfifc

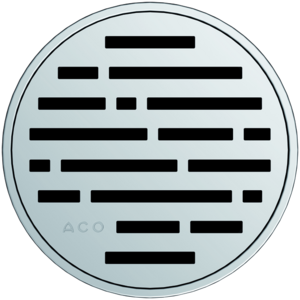

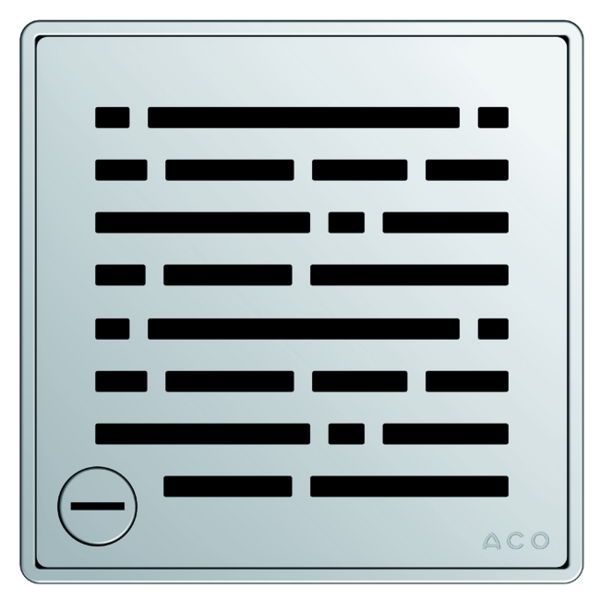

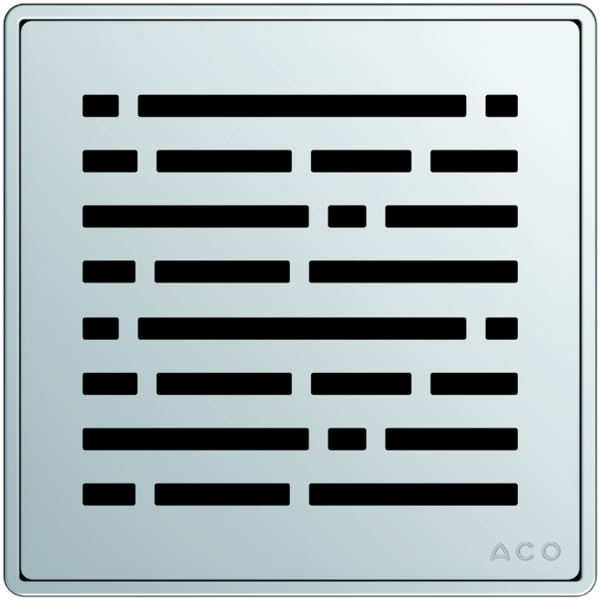

Mix rács

MegjelenésRácsrögzítésKeretméret (mm)Rácsméret (mm)CikkszámLetöltés
Van149 x 149140 x 1405141.21.30dxfifc
Nincs149 x 149140 x 1405141.20.30dxfifc
Nincsd = 136d = 1275141.25.30dxfifc

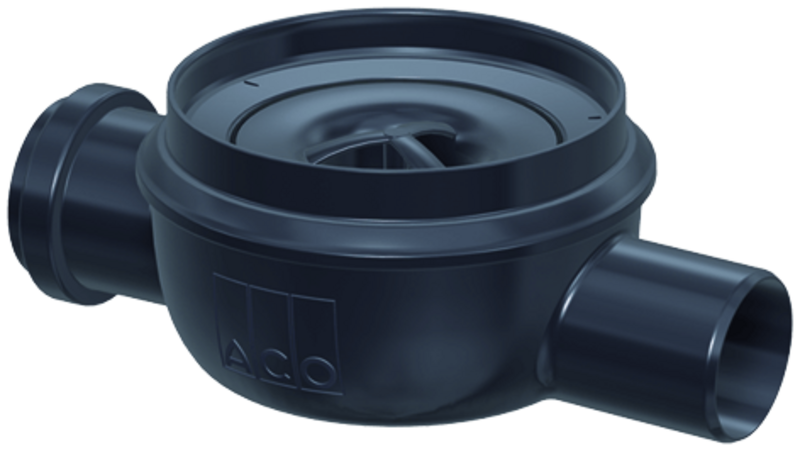

MegjelenésMűszaki rajzKirekesztés mérete (mm)Vízelvezető kapacitás (l/s)Vízzár magassága (mm)Súly (kg)CikkszámLetöltés

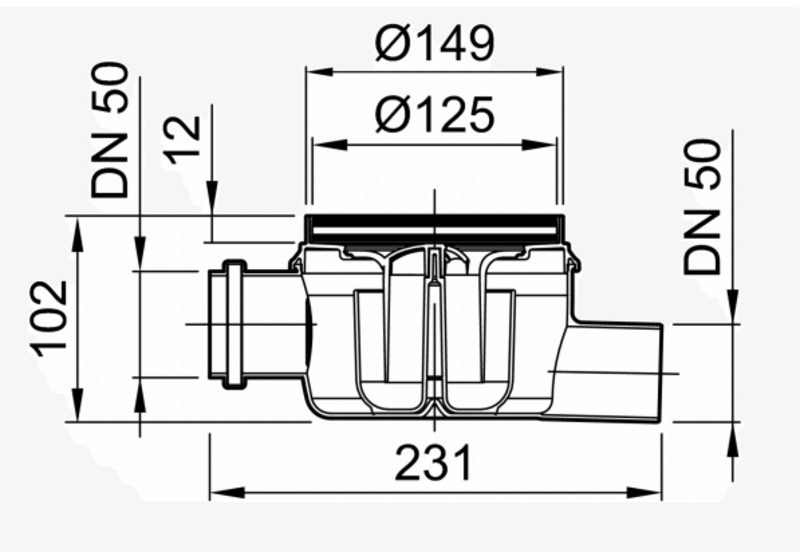

200 x 2001,5500,52500.55.00dxfifc
260 x 2601,0500,52500.05.00dxfifc

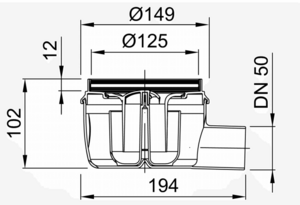

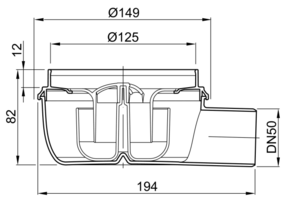

260 x 2600,8300,42505.05.00dxfifc​​​​​​​
330 x 2001,0500,52500.00.00dxf​​​​​​​ifc​​​​​​​

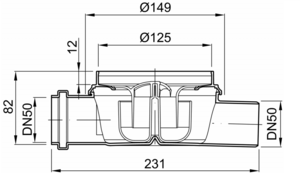

​​​​​​​330 x 2000,8300,42505.00.00dxf​​​​​​​ifc​​​​​​​

MegjelenésMűszaki rajzLeírásSúly (kg)CikkszámLetöltés

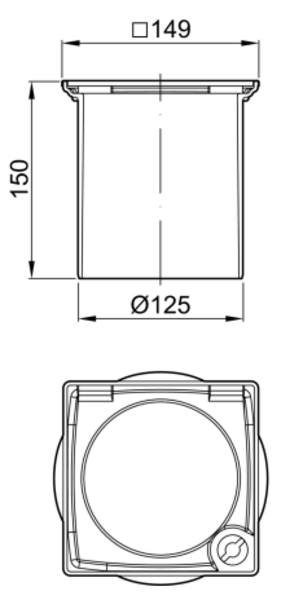

  • Keret mérete 149 x 149 mm
  • Keret anyaga rozsdamentes acél
  • Magasság: 18-135 mm
  • Rögzíthető vagy rögzítés nélküli négyszögletes rozsdamentes acél rácsokhoz használható
0,3 5141.43.00dxfifc

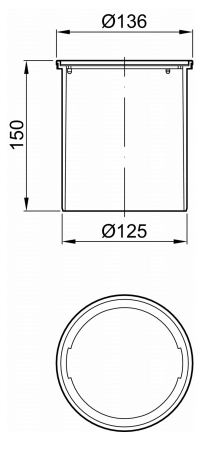

  • Keret mérete d=136 mm
  • Keret anyaga rozsdamentes acél
  • Magasság: 18-135 mm
  • Rögzítés nélküli kör alakú rozsdamentes acél rácsokhoz használható
0,35141.46.00dxfifc

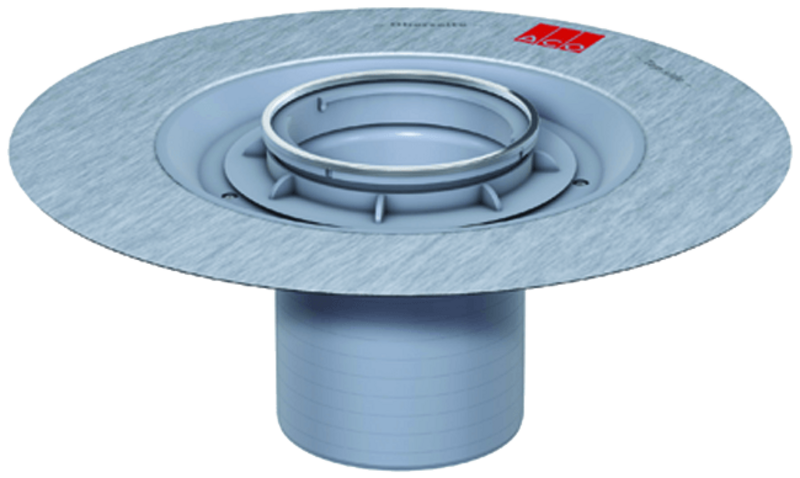

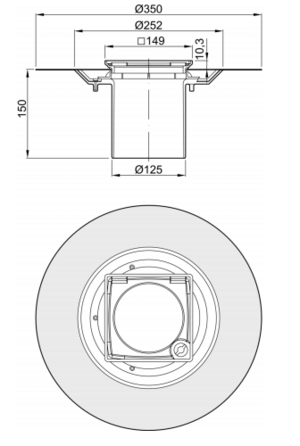

  • Keret mérete 149 x 149 mm
  • Keret anyaga rozsdamentes acél
  • Magasság: 36-135 mm
  • Rögzíthető vagy rögzítés nélküli négyszögletes rozsdamentes acél rácsokhoz használható
  • Szigetelő mandzsettával
0,85141.48.00dxfifc

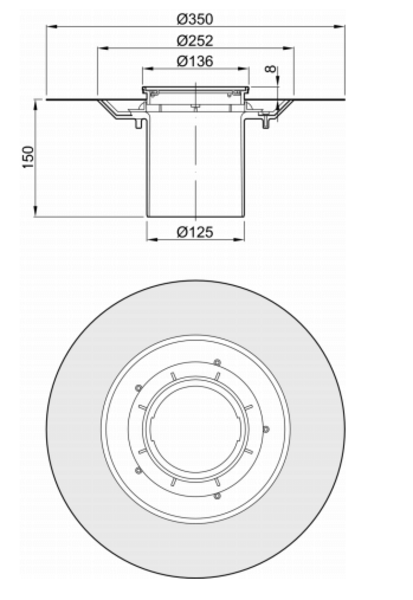

  • Keret mérete d=136 mm
  • Keret anyaga rozsdamentes acél
  • Magasság: 36-135 mm
  • Rögzítés nélküli kör alakú rozsdamentes acél rácsokhoz használható
  • Szigetelő mandzsettával
0,75141.42.00dxfifc
  • Keret mérete 149 x 149 mm
  • Keret anyaga rozsdamentes acél
  • Magasság: 26-135 mm
  • Rögzítés nélküli design üvegfedelekhez használható
  • Szigetelő mandzsettával
0,85141.37.00dxfifc
  • Keret mérete 149 x 149 mm
  • Keret anyaga rozsdamentes acél
  • Magasság: 26-135 mm
  • Rögzítés nélküli design üvegfedelekhez használható
0,85141.38.00dxfifc

MegjelenésLeírásSúly (kg)CikkszámLetöltés

Magasítóelem

  • Minden Easyflow padlóösszefolyóhoz
  • Átmérő 125mm
  • Legfeljebb 160mm magasítására
  • Műanyag
0,32040.00.00dxfifc

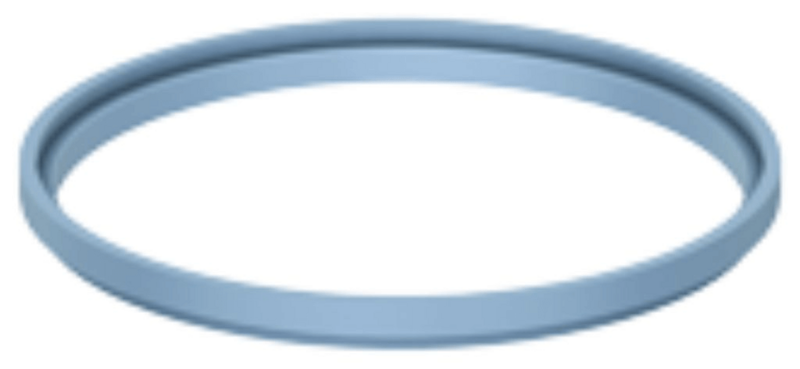

Magasítóelem

  • Műanyagból
  • Az első gyűrű 11mm-t magasít, az ezt követők 6mm-t

Az alábbi padlóösszefolyókhoz alkalmazható:

  • 5141.29.00 – 5141.32.00
  • 5141.42.00
  • 5141.48.00
0,55141.30.15dxfifc

Szorító szigetelő gallér

  • Minden Easyflow padlóösszefolyóhoz
  • Műanyagból és rozsdamentes acélból
0,62040.00.02dxfifc

Hajfogó műanyagból

Az alábbi padlóösszefolyókhoz alkalmazható:

  • 5141.22.xx
  • 5141.23.xx
  • 5141.29.xx
  • 5141.30.xx
0,15141.00.19dxfifc

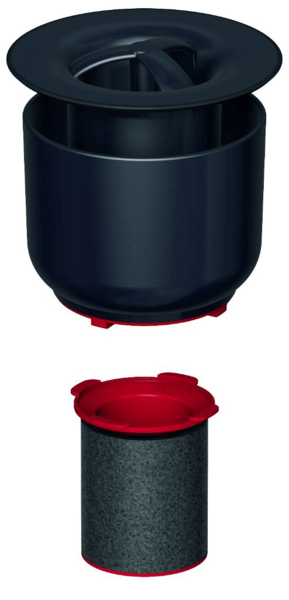

Tűzgátló készlet-belső

  • DN50 függőleges kivezetésű Easyflow padlóösszefolyóhoz
  • Bűzzár vízoszlop magassága 50mm
0,22520.00.00dxfifc​​​​​​​​​​​​​​

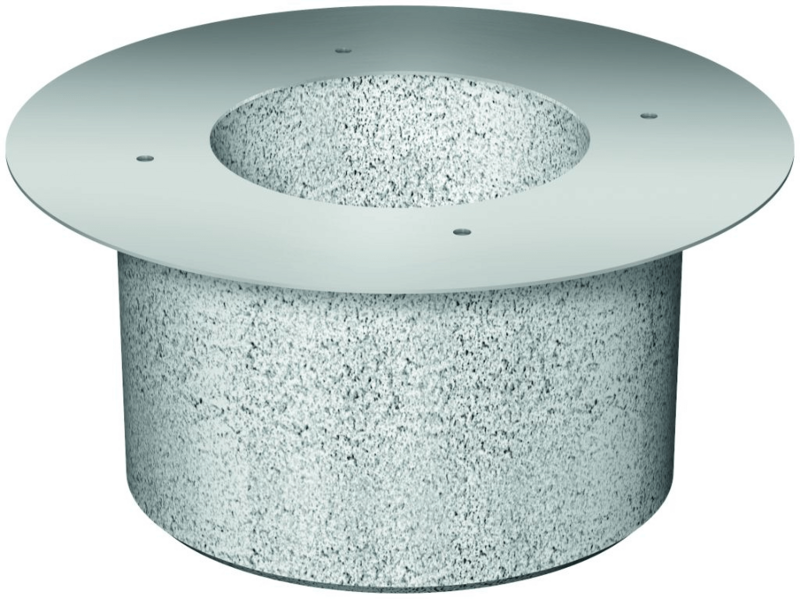

Tűzgátló készlet-külső

  • DN50 függőleges kivezetésű Easyflow padlóösszefolyóhoz
  • Nem éghető anyagból (A1)
  • Átmérő 225mm
  • Magasság 139mm
3,19390.08.40dxfifc​​​​​​​​​​​​​​

Bűzzár

  • Alacsony kivitelű Easyflow padlóösszefolyóhoz
0,12000.00.05dxfifc

Bűzzár

  • Normál magasságú Easyflow padlóösszefolyóhoz
0,12000.00.06dxfifc

Beépítési útmutató

ACO Easyflow kiírási szövegek
