AG 142 egyrészes padlóösszefolyók
| Felsőrész mérete | Kivezetés átmérője (mm) | Bűzzár | Alapanyag | Cikkszám | Letöltés | |
|---|---|---|---|---|---|---|
| Hagyományos peremkialakítás | ||||||

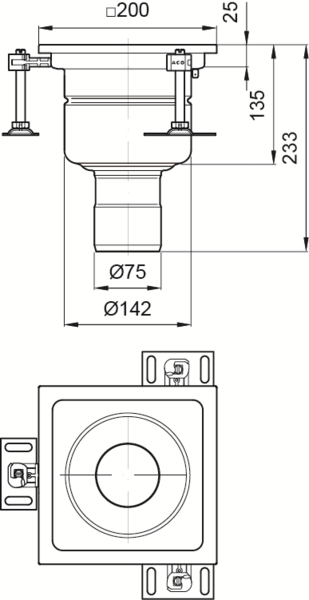

 | 200x200 | 75mm | Bűzzár nélkül | 1.4301 | 414700 | dxf |
| 1.4404 | 414800 | dxf | ||||
| Bűzzárral | 1.4301 | 414701 | dxf | |||
| 1.4404 | 414801 | dxf | ||||

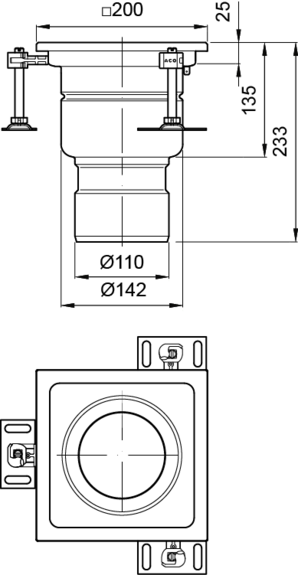

 | 200x200 | 110mm | Bűzzár nélkül | 1.4301 | 414702 | dxf |
| 1.4404 | 414802 | dxf | ||||
| Bűzzárral | 1.4301 | 414703 | dxf | |||
| 1.4404 | 414803 | dxf | ||||
| Csempeperemes kialakítás | ||||||
 | 200x200 | 75mm | Bűzzárral | 1.4301 | 414744 | dxf |
| 1.4404 | 414844 | dxf | ||||
 | 200x200 | 110mm | Bűzzárral | 1.4301 | 414745 | dxf |
| 1.4404 | 414845 | dxf | ||||
| Felsőrész mérete | Kivezetés átmérője (mm) | Bűzzár | Alapanyag | Cikkszám | Letöltés | |
|---|---|---|---|---|---|---|
| Hagyományos peremkialakítás | ||||||

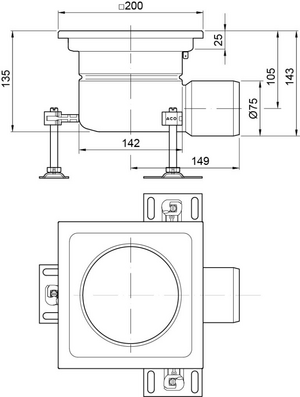

 | 200x200 | 75mm | Bűzzár nélkül | 1.4301 | 414704 | dxf |
| 1.4404 | 414804 | dxf | ||||
| Bűzzárral | 1.4301 | 414705 | dxf | |||
| 1.4404 | 414805 | dxf | ||||

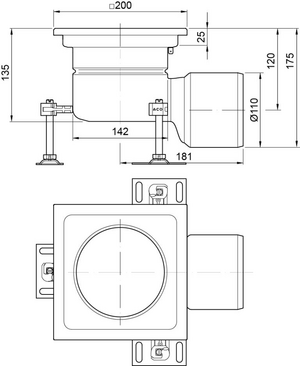

 | 200x200 | 110mm | Bűzzár nélkül | 1.4301 | 414706 | dxf |
| 1.4404 | 414806 | dxf | ||||
| Bűzzárral | 1.4301 | 414707 | dxf | |||
| 1.4404 | 414807 | dxf | ||||
| Csempeperemes kialakítás | ||||||

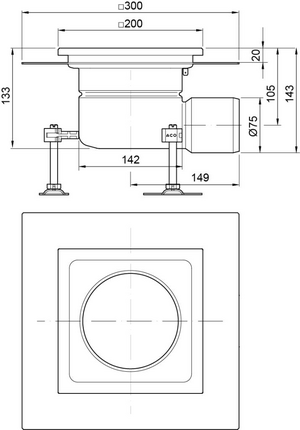

 | 200x200 | 75mm | Bűzzárral | 1.4301 | 414746 | dxf |
| 1.4404 | 414846 | dxf | ||||

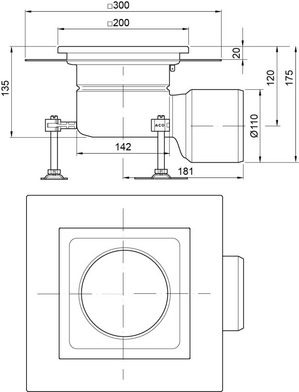

 | 200x200 | 110mm | Bűzzárral | 1.4301 | 414747 | dxf |
| 1.4404 | 414847 | dxf | ||||
| Felsőrész mérete | Kivezetés átmérője (mm) | Bűzzár | Alapanyag | Cikkszám | Letöltés | |
|---|---|---|---|---|---|---|
| Hagyományos peremkialakítás | ||||||
| 200x200 | 75mm | Bűzzár nélkül | 1.4301 | 414700 | dxf |
| 1.4404 | 414800 | dxf | ||||
| Bűzzárral | 1.4301 | 414701 | dxf | |||
| 1.4404 | 414801 | dxf | ||||
| 200x200 | 110mm | Bűzzár nélkül | 1.4301 | 414702 | dxf |
| 1.4404 | 414802 | dxf | ||||
| Bűzzárral | 1.4301 | 414703 | dxf | |||
| 1.4404 | 414803 | dxf | ||||
| Csempeperemes kialakítás | ||||||
| 200x200 | 75mm | Bűzzárral | 1.4301 | 414744 | dxf |
| 1.4404 | 414844 | dxf | ||||
| 200x200 | 110mm | Bűzzárral | 1.4301 | 414745 | dxf |
| 1.4404 | 414845 | dxf | ||||
| Felsőrész mérete | Kivezetés átmérője (mm) | Bűzzár | Alapanyag | Cikkszám | Letöltés | |
|---|---|---|---|---|---|---|
| Hagyományos peremkialakítás | ||||||
| 200x200 | 75mm | Bűzzár nélkül | 1.4301 | 414704 | dxf |
| 1.4404 | 414804 | dxf | ||||
| Bűzzárral | 1.4301 | 414705 | dxf | |||
| 1.4404 | 414805 | dxf | ||||
| 200x200 | 110mm | Bűzzár nélkül | 1.4301 | 414706 | dxf |
| 1.4404 | 414806 | dxf | ||||
| Bűzzárral | 1.4301 | 414707 | dxf | |||
| 1.4404 | 414807 | dxf | ||||
| Csempeperemes kialakítás | ||||||
| 200x200 | 75mm | Bűzzárral | 1.4301 | 414746 | dxf |
| 1.4404 | 414846 | dxf | ||||
| 200x200 | 110mm | Bűzzárral | 1.4301 | 414747 | dxf |
| 1.4404 | 414847 | dxf | ||||
