ACO ProfiLine a professzionális megoldás
Az elegáns, főként rozsdamentes acélból készült professzionális műszaki megoldást kínáló rendszer vízáteresztő burkolatok vízelvezetésére:
- Rozsdamentes acél rendszer
- Horganyzott acél rendszer
- Különböző szélességben 100-500 mm között
- Fix vagy állítható magasságú
- Óriási rácsválaszték
- Beülő rácsok (élvédelem)
- Akadálymentesített teraszajtó kialakítása
- Tökéletes vízszigeteléshez csatlakozás

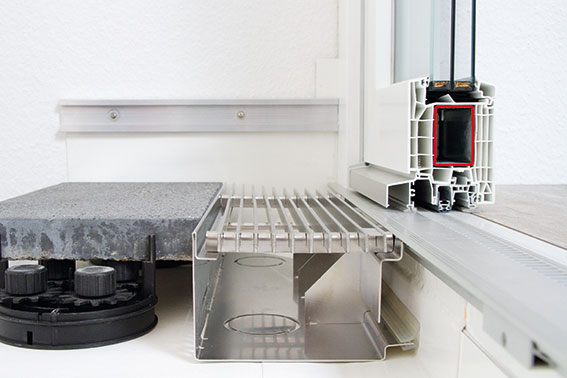

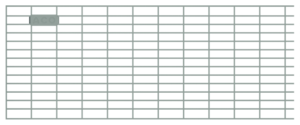

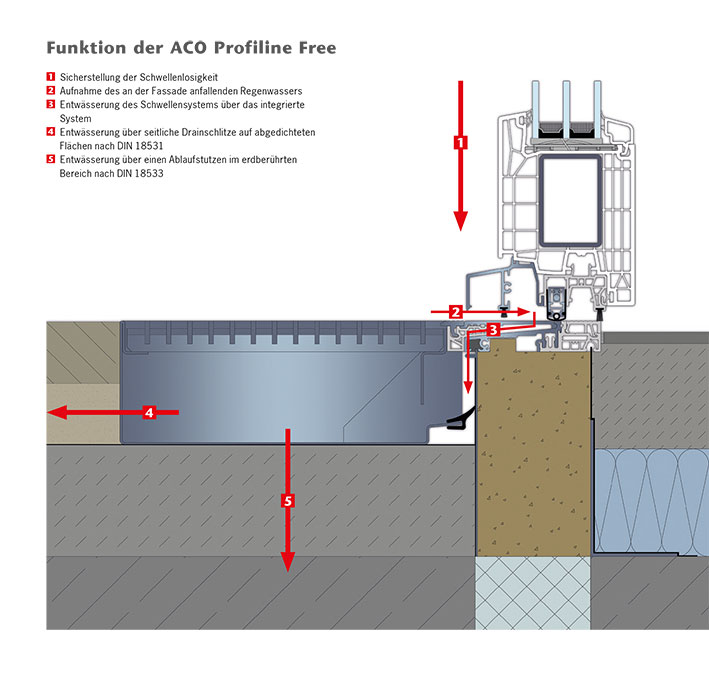

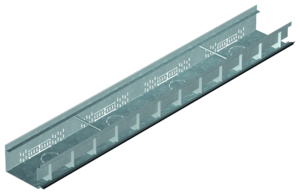

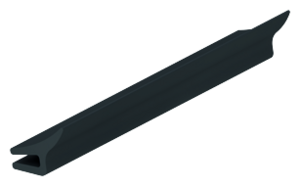

ProfiLine Free
Erkély és teraszajtók akadálymentes kialakítása során a tervezőnek számos kihívással kell szembenéznie a csapadékvíz megfelelő elvezetése tekintetében. Az ACO több nyílászáró gyártóval karöltve kidolgozta az úgynevezett nulla küszöbértékű vízelvezető rendszert. A speciálisan kifejlesztett és bevizsgált ACO Profiline Free vízelvezető rendszer a tökéletes megoldás erkélyek, teraszok számára.

ProfiLine 100 mm elemei
Megnevezés | Kép | Méret (mm) | Rendelési szám | |
---|---|---|---|---|
Hossz | Rozsdamentes | Horganyzott | ||
A horganyzott és rozsdamentes termékek kombinációja nem javasolt az esetleges kémiai korrózió kialakulása miatt. Horganyzott testre rozsdamentes rácsot rakni mindenki csak saját felelősségére tehet. | ||||
ProfiLine folyóka 55-78 mm állítható magasság | ![]() | 1000 | 38612 | 38594 |
ProfiLine folyóka 55-78 mm állítható magasság | 500 | 38613 | 38595 | |
ProfiLine folyóka 78-108 mm állítható magasság | 1000 | 38618 | 38600 | |
ProfiLine folyóka 78-108 mm állítható magasság | 500 | 38619 | 38601 | |
ProfiLine folyóka 108-168 mm állítható magasság | 1000 | 38624 | 38606 | |
ProfiLine folyóka 108-168 mm állítható magasság | 500 | 38625 | 38607 | |

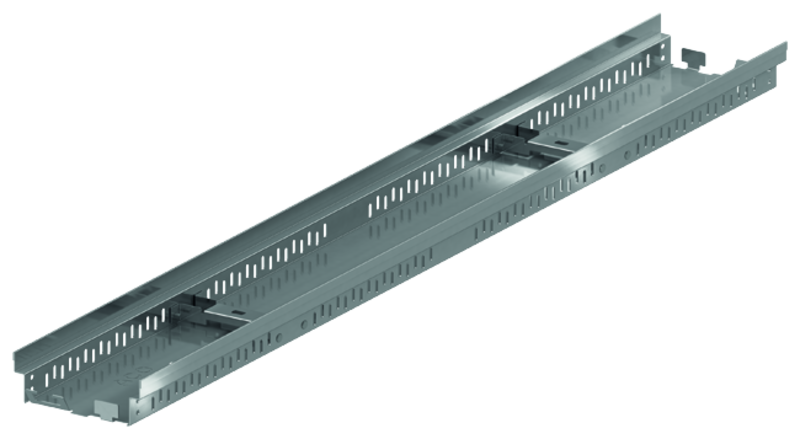

ProfiLine folyóka 50 mm fix magasság | ![]() | 2000 | 320082 | 320070 |
ProfiLine folyóka 50 mm fix magasság | 1000 | 320083 | 320071 | |
ProfiLine folyóka 50 mm fix magasság | 500 | 320084 | 320072 | |
ProfiLine folyóka 75 mm fix magasság | 2000 | 320086 | 320074 | |
ProfiLine folyóka 75 mm fix magasság | 1000 | 320087 | 320075 | |
ProfiLine folyóka 75 mm fix magasság | 500 | 320088 | 320076 | |
ProfiLine folyóka 100 mm fix magasság | 2000 | 320090 | 320078 | |
ProfiLine folyóka 100 mm fix magasság | 1000 | 320091 | 320079 | |
ProfiLine folyóka 100 mm fix magasság | 500 | 320092 | 320080 | |

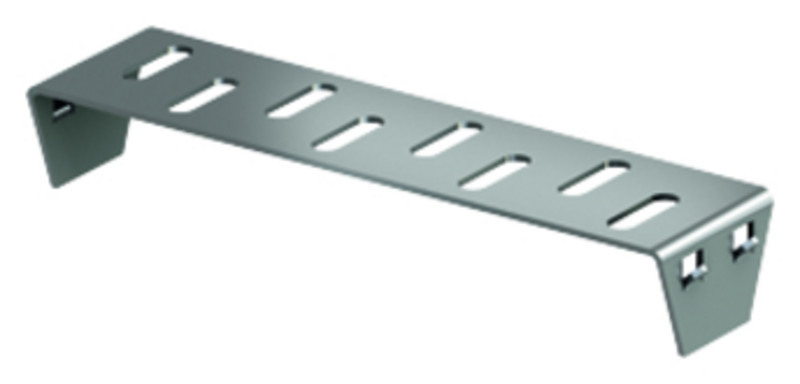

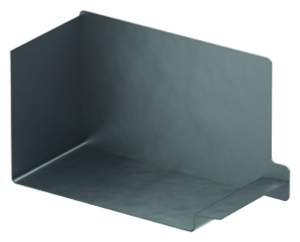

Profiline fix homloklap 50 mm | ![]() | 320085 | 320073 | |
Profiline fix homloklap 75 mm | 320089 | 320077 | ||
Profiline fix homloklap 100 mm | 320093 | 320081 | ||

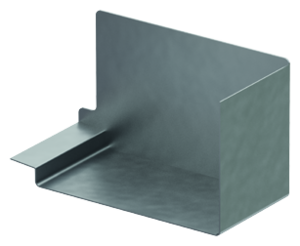

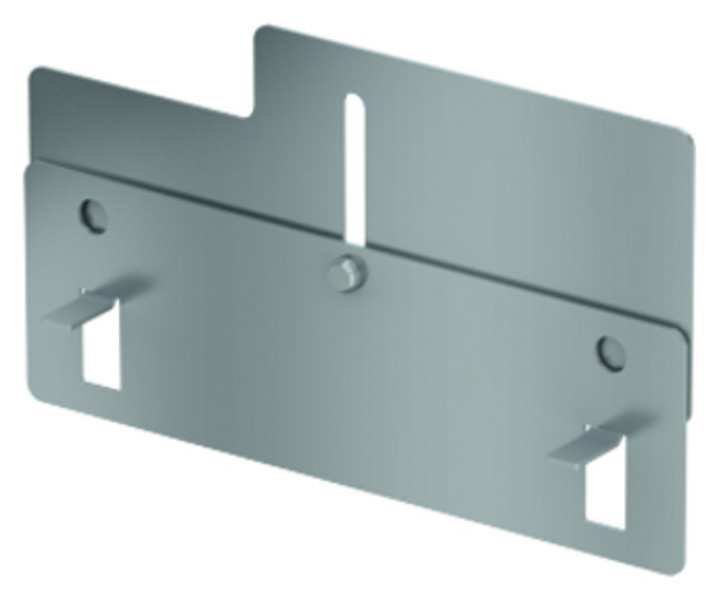

Profiline homloklap I.típus | ![]() | 38617 | 38599 | |
Profiline homloklap II.típus | 38623 | 38605 | ||
Profiline homloklap III.típus | 38629 | 38611 | ||

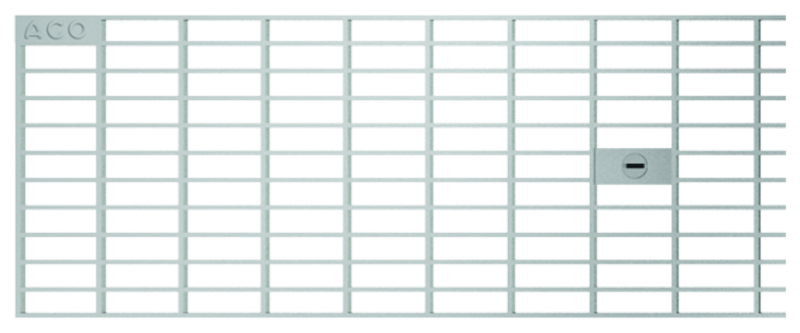

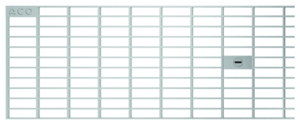

Hálós rács 30x10 mm rácsosztással | ![]() | 1000 | 38439 | 38431 |
Hálós rács 30x10 mm rácsosztással | 500 | 38438 | 38430 | |

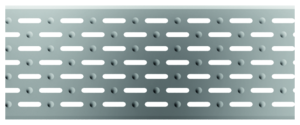

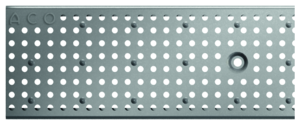

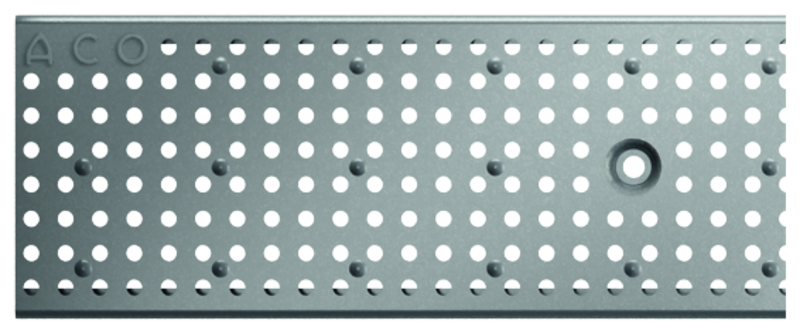

Perforált rács | ![]() | 1000 | 38527 | - |
Perforált rács | 500 | 38528 | - | |

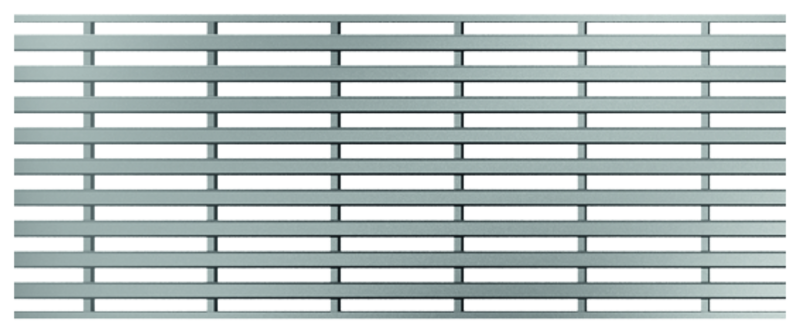

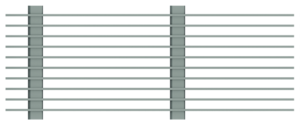

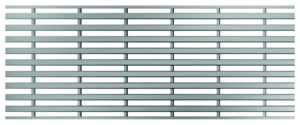

Hosszpálcás rács (nagy Heelsafe) | ![]() | 1000 | 38563 | - |
Hosszpálcás rács (nagy Heelsafe) | 500 | 38564 | - | |

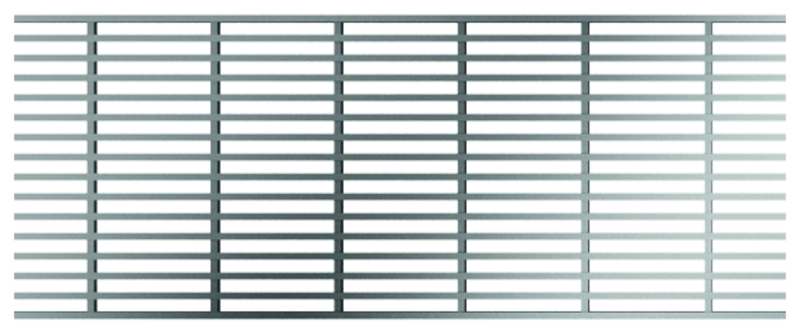

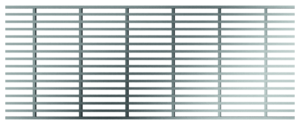

Hosszpálcás rács (finom Heelsafe) | ![]() | 1000 | 38566 | - |
Hosszpálcás rács (finom Heelsafe) | 500 | 38567 | - |
ProfiLine 130 mm elemei
Megnevezés | Kép | Méret (mm) | Rendelési szám | |
---|---|---|---|---|
Hossz | Rozsdamentes | Horganyzott | ||
A horganyzott és rozsdamentes termékek kombinációja nem javasolt az esetleges kémiai korrózió kialakulása miatt. Horganyzott testre rozsdamentes rácsot rakni mindenki csak saját felelősségére tehet. | ||||
ProfiLine folyóka 55-78 mm állítható magasság | ![]() | 1000 | 36943 | 36941 |
ProfiLine folyóka 55-78 mm állítható magasság | 500 | 36942 | 36940 | |
ProfiLine folyóka 78-108 mm állítható magasság | 1000 | 36836 | 36788 | |
ProfiLine folyóka 78-108 mm állítható magasság | 500 | 36837 | 36789 | |
ProfiLine folyóka 108-168 mm állítható magasság | 1000 | 36854 | 36806 | |
ProfiLine folyóka 108-168 mm állítható magasság | 500 | 36855 | 36807 | |
ProfiLine folyóka 20 mm fix magasság | ![]() | 1000 | 320059 | 320056 |
ProfiLine folyóka 20 mm fix magasság | 500 | 320060 | 320057 | |
ProfiLine folyóka 50 mm fix magasság | 2000 | 38220 | 38145 | |
ProfiLine folyóka 50 mm fix magasság | 1000 | 38221 | 38146 | |
ProfiLine folyóka 50 mm fix magasság | 500 | 38222 | 38147 | |
ProfiLine folyóka 75 mm fix magasság | 2000 | 36985 | 36980 | |
ProfiLine folyóka 75 mm fix magasság | 1000 | 36986 | 36981 | |
ProfiLine folyóka 75 mm fix magasság | 500 | 36987 | 36982 | |
ProfiLine folyóka 100 mm fix magasság | 2000 | 320066 | 320062 | |
ProfiLine folyóka 100 mm fix magasság | 1000 | 320067 | 320063 | |
ProfiLine folyóka 100 mm fix magasság | 500 | 320068 | 320064 | |
Profiline fix homloklap 20 mm | ![]() | 320061 | 320058 | |
Profiline fix homloklap 30 mm | 38487 | 38483 | ||
Profiline fix homloklap 50 mm | 38223 | 38148 | ||
Profiline fix homloklap 75 mm | 36988 | 36983 | ||
Profiline fix homloklap 100 mm | 320069 | 320236 | ||
Profiline homloklap I.típus | ![]() | 36951 | 36950 | |
Profiline homloklap II.típus | 36841 | 36793 | ||
Profiline homloklap III.típus | 36859 | 36811 | ||

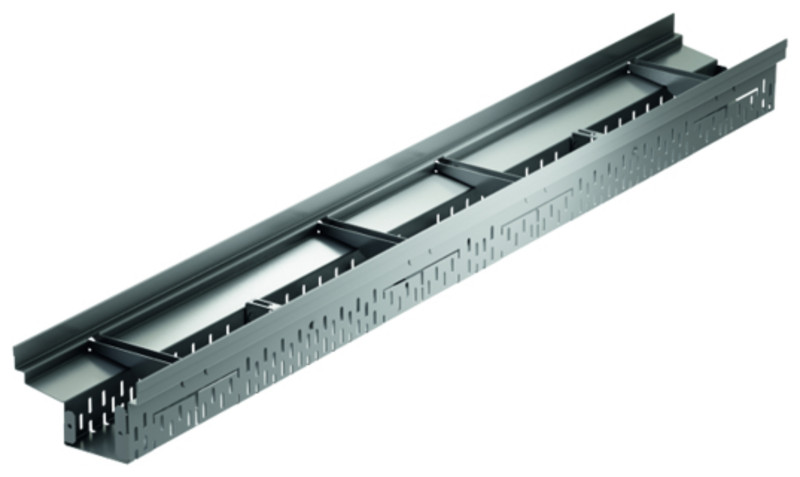

Profiline küszöbfolyóka 75 mm fix magasság | ![]() | 1000 | 320113 | 320110 |
Profiline küszöbfolyóka 75 mm fix magasság | 500 | 320114 | 320111 | |

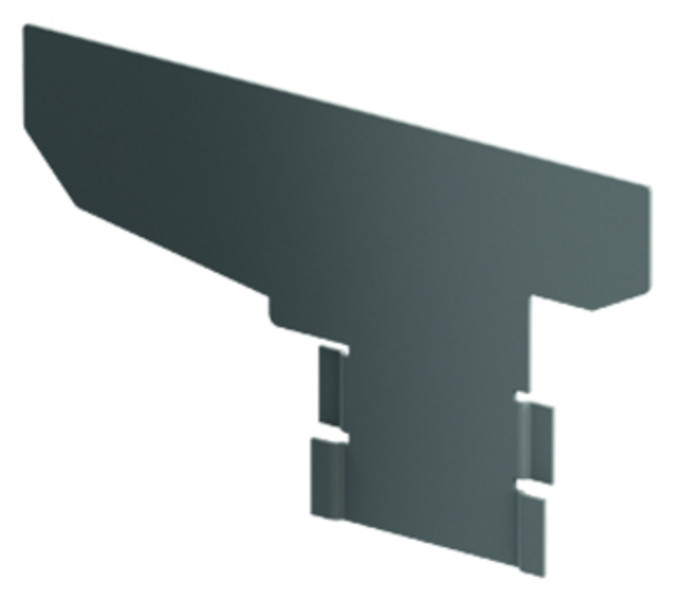

Profiline küszöbfolyóka homloklap | ![]() | 320115 | 320112 | |
Kompozit rács | ![]() | 1000 | 320310 | |

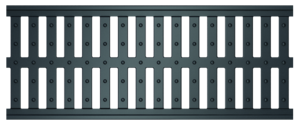

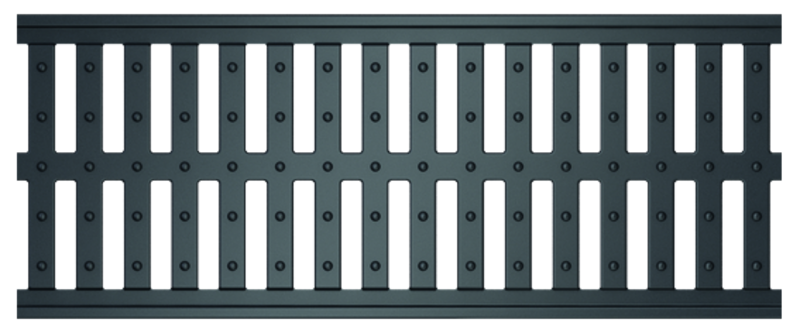

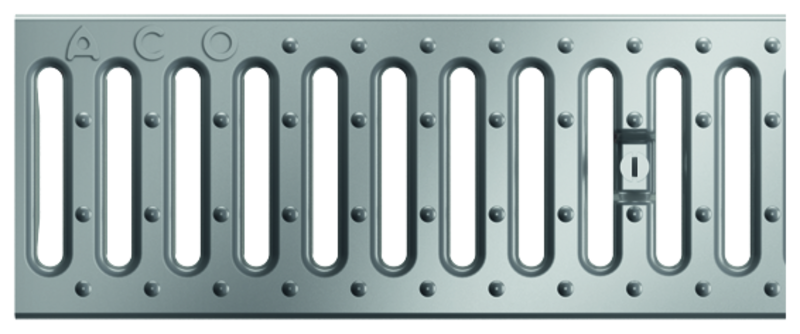

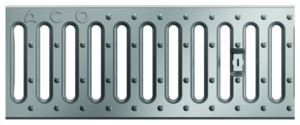

Bordásrács | ![]() | 1000 | 00272 | 00276 |
Bordásrács | 500 | 00273 | 00277 | |
Hálós rács 30x10 mm rácsosztással | ![]() | 1000 | 38441 | 38433 |
Hálós rács 30x10 mm rácsosztással | 500 | 38440 | 38432 | |
Perforált rács | ![]() | 1000 | 36974 | 36968 |
Perforált rács | 500 | 36975 | 36969 | |

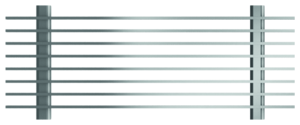

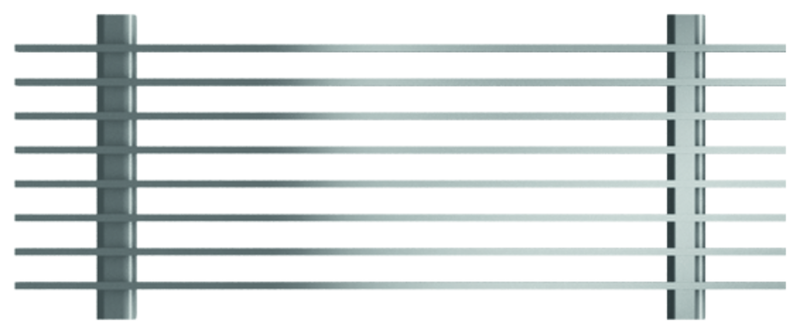

Hosszlamellás rács, 3x15 mm lamellaosztással | ![]() | 1000 | 38813 | 38811 |
Hosszlamellás rács, 3x15 mm lamellaosztással | 500 | 38814 | 38810 | |
Hosszpálcás rács (nagy Heelsafe) | ![]() | 1000 | 37491 | 320124 |
Hosszpálcás rács (nagy Heelsafe) | 500 | 37492 | 320125 | |
Hosszpálcás rács (finom Heelsafe) | ![]() | 1000 | 38548 | - |
Hosszpálcás rács (finom Heelsafe) | 500 | 38549 | - |
ProfiLine 155 mm elemei
Megnevezés | Kép | Méret (mm) | Rendelési szám | |
---|---|---|---|---|
Hossz | Rozsdamentes | Horganyzott | ||
A horganyzott és rozsdamentes termékek kombinációja nem javasolt az esetleges kémiai korrózió kialakulása miatt. Horganyzott testre rozsdamentes rácsot rakni mindenki csak saját felelősségére tehet. | ||||
ProfiLine folyóka 55-78 mm állítható magasság | ![]() | 1000 | 320462 | 320411 |
ProfiLine folyóka 55-78 mm állítható magasság | 500 | 320463 | 320412 | |
ProfiLine folyóka 78-108 mm állítható magasság | 1000 | 320464 | 320413 | |
ProfiLine folyóka 78-108 mm állítható magasság | 500 | 320465 | 320414 | |
ProfiLine folyóka 108-168 mm állítható magasság | 1000 | 320466 | 320415 | |
ProfiLine folyóka 108-168 mm állítható magasság | 500 | 320467 | 320416 | |
ProfiLine folyóka 20 mm fix magasság | ![]() | 2000 | 320477 | 320426 |
ProfiLine folyóka 20 mm fix magasság | 1500 | 320478 | 320427 | |
ProfiLine folyóka 20 mm fix magasság | 1000 | 320479 | 320428 | |
ProfiLine folyóka 20 mm fix magasság | 500 | 320480 | 320429 | |
ProfiLine folyóka 50 mm fix magasság | 2000 | 320486 | 320435 | |
ProfiLine folyóka 50 mm fix magasság | 1000 | 320487 | 320436 | |
ProfiLine folyóka 50 mm fix magasság | 500 | 320488 | 320437 | |
ProfiLine folyóka 75 mm fix magasság | 2000 | 320490 | 320439 | |
ProfiLine folyóka 75 mm fix magasság | 1000 | 320491 | 320440 | |
ProfiLine folyóka 75 mm fix magasság | 500 | 320492 | 320441 | |
ProfiLine folyóka 100 mm fix magasság | 2000 | 320494 | 320443 | |
ProfiLine folyóka 100 mm fix magasság | 1000 | 320495 | 320444 | |
ProfiLine folyóka 100 mm fix magasság | 500 | 320496 | 320445 | |
Profiline fix homloklap 20 mm | ![]() | 320481 | 320430 | |
Profiline fix homloklap 50 mm | 320489 | 320438 | ||
Profiline fix homloklap 75 mm | 320493 | 320442 | ||
Profiline fix homloklap 100 mm | 320497 | 320446 | ||
Profiline homloklap I.típus | ![]() | 320474 | 320423 | |
Profiline homloklap II.típus | 320475 | 320424 | ||
Profiline homloklap III.típus | 320476 | 320425 | ||
Hálós rács 30x10 mm rácsosztással | ![]() | 1000 | 320500 | 320458 |
Hálós rács 30x10 mm rácsosztással | 500 | 320501 | 320459 | |
Hosszlamellás rács, 3x15 mm lamellaosztással | ![]() | 1000 | 320502 | 320460 |
Hosszlamellás rács, 3x15 mm lamellaosztással | 500 | 320503 | 320461 | |
Hosszpálcás rács (nagy Heelsafe) | ![]() | 1000 | 320504 | - |
Hosszpálcás rács (nagy Heelsafe) | 500 | 320505 | - |
ProfiLine 200 mm elemei

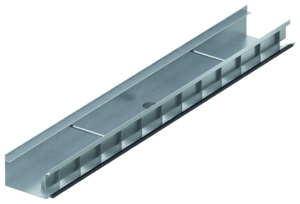

Megnevezés | Kép | Méret (mm) | Rendelési szám | |
---|---|---|---|---|
Hossz | Rozsdamentes | Horganyzott | ||
A horganyzott és rozsdamentes termékek kombinációja nem javasolt az esetleges kémiai korrózió kialakulása miatt. Horganyzott testre rozsdamentes rácsot rakni mindenki csak saját felelősségére tehet. | ||||
ProfiLine folyóka 55-78 mm állítható magasság | ![]() | 1000 | 622513 | 622488 |
ProfiLine folyóka 55-78 mm állítható magasság | 500 | 622514 | 622489 | |
ProfiLine folyóka 78-108 mm állítható magasság | 1000 | 622518 | 622493 | |
ProfiLine folyóka 78-108 mm állítható magasság | 500 | 622519 | 622494 | |
ProfiLine folyóka 108-168 mm állítható magasság | 1000 | 622523 | 622498 | |
ProfiLine folyóka 108-168 mm állítható magasság | 500 | 622524 | 622499 | |
Profiline fix homloklap 50 mm | ![]() | 622508 | 622483 | |
Profiline fix homloklap 75 mm | 622512 | 622487 | ||
Profiline homloklap I.típus | ![]() | 622517 | 622492 | |
Profiline homloklap II.típus | 622522 | 622497 | ||
Profiline homloklap III.típus | 622527 | 622502 | ||
Hálós rács 30x10 mm rácsosztással | ![]() | 1000 | 622528 | 622503 |
Hálós rács 30x10 mm rácsosztással | 500 | 622529 | 622504 |
ProfiLine 250 mm elemei
Megnevezés | Kép | Méret (mm) | Rendelési szám | |
---|---|---|---|---|
Hossz | Rozsdamentes | Horganyzott | ||
A horganyzott és rozsdamentes termékek kombinációja nem javasolt az esetleges kémiai korrózió kialakulása miatt. Horganyzott testre rozsdamentes rácsot rakni mindenki csak saját felelősségére tehet. | ||||
ProfiLine folyóka 55-78 mm állítható magasság | ![]() | 1000 | 36824 | 36776 |
ProfiLine folyóka 55-78 mm állítható magasság | 500 | 36825 | 36777 | |
ProfiLine folyóka 78-108 mm állítható magasság | 1000 | 36842 | 36794 | |
ProfiLine folyóka 78-108 mm állítható magasság | 500 | 36843 | 36795 | |
ProfiLine folyóka 108-168 mm állítható magasság | 1000 | 36860 | 36812 | |
ProfiLine folyóka 108-168 mm állítható magasság | 500 | 36861 | 36813 | |
Profiline fix homloklap 50 mm | ![]() | - | 38795 | |
Profiline homloklap I.típus | ![]() | 36829 | 36781 | |
Profiline homloklap II.típus | 36847 | 36799 | ||
Profiline homloklap III.típus | 36865 | 36817 | ||
Hálós rács 30x10 mm rácsosztással | ![]() | 1000 | 38443 | 38435 |
Hálós rács 30x10 mm rácsosztással | 500 | 38442 | 38434 |
Feltét összefolyóhoz
Megnevezés | Kép | Magasság (mm) | Méret (mm) | Rendelési szám | ||
---|---|---|---|---|---|---|
Hossz | Szélesség | Rozsdamentes | Horganyzott | |||
A horganyzott és rozsdamentes termékek kombinációja nem javasolt az esetleges kémiai korrózió kialakulása miatt. Horganyzott testre rozsdamentes rácsot rakni mindenki csak saját felelősségére tehet. | ||||||

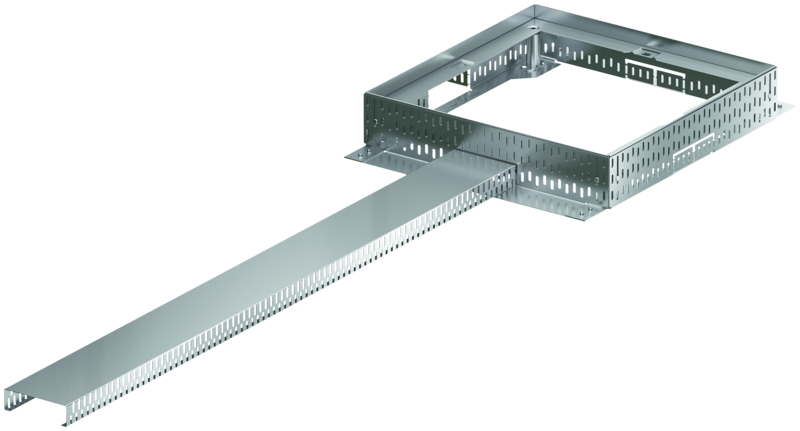

Feltét elem összefolyóhoz - fix (a rejtett csatornát külön kell rendelni) | ![]() | 50 | 300 | 300 | 320016 | 320007 |
50 | 400 | 400 | 320019 | 320010 | ||
50 | 500 | 500 | 320022 | 320013 | ||
Feltét elem összefolyóhoz - állítható | ![]() | 55-78 | 300 | 300 | 320017 | 320008 |
78-108 | 300 | 300 | 320018 | 320009 | ||
55-78 | 400 | 400 | 320020 | 320011 | ||
78-108 | 400 | 400 | 320021 | 320012 | ||
55-78 | 500 | 500 | 320023 | 320014 | ||
78-108 | 500 | 500 | 3200124 | 320015 | ||

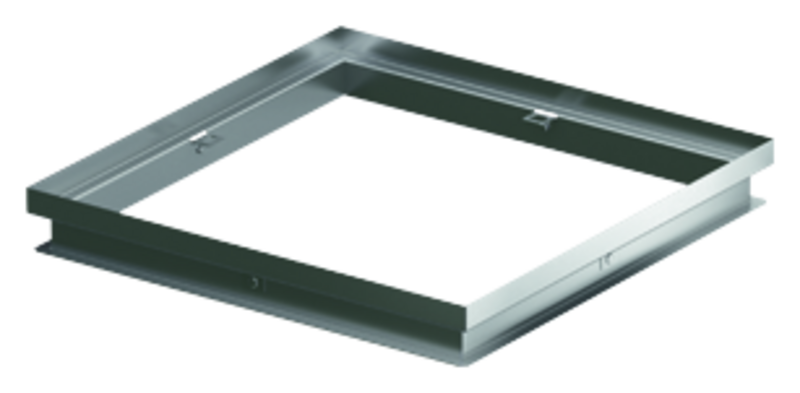

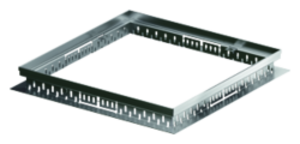

Magasítókeret feltét elemhez | ![]() | 30 | 300 | 300 | 320034 | 320025 |
60 | 300 | 300 | 320035 | 320026 | ||
120 | 300 | 300 | 320036 | 320027 | ||
30 | 400 | 400 | 320037 | 320028 | ||
60 | 400 | 400 | 320038 | 320029 | ||
120 | 400 | 400 | 320039 | 320030 | ||
30 | 500 | 500 | 320040 | 320031 | ||
60 | 500 | 500 | 320041 | 320032 | ||
120 | 500 | 500 | 320042 | 320033 | ||

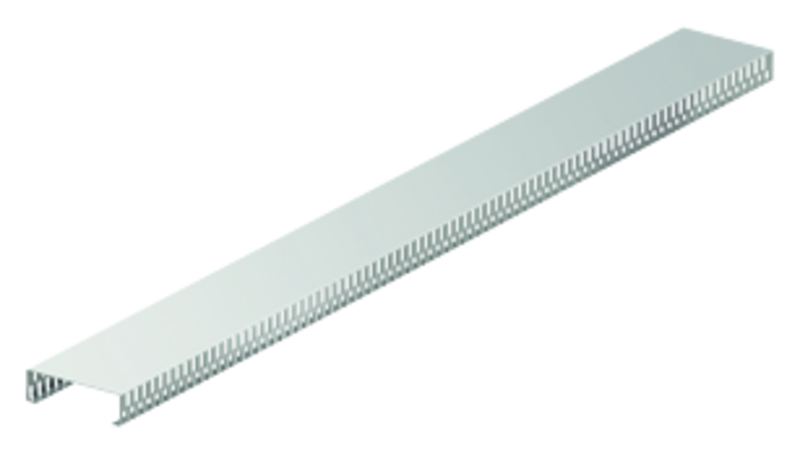

Rejtett csatorna | ![]() | 30 | 2000 | 100 | 00307 | 00328 |
30 | 1000 | 100 | 320117 | 320116 | ||

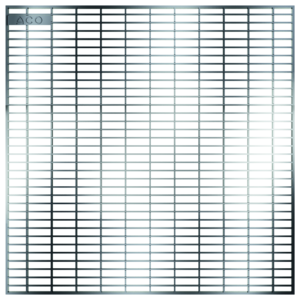

Hálósrács 30x10 mm rácsosztással | ![]() | 300 | 300 | 320046 | 320043 | |
400 | 400 | 38573 | 38570 | |||
500 | 500 | 38574 | 38571 | |||

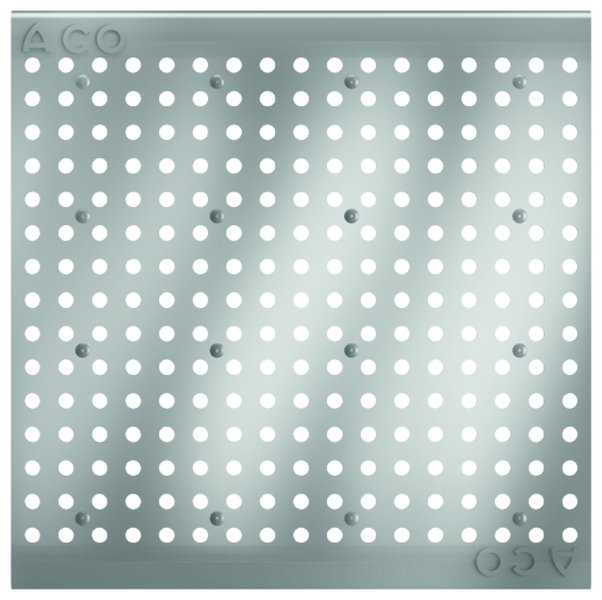

Perforáltrács | ![]() | 300 | 300 | 320045 | - | |
400 | 400 | 38583 | - | |||
500 | 500 | 38584 | - | |||

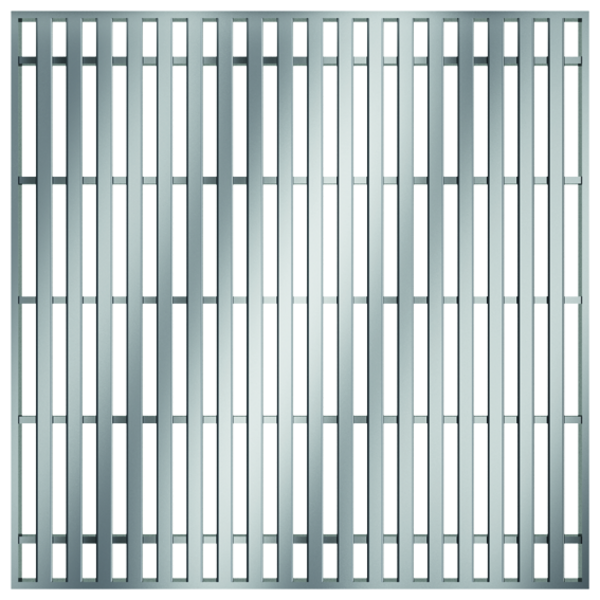

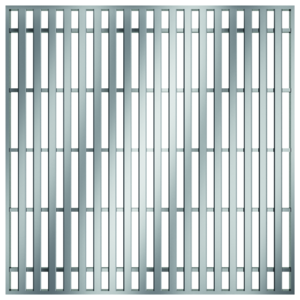

Hosszpálcás rács (Nagy Heelsafe) | ![]() | 300 | 300 | 320047 | - | |
400 | 400 | 38589 | - | |||
500 | 500 | 38590 | - | |||

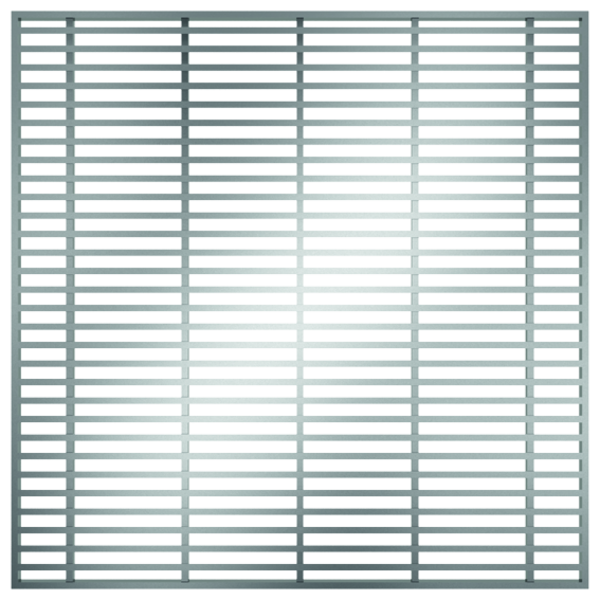

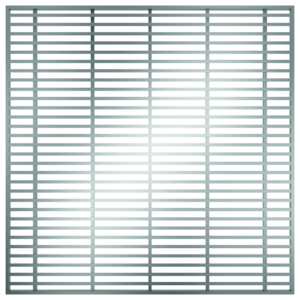

Hosszpálcás rács (Finom Heelsafe) | ![]() | 300 | 300 | 320048 | - | |
400 | 400 | 38592 | - | |||
500 | 500 | 38593 | - |
ProfiLine folyóka rajzok
ACO ProfiLine 100 fix magasságú folyóka 0,5-1,0m | dwg | ||
ACO ProfiLine 100 állítható magasságú folyóka 0,5-1,0m | dwg | ||
ACO ProfiLine 130 állítható magasságú folyóka 0,5-1,0m | dwg | ||
ACO ProfiLine 250 állítható magasságú folyóka 0,5-1,0m | dwg | ||
Fődémátvezető idom | dwg | ||

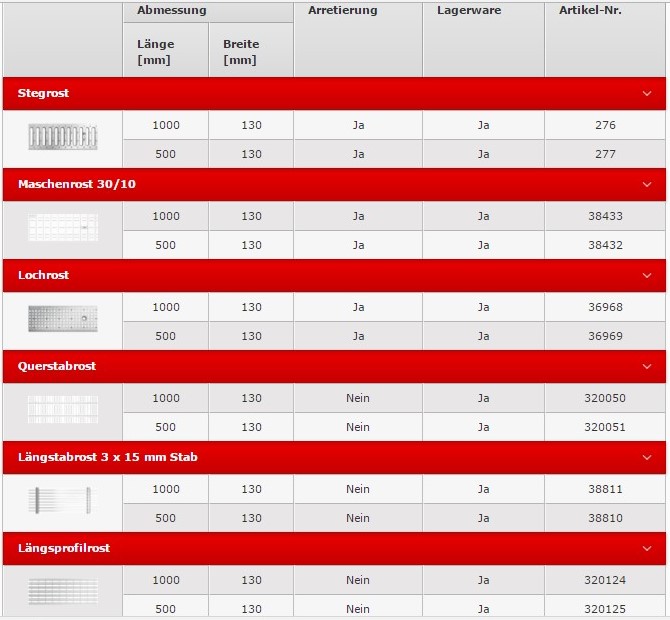

ACO ProfiLine rácsok | ábra | ||
ACO PROFILINE IFC FÁJLOK | IFC |
Beépítési útmutatók
ACO ProfiLine beépítési útmutató (német) A horganyzott és rozsdamentes termékek kombinációja nem javasolt az esetleges kémiai korrózió kialakulása miatt. Horganyzott testre rozsdamentes rácsot rakni mindenki csak saját felelőségére tehet. |
Kiírási szövegek
ACO ProfiLine kiírási szöveg | doc |
