Terméktulajdonságok
3. felszereltségi fok
A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.
A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.
Ürítéskor vagy tisztításkor sem léphet fel szaghatás.
A tisztított szennyvizet beépített átemelőszivattyú továbbítja.
3. felszereltségi fok iszapkinyomó szivattyúval
A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.
A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.
Ürítéskor vagy tisztításkor sem léphet fel szaghatás.
A zsírleválasztó ürítését iszapkinyomó szivattyú segíti.
A tisztított szennyvizet beépített átemelőszivattyú továbbítja.

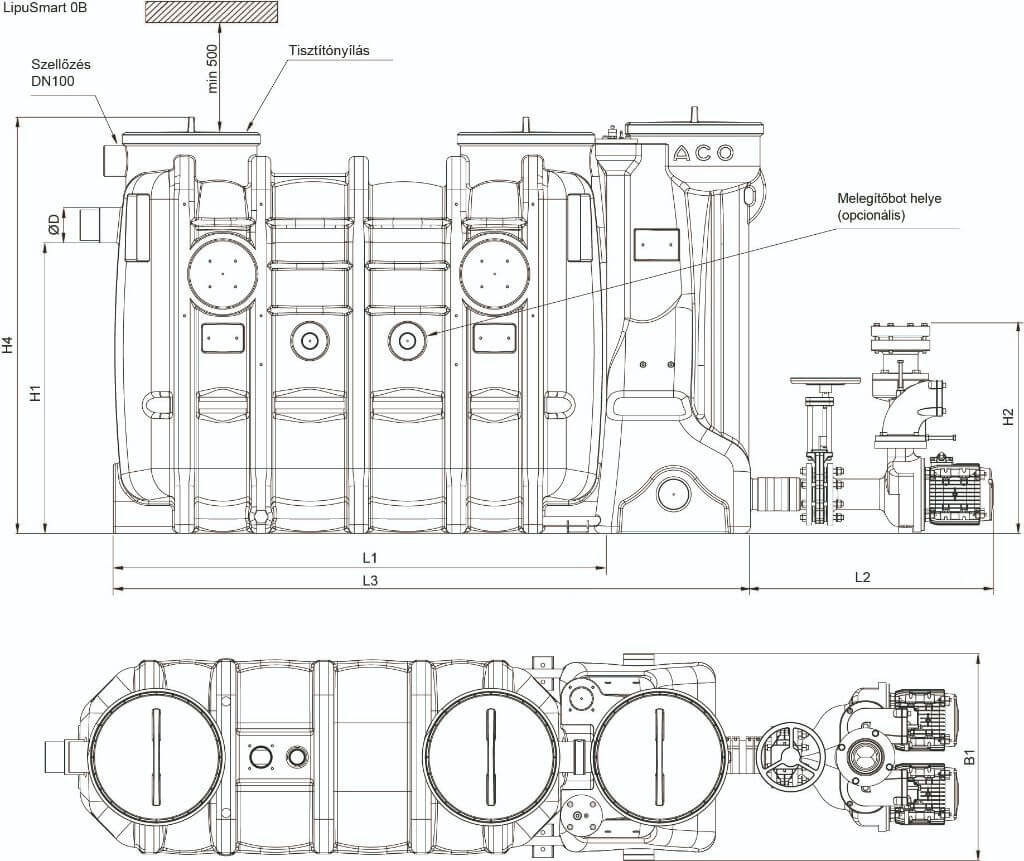

| Teljesítmény | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | L5 (mm) | H1 (mm) | H2 (mm) | H3 (mm) | H4 (mm) | B1 (mm) | B2 (mm) | B3 (mm) | D (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 l/s | 1100 | 800 | 1625 | 300 | 680 | 1055 | 753 | 1680 | 1500 | 742 | 880 | 930 | 110 |
| NG 3 l/s | 1450 | 800 | 1975 | 300 | 680 | 1055 | 753 | 1680 | 1500 | 742 | 880 | 930 | 110 |
| NG 4 l/s | 1760 | 800 | 2285 | 300 | 680 | 1055 | 753 | 1680 | 1500 | 742 | 880 | 930 | 110 |
| NG 5,5 l/s | 1760 | 835 | 2287 | 300 | 680 | 1250 | 753 | 1880 | 1700 | 960 | 1130 | 1180 | 160 |
| NG 7 l/s | 1960 | 835 | 2487 | 300 | 680 | 1250 | 753 | 1880 | 1700 | 960 | 1130 | 1180 | 160 |
| NG 8,5 l/s | 2250 | 835 | 2777 | 300 | 680 | 1250 | 753 | 1880 | 1700 | 960 | 1130 | 1180 | 160 |
| NG 10 l/s | 2450 | 835 | 2977 | 300 | 680 | 1250 | 753 | 1880 | 1700 | 960 | 1130 | 1180 | 160 |
| Névleges teljesítmény (l/s) | Csőcsatlakozás (DN) | Iszaptér (l) | Zsírtároló (l) | Teljes térfogat (l) | Szivattyú teljesítménye (kW) | Átemelőtartály térfogata (l) | Súly üresen (kg) | Súly töltve (kg) | Cikkszám |
|---|---|---|---|---|---|---|---|---|---|
| 2 | DN100 | 210 | 100 | 440 | 1,5 | 155 | 194 | 634 | 3552.36.00 |
| 3 | DN100 | 300 | 150 | 630 | 1,5 | 155 | 204 | 834 | 3553.36.00 |
| 4 | DN100 | 400 | 200 | 830 | 1,5 | 155 | 219 | 1049 | 3554.36.00 |
| 5,5 | DN150 | 725 | 360 | 1430 | 4,0 | 235 | 323 | 1753 | 3555.36.00 |
| 7 | DN150 | 800 | 400 | 1600 | 4,0 | 235 | 340 | 1940 | 3557.36.00 |
| 8,5 | DN150 | 940 | 475 | 1900 | 4,0 | 235 | 361 | 2261 | 3558.36.00 |
| 10 | DN150 | 1000 | 520 | 2000 | 4,0 | 235 | 373 | 2353 | 3560.36.00 |
| Cikkszám | Teljesítmény | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 3552.36.00 | 2 l/s | JPG | DXF | IGS | IFC | Revit2014 | Revit2015 | Revit2016 | Revit2017 |
| 3553.36.00 | 3 l/s | JPG | DXF | IGS | IFC | Revit2014 | Revit2015 | Revit2016 | Revit2017 |
| 3554.36.00 | 4 l/s | JPG | DXF | IGS | IFC | Revit2014 | Revit2015 | Revit2016 | Revit2017 |
| 3555.36.00 | 5,5 l/s | JPG | DXF | IGS | IFC | Revit2014 | Revit2015 | Revit2016 | Revit2017 |
| 3557.36.00 | 7 l/s | JPG | DXF | IGS | IFC | Revit2014 | Revit2015 | Revit2016 | Revit2017 |
| 3558.36.00 | 8,5 l/s | JPG | DXF | IGS | IFC | Revit2014 | Revit2015 | Revit2016 | Revit2017 |
| 3560.36.00 | 10 l/s | JPG | DXF | IGS | IFC | Revit2014 | Revit2015 | Revit2016 | Revit2017 |
