Fedeles résfolyóka futópályák víztelenítésére

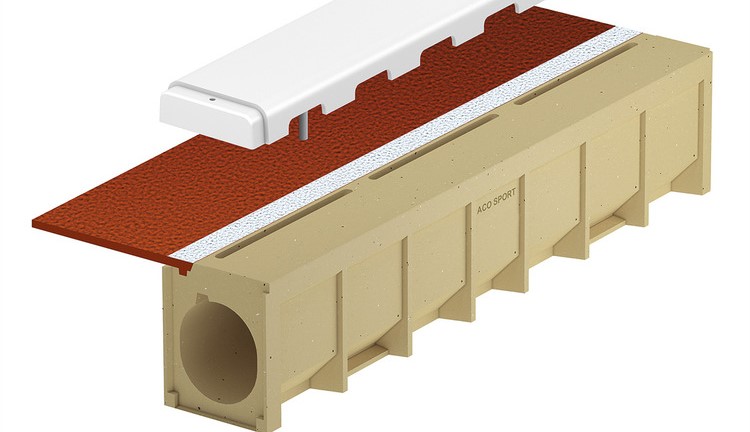

ACO SPORT® típusú vízelvezető rendszer 125 mm szélességű folyókák az IAAF előírásoknak megfelelően vannak kialakítva. Az úgynevezett üreges profilcsatornáknak megfelelően a rendszerelemek megfelelnek az IWR követelményeinek is, illetve figyelembe veszik a jelenlegi FIFA szabályokat is a játéktér vízelvezetésére és korlátozásaira vonatkozóan.

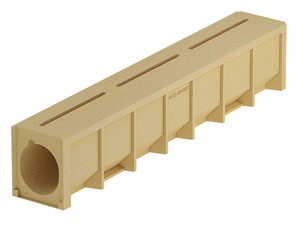

A nút felőli oldalon a műanyag burkolatú pálya csatlakozik a folyókához, míg a másik oldalon a füves pálya. Ebben az esetben a füves pálya és a műanyag burkolatú felület egy szintben van.
Egyenes vagy íves (R=36,5 m IAAF standard) kialakítás, de van 24 és 48 m sugarú is. A folyókatest polimerbeton, mely teljes mértékben fagymentes, nagyon erős, ugyanakkor nagyon könnyű.
Adatlap és beépítés - műa.fedéllel.
Adatlap és beépítés - műa.fedél nélkül.
| Egyenes | Íves | |
|---|---|---|
| Tiszta szélesség | 125 mm | |
| Magasság | 200 mm | |
| Hossz | 1000 mm | |
| Súly | 29 kg | |
| Cikkszám | 15519 | 15525 |

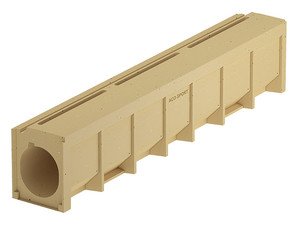

Mind a két oldalon a műanyag burkolatú pálya csatlakozik a folyókához.
Egyenes vagy íves (R=36,5 m az IAAF standard ív, de van 24 és 48 m is melyek az IAAF double bend track kialakítás esetén standard ívek) kialakítás. A folyókatest polimerbeton, mely teljes mértékben fagymentes, nagyon erős, ugyanakkor nagyon könnyű.
Adatlap és beépítés - műa.fedél nélkül.
Adatlap és beépítés - műa.fedéllel.
| Egyenes | Íves | Speciális ív | ||
|---|---|---|---|---|
| Sugár | - | 36,5 m | 24 m | 48 m |
| Tiszta szélesség | 125 mm | |||
| Magasság | 187 mm | |||
| Hossz | 1000 mm | |||
| Súly | 29,5 kg | |||
| Cikkszám | 00587 | 00588 | 00597 | 00598 |

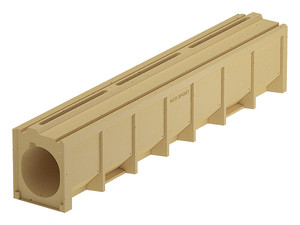

Mind a két oldalon a műanyag burkolatú pálya csatlakozik a folyókához.
Egyenes vagy íves (R=36,5 m az IAAF standard ív) kialakítás. A folyókatest polimerbeton, mely teljes mértékben fagymentes, nagyon erős, ugyanakkor nagyon könnyű.
Adatlap és beépítés - műa.fedél nélkül.
Adatlap és beépítés - műa.fedéllel.
| egyenes | íves | |
|---|---|---|
| Sugár | -- | 36,5 m |
| Tiszta szélesség | 125 mm | |
| Magasság | 200 mm | |
| Hossz | 1000 mm | |
| Súly | 27 kg | |
| Cikkszám | 15547 | 15550 |
| Bekötőakna | Tisztító idom | |
|---|---|---|
| Tiszta szélesség | 125 mm | |
| Hossz | 500 mm | |
| Szélesség | 165 mm | |
| Magasság | 483 mm | 198 mm |
| Súly | 18,7 kg | 11,2 kg |
| cikkszám | 00604 | 15574 |
| Adatlap | ||

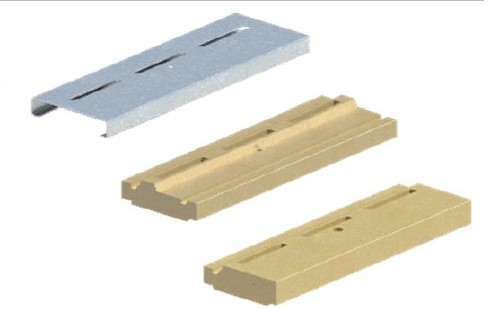

| Cikkszám | Fedél aknákhoz |
|---|---|
| 15549 | Mind két oldalról műanyag burkolattal ellátott pályához, peremmel |
| 15523 | Egyik oldalról műanyag burkolattal, másik oldalról füvesített pályához |
| 15720 | Mind két oldalról műanyag burkolattal ellátott pályához, perem nélkül |

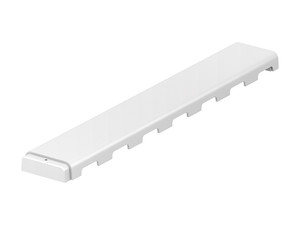

| Egyenes | Íves | |
|---|---|---|
| Ív | - | 36,5 m |
| Hossz | 1000 mm | |
| Szélesség | 160 mm | |
| Magasság | 50 mm | |
| Súly | 2,6 kg | |
| Cikkszám | 00363 | 00362 |
| Adatlap | ||
