AG157 egyrészes padlóössszefolyók

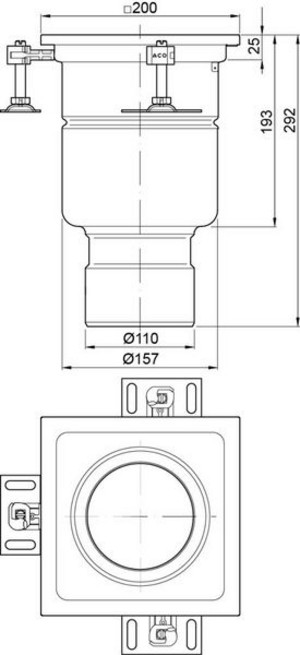

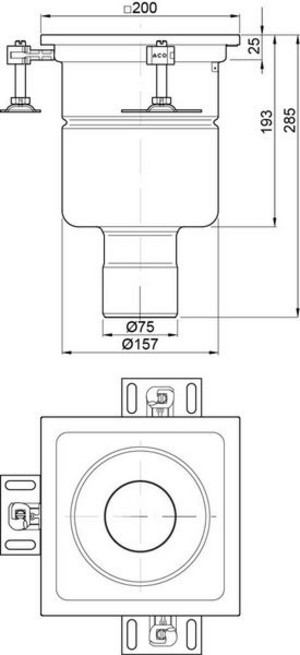

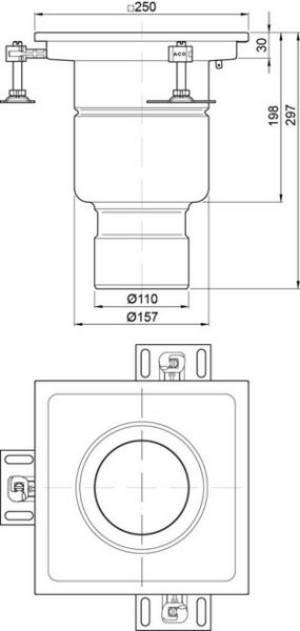

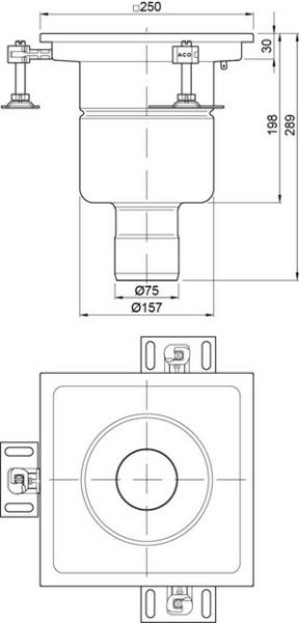

Fix magasságú, egyrészes, függőleges kivezetésű padlóösszefolyó

Felsőrész
mérete
Kivezetés átmérője (mm)BűzzárAlapanyagCikkszámLetöltés
Hagyományos peremkialakítás
200x200
75mmBűzzár nélkül1.4301408000dxf
1.4404408100dxf
Bűzzárral1.4301408001dxf
1.4404408101dxf
250x25075mmBűzzár nélkül1.4301408016dxf
1.4404408116dxf
Bűzzárral1.4301408017dxf
1.4404408117dxf
200x200110mmBűzzár nélkül1.4301408002dxf
1.4404408102dxf
Bűzzárral1.4301408003dxf
1.4404408103dxf
250x250110mmBűzzár nélkül1.4301408018dxf
1.4404408118dxf
Bűzzárral1.4301408019dxf
1.4404408119dxf

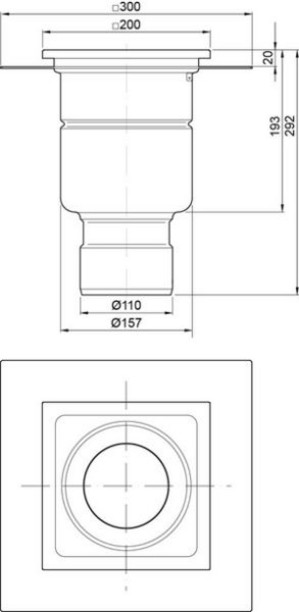

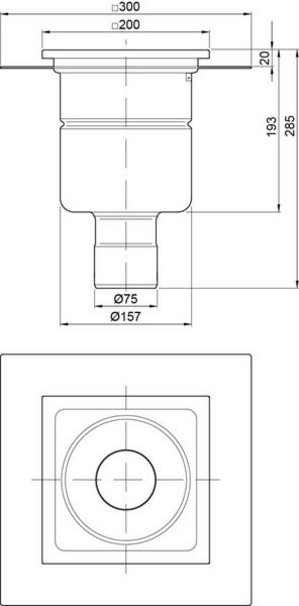

Csempeperemes kialakítás

200x20075mmBűzzárral1.4301408047dxf
1.4404408147dxf

200x200110mmBűzzárral1.4301408099dxf
1.4404408199dxf

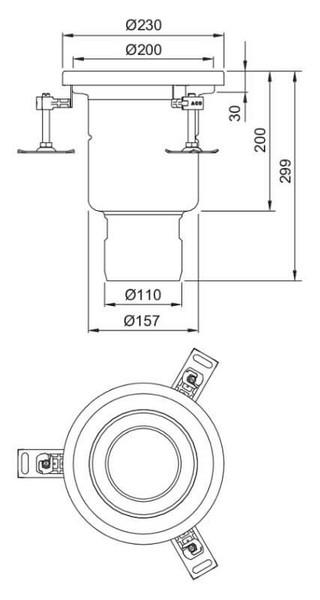

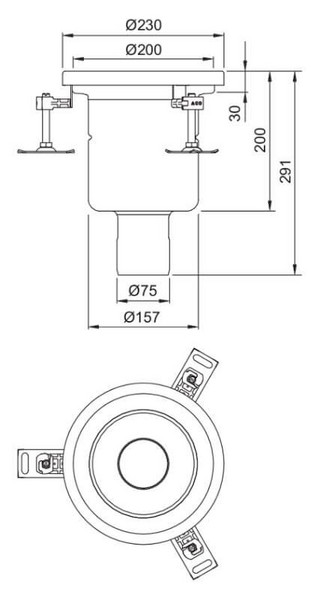

Fix magasságú, egyrészes, függőleges kivezetésű padlóösszefolyó kör alakú kerettel

Felsőrész átmérőjeKivezetés átmérője (mm)BűzzárAlapanyagCikkszámLetöltés
Hagyományos peremkialakítás
23075mmBűzzár nélkül1.4301446734dxf
1.4404446742dxf
Bűzzárral1.4301446735dxf
1.4404446743dxf
230110mmBűzzár nélkül1.4301446736dxf
1.4404446744dxf
Bűzzárral1.4301446737dxf
1.4404446745dxf

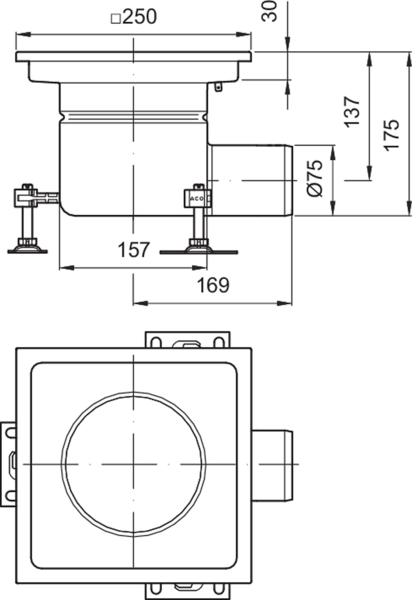

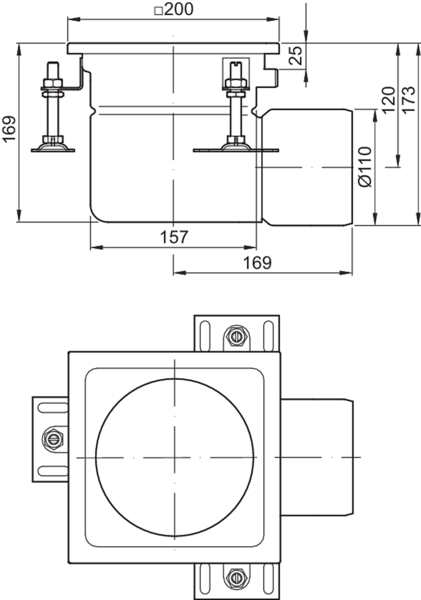

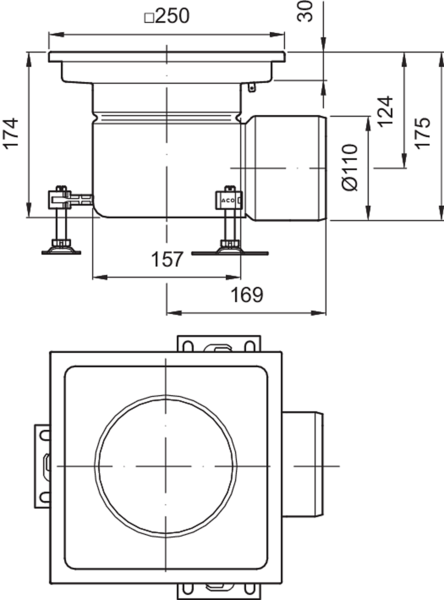

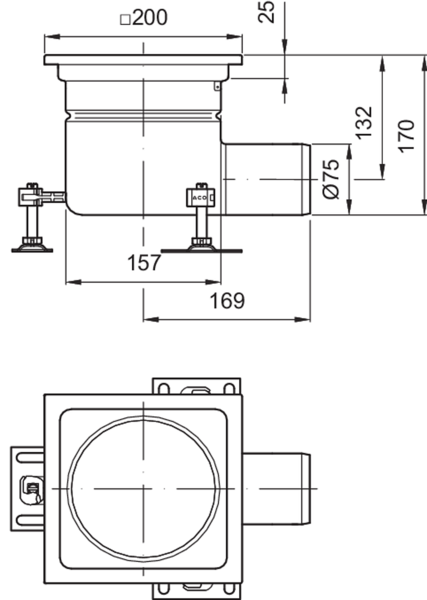

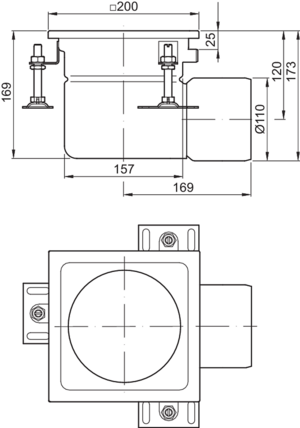

Fix magasságú, egyrészes, vízszintes kivezetésű padlóösszefolyó

Felsőrész
mérete
Kivezetés átmérője (mm)BűzzárAlapanyagCikkszámLetöltés
Hagyományos peremkialakítás
200x200
75mmBűzzár nélkül1.4301408008dxf
1.4404408108dxf
Bűzzárral1.4301408009dxf
1.4404408109dxf
250x25075mmBűzzár nélkül1.4301408024dxf
1.4404408124dxf
Bűzzárral1.4301408025dxf
1.4404408125dxf
200x200110mmBűzzár nélkül1.4301408010dxf
1.4404408110dxf
Bűzzárral1.4301408011dxf
1.4404408111dxf
250x250110mmBűzzár nélkül1.4301408026dxf
1.4404408126dxf
Bűzzárral1.4301408027dxf
1.4404408127dxf

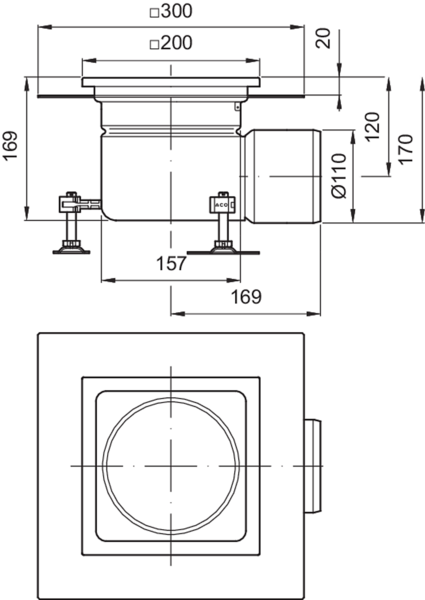

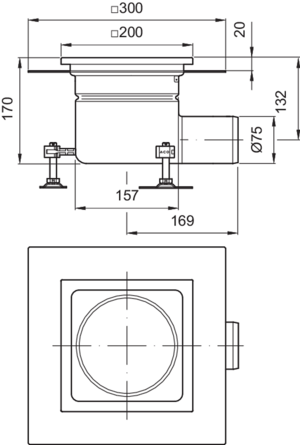

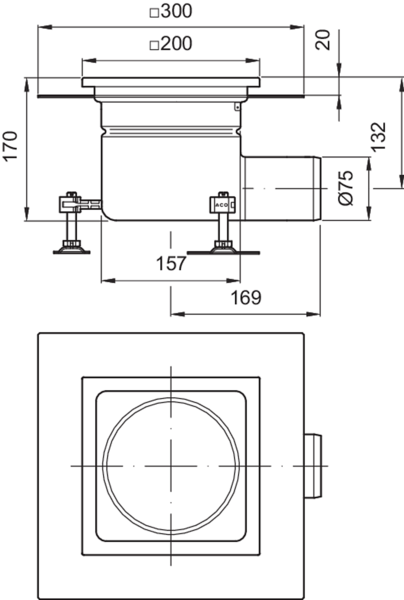

Csempeperemes kialakítás

200x20075mmBűzzárral1.4301408014dxf
1.4404408114dxf

200x200110mmBűzzárral1.4301408015dxf
1.4404408115dxf

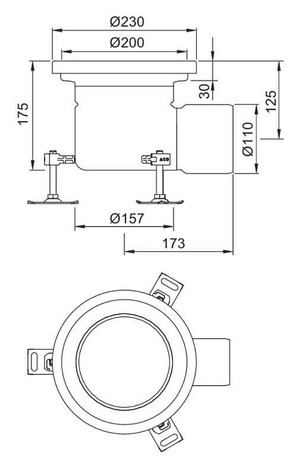

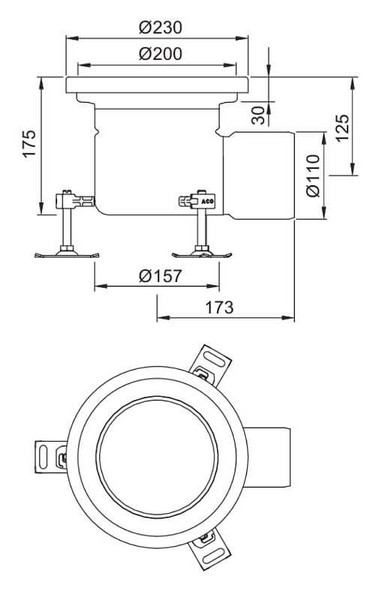

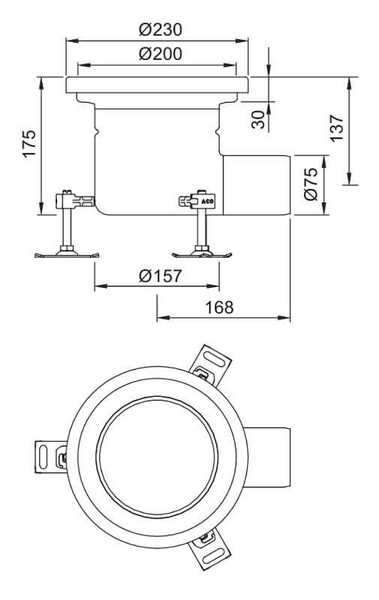

Fix magasságú, egyrészes, vízszintes kivezetésű padlóösszefolyó kör alakú kerettel

Felsőrész átmérőjeKivezetés átmérője (mm)BűzzárAlapanyagCikkszámLetöltés
Hagyományos peremkialakítás
23075mmBűzzár nélkül1.4301446738dxf
1.4404446746dxf
Bűzzárral1.4301446739dxf
1.4404446747dxf
230110mmBűzzár nélkül1.4301446740dxf
1.4404446748dxf
Bűzzárral1.4301446741dxf
1.4404446749dxf
