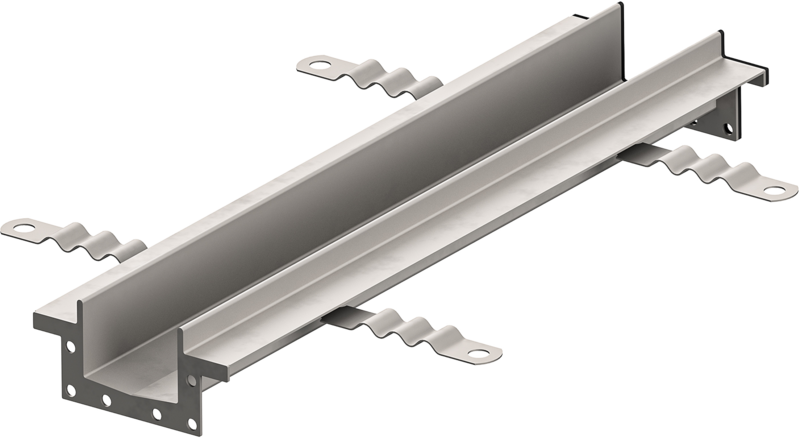

Modular 64 résfolyóka

Termékinformáció

  • 64 mm-es résszélességű, teljes egészében rozsdamentes acél folyókarendszer
  • AISI 304 vagy AISI 316L alapanyag
  • Belső magasság 50 mm
  • 0,5 m, 1 m, 2 m és 3 m hosszú elemekből álló moduláris rendszer, amely a tökéletes vízzáróság érdekében gumitömítésekkel és csavaros elemkapcsolattal van ellátva
  • Csempeperemmel, hogy a vízszigetelés és a folyóka kapcsolata tökéletes legyen
  • “V” folyóka profil, hatékonyabb vízelvezetés érdekében
  • Beltéri és kültéri felhasználásra egyaránt alkalmazható
  • 3 különböző típusú fedél is ellátható a folyókatest

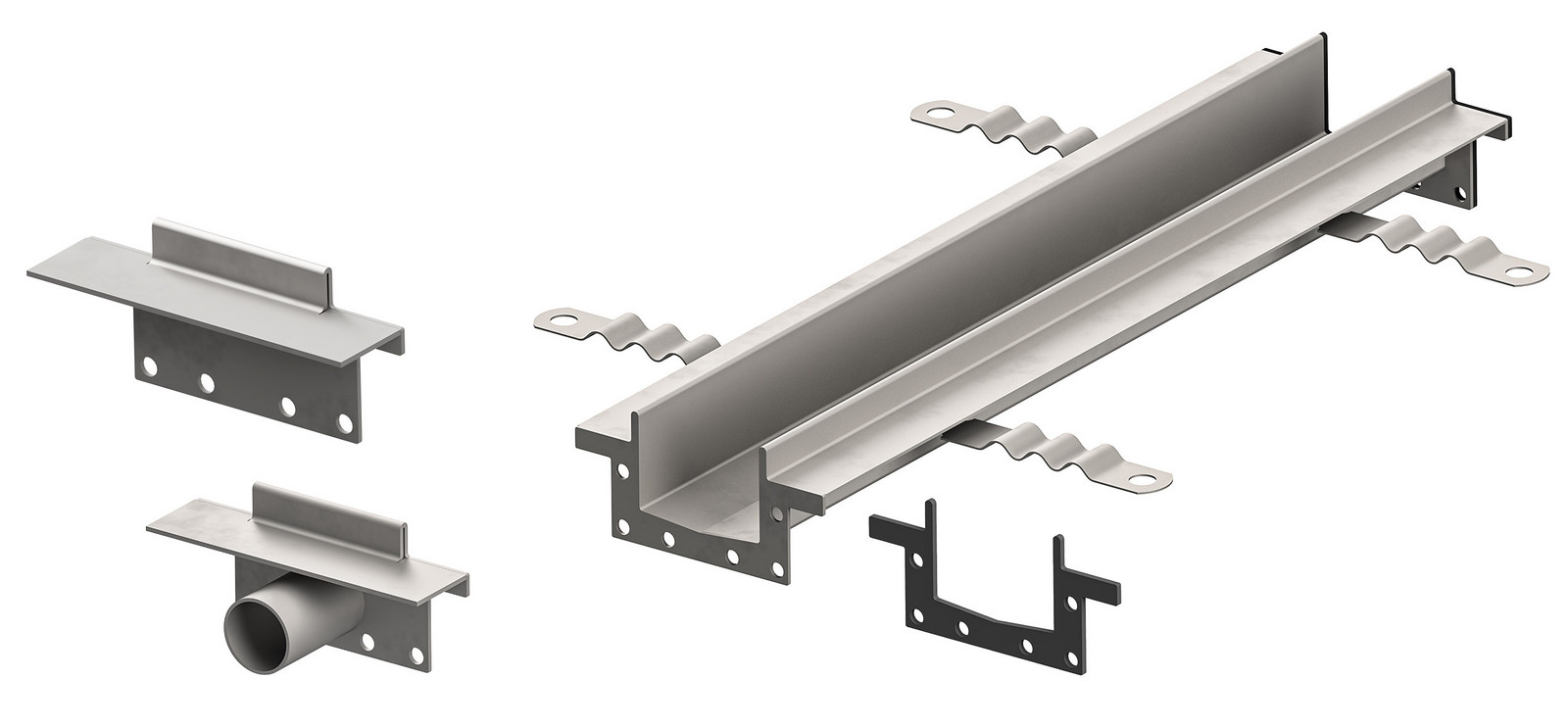

Modular 64 Focuspoint

Folyókatest

AlapanyagHosszúság (mm)Magasság (mm)Cikkszám
ACO Modular 64

Karimával

ACO Modular 64

Karima nélkül

AISI 304
rozsdamentes
acél
50050449108
100050449107
200050449106
300050449105

Folyókatest elem közepén vízkivételi ponttal

ACO Modular 64ACO Modular 64

Vízszintes kivezetéssel
Átmérő (mm)Szélesség (mm)Magasság (mm)Cikkszám
ACO Modular 64ACO Modular 643250050449113
Függőleges kivezetéssel
Átmérő (mm)Szélesség (mm)Magasság (mm)Cikkszám
ACO Modular 64ACO Modular 645050050449126

Folyókatest elem végén vízkivételi ponttal

ACO Modular 64

Függőleges kivezetéssel
Átmérő (mm)Szélesség (mm)Magasság (mm)Cikkszám
ACO Modular 64ACO Modular 645050050449127

Sarokelem 300x300

Hosszúság (mm)Szélesség (mm)Magasság (mm)Cikkszám
ACO Modular 64ACO Modular 6430030050449190

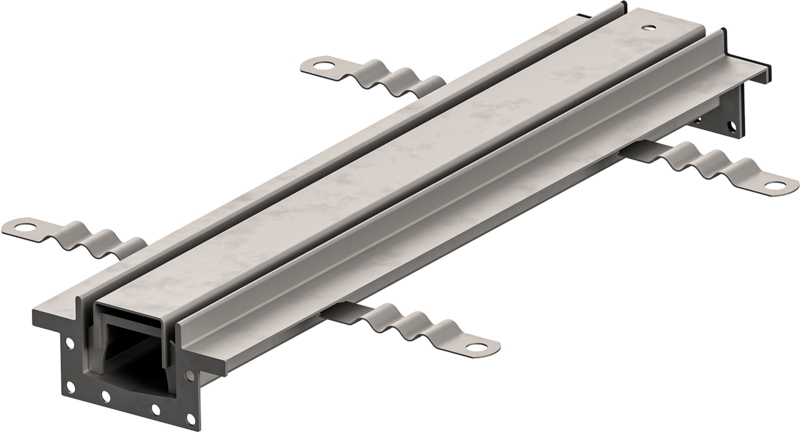

Burkolható fedéllel

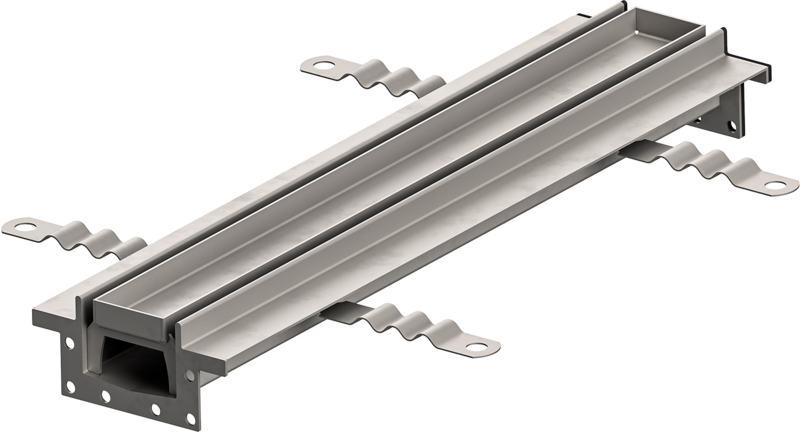

Solid fedéllel
Quadrato ráccsal

AISI 304 rozsdamentes acél rácsok és fedelek

Műszaki rajzTeherbírásHosszúság (mm)Cikkszám

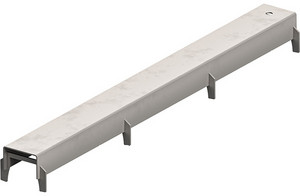

Burkolható fedél
ACO Modular 64ACO Modular 64L15500449122
1000449123
Solid fedél
ACO Modular 64ACO Modular 64L15500449120
1000449121
Quadrato rács
ACO Modular 64ACO Modular 64L15500449124
1000449125

AISI 304 rozsdamentes acél rácsok és fedelek sarokelemhez

TeherbírásHosszúság (mm)Cikkszám
Burkolható fedél
ACO Modular 64L15300 x 300449176
Solid fedél
ACO Modular 64L15300 x 300449175
Quadrato rács
ACO Modular 64L15300 x 300449177
Homloklapok gumitömítéssel
LeírásMagasság (mm)Cikkszám
ACO Modular 64Homloklap szakasz elejére/végére50449191
ACO Modular 64Homloklap DN 32 csőcsonkkal50449111
Gumitömítés (*)
LeírásMagasság (mm)Cikkszám
ACO Modular 64EPDM gumitömítés50449109

* Karimánként 1 gumitömítés szükséges
