ACO Hydrojet OAE XL Parallel zsírleválasztó - 3. felszereltségi fok

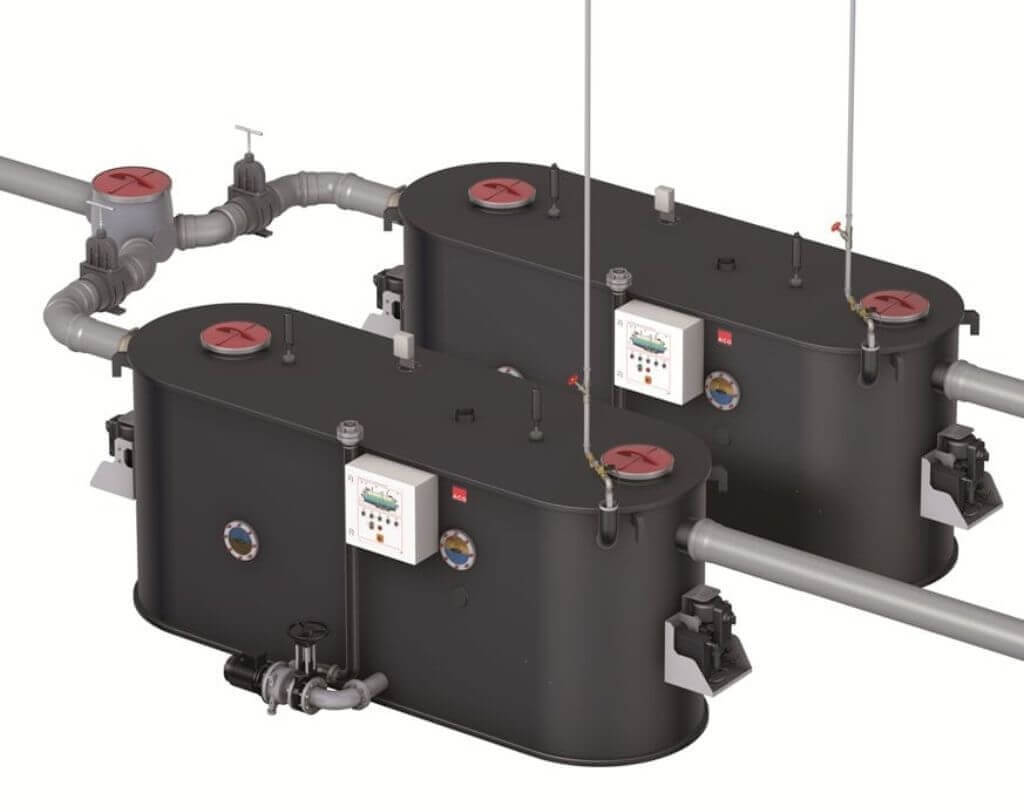

Grease Separator Hydrojet OXL Plants NS 40

Terméktulajdonságok

  • Zsírleválasztó berendezés az EN 1825 szabvány alapján
  • Integrált iszaptérrel
  • Rendkívül nagy szennyvízterhelésre
  • 2 db zsírleválasztó párhuzamos elrendezésben elosztó egységgel
  • Direktleszívó csőcsatlakozással
  • Szabadon álló kivitel fagymentes helyiségekbe
  • A tartály belső tisztítása automatikus vezérlésű hidro-mechanikus nagynyomású belső lemosófejjel történhet
  • Jobb vagy bal oldali betekintőablakkal
  • Feltöltő készülékkel, vízszál megszakításos golyós csappal (R 3/4”)
  • Iszapkinyomó szivattyúval

Alapfelszereltség

A zsírleválasztó ürítése és tisztítása fedlapon keresztül történhet.

Erős szaghatás léphet fel ürítéskor és tisztításkor.

FA PE-oval 01-Basis - Aktiv

1. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítása a fedlapokon keresztül történhet.

Erős szaghatás léphet fel tisztításkor.

FA PE-oval 02-AS1 - Aktiv

2. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását a kézi indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

FA PE-oval 03a-AS2-OS - Aktiv

2. felszereltségi fok iszapkinyomó szivattyúval

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását a kézi indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

A zsírleválasztó ürítését iszapkinyomó szivattyú segíti.

FA PE-oval 03b-AS2-OSE - Aktiv

3. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

FA PE-oval 04a-AS3-OA - Aktiv

3. felszereltségi fok iszapkinyomó szivattyúval

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás.

A zsírleválasztó ürítését iszapkinyomó szivattyú segíti.

FA PE-oval 04b-AS3-OAE - Aktiv
Névleges
teljesítmény
(l/s)		Csőcsatlakozás
(DN)		Iszaptér
(l)		Zsírtároló
(l)		Teljes térfogat
(l)		CikkszámMűszaki rajz
40DN2004140170075203840.85.40dxf
50DN2005100214093203850.85.40dxf
60DN25060402580111003860.85.40dxf

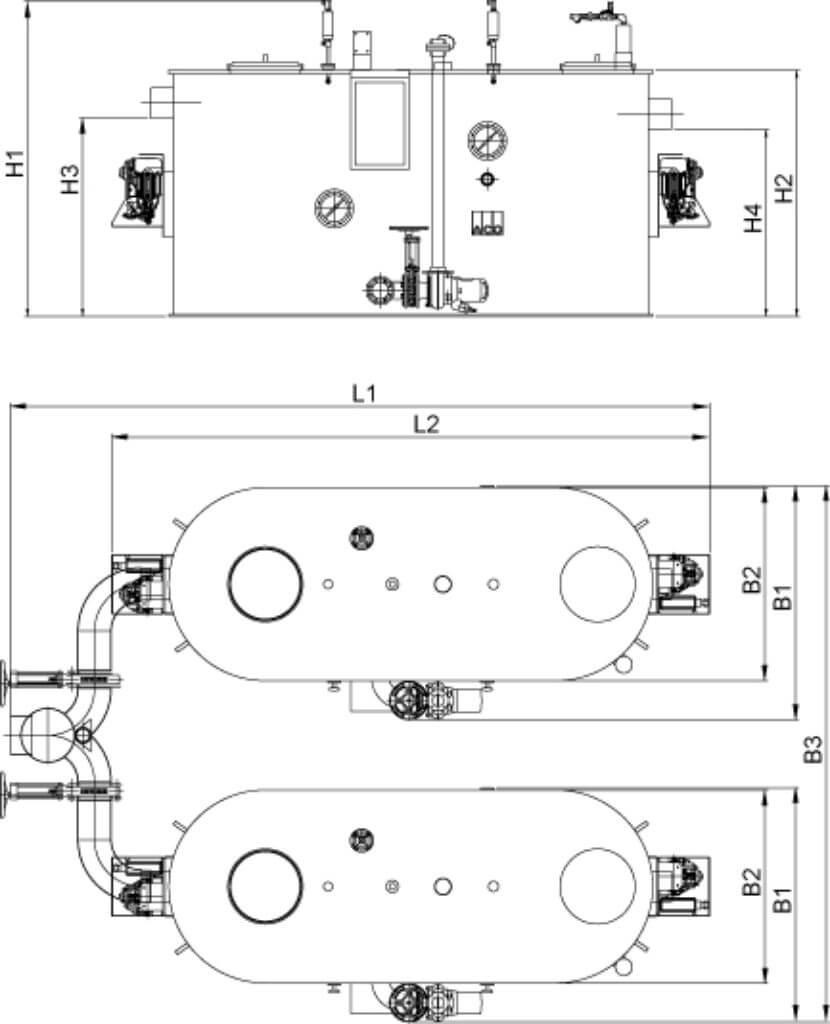

Hydrojet OAE XL Parallel Rajz
TeljesítményDNL
(mm)		L2
(mm)		B1
(mm)		B2
(mm)		B3
(mm)		H1
(mm)		H2
(mm)		H3
(mm)		H4
(mm)
NG 40 l/s200391022001530134035002090164013001230
NG 50 l/s200461024851530134035002190174013001230
NG 60 l/s250531026901530134035002190174013001230

Hydrojet OAE XL Parallel műszaki rajz - jpg

Hydrojet OAE XL Parallel műszaki rajzok - dxf

Hydrojet OAE XL 3D modellek - igs

Szabadon álló zsírleválasztók - Revit
