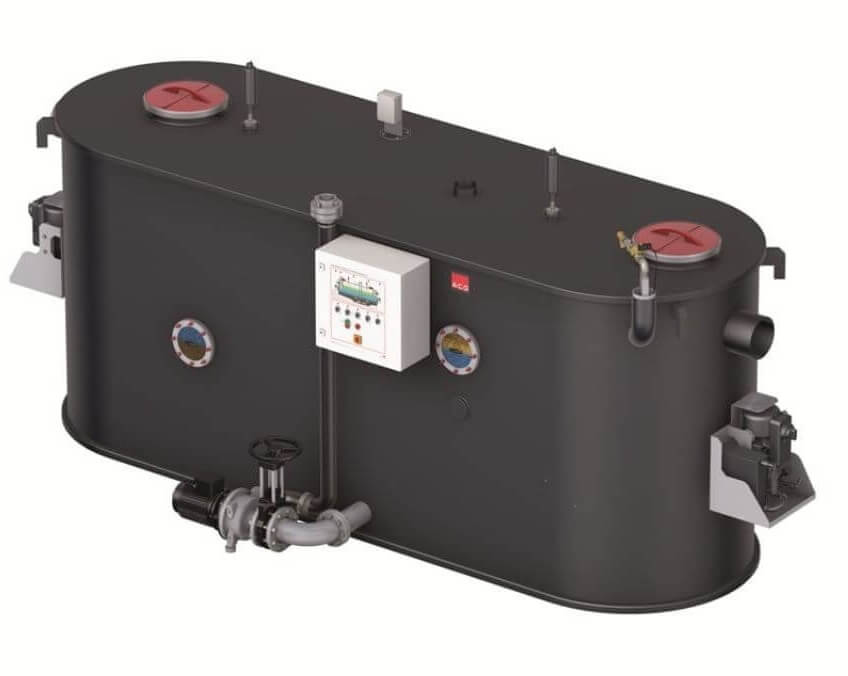

ACO Hydrojet OA XL zsírleválasztó - 3. felszereltségi fok

Terméktulajdonságok

  • Zsírleválasztó berendezés az EN 1825 szabvány alapján
  • Integrált iszaptérrel
  • Rendkívül nagy szennyvízterhelésre
  • Direktleszívó csőcsatlakozással
  • Szabadon álló kivitel fagymentes helyiségekbe
  • A tartály belső tisztítása automatikus vezérlésű hidro-mechanikus nagynyomású belső lemosófejjel történhet
  • Jobb vagy bal oldali betekintőablakkal
  • Feltöltő készülékkel, vízszál megszakításos golyós csappal (R 3/4”)

Alapfelszereltség

A zsírleválasztó ürítése és tisztítása fedlapon keresztül történhet.

Erős szaghatás léphet fel ürítéskor és tisztításkor.

1. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítása a fedlapokon keresztül történhet.

Erős szaghatás léphet fel tisztításkor.

2. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását a kézi indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

2. felszereltségi fok iszapkinyomó szivattyúval

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását a kézi indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

A zsírleválasztó ürítését iszapkinyomó szivattyú segíti.

3. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

3. felszereltségi fok iszapkinyomó szivattyúval

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás.

A zsírleválasztó ürítését iszapkinyomó szivattyú segíti.

Jobb oldali betekintő ablakkal

Névleges
teljesítmény
(l/s)
Csőcsatlakozás
(DN)
Iszaptér
(l)
Zsírtároló
(l)
Teljes térfogat
(l)
CikkszámMűszaki rajz
15DN200158063028503815.75.42dxf
20DN200207085037603820.75.42dxf
25DN2002550107046603825.75.42dxf
30DN2503020129055503830.75.42dxf

Bal oldali betekintő ablakkal

Névleges
teljesítmény
(l/s)
Csőcsatlakozás
(DN)
Iszaptér
(l)
Zsírtároló
(l)
Teljes térfogat
(l)
CikkszámMűszaki rajz
15DN200158063028503815.75.32dxf
20DN200207085037603820.75.32dxf
25DN2002550107046603825.75.32dxf
30DN2503020129055503830.75.32dxf

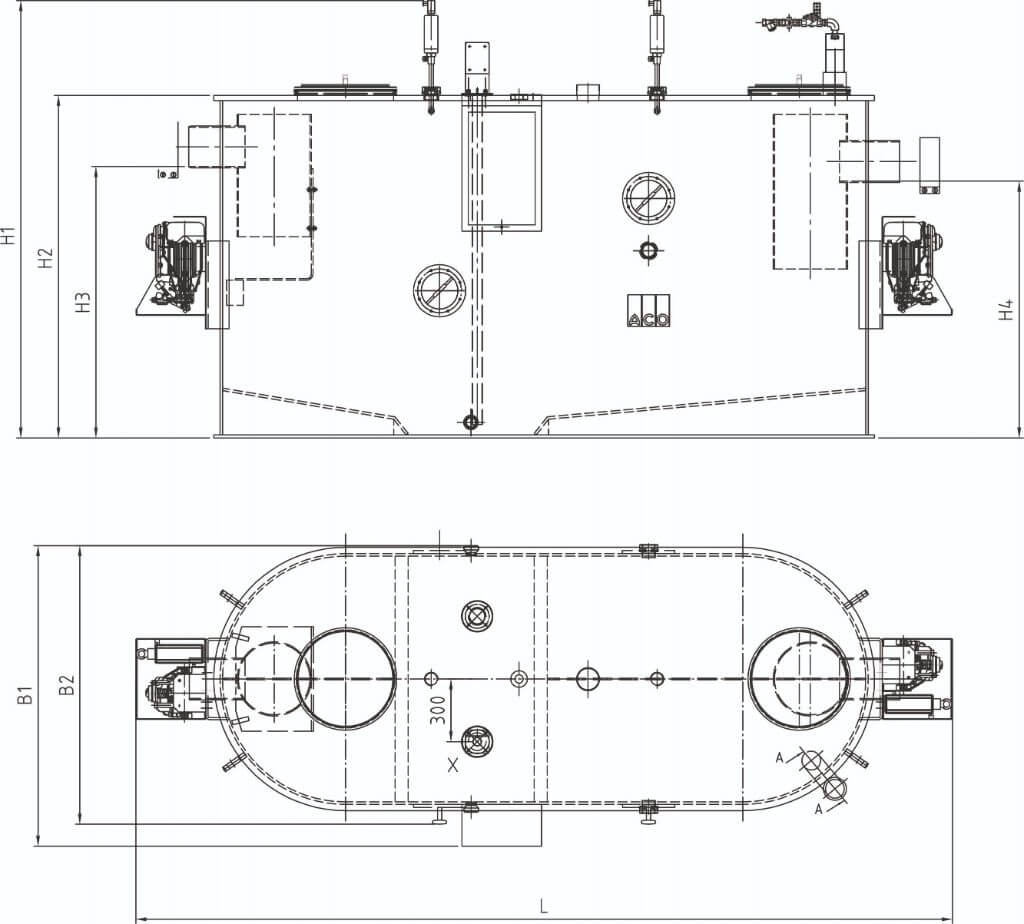

TeljesítményDNL
(mm)
L2
(mm)
B1
(mm)
B2
(mm)
H1
(mm)
H2
(mm)
H3
(mm)
H4
(mm)
NG 15 l/s20032102000153013402090164013001230
NG 20 l/s20039102200153013402090164013001230
NG 25 l/s20046102485153013402190174013001230
NG 30 l/s25053102690153013402190174013001230

Hydrojet OA XL műszaki rajz - jpg

Hydrojet OA XL műszaki rajzok - dxf

Hydrojet OA XL 3D modellek - igs

Szabadon álló zsírleválasztók - Revit

Hydrojet OA XL zsírleválasztó kiírási szövegek
