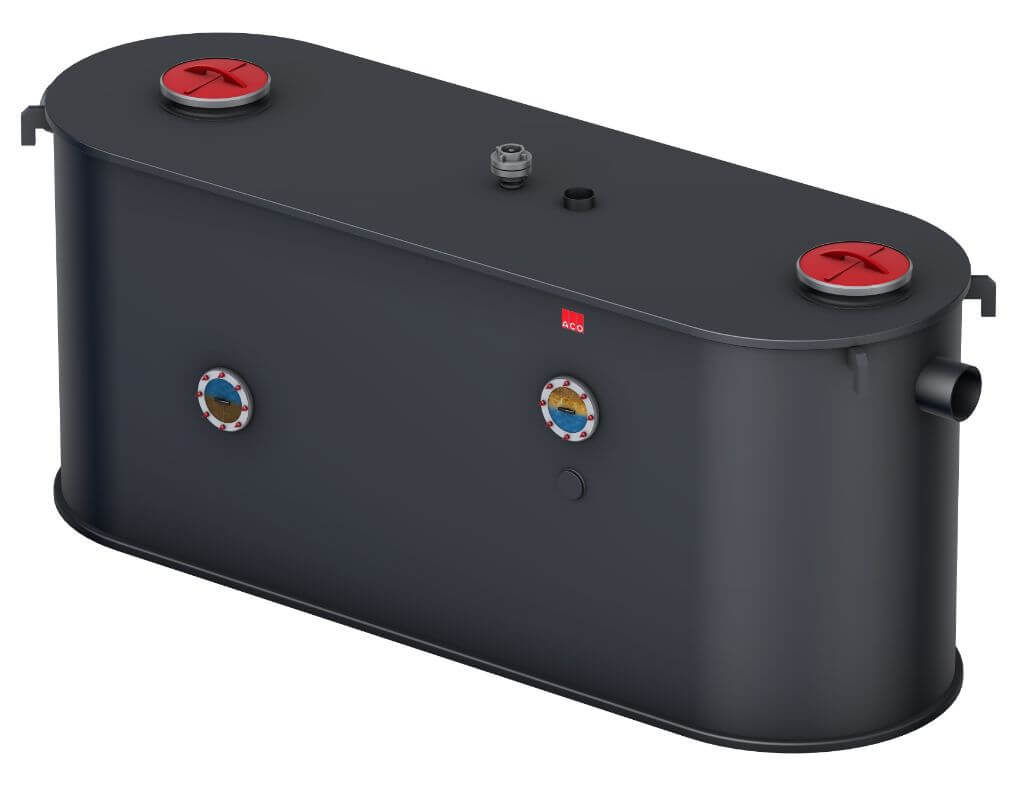

ACO Ecojet OD XL zsírleválasztó - 1. felszereltségi fok

Terméktulajdonságok

  • Zsírleválasztó berendezés az EN 1825 szabvány alapján
  • Integrált iszaptérrel
  • Rendkívül nagy szennyvízterhelésre
  • Direktleszívó csőcsatlakozással
  • Szabadon álló kivitel fagymentes helyiségekbe
  • A tartály belső tisztítása a fedlapokon keresztül történhet
  • Betekintőablakkal, vízfeltöltővel és iszapkinyomó szivattyúval is rendelhető

Alapfelszereltség

A zsírleválasztó ürítése és tisztítása fedlapon keresztül történhet.

Erős szaghatás léphet fel ürítéskor és tisztításkor.

1. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítása a fedlapokon keresztül történhet.

Erős szaghatás léphet fel tisztításkor.

2. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását a kézi indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

2. felszereltségi fok iszapkinyomó szivattyúval

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását a kézi indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

A zsírleválasztó ürítését iszapkinyomó szivattyú segíti.

3. felszereltségi fok

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás

3. felszereltségi fok iszapkinyomó szivattyúval

A zsírleválasztó ürítése a direktleszívó csatlakozáson keresztül, szagmentesen történhet.

A zsírleválasztó tisztítását az automatikus indítású nagynyomású belső lemosófej végzi.

Ürítéskor vagy tisztításkor sem léphet fel szaghatás.

A zsírleválasztó ürítését iszapkinyomó szivattyú segíti.

Jobb oldali betekintő ablakkal

Névleges
teljesítmény
(l/s)
Csőcsatlakozás
(DN)
Iszaptér
(l)
Zsírtároló
(l)
Teljes térfogat
(l)
CikkszámMűszaki rajz
15DN200158063028503815.45.42dxf
20DN200207085037603820.45.42dxf
25DN2002550107046603825.45.42dxf
30DN2503020129055503830.45.42dxf

Bal oldali betekintő ablakkal

Névleges
teljesítmény
(l/s)
Csőcsatlakozás
(DN)
Iszaptér
(l)
Zsírtároló
(l)
Teljes térfogat
(l)
CikkszámMűszaki rajz
15DN200158063028503815.45.32dxf
20DN200207085037603820.45.32dxf
25DN2002550107046603825.45.32dxf
30DN2503020129055503830.45.32dxf

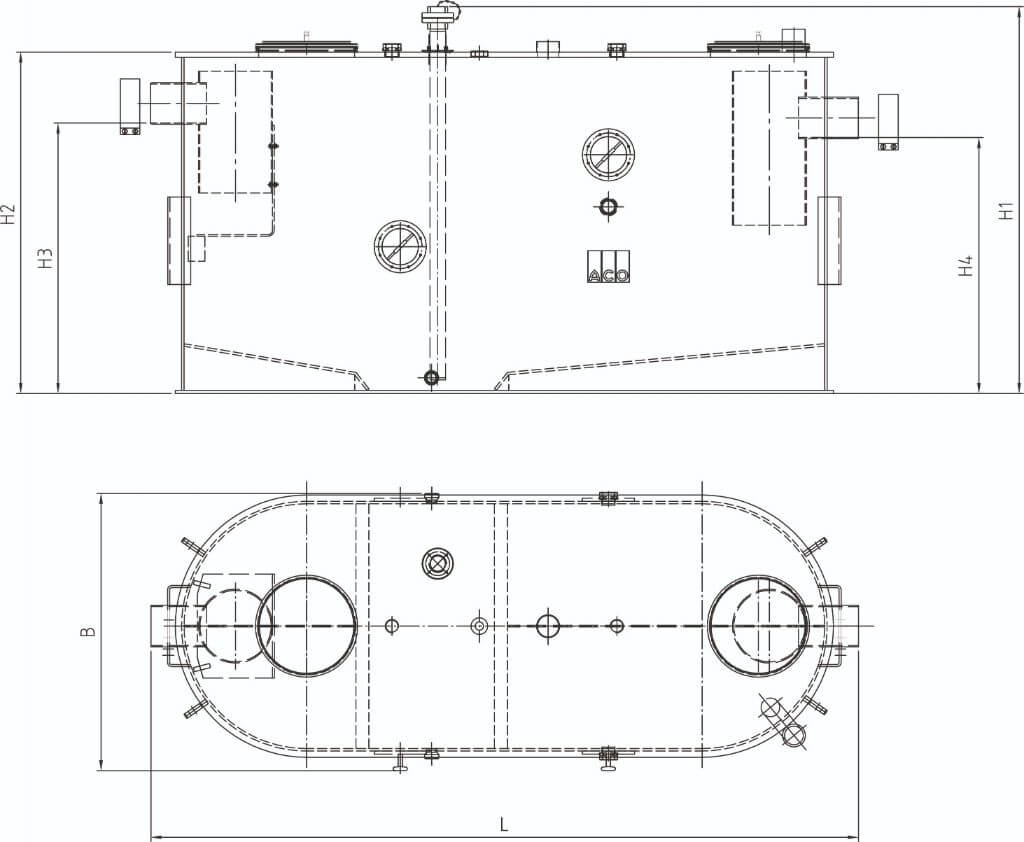

TeljesítményDNL
(mm)
B
(mm)
H1
(mm)
H2
(mm)
H3
(mm)
H4
(mm)
NG 15 l/s200321013401850164013001230
NG 20 l/s200391013401850164013001230
NG 25 l/s200461013401950174013001230
NG 30 l/s250531013401950174013001230

Ecojet OD XL műszaki rajz - jpg

Ecojet OD XL műszaki rajzok - dxf

Ecojet OD XL 3D modellek - igs

Szabadon álló zsírleválasztók - Revit

Ecojet OD XL zsírleválasztó kiírási szövegek
