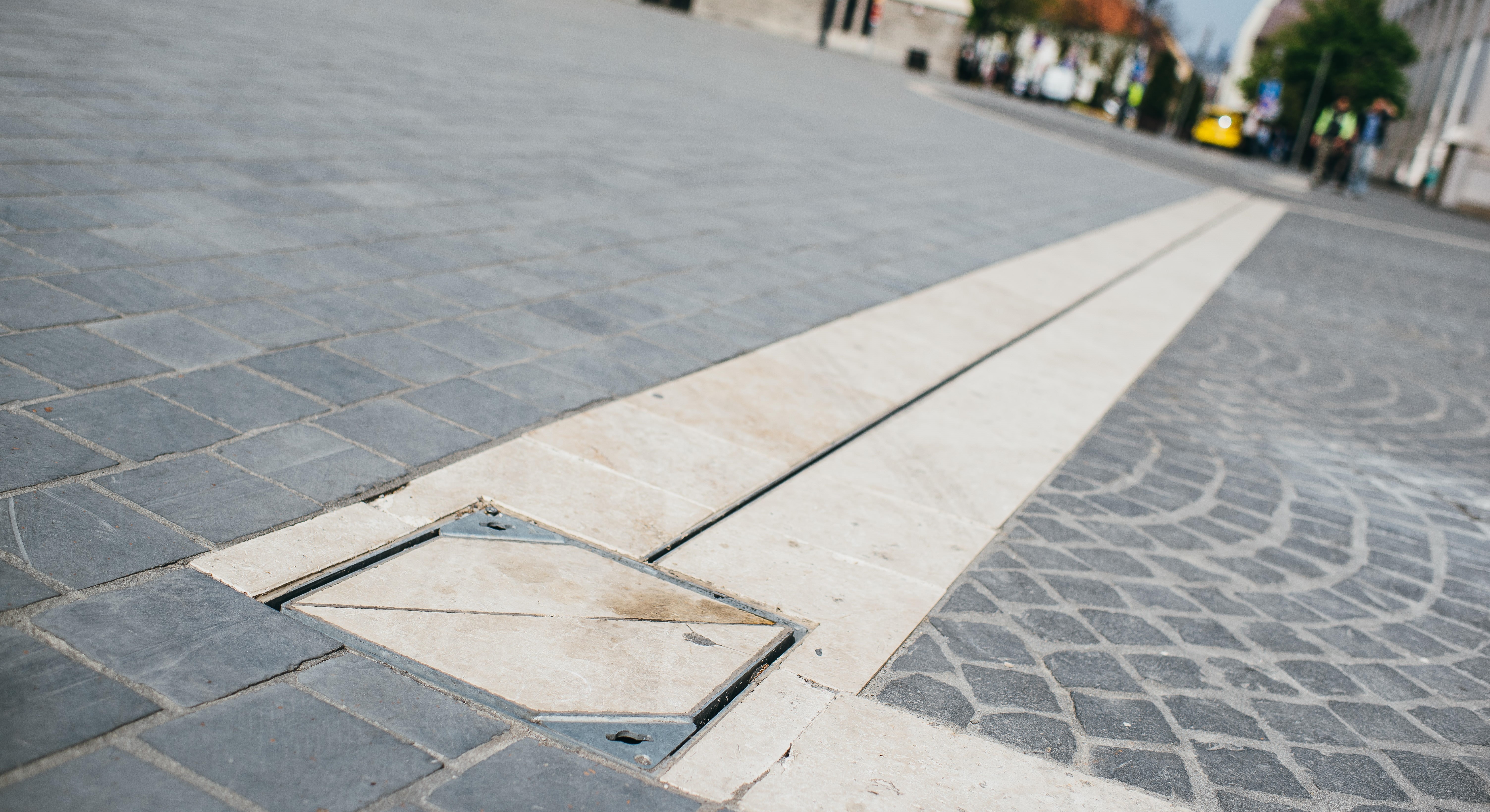

ACO Qmax tározócsöves résfolyóka

Az ACO Qmax rendszer képviseli a nagy terhelhetőséget és nagy felületek esztétikus és megbízható vízelvezetését.
Az ACO Qmax rendszert F900 kN terhelési osztályra terveztük az MSZ EN 1433 szerint. Amellett, hogy a kiváló terhelhetőséggel rendelkezik, a V-profil kialakítás (tojás-szelvény) garantálja az optimális hidraulikai kapacitást és a fokozott öntisztító hatást.


Optimális megoldás nagy volumenű projektekhez:

A nagyméretű beömlő keresztszelvény valamint a beömlő nyakkialakítás lehetővé teszi az ACO Qmax rendszert extrém nagy terhelésnek kitett nagy felületek víztelenítésére. A folyókatestek 2 méter hosszúak, így hosszú folyókaszakaszok telepítése jelentősen felgyorsul. A HDPE test roppant könnyű, így a kivitelezés helyszínén nem szükséges gépi erő alkalmazására a folyókatestek mozgatása végett, így beépítéskori költségek jelentősen csökkenthetők.

A folyóka tározó és vízszállító kapacitása miatt nem szükséges a folyóka szakasszal párhuzamosan gyűjtő vezetéket telepíteni, hiszen a folyóka önmagában képes nagy mennyiségű vizet akár hosszú nyomvonalon is elszállítani.

Tartósság

ACO Qmax rendszert úgy tervezték, hogy egyszerűen karbantartható legyen, így biztosítván a rendszer hosszútávú működését. A folyóka test egyszerűen tisztítható nagynyomású csatornatisztító egységgel a bekötő illetve tisztító aknákon keresztül. A folyóka rendszer HDPE anyagból készül, horganyzott acél vagy önöttvas élvédelemmel, mely garantáltan kiemelkedő tartósságot biztosít és ellenáll a korróziónak.

Kiváló teljesítmény

Az ACO Qmax rendszer képviseli a nagy terhelhetőséget és nagy felületek esztétikus és megbízható vízelvezetését. Az ACO Qmax rendszert F900 kN terhelési osztályra terveztük az MSZ EN 1433 szerint. Amellett, hogy a kiváló terhelhetőséggel rendelkezik, a V-profil kialakítás (tojás-szelvény) garantálja az optimális hidraulikai kapacitást és a fokozott öntisztító hatást.

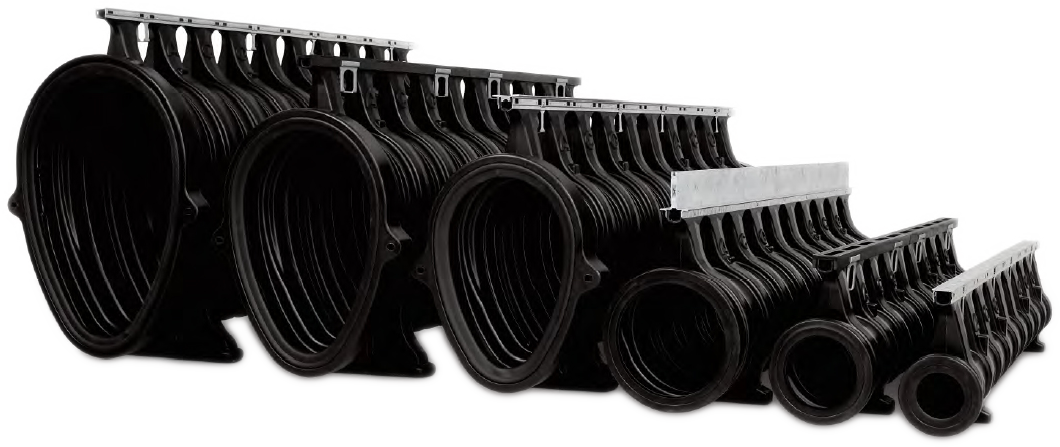

Qmax tározócsöves résfolyóka
Qmax tározócsöves résfolyóka
Qmax


Élvédelem

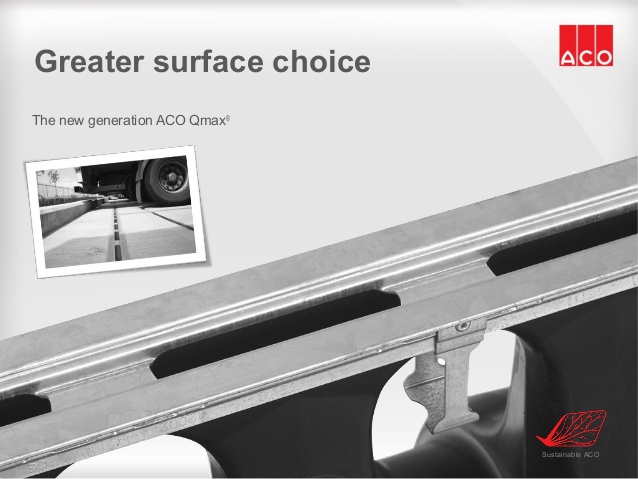

Q-Flow horganyzott acél

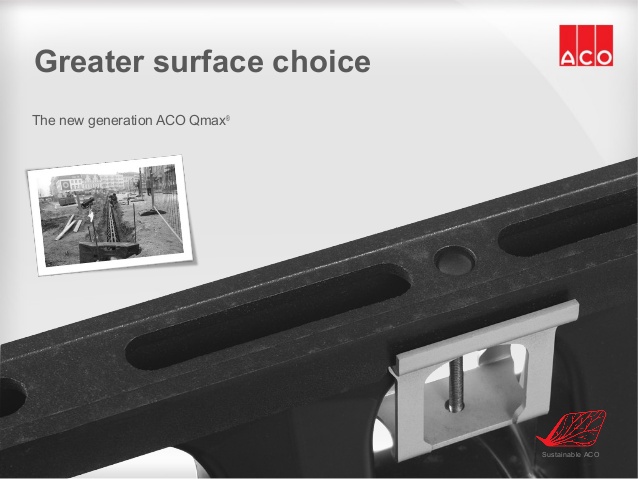

Q-Flow öntöttvas

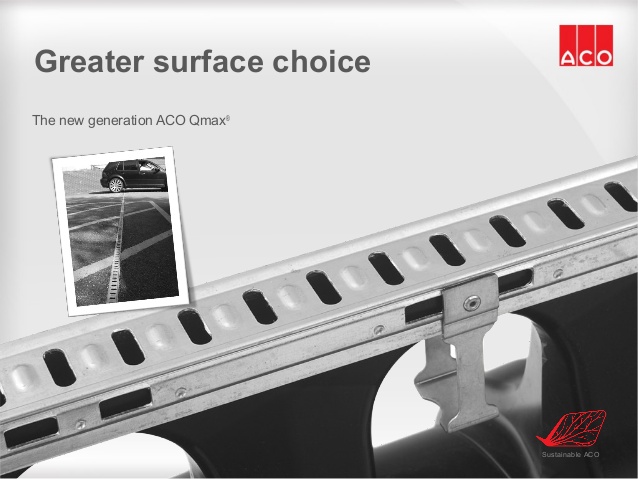

Q-Guard horganyzott acél

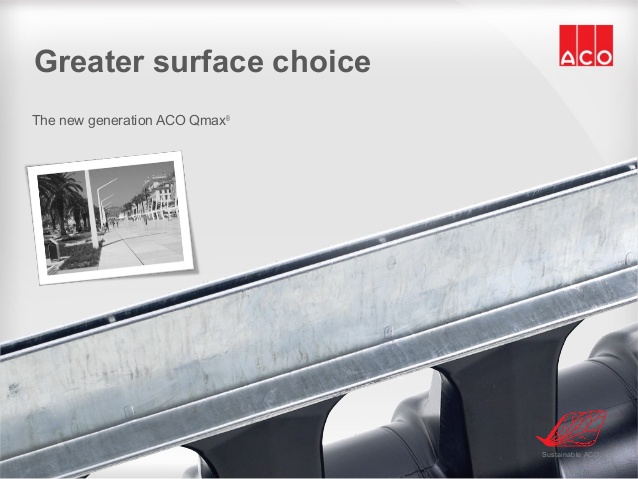

Q-Slot horganyzott acél

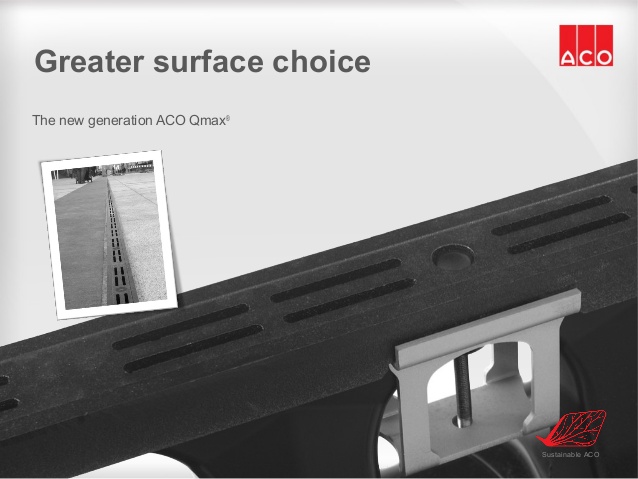

Q-Guard öntöttvas

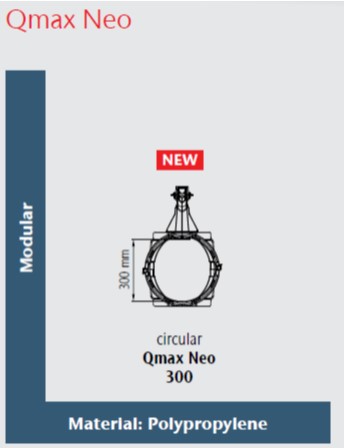

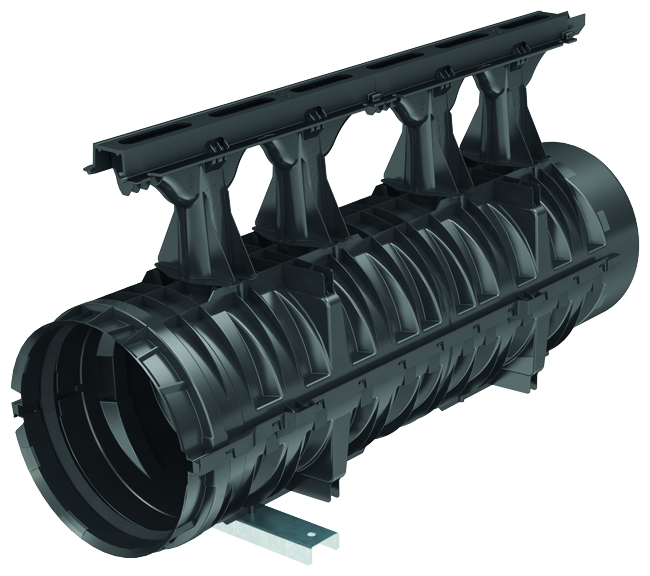

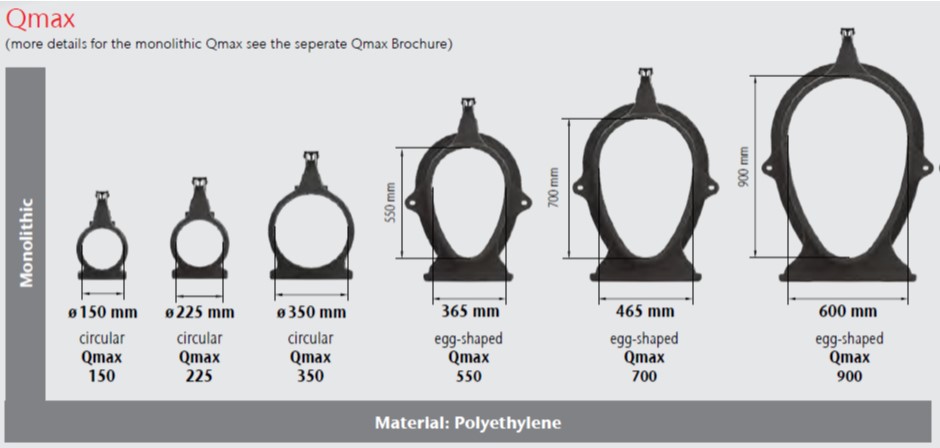

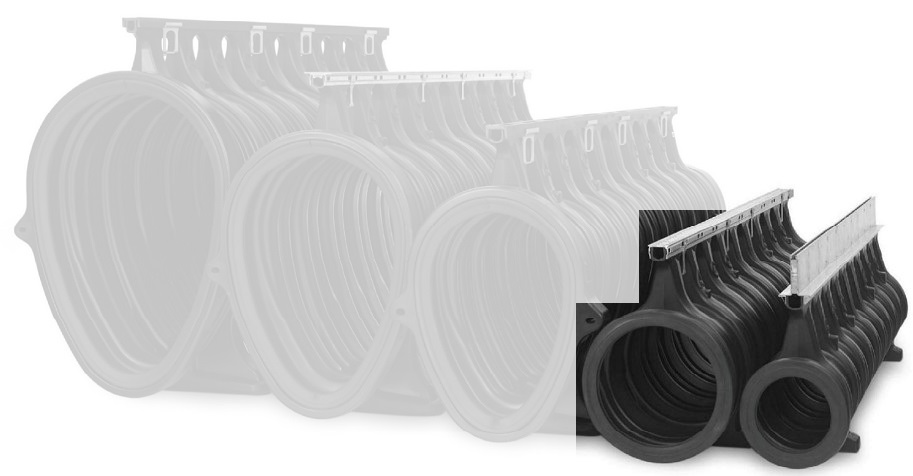

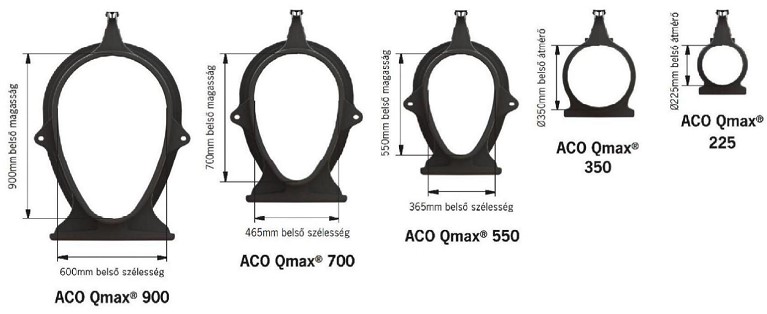

Csőszelvényű DN 225, DN 350mm, Neo300

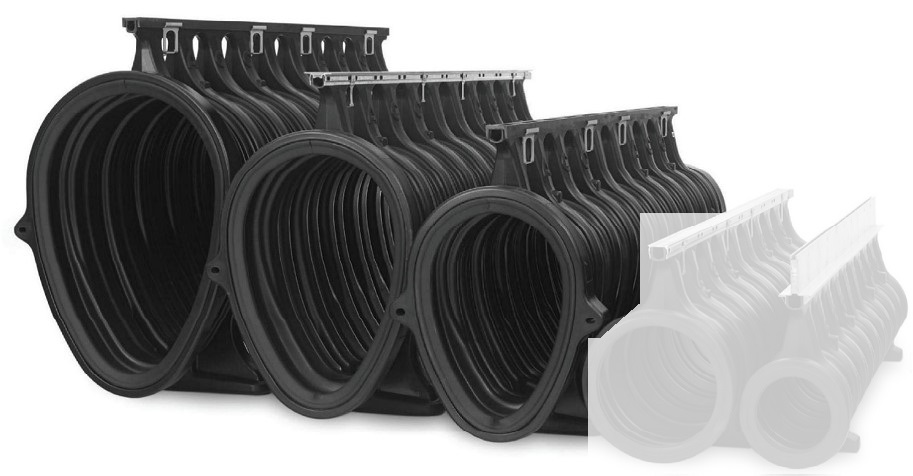

Tojás szelvényű 550, 700 és 900mm belmagasságú

A következő táblázatok mutatják a folyókák maximális vízelvezető képességeit, egyenes vonalú áramlást, illetve befolyást feltételezve. A kapacitás főként attól függ, hogy a folyóka szakasz milyen hosszú a vízkivételi pontig, illetve milyen lejtési viszony biztosítható a szakasz számára.

Q (l/s) a legnagyobb mennyiség, amelyet a folyóka képes elvezetni

q (l/s/m) a legnagyobb egyenes vonalú befolyás mennyisége.

A (m²) a legnagyobb víztelenítendő felület. Csapadékintenzitási adatok: 50 mm/h (0,014 l/sm²).

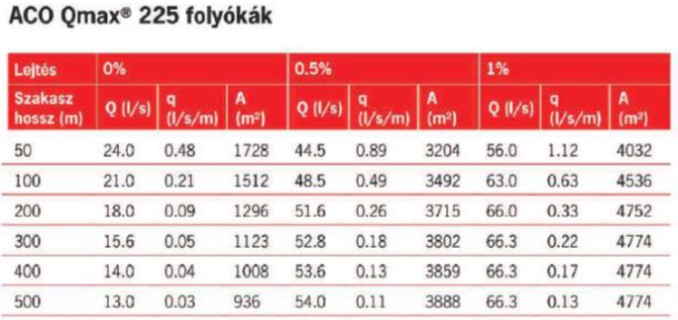

Qmax 225 vízszállítás

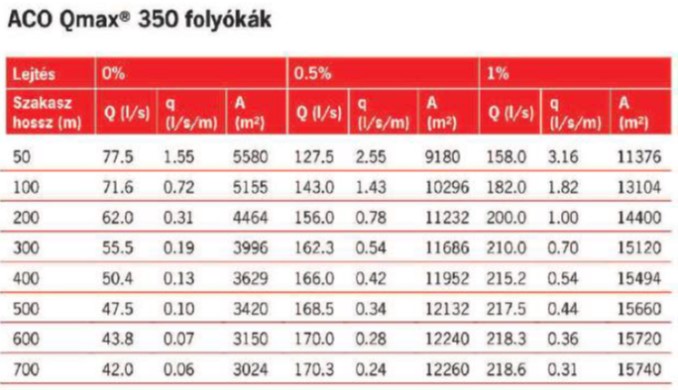

Qmax 350 vízszállítás

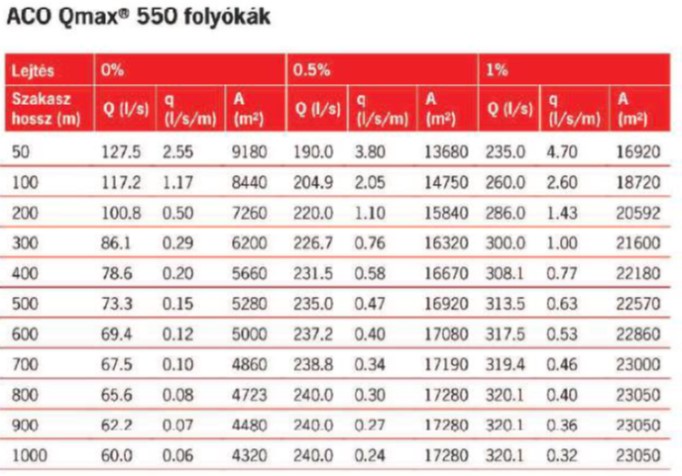

Qmax 550 vízszállítás

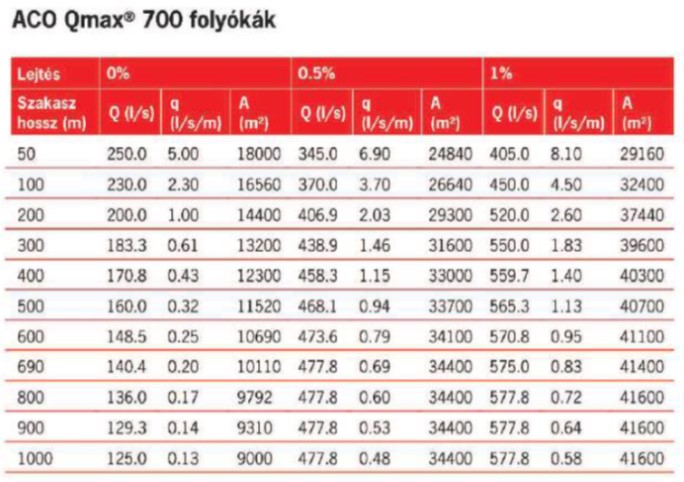

Qmax 700 vízszállítás

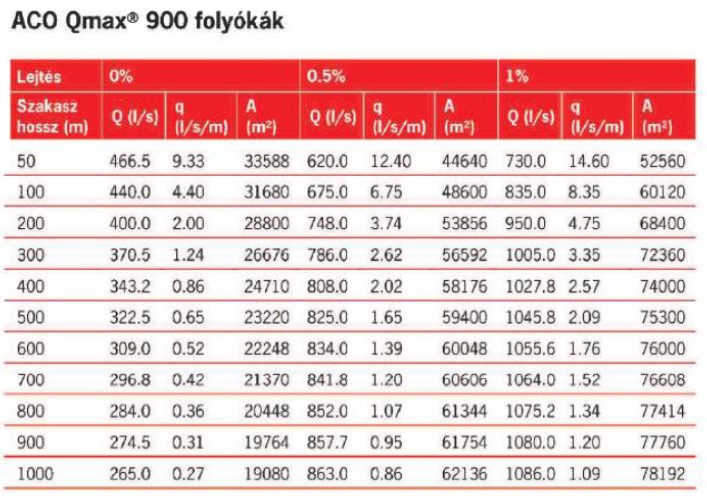

Qmax 900 vízszállítás

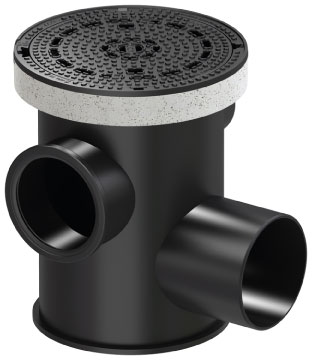

Akna Qmax 150-350

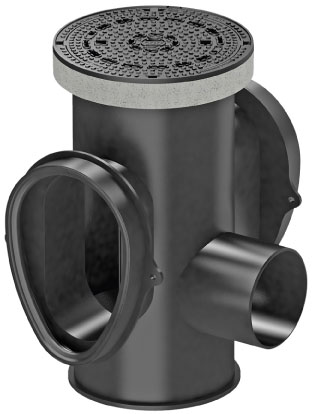

Qmax akna 150-900
  • A folyókaelemek közvetlen és víztömör csatlakoztatása
  • Tokos csőcsatlakozás a neoprén tömítéssel
  • Különböző névleges méretű csatlakozások
  • Az integrált csatlakozó adapterekkel, például sarokcsatlakozások vagy cső becsatlakozások
  • Egyedi csőcsatlakozás DN 110-400
  • Magasított változat a folyókákhoz Q-Road csatolással
HosszSzélességMagasság
Cikkszám: 152112
825897850
  • A folyókaelemek közvetlen és víztömör csatlakoztatása
  • Tokos csőcsatlakozás a neoprén tömítéssel
  • Különböző névleges méretű csatlakozások
  • Az integrált csatlakozó adapterekkel, például sarokcsatlakozások vagy cső becsatlakozások
  • Egyedi csőcsatlakozás DN 110-500
  • Magasított változat a folyókákhoz Q-Road csatolással
HosszSzélességMagasság
Cikkszám: 152111
10708951385

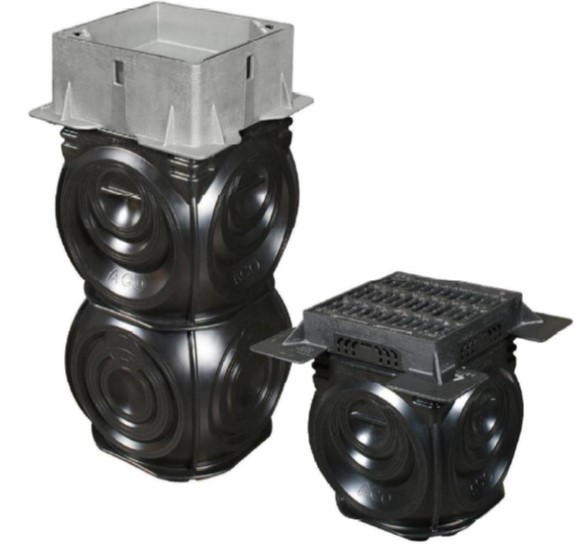

Qmax akna 225-350

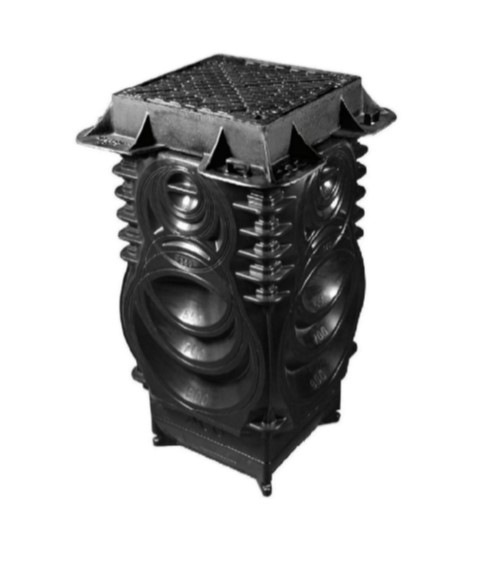

Qmax akna 550-900
  • Folyóka élvédelemmel harmonizáló fedlapok
  • A folyókaelemek közvetlen és víztömör csatlakoztatása
  • Különböző névleges méretű csatlakozások
  • Több irányú csatlakozási lehetőségek
  • Csőcsatlakozási lehetőségek kigyengítve
  • Egyrészes bekötőakna elsősorban folyóka tisztításhoz
  • Kétrészes bekötőakna folyóka tisztításhoz és iszapfogáshoz

Részletes információk az akna variációkról a D19 katalógus 224-225. oldalán.

  • Folyóka élvédelemmel harmonizáló fedlapok
  • A folyókaelemek közvetlen és víztömör csatlakoztatása
  • Különböző névleges méretű csatlakozások
  • Több irányú csatlakozási lehetőségek
  • Csőcsatlakozási lehetőségek kigyengítve
  • Egyrészes bekötőakna elsősorban folyóka tisztításhoz
  • Kétrészes bekötőakna folyóka tisztításhoz és iszapfogáshoz

Részletes információk az akna variációkról a D19 katalógus 232. oldalán.


Víznyelős rács
Víznyelős rács

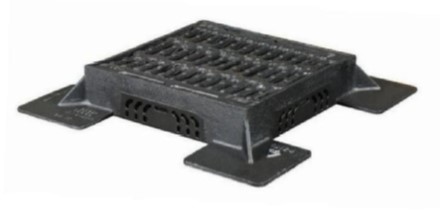

10 cm magasságú öntöttvas keret és víznyelős rács.

A Q-Slot típusú folyókákon kívül bármelyik élvédelemhez alkalmazható.

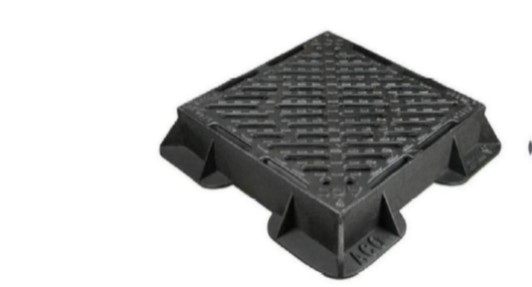

10,5 cm magasságú öntöttvas keret és víznyelős rács.

A Q-Slot típusú folyókákon kívül bármelyik élvédelemhez alkalmazható.


Zárt fedél

20 cm magasságú horganyzott acél keret és tetszőleges burkolattal ellátható fedél.

Alapvetően a Q-Slot típusú folyókához lett kifejlesztve, de bármelyik Q-max folyókához alkalmazható. Tetszőleges burkolattal feltölthető, és ily módon illeszkedik a térburkolatba.

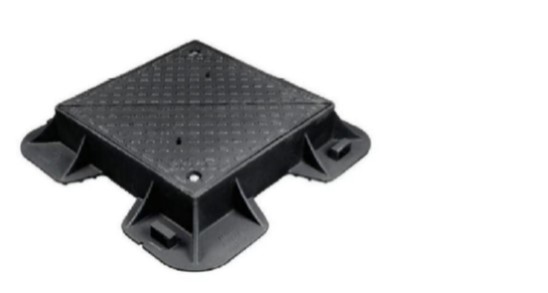

Zárt trigona fedél

10,5 cm magasságú öntöttvas keret és háromszögben felnyíló zárt fedelek.

A Q-Slot típusú folyókákon kívül bármelyik élvédelemhez alkalmazható.

TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
(cm)
Rés szélesség
(mm)
kg/dbcikkszám
225 Q-Flow öv. beömlő éllel200,029,048,026,024,032800
225 Q-Guard öv. beömlő éllel200,029,048,02 x 825,032801
225 Q-Flow hg.a. beömlő éllel200,029,048,026,026,032802
225 Q-Guard hg.a. beömlő éllel200,029,048,010,015,332803
225 Q-Slot hg.a. beömlő éllel200,029,058,010,022,932804
225 több funkciós végelem24,029,029,01,442221
225/350 csatlakozó idom2,543,50,832880
Csatlakozó akna, D400 víznyelős56,556,564,010,048,032970
Csatlakozó akna, F900 víznyelős66,066,064,019,077,532971
Be-és kicsatlakozó akna, D400 víznyelős56,556,5109,510,052,032972
Be-és kicsatlakozó akna, F900 víznyelős66,066,0109,519,081,532973
Be-és kicsatlakozó hordalékfogós akna, D400 víznyelős56,556,5160,010,060,032974
Be-és kicsatlakozó hordalékfogós akna, F900 víznyelős66,066,0160,019,089,532975
Csatlakozó akna, D400 Q-Slot burkolható fedéllel52,052,074,010,055,532976
Be-és kicsatlakozó akna, D400 Q-Slot burkolható fedéllel52,052,0119,510,059,532977
Be-és kicsatlakozó hordalékfogós akna, D400 Q-Slot burkolható fedéllel52,052,0170,010,067,532978
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
(cm)
Rés szélesség
(mm)
kg/dbcikkszám
350 Q-Flow öv. beömlő éllel200,041,560,026,028,332810
350 Q-Guard öv. beömlő éllel200,041,560,02 x 829,332811
350 Q-Flow hg.a. beömlő éllel200,041,560,026,024,032812
350 Q-Guard hg.a. beömlő éllel200,041,560,010,021,532813
350 Q-Slot hg.a. beömlő éllel200,041,570,010,029,132814
350 több funkciós végelem26,041,541,52,642351
Csatlakozó akna, D400 víznyelős56,556,564,010,048,032970
Csatlakozó akna, F900 víznyelős66,066,064,019,077,532971
Be-és kicsatlakozó akna, D400 víznyelős56,556,5109,510,052,032972
Be-és kicsatlakozó akna, F900 víznyelős66,066,0109,519,081,532973
Be-és kicsatlakozó hordalékfogós akna, D400 víznyelős56,556,5160,010,060,032974
Be-és kicsatlakozó hordalékfogós akna, F900 víznyelős66,066,0160,019,089,532975
Csatlakozó akna, D400 Q-Slot burkolható fedéllel52,052,074,010,055,532976
Be-és kicsatlakozó akna, D400 Q-Slot burkolható fedéllel52,052,0119,510,059,532977
Be-és kicsatlakozó hordalékfogós akna, D400 Q-Slot burkolható fedéllel52,052,0170,010,067,532978
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
(cm)
Rés szélesség
(mm)
kg/dbcikkszám
550 Q-Flow öv. beömlő éllel200,063,592,026,044,032820
550 Q-Guard öv. beömlő éllel200,063,592,02 x 845,032821
550 Q-Flow hg.a. beömlő éllel200,063,592,026,035,632822
550 Q-Guard hg.a. beömlő éllel200,063,592,010,033,132823
550 Q-Slot hg.a. beömlő éllel200,063,5102,010,040,732824
550 végelem1,263,571,53,532825
550 végelem vágott folyókához6,044,062,52,132886
550-700 átmeneti idom7,573,086,52,532882
Aknacsatlakozó80,066,574,011,832826
Csatlakozó akna, D400 víznyelős87,087,0150,0148,044314
Csatlakozó akna, D400 kettős háromszögosztású zártfedéllel87,087,0150,0147,044315
Csatlakozó akna, F900 víznyelős87,087,0150,0181,044316
Csatlakozó akna, F900 kettős háromszögosztású zártfedéllel87,087,0150,0175,044317
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
(cm)
Rés szélesség
(mm)
kg/dbcikkszám
700 Q-Flow öv. beömlő éllel200,073,0107,026,049,732830
700 Q-Guard öv. beömlő éllel200,073,0107,02 x 850,732831
700 Q-Flow hg.a. beömlő éllel200,073,0107,026,041,932832
700 Q-Guard hg.a. beömlő éllel200,073,0107,010,039,432833
700 Q-Slot hg.a. beömlő éllel200,073,0117,010,047,032834
700 végelem1,273,086,54,932835
700 végelem vágott folyókához6,054,077,03,132887
700-900 átmeneti idom9,586,0106,53,732883
Aknacsatlakozó80,071,589,515,832836
Csatlakozó akna, D400 víznyelős87,087,0150,0148,044314
Csatlakozó akna, D400 kettős háromszögosztású zártfedéllel87,087,0150,0147,044315
Csatlakozó akna, F900 víznyelős87,087,0150,0181,044316
Csatlakozó akna, F900 kettős háromszögosztású zártfedéllel87,087,0150,0175,044317
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
(cm)
Rés szélesség
(mm)
kg/dbcikkszám
900 Q-Flow öv. beömlő éllel200,086,0127,026,065,332840
900 Q-Guard öv. beömlő éllel200,086,0127,02 x 866,332841
900 Q-Flow hg.a. beömlő éllel200,086,0127,026,057,232842
900 Q-Guard hg.a. beömlő éllel200,086,0127,010,054,732843
900 Q-Slot hg.a. beömlő éllel200,086,0137,010,062,332844
900 végelem1,686,0106,59,832845
900 végelem vágott folyókához6,067,097,04,932888
Aknacsatlakozó80,090,0106,525,132846
Csatlakozó akna, D400 víznyelős87,087,0150,0148,044314
Csatlakozó akna, D400 kettős háromszögosztású zártfedéllel87,087,0150,0147,044315
Csatlakozó akna, F900 víznyelős87,087,0150,0181,044316
Csatlakozó akna, F900 kettős háromszögosztású zártfedéllel87,087,0150,0175,044317
ACO Qmax termék katalógus pdf.
ACO Qmax Neo 300 termékismertető pdf

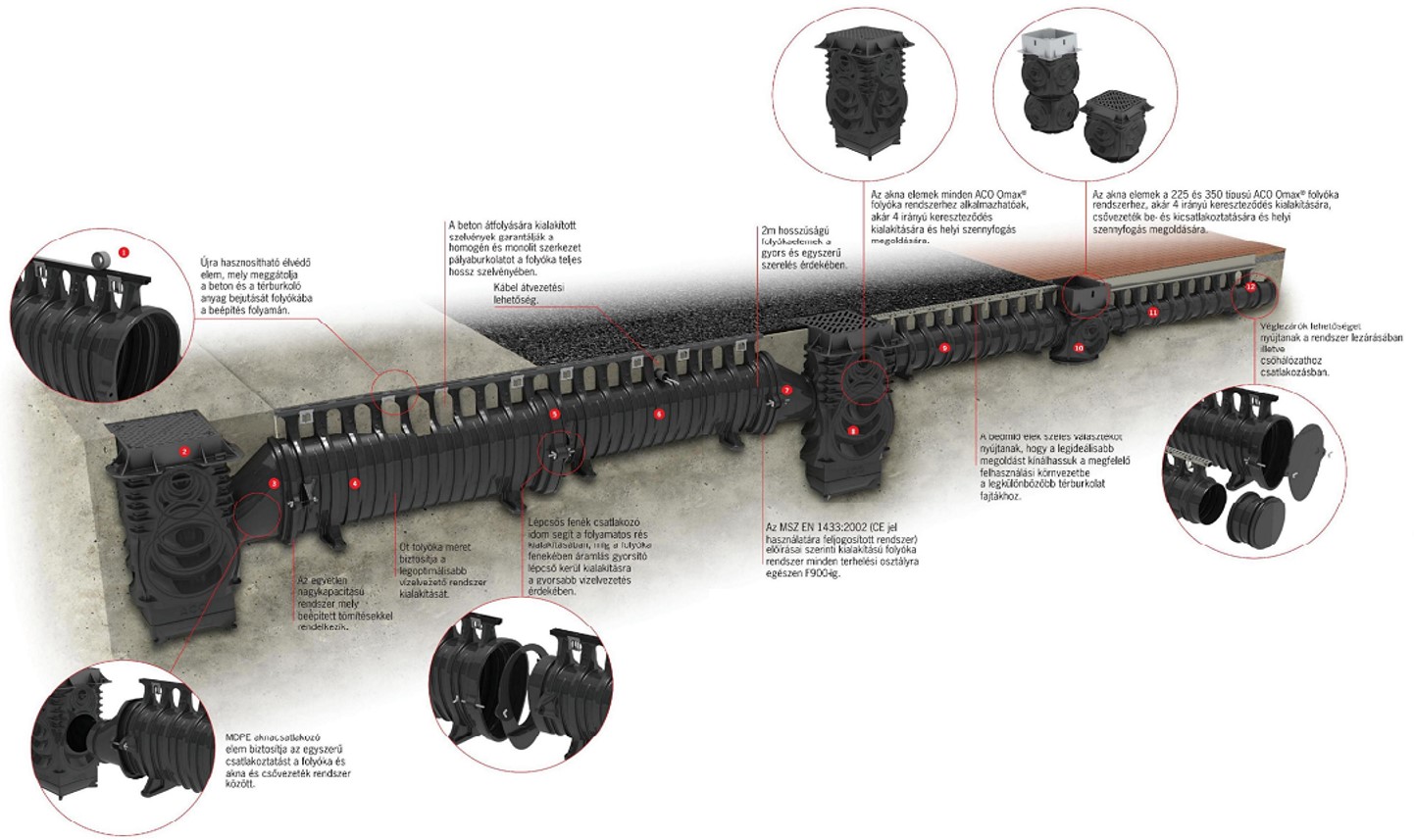

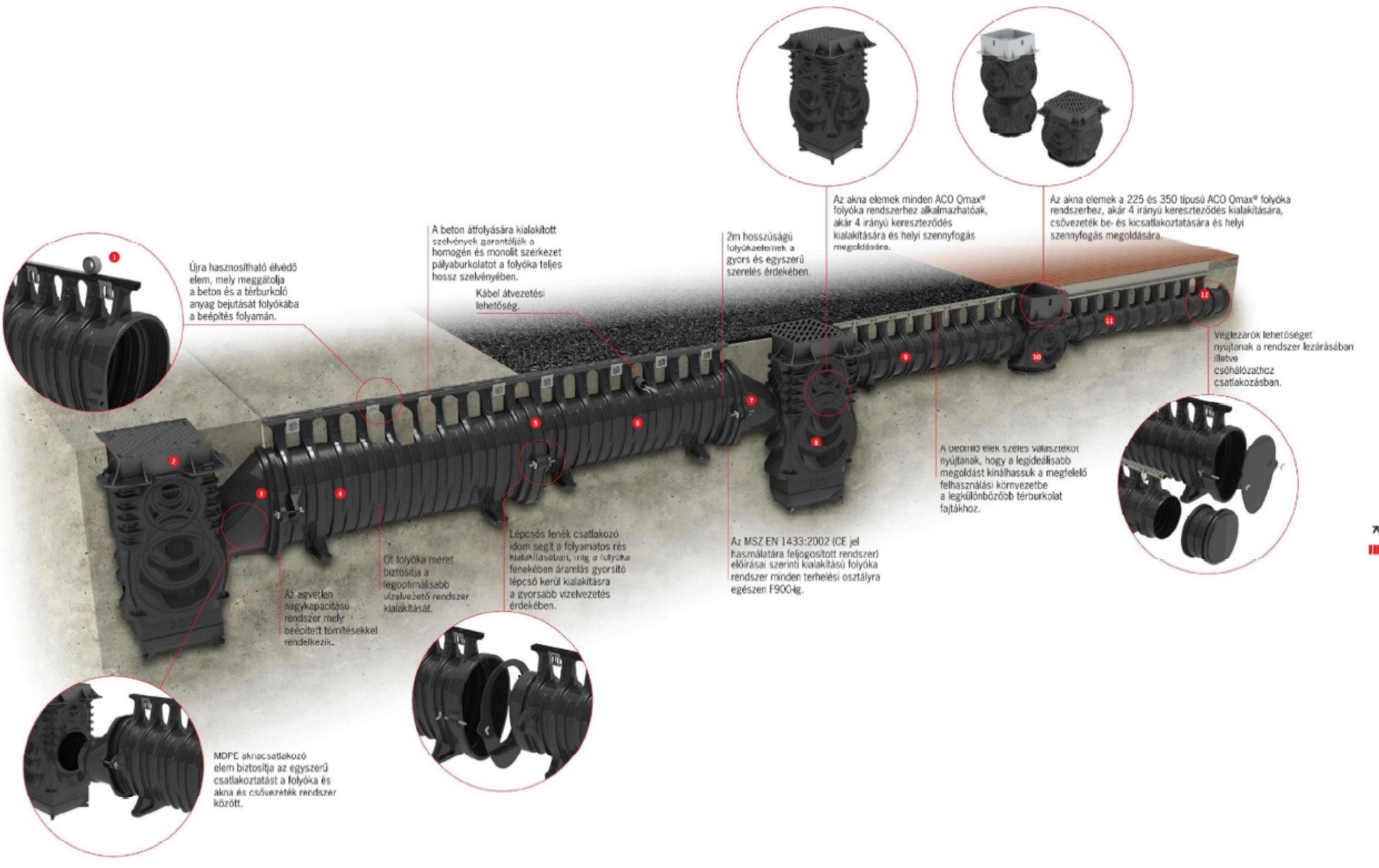

ACO Qmax folyóka rendszerábrapdf
