ACO KerbDrain

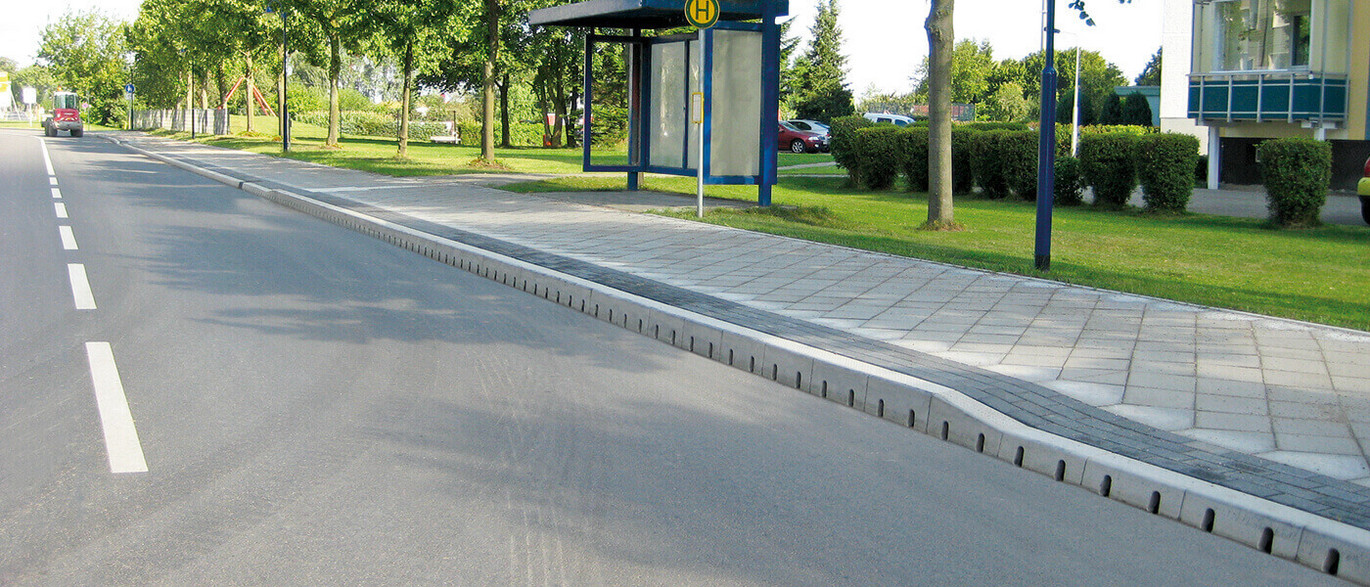

ACO KerdDrain header

ACO KerbDrain folyóka egyrészes folyóka rendszer, amely egyesíti a szegélykövet és a vízelvezető rendszert. A rendszer már a tervezés folyamán egyszerúűen megoldhatóvá teszi az utak, parkolók, kereszteződések és körforgalmak valamint buszmegálló öblök szakszerű kialakítását, még az összetett lejtésviszonyok ellenére is. A különböző névleges méretű profilok lehetővé teszik a rendszer telepítését, városi és gyorsforgalmú utak esetében is. D400 terhelésre alkalmas az MSZ EN 1433 szerint.

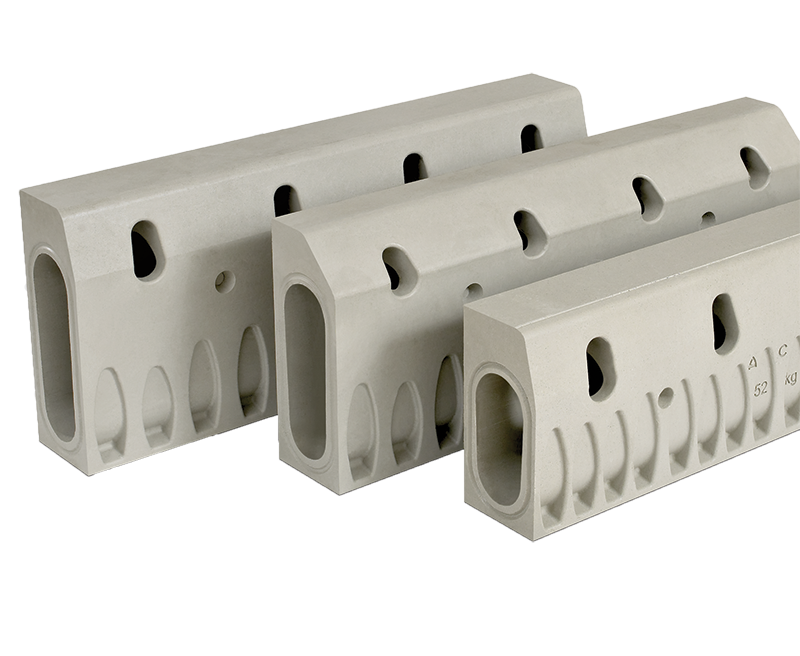

KerbDrain System

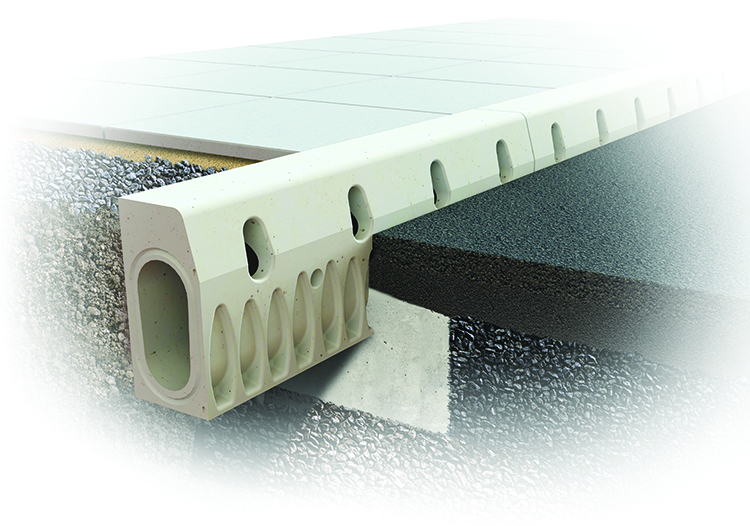

Kerb

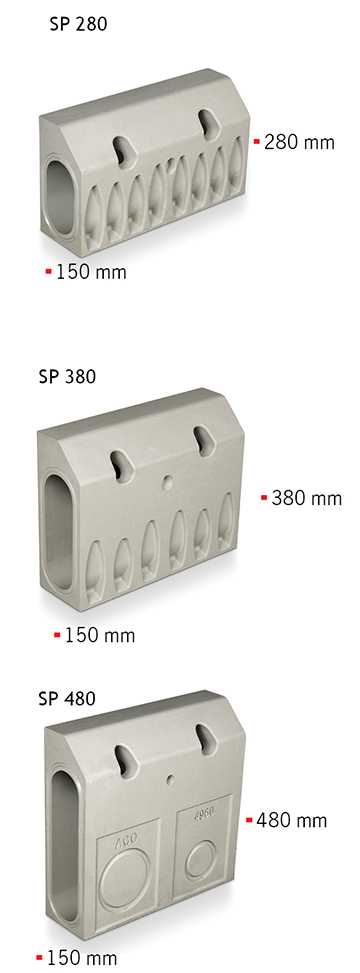

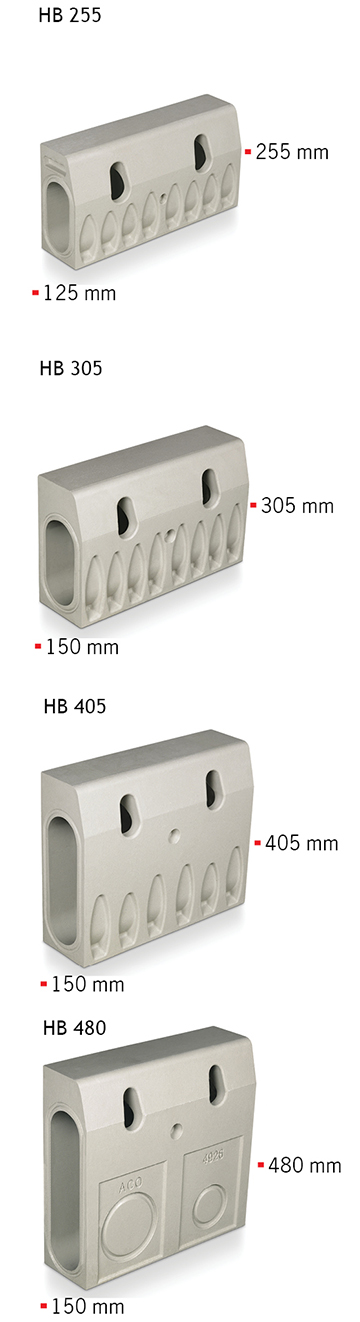

Folyókatest 500mm lejtés nélkül
KD 305KD 480
Magasság (mm)305480
Szélesség (mm150150
Hossz (mm)500500
Ellenőrző elem 500 mm
KD 305KD 480
Magasság (mm)305480
Szélesség (mm)150150
Hossz (mm)500500
Bekötő akna 500 mm
Felsőrész, kétrészesAlsó rész
rövid		Alsó rész hosszú
Magasság (mm)505365715
Szélesség (mm)399322322
Hossz (mm)500500500
Csőcsatlakozás (mm)-160/200160/200
Lejtős elem 915 mm
Balos/jobbos
KD 305KD 480
Magasság (mm)305/205480/375
Szélesség (mm)150150
Hossz (mm)915915
Köztes elem 915 mm
KD 305KD 480
Magasság (mm)205375
Szélesség (mm)150150
Hossz (mm)915915

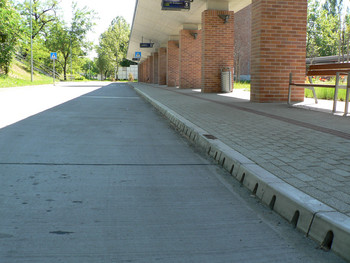

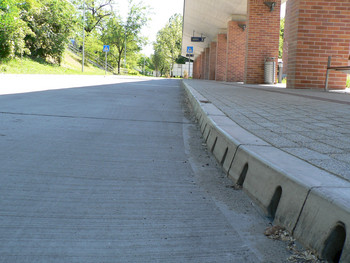

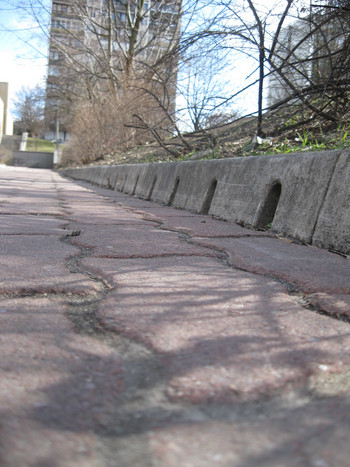

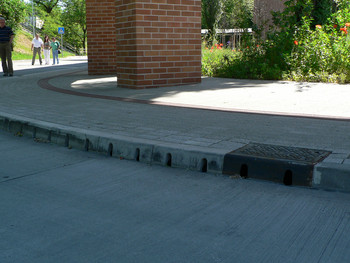

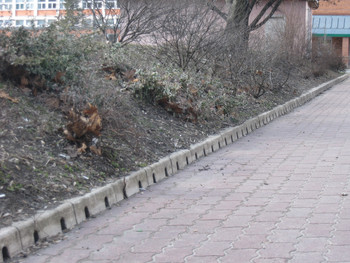

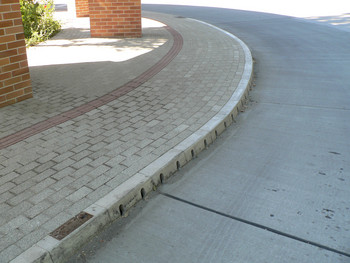

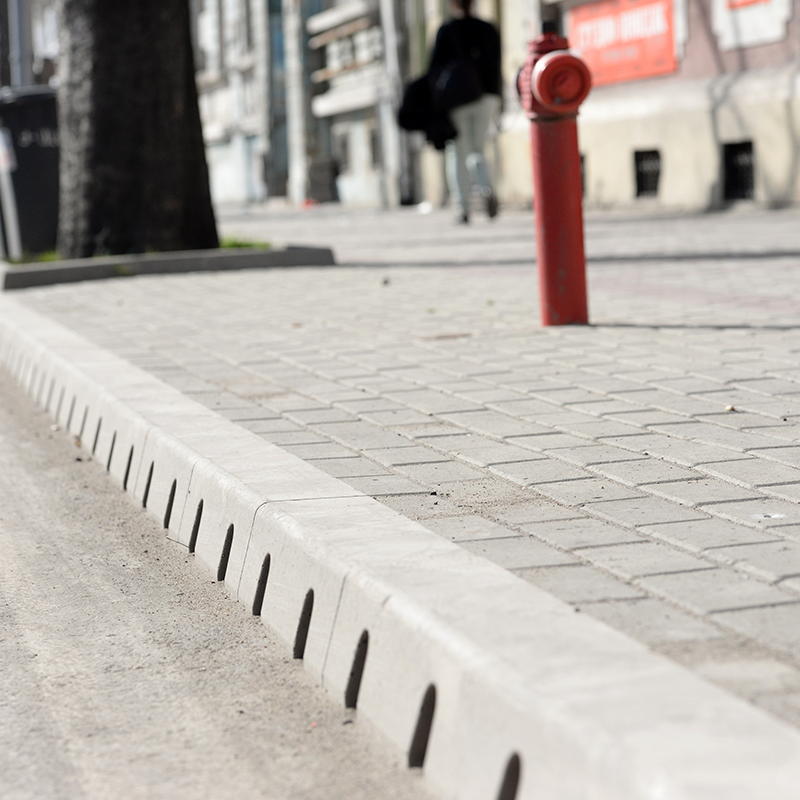

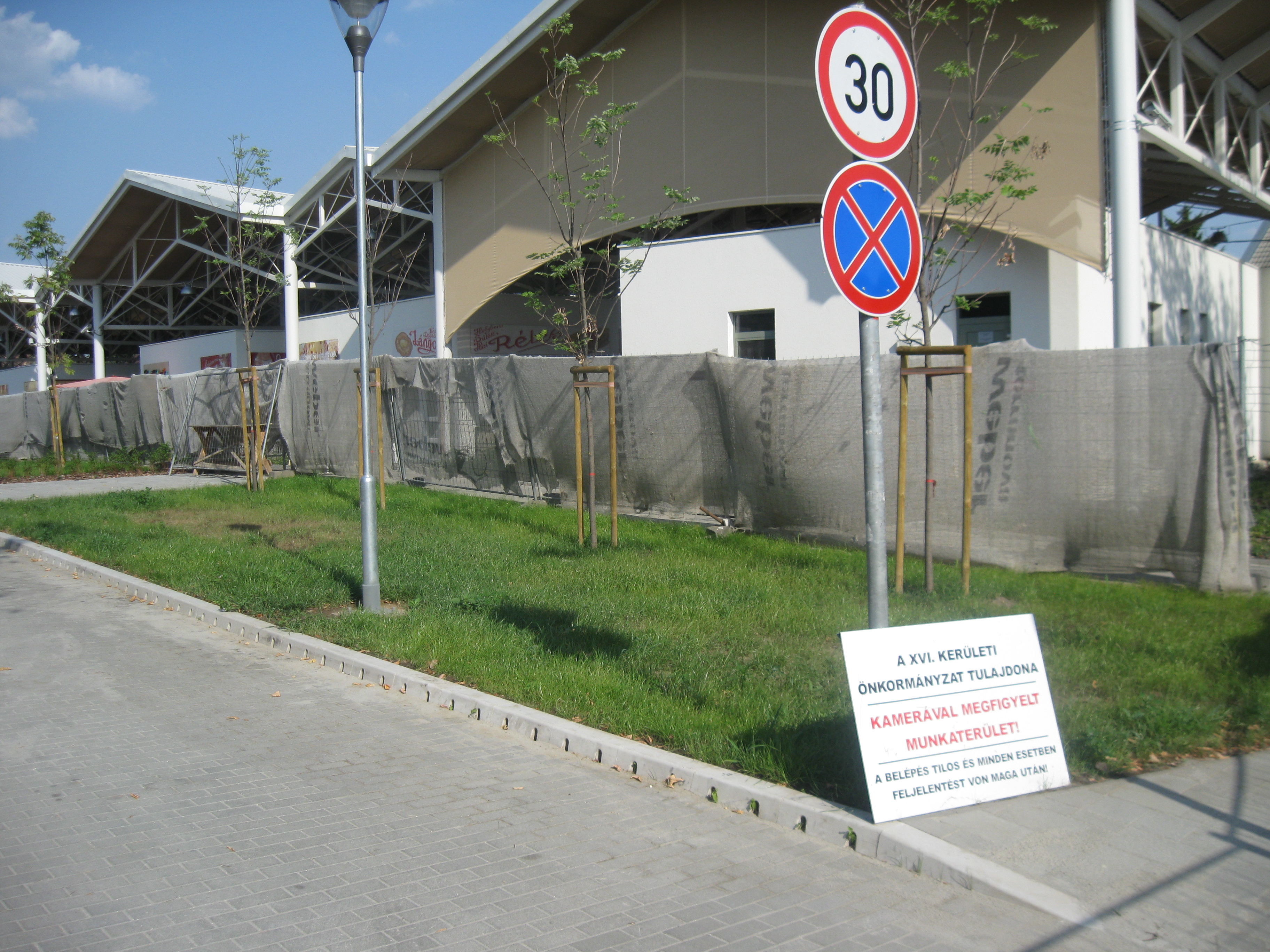

Városi környezet szegélykő övezet
Városi környezet szegélykő övezet

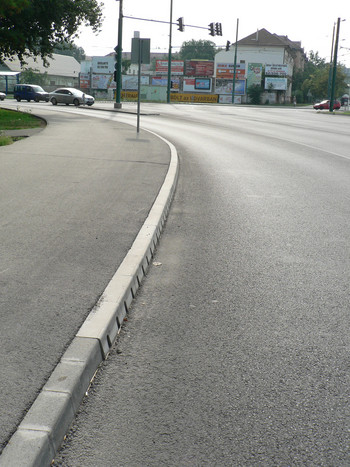

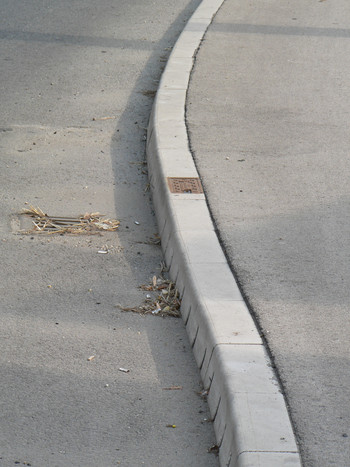

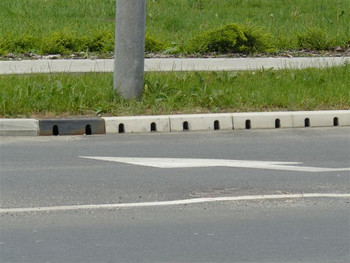

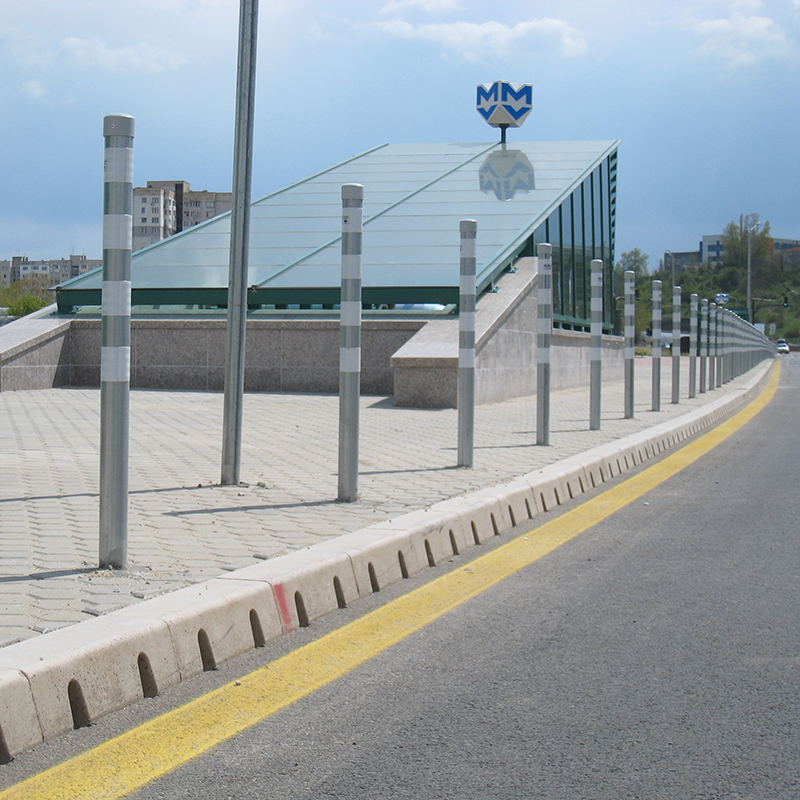

Külterületi szegélykő övezet
Külterületi szegélykő övezet
TípusBeép.hossz
(cm)		Beép.szél.
(cm)		Beép.magasság
(cm)		kg/dbcikkszám
Normál elem50,015,030,525,007961
Vak elem50,015,030,529,707972
Tisztító (ellenőrző) elem50,015,030,530,007962
Lejtős elem jobbos91,515,030,5-20,548,507967
Lejtős elem balos91,515,030,5-20,548,507966
Süllyesztett elem91,515,020,543,507965
Külső íves elem
R=7-6m		50,015,030,524,507968
Külső íves elem
R=10-8m		50,015,030,524,607969
Külső íves elem
R=25-11m		50,015,030,524,707970
Belső íves elem
R=25-11m		50,015,030,525,107971
Homloklap5,015,048,07,507973
Csőcsonkos homloklap balos5,015,030,53,907964
Csőcsonkos homloklap jobbos5,015,030,53,907964
Bekötő akna felső rész50,039,055,082,004928
Akna rövid alsó rész DN15050,032,236,528,501614
Akna rövid alsó rész DN20050,032,236,527,006190
Akna hosszú alsó rész DN15050,032,271,549,903217
Akna hosszú alsó rész DN20050,032,271,549,908565
Hg.a. vödör - rövid4,701616
Hg.a. vödör - hosszú6,201617
TípusBeép.hossz
(cm)		Beép.szél.
(cm)		Beép.magasság
(cm)		kg/dbcikkszám
Normál elem50,015,048,032,004926
Vak elem50,015,048,035,004923
Tisztító (ellenőrző) elem50,015,048,036,004927
Lejtős elem balos91,515,048,0-37,563,504931
Lejtős elem jobbos91,515,048,0-37,663,504932
Süllyesztett elem91,515,037,559,504933
Útkereszteződés elem100,015,035,040,804187
Külső íves elem
R=7-6m		50,015,048,031,504934
Külső íves elem
R=10-8m		50,015,048,031,604935
Külső íves elem
R=25-11m		50,015,048,031,704936
Belső íves elem
R=25-11m		50,015,048,032,104937
Homloklap5,015,048,07,504938
Csőcsonkos homloklap balos5,015,048,06,004939
Csőcsonkos homloklap jobbos5,015,048,06,004940
Kábel átvezető elem15,015,048,012,004943
Csőcsonkos homloklap balos
útkereszteződés elemhez		2,515,035,04,004941
Csőcsonkos homloklap jobbos
útkereszteződés elemhez		2,515,035,04,004942
Bekötő akna felső rész50,039,055,082,004928
Akna rövid alsó rész DN15050,032,236,528,501614
Akna rövid alsó rész DN20050,032,236,527,006190
Akna hosszú alsó rész DN15050,032,271,549,903217
Akna hosszú alsó rész DN20050,032,271,549,908565
Hg.a. vödör - rövid4,701616
Hg.a. vödör - hosszú6,201617
Kerbdrain hídfolyókaBeép.hossz
(cm)		Névleges szélesség
(cm)

Beépítési szélesség

(cm)

Beép.magasság
(cm)		kg/db

Típus

Szegélymagasság 75 mm

cikkszám
100,020,028,015,566,3KD 200-75 balos133810
100,020,028,015,566,3KD 200-75 jobbos133811
100,020,028,015,567,2KD 200-75 revi balos133831
100,020,028,015,567,2KD 200-75 revi jobbos133832
100,020,028,015,566,0KD 200-75 revi balos DN 160 függ kivezetés133833
100,020,028,015,566,0KD 200-75 revi jobbos DN 160 függ kivezetés133834
Homloklap3,020,028,015,52,8KD 200-75133816
ACO KerbDrain termékismertetőpdf.
MegnevezésTermékrajzBeépítési rajz
ACO Kerbdrain folyóka 305pdfdwgpdf
ACO Kerbdrain tisztító akna 305 pdfdwgpdfdwg
ACO KerbDrain folyóka 480pdfdwg
pdfdwg
ACO Kerbdrain tisztító akna 480pdfdwgpdfdwg
ACO Kerbdrain balos süllyesztő elem 305pdfdwg
ACO Kerbdrain jobbos süllyesztő elem 305pdfdwg
ACO Kerbdrain 305 köztes elempdfdwg
ACO Kerbdrain balos süllyesztő elem 480pdfdwgpdfdwg
ACO Kerbdrain jobbos süllyesztő elem 480pdfdwgpdfdwg
ACO KerbDrain REVIT fájlokRevit
ACO KerbDrain IFC fájlokIFC


ACO KerbDrain beépítési útmutatópdfdwg

ACO KerbDrain 305 és 480doc
