Folyóka lejtése

Alapvető fizikai tény, hogy a víz a gravitációs hatás alapján lefelé igyekszik. Ezt a tényt figyelembe véve szükséges megterveznünk vízelvezető rendszerünket, illetve kialakítani annak környezetét. Írásunkban bemutatunk néhány megoldást.

Egyszerű feladatnak tűnik a vízelvezető rendszer kialakítása, hiszen mindössze egy „árokról” van szó, amit lefedünk egy ráccsal. Azonban ennek a feladatnak a megoldását is érdemes szakértőre bízni, hiszen a megfelelő vízelvezető rendszer kialakításához, sok tényezőt kell figyelembe venni.

  • Hány négyzetméternyi területről kell elvezetni a vizet?
  • Van-e a területnek hosszesése vagy nekünk kell kialakítani azt?
  • Milyen módon tudjuk kialakítani a burkolat lejtését?
  • Fenékeséses folyókát használunk vagy konstans magasságút?
  • Hidraulikailag mekkora méretű folyókára van szükség?
  • Mekkora méretű járművek fognak rajta közlekedni?
  • A járművek áthajtásának gyakorisága és a dinamikája?
  • Gyalogos forgalom esetén, szempont-e a tűsarok-állóság?
  • Milyen rácsot válasszunk?

Jelen írásunkban ennyi mindent nem tudunk körbejárni, így most nézzük meg a lejtéshez kapcsolódó témakört.


Vízkivételi csatlakozási lehetőségek

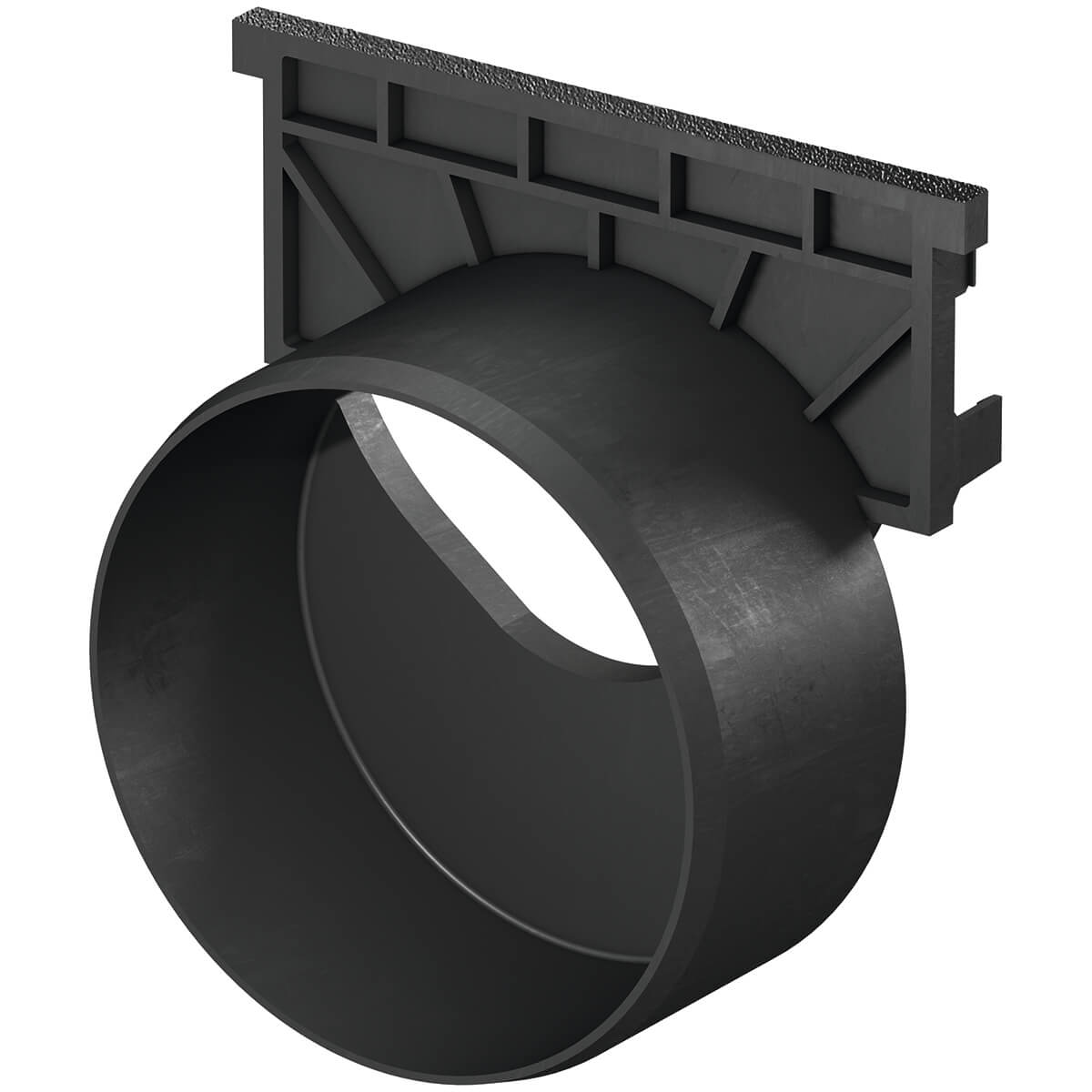

Csőcsonkos homloklap

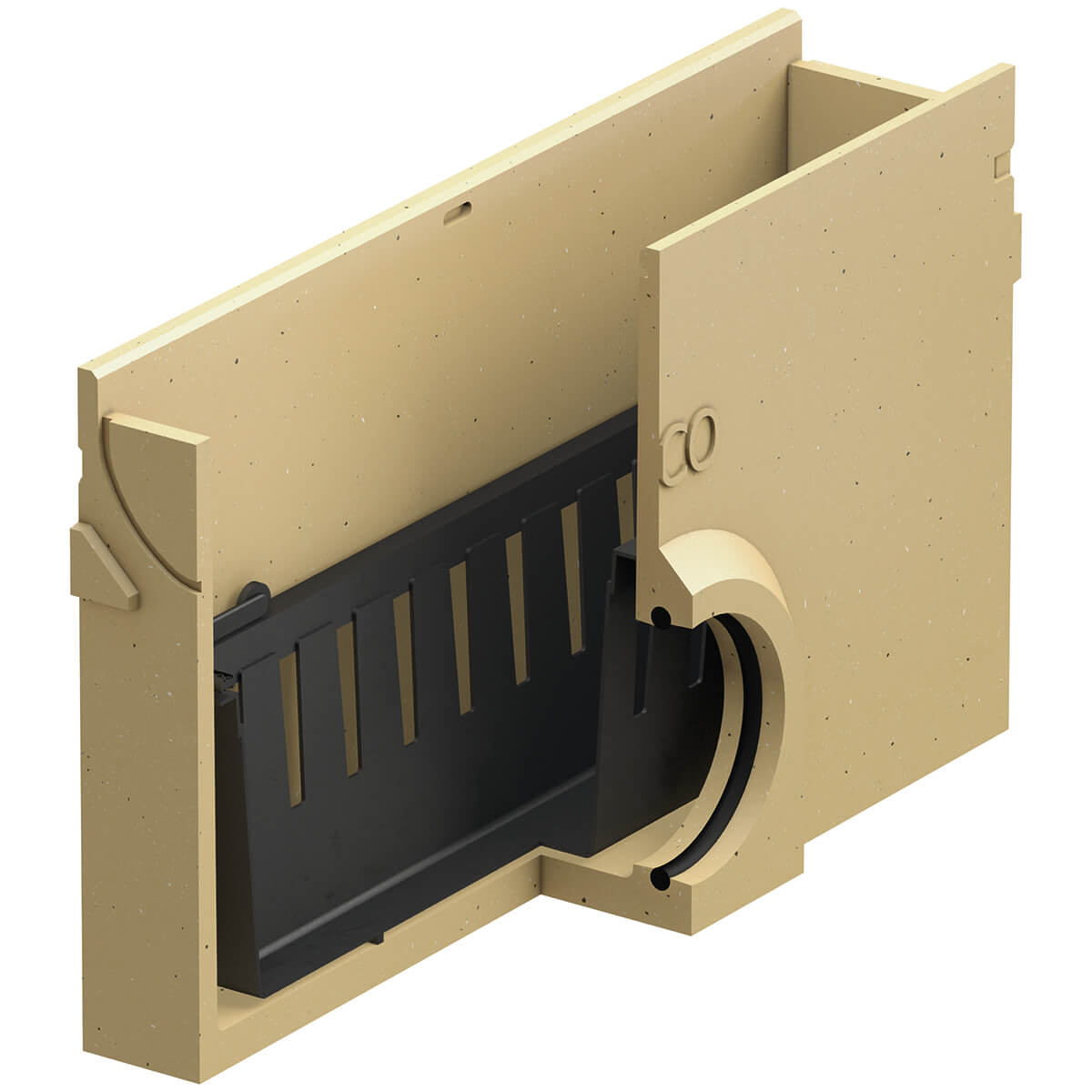

Hordalékfogó akna

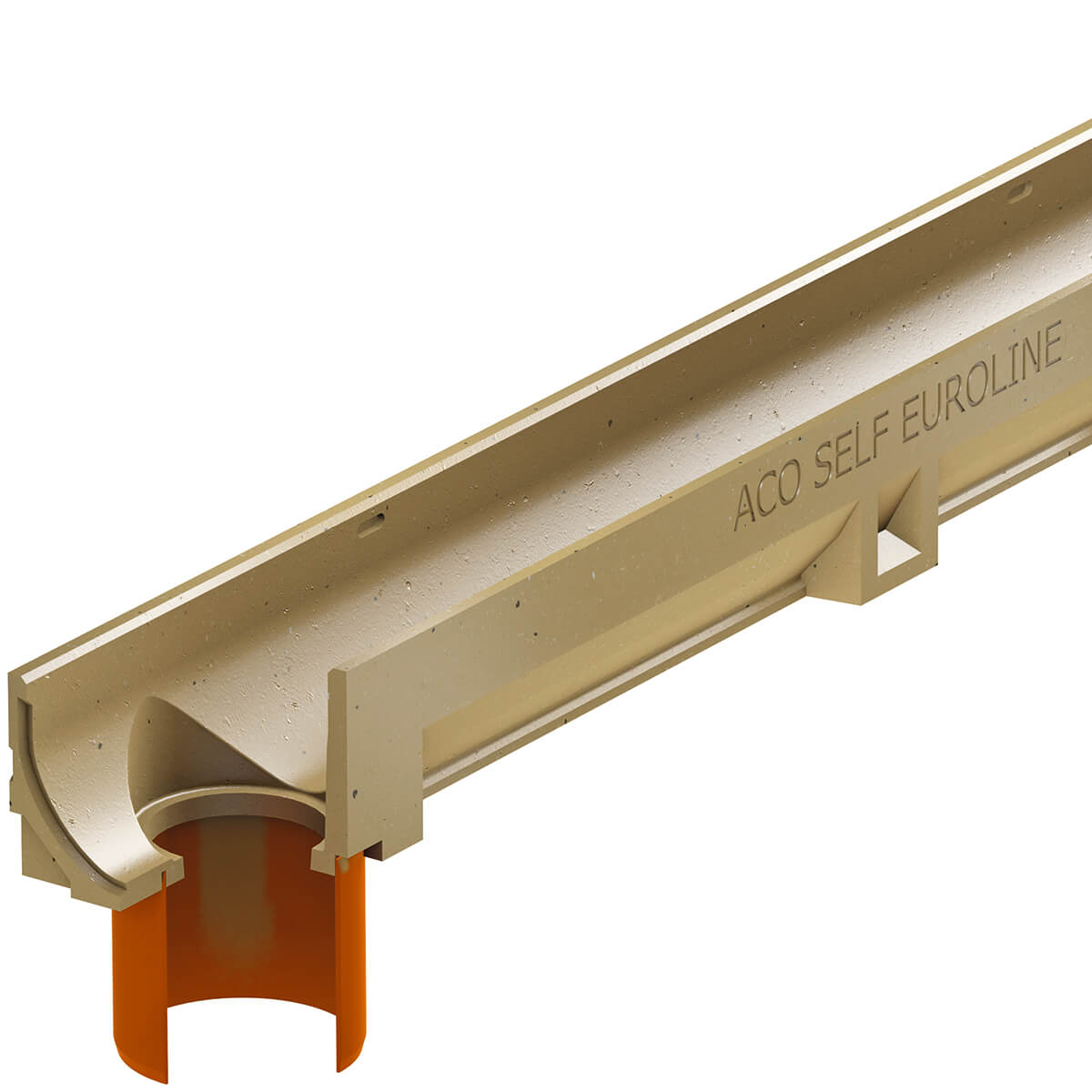

Folyóka alsó kivezetéssel


Rendszer
Leírás

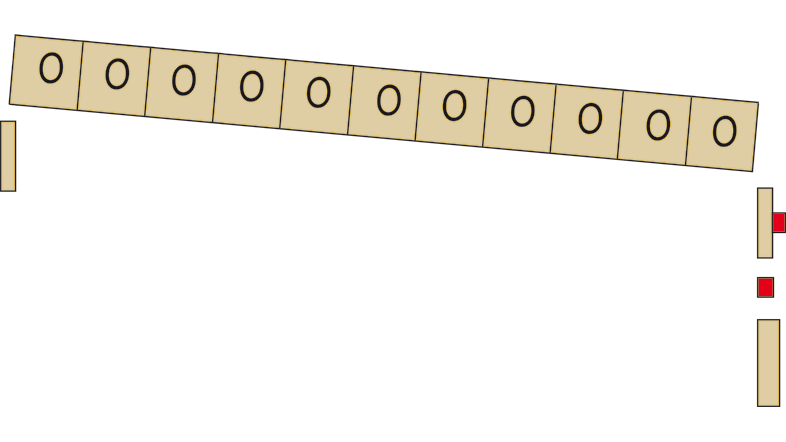

Terepeséssel

Ha a víztelenítendő terület már rendelkezik természetes lejtéssel a vízkivétel irányában, akkor lejtést nem kell létrehozni, fenékesés nélküli folyóka alkalmazható.

Csatlakozási lehetőség

Csőcsonkos homloklappal, alsó kivezetéssel vagy hordalékfogó aknával a rendszer legmélyebb pontján.

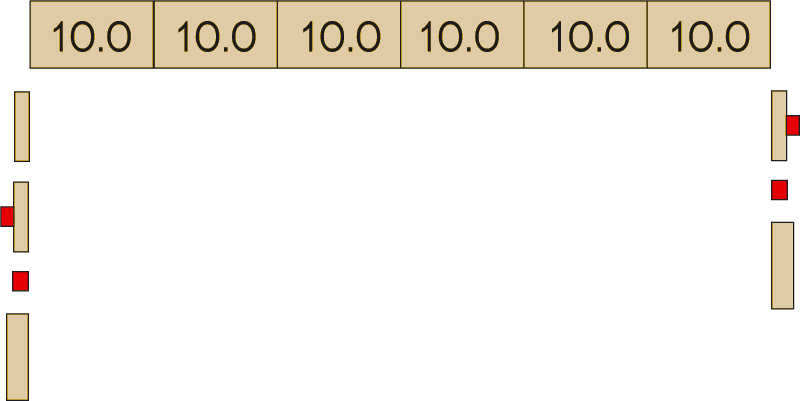

Semleges eséssel – máshogy fogalmazva: sík területtel van dolgunk

Ha a víztelenítendő terület nem rendelkezik természetes lejtéssel, de rövidebb szakaszról van szó, akkor alkalmazhatunk fenékesés nélküli, konstans magasságú folyókát.

Az ACO termékválasztékában ebben az esetben magánépítkezők számára a Self család folyókái tökéletesen megfelelnek. A Self folyókák vízszintes folyásfenékkel rendelkező termékek. Amennyiben maximum 8-10 méter hosszúságú szakaszon tervezünk csatornát lefektetni, akkor nem szükséges fenékeséssel építeni. Amennyiben mégis a fenékesés változatra van szükségünk, akkor vagy hosszesést alkalmazunk, vagy pedig váltani kell a Multiline termékcsaládra.

Csőcsonkos homloklappal, alsó kivezetéssel vagy homokfogó aknával a rendszer két végén.

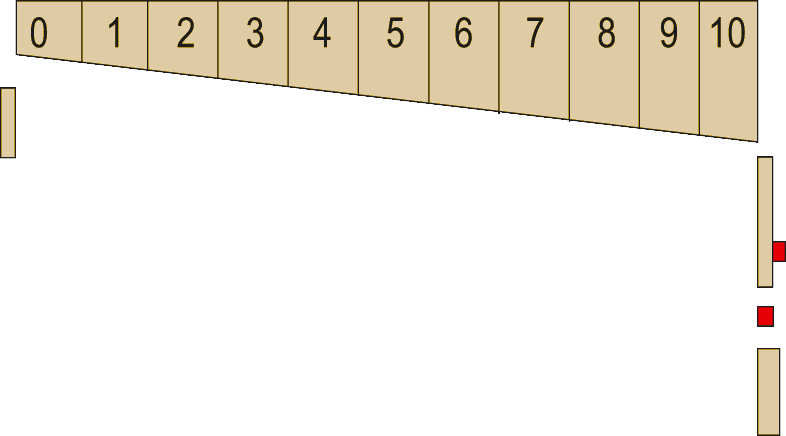

Lineáris fenékeséssel, a folyókaszakasz egyik végére lejtetve

A beépített fenékesést akkor alkamazzuk, amikor nem maradhat semmilyen folyadék a folyókában. Erre leginkább ipari üzemek esetében van szükség, ahol bizonyos vegyszerekkel dolgoznak.

Csőcsonkos homloklappal, alsó kivezetéssel vagy hordalékfogó aknával a rendszer legmélyebb pontján.

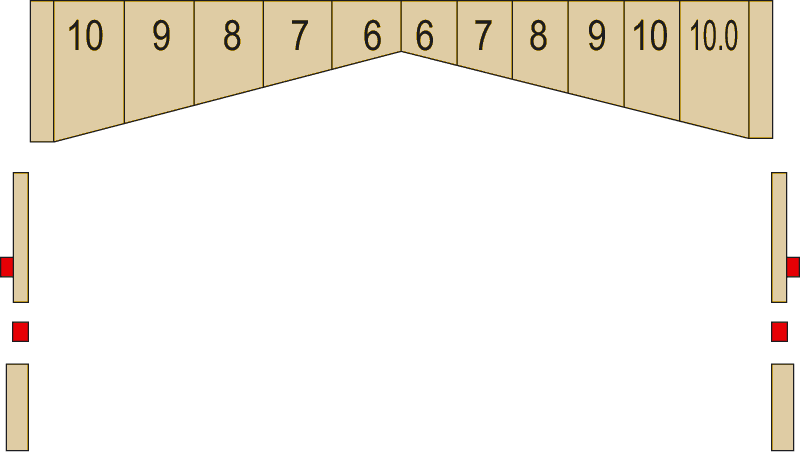

Lineáris fenékeséssel, a folyókaszakasz két végére lejtetve

Beépített fenékeséses elemekkel a folyóka szakasz két vége felé lejtetve

Amennyiben a fent említett 8-10 méternél hosszabb szakaszon fektetjük le a folyókákat és a terület nem rendelkezik természetes lejtéssel, akkor már szükséges nekünk kialakítani valamilyen formában a lejtést. Ebben ad segítséget az ACO a beépített fenékeséssel rendelkező, illetve a különböző magasságú folyókákkal. Ha a fenékeséses megoldást választjuk, akkor a Self családról át kell váltanunk a Multiline folyókára. (LINK). A fenékesés azt jelenti, hogy az egy méter hosszúságú folyókatest két végének mélysége között fél centiméter különbség van. Más szavakkal megfogalmazva: 5 ezrelékes fenékesés van beleépítve.

Természetesen kombinálhatjuk a normál, fenékesés nélküli és a fenékesés folyókákat a beépítés során.

Ez a módszer abban az esetben jelent megoldást, amikor a folyóka két végén szeretnénk kivezetni a vizet.

Csőcsonkos homloklappal, alsó kivezetéssel vagy hordalékfogó aknával a rendszer legmélyebb pontján.

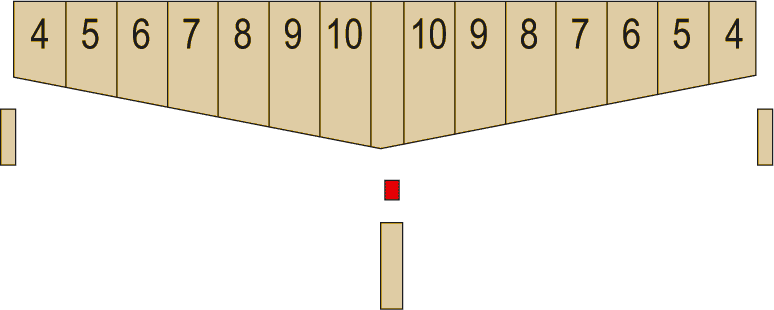

Lineáris fenékeséssel, a folyókaszakasz közepére lejtetve

Beépített fenékeséses elemekkel a folyókaszakasz közepe felé lejtetve.
Ez a módszer nagyon hasonlít az előzőre. A különbség mindössze az, hogy itt a folyókaszakasz közepén vesszük ki a vizet.

Természetesen kombinálhatjuk a normál, fenékesés nélküli és a fenékesés folyókákat a beépítés során.

Alsó kivezetéssel vagy hordalékfogó aknával a rendszer legmélyebb pontján.

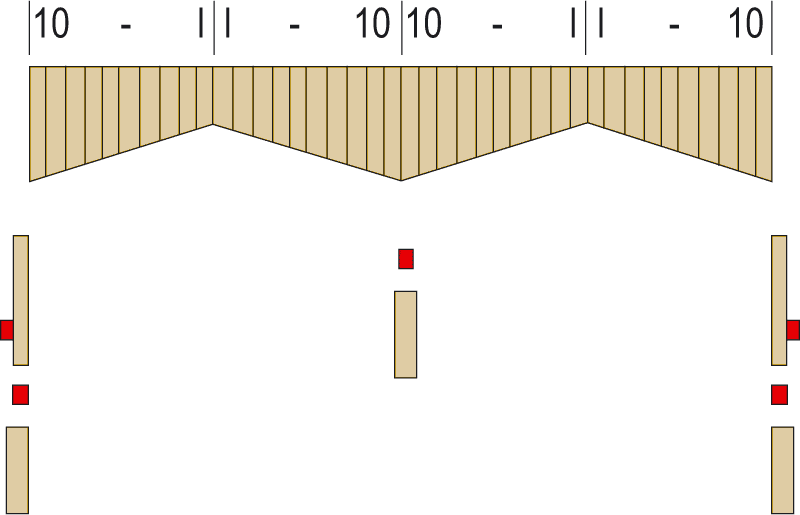

Lineáris fenékeséssel, a folyókaszakasz több pontján történő vízkivételével

Beépített fenékeséses elemekkel a folyóka szakasz több pontjára lejtetve, több ponton történő vízkivétellel.
Szintén nagyon hasonlít az előzőre. A különbség mindössze az, hogy itt több ponton történik a vízkivétel. Akkor érdemes ezt a megoldást alkalmazni, ha már komoly hosszúságú folyókát fektetünk le.

Természetesen kombinálhatjuk a normál, fenékesés nélküli és a fenékesés folyókákat a beépítés során.

Csőcsonkos homloklappal, alsó kivezetéssel vagy hordalékfogó aknával a rendszer legmélyebb pontján.

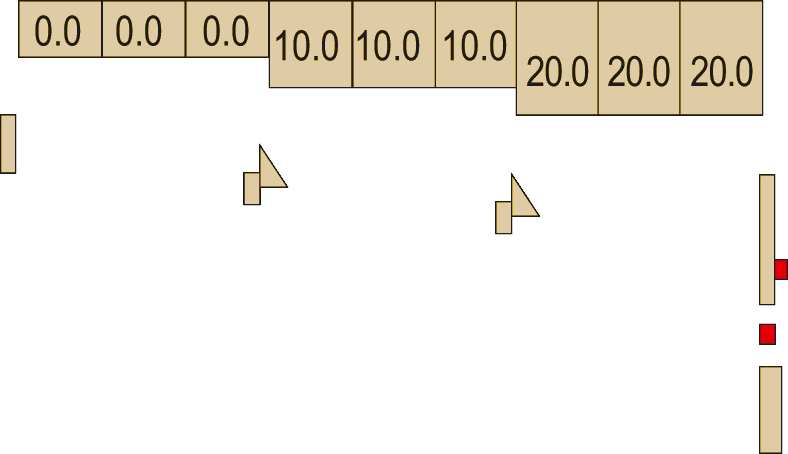

Lépcsős fenékeséssel, a folyókaszakasz végére lejtetve

Beépített fenékesés nélküli, különböző magasságú elemekkel a folyókaszakasz egyik végére lejtetve.

Azaz itt a megoldást a különböző magasságú folyókaelemek egymáshoz illesztése jelenti. Az egyes elemek belső magassága fix, nincs bennük beépített lejtés, viszont az egymás után következő folyókaelemek teljes magassága egyre nagyobb. Azaz egyre mélyebbek az egyes elemek. Ezzel a módszerrel egy lépcsőt építünk ki, ahol a víz a gravitációs hatásnak megfelelően lefolyik a lépcső aljára. A vízkivétel a folyókaszakasz végén, a legalacsonyabb ponton történik meg.

Csőcsonkos homloklappal, alsó kivezetéssel vagy hordalékfogó aknával a rendszer legmélyebb pontján.

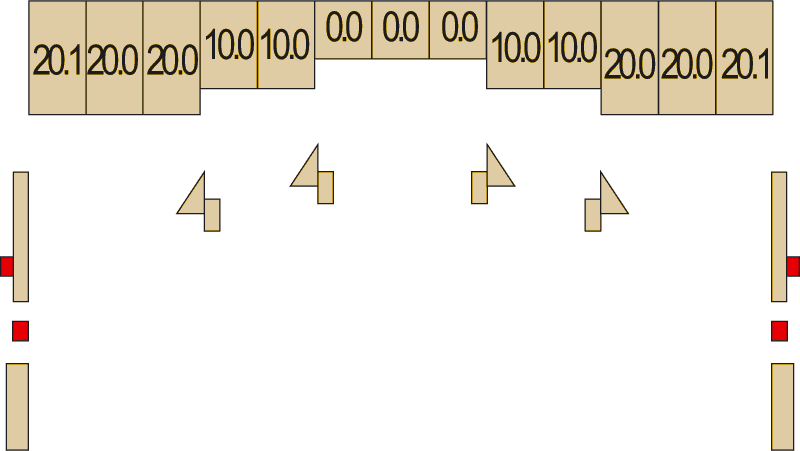

Lépcsős fenékeséssel, a folyókaszakasz két végére lejtetve

Beépített fenékesés nélküli, különböző magasságú elemekkel a folyóka szakasz két végére lejtetve.
Ez a módszer nagyon hasonlít az előzőre. A különbség mindössze az, hogy itt a folyókaszakasz mindkét végén vesszük ki a vizet.

Csőcsonkos homloklappal, alsó kivezetéssel vagy hordalékfogó aknával a rendszer legmélyebb pontján.

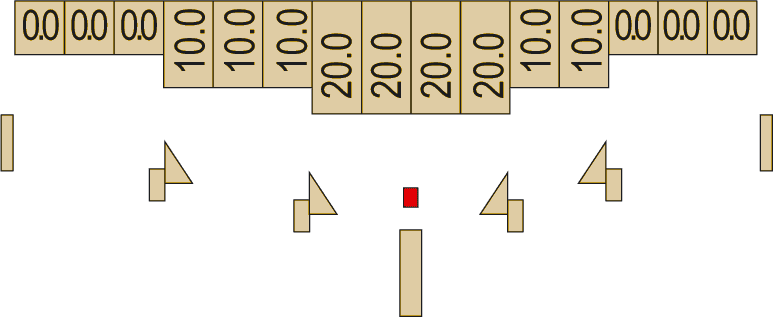

Lépcsős fenékeséssel, a folyókaszakasz közepére lejtetve

Beépített fenékesés nélküli, különböző magasságú elemekkel a folyóka szakasz közepére lejtetve.
Ez a módszer nagyon hasonlít az előzőre. A különbség mindössze az, hogy itt a folyókaszakasz közepén vesszük ki a vizet.

Alsó kivezetéssel vagy hordalékfogó aknával a rendszer legmélyebb pontján.

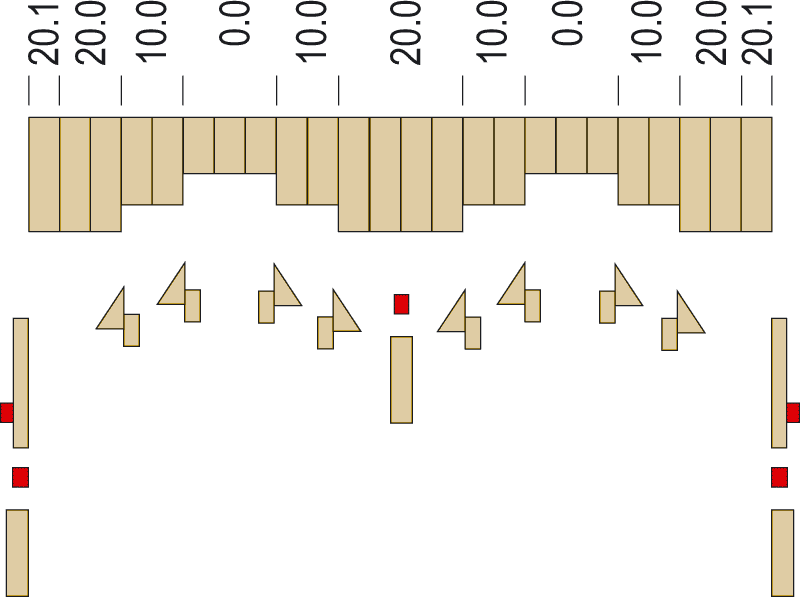

Lépcsős fenékeséssel, a folyókaszakasz több pontján történő vízkivételével

Beépített fenékesés nélküli, különböző magasságú elemekkel a folyókaszakasz több pontjára lejtetve, több ponton történő vízkivétellel.
Ez a módszer nagyon hasonlít az előző kettőre, illetve azok kombinációjaként is felfogható. Ahogy az ábrán is látjuk, itt egy aránylag hosszú folyókaszakaszról van szó. Mivel a végtelenségig nem lejthetjük a folyókákat, ezért szükséges a lépcsőzetes kialakítás. Ne feledjük, a vizet a legmélyebb ponton tudjuk kivezetni. A vízkivétel itt a folyókaszakasz közepén és a végein is megvalósul.

Csőcsonkos homloklappal, alsó kivezetéssel vagy hordalékfogó aknával a rendszer legmélyebb pontján.

Amennyiben további kérdése merül fel a vízelvezető rendszerekkel és folyókákkal kapcsolatban, keresse kollégáinkat, vagy írjon nekünk üzenetet.
