ACO Kerb élelmiszeripari lábazati elem

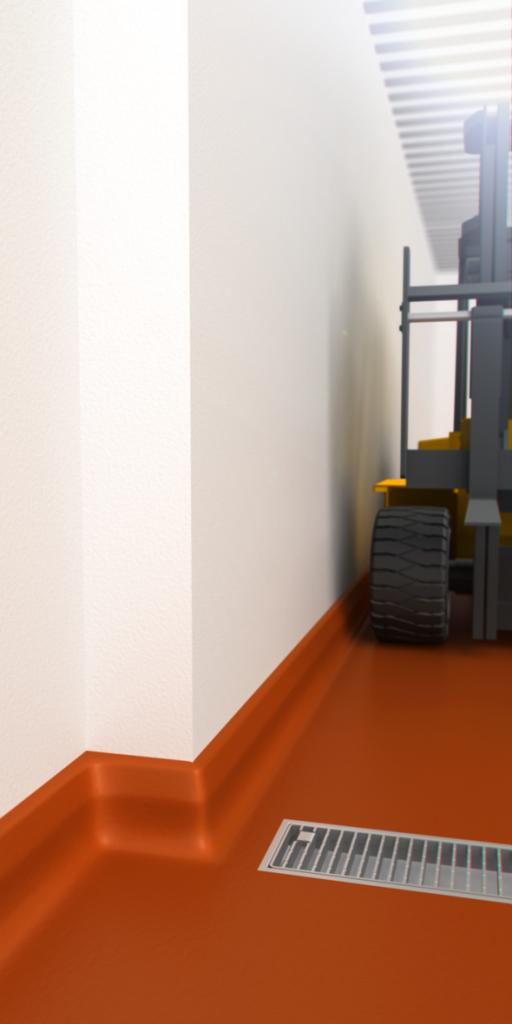

Az ACO Kerb élelmiszeripari lábazati elemet minden olyan üzemhez ajánljuk, ahol a higiénia, az üzembiztonság, a karbantartási és üzemeltetési költségek alacsonyan tartása kiemelten fontos. A rendszer előregyártott elemekből épül fel, hogy a beépítés a lehető leggyorsabb, a minőség pedig lehető a legmagasabb legyen. A lábazati elemek készülhetnek polimerbetonból vagy rozsdamentes acélból.

ACO Kerb lábazati elemek polimerbetonból


ACO Kerb lábazati elemek rozsdamentes acélból

ACO Kerb Standard

Hosszúság (mm)Szélesség (mm)Magasság (mm)CikkszámLetöltés

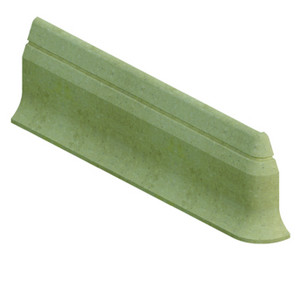

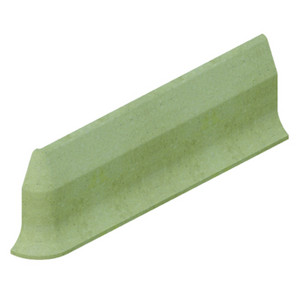

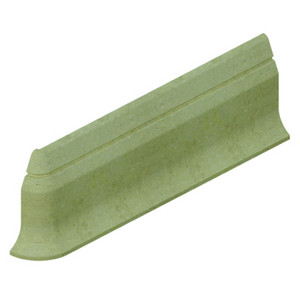

ACO Kerb standard polimerbeton lábazati szegélyelem, 445566, 446154Egyenes elem100065200445566dxf
85300446154dxf
ACO Kerb standard polimerbeton lábazati szegély belső sarokelem, 445565, 446155Belső sarokelem8585200445565dxf
105105300446155dxf

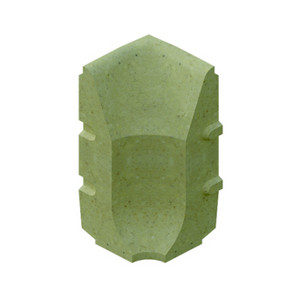

ACO Kerb standard polimerbeton lábazati szegély jobbos külső sarokelem, 445564, 446157Külső sarokelem - bal56565200445563dxf
58585300446156dxf
ACO Kerb standard polimerbeton lábazati szegély balos külső sarokelem, 445563, 446156Külső sarokelem - jobb56565200445564dxf
58585300446157dxf

Tartozékok:

ACO Kerb magassága (mm)Cikkszám

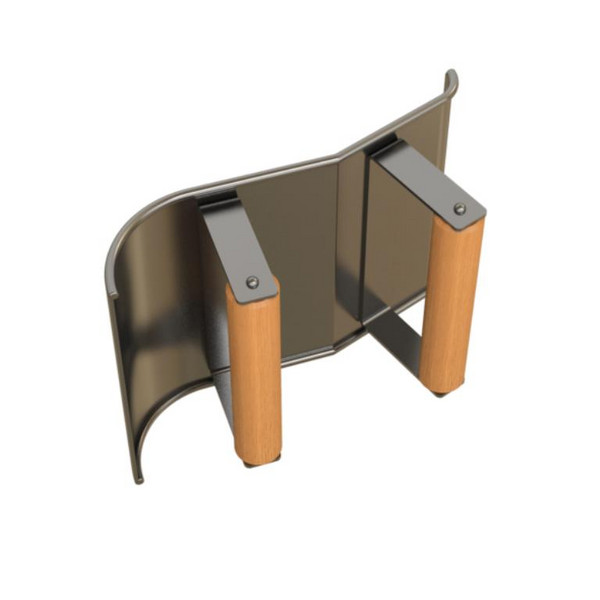

ACO kerb simítókanálACO Kerb simítókanál200446419
300446421

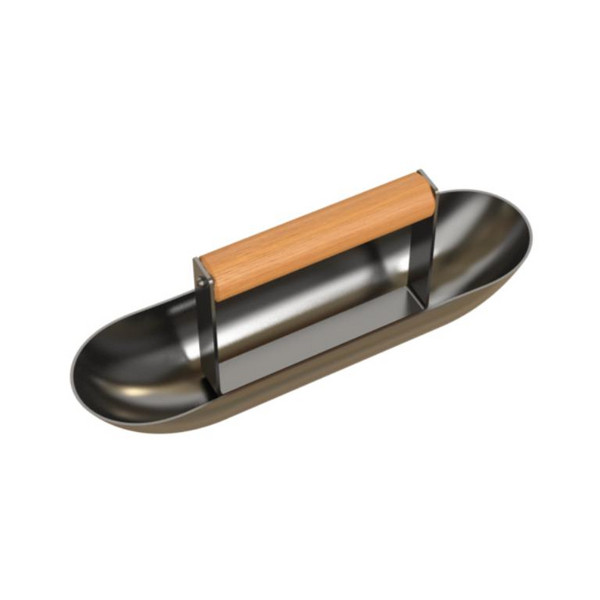

ACO Kerb lekerekített simítókanálACO Kerb lekerekített simítókanál 446420
Merbenit SF 50 poliuretán tömítőanyag NM2920

A beépítéshez szükséges tartozékok a Kerb lábazati elemmel arányos mennyiségben részei a szállítmánynak.

ACO Kerb Plain

Hosszúság (mm)Szélesség (mm)Magasság (mm)CikkszámLetöltés

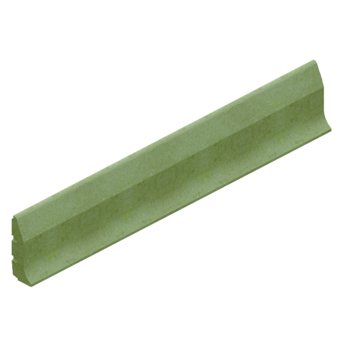

ACO Kerb Plain polimerbeton lábazati szegélyelem, 446827, 446124, 446158Egyenes elem100037100446827dxf
65200446124dxf
85300446158dxf
ACO Kerb Plain polimerbeton lábazati szegély belső sarokelem, 446828, 446125, 446161Belső sarokelem5252100446828dxf
8585200446125dxf
105105300446161dxf
ACO Kerb Plain polimerbeton lábazati szegély balos külső sarokelem, 446829, 446126, 446159Külső sarokelem - bal53737100446829dxf
56565200446126dxf
58585300446159dxf
ACO Kerb Plain polimerbeton lábazati szegély jobbos külső sarokelem, 446830, 446127, 446160Külső sarokelem - jobb53737100446830dxf
56565200446127dxf
58585300446160dxf

Tartozékok:

Cikkszám
ACO Etil-metil-keton tiszta oldal (1000 ml)Etil-metil-keton tiszta oldal (1000 ml)NM9380
Merbenit SF 50 poliuretán tömítőanyagNM2920

A beépítéshez szükséges tartozékok a Kerb lábazati elemmel arányos mennyiségben részei a szállítmánynak.

ACO Kerb Single

Hosszúság (mm)Szélesség (mm)Magasság (mm)CikkszámMűszaki rajz

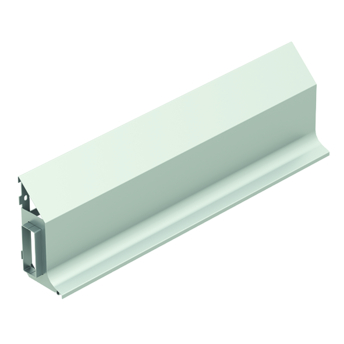

ACO Kerb Single higiéniai lábazati elem, 446225, 446226, 446227, 446228, 446229, 446230Egyenes elem500155300446225dxf
1000155300446226dxf
1500155300446227dxf
2000155300446228dxf
2500155300446229dxf
3000155300446230dxf

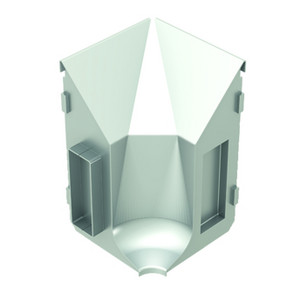

ACO Kerb Single higiéniai lábazati elem belső sarokelem, 446231Belső sarokelem182182300446231dxf

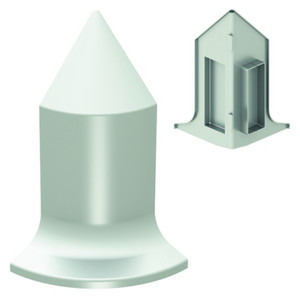

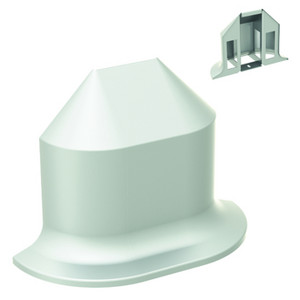

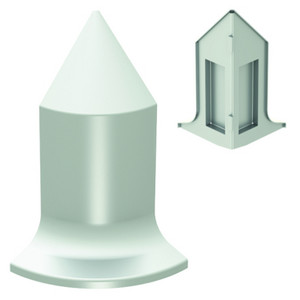

ACO Kerb Single higiéniai lábazati elem külső sarokelem, 446232Külső sarokelem155155300446232dxf

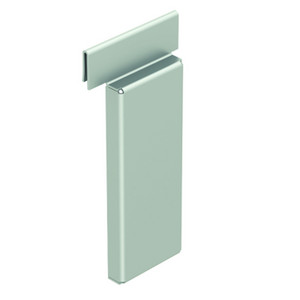

ACO Kerb Single higiéniai lábazati elem végelem, 446243Végelem155155300446243dxf

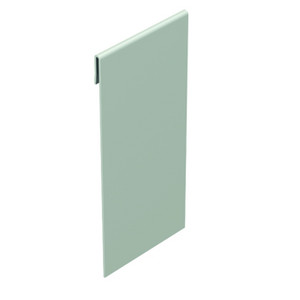

ACO Kerb Single higiéniai lábazati elem bal oldali homloklap, 446295Homloklap - bal oldali1,580180446295dxf
ACO Kerb Single higiéniai lábazati elem jobboldali homloklap, 446244Homloklap - jobb oldali1484176446244dxf

ACO Kerb Double

Hosszúság (mm)Szélesség (mm)Magasság (mm)Cikkszám (mm)Műszaki rajz

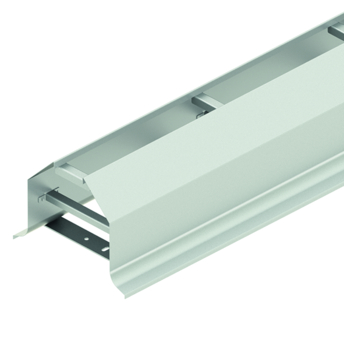

ACO Kerb Double higiéniai lábazati elem, 446233, 446234, 446235, 446236, 446237, 446238Egyenes elem500414300446233dxf
1000414300446234dxf
1500414300446235dxf
2000414300446236dxf
2500414300446237dxf
3000414300446238dxf

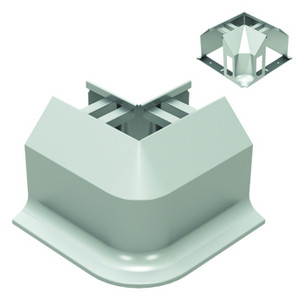

ACO Kerb Double higiéniai lábazati elem sarokelem, 446239Sarokelem441441300446239dxf
ACO Kerb Double higiéniai lábazati elem T-idom, 446240T idom468441300446240dxf
ACO, Kerb, Double, higiéniai lábazati elem, végelem, 446241Végelem414155300446241dxf

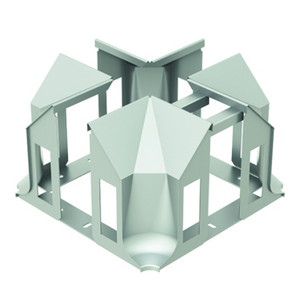

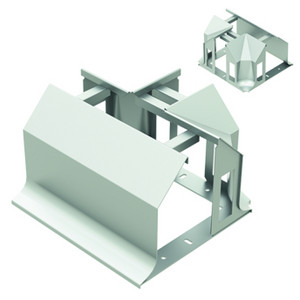

ACO Kerb Double higiéniai lábazati elem kereszt elem, 446318Kereszt elem414414300446318dxf

ACO Kerb Standard, Plain, Single, Double kiírási szövegek

Teljesítménynyilatkozat
