ACO Multitop fedlapcsalád

Az innovatív ACO MULTITOP öntöttvas fedlap rendszert úgy terveztük, hogy megfeleljen a modern infrastruktúra kihívásainak. A fedlap családot alapvetően három keret típust és számtalan fedlaptányér típus adja. A keretekbe a fedlaptányérok mérettől függően variálhatók.

Megnevezési példa: ACO MULTITOP öntöttvas fedlap Multitop Bituplan 160, DN600, D400. Ez egy 600 mm belső tiszta nyílásméretű, D400 terhelési osztályú Bituplan önszintező keretű (legalább 160 mm szintezési magassággal), Multitop típusú fedlaptányérral.

Keret típusok:

  • Fix
  • Lift
  • Bituplan - önszintező

Fedlaptányér típusok:

  • Multitop
  • CityTop
  • BeGu

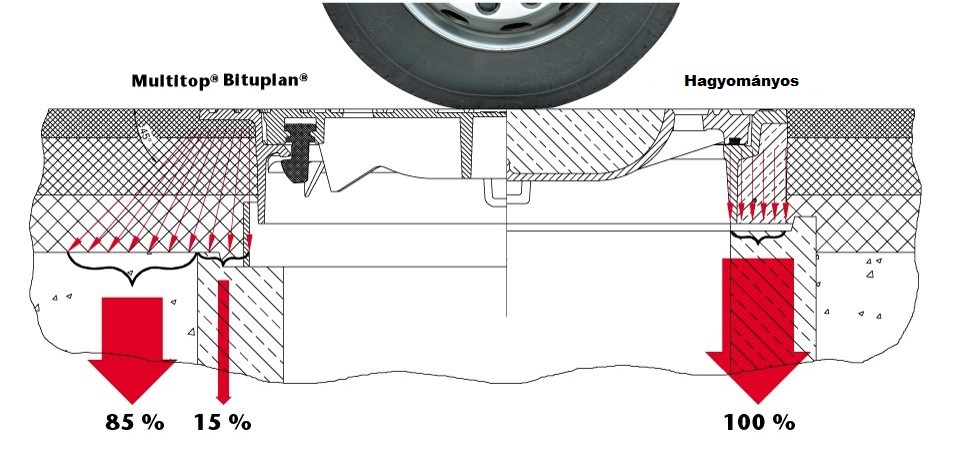

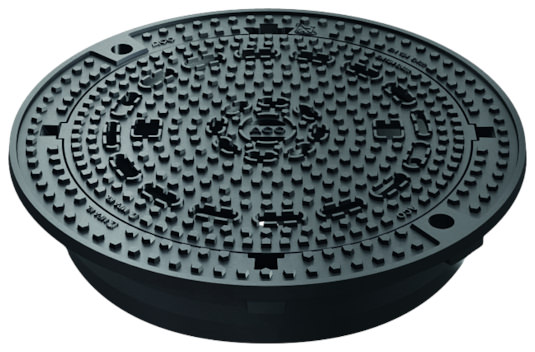

ACO Bituplan önszintező keretek


600-as tiszta nyílás mérettel

KeretmagasságSzellőzésCikkszámSúly
(mm)(kg)
Beépítési magasság (150 - 190 mm)
140Multitop
van210560101
nincs210561103
Citytop
nincs60515697,5
Beépítési magasság (170 - 230 mm)
160Multitop
van210500106
nincs210501108
Citytop
nincs210314106,3

800-as tiszta nyílás mérettel

KeretmagasságSzellőzésCikkszámSúly
(mm)(kg)
Beépítési magasság (170 - 230 mm)
160Multitop
van210606152,0
nincs210607154,2

ACO öntöttvas fedlapok és víznyelők (német nyelvű)pdf
ACO Bituplan 600-as önszintező keretpdfdwg
ACO Bituplan 800-as önszintező keretpdfdwg
ACO Bituplan beépítési útmutató (felújítás)pdf
ACO Bituplan beépítési útmutató (új építés)pdf
ACO Multitop fedlapokdoc
ACO Multitop fedlapcsalád teljesítmény nyilatkozatpdf

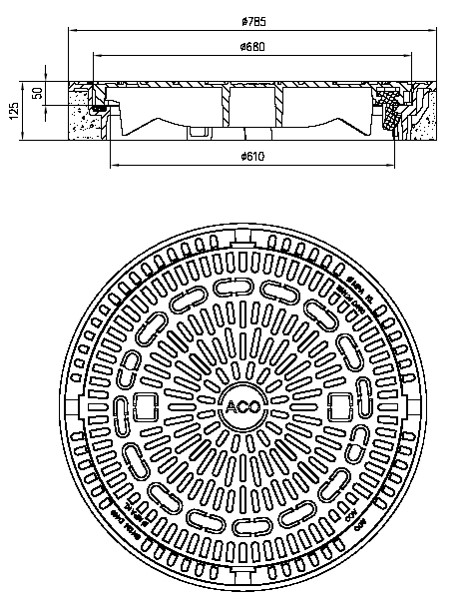

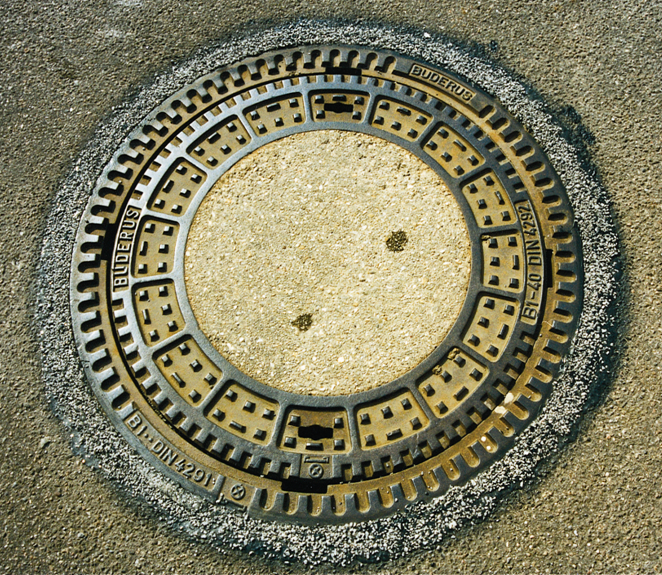

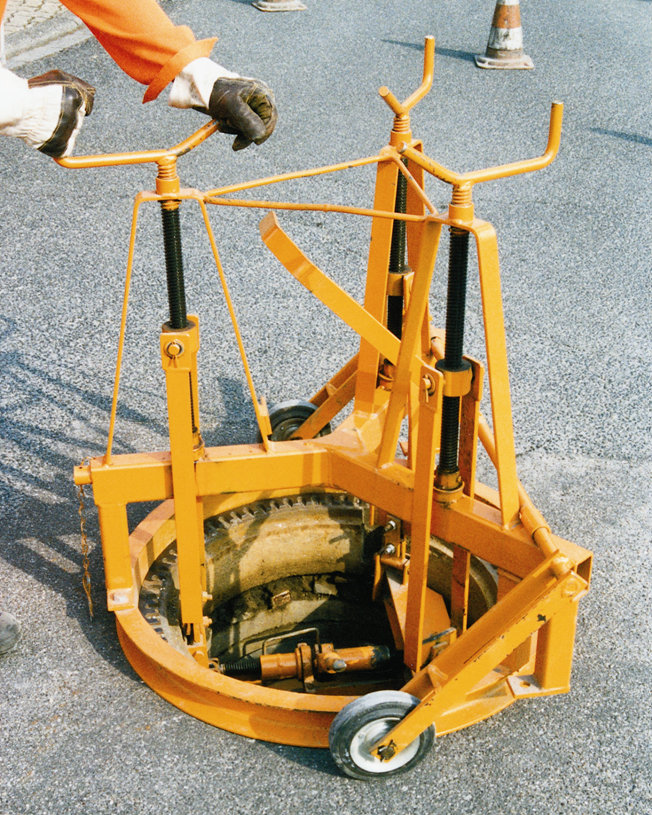

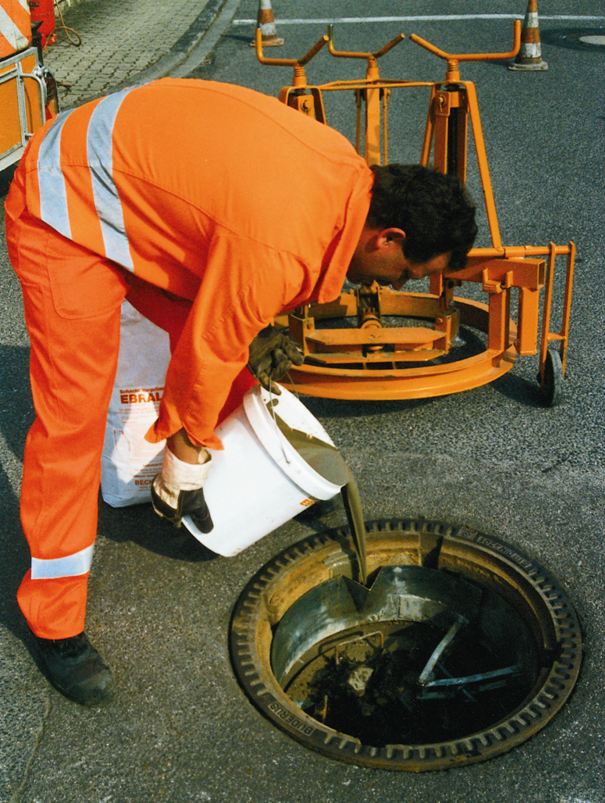

ACO LIFT BeGu fedlap keretek

ACO LIFT BeGu 600-as kör keretpdfdwg
ACO LIFT BeGu 600-as négyzetes keretpdfdwg
ACO Multitop fedlapcsalád teljesítmény nyilatkozatpdf

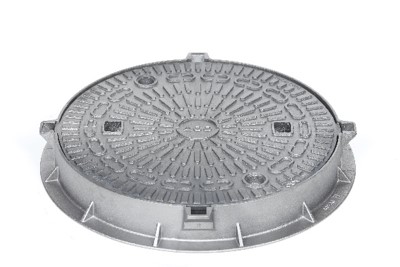

ACO Fix fedlap keretek

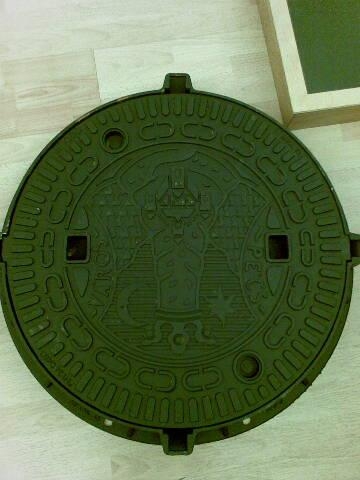

ACO Fix 600-as keret, Pécs címeres CityTop fedlap tányérralpdfdwg
ACO Multitop fedlapcsalád teljesítmény nyilatkozatpdf

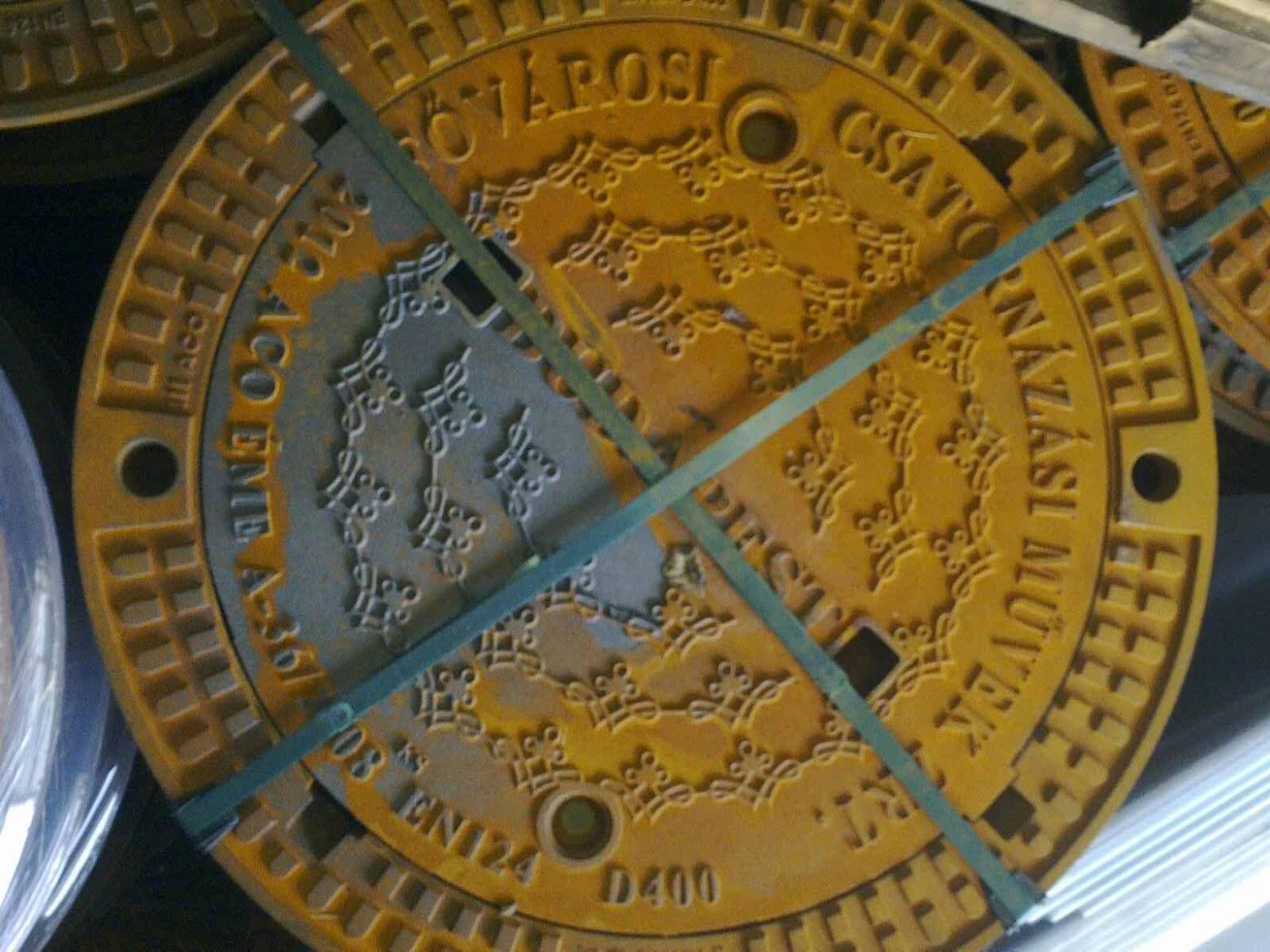

FCSM CityTop Bituplan

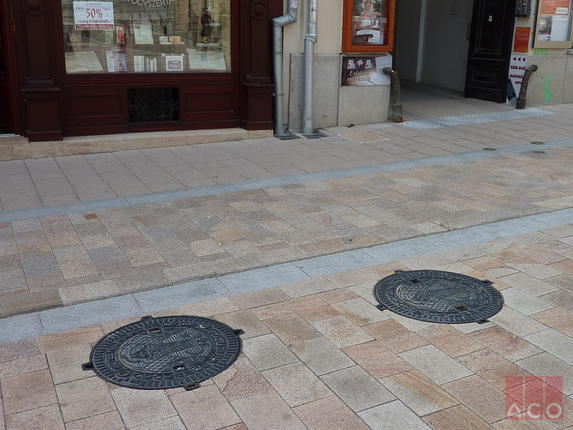

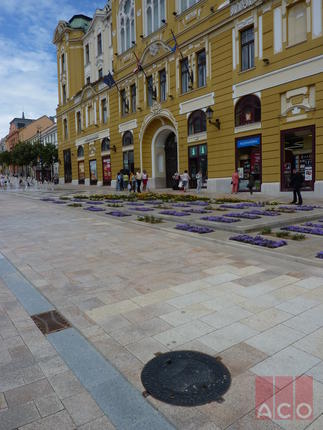

Pécs CityTop Bituplan
