ACO Public 80 zuhanyfolyóka

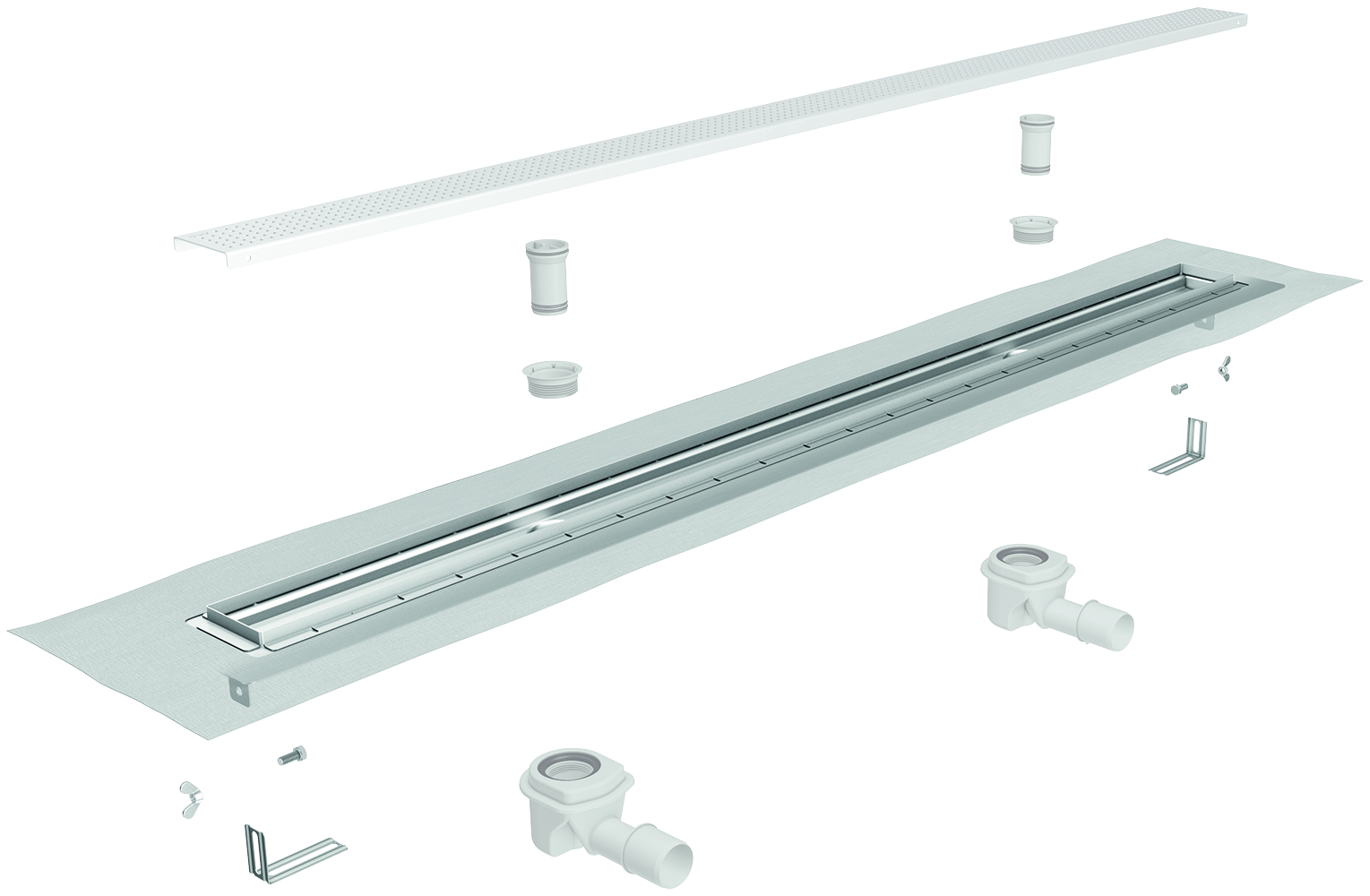

Az ACO Public 80 zuhanyfolyóka olyan sorzuhanyzók kialakításához alkalmazható, ahol a lapburkolat alatti kent szigetelésen kívül nincs másik vízszigetelő réteg, amihez csatlakoztatni kellene a folyókát. A folyókatest 80 mm széles, másodlagos vízelvezetéssel is rendelkezik, hogy a burkolat alá leszivárgó víz elvezetése is megtörténhessen. Ezen felül állítólábakkal is el van látva, a szintezés megkönnyítése érdekében. A vízkivétel csőcsatlakozói forgathatók, így falsarokba építve akár a falban lévő strangra való rákötés is egyszerűen megoldható. A folyóka DN40 vagy DN50 csőcsatlakozással rendelkezik, rozsdamentes acél ráccsal vagy burkolható fedéllel teheti még különlegesebbé a zuhanyzót. A folyóka 1,5m, 2,0m, 2,5m és 3,0m hosszban készül. Ezektől eltérő hosszban egyedileg készítjük a zuhanyfolyókát.

Amennyiben tűzgátló betéttel is el kell látni a zuhanyfolyókát, tekintse meg a Public 110 zuhanyfolyóka típust.



Quadrato

Rács hossza (mm)CikkszámLetöltés
5009008.11.05dxf
10009008.11.10dxf​​​​​​​

Burkolható

Rács hossza (mm)CikkszámLetöltés
5009008.20.05dxf
10009008.20.10dxf​​​​​​​​​​​​​​

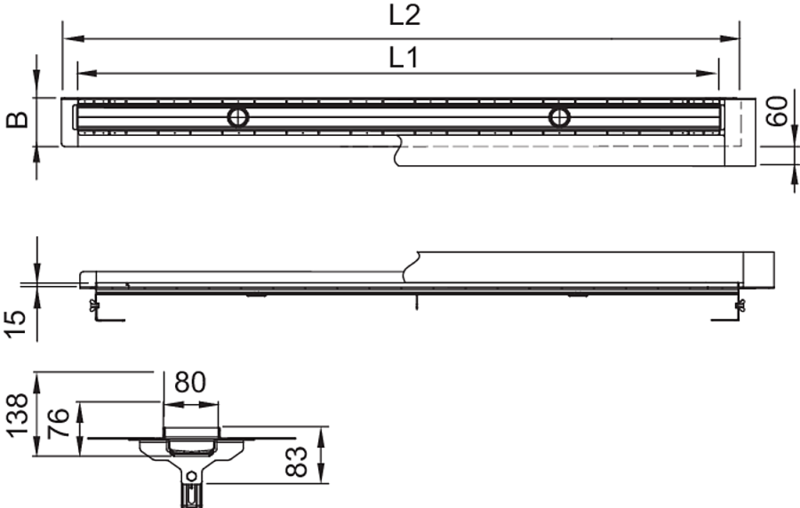

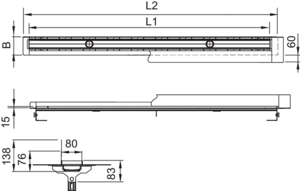

Műszaki rajzL1 (mm)L2 (mm)B (mm)VízkivételCikkszámLetöltés
1500160018329008.60.15dxfifc
2000210018329008.60.20dxfifc
2500260018339008.60.25dxfifc
3000310018339008.60.30dxfifc

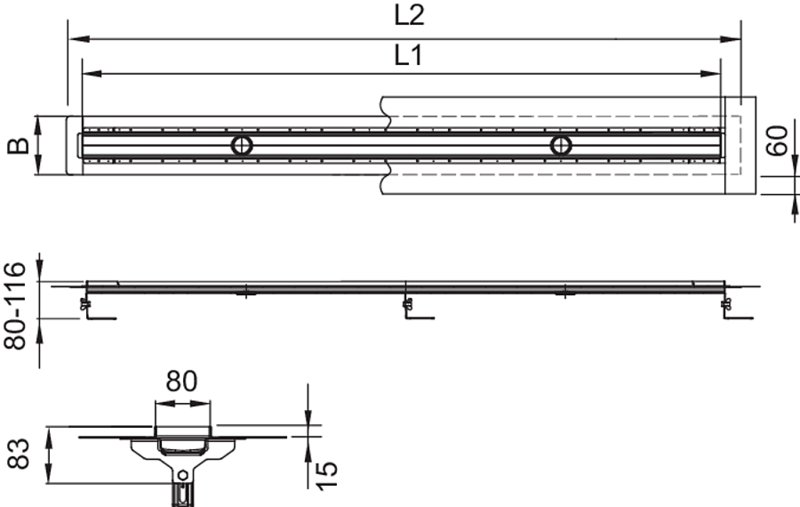

Műszaki rajzL1 (mm)L2 (mm)B (mm)VízkivételCikkszámLetöltés
1500160015229008.70.15dxfifc
2000210015229008.70.20dxfifc
2500260015239008.70.25dxfifc
3000310015239008.70.30dxfifc
Design rácsok rozsdamentes acélból
Tervezési hossz[mm]
Plate
700, 800, 900, 1000, 1200, 1500
Tervezési hossz[mm]

Stripes
700, 800, 900, 1000, 1200, 1500

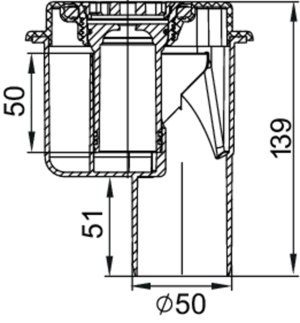

Műszaki RajzMegjelenésLeírásCikkszámLetöltés

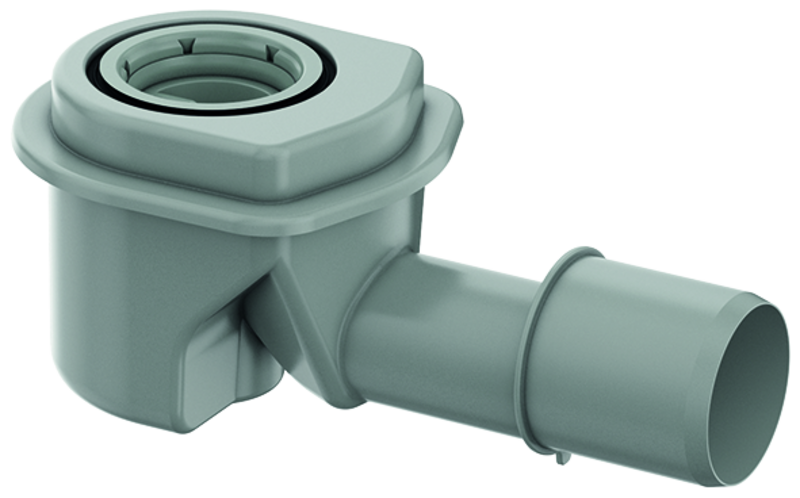

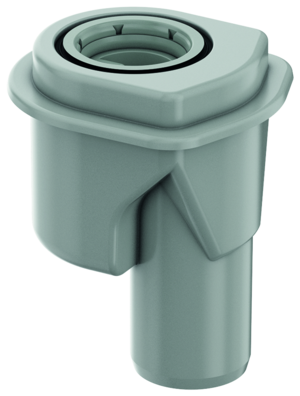

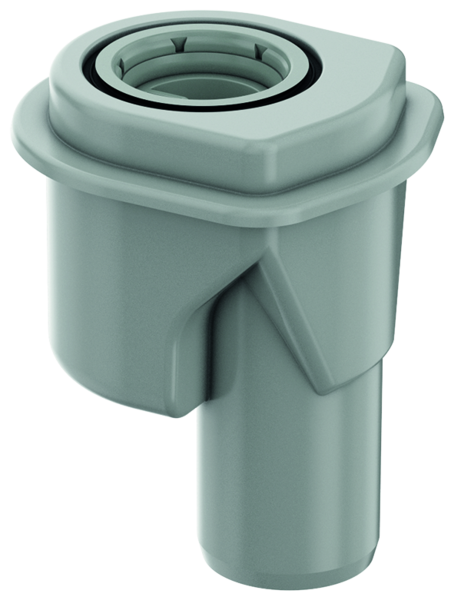

  • Csőcsatlakozás: DN40/DN50
  • Bűzzár vízoszlop magassága: 50mm
  • MSZ EN 1253-1 szabványnak megfelel
9010.81.20dxf

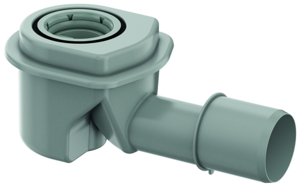

  • Csőcsatlakozás: DN50
  • Bűzzár vízoszlop magassága: 50mm
  • MSZ EN 1253-1 szabványnak megfelel
9010.81.23dxf

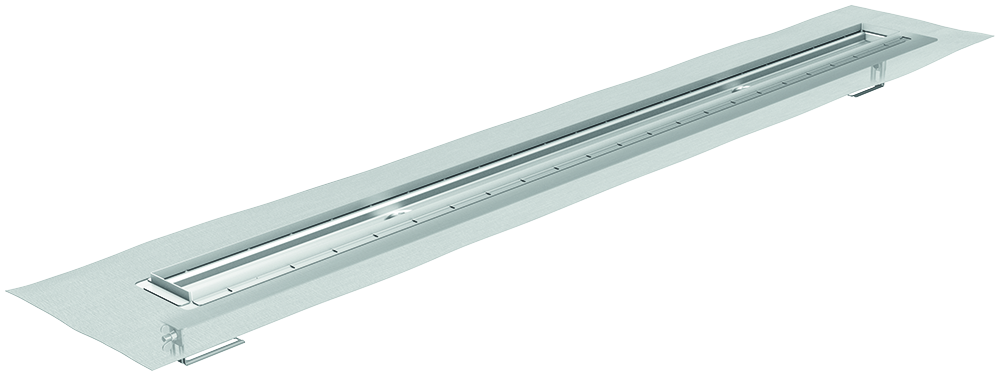

Vízszintes szigetelő gallérral

L1 (mm)L2 (mm)L3 (mm)H1 (mm)*H1 (mm) **Cikkszám
15001600172030-140115-1409008.60.15
20002100222030-140115-1409008.60.20
25002600272030-140115-1409008.60.25
30003100322030-140115-1409008.60.30

* Függőleges kivezetésű összefolyó esetén. A 30mm-es magasság az állítólábak levágásával érhető el. Az összefolyóhoz szükséges magfurat: Ø min.=130 mm.

** Vízszintes kivezetésű összefolyó esetén

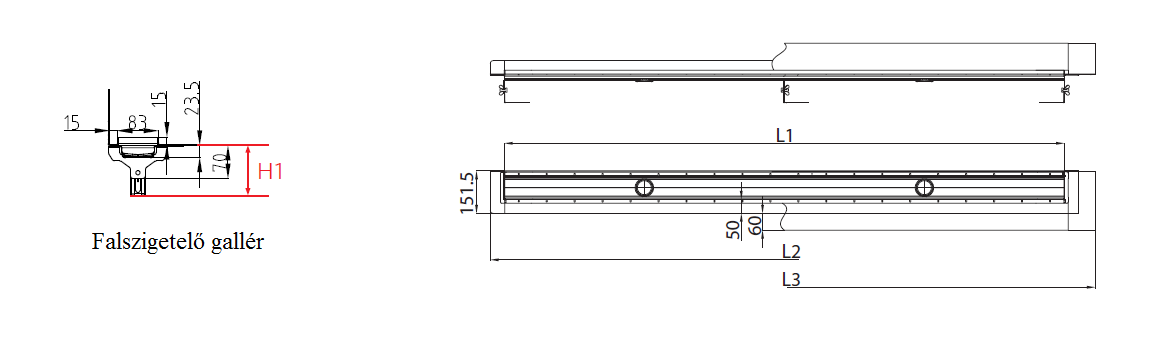

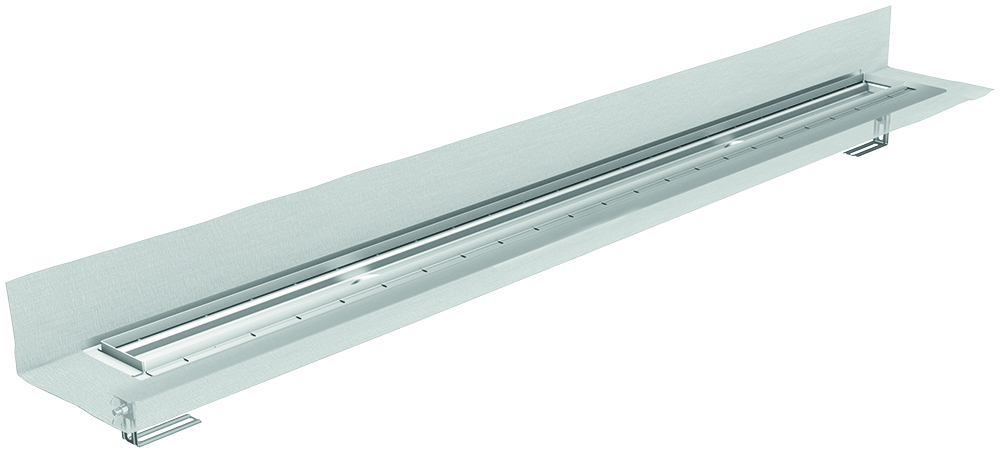

Falszigetelő gallérral

L1 (mm)L2 (mm)L3 (mm)H1 (mm)*H1 (mm) **Cikkszám
15001600172030-140115-1409008.70.15
20002100222030-140115-1409008.70.20
25002600272030-140115-1409008.70.25
30003100322030-140115-1409008.70.30

* Függőleges kivezetésű összefolyó esetén. A 30mm-es magasság az állítólábak levágásával érhető el. Az összefolyóhoz szükséges magfurat: Ø min.=130 mm.

** Vízszintes kivezetésű összefolyó esetén
