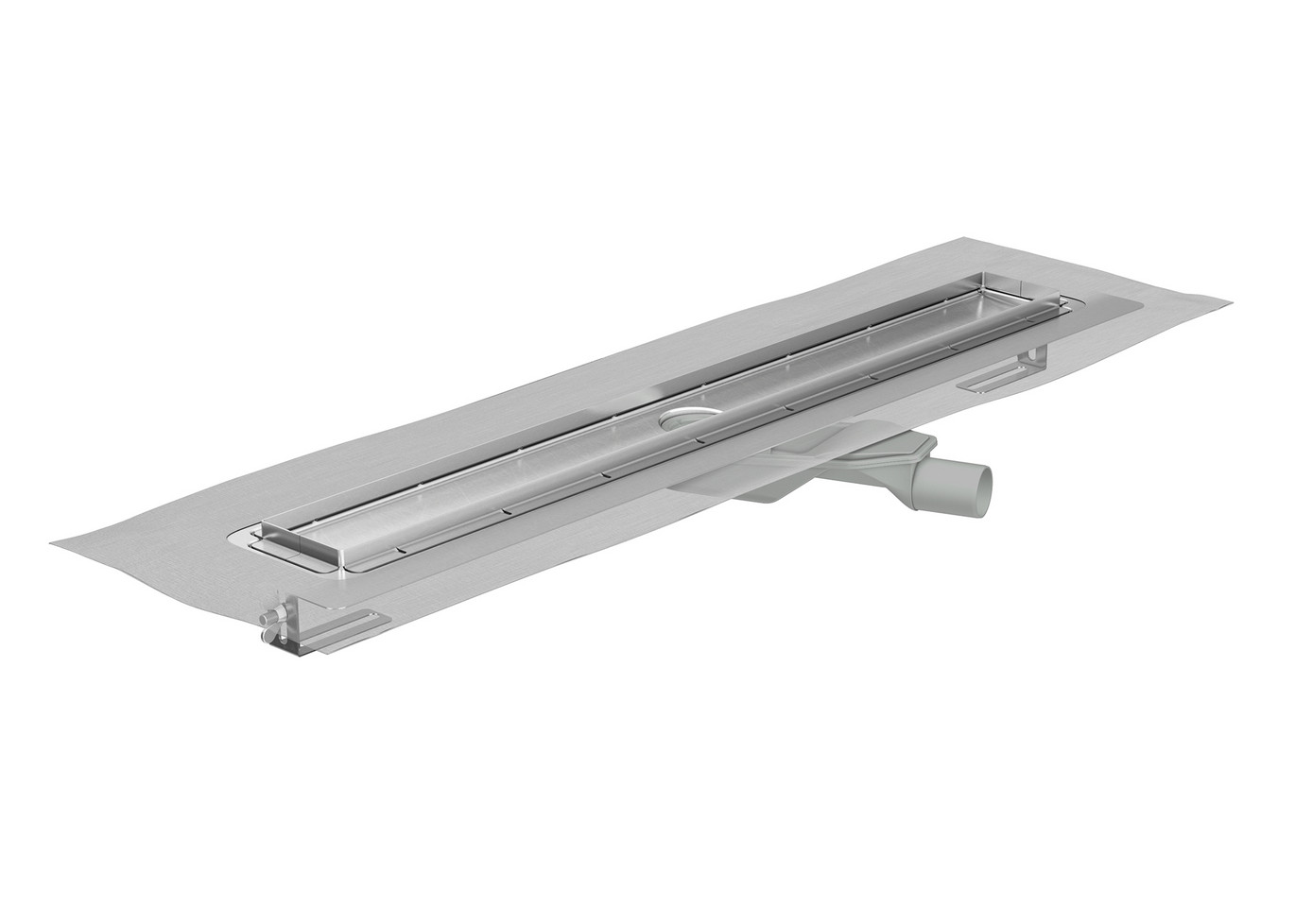

ACO Modular Plusz zuhanyfolyóka

A Modular Plusz folyóka választható vízkivételi elemmel rendkívül rugalmas beépítést tesz lehetővé. A forgatható csőcsonknak és a különböző beépítési magasságú alsórészeknek  köszönhetően minden beéépítési helyzetben alkalmazható. Az Exclusive rácsválaszték mindemellett különleges megjelenést biztosít, hogy ne csak funkcionalitása, hanem megjelenése is egyedülálló legyen.

Előnyök

Széles rács választék

Különböző mintázatú, a burkolat színéhez és textúrájához igazítható rozsdamentes rácsok, burkolható vagy edzett üveg felsőrészek teszik egyedivé ezt a kialakítást. A burkolható felsőrész, lehetőséget ad arra, hogy a fürdőben csak a burkolat anyaga érvényesüljön.

Másodlagos vízelvezetés

A Modular Plusz zuhanyfolyóka másodlagos vízelvezetéssel is rendelkezik, hogy a burkolat fugáin keresztül leszivárgó víz is bekerülhessen a vízelvezető rendszerbe.

Választható méretek

Normál és falszigetelő gallérral is rendelhető

  • 600 mm
  • 700mm
  • 800 mm
  • 900 mm
  • 1000 mm
  • 1200 mm hosszban.

Hatékony vízelvezető kapacitás

A vízkivételi pontok tökéletes vízelvezetést biztosítanak.

  • 0,4 l/s, 0 mm-es a vízoszlop esetén
  • 0,6 l/s 20 mm-es vízoszlop estén
Szigetelő peremek

A rozsdamentes test kettő különböző típusú szigetelő peremmel rendelhető:

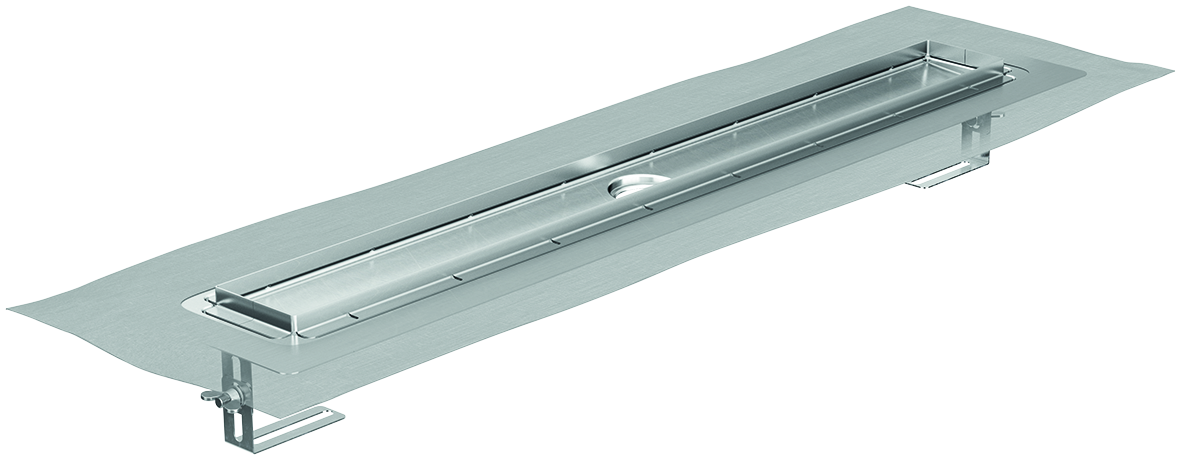

- körbe futó vízszintes szigetelő karimával vagy

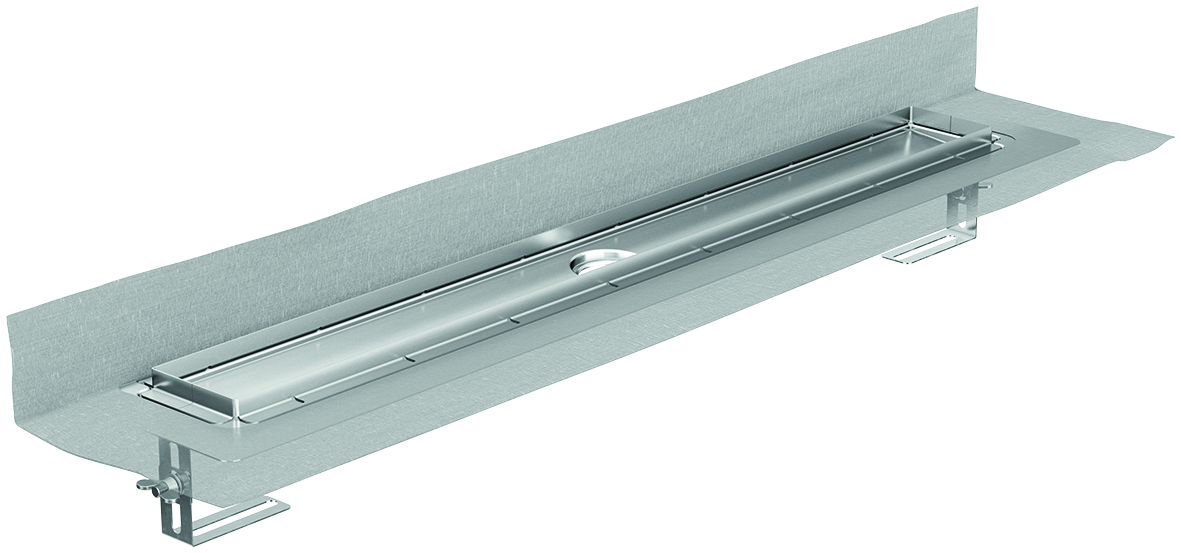

- hosszú oldalon falhoz felhajtott

A gyárilag kialakított 8 cm széles szigetelő membrán képes felszívni a beszivárgott vizet, és azt a csempe peremen kialakított szivárgó nyílásokon keresztül a folyóka testbe vezetni





Szintezés

A folyókatestek állítható magasságú szintező lábakkal vannak felszerelve, melyek segítségével a beépítés és szintezés biztonságossá és egyszerűvé válik.

Rozsdamentes acél rácsok

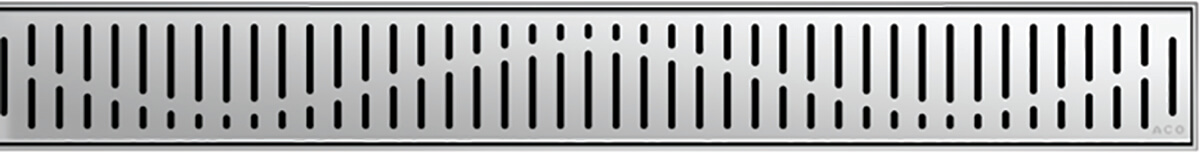

Hullám

Rács hossza (mm)60070080090010001200
Cikkszám0155.05.980153.73.420153.73.430153.73.440153.73.450153.73.46
Műszaki rajz dxfdxfdxfdxfdxf

Szita

Rács hossza (mm)60070080090010001200
Cikkszám0155.06.000153.73.590153.73.600153.73.610153.73.620153.73.63
Műszaki rajz dxfdxfdxfdxfdxf

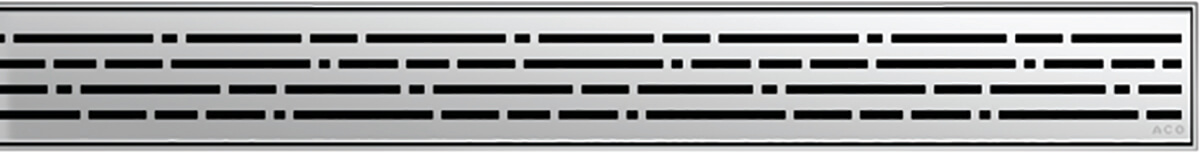

Mix

Rács hossza (mm)60070080090010001200
Cikkszám0155.06.089010.56.039010.56.049010.56.059010.56.069010.56.07
Műszaki rajz dxfdxfdxfdxfdxf

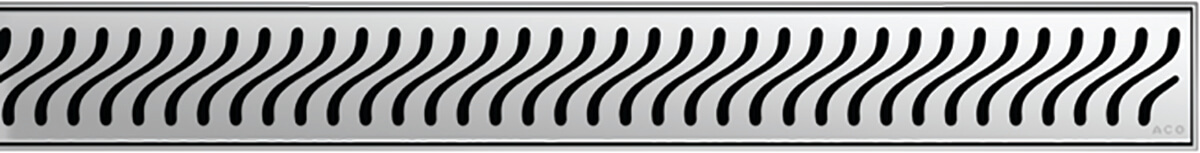

Zászló

Rács hossza (mm)60070080090010001200
Cikkszám0155.06.020153.73.690153.73.700153.73.710153.73.720153.73.73
Műszaki rajz dxfdxfdxfdxfdxf

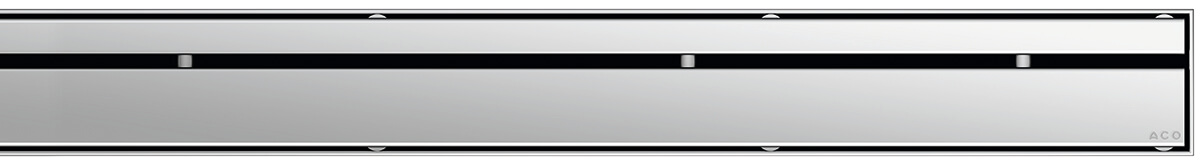

Stripe

Rács hossza (mm)60070080090010001200
Cikkszám9010.79.169010.78.829010.78.839010.78.849010.78.859010.78.86
Műszaki rajz dxfdxfdxfdxfdxf

Solid

Rács hossza (mm)70080090010001200
Cikkszám9010.59.229010.59.239010.59.249010.59.259010.59.26
Műszaki rajzdxfdxfdxfdxfdxf

Twist

Rács hossza (mm)60070080090010001200
Cikkszám9010.79.159010.76.829010.76.839010.76.849010.76.859010.76.86
Műszaki rajz dxfdxfdxfdxfdxf

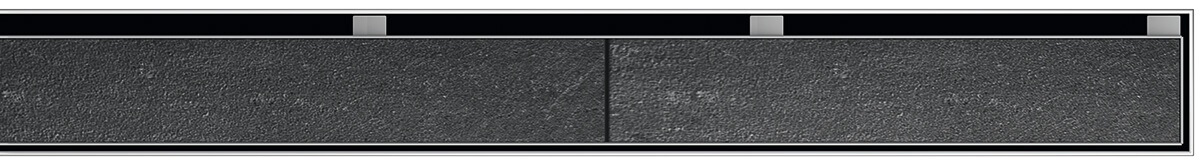

Floor

Rács hossza (mm)60070080090010001200
Cikkszám9010.79.179010.78.879010.78.889010.78.899010.78.909010.78.91
Műszaki rajz dxfdxfdxfdxfdxf

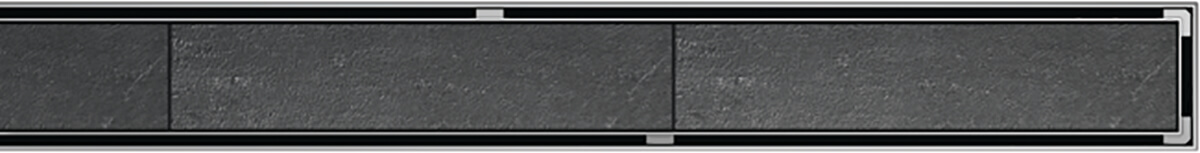

Burkolható (10mm)

Rács hossza (mm)60070080090010001200
Cikkszám0155.06.120153.81.870153.81.880153.81.890153.81.900153.81.91
Műszaki rajz dxfdxfdxfdxfdxf

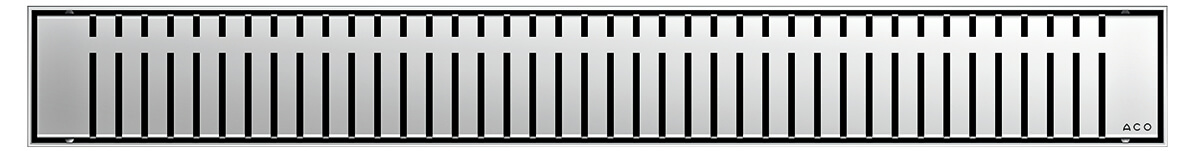

Piano

Rács hossza (mm)60070080090010001200
Cikkszám9010.72.189010.72.129010.72.139010.72.149010.72.159010.72.16
Műszaki rajz dxfdxfdxfdxfdxf

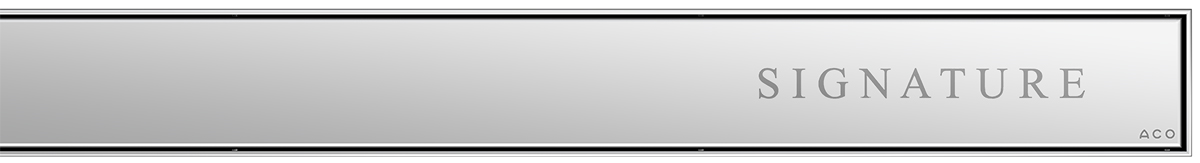

Signature

Rács hossza (mm)60070080090010001200
CikkszámEgyedi igények szerint

Biztonsági üveg járófelületek

Fekete

Rács hossza (mm)70080090010001200
Cikkszám9010.56.079010.56.089010.56.099010.56.109010.56.11
Műszaki rajzdxfdxfdxfdxfdxf

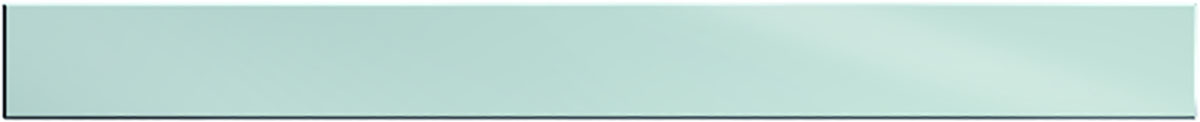

Fehér

Rács hossza (mm)70080090010001200
Cikkszám9010.56.729010.56.739010.56.749010.56.759010.56.76
Műszaki rajzdxfdxfdxfdxfdxf

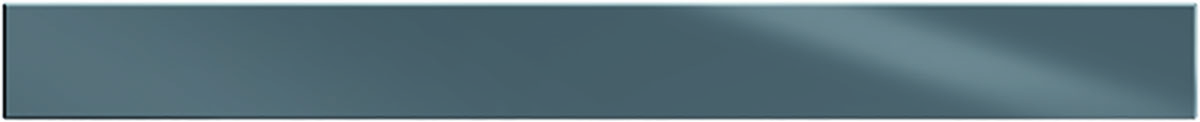

Szürke

Rács hossza (mm)70080090010001200
Cikkszám9010.56.779010.56.789010.56.799010.56.809010.56.81
Műszaki rajzdxfdxfdxfdxfdxf

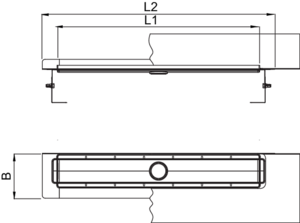

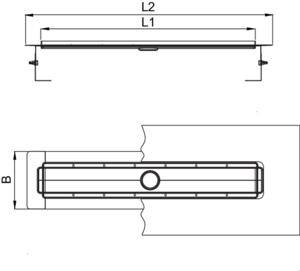

Műszaki rajzLeírásL1 (mm)L2 (mm)B (mm)CikkszámLetöltés
A padlóösszefolyó alsórész külön tétel6007001879010.87.06dxfifc
7008001879010.87.00dxfifc
8009001879010.87.01dxfifc
90010001879010.87.02dxfifc
100011001879010.87.03dxfifc
120013001879010.87.04dxfifc

Műszaki rajzLeírásL1 (mm)L2 (mm)B (mm)CikkszámLetöltés
A padlóösszefolyó alsórész külön tétel6007001559010.87.16dxfifc
7008001559010.87.10dxfifc
8009001559010.87.11dxfifc
90010001559010.87.12dxfifc
100011001559010.87.13dxfifc
120013001559010.87.14dxfifc
TermékrajzTermékképMegnevezésBeépítési magasságCikkszámLetöltés

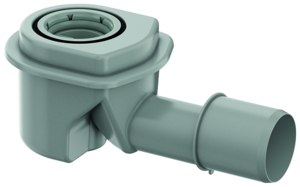

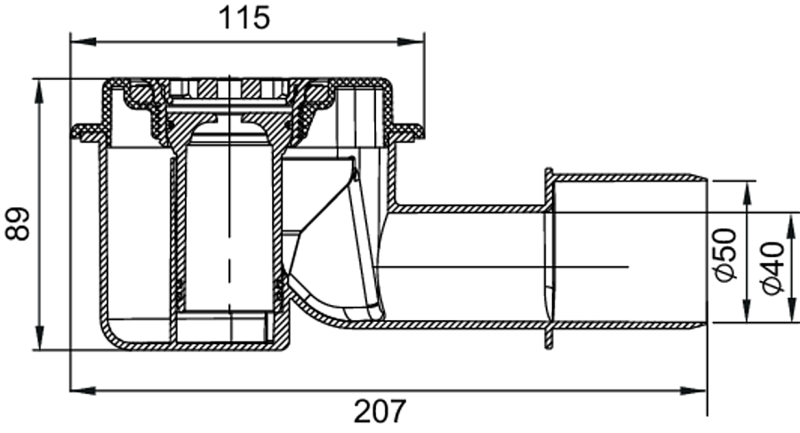

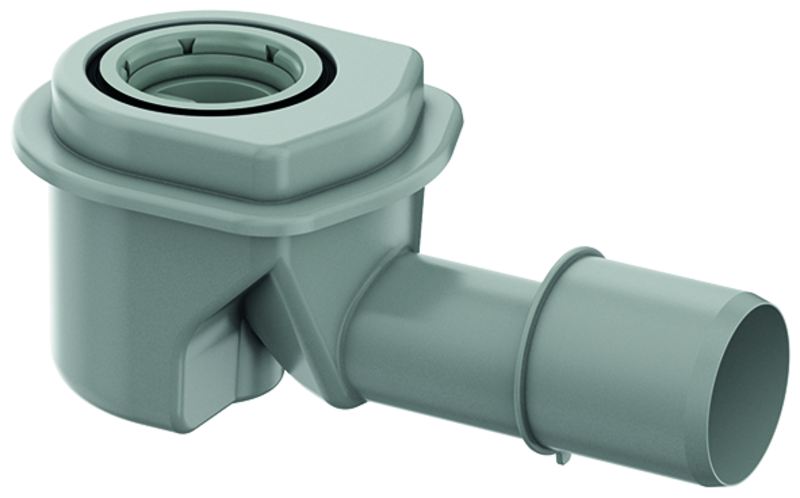

Padlóösszefolyó alsórész

DN40/DN50 csőcsatlakozás

Bűzzár magassága 50mm



125-160mm9010.81.20dxf

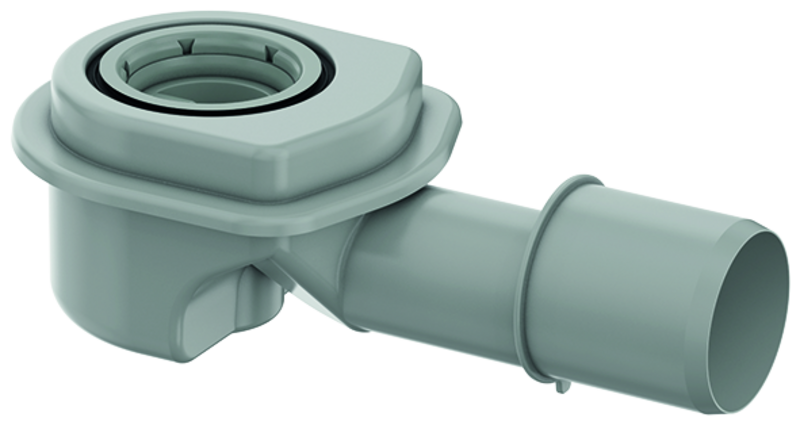

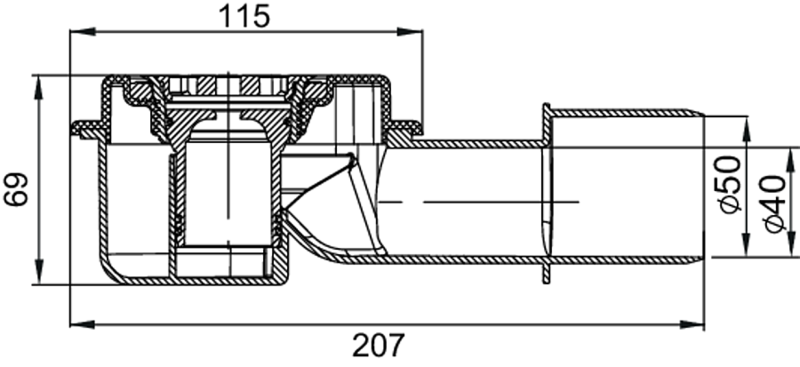

Padlóösszefolyó alsórész

DN40/DN50 csőcsatlakozás

Bűzzár magassága 30mm

115-160mm9010.81.21dxf

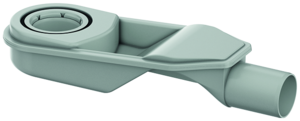

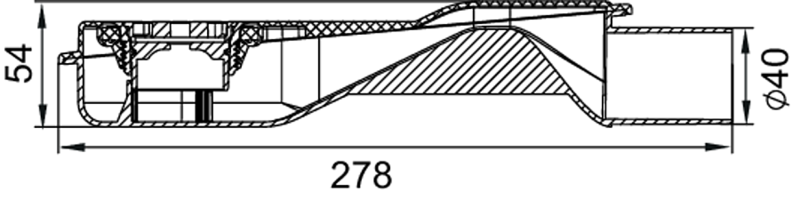

Padlóösszefolyó alsórész

DN40 csőcsatlakozás

Bűzzár magassága 25mm

54-128mm9010.81.22dxf

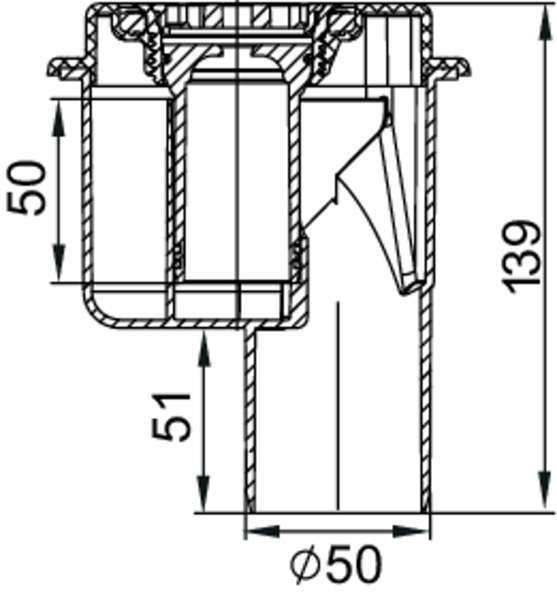

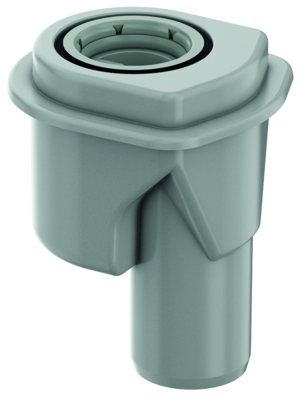

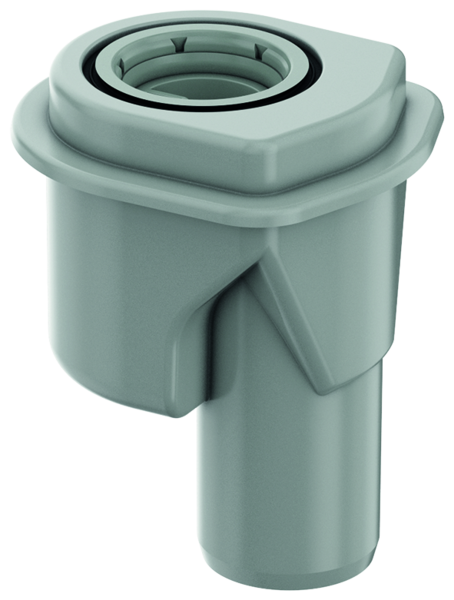

Padlóösszefolyó alsórész

DN50 csőcsatlakozás

Bűzzár magassága 50mm

115-160mm9010.81.23dxf
TermékrajzMegnevezésMéretekCikkszám

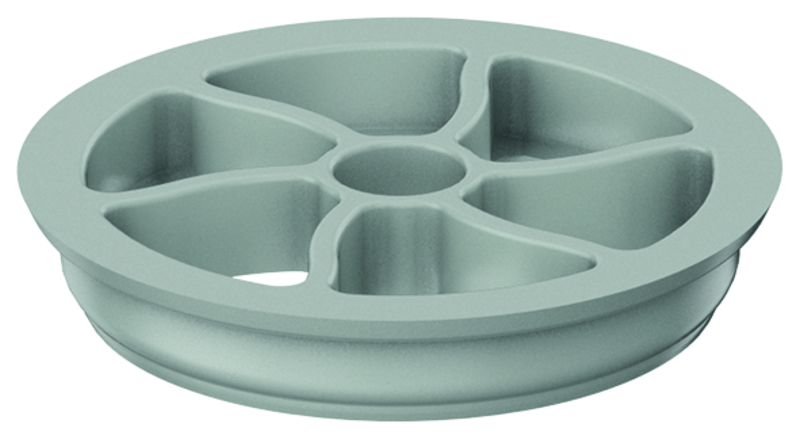

Hajfogó 9010.81.24

Modular Plusz zuhanyfolyóka beépítési útmutató

ACO Modular Plusz zuhanyfolyóka kiírási szövegek
