Kompakt összefolyók bűzzár nélkül

Műszaki rajzKialakításMéret (mm)LeírásCikkszámLetöltés
Karima nélkül
  • Névleges méret: DN 100
  • Teherbírás: L 15
  • Vízszintes kivezetés
240 x 550
  • PE szennyfogó kosárral
  • Vízelvezető kapacitás: 2,0 l/s
5185.10.00dxf

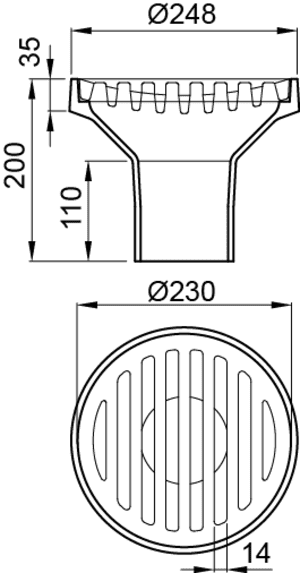

  • Névleges méret: DN 100
  • Teherbírás: L 15
  • Függőleges kivezetés
300 x 300
  • Vízelvezető kapacitás: 4,0 l/s
5191.00.00dxf
  • Névleges méret: DN 100
  • Teherbírás: L 15
  • Függőleges kivezetés
300 x 300
  • Vízelvezető kapacitás: 4,5 l/s
5193.00.00dxf
  • Névleges méret: DN 100
  • Teherbírás: M 125
  • Vízszintes kivezetés
330 x 650
  • Vízelvezető kapacitás: 3,0 l/s
5189.10.00
  • Névleges méret: DN 100
  • Teherbírás: M 125
  • Vízszintes kivezetés
300 x 600
  • Vízelvezető kapacitás: 3,0 l/s
6199.00.00dxf
  • Névleges méret: DN 100
  • Teherbírás: M 125
  • Függőleges kivezetés
300 x 300
  • Vízelvezető kapacitás: 4,0 l/s
5191.05.00dxf
  • Névleges méret: DN 100
  • Teherbírás: M 125
  • Függőleges kivezetés
250 x 250
  • Vízelvezető kapacitás: 3,5 l/s
5194.10.00dxf

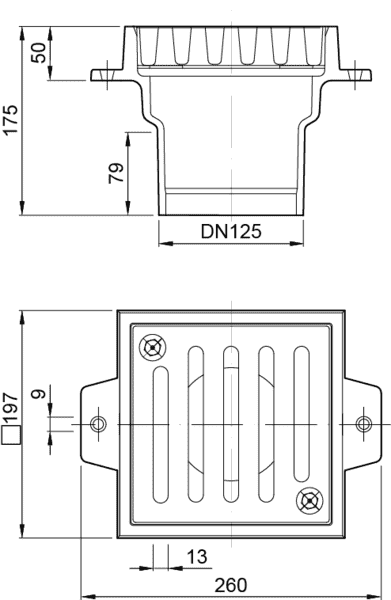

  • Névleges méret: DN 125
  • Teherbírás: M 125
  • Függőleges kivezetés
250 x 250
  • Vízelvezető kapacitás: 3,5 l/s
5194.20.00dxf

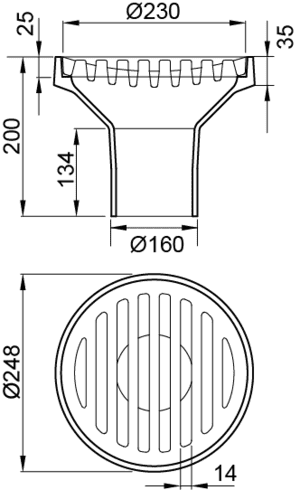

  • Névleges méret: DN 150
  • Teherbírás: L 15
  • Függőleges kivezetés
300 x 300
  • Vízelvezető kapacitás: 4,5 l/s
5192.00.00dxf
  • Névleges méret: DN 150
  • Teherbírás: M 125
  • Vízszintes kivezetés
450 x 840
  • Vízelvezető kapacitás: 5,2 l/s
5188.00.00dxf
  • Névleges méret: DN 100
  • Teherbírás: M 125
  • Függőleges kivezetés
250 x 250
  • Vízelvezető kapacitás: 3,5 l/s
  • Lecsavarozott rács
5194.19.00dxf
  • Névleges méret: DN 125
  • Teherbírás: M 125
  • Függőleges kivezetés
250 x 250
  • Vízelvezető kapacitás: 3,5 l/s
  • Lecsavarozott rács
5194.29.00dxf
  • Névleges méret: DN 150
  • Teherbírás: M 125
  • Függőleges kivezetés
250 x 250
  • Vízelvezető kapacitás: 3,5 l/s
  • Lecsavarozott rács
5194.39.00dxf
  • Névleges méret: DN 150
  • Teherbírás: M 125
  • Függőleges kivezetés
250 x 250
  • Vízelvezető kapacitás: 3,5 l/s
5194.30.00dxf
  • Névleges méret: DN 150
  • Teherbírás: M 125
  • Függőleges kivezetés
300 x 300
  • Vízelvezető kapacitás: 4,5 l/s
5192.05.00dxf



Szintező karimával

KépKialakításMéret (mm)LeírásCikkszámLetöltés
  • Névleges méret: DN 100
  • Teherbírás: L 15
  • Függőleges kivezetés
260 x 360
  • Vízelvezető kapacitás: 4,0 l/s
5190.00.00dxf
  • Névleges méret: DN 100
  • Teherbírás: L 15
  • Függőleges kivezetés
300 x 450
  • Vízelvezető kapacitás: 4,0 l/s
  • PE szennyfogó kosárral
  • Szivárgónyílásokkal
5190.10.00dxf
  • Névleges méret: DN 100
  • Teherbírás:M 125
  • Függőleges kivezetés
260 x 360
  • Vízelvezető kapacitás: 4,0 l/s
5190.05.00dxf
  • Névleges méret: DN 100
  • Teherbírás: M 125
  • Vízszintes kivezetés
300 x 450
  • Vízelvezető kapacitás: 4,0 l/s
  • PE szennyfogó kosárral
  • Szivárgónyílásokkal
5190.15.00dxf





Kompakt összefolyók bűzzárral

Műszaki rajzKialakításMéret

(mm)
LeírásCikkszámLetöltés
Karima nélkül

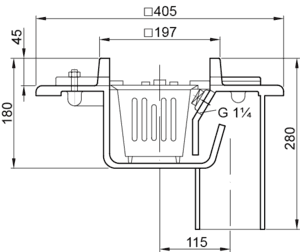

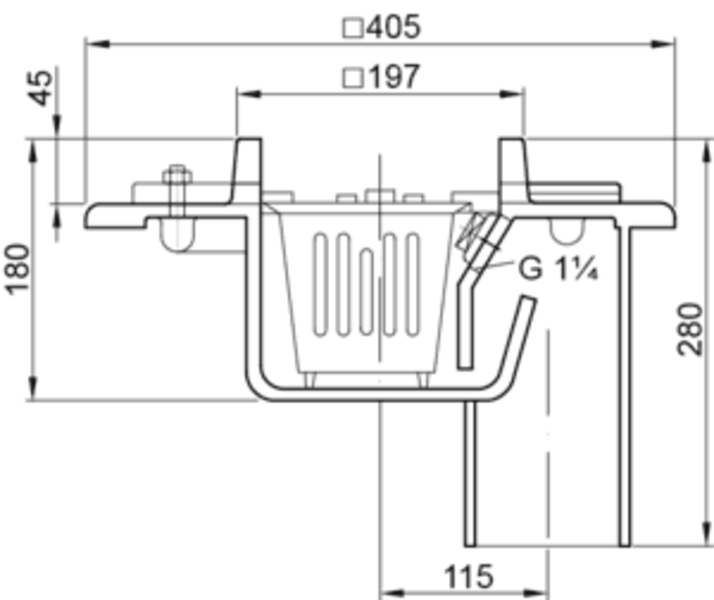

  • Névleges méret: DN 100
  • Teherbírás: K3
  • Függőleges kivezetés
250 x 250
  • Pince összefolyó
  • Lecsavarozott Cr-Ni réselt fedél
  • Szennyfogó kosárral
    Fekete
    Kemény PE
  • Vízelvezető kapacitás: 2,0 l/s
5009.46.00dxf
  • Névleges méret: DN 100
  • Teherbírás: L 15
  • Vízszintes kivezetés
250 x 550
  • Pince összefolyó
  • Öntöttvas rács festékbevonattal
  • Szennyfogó kosárral
    Fekete
    Kemény PE
  • Vízelvezető kapacitás: 2,0 l/s
5001.00.00dxf
  • Névleges méret: DN 100
  • Teherbírás: L 15
  • Csőcsonk lejtése: 20°
250 x 550
  • Pince összefolyó
  • Öntöttvas rács festékbevonattal
  • Szennyfogó kosárral
    Fekete
    Kemény PE
  • Vízelvezető kapacitás: 2,0 l/s
5002.00.00dxf
  • Névleges méret: DN 100
  • Teherbírás: L 15
  • Függőleges kivezetés
250 x 250
  • Pince összefolyó
  • Lecsavarozott Cr-Ni réselt fedél
  • Szennyfogó kosárral
    Fekete
    Kemény PE
  • Vízelvezető kapacitás: 2,0 l/s
5009.40.00dxf
Szintező karimával
  • Névleges méret: DN 100
  • Teherbírás: M 125
  • Vízszintes kivezetés
400 x 750
  • Padló összefolyó
  • Tölcsér rács
    Öntöttvasból
    Festékbevonattal
  • Vízelvezető kapacitás: 2,0 l/s
  • Tömítőgyűrű
  • Szivárgónyílásokkal
6190.05.00dxf
  • Névleges méret: DN 100
  • Teherbírás: M 125
  • függőleges kivezetés
400 x 750
  • Padló összefolyó
  • Tölcsér rács
    Öntöttvasból
    Festékbevonattal
  • Vízelvezető kapacitás: 2,0 l/s
  • Tömítőgyűrű
  • Szivárgónyílásokkal
6191.05.00dxf
Ragasztó szigetelőkarimával
  • Névleges méret: DN 100
  • Vízszintes
260 x 650
  • Pince összefolyó test
  • Szennyfogó kosárral PE
  • Vízelvezető kapacitás: 2,0 l/s
  • Szivárgónyílásokkal
5095.08.11dxf
5095.58.11dxf
  • Névleges méret: DN 100
  • függőleges kivezetés
260 x 650
  • Pince összefolyó test
  • Szennyfogó kosárral. kemény PE
  • Vízelvezető kapacitás: 2,0 l/s
  • Szivárgónyílásokkal
5096.08.11dxf
5096.58.11dxf
Szorító szigetelő karimával
  • Névleges méret: DN 100
  • Vízszintes
260 x 420
  • Pince összefolyó test
  • Szennyfogó kosárral PE
  • Vízelvezető kapacitás: 2,0 l/s
  • Szivárgónyílásokkal
5095.18.11dxf
5095.68.11dxf
  • Névleges méret: DN 100
  • függőleges kivezetés
260 x 420
  • Pince összefolyó test
  • Szennyfogó kosárral. kemény PE
  • Vízelvezető kapacitás: 2,0 l/s
  • Szivárgónyílásokkal
5096.18.11dxf
5096.68.11dxf





Műszaki rajzMegnevezésAz alábbihoz alkalmazhatóLeírásCikkszámLetöltés
Magasító keretPadló összefolyó DN 100
  • 6199.00.00
  • Öntöttvasból, festék bevonattal
  • Átmérő: 242 mm
  • Lépcsőzetes magassági állíthatóság 39 mm
6199.00.80dxf
Magasító keretFeltét elem
  • 5084.80.00

Pincei összefolyó DN 100
  • 5001.00.00
  • 5002.00.00

Magasító keret ráccsal
  • 7000.43.00
  • Öntöttvasból, festék bevonattal
  • Keretméret: 2000 x 200 mm
  • Lépcsőzetes magassági állíthatóság 45 mm
  • Súly: 2,5 kg
5079.80.00dxf
MagasítóPincei összefolyó DN 100
  • 5001.00.00
  • 5002.00.00
  • Polietilén
  • Laza mozgatható kerettel
    öntöttvasból, festék bevonattal
  • Súly: 3,5 kg
5079.81.00dxf
Magasító keretPincei összefolyó DN 100
  • 5009.40.00
  • Nincs furat
  • Öntöttvasból, festék bevonattal
  • Súly: 2,6 kg
5009.10.10dxf
Hálós rácsÖsszefolyó test DN 100
  • 5095.08.11
  • 5095.58.11
  • 5096.08.11
  • 5096.58.11
  • 5095.18.11
  • 5095.68.11
  • 5096.18.11
  • 5096.68.11

Magasító keret
  • 5095.89.10
  • Rozsdamentes acélból, anyag minőség 1.4301
  • Csúszásgátlás: R 12
  • Teherbírás: L 15
  • Rácsméret: 171 x 171
  • Súly: 1,3 kg
5084.84.20dxf
Hálós rácsÖsszefolyó test DN 100
  • 5095.08.11
  • 5095.58.11
  • 5096.08.11
  • 5096.58.11
  • 5095.18.11
  • 5095.68.11
  • 5096.18.11
  • 5096.68.11

Magasító keret
  • 5095.89.10
  • Rozsdamentes acélból, anyag minőség 1.4301
  • Csúszásgátlás: R 12
  • Teherbírás: M 125
  • Rácsméret: 171 x 171
  • Súly: 1,3 kg
5084.93.20dxf
BordásrácsÖsszefolyó test DN 100
  • 5095.08.11
  • 5095.58.11
  • 5096.08.11
  • 5096.58.11
  • 5095.18.11
  • 5095.68.11
  • 5096.18.11
  • 5096.68.11

Magasító keret
  • 5095.89.10
  • Rozsdamentes acélból, anyag minőség 1.4301
  • Csúszásgátlás: R 12
  • Teherbírás: M 125
  • Rácsméret: 170 x 170
  • Súly: 2,54 kg
5084.95.20dxf
Hálós rácsÖsszefolyó test DN 100
  • 5095.08.11
  • 5095.58.11
  • 5096.08.11
  • 5096.58.11
  • 5095.18.11
  • 5095.68.11
  • 5096.18.11
  • 5096.68.11

Magasító keret
  • 5095.80.00
  • 5095.90.00
  • Horganyzott acélból
  • Teherbírás: M 125
  • Rácsméret: 171 x 171
  • Súly: 2 kg
5084.85.20dxf
Réselt fedélÖsszefolyó test DN 100
  • 5095.08.11
  • 5095.58.11
  • 5096.08.11
  • 5096.58.11
  • 5095.18.11
  • 5095.68.11
  • 5096.18.11
  • 5096.68.11

Magasító keret
  • 5095.80.00
  • 5095.90.00
  • Öntöttvasból
  • Teherbírás: M 125
  • Rácsméret: 170 x 170
  • Súly: 4,4 kg
5095.00.20

Festékbevonattal
dxf
5095.01.20

Fehér epoxi
dxf
Magasító keretPadló összefolyó DN 100
  • 5094.10.00
  • 5094.20.00
  • 5094.30.00

Rács
  • 5095.00.20
  • 5095.01.20
  • 5084.85.20
Feltét elem
  • 5141.83.00
  • 5141.83.22
  • 5084.82.00
  • 5084.84.00
  • 5084.85.00
  • Öntöttvasból
  • Keretméret: 197 x 197
  • Lépcsőzetes magassági állíthatóság 46 mm
  • Súly: 3,6 kg
5095.80.00

Festékbevonattal
dxf
5095.90.00

Fehér epoxi
dxf
Magasító keretRács
  • 5084.92.00
  • 5084.93.00
Feltét elem
  • 5084.84.20
  • 5084.93.20
  • 5084.95.20
  • Rozsdamentes acélból, anyag minőség 1.4301
  • Keretméret: 187  187
  • Lépcsőzetes magassági állíthatóság 41 mm
  • Súly: 2,54 kg
5095.89.10dxf
