ACO Toptek Paving Assist GS térkővel burkolható fedlap gázrugóval

ACO termékelőnyök



  • Gázrugós emelésrásegítés
  • Könnyedén nyitható (biztonsági okokból a gázrugót a beépítés után kell behelyezni)
  • Csavaros rögzítés
  • Rozsdamentes acélból egyedileg gyártható (1.4301 vagy 1.4571 acélból)

          Mérettáblázat

          Szabad
          nyílásméret
          (AxB) mm
          Külső
          méretek
          (DxC) mm
          Keret
          magassága
          (mm)
          Fedlap
          mélysége
          (mm)
          Teher-
          bírás
          Súly
          (kg)
          Cikkszám

          400x400536x57010480A1529.40414504
          500x500636x67010480A1534,40414505
          600x600736x77010480A1540,90414506
          700x700836x87010480A1548,90414507
          800x800936x97010480A1555,60414508
          900x9001036x107010480A1564,60414509
          1000x10001136x117010480A1574,10414510
          400x400536x57010480B12539,10414512
          500x500636x67010480B12546,00414513
          600x600736x77010480B12554,50414514
          700x700836x87010480B12573,80414515
          800x800936x97010480B12585,10414516
          900x9001036x107010480B12594,00414517
          1000x10001136x117010480B125108,00414518
          400x400536x57010480C25052,30414520
          500x500636x67010480C25066,80414521
          600x600736x77010480C25078,70414522
          700x700836x87010480C250100,60414523
          800x800936x97010480C250115,70414524
          900x9001036x107010480C250129,80 414525
          1000x10001136x117010480C250146,40 414526

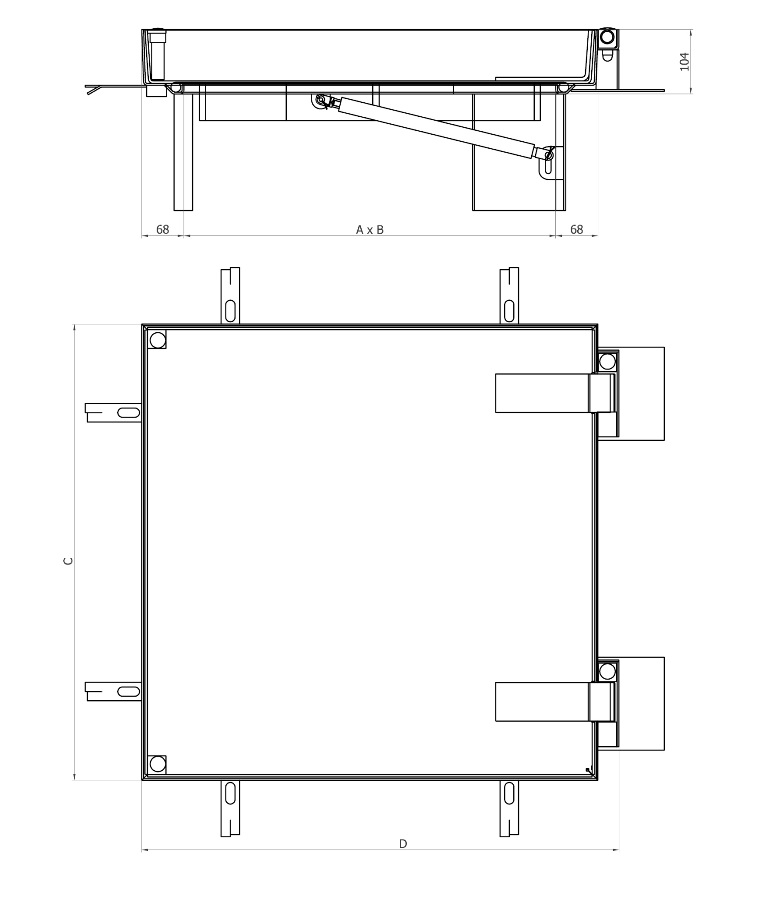

          ACO Toptek Paving Assist GS műszaki rajzok - dwg
