ACO MultiLine

A legátfogóbb termékkínálattal rendelkező folyóka család az ACO MultiLine. Egyszerű műszaki megoldást kínál minden felhasználó részére, legyen az tervező, kivitelező vagy kereskedő. Gyalogos terheléstől a targonca terhelésig, 100 mm-től 500mm szélességig, három élvédelem típusban, illetve a legszélesebb rácsválasztékban a standard típustól az egyedi megjelenésig. ACO MultiLine - egy innovatív koncepció, mely teljes tervezési szabadságot biztosít.

MultiLine Sealin

A piac egyetlen beépített tömítéssel rendelkező univerzális vízelvezető rendszere:

- Beépített gumitömítéssel a tökéletes víztömörség érdekében
- Nagy teherbírású polimerbeton folyókatest (A15 - E600 terhelési osztály az MSZ EN 1433 szerint)
- Óriási rácsválaszték az esztétikum és teherbírás szempontjából.
- 100 mm szélességű rendszer (folyamatos fejlesztésnek köszönhetően hamarosan elérhető lesz nagyobb méretekben is.)
- A V-szelvény (tojás-szelvény) nagyobb hidraulikai kapacitást biztosít

- Élvédelem lehet rozsdamentes acél vagy horganyzott acél

- Az öntöttvas élvédelemmel ellátott folyókák a PowerDrain rendszer alatt találhatók

MultiLine

Univerzális vízelvezető rendszer

- Nagy teherbírású polimerbeton folyókatest (A15 - E600 terhelési osztály az MSZ EN 1433 szerint)

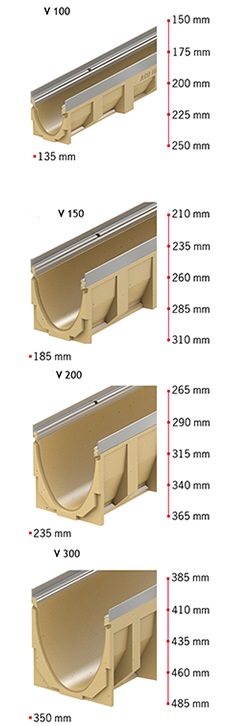

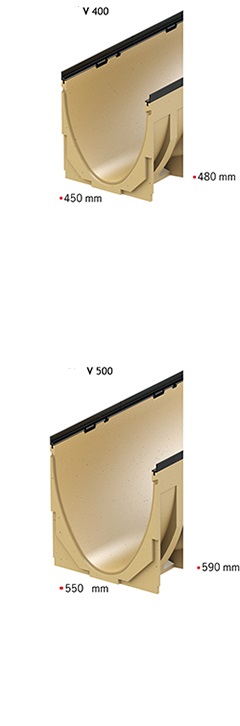

- Különböző szélességben 100-500 mm között
- A V-szelvény (tojás-szelvény) nagyobb hidraulikai kapacitást biztosít
- Élvédelem lehet öntöttvas, rozsdamentes acél vagy horganyzott acél
- Óriási rácsválaszték az esztétikum és a teherbírás szempontjából

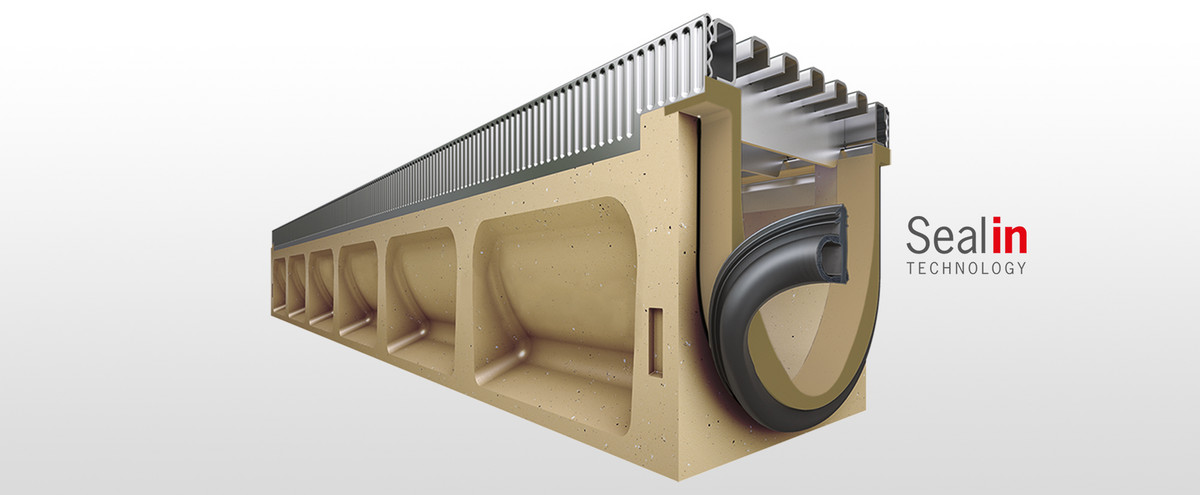

ACO DRAIN® Multiline Seal in - A rendszer
Víztömör rendszer = Víztömör alanyag + Vízzáró csatlakozás

EPDM tömítés

A folyókatestek csatlakozásánál az egyik folyókatestbe integrált EPDM tömítése biztosítja a tökéletes vízzárást.

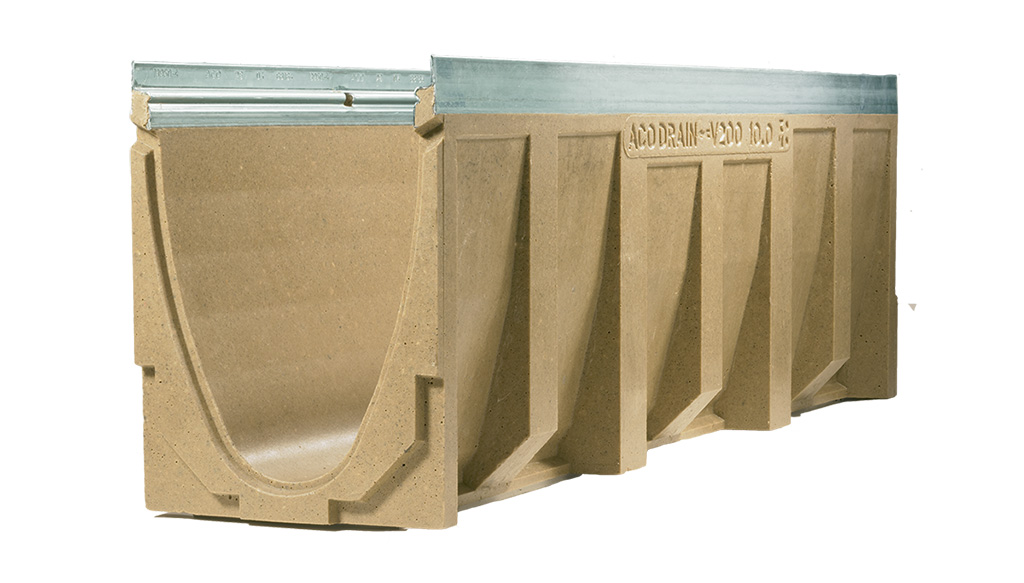

Robusztus folyókatest

A jobb geometriával rendelkező polimerbeton folyókatest erősebb mint az átlagos folyókák. A merevítő bordák és a speciális kialakítású élvédelem biztonságos működést garantál.

Jobb öntisztuló képesség

A folyókatest egyenletes átmeneteinek és az ACO polimer beton sima felületének köszönhetően a folyóka öntisztító funkciója még jobb lett.

Erősített oldalfal

Az öntöttvas élvédelemmel eláátott folyókák az ACO PowerDrain Sealin rendszer elemei. A 12 mm széles öntött élvédelmű, megerősített csatorna testtel együtt költséghatékony telepítést tesz lehetővé. Öntöttvas rácsokkal kombinálva látványos és esztétikus megjelenést biztosít a tájépítéshez.

Könnyű

Az ACO polimerbeton termékek könnyebbek, mint a cementkötésű betontermékek: az anyagmozgatás, a szállítás és a szerelés során óriási könnyebbséget jelent a kivitelezőnek.

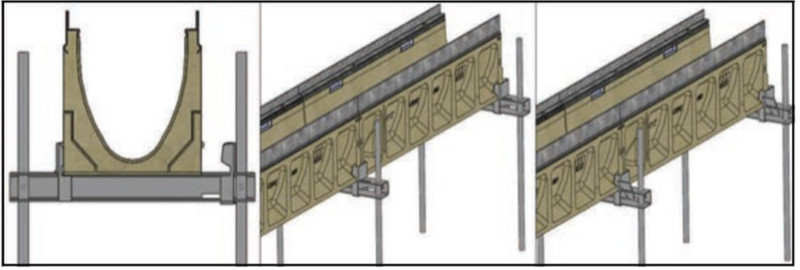

Egyszerű szerelés

Egyszerűen felülről rácsúsztatjuk a tömítéses elemet az előtte lévő folyókára. Időt és energiát lehet megtakarítani az utólagosan tömítő masszával kitömített rendszerekhez képest.

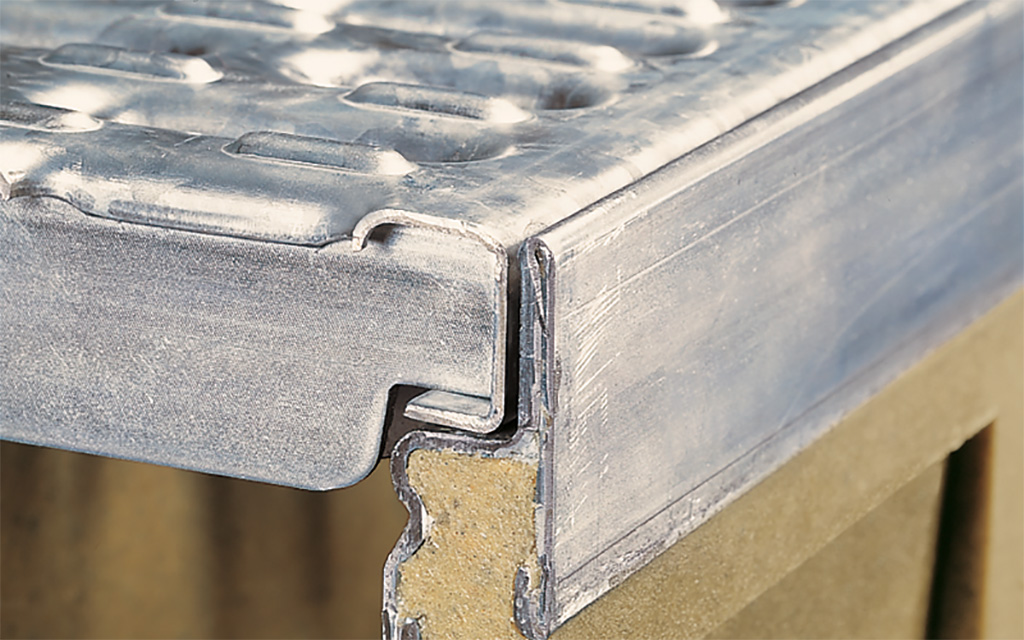

ÉLVÉDELEM

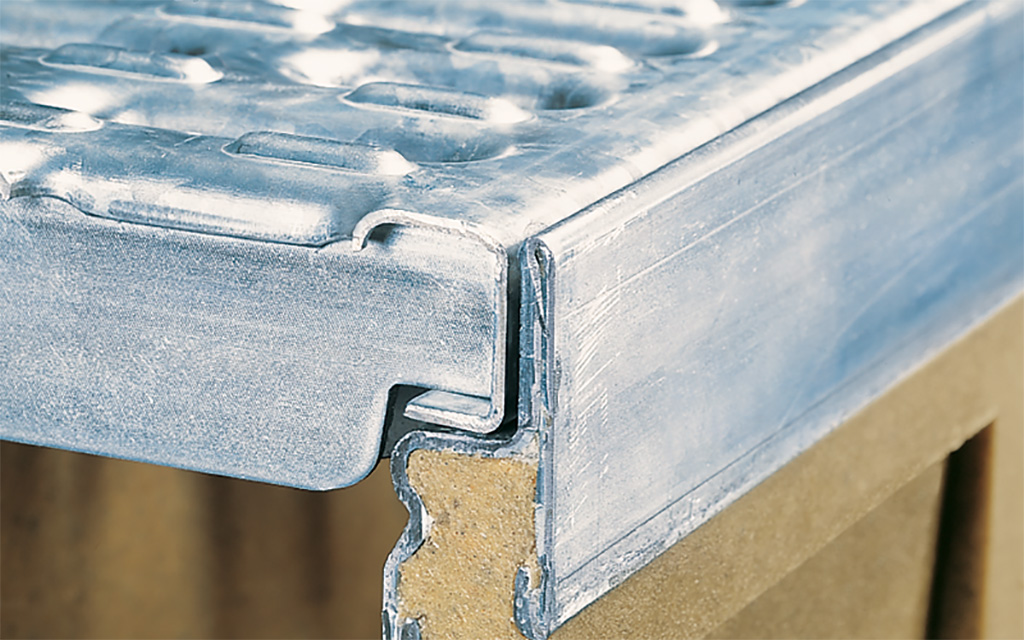

Horganyzott acél

Rozsdamentes

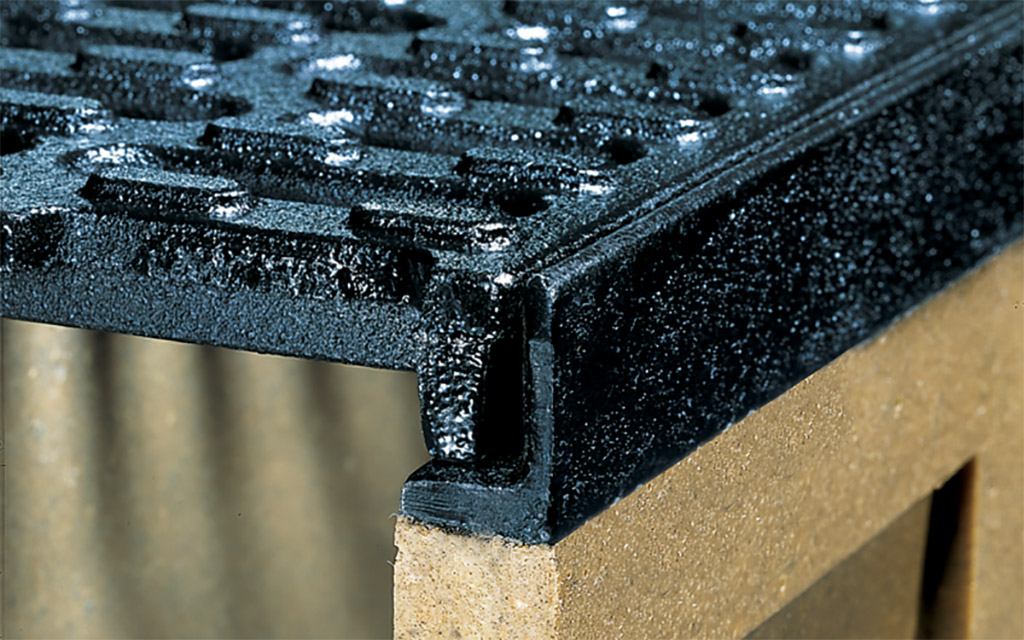

Öntöttvas (PowerDrain folyóka család)

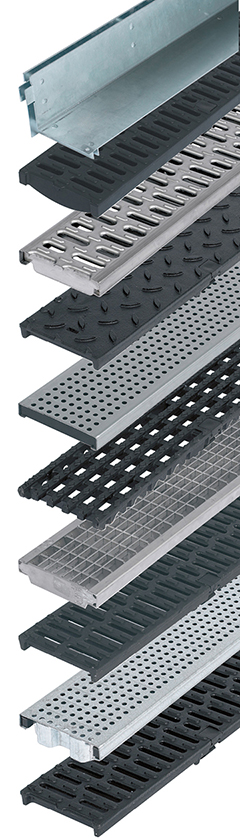

RÁCSOK
DrainLock típusú rácsrögzítő szerelvénnyel

A vonal esztétikája

Rácsok készülhetnek öntöttvasból, rozsdamentes acélból, horganyzott acélból vagy kompozitból

Az ACO innovatív gyártási technológiája lehetővé teszi a burkolt felületek esztétikai színvonalának emelését Freestyle típusú rácsainkkal. Ily módon a tervező és beruházó egyedi megjelenést tud biztosítani az épület környezetének. A folyókák funkcionalitásukon kívül esztétikai tényezőként is megjelennek.
>> A vonal esztétikája.

ACO Multiline Sealin videó

Nézze meg az ACO beépített gumitömítéssel rendelkező folyókájáról szóló videót.

Multiline Sealin videó

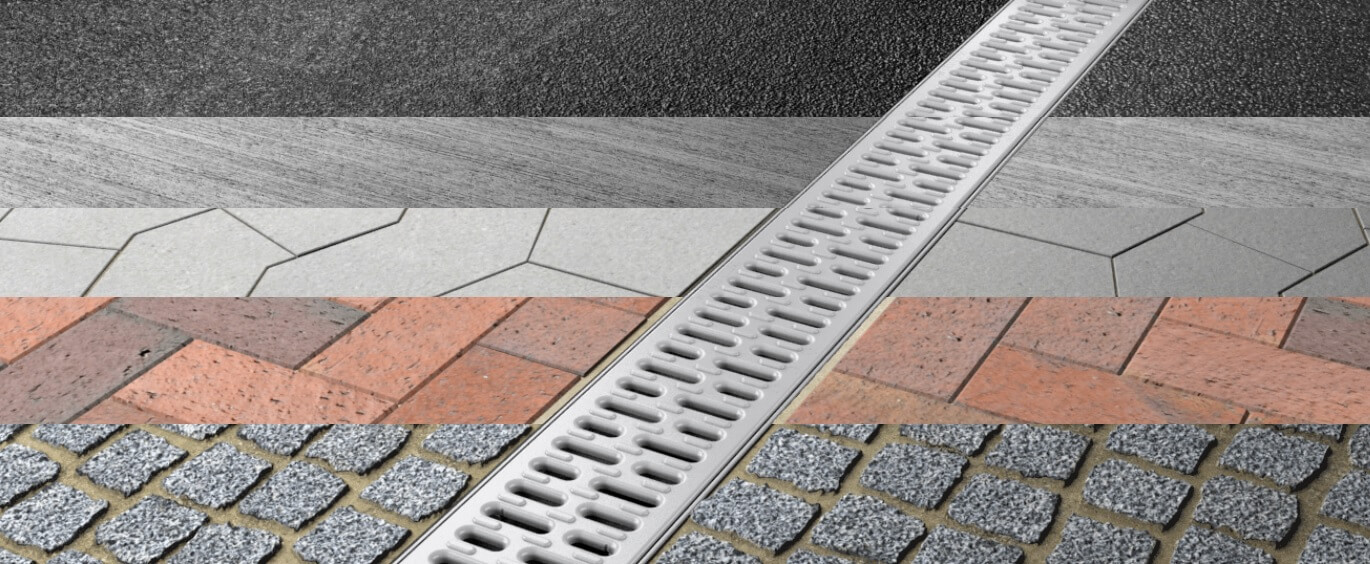

ACO rácsválasztó

Az ACO rácsválasztó segítségével a különböző kiválaszthatja a különböző beépítési követelményeknek megfelelő megfelelő rácsot.

ACO rácsválasztó

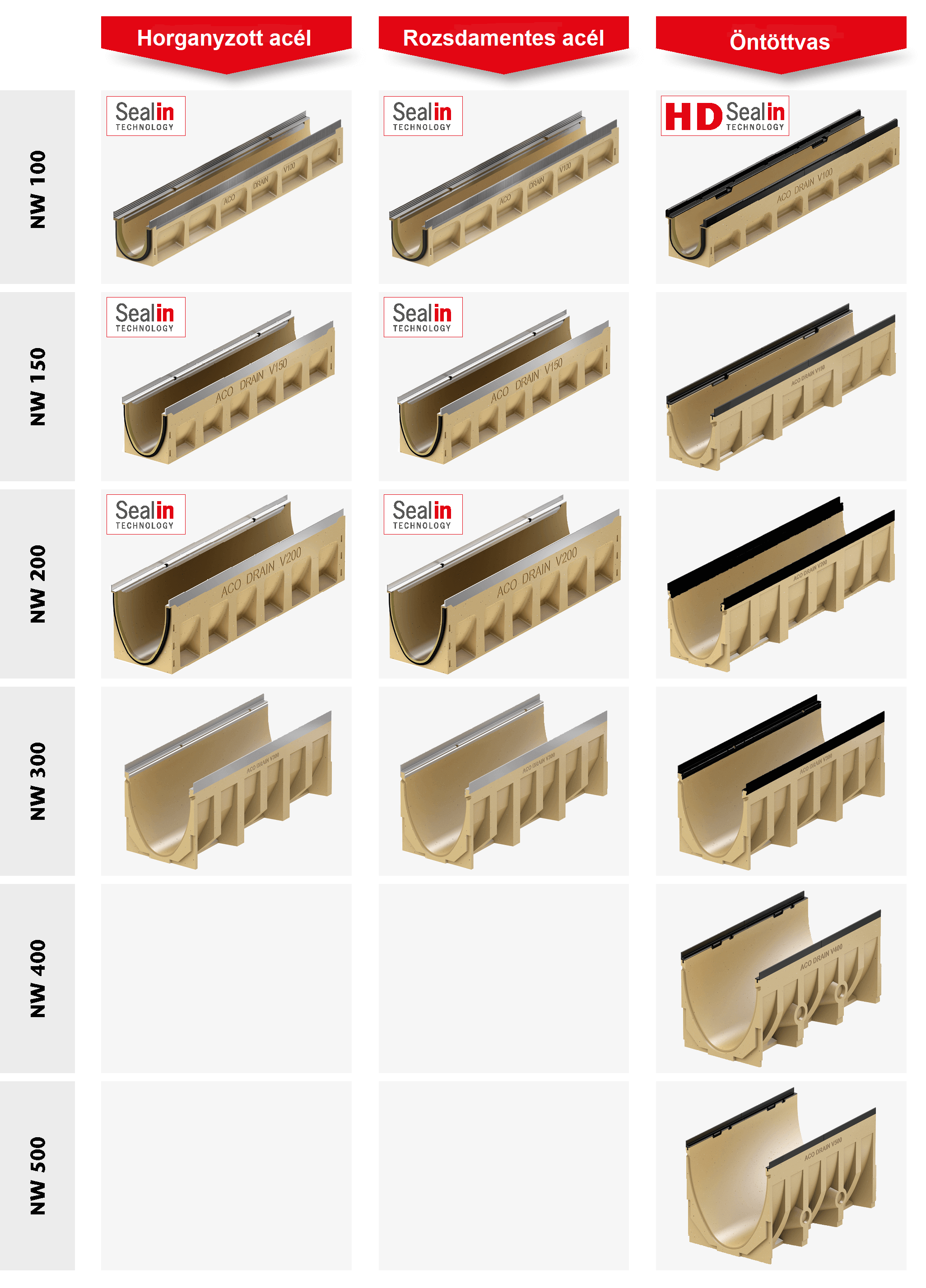

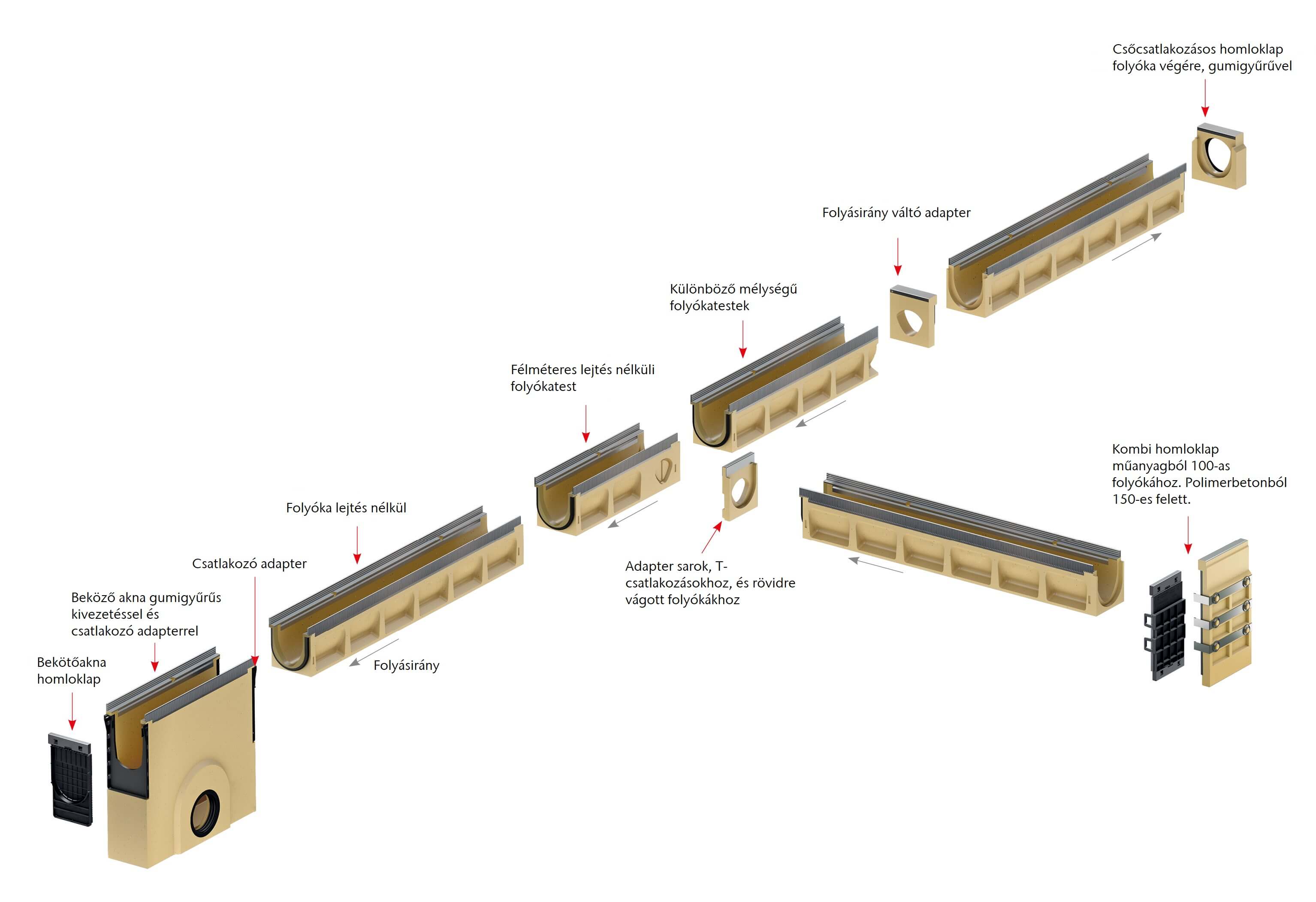

Rendszeráttekintés

A Multiline V100 esetében a Sealin technológia horganyzott és rozsdamentes élvédelemmel érhető el.

Az öntöttvas élvédelmű V100G rendszer klasszikus tömítőhoronnyal kerül forgalomba.

Sealin technológiával az öntöttvas élvédelmű rácsos folyóka a PowerDrain családban található.

TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
elején (cm)
Beép.magasság
végén (cm)
kg/dbrm.élv.hg.élvöv.élv.
SealinKlasszikus
0.010013,515,015,015,013243013233012530
0.0.210013,516,016,016,713243413233412531
0.15013,515,015,09,113243213233212532
0.25013,516,016,09,013243313233312533
110013,515,015,516,513240113230112501
210013,515,516,016,513240213230212502
310013,516,016,517,013240313230312503
410013,516,517,017,613240413230412504
510013,517,017,518,013240513230512505
5.010013,517,517,519,013244013234012540
5.0.210013,518,518,518,713244413234412541
5.15013,517,517,59,713244213234212542
5.25013,518,518,59,413244313234312543
610013,517,518,018,513240613230612506
710013,518,018,519,013240713230712507
810013,518,519,019,313240813230812508
910013,519,019,519,713240913230912509
1010013,519,520,020,013241013231012510
10.010013,520,020,021,013245013235012550
10.0.210013,521,021,020,113245413235412551
10.15013,520,020,011,313245213235212552
10.25013,521,021,011,013245313235312553
10-20 átmeneti elem5013,525,025,015,013247513237512600
15.010013,522,522,523,0--12560
15.0.210013,523,523,522,0--12561
15.15013,522,522,513,3--12562
15.25013,523,523,513,0--12563
20.010013,525,025,025,013247013237012570
20.0.210013,526,026,024,413247413237412571
20.15013,525,025,013,513247213237212572
20.25013,526,026,013,213247313237312573
Bekötőakna rövid DN1005013,545,045,025,313249113239112591
Bekötőakna hosszú DN1005013,560,060,030,013249213239212592
Bekötőakna rövid DN1505013,545,045,025,313249813239812598
Bekötőakna hosszú DN1505013,560,060,330,013249913239912599
Homloklap 0-201,413248513238512585
Csőcsatl.homlok 0.0,713244613284612586
Csőcsatl.homlok 5.0,813244713284712587
Csőcsatl.homlok 10.0,913244813284812588
Csőcsatl.homlok 15.1,1--12589
Csőcsatl.homlok 20.1,213244913284912590
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
elején (cm)
Beép.magasság
végén (cm)
kg/dbrm.élv.hg.élvöv.élv.

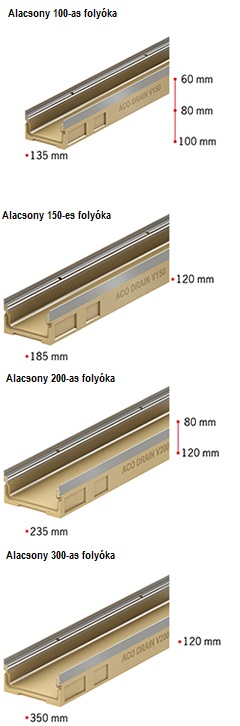

Alacsony Sealin beépített gumi tömítéssel10013,58,08,010,7132423132323-
Alacsony Sealin beépített gumi tömítéssel10013,510,010,012,0132421132321-
Alacsony (nem Sealin)10013,56,06,08,01242712327-
Alacsony (nem Sealin)10013,58,08,09,0124231232312523
Alacsony (nem Sealin)10013,510,010,09,0124211232112521
Alacsony Sealin beépített gumi tömítéssel
DN 100 függ. nyílással
10013,59,39,313,7132424132324-
Alacsony Sealin beépített gumi tömítéssel
DN 100 függ. nyílással
10013,511,311,315,0132422132322-
Alacsony
DN 100 függ. nyílással, gumitömítéssel (nem Sealin)
10013,56,06,08,01242812328-
Alacsony
DN 100 függ. nyílással, gumitömítéssel (nem Sealin)
10013,59,09,012,0124241232412524
Alacsony
DN 100 függ. nyílással, gumitömítéssel (nem Sealin)
10013,511,011,012,0124221232212522
Homloklap Sealin folyóka elejére 8 és 10 cm16,00,2132427132327-
Homloklap Sealin folyóka végéhez 8 és 10 cm16,00,2132428132328-
Homloklap 6cm0,51247512375-
Homloklap 8cm0,6124811238112581
Homloklap 10cm0,7124801238015580
Csőcsonkos homloklap 6cm (DN 50)0,21247612376-
Csőcsonkos homloklap 8cm (DN 50)0,21278412384-
Csőcsonkos homloklap 10cm (DN 50)0,21248312383-
Bekötőakna alacsony Sealin folyókához (8 cm)50,013,546,046,026,7132425132325-
Bekötőakna alacsony Sealin folyókához (10 cm)50,013,546,046,025,8132426132326-

A Multiline V150 esetében a Sealin technológia horganyzott és rozsdamentes élvédelemmel érhető el. Az öntöttvas élvédelmű V150G rendszer klasszikus tömítőhoronnyal kerül forgalomba.

Sealin technológiával az öntöttvas élvédelmű rácsos folyóka a PowerDrain családban található.

.TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
elején (cm)
Beép.magasság
végén (cm)
kg/dbrm.élv.hg.élvöv.élv.
SealinKlasszikus
0.010018,521,021,027,813343013333012930
0.0.210018,522,022,031,213343413333412931
0.15018,521,021,017,313343113333112932
0.25018,522,022,017,113343213333212933
110018,521,021,527,913340113330112901
210018,521,522,028,913340213330212902
310018,522,022,529,413340313330312903
410018,522,523,030,113340413330412904
510018,523,023,530,513340513330512905
5.010018,523,523,530,413344013334012940
5.0.210018,524,524,535,813344413334412941
5.15018,523,523,519,813344113334112942
5.25018,524,524,519,513344213334212943
610018,523,524,031,213340613330612906
710018,524,024,531,913340713330712907
810018,524,525,031,813340813330812908
910018,525,025,533,213340913330912909
1010018,525,526,034,113341013331012910
10.010018,526,026,032,713345013335012950
10.0.210018,527,027,036,513345413335412951
10.15018,526,026,020,213345113335112952
10.25018,527,027,020,013345213335212953
15.010018,528,528,535,1128601276012960
15.0.210018,529,529,538,4128611276412961
15.15018,528,528,521,3128621276212962
15.25018,529,529,521,1128631276312963
20.010018,531,031,036,113347013337012970
20.0.210018,532,032,040,913347413337412971
20.15018,531,031,022,713347113337112972
20.25018,532,032,022,513347213337212973
Bekötőakna 0. DN1505018,566,066,049,813349113339112991
Bekötőakna 5. DN1505018,566,066,049,413349213339212991
Bekötőakna 10. DN1505018,566,066,048,913349313339312991
Bekötőakna 20. DN1505018,566,066,047,913349413339412991
Bekötőakna DN2005018,561,061,036,4128921279212992
Homloklap 0-203,013348513338512985
Csőcsatl.homlok DN150 0.2,3133486133386
Csőcsatl.homlok DN150 5.2,7133487133387
Csőcsatl.homlok DN150 10.3,0133488133388
Csőcsatl.homlok DN150 15.3,6--
Csőcsatl.homlok DN150 20.4,0133489133389

A Multiline 150 esetében a Sealin technológia horganyzott és rozsdamentes élvédelemmel érhető el. Az öntöttvas élvédelmű V150G HD fejlesztés alatt. Hamarosan elérhető lesz.

TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
elején (cm)
Beép.magasság
végén (cm)
kg/dbrm.élv.hg.élvöv.élv.
Alacsony Sealin gumitömítéssel10018,512,012,016,5133411133311-
Alacsony Sealin gumitömítéssel, DN 100 függ.kivezetéssel10018,513,013,019,1133412133312-
Homloklap alacsony Selain folyóka kezdetéhez133417133317-
Homloklap alacsony Selain folyóka végéhez133418133318-
Bekötőakna Sealin alacsony folyókához5018,566,066,049,3133415133315
Alacsony10018,512,012,016,8128211272112921
Alacsony DN100 függ.kivezetéssel10018,512,012,018,5128221272212922
Homloklap 12cm1,5128801278012980

A Multiline V200 esetében a Sealin technológia horganyzott és rozsdamentes élvédelemmel érhető el. Az öntöttvas élvédelmű V200G rendszer klasszikus tömítőhoronnyal kerül forgalomba.

Sealin technológiával az öntöttvas élvédelmű rácsos folyóka a PowerDrain családban található.

TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
elején (cm)
Beép.magasság
végén (cm)
kg/dbhg.élvrm.élvöv.élv.
SealinKlasszikus
0.010023,526,526,541,913353013373013330
0.0.210023,527,527,545,713353413373413331
0.1 L, T és keresztcsatlakozáshoz5023,526,526,522,613353113373113332
0.2 függőleges DN200 gumigyűrűs kivezetéssel5023,527,527,522,513353213373213333
110023,526,527,042,013350113370113301
210023,527,027,543,113350213370213302
310023,527,528,043,613350313370313303
410023,528,028,543,913350413370413304
510023,528,529,044,013350513370513305
5.010023,529,029,044,113354013374013340
5.0.210023,530,030,047,213354413374413341
5.1 L, T és keresztcsatlakozáshoz5023,529,029,026,113354113374113342
5.2 függőleges DN200 gumigyűrűs kivezetéssel5023,530,030,025,913354213374213343
610023,529,029,545,213350613370613306
710023,529,530,045,913350713370713307
810023,530,030,546,513350813370813308
910023,530,531,047,013350913370913309
1010023,531,031,547,413351013371013310
10.010023,531,531,547,513355013375013350
10.0.210023,532,532,549,813355413375413351
10.1 L, T és keresztcsatlakozáshoz5023,531,531,527,613355113375113352
10.2 függőleges DN200 gumigyűrűs kivezetéssel5023,532,532,527,313355213375213353
15.010023,534,034,049,2--13360
15.0.210023,535,035,052,1--13361
15.1 L, T és keresztcsatlakozáshoz5023,534,034,028,8--13362
15.2 függőleges DN200 gumigyűrűs kivezetéssel5023,535,035,028,5--13363
20.010023,536,536,551,713357013377013370
20.0.210023,537,537,554,013357413377413371
20.1 L, T és keresztcsatlakozáshoz5023,536,536,530,013357113377113372
20.2 függőleges DN200 gumigyűrűs kivezetéssel5023,537,537,529,713357213377213373
Bekötőakna DN150 0-20.5023,571,071,053,613359113379113391
Bekötőakna DN200 0-20.5023,571,071,053,013359213379213392
Homloklap 0-20 4,813358513378513385
Csőcsatl.homlok DN150 0. 4,113358613378613386
Csőcsatl.homlok DN150 5. 4,913358713378713387
Csőcsatl.homlok DN150 10. 5,313358813378813388
Csőcsatl.homlok DN150 15. 5,6--13389
Csőcsatl.homlok DN150 20. 6,113358913378913390

A Multiline V200 esetében a Sealin technológia horganyzott és rozsdamentes élvédelemmel érhető el. Az öntöttvas élvédelmű V200G HD fejlesztés alatt. Hamarosan elérhető lesz.

TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
elején (cm)
Beép.magasság
végén (cm)
kg/dbhg.élvrm.élvöv.élv.
Alacsony Sealin gumitömítéssel100,023,512,012,018,7133511133711-
Alacsony Sealin gumitömítéssel, DN 150 függ.kivezetéssel100,023,513,013,022,5133512133712-
Homloklap Sealin folyóka kezdetére133517133717-
Homloklap Sealin folyóka végére133518133718-
Bekötőakna Sealin tömítéssel50,023,571,071,052,8133515133715-
Alacsony10023,512,012,018,9131211322113321
Alacsony DN 110 függ.kivezetéssel10023,512,012,018,5131221322213322
Homloklap 12cm2,4131801328013380
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
elején (cm)
Beép.magasság
végén (cm)
kg/dbdb/raklapöv.élv.hg.élv
0.010035,038,538,563,941373013530
0.0.210035,039,539,570,341373113531
0.15035,038,538,538,841373213532
0.25035,039,539,538,241373313533
110035,038,539,064,341370113501
210035,039,039,564,741370213502
310035,039,540,065,141370313503
410035,040,040,565,741370413504
510035,040,541,065,941370513505
5.010035,041,041,066,741374013540
5.0.210035,042,042,073,441374113541
5.15035,041,041,040,541374213542
5.25035,042,042,039,541374313543
610035,041,041,567,241370613506
710035,041,542,067,641370713507
810035,042,042,567,941370813508
910035,042,543,068,241370913509
1010035,043,043,568,841371013510
10.010035,043,543,569,241375013550
10.0.210035,044,544,576,141375113551
10.15035,043,543,542,241375213552
10.25035,044,544,541,741375313553
15.010035,046,046,072,141376013560
15.0.210035,047,047,077,441376113561
15.15035,046,046,043,141376213562
15.25035,047,047,042,841376313563
20.010035,048,548,575,641377013570
20.0.210035,049,549,582,541377113571
20.15035,048,548,545,541377213572
20.25035,049,549,544,841377313573
Alacsony10035,012,012,025,3121372113521
Alacsony kivez.10035,012,012,025,041372213522
Bekötőakna DN1505035,0
Bekötőakna DN2005035,0
Homloklap 0-20
Homloklap 12cm
Csőcsatl.homlok DN150 0.
Csőcsatl.homlok DN150 5.
Csőcsatl.homlok DN150 10.
Csőcsatl.homlok DN150 15.
Csőcsatl.homlok DN150 20.
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
elején (cm)
Beép.magasság
végén (cm)
kg/dbdb/raklapöv.élv.
0.010045,048,048,0109,5212500
0.110045,048,048,0141,3112511
0.210045,055,055,0147,4112513
Bekötőakna felső rész10045,052,052,0151,3112512
Bekötőakna alsó rész71,571,5168,0110823
Bekötőakna közbenső rész33,033,072,0110822
Homloklap22,5612514
Csőcsatl.homlok DN3009,3612515
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
elején (cm)
Beép.magasság
végén (cm)
kg/dbdb/raklapöv.élv.
0.010055,059,059,0156,3213500
0.110055,063,063,0190,1113511
0.210055,066,566,5216,0113513
Bekötőakna felső rész10055,059,055,0202,0113512
Bekötőakna alsó rész71,571,5168,0110823
Bekötőakna közbenső rész33,033,072,0110822
Homloklap32,0613514
Csőcsatl.homlok DN30030,0613515
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
átfoly. ker
(cm2/m)
kg/dbdb/raklapcikkszám
A 15 terhelési osztály
Bordásrács hg.a100,012,33121,920012610
50,012,33120,920012611
Hosszrúdrács hg.a.100,012,39203,220012602
50,012,39201,820012603
Kereszt rúdrács hg.a.100,012,36766,520012606
50,012,36763,320012607
Perforált rács hg.a.100,012,31782,920012666
50,012,31781,420012667
B 125 terhelési osztály
Hálós rács hg.a. 30x15100,012,38802,820012626
50,012,38801,520012627
Bordás rács öv. (12mm)50,012,33712,320012676
Kompozit rács (8mm)50,012,32841,220012684
C 250 terhelési osztály
Bordás rács öv. (12mm)50,012,33713,220012670
Bordás rács öv. (5mm)50,012,31913,820012675
Hosszbordás rács öv.50,012,34333,520012673
Perforált rács hg.a.100,012,31784,820012656
50,012,31782,310012657
Bordásrács hg.a (10mm)100,012,33124,320012614
50,012,33122,220012615
Hálós rács hg.a. 25x12,5100,012,38803,510012618
50,012,38802,210012619
Réskeret hg.a.100,012,31254,749952
50,012,31252,449953
Kompozit rács (8mm)50,012,32841,220012680
D 400 terhelési osztály
Bordás rács öv. (12mm)50,012,33714,120012671
Hosszbordás rács öv.50,012,34334,520012674
Hálós rács hg.a. 25x12,5100,012,38805,610012620
50,012,38802,310012621
E 600 terhelési osztály
Bordás rács öv. (12mm)50,012,33714,120012671
Hosszbordás rács öv.50,012,34334,520012674
Zárt fedél öv.50,012,305,510012672
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
átfoly. ker
(cm2/m)
kg/dbdb/raklapcikkszám
C 250 terhelési osztály
Bordás rács öv. (12mm)50,017,35786,09613070
Hosszbordás rács öv.50,017,35955,39613073
Hálós rács hg.a. 17x23100,017,311517,410013018
50,017,311513,74813019
Hálós rács rm.a. 17x23100,017,311517,44013048
50,017,311513,72413049
D 400 terhelési osztály
Bordás rács öv. (12mm)50,017,35787,89613071
Hosszbordás rács öv.50,017,35148,29613074
Hálós rács hg.a. 17x23100,017,311519,210013020
50,017,311514,64813021
Hálós rács rm.a. 17x23100,017,311519,24013050
50,017,311514,62413051
Réskeret hg.a.100,017,31255,749955
50,017,31252,949956
Réskeret rm.a.100,017,31255,749961
50,017,31252,949962
E 600 terhelési osztály
Bordás rács öv. (12mm)50,017,35787,89613071
Hosszbordás rács öv.50,017,35148,29613074
Zárt fedél öv.50,017,309,09613072
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
átfoly. ker
(cm2/m)
kg/dbdb/raklapcikkszám
C 250 terhelési osztály
Bordás rács öv. (12mm)50,022,37408,69013470
Hosszbordás rács öv.50,022,39057,59013473
Hálós rács hg.a. 20x25100,022,3154112,04813418
50,022,315416,02413419
Hálós rács rm.a. 20x25100,022,3154112,04013448
50,022,315416,01613449
D 400 terhelési osztály
Bordás rács öv. (12mm)50,022,374011,49013471
Hosszbordás rács öv.50,022,375611,69013474
Hálós rács hg.a. 17x23100,022,3139119,04813420
50,022,313919,52413421
Hálós rács rm.a. 17x23100,022,3139119,04013450
50,022,313919,51613451
E 600 terhelési osztály
Bordás rács öv. (12mm)50,022,374011,49013471
Hosszbordás rács öv.50,022,375611,69013474
Zárt fedél öv.50,022,3012,59013472
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
átfoly. ker
(cm2/m)
kg/dbdb/raklapcikkszám
C 250 terhelési osztály
Bordás rács öv. (12mm)50,033,8114617,34013870
Hosszbordás rács öv.50,033,8138113,04013873
Hálós rács hg.a. 20x2550,033,8213914,94013819
Hálós rács rm.a. 20x2550,033,8213914,91513849
D 400 terhelési osztály
Bordás rács öv. (12mm)50,033,8114622,54013871
Hosszbordás rács öv.50,033,8119324,04013874
Hálós rács hg.a. 20x2550,033,8213919,64013821
Hálós rács rm.a. 20x2550,033,8213919,61513851
E 600 terhelési osztály
Bordás rács öv. (12mm)50,033,8114622,54013871
Hosszbordás rács öv.50,033,8119324,04013874
Zárt fedél öv.50,033,8025,04013872
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
kg/dbdb/raklapcikkszám
D 400 / E600 terhelési osztály
Bordás rács öv. (12mm)50,044,029,83213880
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
kg/dbdb/raklapcikkszám
D 400 / E600 terhelési osztály
Bordás rács öv. (12mm)50,054,042,32013890

MÉRETEK

Alacsony beépítési magasságú
Névleges szélesség 100, 150, 200, 300
Névleges szélesség 400, 500
ACO MultiLine Sealin termékismertetőpdf
ACO MultiLine részletes termékismertetőpdf
ACO MultiLine termékismertető (német)pdf
MegnevezéspdfdwgRevit vagy IFC
ACO MultiLine Sealin V100 folyóka 1,0mpdfdwg
ACO Multiline Sealin 80 mm alacsony folyókapdfdwg
ACO Multiline Sealin 80 mm alacsony folyóka függ.DN100 kivezetésselpdfdwg
ACO MultiLine V100 folyóka 1,0mpdf
ACO MultiLine V100 folyóka kivezetéssel 1,0mpdfdwg
ACO MultiLine V100 alacsony folyóka 1,0m, 8-10cmpdfdwg
ACO MultiLine V100 alacsony folyóka 1,0m, 6cmpdfdwg
ACO MultiLine V100 bekötő akna alacsony 0,5mpdfdwg
ACO MultiLine V100 bekötő akna mély 0,5mpdfdwg
ACO MultiLine V100 homloklappdfdwg
ACO MultiLine V100 homloklap alacsony folyókáhozpdfdwg
ACO MultiLine V100 C250 kompozit rácspdfdwg
ACO MultiLine V100 C250 hosszbordás öv.rácspdfdwg
ACO MultiLine V100 D400/E600 bordás öv.rácspdfdwg
ACO MultiLine V150 folyóka kivezetéssel 1,0mpdfdwg
ACO MultiLine V150 folyókapdfdwg
ACO MultiLine V150 bekötő aknapdfdwg
ACO MultiLine V150 hosszbordás öv.rács C250pdfdwg
ACO MultiLine V150 hosszbordás öv.rács D400/E600pdfdwg
ACO MultiLine V200 alacsony folyóka 1,0m, 12cmpdfdwg
ACO MultiLine V200 folyóka 1,0mpdfdwg
ACO MultiLine V200 bekötő aknapdfdwg
ACO MultiLine V200 folyóka kivezetéssel 1,0mpdfdwg
ACO MultiLine V300 folyóka 1,0mpdfdwg
ACO MultiLine V300 alacsony folyóka 1,0m, 12cmpdfdwg
ACO MultiLine V300 folyóka kivezetéssel 1,0mpdfdwg
ACO Multiline Sealin BIM fájlokBIM
ACO MultiLine revit fájlokrevit
ACO MultiLine IFC fájlokIFC
ACO DRAIN MultiLine (Sealin) V100S kiírási szövegdoc
ACO DRAIN MultiLine V150S kiírási szövegdoc
ACO DRAIN MultiLine V200S kiírási szövegdoc
ACO DRAIN MultiLine V300S kiírási szövegdoc
ACO DRAIN MultiLine V400-500g kiírási szövegdoc
ÁbraLeírás

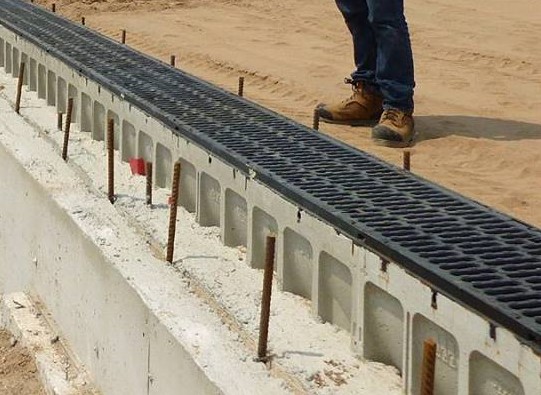

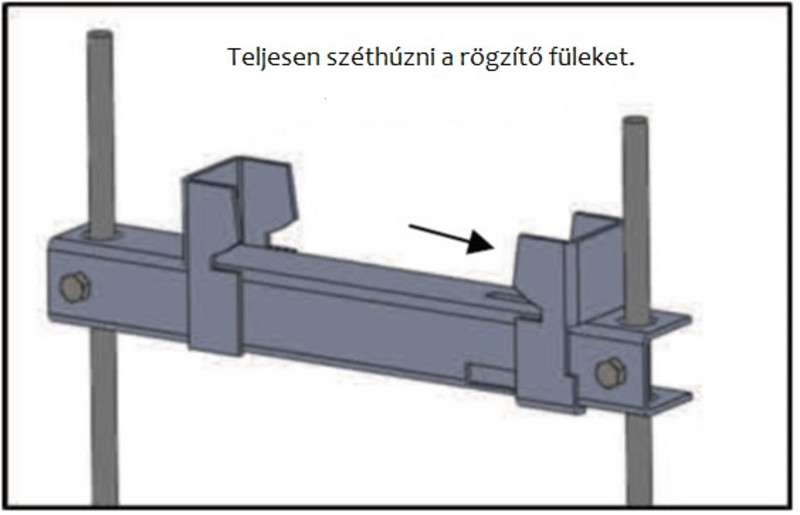

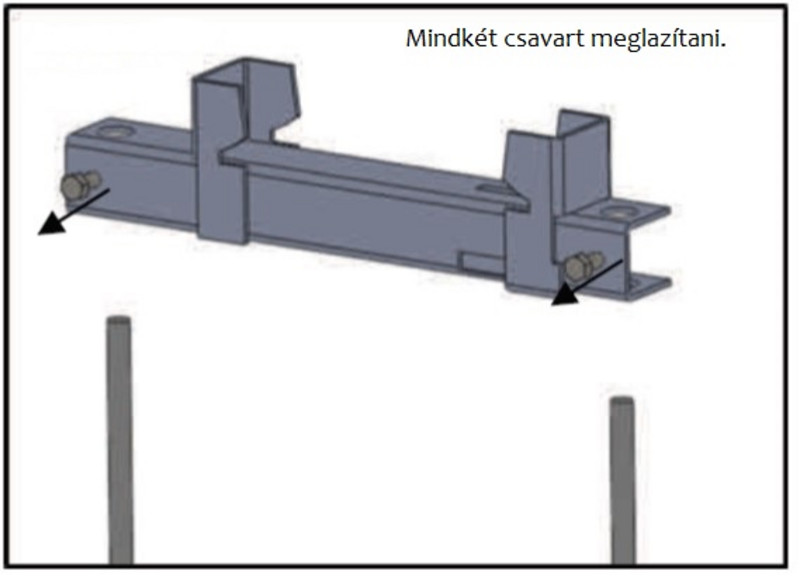

Lazítsa meg mindkét oldalon a csavarokat, hogy a szerelőeszközt legyen a betonacélra lehessen csúsztatni.
Csúsztassa a betonacélra a folyóka szerelő egységet a kívánt magasságba és húzza meg a csavarokat, ezáltal rögzítse a betonacélra. Gondoskodjon arról, hogy az állítható bilincset a lehető legtávolabbra húzza szét.

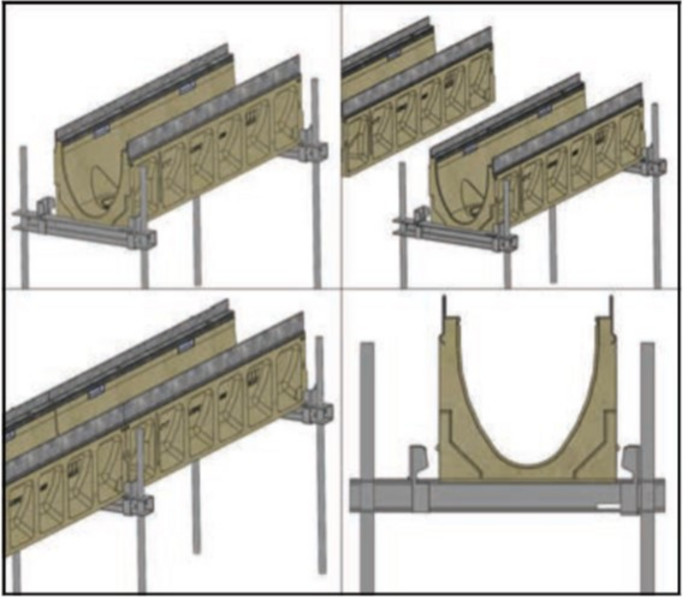

Állítsa be a folyókatesteket a telepítő eszköz közepén az ábrán látható módon. Ellenőrizze, hogy a folyókák megfelelő magasságban vannak-e; a magasság beállítható a két szerelőcsavar csavarjainak lazításával és a telepítő eszköz újraállításával.
Ha mindkét folyókatest össze van csatlakoztatva, mozgassa őket egészen a beépített eszköz rögzített bilincséhez (balra). Csúsztassa az állítható bilincset szorosan a két csatornához (szükség lehet kalapáccsal történő megkocogtatásra). Helyezze a fém éket a hornyolt elembe (szükség lehet kalapáccsal történő kocogtatásra) az állítható szorító rögzítéséhez (jobbra)
A folyamat ismétlése a további folyókák esetében.
https://www.youtube.com/watch?v=igTHRnkne-E

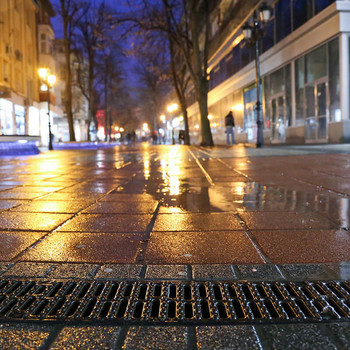

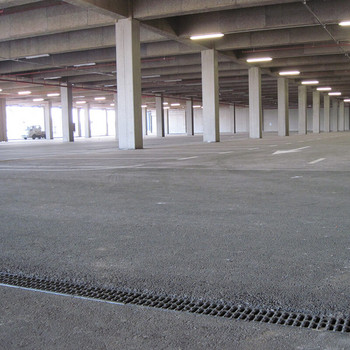

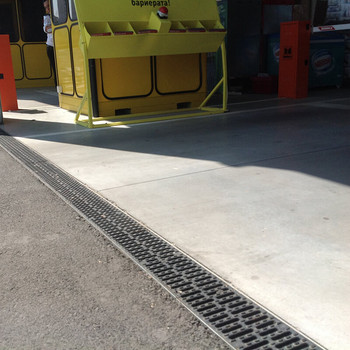

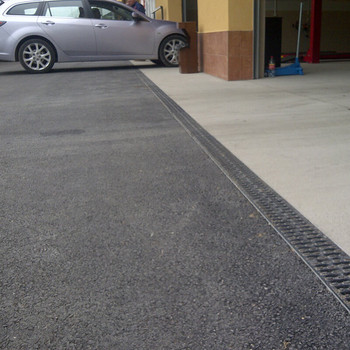

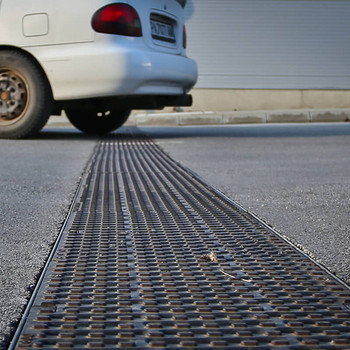

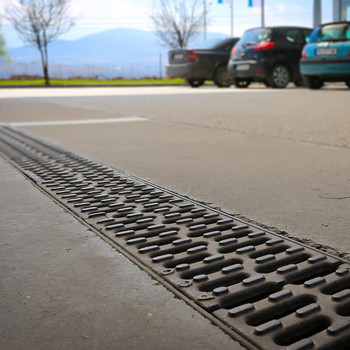

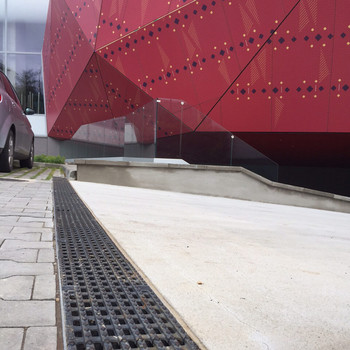

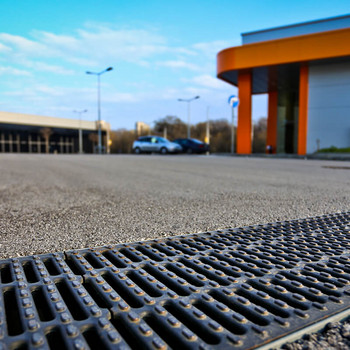

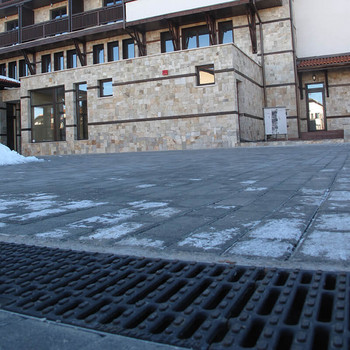

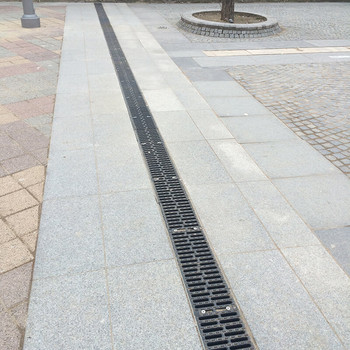

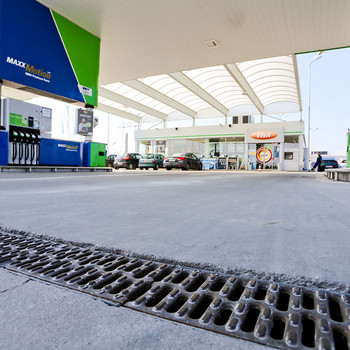

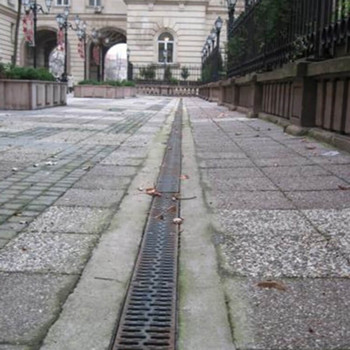

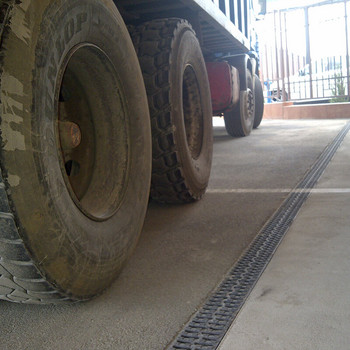

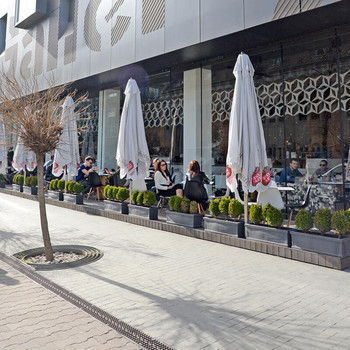

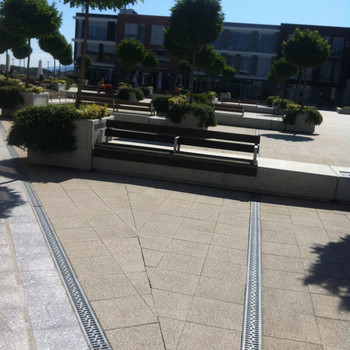

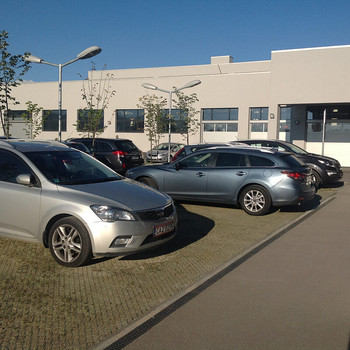

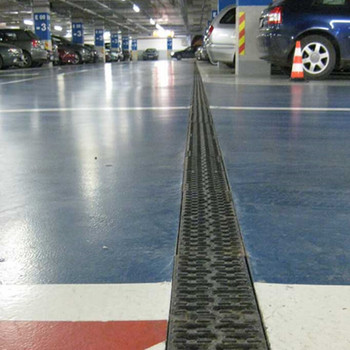

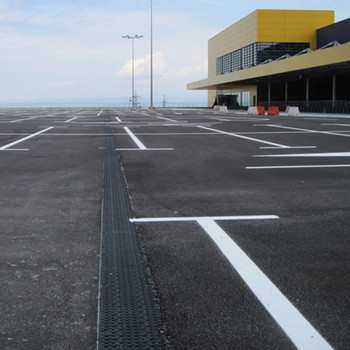

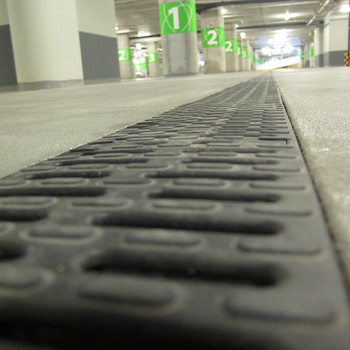

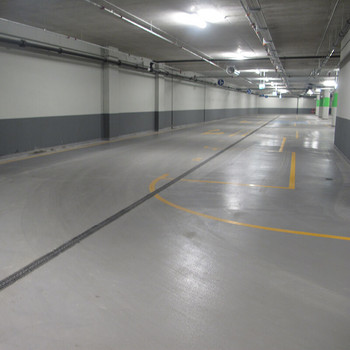

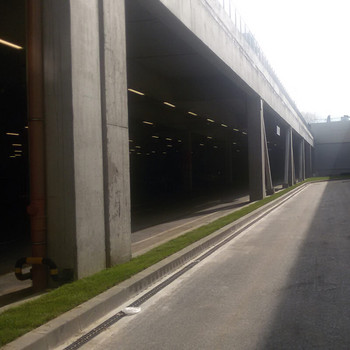

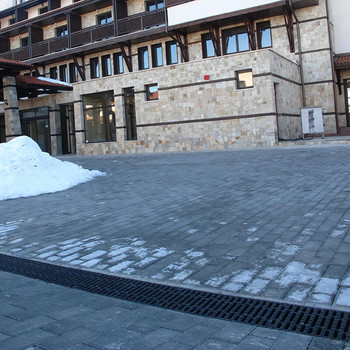

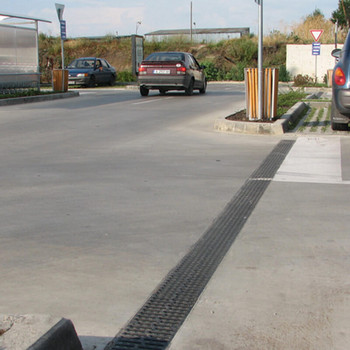

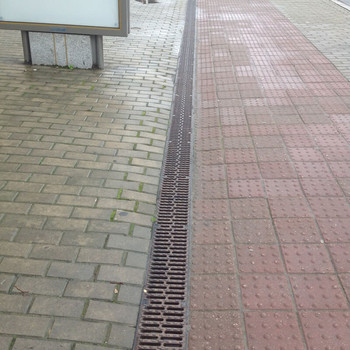

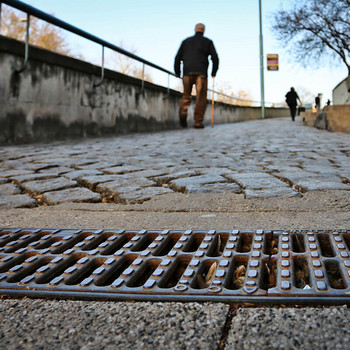

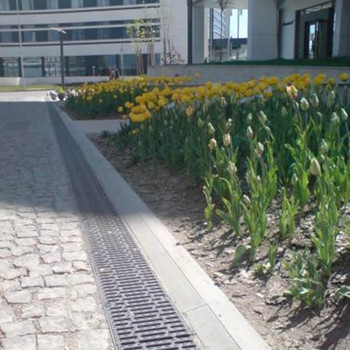

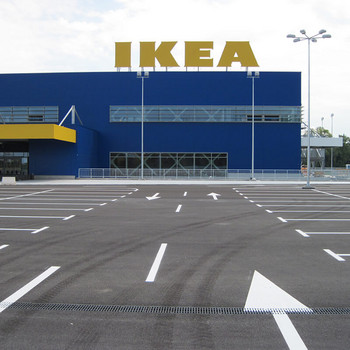

Referenciák
