ACO MonoBlock RD

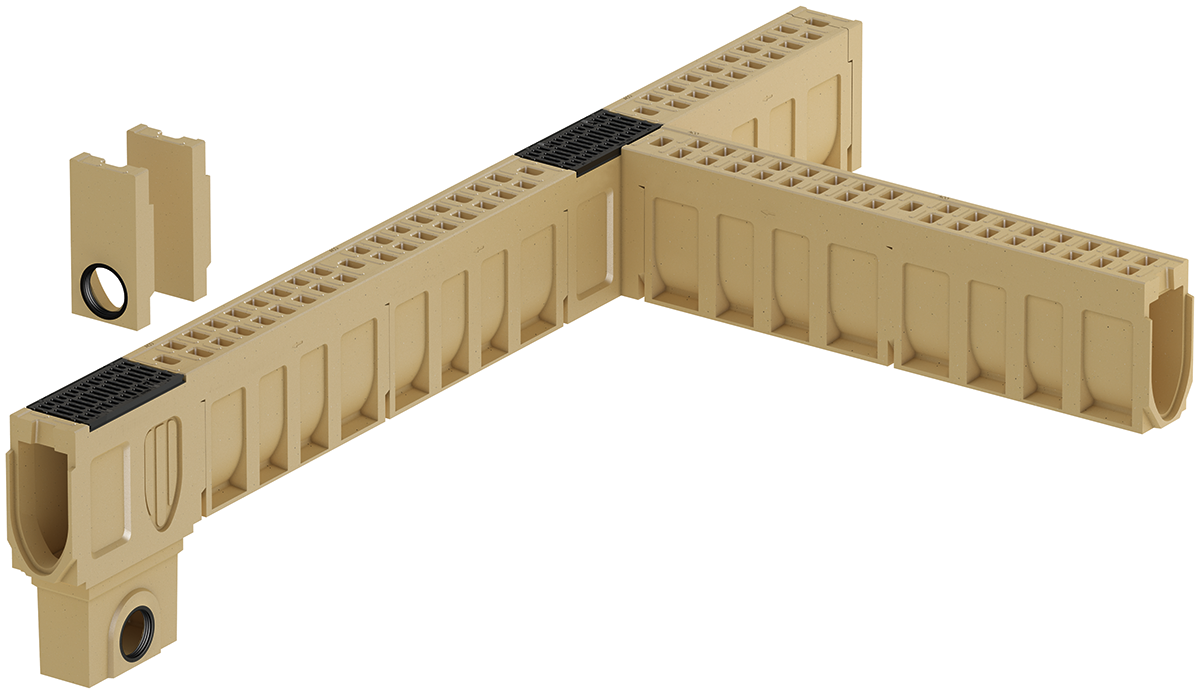

Az ACO Monoblock RD (Road Drain) monolit rendszer képviseli az extrém terhelhetőséget. Az ACO Monoblock RD rendszert F900 kN terhelési osztályra terveztük az MSZ EN 1433 szerint. Amellett, hogy a kiváló terhelhetőséggel rendelkezik, a V-profil kialakítás (tojás-szelvény) garantálja az optimális hidraulikai kapacitást és a fokozott öntisztító hatást.

Monolit vízelvezető rendszer:

  • Monolit szerkezet garantálja a stabilitást még extrém körülmények között.
  • Mozgó alkotó részek nélküli rendszer - vandálbiztos.
  • Dinamikus, keresztirányú terhelésre.
  • Választható szín: natúr, vagy antracit, összhangban a projekt igényeivel.
  • F900 terhelési osztályra alkalmas
  • RD 200 rendszer beépített fenékeséses elemekkel
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
(cm)
kg/dbantracit vantracitnatúr
0.010016,026,550,01350021076210763
0.1 tisztító egység5016,027,521,010775
Bekötőakna DN1005016,052,531,010769
Bekötőakna DN1505016,052,531,010772
Homloklap elejére3,016,026,51,9107821078210781
Homloklap végére4,016,026,53,2107851078510784
Csőcsatl.homlok4,016,027,52,6107881078810787
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
(cm)
kg/dbantracit vantracitnatúr
0.010021,028,066,3135003130123130073
10.010021,038,074,9135004130124130074
20.010021,048,083,6135005130125130075
Tisztító egység 0.066,021,028,044,3130126130126130076
Tisztító egység 10.066,021,038,051,7130127130127130077
Tisztító egység 20.066,021,048,059,1130128130128130078
Tisztító egység függ.kivez. 0.066,021,028,043,8130129130129130079
Tisztító egység függ.kivez. 10.066,021,038,051,1130130130130130080
Tisztító egység függ.kivez. 20.066,021,048,058,3130131130131130081
Bekötőakna felsőrész 0.066,021,033,048,0130132130132130082
Bekötőakna felsőrész 10.066,021,043,053,0130133130133130083
Bekötőakna felsőrész 20.066,021,053,065,0130134130134130084
Alsórész DN16050,023,036,626,510935
Alsórész DN20050,023,036,526,510936
Szennyfogó13999
Homloklap 0.05,2130135130135130085
Homloklap 10.06,9130136130136130086
Homloklap 20.08,5130137130137130087
Csőcsatl.homlok 0.03,8130138130138130088
Csőcsatl.homlok 10.05,4130139130139130089
Csőcsatl.homlok 20.07,9130140130140130090
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
(cm)
kg/dbantracit vantracitnatúr
0.010026,033,090,0135006130040130004
10.010026,043,0103,0133131
20.010026,053,0111,0135007130042130006
0.1 tisztító egység66,026,033,051,6130016
10.1 tisztító egység66,026,043,054,0133164
20.1 tisztító egység66,026,053,067,6130052130052130017
0.2 tisztító egység66,026,033,051,0130053130053130018
10.2 tisztító egység66,026,043,052,9133165
20.2 tisztító egység66,026,053,070,4130055130055130019
Bekötőakna felsőrész 0.066,026,036,048,0130058130058130022
Bekötőakna felsőrész 10.066,026,046,050,5133166
Bekötőakna felsőrész 20.066,026,056,065,0130059130059130023
Alsó rész DN16050,026,036,626,510935
Alsó rész DN20050,026,036,526,510936
Szennyfogó13999
Homloklap elejére 0.07,026,033,09,0130044130044130008
Homloklap elejére 10.07,026,043,011,0133167
Homloklap elejére 20.07,026,053,012,4130045130045130009
Homloklap végére 0.07,026,033,010,0130046130046130010
Homloklap végére 10.07,026,043,012,7133168
Homloklap végére 20.07,026,053,014,9130047130047130011
Csőcsatl.homlok 0.07,026,033,08,5130048130048130012
Csőcsatl.homlok 10.07,026,043,011,5133169
Csőcsatl.homlok 20.07,026,053,013,1130049130049130013
Fenékeséses elem 1,0m 0.0-10.0100,026,043,0127,7152013
Fenékeséses elem 1,0m 10.0-20.0100,026,053,0130,0152014
Folyásirány váltó 0.011,026,033,07,6130014
Folyásirány váltó 20.011,026,053,09,8130015
TípusBeép.hossz
(cm)
Beép.szél.
(cm)
Beép.magasság
(cm)
kg/dbnatúr
0.020040,059,5484,010820
0.1 tisztító egység7540,064,5219,010803
Bekötőakna felsőrész7540,064,0214,010821
Középső rész40,033,072,010822
Alsó rész40,071,5168,010823
Homloklap elejére40,059,531,210802
Homloklap végére40,059,538,810801
Csőcsatl.homlok40,059,529,510805
Nehéz - dinamikus terhelés

Az ACO Monoblock RD (Road Drain) monolit rendszer képviseli az extrém terhelhetőséget. Az ACO Monoblock RD rendszert F900 kN terhelési osztályra terveztük az MSZ EN 1433 szerint. Amellett, hogy a kiváló terhelhetőséggel rendelkezik, a V-profil kialakítás (tojás-szelvény) garantálja az optimális hidraulikai kapacitást és a fokozott öntisztító hatást.

Tartósság

ACO Monoblock RD rendszert úgy tervezték, hogy egyszerűen karbantartható legyen, így biztosítván a rendszer hosszútávú működését. A folyóka test egyszerűen tisztítható nagynyomású csatornatisztító egységgel a bekötő illetve tisztító aknákon keresztül. A monolitikus folyóka rendszer teljes egészében polimerbetonból készül, mely garantáltan kiemelkedő tartósságot biztosít és ellenáll a korróziónak.

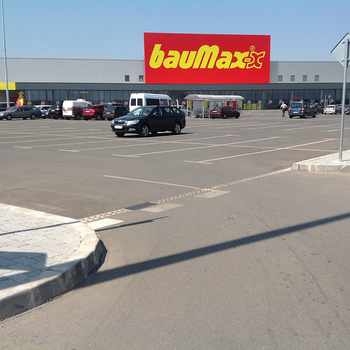

Nagy volumenű projektek folyókája:

A nagyméretű beömlő nyílások valamint a megerősített folyókatest lehetővé teszi az ACO Monoblock RD rendszert extrém nagy terhelésnek kitett nagy felületek víztelenítésére. A nagyobb névleges méretű rendszer elemei 2 méter hosszúak, így hosszú folyókaszakaszok telepítése jelentősen felgyorsul. Ezen túlmenően a polimerbeton folyókák súlya megközelítőleg fele a cementkötésű folyóka rendszereknek, így beépítéskori költségek jelentősen csökkenthetők.

Névleges méret 100, 150
Névleges méret 200, 300
RD 200 fenékeséses elemek
